Как протестировать реле времени: пошаговое руководство по проверке на стенде

Правильная проверка реле времени включает в себя три аспекта: последовательность срабатывания, измеренная выдержка времени и состояние выходных контактов. Мультиметр помогает проверить напряжение и состояние изолированных контактов, но сам по себе не может оценить полную работоспособность реле времени. Звуковой щелчок не является подтверждением исправности.

Данная процедура ориентирована на электронные реле времени для установки на DIN-рейку, используемые в цепях управления, с подробными последовательностями тестирования для функций задержки включения и задержки выключения. Для вставных таймеров, таймеров с полупроводниковым выходом, пневматических таймеров, а также специализированных реле интервалов, циклических таймеров и реле «звезда-треугольник» может потребоваться иная схема питания или последовательность событий; используйте документацию к конкретной модели в качестве эталона для приемки.

Для практического тестирования на стенде используйте схему подключения модели, источник питания с соответствующей защитой, необходимое пусковое устройство, секундомер или электронный таймер, а также индикатор или измерительный прибор. Добавляйте защищенную контрольную нагрузку только в том случае, если план технического обслуживания, подозрение на неисправность контактов, процедура ввода в эксплуатацию или предполагаемый режим работы требуют проверки выхода под нагрузкой.

Безопасность: Тестирование может привести к воздействию опасного напряжения и накопленной энергии. Перед изменением соединений или использованием режима измерения сопротивления или прозвонки цепи необходимо изолировать все источники питания. Измерения под напряжением и стендовые испытания под нагрузкой должны выполняться только квалифицированным персоналом с использованием соответствующих приборов, средств защиты и утвержденной методики. Никогда не считайте выходные клеммы безопасными только потому, что питание самого таймера отключено; сухой контакт может коммутировать отдельный источник питания.

Не подавайте питание на испытательную цепь, если невозможно подтвердить точную модель, схему подключения клемм, номинальные параметры питания или тип входа. Прекратите работу, если реле или разъем имеют термические повреждения, если невозможно обеспечить защиту токоведущих клемм или если отсутствуют необходимые источники питания и средства защиты для проведения испытаний.

Основные выводы

• Перед подачей питания на реле определите параметры питания, логику запуска, тип выхода, функцию временной задержки и условия сброса.
• Используйте прибор для измерения временных интервалов для проверки задержки; мультиметр предназначен только для проверки напряжения и состояния изолированных контактов.
• Протестируйте задержку включения при подаче питания, задержку включения по сигналу, задержку выключения по сигналу и истинную задержку выключения при пропадании питания в соответствии с их различными входными последовательностями.
• Повторите выбранный тест на временную задержку и оцените его результаты, основываясь на заявленной производителем точности.
• Рассматривайте проверку выхода под нагрузкой как контролируемое условное испытание, а не как обязательную часть каждой базовой стендовой проверки.

Что должно подтверждать полное тестирование реле времени

Используйте три уровня вместо того, чтобы рассматривать реле как простое устройство с катушкой и контактами.

Уровень тестирования	На вопрос получен ответ	Типичные инструменты	Что считается доказательством
Функциональная последовательность	Изменяется ли выходной сигнал и происходит ли сброс при правильных событиях?	Защищенное питание, пусковой переключатель, индикатор или измерительный прибор	Выходной сигнал точно соответствует временной диаграмме модели
Временные характеристики	Соответствует ли измеренная задержка документально подтвержденным требованиям и является ли она стабильно повторяемой?	Секундомер, таймер событий, осциллограф или регистратор данных	Зафиксированные циклы соответствуют спецификации конкретной модели
Состояние выхода при необходимости	Способен ли выход коммутировать типовую нагрузку управления без чрезмерного падения напряжения или нестабильности?	Защищенная типовая нагрузка, мультиметр, источник питания с ограничением тока	Правильное коммутируемое напряжение и стабильная работа нагрузки

Это практический функциональный или эксплуатационный тест. Сам по себе он не подтверждает соответствие изделия, его долговечность, надежность или временные характеристики во всем диапазоне согласно стандарту IEC 61812-1 или другим стандартам на продукцию.

Инструменты и испытательная установка

Необходимое оборудование зависит от того, что именно вам нужно подтвердить.

Оборудование	Требуется?	Назначение
Техническое описание конкретной модели или схема подключения клемм	ДА	Определяет параметры питания, входа, выхода, функции, поведение при сбросе и допустимые временные характеристики
Правильно подобранный по номиналу и защищенный источник питания для испытаний	Да, для испытаний под напряжением	Подает питание на таймер в соответствии с номинальным напряжением и типом тока (AC/DC)
Пусковой выключатель или источник сигнала	При необходимости	Запускает, останавливает, стробирует или сбрасывает функции, использующие отдельный управляющий вход
Контрольная лампа или индикатор	Рекомендуется	Обеспечивает визуализацию базовой работы выхода
Защищенная типовая управляемая нагрузка	Условный	Поддерживает тестирование выхода под нагрузкой, если этого требует план испытаний или состояние предполагаемого контакта
Секундомер или электронный таймер событий	Да, для проверки временных интервалов	Измеряет интервал между инициирующим событием и переключением выхода
Цифровой мультиметр	Рекомендуется, но не является повсеместно обязательным	Проверяет напряжение питания, напряжение срабатывания, изолированную целостность цепи и коммутируемое напряжение
Осциллограф или регистратор данных	Дополнительно	Фиксирует короткие задержки, прерывистые события, дребезг входного сигнала и точное время переключения

Используйте испытательное оборудование с характеристиками, соответствующими параметрам цепи. Малогабаритный индикатор подтверждает только базовое переключение.

Шаг 1: Точно идентифицируйте реле перед началом тестирования.

Запишите полный номер модели, а не полагайтесь на надпись “таймерное реле” на корпусе. Два устройства с похожими клеммами могут иметь разное напряжение питания, функции таймера, логику срабатывания и типы выходов.

Уточните следующие параметры по техническому паспорту (datasheet):

• номинальное напряжение питания и его тип: переменный ток (AC), постоянный ток (DC) или универсальное;
• клеммы питания и любые отдельные входы для запуска, триггера, управления, блокировки или сброса;
• ожидает ли каждый управляющий вход подачу напряжения или замыкание «сухого» контакта;
• тип выхода: электромеханический переключающий контакт, полупроводниковый выход или иная конфигурация;
• Идентификация клемм COM, нормально разомкнутого (NO) и нормально замкнутого (NC) контактов;
• выбранная функция, диапазон времени, пусковое событие и условие сброса;
• точность времени срабатывания, погрешность настройки, а также любые минимальные требования к входному сигналу или сбросу.

Не предполагайте, что нумерация клемм взаимозаменяема между разными брендами или моделями. руководстве по схемам подключения реле времени объясняет различия между группами клемм на DIN-рейку и стандартными 8- или 11-контактными разъемами.

Шаг 2: Осмотрите реле и соберите контрольную испытательную цепь

При отключенных источниках питания осмотрите корпус, клеммы, разъем, переключатели и элементы регулировки. Остановитесь, если обнаружены трещины, изменение цвета, оплавление, запах гари, ослабленные контакты разъема или поврежденные клеммы.

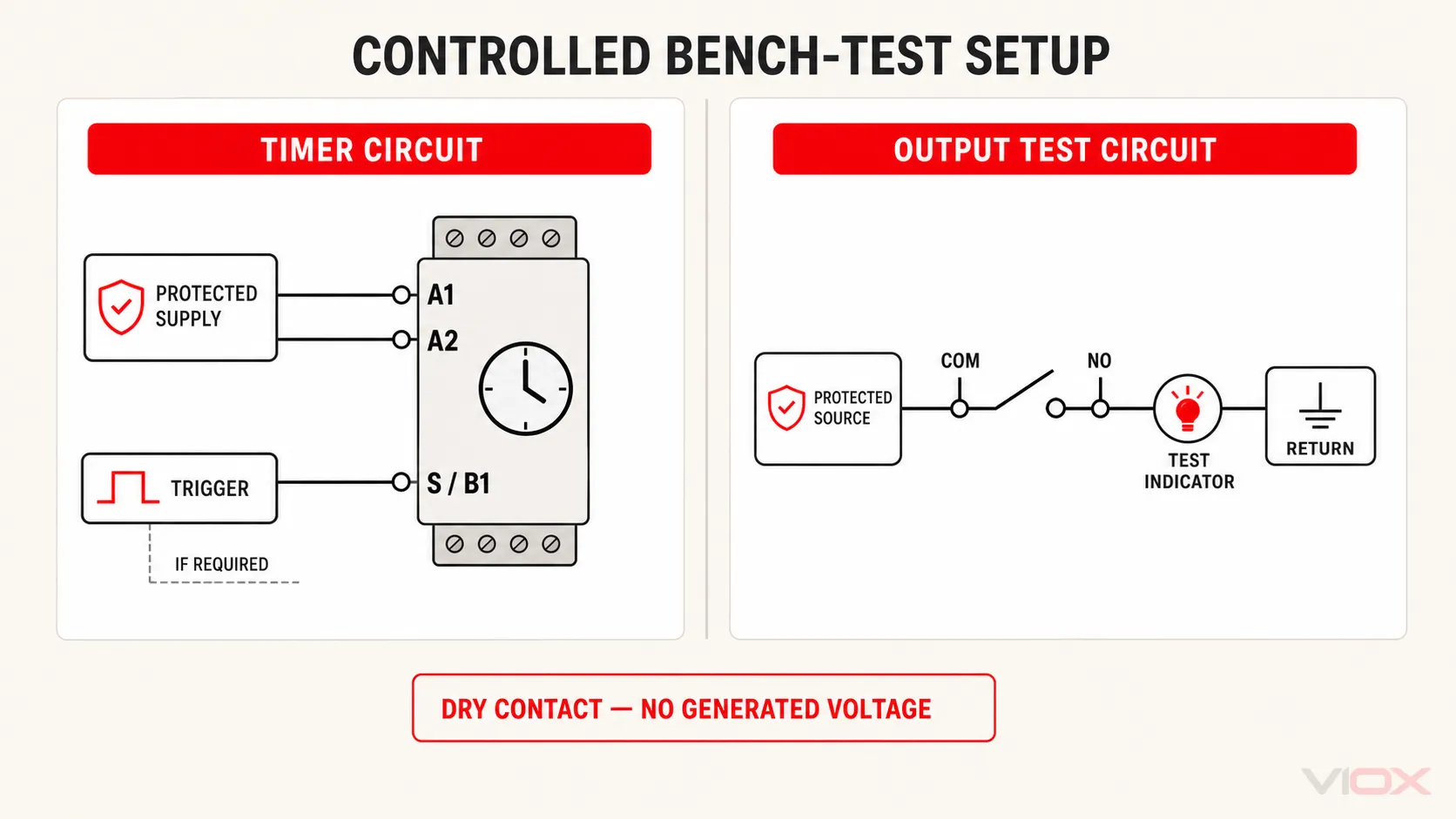

Постройте испытательную схему вокруг двух отдельных контуров, где это применимо:

1. Цепь питания и запуска таймера: подает питание на таймер и активирует выбранную функцию отсчета времени.
2. Цепь проверки выхода: подает питание на общий контакт (COM) и направляет коммутируемый выход через индикатор или контрольную нагрузку к обратному проводнику.

Многие выходы реле времени представляют собой «сухие» контакты. Они не генерируют напряжение на нормально разомкнутых (NO) или нормально замкнутых (NC) контактах. Поэтому цепь проверки выхода требует собственного защищенного источника питания, подключенного к COM. Этот источник может совпадать или не совпадать с источником питания контактов A1 и A2; следуйте фактической схеме и документации на изделие.

Маркируйте проводники перед отсоединением. Используйте защищенные клеммы и источники с ограничением тока или соответствующей защитой; никогда не используйте импровизированные открытые соединения под сетевым напряжением.

Шаг 3: Проверка контактов в исходном состоянии при отключенном питании

Отключите реле от всех внешних источников и убедитесь в отсутствии напряжения перед выбором режима измерения сопротивления или прозвонки цепи.

Для электромеханического переключающего выхода в задокументированном состоянии сброса:

• COM–NC нормально замкнут;
• COM–NO нормально разомкнут.

Однако “нормальное” состояние означает состояние, определенное временной диаграммой производителя. Таймер с фиксацией, защелкой, задержкой выключения или неполным сбросом может не соответствовать этому простому ожиданию. Дождитесь наступления задокументированного состояния сброса, прежде чем оценивать результат.

Используйте измерительный прибор только на изолированных выходных клеммах. Не проводите общую проверку сопротивления катушки между A1 и A2, если производитель не предоставил такую процедуру для конкретной модели. Современные электронные реле времени могут содержать выпрямители, защитные компоненты, цепи питания или электронику входа AC/DC, поэтому произвольное значение сопротивления не позволяет определить исправность таймера.

Для транзисторного или другого полупроводникового выхода режим прозвонки может дать нерелевантный или вводящий в заблуждение результат. Проверяйте такой выход, используя указанную производителем схему под напряжением, полярность, опорную клемму и нагрузку.

Шаг 4: Проверка входов питания и управления

Перед подачей питания установите функцию и временной диапазон в точном соответствии с инструкциями к модели. Некоторые производители запрещают переключение селекторов под напряжением; следуйте документации на изделие.

Если разрешено проведение измерений под напряжением, проверяйте напряжение непосредственно на клеммах питания таймера, а не только на источнике питания выше по цепи. Убедитесь, что:

• измеренное напряжение соответствует номинальному напряжению питания и типу тока (AC/DC);
• полярность постоянного тока (DC) соблюдена, если она указана;
• напряжение остается стабильным во время работы таймера и тестовой нагрузки;
• отдельный вход запуска или триггерный вход достигает своих документированных активных и неактивных состояний;
• входы сброса или стробирования не активированы непреднамеренно.

Если в модели используется управляющий вход с «сухим контактом», не подавайте напряжение на этот вход. Например, компания Macromatic различает триггеры с «сухим контактом» и версии с питающим триггером, предупреждая, что подача напряжения на вход «сухого контакта» может привести к повреждению устройства.

Если вы не уверены, какое входное событие должно запускать или останавливать отсчет времени, сначала сравните функцию в Руководство по таймерам с задержкой включения и выключения. Стендовые испытания должны воспроизводить временную диаграмму; нельзя делать выводы о последовательности работы только на основании названия функции.

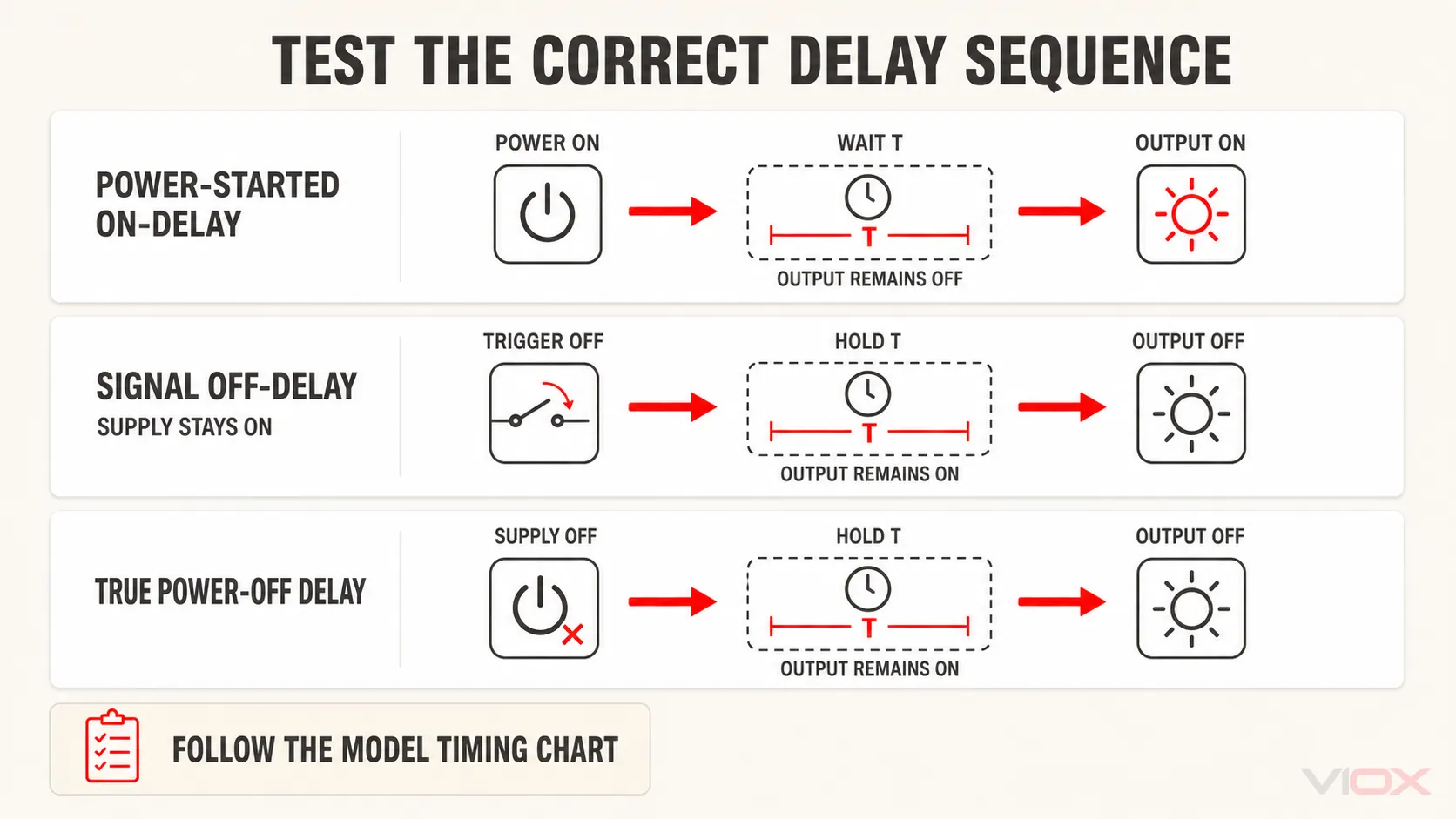

Шаг 5: Выполнение теста задержки включения (On-Delay)

Выходной сигнал таймера с задержкой включения меняет состояние только после того, как инициирующее условие оставалось действительным в течение выбранного времени задержки.

Задержка включения при подаче питания

1. Убедитесь, что таймер полностью сброшен.
2. Установите требуемую функцию, диапазон и время задержки.
3. Соберите соответствующую выходную испытательную цепь через общий контакт (COM) и целевой контакт.
4. Подайте номинальное напряжение питания на таймер и одновременно запустите измерительный прибор.
5. Убедитесь, что выходной сигнал остается в исходном состоянии в течение времени задержки.
6. Остановите отсчет времени в момент изменения состояния выходного контакта или срабатывания тестовой нагрузки.
7. Отключите питание и убедитесь, что выход возвращается в исходное состояние в соответствии с временной диаграммой.

Задержка включения по управляющему сигналу

1. Сначала подайте и стабилизируйте напряжение питания таймера.
2. Убедитесь, что триггер неактивен, а выход находится в исходном состоянии согласно документации.
3. Активируйте вход запуска и одновременно запустите измерительный прибор.
4. Убедитесь, что выходной сигнал изменяется только по истечении выбранной задержки.
5. Снимите сигнал запуска и проверьте задокументированное поведение при сбросе.

Не комбинируйте эти два метода. Таймер с запуском по сигналу может требовать непрерывного питания до подачи триггера, в то время как таймер с запуском по питанию начинает отсчет при подаче напряжения. Компания Omron отмечает, что запуск по питанию и запуск по сигналу являются различными классификациями таймеров, и соответствующая временная диаграмма определяет правильную последовательность.

Шаг 6: Выполнение теста задержки на отключение (Off-Delay)

Термин “задержка на отключение” описывает более одной аппаратной конфигурации. Перед отключением чего-либо определите, какая конфигурация используется в данной модели.

Задержка на отключение по сигналу при непрерывном питании таймера

1. Подайте питание на таймер и дайте устройству инициализироваться.
2. Активируйте задокументированный триггер или управляющий вход.
3. Убедитесь, что выход переключается в активное состояние, как показано на временной диаграмме.
4. Снимите сигнал запуска, сохраняя питание таймера.
5. Запустите измеритель времени в момент изменения состояния сигнала запуска.
6. Убедитесь, что выход остается активным в течение времени задержки.
7. Остановите отсчет времени, когда выход вернется в исходное состояние.
8. Проверьте состояние сброса перед началом следующего цикла.

Истинная задержка выключения (True Power-Off Delay)

Таймер с истинной задержкой выключения предназначен для удержания выхода во включенном состоянии в течение заданного интервала после отключения питания. Проводите тестирование только в соответствии с временной диаграммой конкретной модели:

1. Подайте питание в соответствии с рабочими условиями, указанными производителем.
2. Убедитесь, что выход перешел в активное состояние.
3. Отключите питание и одновременно начните отсчет времени.
4. Проконтролируйте состояние выхода с помощью утвержденной схемы тестирования выхода.
5. Остановите отсчет времени, когда выход вернется в исходное состояние.
6. Восстановите требуемые условия сброса или перезарядки перед повторением теста.

Отключение питания на контактах A1/A2 проверяет иные условия, нежели снятие входного сигнала. Если электроника требует непрерывного питания, немедленный сброс является нормальным явлением.

Для получения пояснений по дополнительным режимам интервала, импульса, циклического повторения и многофункциональным режимам используйте полное руководство по реле времени а затем следуйте точной временной диаграмме модели.

Шаг 7: Измерение точности и повторяемости временных интервалов

Один успешный цикл доказывает лишь то, что выход сработал один раз. Повторите ту же контролируемую последовательность и запишите каждый результат.

Цикл	Уставка времени	Измеренная задержка	Выход переключился корректно?	Сброс выполнен?	Примечания
1
2
3
4
5

Пять циклов при одной уставке являются лишь практической выборкой для проверки функциональной повторяемости. Они не характеризуют полный диапазон временных интервалов реле, не устанавливают надежность или износостойкость, а также не подтверждают соответствие стандарту IEC 61812-1. Проверка во всем диапазоне требует определенных контрольных точек, соответствующего измерительного оборудования, контролируемых условий и утвержденного плана испытаний.

Полезные описательные расчеты включают:

Средняя задержка = сумма измеренных задержек / количество циклов

Не следует автоматически преобразовывать разницу в процентное соотношение «прошел/не прошел», основываясь только на выбранном времени. Производители могут указывать точность времени срабатывания или погрешность настройки в виде процента от полной шкалы, процента от установленного значения, фиксированного временного интервала или их комбинации. Сравнивайте записи с точной формулировкой и условиями испытаний, указанными в техническом паспорте.

Ручной секундомер подходит для грубой функциональной проверки при длительных задержках, но время реакции оператора может стать определяющим фактором при измерении коротких задержек. Используйте электронный таймер событий, осциллограф или регистратор данных, если требуемое разрешение выше того, что может обеспечить ручное наблюдение.

Шаг 8 — При необходимости: Проверка выхода под репрезентативной нагрузкой

Выполняйте этот условный тест, когда это требуется планом технического обслуживания, процедурой ввода в эксплуатацию, при подозрении на неисправность контактов или в соответствии с предполагаемым режимом управления. Базовый функциональный стендовый тест не всегда требует его проведения.

Используйте защищенную репрезентативную контрольную нагрузку в контролируемой испытательной цепи. Не подключайте тестируемое реле к работающему производственному оборудованию только для проведения стендовых испытаний.

Для релейного контактного выхода:

1. Убедитесь, что напряжение нагрузки, ток, пусковой ток и рабочий цикл соответствуют заявленным номинальным характеристикам выхода.
2. Подайте сигнал COM от предполагаемого защищаемого источника.
3. Запустите последовательность тайминга и проверьте коммутируемое напряжение на выбранной выходной клемме.
4. Убедитесь в наличии надлежащего рабочего напряжения на нагрузке и в цепи ее обратного провода.
5. Проверьте систему на предмет нестабильной работы, дребезга контактов, чрезмерной потери напряжения или отказа при размыкании.

Результат проверки целостности цепи при малом токе не доказывает, что контакт способен работать с соответствующей нагрузкой. Если коммутируемое напряжение или результат нагрузки неверны, зафиксируйте отказ и продолжите работу со специализированным реле времени щелкает, но нагрузка не включается процедура. В данном руководстве приведена подробная диагностика таких неисправностей, как отсутствие питания на клемме COM, неправильный выбор контактов NO/NC, разрыв цепи обратного провода, высокое переходное сопротивление контактов и несоответствие нагрузки номинальным параметрам.

Если предполагаемая нагрузка превышает номинальные характеристики контактов таймера, прекратите испытания и подберите контактор или промежуточное реле с соответствующими характеристиками, вместо прямого подключения силовой нагрузки.

Шаг 9: Проверка функций сброса, повторного запуска и поведения при прерывании питания

Проверьте поведение устройства в соответствии с выбранной функцией:

• сброс после снятия пускового сигнала;
• сброс после прерывания питания;
• реакция на сигнал сброса;
• реакция при снятии сигнала запуска до истечения времени задержки;
• перезапускает ли повторный запуск цикл отсчета времени, продлевает его, игнорирует или прерывает;
• состояние выхода после неполного цикла подачи питания.

Используйте временную диаграмму в качестве эталона для приемки. Не делайте выводов об ожидаемом поведении только на основании терминов “задержка включения” (on-delay) или “задержка выключения” (off-delay).

Шаг 10: Запишите результат и восстановите схему.

Запишите модель, выбранную функцию и диапазон, условия питания и запуска, используемый измерительный прибор, измеренные циклы, состояние выхода, результат сброса и любые результаты испытаний под нагрузкой. Статус «пройдено» относится только к данной зафиксированной конфигурации и условиям испытаний.

После испытания:

1. Отключите все источники питания, используемые при стендовых испытаниях, и убедитесь в отсутствии напряжения.
2. Удалите временные перемычки, индикаторы и контрольные испытательные нагрузки.
3. Верните маркированные проводники в положение согласно утвержденной монтажной схеме.
4. Затяните клеммы в соответствии с инструкциями производителя оборудования.
5. Перед подачей напряжения убедитесь, что защитные ограждения и крышки установлены на место.
6. Перед вводом цепи в эксплуатацию завершите все необходимые проверки монтажа или пусконаладочные работы.

Не возвращайте реле в эксплуатацию, если результаты стендовых испытаний неоднозначны, установленная цепь отличается от протестированной конфигурации или первоначальная причина повреждения контактов не была устранена.

Таблица решений «Годен/Не годен»

Результат испытания	Интерпретация	Дальнейшие действия
Питание, запуск, последовательность, временные интервалы, сброс и выход нагрузки соответствуют документации	Реле проходит практическое функциональное испытание	Возврат в эксплуатацию только после завершения стандартных проверок при монтаже
Питание подано, но индикация питания или отсчета времени отсутствует	Возможный сбой внутреннего питания или электронных компонентов	Проверьте клеммы и модель; используйте процедуру поиска и устранения неисправностей
Отсчет времени начинается, но выходной сигнал не соответствует временной диаграмме	Неправильная настройка, несоблюдение условий или отказ выходного каскада	Повторно проверьте режим, триггер, сброс и изолированный выходной контакт
Последовательность вывода верна, но зафиксированное время выходит за рамки спецификации модели	Неисправность настроек, питания, условий окружающей среды, метода измерения или таймера	Перед заменой проверьте условия испытаний и разрешение прибора
Целостность цепи меняется корректно, но нагрузка не работает	Таймер завершил базовое тестирование контактов, но выходной путь или нагрузочная способность контактов остаются непроверенными	Используйте Процедура диагностики при щелчках, но неработающей нагрузке
Таймер проходит проверку на стенде, но не работает в панели	Проблема с питанием установки, пусковым сигналом, помехами, разъемом, проводкой или нагрузкой	Сравните условия на испытательном стенде с фактическими условиями в электрощите
Контакт остается замкнутым после выполнения задокументированных условий сброса	Сваривание контактов, сохранение функции или неполный сброс	Изолируйте цепь и подтвердите точное поведение модели перед заменой

Если реле неисправно, перейдите к руководству по поиску и устранению неисправностей реле времени. В этой статье диагностируются условия питания, пускового сигнала, переключателя, проводки и нагрузки, которые могут имитировать внутреннюю неисправность таймера.

Контрольный список для проверки реле времени

• Запишите точную модель и номинальное напряжение питания.
• Получите схему выводов и временную диаграмму.
• Определите принцип работы: запуск по питанию, запуск по сигналу и сброс.
• Определите тип выхода: релейный контакт или полупроводниковый выход.
• Осмотрите реле, розетку, переключатели и клеммы.
• При необходимости создайте отдельные цепи питания таймера и нагрузки выхода.
• Проверьте состояние выхода в режиме сброса согласно документации.
• Примените правильную последовательность подачи питания и запуска.
• Протестируйте выбранную функцию задержки включения или выключения; используйте процедуру, специфичную для модели, для специализированных режимов.
• Запишите несколько измеренных циклов срабатывания по времени.
• Сравните результаты, используя показатели точности, указанные в техническом паспорте.
• Проверьте поведение при сбросе и повторном запуске.
• При необходимости протестируйте коммутируемое напряжение с использованием защищенной контрольной нагрузки.
• Зафиксируйте результат перед возвращением реле в эксплуатацию или его заменой.

Вопросы и ответы

Нужен ли мне мультиметр для проверки реле времени?

Не для каждого теста. Защищенный источник питания, пусковой выключатель, индикатор и секундомер позволяют продемонстрировать базовую функциональную задержку. Мультиметр рекомендуется использовать, когда необходимо проверить напряжение питания, напряжение срабатывания, целостность изолированного контакта, коммутируемое напряжение или напряжение на нагрузке. Он не может заменить прибор для измерения времени или испытание с использованием репрезентативной нагрузки.

Как проверить реле с задержкой включения?

Подайте указанное в документации питание или пусковой сигнал, начните отсчет времени с этого момента, убедитесь, что выход остается в исходном состоянии в течение задержки, и зафиксируйте время изменения состояния выхода. Затем проверьте выполнение условий сброса, указанных в документации.

Как проверить реле с задержкой выключения?

Сначала определите, является ли устройство реле с задержкой выключения по сигналу или реле с истинной задержкой при отключении питания. Для реле с задержкой по сигналу оставьте питание таймера включенным и снимите управляющий сигнал. Для реле с истинной задержкой при отключении питания снимите напряжение питания согласно спецификации. Измерьте, как долго выход остается активным до размыкания.

Сколько циклов срабатывания следует протестировать?

Используйте количество циклов, требуемое производителем, проектной спецификацией или планом испытаний на объекте. Таблица из пяти строк является примером для практической проверки повторяемости, а не тестом на надежность, износостойкость, проверку всего диапазона или соответствие стандартам.

Почему реле проходит проверку на стенде, но выходит из строя в электрощите?

Стендовая установка может иметь стабильное питание, чистый сигнал запуска, надежные клеммы и легкую испытательную нагрузку. Установленная цепь может вносить падение напряжения, электрические помехи, ослабление контактов в разъеме, неполный сброс, индуктивные наводки или неподходящую нагрузку. Сравните измеренные параметры на щите с параметрами контролируемой стендовой установки.

Заключение

Проверьте реле времени, подтвердив: последовательность, время и состояние выхода по отдельности. Воспроизведите задокументированные условия питания и запуска, зафиксируйте повторяющиеся переключения выхода и добавьте проверку с репрезентативной нагрузкой только при необходимости.

Мультиметр используется для проверки напряжения и состояния изолированных контактов; секундомер или электронный таймер измеряют задержку. Ни один из результатов не должен экстраполироваться за пределы протестированной функции, уставки и условий.

При выборе замены после подтвержденного отказа сравните требуемую функцию временной задержки, питание, метод запуска, конфигурацию выходов, нагрузочную способность контактов и поведение при сбросе в соответствии с Руководство по выбору реле времени или ознакомьтесь со Линейка реле времени VIOX.

Технические источники

• IEC 61812-1:2023 — Реле времени и реле связи для промышленного и бытового применения
