Для безопасного технического обслуживания фотоэлектрической (PV) установки в Великобритании требуется надлежащее средство изоляции инвертора как от цепей AC, так и от цепей DC. Однако это не означает, что нет означает, что каждая система автоматически требует установки отдельного внешнего DC-изолятора рядом с инвертором.
Правильная конфигурация зависит от встроенных коммутационных возможностей инвертора, границ зоны изоляции, необходимых для обслуживания, конфигурации PV-массива, инструкций к оборудованию и требований, применимых к конкретному проекту. Одним из решений является внешний выключатель-разъединитель, рассчитанный на работу с PV-системами. В некоторых конструкциях требуемую функцию может выполнять встроенное устройство или автоматический выключатель, подтвержденный как пригодный для целей изоляции.
Таким образом, важный инженерный вопрос заключается не просто в том, “является ли внешний изолятор стандартным решением?”, а в следующем:
Какое устройство и какое место установки обеспечивают необходимую функцию изоляции, не создавая при этом неправильно подобранную, некачественно установленную или избыточную точку отказа?
Основные выводы
- PV-системы в Великобритании требуют надлежащей стратегии изоляции со стороны DC, однако отдельный внешний корпус не является универсальным требованием для каждой установки.
- На встроенный DC-выключатель инвертора можно полагаться только в том случае, если его функциональность, номинальные характеристики, доступность, границы зоны изоляции и инструкции производителя соответствуют требованиям проекта.
- В случаях, когда требуется изоляция под нагрузкой, используйте устройство, пригодное для включения, отключения и изоляции при расчетном напряжении и токе PV-системы в цепи DC.
- Согласно стандарту BS EN IEC 60947-3, категория DC-PV0 не предназначена для коммутации под нагрузкой. Категории DC-PV1 и DC-PV2 охватывают различные условия работы фотоэлектрических цепей.
- Внешний разъединитель добавляет дополнительные контакты, клеммы, кабельные вводы и корпус. Неправильный выбор спецификации или некачественный монтаж могут превратить его из средства обеспечения безопасности в источник опасности.

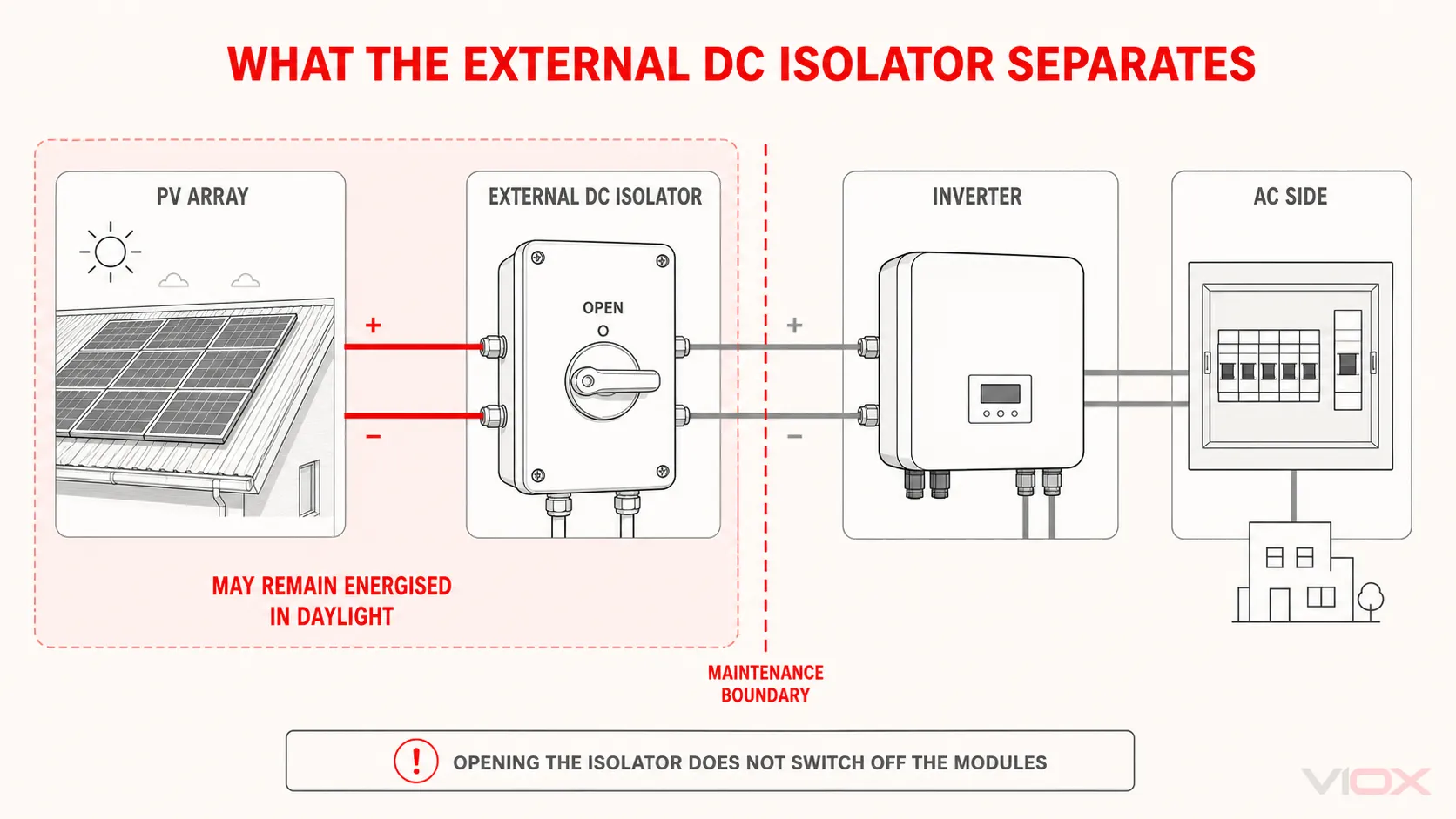

- Размыкание DC разъединителя не прекращает генерацию напряжения модулями. Проводники между массивом и точкой разрыва цепи могут оставаться под напряжением в светлое время суток.
В каких случаях целесообразно использование внешнего DC разъединителя?
Приведенная ниже таблица является инструментом предварительной оценки проекта и не заменяет собой действующую редакцию стандарта BS 7671, Свод правил IET, инструкции производителя или оценку рисков для конкретного проекта.
| Состояние системы | Целесообразна ли установка отдельного внешнего DC разъединителя? | Что подлежит обязательной проверке? |
|---|---|---|
| Инвертор оснащен встроенным доступным DC выключателем, а его документация подтверждает соответствие требуемым характеристикам изоляции и коммутационной способности. | Это может быть излишним, если устройство лишь дублирует уже имеющуюся функцию. | Функциональное назначение устройства, номинальные параметры DC, границы безопасного технического обслуживания, доступность, наличие механизмов блокировки (при необходимости) и инструкции производителя инвертора. |
| Инвертор должен быть демонтирован при условии, что PV-кабель остается подключенным к электропроводке здания. | Часто целесообразно, поскольку позволяет создать точку сервисной изоляции, независимую от инвертора. | Какие проводники остаются под напряжением, доступность клемм, местоположение, способность коммутации под нагрузкой и процедура безопасной изоляции. |
| Несколько стрингов соединены параллельно. | Часто уместно на общем выходе или на границе соответствующего оборудования. | Суммарный расчетный ток, возможный обратный ток, категория применения DC-PV, конфигурация полюсов и стратегия защиты от сверхтоков. |
| распределительная коробка требует локального главного разъединителя | Обычно целесообразно использовать встроенный или расположенный рядом выключатель-разъединитель. | Суммарный ток, максимальное напряжение, условия эксплуатации корпуса, а также различие между изоляцией и защитой от сверхтоков. |
| подходящий автоматический выключатель DC уже предусмотрен | отдельный разъединитель может не потребоваться исключительно для дублирования | Автоматический выключатель должен быть явно пригоден для выполнения функций изоляции и коммутации, а не только для защиты от сверхтоков DC. |
| Предлагаемый разъединитель будет находиться под воздействием внешней среды на крыше или наружной стене. | Только в том случае, если преимущество от изоляции оправдывает дополнительные риски, связанные с воздействием окружающей среды и количеством соединений. | Защита от проникновения влаги, воздействие УФ-излучения и температуры, кабельный ввод, целостность корпуса, доступ и техническое обслуживание |
| Существующий проект или договорная документация предусматривают внешнюю точку разъединения | Обычно требуется, если проект не был официально пересмотрен | Применимая спецификация, одобрение проектировщика, требования производителя, записи об инспекции и приемо-сдаточная документация |
Данная структура объясняет, почему внешние разъединители часто встречаются в британских установках, не рассматривая сложившуюся практику как общее правовое правило.
Почему разъединители DC стали обычным явлением в британских солнечных фотоэлектрических системах
1. Инвертору необходим практический рубеж для технического обслуживания
Солнечные модули вырабатывают напряжение DC при наличии достаточного освещения. Отключение питания AC здания не устраняет источник PV. Поэтому техническому специалисту, обслуживающему инвертор, необходим четко определенный метод отделения его от проводников DC со стороны массива.
Внешний выключатель-разъединитель, установленный рядом с инвертором, обеспечивает наглядную локальную точку управления. Кроме того, он остается подключенным к стационарной проводке при демонтаже инвертора. Эта практическая сервисная функция — одна из причин, по которой внешние устройства стали привычным элементом конфигураций фотоэлектрических систем в Великобритании.
2. Внешнюю изоляцию легко идентифицировать и документировать
Специальный корпус позволяет сделать точку изоляции понятной для монтажников, инспекторов и обслуживающего персонала. Текущий шаблон ввода в эксплуатацию MIS 3002 фиксирует номинальный ток, номинальное напряжение, расположение и функциональную проверку разъединителя массива. Это демонстрирует важность документирования схемы изоляции, хотя сам шаблон не следует интерпретировать как доказательство того, что каждый проект требует отдельного внешнего корпуса.
3. Устаревшее и комбинированное оборудование не всегда обладает одинаковыми встроенными функциями
Современные инверторы обычно оснащаются DC выключателем, однако функциональные возможности изделий и границы зон обслуживания различаются. Некоторые встроенные выключатели могут изолировать внутренние цепи инвертора, оставляя при этом под напряжением определенные клеммы или подключенные кабели. Другие могут не обеспечивать характеристики управления, блокировки или доступности, необходимые для выполнения конкретной процедуры.
Именно руководство по эксплуатации изделия и проект системы, а не просто наличие поворотной рукоятки, должны определять, что именно изолирует данный выключатель.
4. Многостринговые системы требуют продуманной архитектуры коммутации
Параллельные цепочки PV изменяют ток и возможные условия протекания тока в объединенной цепи. Выключатель-разъединитель на выходе распределительной коробки или входе инвертора может обеспечить практичную общую точку разъединения. Тем не менее, устройство должно быть выбрано с учетом условий объединенной цепи; установка привычного корпуса без проверки его отключающей способности, зависящей от напряжения, является недостаточной.
Требуется ли внешний DC-изолятор согласно стандарту BS 7671?
Не стоит сводить ответ на этот вопрос к одному слову.
В руководстве IET указано, что для проведения технического обслуживания инверторы должны иметь средства изоляции как со стороны AC, так и со стороны DC. Если проектировщик выбирает один или несколько внешних DC-выключателей-разъединителей, эти устройства должны быть правильно рассчитаны для конкретной фотоэлектрической системы. В том же руководстве отмечается, что автоматический выключатель, пригодный для изоляции, также может использоваться в соответствии с пунктом 712.537.2.2.102 стандарта BS 7671.
Это создает важное различие:
| Уровень требований | Инженерное значение |
|---|---|
| Требуемая функция | Проект должен обеспечивать необходимые функции изоляции и коммутации для оборудования и задач по техническому обслуживанию. |
| Возможное устройство | Правильно подобранный внешний выключатель-разъединитель PV DC может выполнять эту функцию. |
| Возможная альтернатива | Встроенный выключатель или подходящий автоматический выключатель могут быть приемлемы, если их документально подтвержденные характеристики и схема установки соответствуют предъявляемым требованиям. |
| Внешний вид не является критерием | Поворотная рукоятка, маркировка “ON/OFF” или высокое значение номинального тока сами по себе не подтверждают пригодность устройства для изоляции или разрыва нагрузки при напряжении DC в электрической системе. |
Для работ по стандарту MCS, MIS 3002:2025 (редакция 2.0) требует, чтобы системы проектировались и устанавливались в соответствии со вторым изданием Свода правил IET по сетевым солнечным фотоэлектрическим системам, с учетом дополнений и исключений, указанных в стандарте. В нем также говорится, что в случае противоречия требований приоритет имеет последняя версия BS 7671.
Поскольку стандарты и инструкции к изделиям меняются, проектировщик или монтажник должен проверять редакции, действующие на дату реализации проекта, а не копировать решения из устаревших инсталляций.

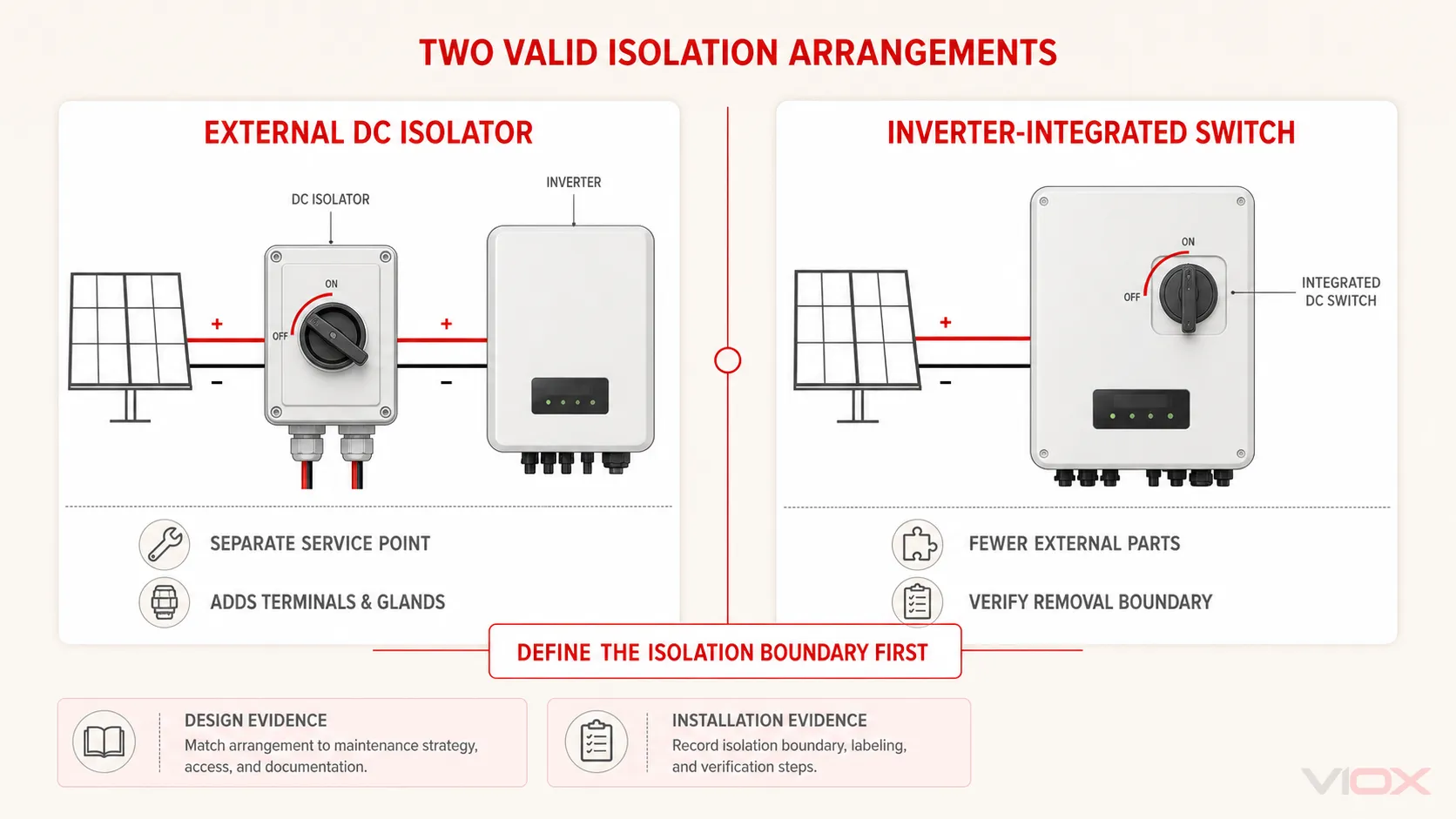

Внешний разъединитель против DC-выключателя, встроенного в инвертор
Ни одна из конфигураций не является безусловно лучшей. Сравнение проводится по функциональности, доступности и количеству дополнительных точек отказа.
| Фактор принятия решения | Внешний DC-разъединитель фотоэлектрической системы | Встроенный в инвертор DC-выключатель |
|---|---|---|
| Разделение цепей при замене инвертора | Может оставаться подключенным к стационарной проводке, обеспечивая отдельный рубеж отключения | Может оставаться конструктивной частью инвертора; проверьте порядок выполнения демонтажа |
| Визуальная идентификация | Часто наглядно представлена и имеет местную маркировку | Зависит от конструкции инвертора и маркировки |
| Дополнительные клеммы DC и кабельные вводы | ДА | Обычно требуется меньше внешних компонентов |
| Воздействие дождя, УФ-излучения, тепла и конденсата | Сильно зависит от места расположения и способа монтажа корпуса | Зависит от места установки и конструкции инвертора |
| Проверка в соответствии с конкретной моделью | Обязательно | Обязательно |
| Риск необоблированного дублирования | Возможно | Не применимо, если это является выбранным средством изоляции |
Внешнее устройство оправдано только в том случае, если оно обеспечивает реальные преимущества при техническом обслуживании или управлении системой. Установка такого устройства исключительно из соображений “в британских системах они всегда есть” не является достаточным проектным обоснованием.

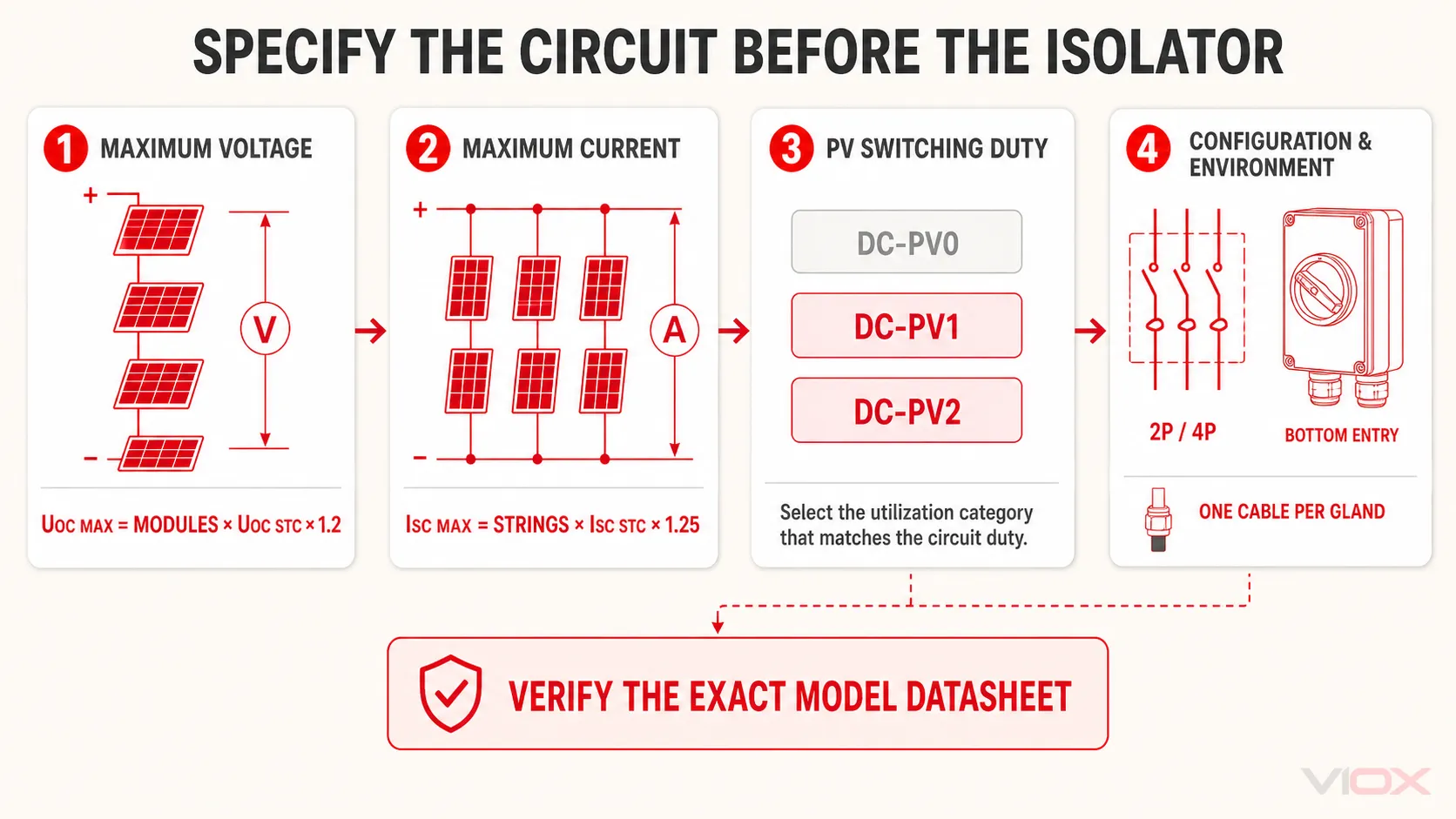

Как правильно выбрать внешний DC-разъединитель для фотоэлектрической системы
Если проект требует установки внешнего устройства, спецификацию следует начинать с параметров цепи, а не с номинального тока из каталога.
1. Рассчитайте максимальное напряжение фотоэлектрической системы
Напряжение холостого хода фотоэлектрических модулей возрастает при низких температурах. Руководство IET по выбору оборудования предлагает следующий порядок проектирования:
UOC MAX = количество модулей последовательно × UOC STC × 1.2В руководстве также отмечается, что альтернативный метод может основываться на минимальной температуре на объекте и температурном коэффициенте напряжения модуля. Метод, требуемый для конкретного проекта, должен применяться последовательно с использованием проверенных данных о модулях.
Выбранный разъединитель должен быть проверен при этом расчетном напряжении. Допустимый отключаемый ток устройства может снижаться по мере увеличения напряжения DC.
2. Расчет максимального тока цепи
Для параллельных стрингов в том же руководстве IET приводится:
ISC MAX = количество параллельных цепочек × ISC STC × 1.25Коммутационное устройство на общем выходе должно быть выбрано с учетом суммарного расчетного тока. Необходимость защиты стрингов от сверхтоков является отдельным вопросом; ручной разъединитель не заменяет предохранители или автоматические выключатели.
3. Выбор правильной категории применения PV
Стандарт BS EN IEC 60947-3 включает категории, специфичные для PV:
| Категория использования | Типовой режим работы | Ключевое ограничение |
|---|---|---|
| DC-PV0 | Размыкание цепи при отсутствии протекающего тока | Не рассчитан на включение или отключение под нагрузкой; не подходит для случаев, когда изоляция инвертора требует разрыва цепи под током |
| DC-PV1 | Одиночная фотоэлектрическая цепочка или цепи, в которых возникновение значительного сверхтока невозможно | Убедитесь, что фактическая схема соответствует данному условию |
| DC-PV2 | Фотоэлектрические цепи, в которых может возникнуть значительный сверхток и ток может протекать в обоих направлениях, например, при параллельном соединении цепочек на одном инверторе | Часто актуально для комбинированных или параллельно соединенных цепочек |
Не делайте выводов о категории применения на основе фотографии изделия или общей маркировки “солнечный изолятор”. Получите точный datasheet и подтверждение соответствия для указанной модели.
4. Проверьте конфигурацию полюсов и схему подключения
Двухполюсные и четырехполюсные выключатели-разъединители могут иметь различные характеристики по напряжению и току постоянного тока (DC). Для увеличения эффективного пути дугогашения могут последовательно соединяться несколько контактов; в других конфигурациях могут использоваться последовательные и параллельные перемычки. Допустимая схема подключения зависит от конкретного изделия.
Проверять:
- точная конфигурация клемм и перемычек;
- чувствительность конструкции к полярности;
- номинальные значения напряжения/тока DC для данной конфигурации;
- предоставленные производителем перемычки и схема монтажа;
- требования к одновременному отключению проводников; и
- пригодность для выполнения операций включения, отключения и изоляции в соответствии с назначением.
Никогда не предполагайте, что прямое соединение или схема подключения, используемая в другой модели, являются допустимыми.
5. Соответствие условиям монтажа
Для наружного оборудования заявленный IP rating — это лишь отправная точка. Эффективность корпуса может быть сведена к нулю из-за некачественного ввода кабеля или неправильного монтажа.
Стандарт MIS 3002 рекомендует для поддержания надлежащего IP rating при наружной установке использовать нижний ввод кабеля, петлю для стока воды (drip loop) и один кабель на один кабельный ввод. IET также обращает внимание на необходимость учета нагрева от солнечных лучей и воздействия УФ-излучения, особенно на южных стенах, а также на важность сохранения герметичности корпуса при креплении устройства.
Проверьте следующие параметры в соответствии с инструкциями по монтажу и рекомендациями производителя:
- воздействие воды, конденсата, пыли, УФ-излучения и температуры окружающей среды;
- направление ввода кабеля и соответствие кабельных вводов;
- один кабель соответствующего сечения на один уплотнительный кабельный ввод;
- точки крепления, не нарушающие герметичность корпуса.;
- соответствие клемм классу проводника;
- любая необходимая обработка наконечниками или гильзами; и
- момент затяжки и требования к проверке, специфичные для данной модели.
Почему дополнительный разъединитель может повысить риск
Разъединитель не становится безопаснее только потому, что он является внешним или имеет маркировку для использования в солнечных энергосистемах. Он добавляет корпус, коммутационные контакты, клеммные соединения, кабельные вводы и монтажные работы — все это должно оставаться надежным в реальных условиях эксплуатации.
Расследование BRE, проведенное по поручению правительства Великобритании в отношении пожаров, связанных с фотоэлектрическими системами, выявило три повторяющиеся проблемы с DC-изоляторами: низкое качество проектирования или изготовления изделий, несоответствие номинальных характеристик устройств напряжению или току подключенной фотоэлектрической системы, а также некачественный монтаж. В инцидентах, рассмотренных в этой части отчета, девять случаев возгорания или термических событий были связаны с неправильно установленными изоляторами. Четыре инцидента были вызваны попаданием воды в DC-изоляторы через кабельные вводы, направленные вверх.
Эти выводы не означают, что внешние разъединители никогда не должны использоваться. Они означают, что преимущество изоляции должно сопровождаться правильным выбором изделия, конфигурацией, качественным монтажом корпуса, проверкой и техническим обслуживанием. В обзоре правительства также отмечается, что частота пожаров, связанных с PV, в целом очень низка, поэтому полученные данные должны способствовать улучшению инженерных решений, а не распространению алармистских заявлений.
Контрольный список для закупок и проверки проекта
Перед утверждением внешнего DC-изолятора для фотоэлектрической системы в Великобритании запросите и проверьте:
- точного производителя и номер модели;
- расчеты максимального проектного напряжения и тока фотоэлектрической системы;
- номинальные характеристики устройства при данном DC-напряжении, а не только его номинальный ток;
- подтверждение соответствия применимой редакции стандарта BS EN IEC 60947-3;
- категорию применения DC-PV0, DC-PV1 или DC-PV2 в соответствии с требованиями цепи;
- маркировку и функции включения, отключения и изоляции;
- двухполюсную или четырехполюсную конфигурацию и утвержденную схему подключения.;
- ограничения по полярности и направлению тока;
- требования к классу и подготовке подключаемых проводников;
- класс защиты корпуса и климатическое исполнение, соответствующие месту установки;
- момент затяжки согласно спецификации производителя и инструкции по монтажу;
- требования к блокировке и индикации положения для проведения технического обслуживания;
- взаимодействие со встроенным выключателем инвертора;
- точная граница изоляции, указанная на однолинейной схеме; и
- документация по инспекции, вводу в эксплуатацию и передаче объекта.
Если также требуется функция защиты от сверхтока, ознакомьтесь с отдельными ролями в Разъединитель постоянного тока против автоматического выключателя постоянного тока в солнечных коробках сумматора. Для более подробного разъяснения самого устройства см. Что такое DC-изолятор для солнечных батарей?.
Итог
Внешние DC-изоляторы часто используются в британских фотоэлектрических системах, поскольку они обеспечивают четкий и доступный рубеж технического обслуживания между проводкой фотоэлектрического массива и инвертором. Однако общепринятая практика не является универсальным требованием.
При проектировании сначала следует определить функцию и границы изоляции. Затем необходимо решить, что лучше всего обеспечит эту функцию: встроенный в инвертор выключатель, подходящий автоматический выключатель или внешний PV DC выключатель-разъединитель. Если выбрано внешнее устройство, его категория применения PV, отключающая способность в зависимости от напряжения, номинальный ток, конфигурация полюсов, условия установки и документация на модель должны соответствовать параметрам реальной цепи.
Для проектов, требующих отдельного устройства, ознакомьтесь с ассортиментом фотоэлектрических DC-изоляторов VIOX и запрашивайте технический паспорт конкретной модели и документы о соответствии перед составлением спецификации. Размещение в линейке продукции на веб-сайте не является доказательством того, что конкретная модель соответствует требованиям проекта в Великобритании.
Вопросы и ответы
Требуется ли внешний DC-изолятор для каждой солнечной фотоэлектрической системы в Великобритании согласно законодательству?
Не рассматривайте это как общее требование. Установка требует наличия необходимых средств изоляции и коммутации, но приемлемая реализация зависит от оборудования, проектирования электрической системы, применимой версии BS 7671, руководства IET и требований проекта. Отдельный внешний корпус — это один из возможных вариантов реализации, а не единственный.
Может ли встроенный DC-выключатель инвертора заменить внешний изолятор?
Это возможно, если документация производителя подтверждает наличие необходимых функций коммутации и изоляции, соответствующие номинальные характеристики, доступность и границы зоны технического обслуживания. Убедитесь, какие части остаются под напряжением при разомкнутом выключателе и каким образом можно безопасно демонтировать инвертор.
Можно ли использовать DC-автоматический выключатель вместо DC-изолятора?
Возможно. В рекомендациях IET указано, что автоматический выключатель, пригодный для изоляции, может использоваться в соответствии с соответствующим положением BS 7671. Его отключающая способность по постоянному току (DC) и пригодность для изоляции должны быть четко подтверждены; автоматический выключатель не становится изолятором автоматически только лишь из-за наличия положения «ВЫКЛ» (OFF).
Можно ли использовать AC-изолятор на стороне DC фотоэлектрической системы?
Только в том случае, если конкретное устройство имеет документально подтвержденный номинал для DC и пригодно для выполнения необходимых операций включения, отключения и изоляции при расчетном напряжении и токе системы. Номинальные характеристики для AC не распространяются на работу в цепях DC фотоэлектрических систем, поскольку устойчивые дуги постоянного тока гасить значительно сложнее.
Является ли крышный DC-изолятор более безопасным, чем изолятор со стороны инвертора?
Не обязательно. Размещение на крыше или в открытых местах может повысить риски, связанные с воздействием влаги, УФ-излучения, температуры, а также затруднить доступ и техническое обслуживание. Выбирайте точку изоляции в соответствии с требуемой границей изоляции и документально оформленной проектной оценкой, а не исходя из общего предположения, что большее количество изоляторов всегда означает большую безопасность.
Делает ли размыкание DC-изолятора все PV-кабели безопасными?
Нет. Солнечные модули могут продолжать генерировать напряжение при дневном свете. Размыкание изолятора разрывает цепь в этой точке, но проводники между модулями и разомкнутым устройством могут оставаться под напряжением. Безопасное выполнение работ требует соблюдения утвержденной процедуры изоляции и проверки, проводимой компетентными специалистами.
