ການກໍານົດ terminal blocks ສໍາລັບແຜງອຸດສາຫະກໍາຄວນຈະກົງໄປກົງມາ. ແຕ່ເມື່ອອີເມວການຈັດຊື້ຖາມວ່າຈະໃຊ້ screw terminals ຫຼື spring-clamp, ຫຼືເມື່ອຂໍ້ກໍານົດລະບຸ “barrier blocks” ໂດຍບໍ່ມີສະພາບການ, ຄວາມຊັດເຈນກາຍເປັນສິ່ງສໍາຄັນ. ວິສະວະກອນໄຟຟ້າຕ້ອງການເງື່ອນໄຂການຄັດເລືອກທີ່ຊັດເຈນ. ຜູ້ຮັບເຫມົາຕ້ອງການຄວາມຫມັ້ນໃຈວ່າພວກເຂົາກໍາລັງສັ່ງຊື້ຮາດແວທີ່ຖືກຕ້ອງ. ຜູ້ຈັດການສິ່ງອໍານວຍຄວາມສະດວກຕ້ອງການການຢຸດເຊົາທີ່ປອດໄພຕະຫຼອດປີຂອງການສັ່ນສະເທືອນແລະການປ່ຽນແປງອຸນຫະພູມ.
Terminal blocks—ອຸປະກອນໂມດູນ insulated ທີ່ເຊື່ອມຕໍ່ conductors ທາງກົນຈັກແລະໄຟຟ້າ—ປະກອບເປັນກະດູກສັນຫຼັງຂອງສາຍໄຟທີ່ຈັດຢູ່ໃນແຜງຄວບຄຸມ, ເຄື່ອງຈັກ, ແລະລະບົບອັດຕະໂນມັດຂອງອາຄານ. ຕິດຕັ້ງຢູ່ເທິງ DIN rail ພາຍໃນ enclosures, ພວກເຂົາປ່ຽນສາຍໄຟແບບຈຸດຕໍ່ຈຸດທີ່ວຸ້ນວາຍໃຫ້ເປັນວົງຈອນທີ່ມີໂຄງສ້າງ, ຕິດປ້າຍ.

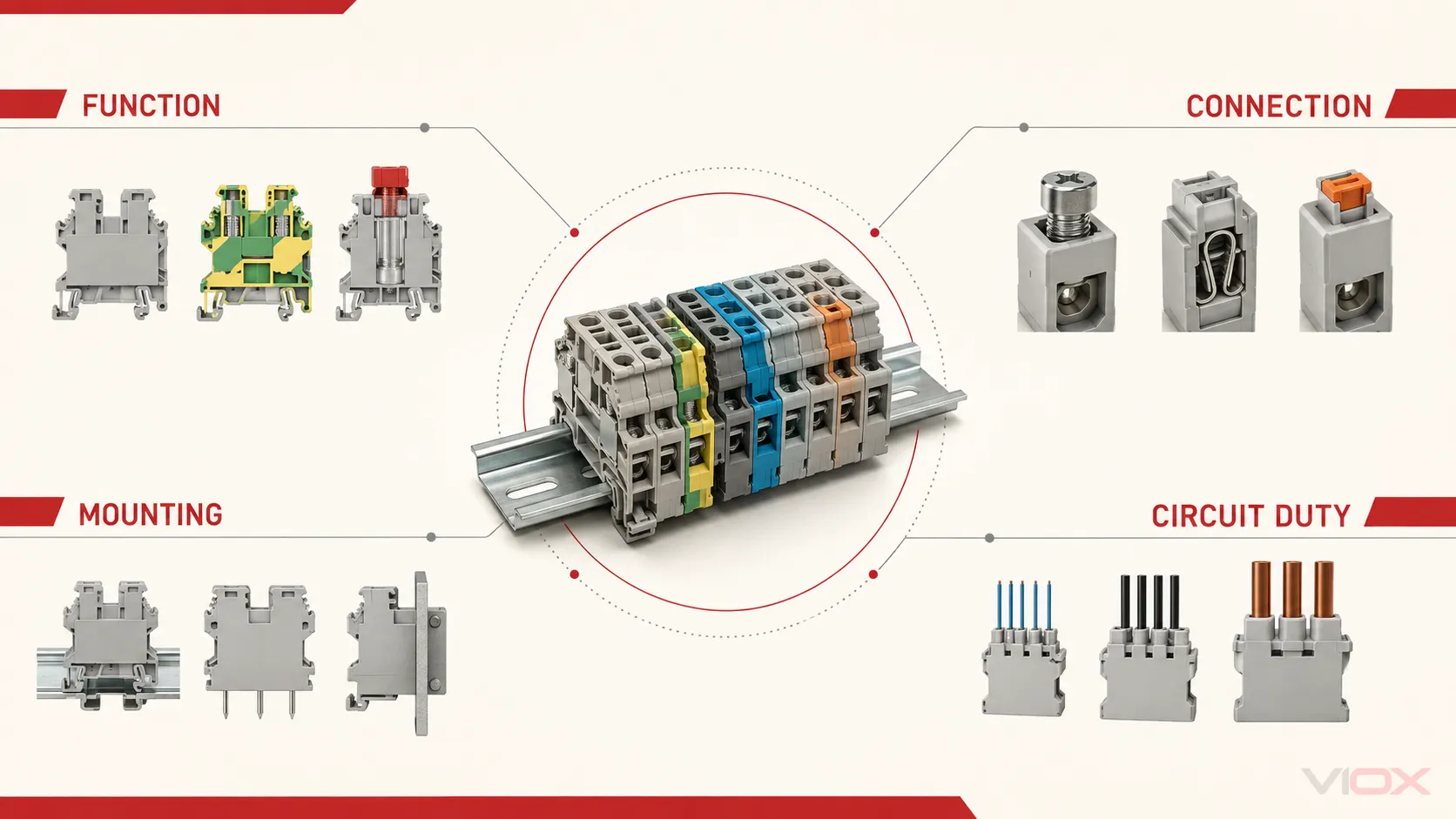

ຄູ່ມືນີ້ສ້າງຕັ້ງ taxonomy ທີ່ຊັດເຈນຂອງປະເພດ terminal block, ສະຫນອງຕາຕະລາງການປຽບທຽບສໍາລັບການກໍານົດ, ແລະສະຫນອງຄໍາແນະນໍາການຄັດເລືອກທີ່ເປັນປະໂຫຍດສອດຄ່ອງກັບມາດຕະຖານ IEC 60947-7-1 ແລະ UL 1059.
ກ່ອງເຊື່ອມຕໍ່ແມ່ນຫຍັງ ປາຕັນ?
terminal block ແມ່ນເຮືອນ insulated modular ທີ່ມີ:
- ອົງປະກອບ conductive: ຕິດຕໍ່ໂລຫະ (ໂດຍປົກກະຕິແມ່ນທອງແດງຫຼືທອງເຫລືອງ) ທີ່ນໍາກະແສໄຟຟ້າລະຫວ່າງ conductors
- ກົນໄກການຍຶດ: Screw, spring, ຫຼື push-in device ທີ່ຮັບປະກັນປາຍສາຍໄຟທີ່ປອກອອກ
- ຮ່າງກາຍ insulation: ພາດສະຕິກທົນທານຕໍ່ໄຟ (polyamide, polycarbonate) ໃຫ້ການໂດດດ່ຽວໄຟຟ້າແລະການປ້ອງກັນກົນຈັກ
- ລະບົບການຕິດຕັ້ງ: DIN rail clip (EN 60715) ຫຼື panel screw holes ສໍາລັບການຕິດຕັ້ງທີ່ປອດໄພ
ການປະຕິບັດຕາມມາດຕະຖານ
Terminal blocks ສໍາລັບຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ, ການຄ້າ, ແລະທີ່ຢູ່ອາໄສປະຕິບັດຕາມ:
- IEC 60947-7-1:2025 (Edition 4.0): ສະວິດໄຟຟ້າແຮງດັນຕ່ໍາແລະ terminal blocks ຄວບຄຸມສໍາລັບ conductors ທອງແດງ; ກວມເອົາການຈັດອັນດັບໄຟຟ້າ, ວິທີການທົດສອບ, ຂະຫນາດ conductor, ແລະຄວາມຕ້ອງການກົນຈັກ
- UL 1059: Terminal blocks ສໍາລັບຕະຫຼາດອາເມລິກາເຫນືອ; ກໍານົດການກໍ່ສ້າງ, ໄລຍະຫ່າງ, ການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມ, ແລະການທົດສອບວົງຈອນສັ້ນ
- EN 60715: ມາດຕະຖານໂປຣໄຟລ໌ການຕິດຕັ້ງ DIN rail ຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ທາງກົນຈັກໃນທົ່ວຜູ້ຜະລິດ
Terminal blocks ປະຕິບັດງານໃນວົງຈອນເຖິງ 1000V AC (≤1000Hz) ຫຼື 1500V DC, ສະຫນັບສະຫນູນຂະຫນາດ conductor ຈາກ 0.2mm² ຫາ 300mm² (AWG 24 ຫາ 600 kcmil), ດ້ວຍການຈັດອັນດັບປະຈຸບັນ spanning 6A ຫາ 400A.
ປະເພດ Terminal Block: ໂດຍວິທີການຍຶດ
Screw Terminal Blocks
ການກໍ່ສ້າງ: screw threaded compresses conductor ຕໍ່ກັບການຕິດຕໍ່. ແຮງບິດ tightening ສ້າງຄວາມຕໍ່ເນື່ອງໄຟຟ້າ.
ຂໍ້ດີ:
- ຊ່ວງ conductor ກ້ວາງໃນອຸປະກອນດຽວ (ເຊັ່ນ: 0.5mm² ຫາ 6mm²)
- ຄວາມແຂງແຮງກົນຈັກສູງເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີກະແສໄຟຟ້າສູງ (ສູງເຖິງ 150A+)
- ວິທີການຕິດຕັ້ງທີ່ຄຸ້ນເຄີຍ; ຍອມຮັບທົ່ວໄປ
- ຄ່າໃຊ້ຈ່າຍຕ່ໍາຕໍ່ຕໍາແຫນ່ງເມື່ອທຽບກັບເຕັກໂນໂລຢີພາກຮຽນ spring
ການພິຈາລະນາ:
- ການຕິດຕັ້ງຮຽກຮ້ອງໃຫ້ມີ screwdrivers ແຮງບິດ calibrated (ປົກກະຕິ: 0.5-2.5 N·m ຂຶ້ນກັບຂະຫນາດ)
- ການສັ່ນສະເທືອນຫຼືການປ່ຽນແປງຄວາມຮ້ອນສາມາດເຮັດໃຫ້ການເຊື່ອມຕໍ່ວ່າງ; ແນະນໍາໃຫ້ re-tightening ແຕ່ລະໄລຍະ
- ເວລາຕິດຕັ້ງດົນກວ່າທາງເລືອກ spring-clamp
- ທັກສະຂອງຜູ້ຕິດຕັ້ງມີຜົນກະທົບຕໍ່ຄຸນນະພາບການເຊື່ອມຕໍ່
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ: ສາຍໄຟອາຄານ, ແຜງແຈກຢາຍພະລັງງານ, ວົງຈອນຄວບຄຸມເຄື່ອງຈັກ, ການຕິດຕັ້ງ retrofit
Spring-Clamp Terminal Blocks
ການກໍ່ສ້າງ: ອົງປະກອບພາກຮຽນ spring preloaded exerts ແຮງ clamping ຄົງທີ່. screwdriver ຫຼື push-button ປ່ອຍພາກຮຽນ spring ສໍາລັບການໃສ່ / ເອົາສາຍໄຟ.
ຂໍ້ດີ:
- ການຕິດຕັ້ງໄວຂຶ້ນ—ບໍ່ຈໍາເປັນຕ້ອງມີສະເພາະແຮງບິດ
- ຮັກສາຄວາມກົດດັນຄົງທີ່ໂດຍບໍ່ຄໍານຶງເຖິງການສັ່ນສະເທືອນຫຼືການປ່ຽນແປງອຸນຫະພູມ
- ຫຼຸດຜ່ອນຄວາມຕ້ອງການການຝຶກອົບຮົມຜູ້ຕິດຕັ້ງ
- ປະສິດທິພາບທີ່ດີເລີດໃນສະພາບແວດລ້ອມທີ່ມີການສັ່ນສະເທືອນສູງ (ມໍເຕີ, ຍານພາຫະນະທາງລົດໄຟ, ເຄື່ອງຈັກຫນັກ)
- ການບໍາລຸງຮັກສາຕ່ໍາ—ບໍ່ມີການ re-tightening ແຕ່ລະໄລຍະ
ການພິຈາລະນາ:
- ຄ່າໃຊ້ຈ່າຍຕໍ່ຕໍາແຫນ່ງສູງກວ່າ screw terminals
- ການກະກຽມສາຍໄຟທີ່ສໍາຄັນ (ຄວາມຍາວຂອງແຖບ, ການນໍາໃຊ້ ferrule)
- ອົງປະກອບພາກຮຽນ spring ສາມາດເມື່ອຍລ້າຫຼັງຈາກຮອບວຽນການໃສ່ຫຼາຍ (ໂດຍປົກກະຕິແລ້ວແມ່ນຈັດອັນດັບ >20 ຮອບວຽນ)
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ: ອັດຕະໂນມັດອຸດສາຫະກໍາ, ຕູ້ຄວບຄຸມທີ່ຂຶ້ນກັບການສັ່ນສະເທືອນ, ການຕິດຕັ້ງທີ່ຕ້ອງການການປ່ຽນແປງວົງຈອນເລື້ອຍໆ, ລະບົບພະລັງງານທົດແທນ
Push-In Terminal Blocks
ການກໍ່ສ້າງ: ການໃສ່ ferruled ຫຼື conductor ແຂງເຂົ້າໄປໃນການຕິດຕໍ່ spring-cage ໂດຍບໍ່ມີເຄື່ອງມື. ປ່ອຍຜ່ານ push-button ຫຼື screwdriver slot.
ຂໍ້ດີ:
- ວິທີການຕິດຕັ້ງທີ່ໄວທີ່ສຸດ—ບໍ່ຈໍາເປັນຕ້ອງມີເຄື່ອງມືສໍາລັບການເຊື່ອມຕໍ່
- ການອອກແບບ ultra-compact ເພີ່ມຄວາມຫນາແຫນ້ນຂອງແຜງສູງສຸດ
- ເຫມາະສໍາລັບການປ່ຽນແປງສາຍໄຟຄວາມຖີ່ສູງ
- ດີເລີດໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງ (ທະເລ, ສານເຄມີ, ກາງແຈ້ງ)
- ຫຼຸດຜ່ອນຂໍ້ຜິດພາດຂອງສາຍໄຟເນື່ອງຈາກການໃສ່ງ່າຍດາຍ
ການພິຈາລະນາ:
- ຮຽກຮ້ອງໃຫ້ມີ ferrules ໃນ conductors stranded ສໍາລັບການຕິດຕໍ່ທີ່ເຊື່ອຖືໄດ້
- ບໍ່ເຫມາະສົມສໍາລັບສາຍໄຟທີ່ດີຫຼາຍ (ໂດຍປົກກະຕິແລ້ວ ≥0.5mm²)
- ຈໍາກັດການຈັດອັນດັບປະຈຸບັນຕ່ໍາ (ໂດຍປົກກະຕິແລ້ວ ≤32A)
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ: ແຜງຄວບຄຸມຄວາມຫນາແຫນ້ນສູງ, ສາຍໄຟ I/O, ອັດຕະໂນມັດແຈກຢາຍ, ການກໍ່ສ້າງເຄື່ອງຈັກໂມດູນ
ຕາຕະລາງການປຽບທຽບ: ວິທີການຍຶດ
| ຄຸນສົມບັດ | Screw Terminal | Spring-Clamp Terminal | Push-In Terminal |
|---|---|---|---|
| ຄວາມໄວໃນການຕິດຕັ້ງ | ປານກາງ (ຕ້ອງການແຮງບິດ) | ໄວ (ບໍ່ມີແຮງບິດ) | ໄວຫຼາຍ (ບໍ່ຕ້ອງໃຊ້ເຄື່ອງມື) |
| ຕ້ອງການຄວາມຊໍານານ | ປານກາງ (ຄວບຄຸມແຮງບິດ) | ຕໍ່າ | ຕໍ່າຫຼາຍ |
| ຄວາມຕ້ານທານການສັ່ນສະເທືອນ | ປານກາງ (ສາມາດຄາຍອອກໄດ້) | ດີເລີດ (ຄວາມກົດດັນຄົງທີ່) | ເລີດ |
| ບໍາລຸງຮັກສາ | ຮັດແໜ້ນຄືນເປັນໄລຍະ | ໜ້ອຍທີ່ສຸດ | ໜ້ອຍທີ່ສຸດ |
| ການຈັດອັນດັບປັດຈຸບັນ | 6A – 400A | 6A – 125A | 6A – 32A |
| ຄ່າໃຊ້ຈ່າຍຕໍ່ຕໍາແໜ່ງ | ຕໍ່າ | ປານກາງ-ສູງ | ປານກາງ-ສູງ |
| ຂະໜາດສາຍໄຟທົ່ວໄປ | 0.5mm² – 95mm² | 0.08mm² – 35mm² | 0.5mm² – 4mm² |
| ຄໍາຮ້ອງສະຫມັກທີ່ດີທີ່ສຸດ | ການແຈກຢາຍພະລັງງານ, ພະລັງງານສູງ | ການສັ່ນສະເທືອນ, ການປ່ຽນແປງເລື້ອຍໆ | ຄວາມໜາແໜ້ນສູງ, ການຕິດຕັ້ງໄວ |
ປະເພດບລັອກປາຍສຽບ: ຕາມໜ້າທີ່ ແລະ ການຕັ້ງຄ່າ
ນອກເໜືອໄປຈາກວິທີການແຄັມ, ບລັອກປາຍສຽບຖືກຈັດປະເພດຕາມໜ້າທີ່ວົງຈອນ, ຮູບແບບການຕິດຕັ້ງ, ແລະຄຸນສົມບັດພິເສດ.

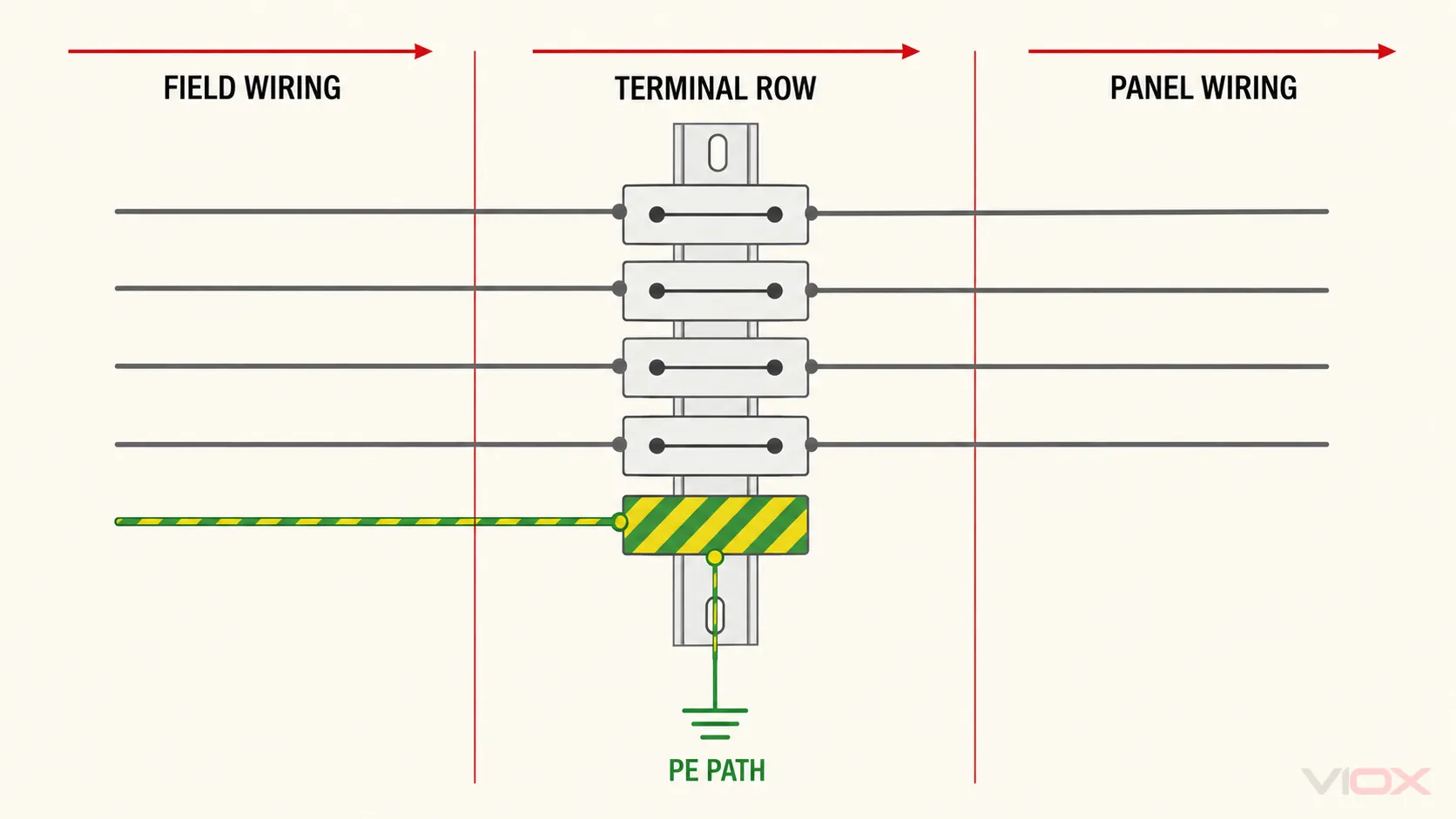

ບລັອກປາຍສຽບແບບ Feed-Through
ຟັງຊັນ: ໃຫ້ການເຊື່ອມຕໍ່ສາຍໄຟຫາສາຍໄຟທີ່ມີຈຸດເຂົ້າຢູ່ດ້ານກົງກັນຂ້າມຂອງບລັອກ. ບໍ່ມີຈໍາເປີພາຍໃນ ຫຼືການປ່ຽນ—ພຽງແຕ່ຜ່ານ.
ກໍລະນີການນໍາໃຊ້: ສາຍໄຟແຈກຢາຍທົ່ວໄປ, ສ່ວນຂະຫຍາຍວົງຈອນ, ການເຊື່ອມຕໍ່ແຜງ
ຂໍ້ມູນຈໍາເພາະ: ມີຢູ່ໃນທຸກປະເພດແຄັມ; ອັດຕາການໄຫຼຂອງກະແສໄຟຟ້າ 6A-150A; ການຕັ້ງຄ່າຊັ້ນດຽວ ຫຼືຫຼາຍຊັ້ນ
ບລັອກປາຍສຽບດິນ
ຟັງຊັນ: ເຊື່ອມຕໍ່ສາຍດິນປ້ອງກັນ (PE) ກັບราง DIN ຫຼືບັດດິນສະເພາະ. ມັກຈະມີສນວນສີຂຽວ/ສີເຫຼືອງ ແລະການຕິດຕໍ່ໂລຫະໂດຍກົງກັບราง.
ກໍລະນີການນໍາໃຊ້: ທຸກແຜງຄວບຄຸມ ຫຼືກະດານແຈກຢາຍຕ້ອງການປາຍສຽບດິນສະເພາະ
ບລັອກປາຍສຽບຕັດການເຊື່ອມຕໍ່ (ທົດສອບ)
ຟັງຊັນ: ລວມມີຈໍາເປີທີ່ຖອດອອກໄດ້, ລິ້ງ, ຫຼືສະວິດມີດທີ່ຂັດຂວາງວົງຈອນສໍາລັບການທົດສອບ ຫຼືແຍກອອກໂດຍບໍ່ຕ້ອງຖອດສາຍໄຟ.
ກໍລະນີການນໍາໃຊ້: ຈຸດວັດແທກກະແສໄຟຟ້າ, ວົງຈອນການປັບທຽບເຊັນເຊີ, ການເຂົ້າເຖິງການມອບໝາຍ
ບລັອກປາຍສຽບຟິວ
ຟັງຊັນ: ລວມເອົາຕົວຈັບຟິວ ແລະໜ້າສຳຜັດໃນໂມດູນราง DIN ອັນດຽວ, ໃຫ້ການປ້ອງກັນກະແສໄຟຟ້າເກີນຢູ່ຈຸດສິ້ນສຸດ.
ຂໍ້ດີ: ກຳຈັດຕົວຈັບຟິວແຍກຕ່າງຫາກ, ຫຼຸດຜ່ອນສາຍໄຟ, ເຮັດໃຫ້ການແກ້ໄຂບັນຫາງ່າຍຂຶ້ນ (ຟິວຂາດເຫັນໄດ້)
ປະເພດຟິວ: ຍອມຮັບຟິວຮູບຊົງກະບອກ 5x20mm, 6.3x32mm, ຫຼື 10x38mm; ບາງລຸ້ນລວມມີຕົວຊີ້ບອກຟິວຂາດ
ກໍລະນີການນໍາໃຊ້: ການປ້ອງກັນວົງຈອນສາຂາ, ການປ້ອງກັນອຸປະກອນປ້ອນຂໍ້ມູນ, ການແຍກໂຫຼດສ່ວນບຸກຄົນ
Multi-Level Terminal Blocks (ແຖວຕໍ່ຫຼາຍຊັ້ນ)
ຟັງຊັນ: ວາງວົງຈອນເອກະລາດສອງ ຫຼືສາມວົງຈອນໃນຮອຍຕີນໂມດູນດຽວ (ການວາງຊ້ອນກັນໃນແນວຕັ້ງ). ແຕ່ລະຊັ້ນແມ່ນແຍກໄຟຟ້າ.
ຂໍ້ດີ: ປະຢັດພື້ນທີ່ราง DIN (ການປັບປຸງຄວາມໜາແໜ້ນ 2x-3x), ຈັດລະບຽບສັນຍານທີ່ກ່ຽວຂ້ອງ (ຕົວຢ່າງ, 0V, +24V, ສັນຍານ)
ກໍລະນີການນໍາໃຊ້: ແຜງຄວາມໜາແໜ້ນສູງ, ຕູ້ໃສ່ເຄື່ອງຂະໜາດກະທັດຮັດ, ສັນຍານ + ການແຈກຢາຍພະລັງງານໃນຕູ້ອັດຕະໂນມັດ
ບລັອກປາຍສຽບກັ້ນ (ແຖບກັ້ນ)
ຟັງຊັນ: ແຖບປາຍສຽບແຖວດຽວທີ່ມີສິ່ງກີດຂວາງສນວນທີ່ຍົກຂຶ້ນລະຫວ່າງແຕ່ລະຕໍາແໜ່ງ, ປ້ອງກັນການຕິດຕໍ່ໂດຍບັງເອີນລະຫວ່າງວົງຈອນທີ່ຢູ່ຕິດກັນ.
ການຕິດຕັ້ງ: ໂດຍປົກກະຕິແລ້ວແມ່ນຕິດສະກູໃສ່ແຜງ ຫຼືຕູ້ໃສ່ເຄື່ອງ (ບໍ່ແມ່ນราง DIN)
ກໍລະນີການນໍາໃຊ້: ວົງຈອນແຮງດັນສູງ, ການເຊື່ອມຕໍ່ການສະໜອງພະລັງງານ, ສະພາບແວດລ້ອມທີ່ມີການສັ່ນສະເທືອນ, ການຕິດຕັ້ງເກົ່າ
ບລັອກການແຈກຢາຍພະລັງງານ
ຟັງຊັນ: ປາຍສຽບໜັກທີ່ອອກແບບມາສໍາລັບການປ້ອນພະລັງງານຫຼັກ ຫຼືການເຊື່ອມຕໍ່ໂຫຼດຂະໜາດໃຫຍ່. ຕໍາແໜ່ງຜົນຜະລິດຫຼາຍອັນທີ່ປ້ອນຈາກອິນພຸດອັນດຽວ.
ຂໍ້ມູນຈໍາເພາະ: ຄວາມສາມາດໃນການໄຫຼຂອງກະແສໄຟຟ້າສູງ (150A-600A), ການຍອມຮັບຕົວນໍາຂະໜາດໃຫຍ່ (35mm²-300mm²), ຝາປິດສນວນ ຫຼືປ້ອງກັນນິ້ວມື
ກໍລະນີການນໍາໃຊ້: ການເຊື່ອມຕໍ່ບັດບາຫຼັກ, ຕົວປ້ອນມໍເຕີ, ການແຈກຢາຍສາມເຟດ
ຕາຕະລາງປຽບທຽບໜ້າທີ່
| ປະເພດບລັອກປາຍສຽບ | ຟັງຊັນປະຖົມ | ການຕິດຕັ້ງ | ຊ່ວງກະແສໄຟຟ້າທົ່ວໄປ | ຄຸນນະສົມບັດຫຼັກ |
|---|---|---|---|---|
| Feed-Through | ຜ່ານສາຍໄຟຫາສາຍໄຟ | DIN rail | 6A – 150A | ການແຈກຢາຍແບບງ່າຍດາຍ |
| ດິນ (PE) | ການເຊື່ອມຕໍ່ດິນປ້ອງກັນ | DIN rail | 6A – 150A | ການຕິດຕໍ່รางໂດຍກົງ, ລະຫັດສີຂຽວ/ສີເຫຼືອງ |
| ຕັດການເຊື່ອມຕໍ່ (ທົດສອບ) | ການຂັດຂວາງວົງຈອນໂດຍບໍ່ມີການຕັດການເຊື່ອມຕໍ່ | DIN rail | 6A – 125A | ຈໍາເປີທີ່ຖອດອອກໄດ້ ຫຼືສະວິດມີດ |
| ປາຍສຽບຟິວ | ການປ້ອງກັນກະແສໄຟຟ້າເກີນແບບລວມ | DIN rail | 6A – 32A | ຕົວຊີ້ບອກຟິວຂາດ, ໂມດູນ |
| ຫຼາຍລະດັບ | ວົງຈອນຊ້ອນກັນ (2-3 ລະດັບ) | DIN rail | 6A – 32A ຕໍ່ລະດັບ | ປະຢັດພື້ນທີ່, ສັນຍານຈັດເປັນລະບຽບ |
| ແຖບກັ້ນ | ຕຳແໜ່ງແຖວດຽວແຍກກັນ | ຕິດຕັ້ງດ້ວຍສະກູໃສ່ແຜງ | 15A – 100A | ສິ່ງກີດຂວາງສູງ, ການແຍກແຮງດັນສູງ |
| ການແຜ່ກະຈາຍພະລັງງານ | ສາຍຫຼັກກະແສໄຟຟ້າສູງ | Busbar ຫຼື ຕິດຕັ້ງໃສ່ແຜງ | 150A – 600A | ສາຍສົ່ງໜັກ, ຫຼາຍຜົນຜະລິດ |
ຂໍ້ກໍານົດດ້ານເຕັກນິກ ແລະ ເງື່ອນໄຂການຄັດເລືອກ
ການກໍານົດແຖບຕໍ່ສາຍທີ່ຖືກຕ້ອງຮຽກຮ້ອງໃຫ້ກົງກັບຄວາມຕ້ອງການທາງໄຟຟ້າ, ຂໍ້ຈໍາກັດທາງກົນຈັກ, ແລະສະພາບແວດລ້ອມການຕິດຕັ້ງ.
ອັນດັບປັດຈຸບັນ (ໃນ): ກະແສໄຟຟ້າຕໍ່ເນື່ອງສູງສຸດໂດຍບໍ່ເກີນຂອບເຂດຈໍາກັດການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມ (ໂດຍທົ່ວໄປ 50K ເໜືອອຸນຫະພູມອາກາດ).
ລະດັບແຮງດັນ (Ue): ແຮງດັນໄຟຟ້າປະຕິບັດການສູງສຸດ (AC ຫຼື DC). ກໍານົດໄລຍະຫ່າງຂອງການເລື່ອຍແລະການເກັບກູ້.
ຄວາມເຂົ້າກັນໄດ້ຂອງຂະໜາດສາຍສົ່ງ:
| ອັດຕາການນໍາກະແສໄຟຟ້າຂອງແຖບຕໍ່ສາຍ | Solid Wire (mm²) | Stranded Wire (mm²) | ສາຍບິດ + Ferrule (ມມ²) | ທຽບເທົ່າ AWG |
|---|---|---|---|---|
| 6A – 10A | 0.2 – 2.5 | 0.2 – 2.5 | 0.25 – 2.5 | 24 – 14 |
| 17A – 24A | 0.5 – 4.0 | 0.5 – 4.0 | 0.5 – 4.0 | 20 – 12 |
| 32A – 41A | 1.0 – 6.0 | 1.0 – 6.0 | 1.5 – 6.0 | 16 – 10 |
| 57A – 76A | 2.5 – 10 | 2.5 – 10 | 4.0 – 10 | 12 – 8 |
| 101A – 125A | 10 – 35 | 10 – 35 | 16 – 35 | 8 – 2 |
| 150A+ | 25 – 95+ | 25 – 95+ | 35 – 95+ | 2 – 4/0+ |
ໝາຍເຫດ: ອັດຕາການນໍາຕາມມາດຕະຖານ IEC 60947-7-1; ຄວາມສາມາດຕົວຈິງແມ່ນຂຶ້ນກັບວັດສະດຸຂອງສາຍສົ່ງ, ອຸນຫະພູມອາກາດ, ແລະຮູບແບບການຕິດຕັ້ງ.
ໄລຍະຫ່າງຂອງແຖບຕໍ່ສາຍ: ໄລຍະຫ່າງຈາກຈຸດກາງຫາຈຸດກາງລະຫວ່າງແຖບຕໍ່ສາຍທີ່ຢູ່ຕິດກັນ: 2.54ມມ (ສັນຍານກະທັດຮັດທີ່ສຸດ), 5.0ມມ/5.08ມມ (ການຄວບຄຸມມາດຕະຖານ), 7.5ມມ (ໜ້າທີ່ປານກາງ), 10ມມ/12ມມ (ໜ້າທີ່ໜັກ), 15ມມ+ (ພະລັງງານສູງ)
ຈໍານວນເສົາ: ຈໍານວນວົງຈອນທີ່ເປັນເອກະລາດທີ່ມີຢູ່ໃນເຮືອນຂອງແຖບຕໍ່ສາຍອັນດຽວ
- ຂົ້ວດຽວ (1P): ໜຶ່ງວົງຈອນຕໍ່ແຖບ
- ຫຼາຍຂົ້ວ (2P, 3P, 4P): ຫຼາຍວົງຈອນໃຊ້ເຮືອນຮ່ວມກັນ (ທົ່ວໄປໃນການແຈກຢາຍພະລັງງານ)
ຄວາມເຂົ້າກັນໄດ້ຂອງລາງ DIN: ມາດຕະຖານ 35ມມ × 7.5ມມ ຫຼື 35ມມ × 15ມມ (EN 60715)
ປັດໃຈດ້ານສິ່ງແວດລ້ອມ ແລະການຕິດຕັ້ງ
| ປັດໄຈການເລືອກ | ການພິຈາລະນາ | ຄໍາແນະນໍາ |
|---|---|---|
| ສະພາບແວດລ້ອມການສັ່ນສະເທືອນ | ມໍເຕີ, ຍານພາຫະນະທາງລົດໄຟ, ເຄື່ອງຈັກໜັກ | ແໜບສປິງ ຫຼື ຍູ້ເຂົ້າ; ຫຼີກເວັ້ນສະກູເວັ້ນເສຍແຕ່ວ່າໄດ້ກວດສອບແຮງບິດແລ້ວ |
| ຊ່ວງອຸນຫະພູມ | ກາງແຈ້ງ, ຫ້ອງເຄື່ອງຈັກ, ເຕົາອົບ | ກວດສອບອັດຕາອຸນຫະພູມຂອງແຖບຕໍ່ສາຍ (ໂດຍທົ່ວໄປ -40°C ຫາ +105°C) |
| ການໄດ້ຮັບສານເຄມີ | ທະເລ, ໂຮງງານເຄມີ, ການບຳບັດນໍ້າເສຍ | ໜ້າສໍາຜັດສະແຕນເລດ, ໂພລີເມີພິເສດ (ຕົວຢ່າງ: PA66-GF) |
| ການຕັດການເຊື່ອມຕໍ່ເລື້ອຍໆ | ອຸປະກອນທົດສອບ, ເຄື່ອງຈັກແບບໂມດູນ, ການຕິດຕັ້ງຊົ່ວຄາວ | ແໜບສປິງ ຫຼື ຍູ້ເຂົ້າ (ຮອບການສຽບ >20) |
| ຄວາມໜາແໜ້ນຂອງສາຍສົ່ງສູງ | ຕູ້ໃສ່ເຄື່ອງຂະໜາດກະທັດຮັດ, ອຸປະກອນເຄື່ອນທີ່, I/O ແບບກະຈາຍ | ເທີມິນອນແບບກົດເຂົ້າ, ບລັອກຫຼາຍຊັ້ນ |
| ສະພາບແວດລ້ອມດ້ານລະບຽບການ | ອາເມລິກາເໜືອ (UL/CSA), ເອີຣົບ (CE), ໂຄງການທົ່ວໂລກ | ກວດສອບ UL 1059, IEC 60947-7-1, ແລະເຄື່ອງໝາຍ CE |
| ການເຂົ້າເຖິງການບໍາລຸງຮັກສາ | ການຕິດຕັ້ງທາງໄກ, ຕູ້ໃສ່ເຄື່ອງທີ່ປິດສະໜິດ | ເທີມິນອນແບບນັອດຍອມຮັບໄດ້ຖ້າເຂົ້າເຖິງໄດ້; ແບບສະປິງຄີມຖ້າປິດສະໜິດ |
ຄູ່ມືການນຳໃຊ້: ການເລືອກບລັອກເທີມິນອນທີ່ເໝາະສົມ
ເລືອກປະເພດບລັອກເທີມິນອນໃຫ້ເໝາະສົມກັບຄວາມຕ້ອງການຂອງການນຳໃຊ້ເພື່ອໃຫ້ໄດ້ປະສິດທິພາບ, ຄວາມປອດໄພ, ແລະຄ່າໃຊ້ຈ່າຍຕະຫຼອດອາຍຸການທີ່ດີທີ່ສຸດ.

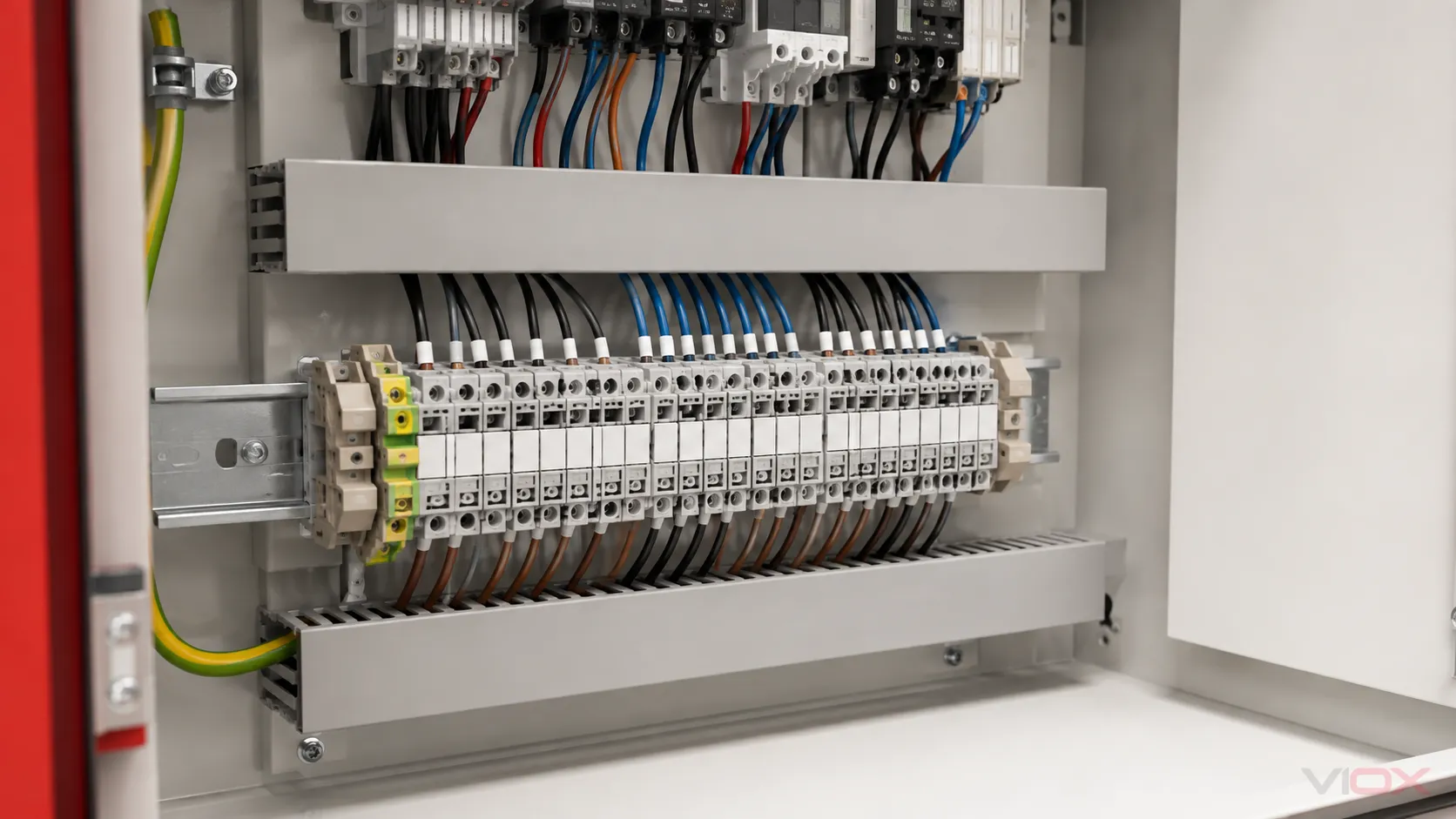

ແຜງຄວບຄຸມອຸດສາຫະກໍາ
ຄວາມຕ້ອງການ: ວົງຈອນສັນຍານປະສົມ ແລະພະລັງງານ, ການດັດແກ້ເລື້ອຍໆ, ການສັ່ນສະເທືອນຈາກມໍເຕີໃກ້ຄຽງ
ວິທີແກ້ໄຂທີ່ແນະນຳ: ເທີມິນອນແບບສະປິງຄີມ (6A-24A) ສຳລັບສັນຍານ; ແບບນັອດ ຫຼືສະປິງຄີມ (32A-76A) ສຳລັບພະລັງງານ; ບລັອກຫຼາຍຊັ້ນສຳລັບ I/O ທີ່ໜາແໜ້ນ
ລະບົບອັດຕະໂນມັດໃນອາຄານ ແລະ HVAC
ຄວາມຕ້ອງການ: ອາຍຸການໃຊ້ງານຍາວນານ, ການເຂົ້າເຖິງບໍ່ເລື້ອຍໆ, ກະແສໄຟຟ້າປານກາງ, ການປະຕິບັດຕາມລະຫັດອາຄານ
ວິທີແກ້ໄຂທີ່ແນະນຳ: ເທີມິນອນແບບນັອດ (ປະຢັດຄ່າໃຊ້ຈ່າຍສຳລັບວົງຈອນ 10A-20A); ແຖບກັ້ນສຳລັບການເຊື່ອມຕໍ່ສາຍຫຼັກ; ເທີມິນອນຟິວສຳລັບການປ້ອງກັນສາຂາ
ການຜະລິດເຄື່ອງຈັກ ແລະອຸປະກອນ
ຄວາມຕ້ອງການ: ການອອກແບບແບບໂມດູນ, ການປະກອບໄວ, ການປະຕິບັດຕາມທົ່ວໂລກ, ຄວາມສາມາດໃນການບໍລິການ
ວິທີແກ້ໄຂທີ່ແນະນຳ: ເທີມິນອນແບບກົດເຂົ້າສຳລັບວົງຈອນຄວບຄຸມ (ສາຍໄຟການຜະລິດໄວ); ສະປິງຄີມສຳລັບພະລັງງານ; ເທີມິນອນຕັດການເຊື່ອມຕໍ່ສຳລັບຈຸດທົດສອບ; ໃບຢັ້ງຢືນ UL + IEC
ພະລັງງານທົດແທນ (ແສງຕາເວັນ, ລົມ)
ຄວາມຕ້ອງການ: ການສໍາຜັດກັບພາຍນອກ, ຄວາມຕ້ານທານຕໍ່ UV, ແຮງດັນສູງ (ສູງເຖິງ 1500V DC), ການປ່ຽນແປງອຸນຫະພູມ
ວິທີແກ້ໄຂທີ່ແນະນຳ: ບລັອກເທີມິນອນທີ່ໄດ້ຮັບການຈັດອັນດັບ PV (IEC 60947-7-4); ໄລຍະຫ່າງຂອງການເລື່ອນສູງ; ສະປິງຄີມສຳລັບຄວາມຕ້ານທານຕໍ່ການສັ່ນສະເທືອນ
ລາງລົດໄຟ ແລະການຂົນສົ່ງ
ຄວາມຕ້ອງການ: ການສັ່ນສະເທືອນທີ່ຮຸນແຮງ, ການສັ່ນສະເທືອນ, ຊ່ວງອຸນຫະພູມ (-40°C ຫາ +85°C), ຄວາມປອດໄພຈາກອັກຄີໄພ (EN 45545)
ວິທີແກ້ໄຂທີ່ແນະນຳ: ເທີມິນອນແບບສະປິງຄີມ ຫຼືກົດເຂົ້າ; ວັດສະດຸທີ່ບໍ່ມີ halogen ທົນທານຕໍ່ໄຟ; ໜ້າສຳຜັດສະແຕນເລດ; ການຈັດອັນດັບຮອບວຽນການໃສ່ສູງ
ທະເລ ແລະນອກຝັ່ງ
ຄວາມຕ້ອງການ: ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນ, ຄວາມຊຸ່ມຊື່ນສູງ, ການສີດເກືອ, ການບຳລຸງຮັກສາເລື້ອຍໆ
ວິທີແກ້ໄຂທີ່ແນະນຳ: ໜ້າສຳຜັດສະແຕນເລດ; ໂຄງສ້າງ polyamide ຫຼື polycarbonate ພິເສດ; ແບບກົດເຂົ້າ ຫຼືສະປິງຄີມ; ຕູ້ໃສ່ເຄື່ອງ IP67
ການຕິດຕັ້ງແລະບໍາລຸງຮັກສາ
ການກະກຽມສາຍ
- ຄວາມຍາວຂອງ Strip: ກົງກັບສະເພາະຂອງຜູ້ຜະລິດ (ໂດຍປົກກະຕິ 8-12mm ສຳລັບນັອດ, 10-11mm ສຳລັບສະປິງຄີມ)
- Ferrules: ບັງຄັບສຳລັບສາຍບິດໃນເທີມິນອນແບບສະປິງຄີມ ແລະກົດເຂົ້າ; ປັບປຸງການຕິດຕໍ່ ແລະປ້ອງກັນການແຕກຂອງສາຍ
- ການບິດສາຍ: ຢ່າບິດສາຍບິດໂດຍບໍ່ມີ ferrules—ສາຍແຕ່ລະເສັ້ນສາມາດແຕກ ແລະສ້າງຄວາມຕ້ານທານໄດ້
ເທີມິນອນແບບນັອດຕ້ອງການໄຂຄວງແຮງບິດທີ່ປັບແຕ່ງແລ້ວ. ການຂັນແໜ້ນເກີນໄປເຮັດໃຫ້ເກີດຄວາມຮ້ອນ; ການຂັນແໜ້ນເກີນໄປເຮັດໃຫ້ຕົວນຳເສຍຫາຍ.
| ອັດຕາການນໍາກະແສໄຟຟ້າຂອງແຖບຕໍ່ສາຍ | ລະດັບແຮງບິດປົກກະຕິ |
|---|---|
| 6A – 10A | 0.5 – 0.6 N·m |
| 17A – 24A | 0.8 – 1.2 N·m |
| 32A – 41A | 1.2 – 1.8 N·m |
| 57A – 76A | 2.0 – 2.5 N·m |
| 101A+ | 3.0 – 6.0 N·m |
ການຕິດສະຫຼາກ ແລະການບຳລຸງຮັກສາ
- ໃຊ້ປ້າຍທີ່ພິມລະບຸໜ້າທີ່ຂອງວົງຈອນ; ຮັກສາແຜນວາດສາຍໄຟ
- ລະຫັດສີວົງຈອນ (ສີຟ້າສຳລັບກາງ, ສີຂຽວ/ສີເຫຼືອງສຳລັບດິນຕາມ IEC 60446)
- Screw terminals: ຂັນແໜ້ນຄືນໃໝ່ທຸກໆປີໃນສະພາບແວດລ້ອມທີ່ມີການສັ່ນສະເທືອນ
- ສະປິງຄີມ/ກົດເຂົ້າ: ກວດກາດ້ວຍສາຍຕາເທົ່ານັ້ນ; ບໍ່ຈຳເປັນຕ້ອງຂັນແໜ້ນຄືນໃໝ່
- ທຸກປະເພດ: ການຖ່າຍພາບຄວາມຮ້ອນໃນລະຫວ່າງການມອບໝາຍ
ຖາມເລື້ອຍໆ
ຖາມ: ຄວາມແຕກຕ່າງລະຫວ່າງບລັອກເທີມິນອນ ແລະແຖບເທີມິນອນແມ່ນຫຍັງ?
ຄຳຕອບ: “ແຖບເທີມິນອນ” ແລະ “ແຖບກັ້ນ” ໂດຍປົກກະຕິໝາຍເຖິງບລັອກເທີມິນອນແຖວດຽວທີ່ຕິດໂດຍກົງໃສ່ແຜງດ້ວຍນັອດ, ແທນທີ່ຈະເປັນລາງ DIN. ພວກມັນມີໜ້າທີ່ຄືກັນແຕ່ໃຊ້ວິທີການຕິດຕັ້ງທີ່ແຕກຕ່າງກັນ.
ຖາມ: ຂ້ອຍສາມາດປະສົມບລັອກເທີມິນອນແບບນັອດ ແລະສະປິງຄີມໃສ່ລາງ DIN ດຽວກັນໄດ້ບໍ?
ຄຳຕອບ: ໄດ້. ການຕິດຕັ້ງລາງ DIN ອະນຸຍາດໃຫ້ປະສົມປະເພດ ແລະຍີ່ຫໍ້ທີ່ແຕກຕ່າງກັນຕາບໃດທີ່ແຕ່ລະອັນຕອບສະໜອງໄດ້ຕາມຂໍ້ກຳນົດທີ່ຕ້ອງການສຳລັບວົງຈອນຂອງມັນ.
ຖາມ: Ferrules ຈຳເປັນສຳລັບສາຍບິດບໍ?
ຄຳຕອບ: ຈຳເປັນສຳລັບເທີມິນອນແບບສະປິງຄີມ ແລະກົດເຂົ້າ. ແນະນຳແຕ່ບໍ່ຈຳເປັນສະເໝີໄປສຳລັບເທີມິນອນແບບນັອດ, ຂຶ້ນກັບສະເພາະຂອງຜູ້ຜະລິດ.
ຖາມ: ເປັນຫຍັງບລັອກເທີມິນອນຈຶ່ງມີຕົວເລືອກໄລຍະຫ່າງ (ຊ່ອງຫວ່າງ) ທີ່ແຕກຕ່າງກັນ?
ຄຳຕອບ: ໄລຍະຫ່າງກຳນົດຄວາມສາມາດໃນການຮັບກະແສໄຟຟ້າ ແລະການເຂົ້າເຖິງສາຍໄຟ. ໄລຍະຫ່າງແຄບ (5mm) ປະຢັດພື້ນທີ່ສຳລັບສັນຍານກະແສໄຟຟ້າຕ່ຳ; ໄລຍະຫ່າງກວ້າງ (10mm+) ຮອງຮັບຕົວນຳຂະໜາດໃຫຍ່ກວ່າ ແລະກະແສໄຟຟ້າສູງກວ່າ.
ຖາມ: ຂ້ອຍຈະເລືອກການຈັດອັນດັບກະແສໄຟຟ້າແນວໃດເມື່ອຂະໜາດຕົວນຳຢູ່ລະຫວ່າງສອງການຈັດອັນດັບມາດຕະຖານ?
ຄຳຕອບ: ເລືອກບລັອກເທີມິນອນທີ່ໄດ້ຮັບການຈັດອັນດັບສຳລັບຂະໜາດຕົວນຳທີ່ສູງກວ່າຕໍ່ໄປສະເໝີ. ຢ່າເກີນກະແສໄຟຟ້າທີ່ໄດ້ຮັບການຈັດອັນດັບເຖິງແມ່ນວ່າສາຍໄຟສາມາດເຂົ້າໄດ້ທາງກາຍະພາບ.
ຖາມ: “ປອດໄພຕໍ່ນິ້ວມື” ຫຼືການຈັດອັນດັບ IP20 ໝາຍຄວາມວ່າແນວໃດສຳລັບບລັອກເທີມິນອນ?
ຄຳຕອບ: IP20 (IEC 60529) ໃຫ້ການປ້ອງກັນຕໍ່ການສຳຜັດໂດຍບັງເອີນກັບພາກສ່ວນທີ່ມີໄຟຟ້າໂດຍນິ້ວມື ຫຼືວັດຖຸທີ່ມີເສັ້ນຜ່າສູນກາງ >12.5mm. ບລັອກເທີມິນອນຫຼາຍອັນລວມມີຝາປິດທີ່ຖອດອອກໄດ້ ຫຼືໜ້າສຳຜັດທີ່ຈົມລົງເພື່ອຕອບສະໜອງຄວາມຕ້ອງການນີ້.
ສະຫລຸບ
ບລັອກເທີມິນອນປ່ຽນສາຍໄຟແຜງຈາກການເຊື່ອມຕໍ່ແບບຈຸດຕໍ່ຈຸດທີ່ບໍ່ເປັນລະບຽບໃຫ້ເປັນລະບົບໄຟຟ້າທີ່ເປັນລະບຽບ, ສາມາດທົດສອບໄດ້, ແລະສາມາດບຳລຸງຮັກສາໄດ້. ການເລືອກປະເພດທີ່ຖືກຕ້ອງ—ບໍ່ວ່າຈະເປັນແບບນັອດ, ສະປິງຄີມ, ຫຼືການຄີມແບບກົດເຂົ້າ; ໜ້າທີ່ສົ່ງຜ່ານ, ຕັດການເຊື່ອມຕໍ່, ຫຼືຟິວ; ການຕັ້ງຄ່າແບບມາດຕະຖານ ຫຼືຫຼາຍຊັ້ນ—ຂຶ້ນກັບການຈັດອັນດັບໄຟຟ້າ, ສະພາບແວດລ້ອມການຕິດຕັ້ງ, ການເຂົ້າເຖິງການບຳລຸງຮັກສາ, ແລະຄວາມຕ້ອງການຕະຫຼອດອາຍຸການ.
