A DC 회로 차단기 과부하 또는 단락 조건에서 직류를 차단하도록 설계된 보호용 스위칭 장치입니다. AC 차단기와 달리 DC 차단기는 자연적인 전류 영점 교차에 의존하지 않고 DC 아크를 소호해야 합니다.
간단히 말해서: DC 차단기는 전류가 허용 수준을 초과할 때 회로를 개방하여 DC 회로를 보호하지만, DC 전압, DC 아크 차단, 극성 및 차단 용량에 대해 특별히 정격이 지정되고 설계되어야 합니다..
일반적인 DC 차단기 적용 분야로는 태양광 PV 시스템, 배터리 에너지 저장 시스템, 전기차 충전 장비, 통신용 DC 전원, 선박용 DC 패널, 산업용 DC 배전 및 제어 회로가 있습니다.
현장 선정 시, 흔히 범하는 실수는 단순히 잘못된 암페어 정격을 선택하는 것보다 더 심각합니다. 엔지니어는 물리적으로는 올바르게 보이지만 잘못된 장치를 선택할 수 있습니다. DC 전압 정격, 극성 요구 사항 또는 차단 표준 컨텍스트. 그러한 실수는 정상 작동 중에는 나타나지 않을 수 있으나, 차단기가 DC 아크를 차단해야 할 때 드러납니다.
주요 내용
- DC 차단기는 단순히 라벨만 바꾼 AC 차단기가 아닙니다. DC 아크는 소호하기가 더 어렵기 때문입니다.
- DC 차단기 선정 시에는 정격 전압, 정격 전류, 차단 용량, 극 구성, 극성 및 배선도를 확인해야 합니다.
- 유극성 DC 차단기는 표시된 극성 또는 전원/부하 방향에 따라 배선해야 합니다.
- 무극성 DC 차단기는 배터리나 하이브리드 인버터 회로와 같이 전류가 역류할 수 있는 곳에 더 적합합니다.
- DC MCB는 일반적으로 모듈형 분기 회로에 사용되며, DC MCCB는 더 높은 전류의 간선 또는 산업용 DC 보호에 사용됩니다.
- 데이터시트에 필요한 DC 정격이 명시되어 있지 않은 경우, AC 전용 차단기를 DC 회로에 사용하지 마십시오.
DC 차단기 한눈에 보기
| 항목 | 의미 |
|---|---|
| 전체 의미 | 직류 차단기 |
| 주요 기능 | 과부하 또는 단락 상태에서 DC 회로를 차단합니다. |
| 주요 과제 | DC 아크는 AC와 달리 자연적으로 영점을 통과하지 않음 |
| 일반적인 제품 | DC MCB, DC MCCB, DC 기중차단기(ACB), 고압 DC 차단기 |
| 주요 정격 | DC 전압, 정격 전류, DC 차단 용량, 극성, 극 배선 |
| 일반적인 애플리케이션 | 태양광 발전(PV), 배터리, 전기차(EV), 통신, 선박, 산업용 DC, 제어 회로 |
| 주요 주의사항 | AC 차단기 정격을 DC 용도로 그대로 사용할 수 없음 |
DC 회로 차단기가 AC 차단기와 다른 이유
교류(AC) 전류는 매 반주기마다 자연스럽게 0점을 통과합니다. 이 0점 통과는 교류 차단기가 접점 분리 후 아크를 소호하는 데 도움을 줍니다.
직류(DC) 전류에는 이러한 자연적인 0점 통과가 없습니다. 접점이 열리면 차단기 설계상 아크를 늘리고, 냉각하고, 분할하여 소호하도록 강제하지 않는 한 아크가 계속 유지될 수 있습니다.
| 기능 | AC 회로 차단기 | DC 회로 차단기 |
|---|---|---|
| 전류 특성 | 교번하며 0점을 통과함 | 정상 상태에서 한 방향으로 흐름 |
| 아크 차단 | 자연적인 전류 0점에 의해 보조됨 | 더 강력한 아크 제어 설계가 필요함 |
| 아크 슈트 설계 | 교류(AC) 아크 소호용 설계 | 지속적인 직류(DC) 아크 소호용 설계 |
| 극성 고려 사항 | 일반적으로 중요도가 낮음 | 극성 설계에서는 중요할 수 있음 |
| 응용 프로그램 예제 | 건물 교류(AC) 회로, 교류(AC) 배전 | 태양광(PV) 스트링, 배터리 회로, 직류(DC) 패널, 전기차(EV) 장비 |
이것이 차단기가 의도된 전압 및 고장 전류에 대해 명시적인 DC 정격을 가져야 하는 이유입니다. AC 전용으로 표시된 장치를 DC 회로 차단기로 사용해서는 안 됩니다.

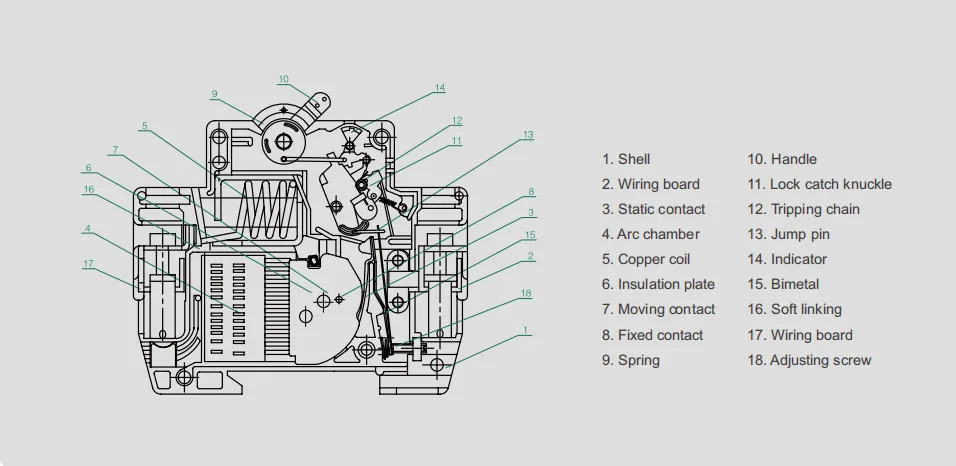

DC 회로 차단기의 작동 원리
DC 차단기가 부하 또는 고장 상태에서 개방될 때, 접점이 분리되면서 전기 아크가 발생합니다. 차단기는 해당 아크를 아크 제어 구조물로 이동시켜 안전하게 소호해야 합니다.
일반적인 DC 차단기의 아크 제어 기능은 다음과 같습니다:
- 충분한 절연 거리를 확보한 접점 분리;
- 아크를 접점에서 멀리 유도하는 아크 러너(arc runners);
- 아크를 분할하고 냉각하는 아크 슈트(arc chutes);
- 아크를 아크 슈트로 밀어 넣는 영구 자석 또는 자기 블로우아웃 코일(magnetic blowout coils);
- 더 높은 DC 정격 전압을 위해 직렬로 연결된 다극(multiple poles).
정확한 내부 설계는 차단기 유형 및 전압 등급에 따라 다릅니다. 소형 DC MCB, DC MCCB 및 고전압 DC 차단기는 동일한 구조를 사용하지 않습니다.
자기 블로우아웃 코일(Magnetic Blowout Coil) 및 DC 아크 소호
일부 DC 차단기는 다음을 사용합니다. 자기 소호(Magnetic blowout) 원리. 전류가 차단기를 통해 흐를 때, 자기력이 아크를 접점 영역에서 밀어내어 아크 슈트(arc chute)로 이동시키는 데 도움을 줍니다.
유극형(polarized) DC 차단기에서 이러한 아크 이동은 전류 방향에 따라 달라질 수 있습니다. 차단기가 반대로 연결된 경우 정상 작동 중에는 전류가 흐를 수 있지만, 차단기가 열릴 때 아크가 잘못된 방향으로 유도될 수 있습니다. 이것이 많은 DC 차단기 설계에서 극성 표시가 중요한 이유입니다.
극성에 대한 자세한 내용은 VIOX의 다음을 참조하십시오. DC 차단기 극성 가이드.
DC 차단기 배선도: 전원, 부하 및 극성
기본적인 DC 차단기는 보호 대상 회로와 직렬로 설치됩니다. 정확한 배선은 시스템, 차단기 유형, 극수 및 제조사의 도면에 따라 달라집니다.
DC 전원 (+) -> DC 차단기 -> DC 부하 (+)
많은 저전압 DC 회로에서 차단기는 양극 도체에 설치됩니다. 다른 시스템에서는 양극과 음극 도체를 모두 스위칭하거나 보호할 수 있습니다. 고전압 DC MCB 적용 시, 아크 차단 능력을 높이기 위해 여러 극을 직렬로 배선할 수 있습니다.
항상 확인하십시오:
+그리고-단자 표시;- 라인/부하 또는 전원/부하 방향;
- 필수 극수 직렬 배선;
- 차단기의 유극성 또는 무극성 여부;
- 해당 장치가 실제 DC 전압에 대해 정격화되었는지 여부.
DC 차단기 극성: 유극성 vs 무극성
극성은 DC 차단기와 많은 AC 차단기 간의 가장 중요한 차이점 중 하나입니다.
| 항목 | 극성 DC 차단기 | 비극성 DC 차단기 |
|---|---|---|
| 전류 방향 | 표시된 방향을 반드시 준수해야 함 | 데이터시트 한계 내에서 양방향으로 전류 차단 가능 |
| 단자 표시 | +, -, 라인/부하 또는 화살표를 주로 사용함 | 무극성 또는 양방향으로 표시될 수 있음 |
| 주요 위험 요소 | 역방향 배선 시 아크 차단 성능이 저하될 수 있음 | 전압, 전류 및 차단 용량은 여전히 일치해야 함 |
| 가장 적합 | 단방향 DC 회로 | 배터리, 저장 장치 또는 승인된 양방향 DC 회로 |
모든 DC 차단기가 무극성이라고 가정하지 마십시오. 또한 “라인”이 항상 양극을 의미하거나 “부하”가 항상 음극을 의미한다고 가정해서도 안 됩니다. 배선도와 데이터시트에 따라 결정됩니다.
DC MCB 대 DC MCCB
용어 DC MCB 그리고 DC MCCB 서로 다른 차단기 제품군을 지칭함.
| 기능 | DC MCB | DC MCCB |
|---|---|---|
| 전체 명칭 | 직류 소형 차단기 | 직류 배선용 차단기 |
| 일반적인 역할 | 모듈형 분기 또는 스트링 보호 | 고전류 피더 또는 메인 DC 보호 |
| 마운팅 | DIN 레일 모듈형 패널 | 대형 배전반 또는 인클로저 |
| 현재 범위 | 제품군에 따라 낮음에서 중간 수준 | 프레임에 따라 중간에서 높은 수준 |
| 설정 | 일반적으로 고정된 트립 특성 | 대형 프레임의 경우 조정 가능한 설정 제공 가능 |
| 일반적인 애플리케이션 | PV 스트링, DC 제어 회로, 통신 분기 회로 | 배터리 피더, 산업용 DC 회로, 주 DC 배전 |
회로에 높은 전류, 더 높은 단락 성능 또는 조정 가능한 보호 기능이 필요한 경우, 모듈형 DC MCB만으로 충분하다고 가정하기보다는 DC MCCB 또는 조정된 퓨즈/차단기 설계를 검토하십시오.
DC 차단기의 주요 정격
| 평가 | 확인할 사항 | 왜 중요한가 |
|---|---|---|
| 정격 DC 전압 | 차단기가 차단할 수 있는 최대 직류(DC) 전압 | 직류(DC) 정격 전압은 교류(AC) 정격과 다름 |
| 정격 전류 | 연속 동작 전류 | 부하 및 도체 보호 규격과 일치해야 함 |
| 단 용량 | 정격 직류(DC) 전압에서 차단기가 차단할 수 있는 최대 고장 전류 | 사용 가능한 단락 전류를 초과해야 합니다. |
| 극 수 | 1P, 2P, 3P, 4P | 도체 스위칭 및 직렬 아크 차단에 영향을 미침 |
| 극성 | 유극성, 무극성, 전원/부하 방향 | 잘못된 극성은 직류(DC) 아크 소호에 영향을 줄 수 있음 |
| 트립 곡선 또는 특성 | 과부하 및 순시 트립 동작 | 부하 유형 및 돌입 전류에 적합해야 함 |
| 표준 및 마킹 | IEC, UL 또는 프로젝트 요구 프레임워크 | 정격 환경 확인 |
DC 차단기를 암페어 수치만으로 선택하지 마십시오. 전압, 차단 용량 또는 극성이 일치하지 않으면 32A 차단기가 한 DC 시스템에서는 적합할 수 있어도 다른 시스템에서는 위험할 수 있습니다.
주요 표준: IEC 60947-2, UL 489, UL 1077 및 UL 489B
동일한 플라스틱 하우징 크기라도 테스트된 성능은 크게 다를 수 있으므로 표준은 중요합니다. AC 분기 회로, DC 보조 보호, PV DC용 또는 산업용 DC 배전용으로 표시된 차단기를 상호 교환 가능한 것으로 취급해서는 안 됩니다.
| 표준 / 마킹 컨텍스트 | 공통 관련성 | 확인할 사항 |
|---|---|---|
| IEC 60947-2 | 산업용 MCB/MCCB를 포함한 저압 회로 차단기 | DC 정격 전압, 사용 환경, 차단 용량, 극성, 극 배선 |
| IEC 60898-1 | 가정용 및 이와 유사한 AC 소형 회로 차단기 | 장치에 유효한 DC 정격이 명시되어 있지 않은 경우 DC 사용에 적합하다고 가정하지 말 것 |
| UL 489 | 북미 시장의 배선용 차단기(MCCB) 및 분기 회로 차단기 | 해당 차단기가 요구되는 DC 전압 및 용도에 대해 인증(Listed)되었는지 여부 |
| UL 1077 | 장비 내부용 보조 보호 장치 | 분기 회로 차단기와는 다르며, 적용 제한 사항이 중요함 |
| UL 489B | UL 환경에서의 태양광 DC 차단기 | 해당되는 경우 PV DC 회로에 적용 가능 |
가장 안전한 해석은 다음과 같음: 제품의 외형이나 카탈로그 제목만 보지 말고 데이터시트에 인쇄된 표준 및 정격을 사용할 것. 차단기가 태양광 접속반, 배터리 캐비닛, 전기차 충전기 또는 산업용 DC 패널에 사용되는 경우, 프로젝트 사양에 따라 특정 표준 경로가 요구될 수 있음.
현장 사례: “DC 정격” 라벨만으로는 충분하지 않은 이유
제어반 검토 시, 명확한 전압, 차단 용량, 극성 및 배선도 없이 단순히 “DC 정격”으로만 설명된 모듈형 차단기는 흔히 발견되는 위험 신호임. 이는 엔지니어링 승인을 위한 충분한 정보가 아님.
예를 들어, 차단기가 저전압 DC 제어 회로에는 적합할 수 있으나 고전압 PV 스트링에는 부적합할 수 있습니다. 또 다른 차단기는 정의된 전원/부하 방향으로 배선될 때만 정상적으로 차단될 수 있습니다. 두 경우 모두 DIN 레일 위에서는 장치가 올바르게 보일 수 있지만, 실제 고장 조건에서는 잘못된 선택일 수 있습니다.
DC 차단기를 승인하기 전에 다음 네 가지 항목을 함께 확인하십시오: DC 정격 전압, 가용 고장 전류, 극성/배선도 및 적용 가능한 표준 마킹.
DC 회로 차단기를 안전하게 선정하는 방법
DC 차단기 선정은 애플리케이션에 따라 다릅니다. 모든 DC 회로에 하나의 범용 승수를 적용하지 마십시오.
안전한 선정 절차는 다음과 같습니다:
- 공칭 전압뿐만 아니라 최대 DC 시스템 전압을 확인하십시오.
- 작동 전류 및 연속 부하 요구 사항을 계산하십시오.
- 도체의 허용 전류 및 온도 조건을 확인하십시오.
- 가용 고장 전류 및 요구되는 차단 용량을 검증하십시오.
- 극성 배선 및 극성을 확인하십시오.
- 애플리케이션에 맞는 차단기를 선택하십시오: PV, 배터리, EV, 통신, 선박 또는 산업용 DC.
- 현지 규정, 장비 지침 및 제품 데이터시트 요구 사항을 준수하십시오.
상세한 선정 단계는 다음을 참조하십시오. 직류(DC) 차단기 선정 방법.
DC 회로 차단기 응용 분야
| 응용 프로그램 | DC 차단기 선정의 중요성 |
|---|---|
| 태양광 PV | 높은 스트링 전압, 저온 시 Voc, 역전류 조건, 결합기(Combiner) 아키텍처 |
| 배터리 시스템 | 높은 고장 에너지, 양방향 전류, BMS 조정 |
| EV 충전 장비 | DC 버스 아키텍처 및 장비 레벨 보호 조정 |
| 통신용 DC 전원 | 낮은 전압이지만 잠재적으로 높은 배터리 백업 고장 전류 |
| 선박 및 차량용 DC | 진동, 소형 패널, 배터리 회로, 저전압 대전류 부하 |
| 산업용 직류(DC) 배전 | 정류기, 드라이브, 제어 장치, DC 부하 및 고장 전류 조정 |
PV, 배터리 및 EV 애플리케이션의 차이점은 다음을 참조하십시오. 태양광, 배터리 및 EV 시스템용 DC 차단기.
흔히 발생하는 DC 차단기 실수
실수 1: DC 회로에 AC 차단기 사용
AC 전용 정격은 DC 차단 능력을 보장하지 않습니다. 명확한 DC 전압 및 차단 용량 정격이 명시된 장치를 사용하십시오.
실수 2: 극성 무시
극성이 있는 DC 차단기를 반대로 배선하면 위험할 수 있습니다. +/-, 전원/부하, 화살표 및 데이터시트를 확인하십시오.
실수 3: 전류 정격만 보고 선택하기
DC 회로에서는 전압 정격과 차단 용량이 암페어 정격만큼 중요합니다.
실수 4: 다극 DC 차단기(MCB)의 배선 오류
일부 고전압 DC 차단기는 특정 패턴에 따라 극을 직렬로 연결해야 합니다. 극 수만 보고 배선을 추측하지 마십시오.
실수 5: 배터리 회로와 태양광(PV) 회로를 동일하게 취급하는 것
태양광 스트링, 배터리 뱅크, DC 충전기는 고장 특성과 전류 방향 문제가 서로 다릅니다.
자주 묻는 질문
DC 차단기란 무엇입니까?
DC 차단기는 과부하 또는 단락 상태에서 직류 회로를 차단하는 보호 장치입니다. 반드시 DC 전압 및 DC 차단 용량에 대한 정격을 갖추어야 합니다.
DC 차단기는 어디에 사용됩니까?
DC 차단기는 태양광 발전, 배터리 저장 장치, 전기차 충전 설비, 통신용 DC 전원, 선박용 패널, 산업용 DC 배전 및 제어 회로에 사용됩니다.
AC 차단기를 DC에 사용할 수 있습니까?
차단기 데이터시트에 전압, 전류 및 차단 용량에 대한 DC 정격이 명시적으로 제공된 경우에만 가능합니다. AC 차단기가 DC에 적합하다고 가정하지 마십시오.
왜 DC는 AC보다 차단하기가 더 어렵습니까?
DC 전류는 AC 전류처럼 자연스럽게 0점을 통과하지 않습니다. 따라서 차단기는 적절한 접점 간격, 아크 슈트 설계, 자기 소호(magnetic blowout) 또는 기타 아크 제어 방식을 사용하여 강제로 아크를 소멸시켜야 합니다.

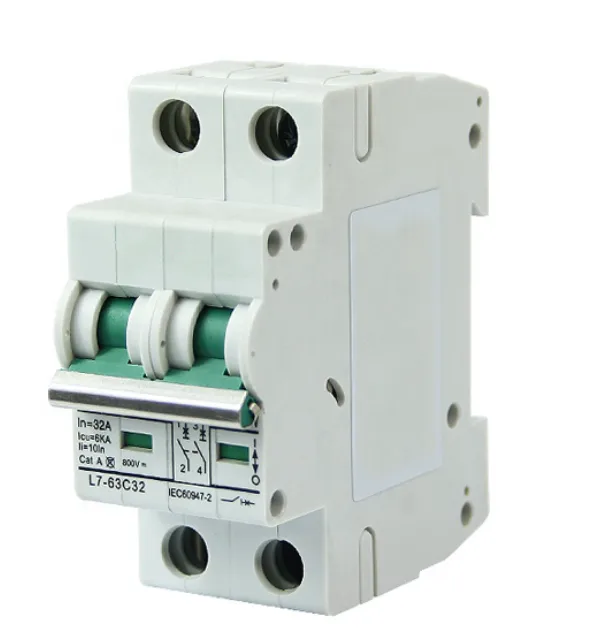

DC MCB란 무엇입니까?
DC MCB는 DC 회로용으로 정격된 모듈형 소형 차단기입니다. 태양광 스트링, DC 제어 회로, 통신 분기 회로 및 소형 DC 배전반에 일반적으로 사용됩니다.
DC MCCB란 무엇입니까?
DC MCCB는 직류 회로용으로 정격된 배선용 차단기입니다. 일반적으로 대전류 피더, 배터리 회로, 산업용 DC 시스템 및 주 DC 보호 장치에 사용됩니다.
DC 차단기의 극성이 중요한가요?
네, 차단기가 유극형인 경우 중요합니다. 유극형 DC 차단기는 표시된 극성과 전류 방향에 따라 배선해야 합니다. 무극형 차단기는 유연성이 더 높지만 여전히 데이터시트의 제한 사항을 준수해야 합니다.
DC 차단기 배선도란 무엇인가요?
배선도는 DC 전원, 부하, 극성 및 차단기 극을 어떻게 연결해야 하는지 보여줍니다. DC MCB의 경우, 배선도는 더 높은 DC 전압을 위해 여러 극을 직렬로 연결해야 하는 조건을 보여줄 수도 있습니다.
DC 차단기에서 가장 먼저 확인해야 할 정격은 무엇인가요?
최대 DC 전압 정격을 먼저 확인한 다음, 전류 정격, 차단 용량, 극성, 극 배선 및 적용 부하를 확인하십시오.
관련 VIOX 리소스
- DC MCB 제품 페이지
- 직류(DC) 차단기 선정 방법
- DC 차단기 극성 가이드
- 1000V 직류(DC) 소형 차단기(MCB) 설계 과제
- DC 절연기(Isolator) vs DC 차단기(Circuit Breaker)
결론
DC 차단기는 직류 회로를 과부하 및 단락 상태로부터 보호하지만, DC 보호는 AC 보호와는 다릅니다. DC 아크는 차단하기가 더 어렵고, 극성이 중요할 수 있으며, 정격 전압이 매우 중요합니다.
신뢰할 수 있는 선정을 위해 DC 전압, 전류, 차단 용량, 극 배선, 극성, 트립 특성 및 적용 부하를 확인하십시오. 프로젝트를 위한 제품을 선정할 때는 단순히 암페어 정격만 보지 말고, 시스템 배선도와 차단기 데이터시트부터 시작하십시오.
