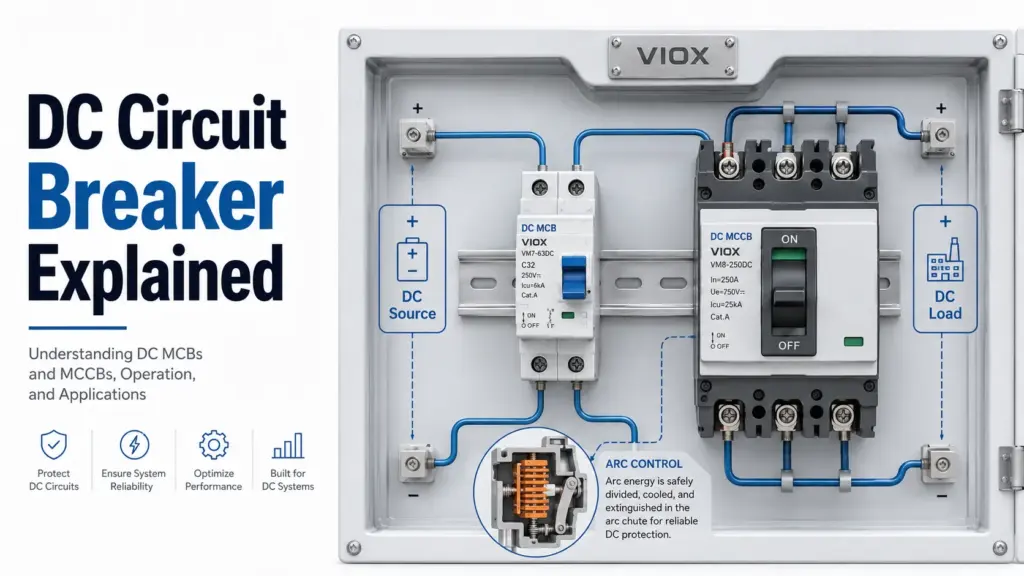

A Автоматический выключатель постоянного тока это защитное коммутационное устройство, предназначенное для размыкания цепи постоянного тока при перегрузке или коротком замыкании. В отличие от выключателей переменного тока, выключатель постоянного тока должен гасить дугу постоянного тока без использования естественного перехода тока через ноль.
Проще говоря: автоматический выключатель постоянного тока защищает цепь, размыкая её при превышении допустимого уровня тока, однако он должен быть специально рассчитан и спроектирован для работы с напряжением постоянного тока, гашения дуги постоянного тока, учета полярности и обеспечения необходимой отключающей способности..
Типичные области применения выключателей постоянного тока включают солнечные фотоэлектрические системы, системы накопления энергии на аккумуляторах, оборудование для зарядки электромобилей, системы питания телекоммуникаций, судовые панели постоянного тока, промышленные системы распределения постоянного тока и цепи управления.
При выборе оборудования на объекте ошибка часто заключается не только в неправильном выборе номинала тока. Инженеры могут выбрать устройство, которое внешне подходит, но имеет неверные номинальное напряжение постоянного тока, требования к полярности или стандарт отключающей способности. Эта ошибка может не проявиться во время нормальной эксплуатации; она обнаруживается, когда выключателю необходимо прервать дугу постоянного тока.
Основные выводы
- Выключатель постоянного тока — это не просто выключатель переменного тока с другой маркировкой. Дугу постоянного тока гасить сложнее.
- При выборе автоматического выключателя постоянного тока необходимо учитывать номинальное напряжение, номинальный ток, отключающую способность, конфигурацию полюсов, полярность и схему подключения.
- Поляризованный автоматический выключатель постоянного тока должен быть подключен в соответствии с указанной полярностью или направлением источника/нагрузки.
- Неполяризованный автоматический выключатель постоянного тока лучше подходит для цепей, где возможно изменение направления тока, например, в некоторых схемах аккумуляторных батарей или гибридных инверторов.
- Модульные автоматические выключатели постоянного тока (MCB) обычно используются для групповых цепей; автоматические выключатели в литом корпусе (MCCB) постоянного тока применяются для фидерных линий с более высокими токами или для промышленной защиты цепей постоянного тока.
- Не используйте автоматический выключатель, предназначенный только для переменного тока, в цепи постоянного тока, если в техническом паспорте прямо не указаны необходимые характеристики для постоянного тока.
Краткий обзор автоматических выключателей постоянного тока
| Предмет | Что это означает |
|---|---|
| Полное значение | Автоматический выключатель постоянного тока |
| Основная функция | Размыкает цепь постоянного тока при перегрузке или коротком замыкании |
| Основная проблема | Дуга постоянного тока не проходит через ноль естественным образом, в отличие от переменного тока |
| Типовая продукция | Автоматический выключатель постоянного тока (MCB), силовой автоматический выключатель постоянного тока (MCCB), воздушный автоматический выключатель постоянного тока, высоковольтный выключатель постоянного тока |
| Ключевые номинальные характеристики | Напряжение постоянного тока, номинальный ток, отключающая способность по постоянному току, полярность, схема подключения полюсов |
| Общие применения | Солнечные фотоэлектрические системы, аккумуляторные батареи, электромобили, телекоммуникации, морское оборудование, промышленные системы постоянного тока, цепи управления |
| Основное предостережение | Номинальные характеристики выключателей переменного тока не могут считаться применимыми для использования в цепях постоянного тока |
Чем автоматические выключатели постоянного тока отличаются от автоматических выключателей переменного тока
Переменный ток естественным образом проходит через ноль каждые полпериода. Этот переход через ноль помогает автоматическому выключателю переменного тока гасить дугу после размыкания контактов.
Постоянный ток не имеет такого естественного перехода через ноль. После размыкания контактов дуга может продолжать гореть, если конструкция выключателя не принуждает её растягиваться, охлаждаться, дробиться и гаснуть.
| Характеристика | Автоматический выключатель переменного тока | Автоматический выключатель постоянного тока |
|---|---|---|
| Поведение тока | Чередуется и проходит через ноль | Течет в одном направлении при нормальных условиях |
| Гашение дуги | Облегчается естественным переходом тока через ноль | Требует более эффективной конструкции дугогасительного устройства |
| Конструкция дугогасительной камеры | Предназначен для гашения дуги переменного тока | Предназначен для гашения устойчивой дуги постоянного тока |
| Вопрос полярности | Обычно менее критично | Может быть критичным в поляризованных конструкциях |
| Application examples | Цепи переменного тока в зданиях, распределение переменного тока | Фотоэлектрические цепочки, аккумуляторные цепи, панели постоянного тока, оборудование для электромобилей |
Именно поэтому автоматический выключатель должен иметь четко указанные номинальные характеристики постоянного тока для соответствующего напряжения и тока короткого замыкания. Устройство, предназначенное только для переменного тока, не должно использоваться в качестве автоматического выключателя постоянного тока.
Принцип работы автоматического выключателя постоянного тока
Когда автоматический выключатель постоянного тока размыкается под нагрузкой или при возникновении неисправности, его контакты расходятся и возникает электрическая дуга. Выключатель должен направить эту дугу в дугогасительную камеру и безопасно ее погасить.
Типичные элементы дугогашения автоматических выключателей постоянного тока могут включать:
- размыкание контактов с достаточным изоляционным расстоянием;
- дугоотводные рога, которые направляют дугу в сторону от контактов;
- дугогасительные камеры, которые разделяют и охлаждают дугу;
- постоянные магниты или катушки магнитного дутья, которые направляют дугу в дугогасительную камеру;
- несколько полюсов, соединенных последовательно для обеспечения более высоких номинальных значений напряжения постоянного тока.
Точная внутренняя конструкция зависит от типа автоматического выключателя и класса напряжения. Малогабаритные автоматические выключатели постоянного тока (MCB), силовые автоматические выключатели постоянного тока (MCCB) и высоковольтные выключатели постоянного тока имеют различную конструкцию.
Катушка магнитного дутья и гашение дуги постоянного тока
Некоторые выключатели постоянного тока используют магнитное дутье принцип. Когда ток протекает через выключатель, магнитная сила помогает вытолкнуть дугу из зоны контактов в дугогасительную камеру.
В поляризованном выключателе постоянного тока это движение дуги может зависеть от направления тока. Если выключатель подключен неправильно, он может проводить ток в нормальном режиме, но при размыкании дуга может быть направлена в противоположную сторону. Именно поэтому маркировка полярности важна во многих конструкциях выключателей постоянного тока.
Для получения более подробной информации о полярности см. Руководство по полярности автоматических выключателей постоянного тока VIOX.
Схема подключения автоматического выключателя постоянного тока: источник, нагрузка и полярность
Базовый автоматический выключатель постоянного тока устанавливается последовательно в защищаемую цепь. Точная схема подключения зависит от системы, типа выключателя, количества полюсов и схемы производителя.
Источник пост. тока (+) -> Автоматический выключатель пост. тока -> Нагрузка пост. тока (+)
Во многих низковольтных цепях постоянного тока автоматический выключатель устанавливается в положительный проводник. В других системах могут коммутироваться или защищаться как положительный, так и отрицательный проводники. В высоковольтных применениях автоматических выключателей постоянного тока (MCB) несколько полюсов могут быть соединены последовательно для увеличения способности гашения дуги.
Всегда проверяйте:
+и-маркировка клемм;- направление линии/нагрузки или источника/нагрузки;
- требуемое последовательное соединение полюсов;
- является ли автоматический выключатель поляризованным или неполяризованным;
- рассчитано ли устройство на фактическое напряжение постоянного тока.
Полярность автоматического выключателя постоянного тока: поляризованный и неполяризованный
Полярность — одно из важнейших различий между автоматическими выключателями постоянного тока и многими автоматическими выключателями переменного тока.
| Предмет | Поляризованный выключатель постоянного тока | Неполяризованный выключатель постоянного тока |
|---|---|---|
| Направление тока | Необходимо соблюдать указанное направление | Может прерывать ток в любом направлении в пределах ограничений, указанных в техническом паспорте |
| Маркировка клемм | Часто используются обозначения +, -, линия/нагрузка или стрелки | Может быть помечен как нечувствительный к полярности или двунаправленный |
| Основной риск | Обратное подключение может снизить эффективность гашения дуги | По-прежнему необходимо соответствие по напряжению, току и отключающей способности |
| Лучше всего подходит | Однонаправленные цепи постоянного тока | Аккумуляторные, накопительные или двунаправленные цепи постоянного тока, где это разрешено |
Не следует полагать, что каждый автоматический выключатель постоянного тока является неполяризованным. Также не следует полагать, что “линия” всегда означает плюс, а “нагрузка” — минус. Решающее значение имеют схема подключения и технический паспорт.
Автоматический выключатель постоянного тока (DC MCB) против автоматического выключателя в литом корпусе постоянного тока (DC MCCB)
Термины DC MCB и Автоматический выключатель постоянного тока в литом корпусе (DC MCCB) относятся к различным семействам автоматических выключателей.
| Характеристика | DC MCB | Автоматический выключатель постоянного тока в литом корпусе (DC MCCB) |
|---|---|---|
| Полное наименование | Модульный автоматический выключатель постоянного тока | Автоматический выключатель постоянного тока в литом корпусе |
| Типичная роль | Модульная защита ответвлений или стрингов | Защита фидеров с более высоким током или главная защита цепей постоянного тока |
| Монтаж | Модульные щиты на DIN-рейку | Крупногабаритные распределительные щиты или шкафы |
| Диапазон тока | От низкого до среднего, в зависимости от семейства продуктов | От среднего до высокого, в зависимости от типоразмера корпуса |
| Настройки | Обычно фиксированные характеристики срабатывания | Могут предлагать регулируемые настройки в более крупных типоразмерах |
| Общие применения | Фотоэлектрические цепочки, цепи управления постоянного тока, телекоммуникационные ответвления | Фидеры аккумуляторных батарей, промышленные цепи постоянного тока, главное распределение постоянного тока |
Если цепь требует высокого тока, более высокой отключающей способности или регулируемой защиты, рассмотрите использование автоматического выключателя в литом корпусе (MCCB) постоянного тока или согласованной комбинации предохранитель/выключатель, вместо того чтобы полагаться только на модульный автоматический выключатель (MCB) постоянного тока.
Ключевые номинальные характеристики автоматического выключателя постоянного тока
| Рейтинг | Что проверить | Почему это важно |
|---|---|---|
| Номинальное напряжение постоянного тока | Максимальное напряжение постоянного тока, которое может прервать автоматический выключатель | Номинальное напряжение постоянного тока не совпадает с номинальным напряжением переменного тока |
| Номинальный ток | Номинальный рабочий ток | Должен соответствовать защите нагрузки и проводника |
| Отключающая способность | Максимальный ток короткого замыкания, который автоматический выключатель может прервать при номинальном напряжении постоянного тока | Должен превышать доступный ток короткого замыкания |
| Количество полюсов | 1P, 2P, 3P, 4P | Влияет на коммутацию проводников и гашение последовательной дуги |
| Полярность | Поляризованный, неполяризованный, направление источника/нагрузки | Неправильная полярность может повлиять на гашение дуги постоянного тока |
| Кривая или характеристика срабатывания | Характеристики срабатывания при перегрузке и мгновенного расцепления | Должен соответствовать типу нагрузки и пусковым токам |
| Стандарты и маркировка | Стандарты IEC, UL или требования проекта | Подтверждает контекст номинальных характеристик |
Не выбирайте автоматический выключатель постоянного тока только по номинальному току. Выключатель на 32 А может быть правильным выбором в одной системе постоянного тока и небезопасным в другой, если напряжение, отключающая способность или полярность не соответствуют требованиям.
Важные стандарты: IEC 60947-2, UL 489, UL 1077 и UL 489B
Стандарты имеют значение, поскольку один и тот же размер пластикового корпуса может скрывать совершенно разные протестированные возможности. Выключатель, предназначенный для цепей переменного тока, дополнительной защиты цепей постоянного тока, фотоэлектрических систем или промышленного распределения постоянного тока, не должен считаться взаимозаменяемым.
| Стандарт / Контекст маркировки | Общие положения | Что необходимо проверить |
|---|---|---|
| МЭК 60947-2 | Низковольтные автоматические выключатели, включая многие промышленные применения MCB/MCCB | Номинальное напряжение постоянного тока, контекст использования, отключающая способность, полярность, схема подключения полюсов |
| IEC 60898-1 | Бытовые и аналогичные автоматические выключатели переменного тока | Не следует предполагать пригодность для постоянного тока, если устройство не имеет соответствующего номинала для DC |
| УЛ 489 | Автоматические выключатели в литом корпусе и выключатели ответвленных цепей на рынках Северной Америки | Наличие сертификации выключателя для требуемого напряжения постоянного тока и области применения |
| УЛ 1077 | Дополнительные защитные устройства для использования внутри оборудования | Не то же самое, что автоматический выключатель ответвленной цепи; ограничения по применению имеют значение |
| UL 489B | Фотоэлектрические автоматические выключатели постоянного тока в контексте стандартов UL | Применимо для цепей постоянного тока в фотоэлектрических системах, где это уместно |
Самая безопасная трактовка проста: используйте стандарт и номинальные характеристики, указанные в техническом паспорте, а не только внешний вид изделия или название в каталоге. Если автоматический выключатель используется в блоке сумматоров солнечных панелей, аккумуляторном шкафу, зарядном устройстве для электромобилей или промышленном щите постоянного тока, спецификация проекта может также требовать соблюдения определенного стандарта.
Пример из практики: почему маркировки “DC Rated” недостаточно
При проверке панелей управления распространенным тревожным сигналом является модульный выключатель, описанный только как “DC rated” (рассчитанный на постоянный ток) без четкого указания напряжения, отключающей способности, полярности и схемы подключения. Этой информации недостаточно для инженерного одобрения.
Например, автоматический выключатель может подходить для низковольтной цепи управления постоянного тока, но быть непригодным для высоковольтной фотоэлектрической цепи. Другой выключатель может корректно размыкать цепь только при соблюдении определенного направления подключения источника/нагрузки. В обоих случаях устройство может выглядеть установленным на DIN-рейку правильно, но при этом не соответствовать условиям возникновения реальной неисправности.
Перед утверждением автоматического выключателя постоянного тока проверьте четыре параметра в совокупности: Номинальное напряжение постоянного тока, доступный ток короткого замыкания, полярность/схема подключения и маркировка применимого стандарта..
Как безопасно подобрать номинал автоматического выключателя постоянного тока
Выбор номинала выключателя постоянного тока зависит от области применения. Избегайте использования одного универсального коэффициента для всех цепей постоянного тока.
Процесс безопасного выбора включает:
- Подтверждение максимального напряжения системы постоянного тока, а не только номинального напряжения.
- Расчет рабочего тока и требований к нагрузке при длительном режиме работы.
- Проверьте допустимую токовую нагрузку проводников и температурные условия.
- Проверьте доступный ток короткого замыкания и требуемую отключающую способность.
- Подтвердите правильность подключения полюсов и полярность.
- Подберите автоматический выключатель в соответствии с областью применения: фотоэлектрические системы (PV), аккумуляторные батареи, зарядные устройства для электромобилей (EV), телекоммуникации, морское оборудование или промышленное оборудование постоянного тока.
- Соблюдайте требования местных нормативных документов, инструкций к оборудованию и технических паспортов изделий.
Подробные этапы выбора см. в Как выбрать автоматический выключатель постоянного тока.
Применение выключателей постоянного тока
| Приложение | Почему важен правильный выбор автоматического выключателя постоянного тока |
|---|---|
| Солнечная фотоэлектрика | Высокое напряжение стринга, напряжение холостого хода (Voc) при низких температурах, условия обратного тока, архитектура сумматора (комбайнера) |
| Аккумуляторные системы | Высокая энергия повреждения, двунаправленный ток, координация с BMS |
| оборудование для зарядки электромобилей | Архитектура шины постоянного тока и координация защиты на уровне оборудования |
| Телекоммуникационное питание постоянного тока | Более низкое напряжение, но потенциально высокий ток короткого замыкания от аккумуляторных батарей |
| Судовые и транспортные системы постоянного тока | Вибрация, компактные панели, цепи аккумуляторов, работа при низком напряжении и высоком токе |
| Промышленное распределение постоянного тока | Выпрямители, приводы, системы управления, нагрузки постоянного тока и координация токов короткого замыкания |
Различия в применении для фотоэлектрических систем, аккумуляторов и электромобилей см. Автоматические выключатели постоянного тока для солнечных, аккумуляторных систем и систем электромобилей.
Распространенные ошибки при выборе автоматических выключателей постоянного тока
Ошибка 1: Использование автоматического выключателя переменного тока в цепи постоянного тока
Номинал только для переменного тока не подтверждает способность отключения постоянного тока. Используйте устройство с четко указанным номинальным напряжением постоянного тока и отключающей способностью.
Ошибка 2: Игнорирование полярности
Поляризованный автоматический выключатель постоянного тока может быть опасен при неправильном подключении. Проверяйте маркировку +/-, источник/нагрузку, стрелки и технический паспорт.
Ошибка 3: Выбор только по номинальному току
Номинальное напряжение и отключающая способность так же важны, как и номинальный ток в цепях постоянного тока.
Ошибка 4: Неправильное подключение многополюсных автоматических выключателей постоянного тока.
Некоторые высоковольтные автоматические выключатели постоянного тока требуют последовательного соединения полюсов по определенной схеме. Не пытайтесь определить схему подключения только по количеству полюсов.
Ошибка 5: Одинаковое отношение к цепям аккумуляторных батарей и фотоэлектрических систем.
Фотоэлектрические цепочки, аккумуляторные сборки и зарядные устройства постоянного тока имеют различные характеристики поведения при неисправностях и проблемы с направлением тока.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Что такое автоматический выключатель постоянного тока?
Автоматический выключатель постоянного тока — это защитное устройство, которое размыкает цепь постоянного тока при перегрузке или коротком замыкании. Он должен быть рассчитан на напряжение постоянного тока и отключение постоянного тока.
Для чего используется автоматический выключатель постоянного тока?
Автоматические выключатели постоянного тока используются в солнечных фотоэлектрических системах, системах накопления энергии на аккумуляторах, оборудовании для зарядки электромобилей, телекоммуникационных системах питания постоянного тока, судовых электрощитах, промышленных системах распределения постоянного тока и цепях управления.
Можно ли использовать автоматический выключатель переменного тока для цепей постоянного тока?
Только в том случае, если в техническом паспорте выключателя прямо указаны требуемые номинальные параметры постоянного тока по напряжению, силе тока и отключающей способности. Не следует полагать, что выключатель переменного тока подходит для постоянного тока.
Почему разрыв цепи постоянного тока сложнее, чем переменного?
Ток постоянного тока не проходит через нулевое значение естественным образом, как переменный ток. Выключатель должен принудительно гасить дугу, используя соответствующее расстояние между контактами, конструкцию дугогасительной камеры, магнитное дутье или другие методы управления дугой.
Что такое автоматический выключатель постоянного тока (DC MCB)?
DC MCB — это модульный миниатюрный автоматический выключатель, рассчитанный на работу в цепях постоянного тока. Он обычно используется в фотоэлектрических цепочках, цепях управления постоянного тока, телекоммуникационных ответвлениях и компактных распределительных щитах постоянного тока.
Что такое автоматический выключатель в литом корпусе для постоянного тока (DC MCCB)?
Автоматический выключатель в литом корпусе (MCCB) постоянного тока — это устройство защиты, рассчитанное на работу в цепях постоянного тока. Обычно он используется для фидеров с высокими токами, аккумуляторных цепей, промышленных систем постоянного тока и в качестве главного устройства защиты цепей постоянного тока.
Имеет ли значение полярность автоматического выключателя постоянного тока?
Да, если выключатель является поляризованным. Поляризованный выключатель постоянного тока должен быть подключен в соответствии с указанной полярностью и направлением тока. Неполяризованные выключатели более универсальны, но все равно должны использоваться в пределах ограничений, указанных в техническом паспорте.
Что такое схема подключения автоматического выключателя постоянного тока?
Схема подключения показывает, как должны быть соединены источник постоянного тока, нагрузка, полярность и полюса выключателя. Для автоматических выключателей (MCB) постоянного тока на схеме также может быть показано необходимое последовательное соединение нескольких полюсов для работы при более высоком напряжении постоянного тока.
Какой номинальный параметр автоматического выключателя постоянного тока следует проверить в первую очередь?
Начните с максимального номинального напряжения постоянного тока, затем проверьте номинальный ток, отключающую способность, полярность, схему подключения полюсов и условия эксплуатации.
Связанные ресурсы VIOX
- Страница продукта автоматического выключателя (MCB) постоянного тока
- Как выбрать автоматический выключатель постоянного тока
- Руководство по полярности автоматических выключателей постоянного тока VIOX
- Проблемы проектирования автоматических выключателей (MCB) постоянного тока на 1000 В
- Разъединитель постоянного тока против автоматического выключателя постоянного тока
Заключение
Автоматический выключатель постоянного тока защищает цепи постоянного тока от перегрузок и коротких замыканий, однако защита в цепях постоянного тока отличается от защиты в цепях переменного тока. Дугу постоянного тока сложнее погасить, полярность может иметь значение, а номинальное напряжение является критически важным параметром.
Для надежного выбора необходимо учитывать напряжение постоянного тока, силу тока, отключающую способность, схему подключения полюсов, полярность, характеристику срабатывания и условия эксплуатации. При выборе оборудования для проекта начинайте со схемы подключения системы и технического паспорта выключателя, а не только с номинала силы тока.
