A Pemutus sirkuit DC adalah perangkat sakelar pelindung yang dirancang untuk memutus arus searah dalam kondisi beban lebih atau hubung singkat. Berbeda dengan pemutus arus AC, pemutus arus DC harus memadamkan busur api DC tanpa mengandalkan titik nol arus alami.
Secara sederhana: pemutus arus DC melindungi sirkuit DC dengan membuka sirkuit saat arus melebihi tingkat yang diizinkan, tetapi harus diberi peringkat dan dirancang khusus untuk tegangan DC, pemutusan busur api DC, polaritas, dan kapasitas pemutusan..
Aplikasi umum pemutus arus DC meliputi sistem PV surya, sistem penyimpanan energi baterai, peralatan pengisian daya kendaraan listrik (EV), daya DC telekomunikasi, panel DC kapal laut, distribusi DC industri, dan sirkuit kontrol.
Dalam pemilihan di lapangan, kesalahannya sering kali lebih mendalam daripada sekadar memilih peringkat ampere yang salah. Insinyur mungkin memilih perangkat yang terlihat benar secara fisik tetapi memiliki peringkat tegangan DC, persyaratan polaritas, atau konteks standar pemutusan yang salah. Kesalahan tersebut mungkin tidak muncul selama operasi normal; kesalahan itu muncul ketika pemutus arus diminta untuk memutus busur api DC.
Hal-hal Penting yang Dapat Dipetik
- Pemutus arus DC bukan sekadar pemutus arus AC dengan label yang berbeda. Busur api DC lebih sulit dipadamkan.
- Pemilihan pemutus arus DC harus memeriksa peringkat tegangan, peringkat arus, kapasitas pemutusan, konfigurasi kutub, polaritas, dan diagram pengkabelan.
- Pemutus arus DC terpolarisasi harus dipasang sesuai dengan polaritas yang ditandai atau arah sumber/beban.
- Pemutus arus DC non-polarisasi lebih cocok digunakan di mana arus dapat berbalik arah, seperti pada beberapa sirkuit baterai atau inverter hibrida.
- MCB DC biasanya digunakan untuk sirkuit cabang modular; MCCB DC digunakan untuk pengumpan arus yang lebih tinggi atau perlindungan DC industri.
- Jangan gunakan pemutus arus khusus AC pada sirkuit DC kecuali lembar data secara eksplisit menyediakan peringkat DC yang diperlukan.
Sekilas tentang Pemutus Arus DC
| Barang | Apa Artinya |
|---|---|
| Arti lengkap | Pemutus arus searah |
| Fungsi utama | Memutus sirkuit DC selama kondisi kelebihan beban atau hubungan arus pendek |
| Tantangan utama | Busur api DC tidak secara alami melewati titik nol seperti AC |
| Produk-produk umum | MCB DC, MCCB DC, pemutus sirkuit udara DC, pemutus sirkuit DC tegangan tinggi |
| Peringkat utama | Tegangan DC, arus pengenal, kapasitas pemutusan DC, polaritas, pengabelan kutub |
| Aplikasi umum | Tenaga surya PV, baterai, kendaraan listrik (EV), telekomunikasi, kelautan, DC industri, sirkuit kontrol |
| Peringatan utama | Peringkat pemutus sirkuit AC tidak dapat dianggap valid untuk penggunaan DC |

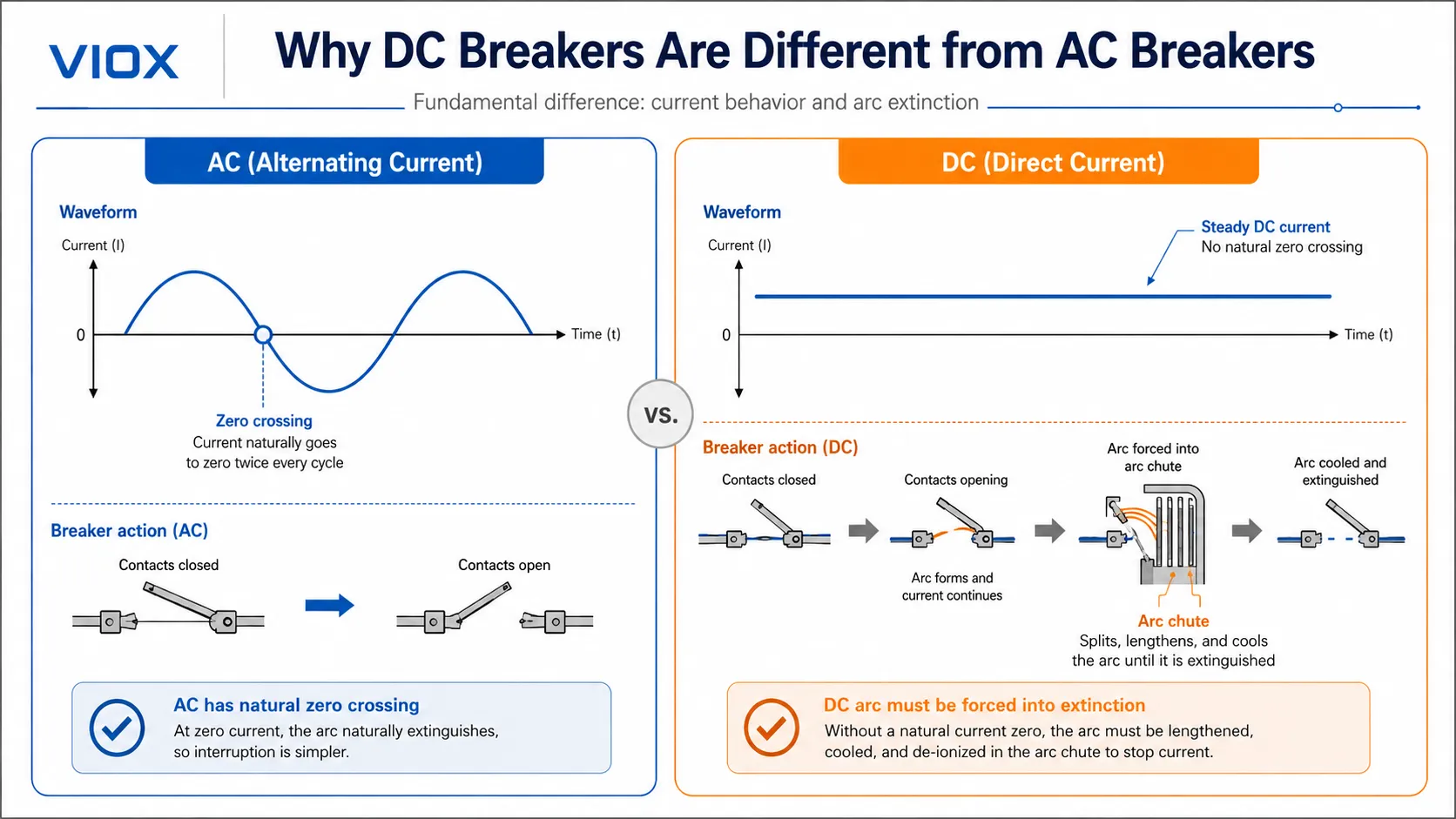

Mengapa Pemutus Sirkuit DC Berbeda dari Pemutus Sirkuit AC
Arus AC secara alami melintasi titik nol setiap setengah siklus. Perlintasan titik nol tersebut membantu pemutus arus AC memadamkan busur api setelah kontak terpisah.
Arus DC tidak memiliki perlintasan titik nol alami tersebut. Begitu kontak terbuka, busur api dapat terus berlanjut kecuali desain pemutus arus memaksanya untuk meregang, mendingin, terbagi, dan padam.
| Fitur | Pemutus Sirkuit AC | Pemutus Sirkuit DC |
|---|---|---|
| Perilaku arus | Berubah arah dan melintasi titik nol | Mengalir dalam satu arah di bawah kondisi normal |
| Pemutusan busur api | Dibantu oleh titik nol arus alami | Memerlukan desain kontrol busur api yang lebih kuat |
| Desain pemadam busur api (arc chute) | Dirancang untuk pemadaman busur api AC | Dirancang untuk pemadaman busur api DC yang berkelanjutan |
| Masalah polaritas | Biasanya kurang kritis | Bisa menjadi kritis pada desain terpolarisasi |
| Application examples | Sirkuit AC bangunan, distribusi AC | String PV, sirkuit baterai, panel DC, peralatan EV |
Inilah sebabnya mengapa pemutus arus harus memiliki peringkat DC yang eksplisit untuk tegangan dan arus gangguan yang dituju. Perangkat yang hanya ditandai untuk AC tidak boleh digunakan sebagai pemutus arus DC.
Cara Kerja Pemutus Arus DC
Ketika pemutus arus DC terbuka di bawah kondisi beban atau gangguan, kontaknya akan terpisah dan busur listrik akan terbentuk. Pemutus arus harus mengarahkan busur tersebut ke dalam struktur pengendali busur dan memadamkannya dengan aman.
Fitur pengendali busur pemutus arus DC yang umum meliputi:
- pemisahan kontak dengan jarak isolasi yang memadai;
- peluncur busur (arc runners) yang mengarahkan busur menjauh dari kontak;
- saluran busur (arc chutes) yang memecah dan mendinginkan busur;
- magnet permanen atau kumparan hembus magnetik (magnetic blowout coils) yang mendorong busur ke dalam saluran busur;
- beberapa kutub dihubungkan secara seri untuk peringkat tegangan DC yang lebih tinggi.
Desain internal yang tepat bergantung pada jenis pemutus arus dan kelas tegangan. MCB DC kecil, MCCB DC, dan pemutus arus DC tegangan tinggi tidak menggunakan konstruksi yang sama.
Kumparan Tiupan Magnetik dan Pemadaman Busur Api DC
Beberapa pemutus arus DC menggunakan hembusan magnetik (magnetic blowout) prinsip. Saat arus mengalir melalui pemutus arus, gaya magnet membantu mendorong busur api menjauh dari area kontak dan masuk ke dalam saluran pemadam busur api (arc chute).
Pada pemutus arus DC terpolarisasi, pergerakan busur api ini mungkin bergantung pada arah arus. Jika pemutus arus dipasang terbalik, ia mungkin masih dapat mengalirkan arus selama operasi normal, tetapi busur api dapat terdorong ke arah yang salah saat pemutus arus terbuka. Itulah sebabnya penandaan polaritas penting dalam banyak desain pemutus arus DC.
Untuk detail polaritas yang lebih mendalam, lihat Panduan Polaritas Pemutus Arus DC VIOX.

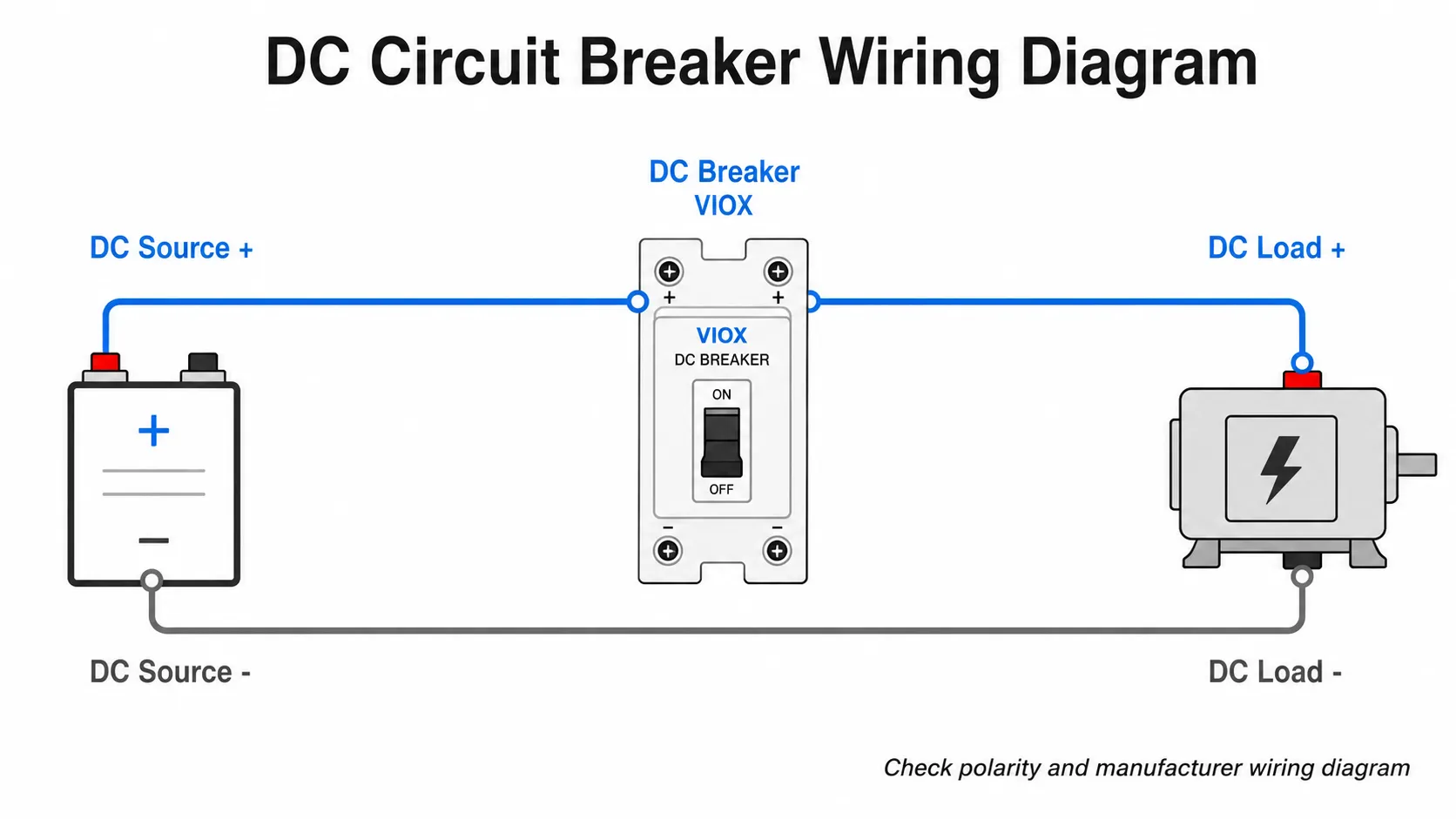

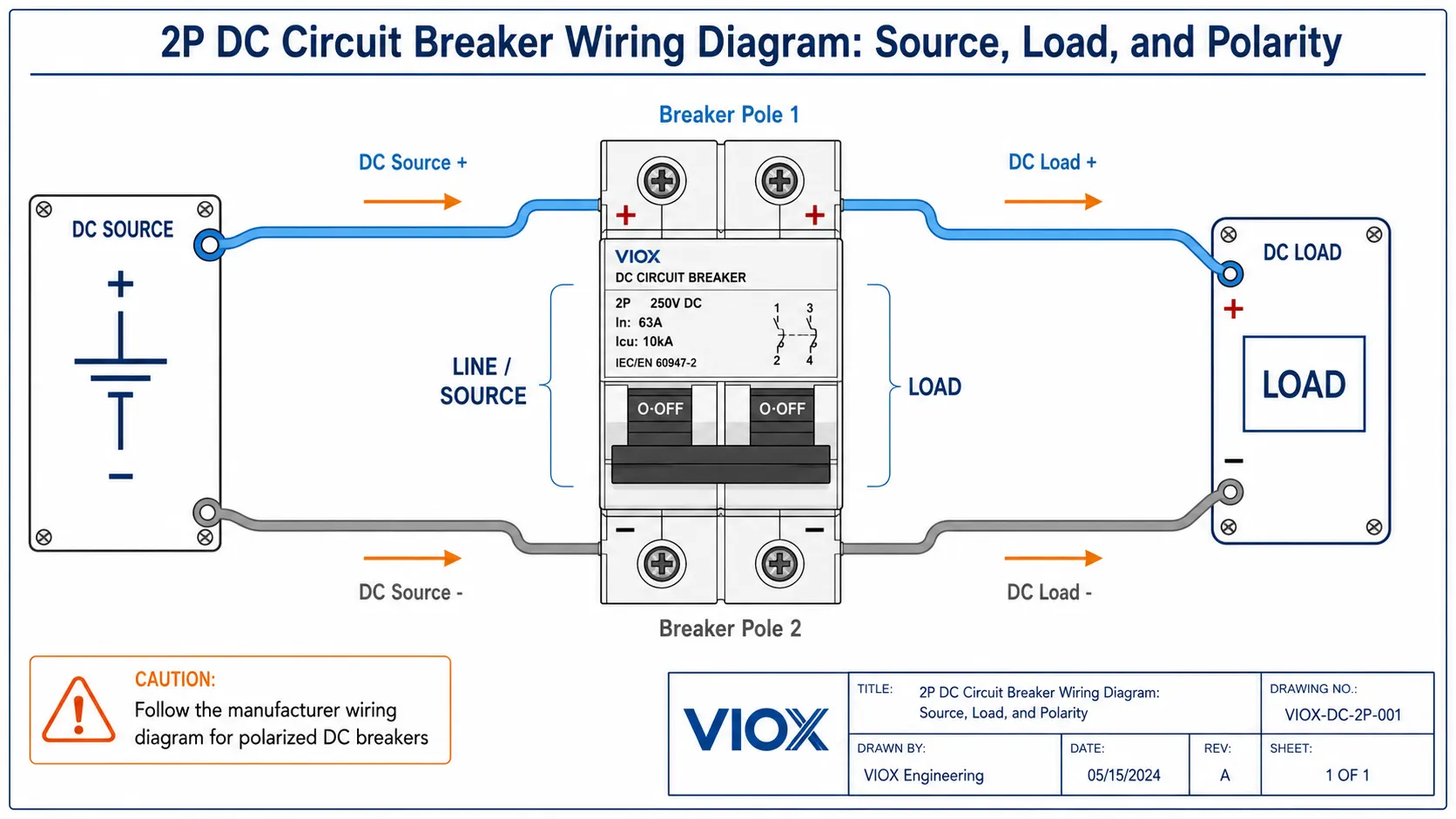

Diagram pengabelan pemutus arus DC: Sumber, Beban, dan Polaritas
Pemutus arus DC dasar dipasang secara seri dengan sirkuit yang dilindunginya. Pengabelan yang tepat bergantung pada sistem, jenis pemutus arus, jumlah kutub, dan diagram produsen.
Sumber DC (+) -> Pemutus arus DC -> Beban DC (+)
Pada banyak sirkuit DC tegangan rendah, pemutus arus dipasang pada konduktor positif. Pada sistem lain, konduktor positif dan negatif dapat disaklar atau dilindungi. Pada aplikasi MCB DC tegangan lebih tinggi, beberapa kutub dapat dihubungkan secara seri untuk meningkatkan kemampuan pemutusan busur api.
Selalu periksa:
+dan-penandaan terminal;- arah saluran/beban atau sumber/beban;
- diperlukan pengabelan seri kutub;
- apakah pemutus arus bersifat terpolarisasi atau tidak terpolarisasi;
- apakah perangkat tersebut memiliki nilai pengenal untuk tegangan DC yang sebenarnya.

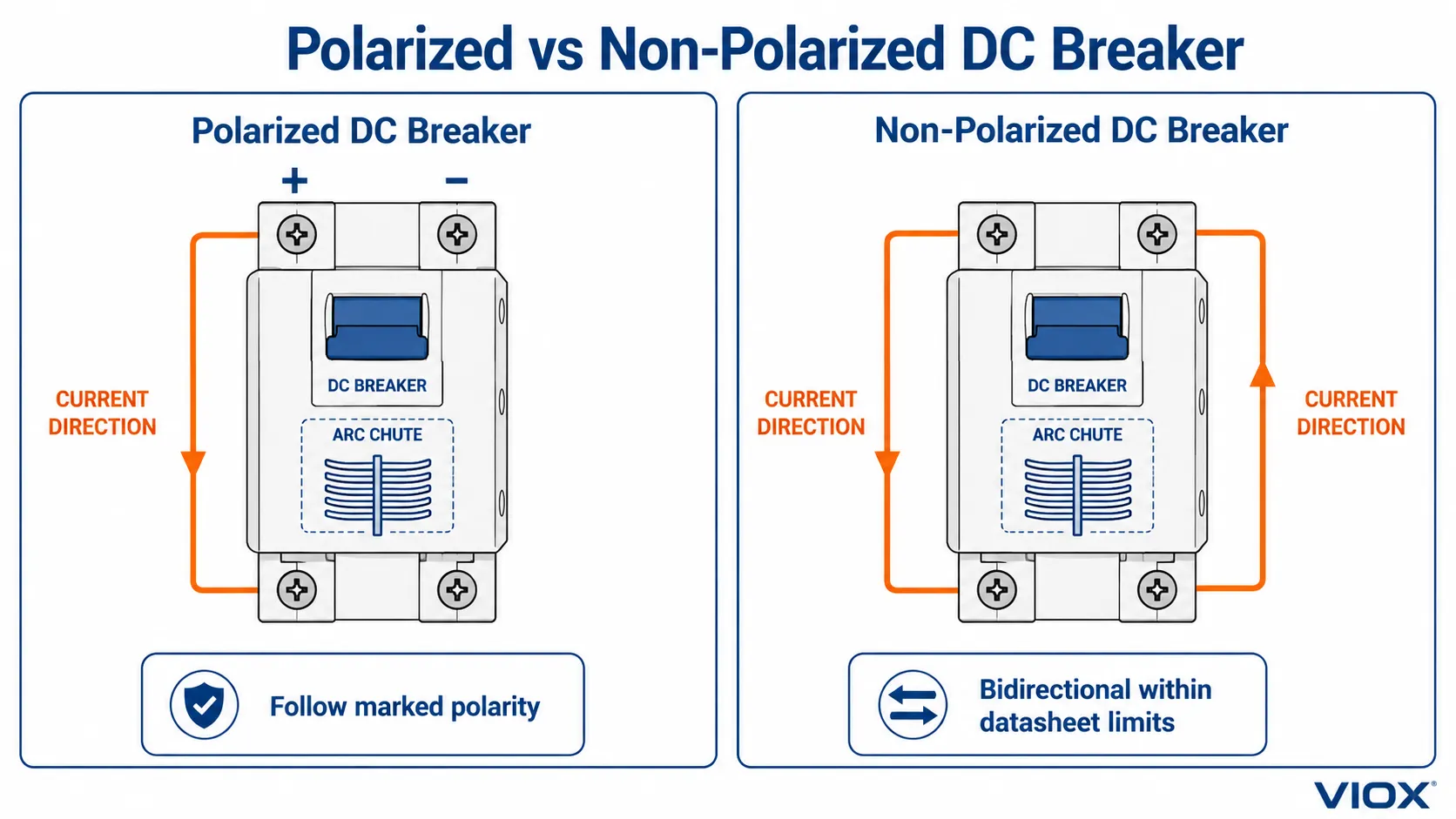

Polaritas Pemutus Arus DC: Terpolarisasi vs Tidak Terpolarisasi
Polaritas adalah salah satu perbedaan terpenting antara pemutus arus DC dan banyak pemutus arus AC.
| Barang | Pemutus DC Terpolarisasi | Pemutus DC Non-Terpolarisasi |
|---|---|---|
| Arah arus | Harus mengikuti arah yang ditandai | Dapat memutus arus ke kedua arah sesuai batas lembar data |
| Penandaan terminal | Sering menggunakan +, -, line/load, atau tanda panah | Dapat ditandai sebagai bebas polaritas atau dua arah (bidirectional) |
| Risiko utama | Pemasangan kabel yang terbalik dapat mengurangi kinerja pemutusan busur api | Tetap harus menyesuaikan tegangan, arus, dan kapasitas pemutusan |
| Paling cocok | Sirkuit DC searah (unidirectional) | Baterai, penyimpanan, atau sirkuit DC dua arah jika disetujui |
Jangan berasumsi bahwa setiap pemutus arus DC bersifat non-polarisasi. Jangan pula berasumsi bahwa “line” selalu berarti positif atau “load” selalu berarti negatif. Diagram pengkabelan dan lembar data yang menentukan.

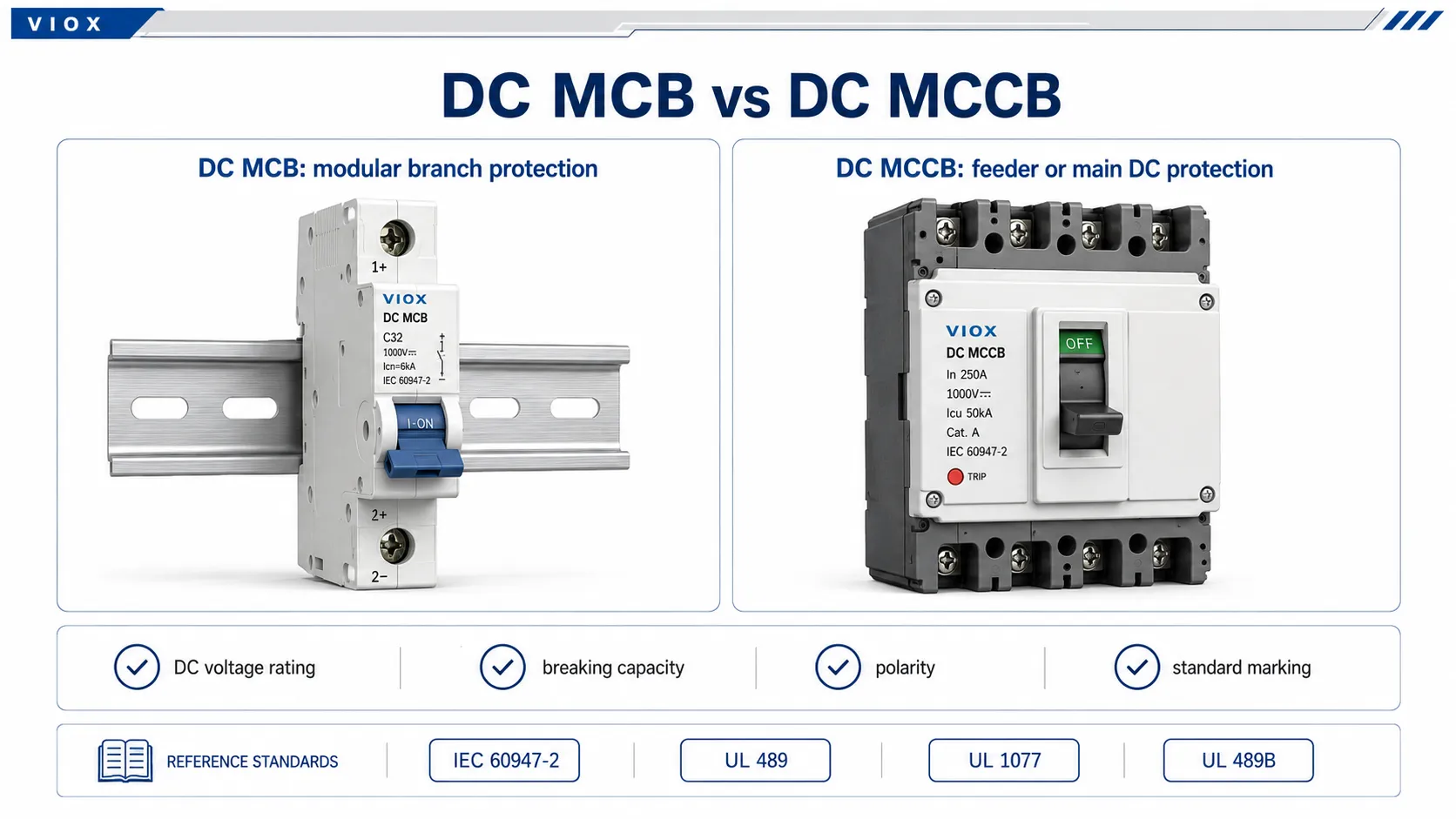

DC MCB vs DC MCCB
Istilah DC MCB dan DC MCCB merujuk pada keluarga pemutus arus yang berbeda.
| Fitur | DC MCB | DC MCCB |
|---|---|---|
| Nama lengkap | Pemutus arus mini DC (DC miniature circuit breaker) | Pemutus arus kotak cetak DC (DC molded case circuit breaker) |
| Peran tipikal | Proteksi cabang modular atau string | Proteksi feeder arus tinggi atau proteksi DC utama |
| Pemasangan | Panel modular rel DIN | Panel distribusi atau selungkup yang lebih besar |
| Rentang arus | Rendah hingga menengah, tergantung pada keluarga produk | Menengah hingga tinggi, tergantung pada frame |
| Pengaturan | Biasanya karakteristik trip tetap | Dapat menawarkan pengaturan yang dapat disesuaikan pada frame yang lebih besar |
| Aplikasi umum | String PV, sirkuit kontrol DC, cabang telekomunikasi | Pengumpan baterai, sirkuit DC industri, distribusi DC utama |
Jika sirkuit memerlukan arus tinggi, kinerja hubung singkat yang lebih tinggi, atau perlindungan yang dapat disesuaikan, tinjau MCCB DC atau desain sekering/pemutus yang terkoordinasi daripada berasumsi bahwa MCB DC modular sudah cukup.
Peringkat Utama pada Pemutus Sirkuit DC
| Peringkat | What to Check | Mengapa Hal Ini Penting |
|---|---|---|
| Tegangan DC terukur | Tegangan DC maksimum yang dapat diputus oleh pemutus arus | Peringkat tegangan DC tidak sama dengan peringkat AC |
| Nilai saat ini | Arus operasi kontinu | Harus sesuai dengan beban dan proteksi konduktor |
| Kapasitas putus | Arus gangguan maksimum yang dapat diputus oleh pemutus arus pada tegangan DC terukur | Harus melebihi arus gangguan yang tersedia |
| Jumlah kutub | 1P, 2P, 3P, 4P | Memengaruhi penyaklaran konduktor dan pemutusan busur api seri |
| Polaritas | Terpolarisasi, tidak terpolarisasi, arah sumber/beban | Polaritas yang salah dapat memengaruhi pemadaman busur api DC |
| Kurva trip atau karakteristik | Perilaku trip beban lebih (overload) dan seketika (instantaneous) | Harus sesuai dengan jenis beban dan arus lonjakan (inrush current) |
| Standar dan penandaan | Kerangka kerja standar IEC, UL, atau yang disyaratkan proyek | Mengonfirmasi konteks rating |
Jangan memilih pemutus arus DC hanya berdasarkan ampere. Pemutus arus 32 A bisa tepat pada satu sistem DC namun tidak aman pada sistem lain jika tegangan, kapasitas pemutusan, atau polaritasnya tidak sesuai.
Standar Penting: IEC 60947-2, UL 489, UL 1077, dan UL 489B
Standar sangat penting karena ukuran rumah plastik yang sama bisa menyembunyikan kemampuan uji yang sangat berbeda. Pemutus arus yang ditandai untuk sirkuit cabang AC, proteksi tambahan DC, penggunaan PV DC, atau distribusi DC industri tidak boleh dianggap dapat saling menggantikan.
| Konteks Standar / Penandaan | Relevansi Umum | Apa yang Harus Diverifikasi |
|---|---|---|
| IEC 60947-2 | Pemutus sirkuit tegangan rendah, termasuk banyak aplikasi MCB/MCCB industri | Peringkat tegangan DC, konteks penggunaan, kapasitas pemutusan, polaritas, pengabelan kutub |
| IEC 60898-1 | Pemutus sirkuit mini AC untuk rumah tangga dan sejenisnya | Jangan berasumsi perangkat cocok untuk DC kecuali perangkat tersebut memiliki peringkat DC yang valid |
| UL 489 | Pemutus sirkuit kotak cetak (molded-case) dan sirkuit cabang di pasar Amerika Utara | Apakah pemutus sirkuit tersebut Terdaftar (Listed) untuk tegangan dan aplikasi DC yang diperlukan |
| UL 1077 | Pelindung tambahan untuk digunakan di dalam peralatan | Tidak sama dengan pemutus sirkuit cabang (branch-circuit breaker); batasan aplikasi sangat penting |
| UL 489B | Pemutus sirkuit DC fotovoltaik dalam konteks UL | Relevan untuk sirkuit DC PV jika berlaku |
Interpretasi yang paling aman adalah sederhana: gunakan standar dan peringkat yang tercetak pada lembar data, bukan hanya bentuk produk atau judul katalog. Jika pemutus sirkuit digunakan dalam kotak penggabung surya (solar combiner box), kabinet baterai, pengisi daya EV, atau panel DC industri, spesifikasi proyek mungkin juga memerlukan jalur standar tertentu.
Contoh Lapangan: Mengapa Label “DC Rated” Saja Tidak Cukup
Dalam tinjauan panel kontrol, tanda bahaya yang umum adalah pemutus sirkuit modular yang hanya dideskripsikan sebagai “DC rated” tanpa tegangan, kapasitas pemutusan, polaritas, dan diagram pengkabelan yang jelas. Itu bukan informasi yang cukup untuk persetujuan teknis.
Sebagai contoh, sebuah pemutus arus mungkin dapat diterima untuk sirkuit kontrol DC tegangan rendah tetapi tidak cocok untuk string PV tegangan tinggi. Pemutus arus lainnya mungkin hanya dapat memutus dengan benar jika dipasang dengan arah sumber/beban yang ditentukan. Dalam kedua kasus tersebut, perangkat mungkin terlihat benar terpasang pada rel DIN padahal salah untuk kondisi gangguan yang sebenarnya.
Sebelum menyetujui pemutus arus DC, periksa empat poin berikut secara bersamaan: Peringkat tegangan DC, arus gangguan yang tersedia, diagram polaritas/pengabelan, dan penandaan standar yang berlaku.
Cara Menentukan Ukuran Pemutus Arus DC dengan Aman
Penentuan ukuran pemutus arus DC bergantung pada aplikasinya. Hindari menggunakan satu pengali universal untuk setiap sirkuit DC.
Proses pemilihan yang aman adalah:
- Konfirmasikan tegangan sistem DC maksimum, bukan hanya tegangan nominal.
- Hitung arus operasi dan kebutuhan beban kontinu.
- Periksa ampacity konduktor dan kondisi suhu.
- Verifikasi arus gangguan yang tersedia dan kapasitas pemutusan yang diperlukan.
- Konfirmasi pengabelan kutub dan polaritas.
- Sesuaikan pemutus arus dengan aplikasi: PV, baterai, EV, telekomunikasi, kelautan, atau DC industri.
- Ikuti kode lokal, instruksi peralatan, dan persyaratan lembar data produk.
Untuk langkah-langkah pemilihan terperinci, lihat Cara Memilih Pemutus Arus Searah (DC Circuit Breaker).
Aplikasi Pemutus Sirkuit DC
| Aplikasi | Mengapa Pemilihan Pemutus Arus DC Itu Penting |
|---|---|
| Solar PV | Tegangan string tinggi, Voc cuaca dingin, kondisi arus balik, arsitektur combiner |
| Sistem baterai | Energi gangguan tinggi, arus dua arah, koordinasi BMS |
| peralatan pengisian daya EV | Arsitektur bus DC dan koordinasi proteksi tingkat peralatan |
| Daya DC telekomunikasi | Tegangan lebih rendah namun berpotensi memiliki arus gangguan tinggi yang didukung baterai |
| DC kelautan dan kendaraan | Getaran, panel ringkas, sirkuit baterai, tugas arus tinggi tegangan rendah |
| Distribusi DC industri | Penyearah, penggerak, kontrol, beban DC, dan koordinasi arus gangguan |
Untuk perbedaan aplikasi PV, baterai, dan EV, lihat Pemutus Arus DC untuk Sistem Tenaga Surya, Baterai, dan EV.
Kesalahan Umum pada Pemutus Arus DC
Kesalahan 1: Menggunakan pemutus arus AC pada sirkuit DC
Peringkat khusus AC tidak membuktikan kemampuan pemutusan DC. Gunakan perangkat dengan peringkat tegangan DC dan kapasitas pemutusan yang jelas.
Kesalahan 2: Mengabaikan polaritas
Pemutus arus DC terpolarisasi bisa berbahaya jika dipasang terbalik. Periksa +/-, sumber/beban, tanda panah, dan lembar data.
Kesalahan 3: Memilih hanya berdasarkan arus
Peringkat tegangan dan kapasitas pemutusan sama pentingnya dengan peringkat arus pada sirkuit DC.
Kesalahan 4: Kesalahan pengabelan MCB DC kutub ganda (multi-pole)
Beberapa MCB DC tegangan tinggi mengharuskan kutub dihubungkan secara seri dengan pola tertentu. Jangan menebak pengabelan hanya berdasarkan jumlah kutub.
Kesalahan 5: Memperlakukan sirkuit baterai dan PV dengan cara yang sama
String PV, bank baterai, dan pengisi daya DC memiliki perilaku gangguan dan masalah arah arus yang berbeda.
PERTANYAAN YANG SERING DIAJUKAN
Apa itu pemutus sirkuit DC (DC circuit breaker)?
Pemutus sirkuit DC adalah perangkat pelindung yang membuka sirkuit arus searah saat terjadi kondisi kelebihan beban atau hubungan arus pendek. Perangkat ini harus memiliki peringkat untuk tegangan DC dan pemutusan DC.
Untuk apa pemutus sirkuit DC digunakan?
Pemutus arus DC digunakan dalam tenaga surya PV, penyimpanan baterai, peralatan pengisian daya kendaraan listrik (EV), daya DC telekomunikasi, panel kelautan, distribusi DC industri, dan sirkuit kontrol.
Bisakah saya menggunakan pemutus arus AC untuk DC?
Hanya jika lembar data pemutus arus secara eksplisit mencantumkan peringkat DC yang diperlukan untuk tegangan, arus, dan kapasitas pemutusan. Jangan berasumsi bahwa pemutus arus AC cocok untuk DC.
Mengapa arus DC lebih sulit diputus daripada arus AC?
Arus DC tidak melewati titik nol secara alami seperti arus AC. Pemutus arus harus memaksa busur api padam dengan menggunakan jarak kontak yang sesuai, desain ruang pemadam busur (arc chute), hembusan magnetik, atau metode kontrol busur lainnya.
Apa itu MCB DC?
MCB DC adalah pemutus sirkuit miniatur modular yang diberi peringkat untuk sirkuit DC. Ini umumnya digunakan dalam string PV, sirkuit kontrol DC, cabang telekomunikasi, dan panel distribusi DC yang ringkas.
Apa itu MCCB DC?
MCCB DC adalah pemutus sirkuit kotak cetak (molded case circuit breaker) yang diberi peringkat untuk sirkuit DC. Perangkat ini biasanya digunakan untuk pengumpan arus tinggi, sirkuit baterai, sistem DC industri, dan perlindungan DC utama.
Apakah polaritas pemutus arus DC itu penting?
Ya, jika pemutus arus tersebut terpolarisasi. Pemutus arus DC terpolarisasi harus disambungkan sesuai dengan polaritas dan arah arus yang ditandai. Pemutus arus non-terpolarisasi lebih fleksibel tetapi tetap harus mengikuti batasan lembar data.
Apa itu diagram pengkabelan pemutus sirkuit DC?
Diagram pengkabelan menunjukkan bagaimana sumber DC, beban, polaritas, dan kutub pemutus arus harus dihubungkan. Untuk MCB DC, diagram tersebut mungkin juga menunjukkan koneksi seri yang diperlukan dari beberapa kutub untuk tegangan DC yang lebih tinggi.
Peringkat apa yang harus saya periksa terlebih dahulu pada pemutus arus DC?
Mulailah dengan peringkat tegangan DC maksimum, kemudian periksa peringkat arus, kapasitas pemutusan, polaritas, pengkabelan kutub, dan tugas aplikasi.
Sumber Daya VIOX Terkait
- Halaman Produk MCB DC
- Cara Memilih Pemutus Arus Searah (DC Circuit Breaker)
- Panduan Polaritas Pemutus Arus DC VIOX
- Tantangan Desain MCB DC 1000V
- Isolator DC vs Pemutus Sirkuit DC (DC Circuit Breaker)
Kesimpulan
Pemutus arus DC melindungi sirkuit arus searah dari kondisi beban berlebih dan hubungan arus pendek, namun perlindungan DC berbeda dengan perlindungan AC. Busur api DC lebih sulit dipadamkan, polaritas bisa menjadi faktor penting, dan peringkat tegangan sangat krusial.
Untuk pemilihan yang andal, periksa tegangan DC, arus, kapasitas pemutusan, pengabelan kutub, polaritas, karakteristik trip, dan tugas aplikasi. Jika Anda memilih produk untuk suatu proyek, mulailah dengan diagram pengabelan sistem dan lembar data pemutus arus, bukan hanya berdasarkan peringkat ampere saja.
