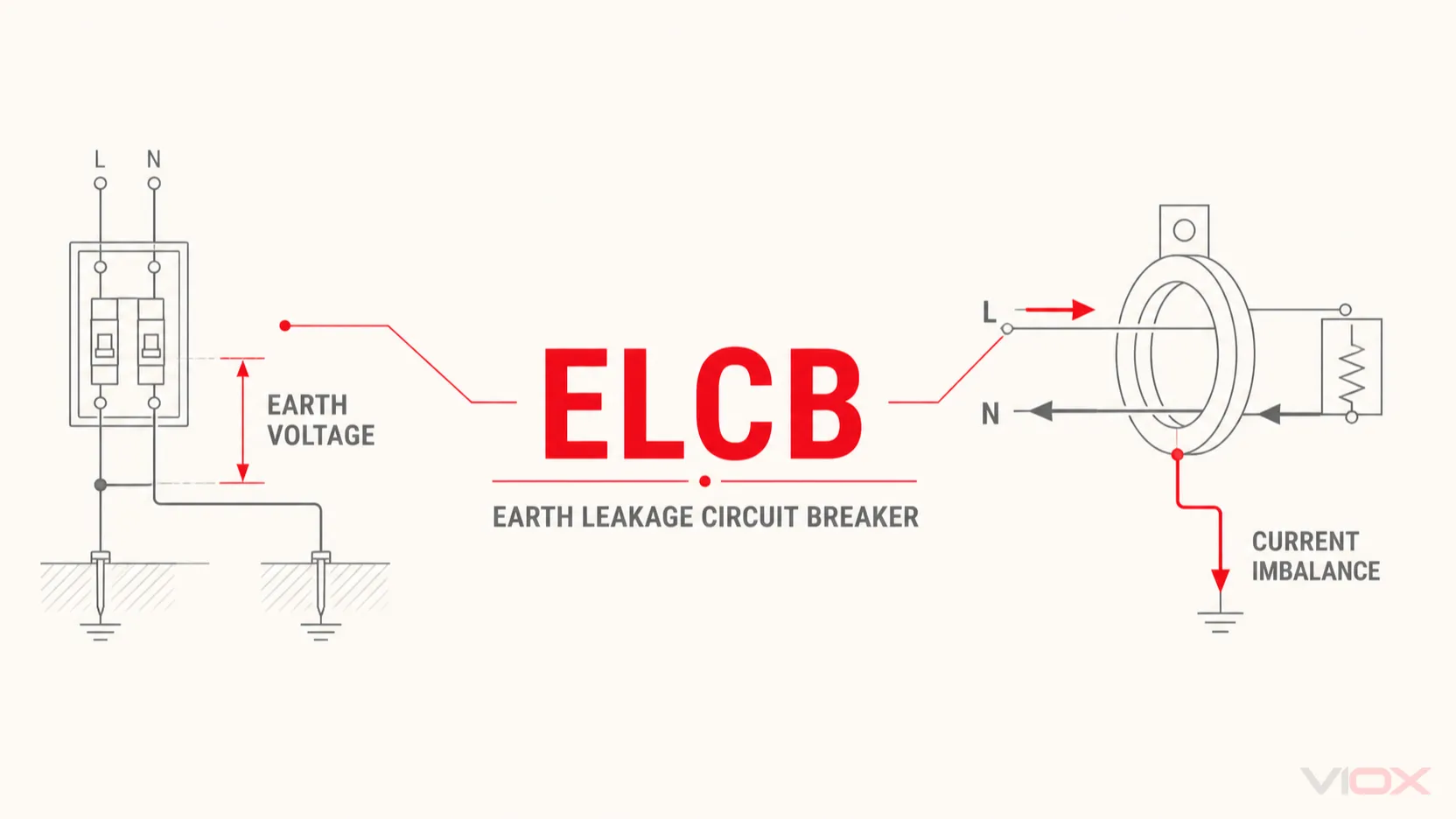

ELCB는 Earth Leakage Circuit Breaker의 약자입니다. 이 명칭은 두 가지 다른 개념을 의미할 수 있습니다. 구형 전압 동작형 누전 차단기이거나, 비공식적 또는 지역적 용법으로 현재는 RCD 또는 RCCB라고 더 정확하게 불리는 전류 동작형 장치를 의미합니다. 과부하 보호 기능이 내장된 경우, 현대적인 장치 명칭은 보통 RCBO입니다.
이러한 구분은 중요합니다. 라벨이나 견적서에 적힌 “ELCB”라는 문구만으로는 감지 원리나 해당 장치가 과부하 및 단락으로부터 보호하는지 여부를 알 수 없습니다.
ELCB 전체 명칭: 글자별 의미
| 문자 | 의미 | 표시 내용 |
|---|---|---|
| E | 접지 | 고장 전류 또는 전압이 접지와 관련됨 |
| L | 누설(Leakage) | 전류가 의도된 회로 경로를 벗어남 |
| C | 회로 | 보호되는 전기 회로 또는 설비 |
| B | 차단기 | 이 장치는 접점을 열어 전원 공급을 차단합니다 |
따라서 확장된 명칭은 다음과 같습니다 누전 차단기 (Earth Leakage Circuit Breaker). 이 약어는 목적을 설명하지만 정확한 감지 방법은 설명하지 않습니다.
실제 장치에서 “ELCB”는 무엇을 의미합니까?
두 가지 질문을 사용하여 해당 용어의 의미를 파악하십시오:
- 장치가 감지하는 것은 무엇입니까—접지 전압입니까, 아니면 잔류 전류 불균형입니까?
- 과전류 보호 기능도 제공합니까?
| 문구 또는 단서 | 가장 가능성이 높은 의미 | 올바른 현대적 설명 |
|---|---|---|
| 구형 설비; 장치에 두 개의 분리된 보호 접지 단자가 있음 | 전압 동작형 누전 차단기(ELCB) | 구형 전압 동작형 누전 차단기 |
| “카탈로그상의 ”ELCB”, IΔn으로 표시된 잔류 전류 감도 포함 | 전류 동작형 누전 차단 장치 | 일반적으로 RCD 또는 RCCB; 표준 및 데이터시트 확인 |
| 잔류 전류 기능과 과부하 및 단락 정격 포함 | 복합 보호 장치 | RCBO, 해당 제품 표준 및 표시가 이를 확인하는 경우 |
| 북미 인체 보호용 지락 용어 | 지역별 보호 장치 | GFCI; 모든 ELCB가 정확히 1대1로 대응한다고 가정하지 마십시오 |
이 디코더는 약어만으로 장치를 선택하는 것보다 더 신뢰할 수 있습니다.

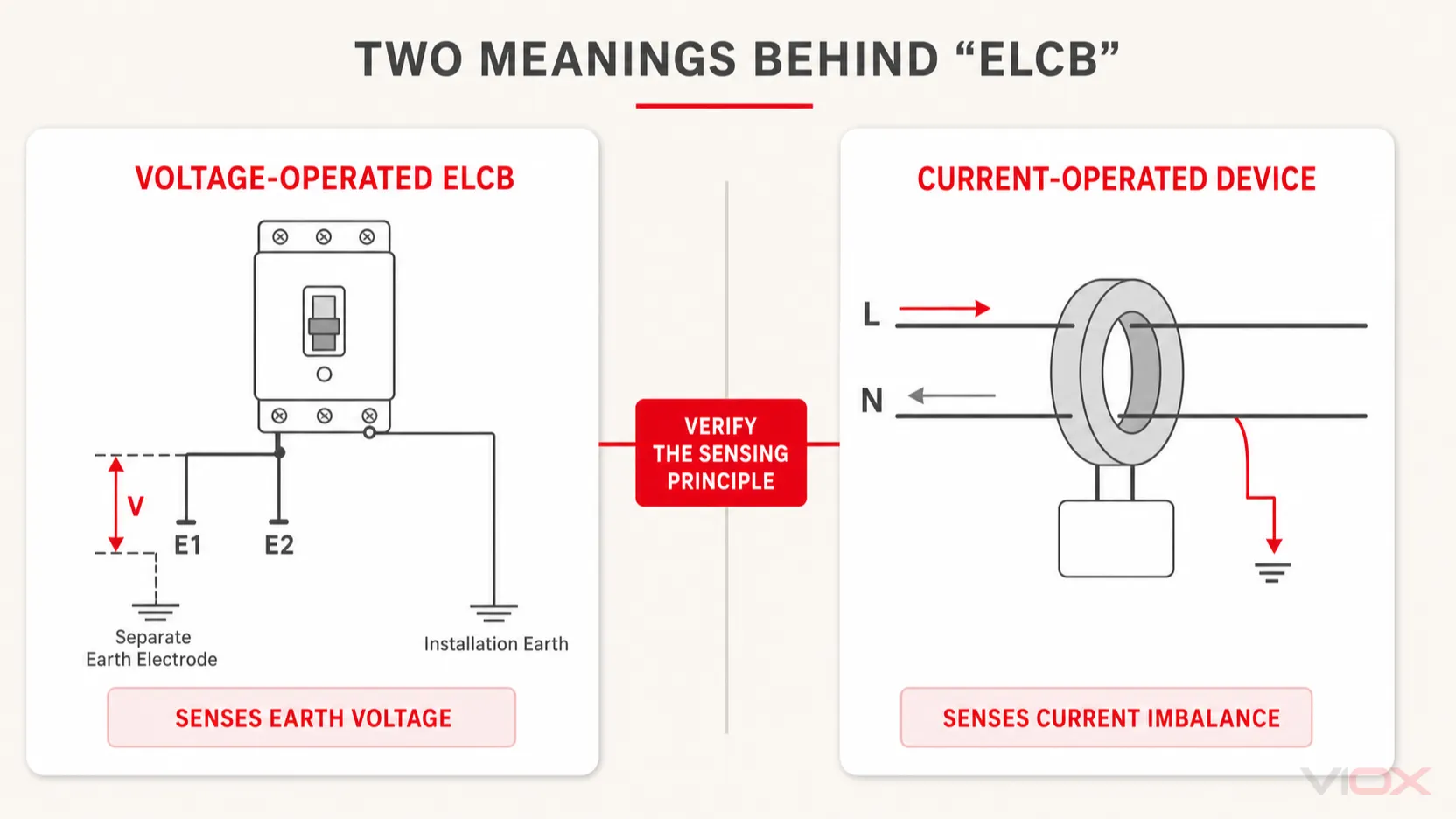

전통적인 ELCB: 전압 동작형 장치
역사적으로, ELCB 전압 동작형 장치를 지칭할 수 있습니다. 이는 설치된 접지 시스템과 기준 접지 연결 사이의 전압을 모니터링했습니다. 해당 전압이 동작 조건에 도달하면 장치가 전원 공급을 차단했습니다.
IET는 구 규정에서 전압 동작형 및 전류 동작형 ELCB를 모두 인정했음을 언급합니다. 영국에서는 1981년부터 전압 동작형이 더 이상 인정되지 않게 되었습니다. 이 유형은 일반적으로 두 개의 별도 접지 단자로 식별할 수 있는데, 하나는 설비 접지 도체에 연결되고 다른 하나는 접지 수단에 연결됩니다.
이 설계는 모니터링되는 접지 경로에 의존합니다. 병렬 접지 경로는 감지 경로를 우회할 수 있으며, 이것이 구형 전압 동작 원리를 현대의 잔류 전류 장치와 혼동해서는 안 되는 이유 중 하나입니다.
전류 동작형 “ELCB”: 일반적으로 RCD 또는 RCCB
전류 동작형 장치는 활선 도체를 통해 흐르는 전류를 비교합니다. 단상 회로에서 라인을 통해 나가는 전류는 중성선을 통해 돌아와야 합니다. 의도하지 않은 경로로 일부 전류가 흐르면 그 결과로 발생하는 불균형이 잔류 전류입니다. 장치는 지정된 동작 조건이 충족되면 트립됩니다.
RCD 은 이 잔류 전류 보호 기능에 대한 일반적인 용어입니다. RCCB 은 잔류 전류 동작 회로 차단기입니다 과전류 보호 기능이 없는 경우. 의 현행판은 IEC 61008-1:2024 표준의 명시된 범위 내에서 가정용 및 유사 용도의 RCCB를 다룹니다.
두 가지 감지 원리에 대한 더 자세한 내용은 다음을 참조하십시오. RCCB 대 ELCB 비교. 인접한 약어는 다음을 참조하십시오. RCCB의 전체 명칭 및 의미.

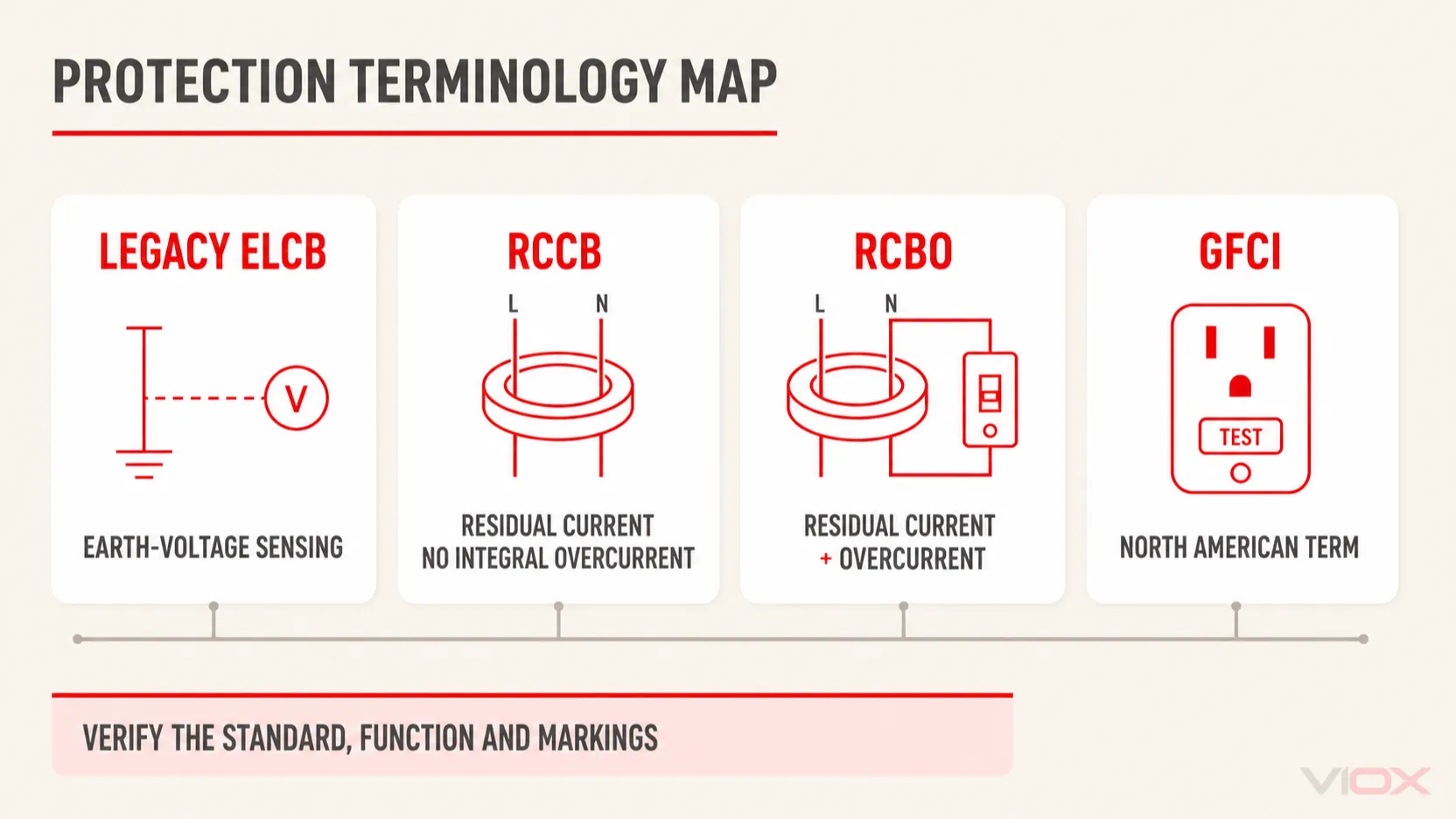

ELCB, RCCB, RCBO 및 GFCI: 보호 범위
| 기 | 주요 감지 또는 기능 | 과전류 보호 내장 여부? | 실무 용어 참고 |
|---|---|---|---|
| 전압 동작형 누전 차단기(ELCB) | 모니터링되는 접지 경로의 전압 | 명칭으로 확립되지 않음 | 구형 장치; 추측하지 말고 검사하여 식별할 것 |
| RCD | 잔류 전류 동작 | 장치 유형에 따라 다름 | 일반 제품군 용어 |
| RCCB | 잔류 전류 동작 | 아니요 | 다른 곳에 적절한 과전류 보호 장치가 필요함 |
| RCBO | 잔류 전류 및 과전류 | 예 | 잔류 전류 및 회로 과전류 통합 보호 |
| GFCI | 북미 지락 인체 보호 범주 | 제품 형태와 범위는 다양함 | 적용 가능한 북미 제품 표준 및 현지 규정 용어를 사용하십시오 |
IEC 61009-1:2024 은(는) 과전류 보호 기능이 통합된 RCBO의 가정용 및 유사 용도 범위를 정의합니다. 이것이 RCCB와 RCBO의 본질적인 차이점입니다. RCCB는 과전류 보호에 필요한 퓨즈나 회로 차단기를 대체하지 않지만, RCBO는 명시된 정격 및 표준 범위 내에서 두 기능을 모두 결합합니다.
북미에서는, GFCI 이(가) 인체 지락 보호를 지칭하는 일반적인 용어입니다. UL의 GFCI 인증 정보 Class A GFCI에 대해 UL 943 및 CSA C22.2 No. 144.1을 참조합니다. GFCI와 ELCB는 목적상 관련이 있으나, 이를 보편적으로 상호 교환 가능한 사양 용어로 취급해서는 안 됩니다.
ELCB 라벨 또는 사양을 읽는 방법
도면, 패널 또는 판매자가 “ELCB”를 사용하는 경우, 해당 장치가 무엇인지 결정하기 전에 다음 항목을 확인하십시오:
- 제품 표준: 이는 마케팅 명칭보다 더 강력한 증거입니다.
- 감지 설명: 전압 작동식 또는 잔류 전류/전류 밸런스 관련 문구를 찾으십시오.
- 잔류 동작 전류, IΔn: 이는 잔류 전류 장치(RCD)의 식별을 지원하지만 과전류 보호를 보장하지는 않습니다.
- 과전류 표시: 정격 전류만으로는 충분하지 않습니다. 과부하 및 단락 보호가 내장되어 있는지, 그리고 어떤 제품 표준이 적용되는지 확인하십시오.
- 단자 및 다이어그램: 두 개의 전용 접지 단자는 구형 전압 동작형 ELCB를 나타낼 수 있으며, 최신 잔류 전류 장치는 일반적으로 보호 회로의 모든 충전 도체를 모니터링합니다.
- 제조업체 지침: 장비를 검사, 교체 또는 사양을 지정할 때는 정확한 모델 문서를 사용하십시오.
“ELCB”라는 단어만으로 적합성을 추론하지 마십시오. 장치 유형, 전기 정격, 잔류 전류 특성, 적용 분야, 접지 방식 및 현지 설치 규정을 자격을 갖춘 사람이 함께 평가해야 합니다.
도면이나 RFQ에 ELCB를 어떻게 표기해야 합니까?
단독으로 명시하는 것을 피하십시오 “ELCB.” 이 용어는 현대적인 도면, 자재 명세서 또는 견적 요청서에 사용하기에는 너무 모호합니다.
대신, 필요한 표준화된 장치 범주와 기능을 명시하십시오. 예:
- 과전류 보호 기능이 통합되지 않은 RCCB, 적용 가능한 표준 및 프로젝트별 정격 포함; 또는
- 과전류 보호 기능이 통합된 RCBO, 적용 가능한 표준 및 프로젝트별 정격에 따릅니다.
그런 다음 극수, 정격 전류, 정격 잔류 동작 전류, 잔류 전류 유형, 해당되는 경우 단락 데이터, 전압, 주파수 및 대상 시장에 필요한 인증을 추가하십시오. 이러한 값은 약어가 아닌 회로 설계 및 현지 규정에서 가져와야 합니다.
용어에서 제품 평가로 넘어가는 독자는 VIOX를 검토할 수 있습니다. RCCB 제품군 나 RCBO 제품군, 반면 선택 결정은 관련 애플리케이션 및 규정 준수 요구 사항에 따라 확인되어야 합니다.
자주 묻는 질문
ELCB는 RCCB와 동일합니까?
엄밀히 말하면 그렇지 않습니다. 기존의 ELCB는 전압 작동 방식인 반면, RCCB는 잔류 전류 불균형을 감지합니다. 그러나 일부 시장에서는 기술적으로 RCCB인 장치를 여전히 비공식적으로 “ELCB”라고 부릅니다. 항상 표준 및 작동 원리를 확인하십시오.
ELCB는 구식인가요?
그리고 전압 동작형 ELCB 은 많은 설비에서 사용되는 구형 장치입니다. 명칭 자체는 시장에서 사라지지 않았으나, 최신 문서에서는 전류 동작형 장치를 RCD, RCCB 또는 RCBO로 더 정확하게 식별해야 합니다.
ELCB는 과부하 또는 단락으로부터 보호하나요?
명칭만으로는 두 기능 중 어느 것도 보장하지 않습니다. RCCB는 과전류 보호 기능이 통합되지 않은 잔류 전류 보호 기능을 제공합니다. RCBO는 과전류 보호 기능을 포함합니다. 구형 전압 동작형 ELCB는 모델과 데이터시트를 통해 식별해야 합니다.
미국에서 ELCB는 무엇이라고 부르나요?
GFCI는 북미에서 인체 감전 보호와 관련하여 통용되는 용어입니다. “ELCB”를 정확한 대응어로 번역하는 것보다 적용 가능한 GFCI 범주와 표준을 명시하는 것이 더 안전합니다.
ELCB와 MCB의 차이점은 무엇인가요?
ELCB 용어는 누전 또는 잔류 전류 보호와 관련이 있습니다. MCB는 과부하 및 단락과 같은 과전류 상태에 정격 범위 내에서 반응합니다. 하나가 다른 하나를 자동으로 대체하지는 않습니다.
