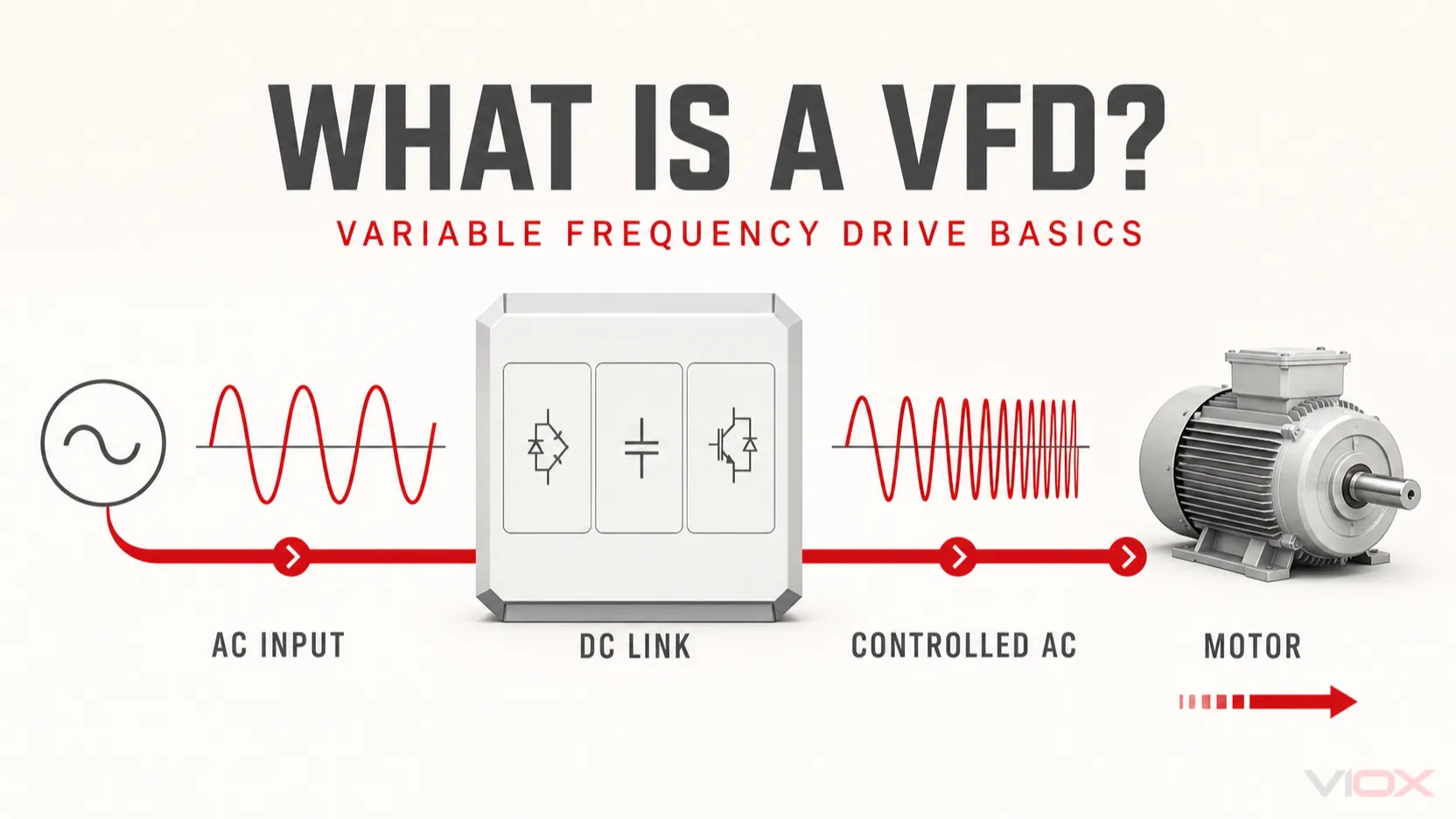

가변 주파수 드라이브(VFD)는 전기 공급원과 AC 모터 사이에 설치되는 전자식 모터 제어기입니다. 이 장치는 고정 주파수 입력 전원을 제어된 주파수 및 제어된 전압 출력으로 변환하여, 모터 속도가 단일 공급 주파수에 고정되지 않고 공정 요구 사항에 따라 조절될 수 있도록 합니다.
VFD를 이해하는 유용한 방법은 시스템 경계로 보는 것입니다. 전원이 드라이브로 입력되고, 드라이브가 해당 전원을 재구성하며, 제어된 출력이 모터로 전달됩니다. 드라이브는 설계 한계 내에서 속도, 가속, 감속 및 토크 동작을 관리할 수 있지만, 적절한 상류측 보호, 절연, 케이블링, 접지, 냉각 및 응용 엔지니어링의 필요성을 없애지는 않습니다.
VFD 시스템 맵
전기 공급 → 절연 및 보호 → VFD → 모터 → 구동 부하
| 시스템 위치 | 주요 역할 | 중요한 경계 |
|---|---|---|
| 공급 및 상류측 장비 | 설치 설계에 따라 회로를 공급, 절연 및 보호하십시오 | 드라이브 입력 및 적용 가능한 규정을 준수해야 합니다. VFD가 분기 회로 설계 전체를 정의하지는 않습니다. |
| VFD 입력 및 전력 스테이지 | 입력 전원을 수용하고 제어된 전기 출력을 생성합니다 | 입력 전압, 상, 전력 품질, 주변 조건 및 드라이브 정격이 모두 중요합니다. |
| VFD 제어 스테이지 | 명령, 피드백, 제한 및 통신 신호를 해석합니다 | 사용 가능한 기능은 드라이브 모델 및 제어 방식에 따라 다릅니다. |
| 모터 | 제어된 전기 출력을 기계적 토크 및 속도로 변환합니다 | 모터 절연, 전류, 냉각, 속도 범위 및 호환성을 확인해야 합니다. |
| 구동 부하 | 공정 수행: 공기, 물, 자재 또는 기계 이동 | 토크-속도 특성에 따라 VFD와 모터의 적합성이 결정됩니다. |
이 지도는 흔한 오해를 방지합니다. VFD는 완전한 모터 시스템이 아닙니다. VFD는 해당 시스템 내부의 전력 변환 및 제어 요소입니다.
VFD는 어떻게 작동합니까?

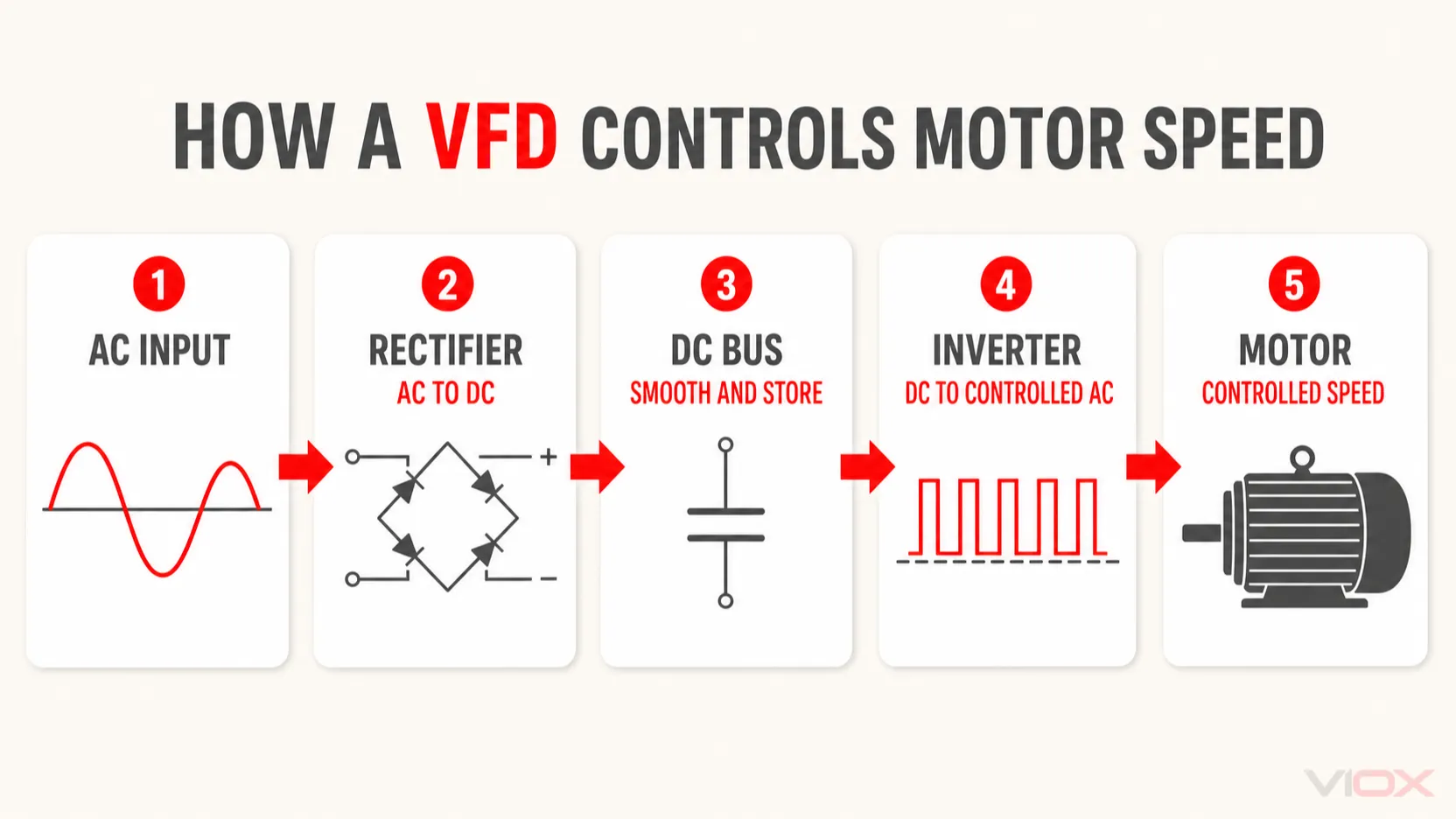

대부분의 저전압 AC VFD는 세 가지 전력 변환 단계를 통해 이해할 수 있습니다.
| 단계 | 무슨 일이 일어나는가 | 중요한 이유 |
|---|---|---|
| 정류기 | 입력되는 AC는 DC로 변환됩니다. | 이는 드라이브 출력을 고정된 입력 주파수로부터 분리합니다. |
| DC 버스 또는 DC 링크 | 커패시터 및 관련 부품들은 중간 DC 회로에서 에너지를 평활화하고 저장합니다. | 이는 입력 변환과 출력 스위칭 사이의 안정적인 연결을 제공합니다. |
| 인버터 | 전력 반도체는 DC 버스를 스위칭하여 명령된 주파수와 전압에서 AC 출력을 합성합니다. | 모터는 요청된 작동 지점에 필요한 전기적 조건을 수신합니다. |
펄스 폭 변조(PWM)는 인버터 단에서 사용하는 일반적인 방식입니다. 출력은 단순히 상용 전원 사인파의 저주파 복사본이 아니며, 모터를 위해 실효 전압과 기본 주파수가 제어되는 스위칭 파형입니다.
이 개요는 구성 요소를 올바르게 배치하기에 충분합니다. 상세한 스위칭 토폴로지, 고조파 완화, 출력 필터링 및 모터 케이블 효과는 실제 드라이브와 설치 환경에 맞춰 평가해야 하는 별도의 엔지니어링 주제입니다.
주파수 변경이 모터 속도를 변화시키는 이유
AC 모터의 경우, 동기 속도는 전기 주파수 및 모터 극수와 관련이 있습니다:
동기 속도(rpm) = 120 × 주파수(Hz) ÷ 극수
4극 모터의 동기 속도는 50 Hz에서 1,500 rpm, 60 Hz에서 1,800 rpm입니다. 유도 전동기는 토크를 생성하기 위해 슬립이 필요하므로 일반적으로 동기 속도보다 낮게 회전합니다. 이것이 바로 VFD가 주파수 명령만 단독으로 적용하는 대신 전압과 주파수를 함께 변경하고 모터 및 부하에 적합한 제어 방식을 사용하는 이유입니다.
이 공식은 기본적인 관계를 설명할 뿐, 전체적인 선정 기준을 나타내지는 않습니다. 저속 냉각, 토크 요구 사항, 기본 주파수 이상의 계자 약화, 모터 절연, 스위칭 주파수 및 케이블 길이는 모두 애플리케이션의 제한 요인이 될 수 있습니다.
VFD로 무엇을 제어할 수 있는가?
적절하게 선정 및 구성된 VFD는 다음을 제어할 수 있습니다:
- 모터 작동 속도
- 가속 및 감속 램프
- 기계 설계상 허용되는 경우의 회전 방향
- 드라이브 및 모터 제한 내에서의 전류 및 토크 동작
- 아날로그, 디지털, 네트워크 또는 피드백 신호를 통한 공정 변수
- 드라이브 및 제동 장치가 지원하는 경우의 정지 동작
또한 모니터링 및 보호 기능을 제공할 수 있습니다. 이러한 기능은 모델별로 다르며, 설치 시 요구되는 모든 상위 보호 장치, 차단 수단, 모터 온도 측정 또는 기계 안전 기능을 자동으로 대체하지 않습니다.
VFD는 어디에 사용됩니까?
VFD는 모터 속도 변경이 공정을 개선하거나 작동 중 제어된 모터 동작이 필요할 때 유용합니다.
| 부하 계열 | 속도 제어가 유용한 이유 | 다음으로 검토할 선정 문제 |
|---|---|---|
| 펌프 및 팬 | 스로틀링에만 의존하지 말고 유량이나 압력을 수요에 맞추십시오 | 최소 작동 속도, 시스템 곡선, 공진 및 모터 냉각 |
| 컨베이어 | 라인 속도를 조정하고 제어된 가속을 제공하십시오 | 기동 토크, 과부하 듀티, 제동 및 부하 관성 |
| 믹서 및 교반기 | 재료나 단계에 따라 공정 속도 조절 | 속도 범위 전반의 토크 및 열적 부하 |
| 압축기 | 압축기 설계상 가변 속도가 가능한 경우 수요에 맞춰 출력 조정 | 제조업체가 승인한 작동 범위 및 윤활 제약 조건 |
| 공작 기계 및 생산 설비 | 반복 가능한 속도 제어 및 자동화 통합 제공 | 제어 방식, 피드백, 동적 응답 및 정지 요구 사항 |
| 호이스트 및 기타 오버홀링 부하 | 특수 드라이브 기능이 요구될 수 있는 제어 동작 | 회생, 제동, 안전 기능 및 애플리케이션별 승인 |
모터가 있다고 해서 반드시 VFD가 정답인 것은 아닙니다. 구동 부하와 요구되는 작동 결과에 따라 적합성이 결정됩니다.

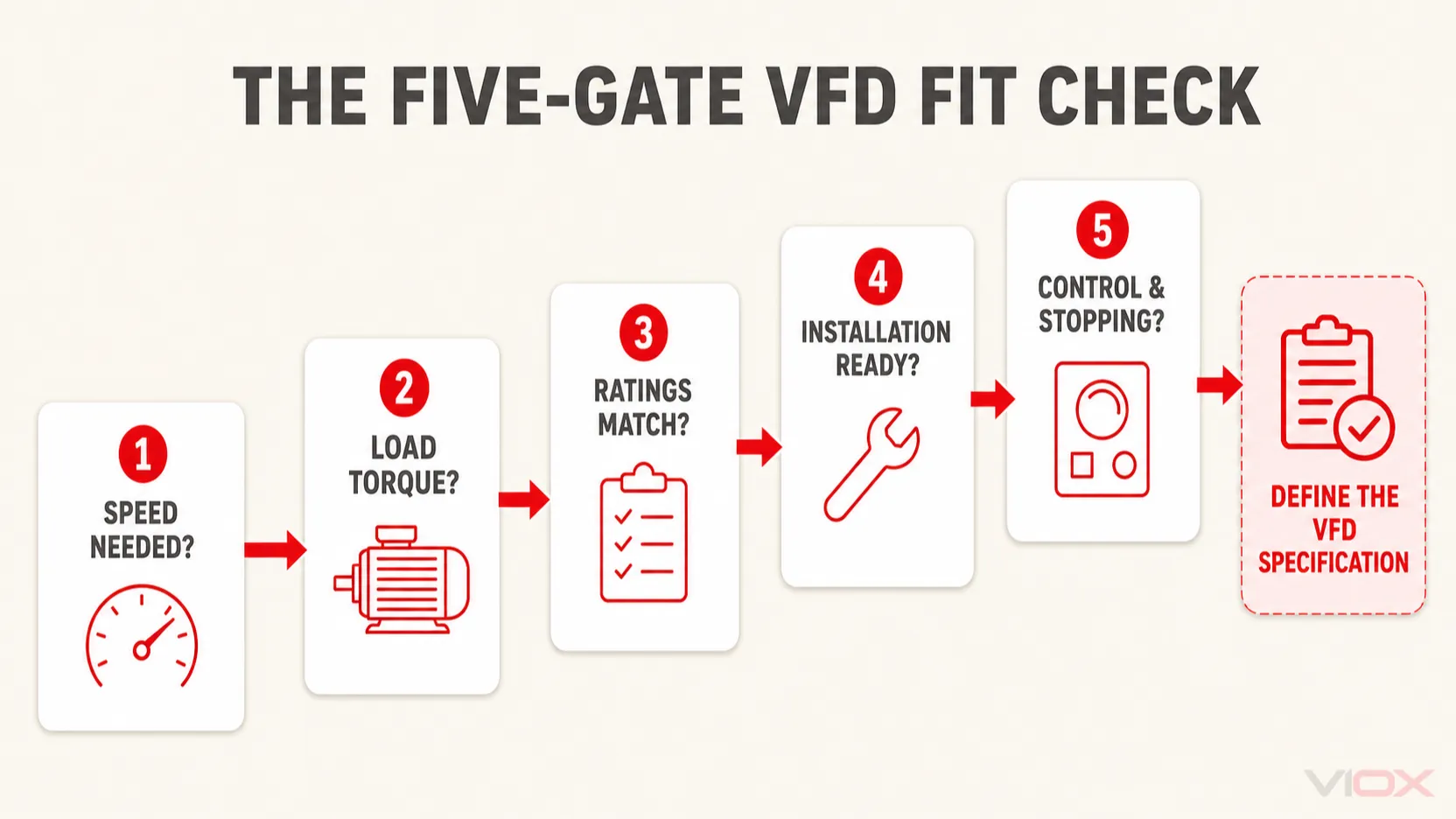

5단계 VFD 적합성 검사
드라이브를 사양하기 전에 어떤 심층적인 질문에 답해야 할지 결정하기 위해 이 5단계를 사용하십시오.
1. 공정상 정상 작동 중에 가변 속도가 필요합니까?
모터가 시동 중에 전기적 및 기계적 스트레스 감소만 필요로 하고 이후에는 최대 속도로 계속 작동한다면, VFD와 소프트 스타터를 비교하십시오. 그 VFD 대 소프트 스타터 가이드를 사용하십시오 그 결정에 책임이 있습니다.
2. 부하에 어떤 토크-속도 특성이 요구됩니까?
펌프와 팬은 일반적으로 컨베이어, 믹서, 파쇄기 또는 호이스트와는 다르게 작동합니다. 해당 애플리케이션이 가변 토크, 정토크, 높은 기동 토크, 주기적 부하인지, 또는 모터 쪽으로 에너지를 회생시킬 수 있는지 확인하십시오. 이는 듀티, 과부하, 제어 및 제동 요구 사항을 결정합니다.
3. 전원, 모터 및 드라이브의 정격이 일치합니까?
공급 전압 및 상, 모터 명판의 전압 및 전류, 출력 호환성, 듀티 정격 및 모든 디레이팅 조건을 확인하십시오. 공칭 kW 또는 마력만으로 선택하지 마십시오. 전류와 듀티가 제한 값이 될 수 있습니다.
온도, 고도 및 외함 관련 용량 변경에 대해서는 다음을 참조하십시오. 전기 디레이팅 가이드.
4. 설치 환경에서 전기적 및 환경적 영향을 관리할 수 있습니까?
설계 시 방열, 환기, EMC, 접지, 입력 전원 품질, 출력 케이블 길이, 모터 절연 스트레스, 고조파 및 서지 노출 문제를 고려해야 할 수 있습니다. 정확한 조치 사항은 드라이브 제조사, 시스템 및 현지 규정에 따라 달라집니다.
보호 관련 특정 경로에 대해서는 다음의 VIOX 가이드를 참조하십시오: VFD 서지 보호 실패 위험.
5. 실제로 필요한 제어 및 정지 기능은 무엇입니까?
명령 소스, 속도 참조, 프로세스 피드백, 네트워크 프로토콜, 제동 필요성, 재시작 동작, 고장 대응 및 기계 안전 경계를 정의하십시오. 올바른 정격 전력을 가진 드라이브라도 필요한 제어 또는 정지 기능이 부족하면 잘못된 선택이 될 수 있습니다.
5가지 관문이 모두 정의되면, 프로젝트는 “VFD란 무엇인가?”라는 단계에서 타당성 있는 드라이브 사양 수립 단계로 넘어갈 수 있습니다.
VFD 대 소프트 스타터, 스타터 및 인버터
| 기 | 주요 역할 | 다음 리소스를 사용하십시오 |
|---|---|---|
| VFD | 가변 주파수 및 가변 전압 출력으로 AC 모터 작동 제어 | 아래 정격 맵을 계속 확인하십시오. |
| 소프트 스타터 | 기동 전류 및 기계적 충격을 줄인 다음, 일반적으로 라인 주파수에서 모터를 구동 | 읽기 소프트 스타터란 무엇입니까? 또는 VFD와 소프트 스타터 비교. |
| 모터 기동기 | 모터를 스위칭하고 의도된 스타터/보호 구성을 제공 | 검토 모터 스타터 유형. |
| 인버터 | DC를 AC로 변환하거나 더 광범위한 전력 변환 장치를 설명 | 특정 대상이 제어되는 AC 모터 작동인 경우 “VFD”를 사용하십시오. |
약어 전용 의도의 경우, 간결한 전기 분야에서 VFD의 전체 명칭 페이지가 표준 용어 리소스입니다.
어떤 VFD 정격이 가장 중요한가?
이 허브는 모델별 사이징 작업을 대체하지는 않지만, 작업에 필요한 입력 범주를 식별할 수 있습니다.
| 정격 또는 기능 | 답변하는 질문 |
|---|---|
| 입력 전압 및 상 | 드라이브를 사용 가능한 전원에 연결할 수 있습니까? |
| 출력 및 모터 호환성 | 드라이브가 모터 전압, 유형 및 제어 방식에 적합하게 설계되었습니까? |
| 연속 출력 전류 | 실제 부하 조건에서 모터 전류를 감당할 수 있습니까? |
| 과부하 듀티 | 가속 및 과도 부하 요구 사항을 지원할 수 있습니까? |
| 제어 방식 | 기본적인 V/f 제어로 충분합니까, 아니면 벡터 제어나 피드백이 필요합니까? |
| 제동 및 회생 | 부하를 신속하게 정지시켜야 하거나 에너지가 회생될 때 어떤 일이 발생합니까? |
| 주변 환경 및 외함 조건 | 온도, 고도, 먼지, 습기 또는 패널 냉각이 가용 용량을 감소시킵니까? |
| EMC 및 모터 케이블 규정 | 설치 시 필터, 리액터, 차폐 케이블 또는 출력 처리가 필요합니까? |
| 통신 및 I/O | 드라이브가 필요한 명령, 참조 및 상태 데이터를 교환할 수 있습니까? |
| 기능 안전 역량 | 선택한 모델이 필요한 경우 기계 안전 아키텍처를 지원합니까? |
항상 모터 데이터, 부하 프로파일, 드라이브 매뉴얼 및 적용 가능한 설치 요구 사항에 따라 최종 사양을 검증하십시오.
VFD가 최선의 선택이 아닐 수 있는 경우
VFD는 비용, 열, 고조파, 스위칭 효과, 구성 작업 및 고장 모드를 추가할 수 있습니다. 다음과 같은 경우 더 간단한 제어 방식이 더 적절할 수 있습니다:
- 모터가 하나의 고정 속도로 작동해야 하며 가변 작동이 공정상 가치를 더하지 않는 경우
- 제어된 기동은 필요하지만 연속적인 속도 제어는 필요하지 않은 경우
- 모터 또는 구동 장비가 의도된 속도 범위에 대해 승인되지 않은 경우
- 환경적 또는 외함 제약 조건이 드라이브를 지원할 수 없음
- 부하가 범용 VFD를 넘어서는 특수 회생, 위치 제어 또는 안전 기능을 요구함
올바른 결정은 “모터가 있으면 무조건 VFD를 사용한다”가 아닙니다. “제어된 모터 작동이 정의된 시스템 요구 사항을 해결하고 전체 설치 환경이 이를 지원할 수 있을 때 VFD를 사용한다”가 올바른 결정입니다.”
VFD 관련 일반적인 질문
VFD는 주파수와 전압을 모두 변경합니까?
네. VFD는 모터가 의도한 속도 및 토크 범위 내에서 작동할 수 있도록 제어 전략에 따라 출력 주파수와 전압을 제어합니다.
VFD는 모든 애플리케이션에서 에너지를 절약합니까?
아니요. 절감 효과는 부하, 기존 제어 방식, 작동 프로필 및 지령 속도에 따라 달라집니다. 가변 유량 펌프 및 팬 시스템은 강력한 후보가 될 수 있지만, 고정 속도 및 정부하 공정에서는 에너지 이점이 거의 없을 수 있습니다.
모든 AC 모터를 VFD에 연결할 수 있습니까?
그렇게 가정하지 마십시오. 모터 유형, 전압, 전류, 절연 적합성, 냉각, 속도 범위, 케이블 상태 및 제조업체 지침을 확인하십시오.
VFD가 모터 스타터나 회로 차단기를 대체합니까?
VFD는 특정 방식으로 모터를 시동, 정지, 모니터링 및 보호할 수 있지만, 전체 설치 시 상단 보호, 절연 및 기타 안전 또는 제어 기능이 여전히 필요할 수 있습니다. 드라이브 매뉴얼과 적용 가능한 규정을 따르십시오.
