HVAC는 난방(Heating), 환기(Ventilation), 공조(Air Conditioning)의 약자입니다. 전기 도면이나 패널 일람표에서 HVAC는 일반적으로 난방, 환기 및 냉방 부하를 담당하는 건물 설비나 회로를 지칭하며, 회로 차단기의 한 종류가 아닙니다. HVAC 내에서, AC는 공조(Air Conditioning)를 의미하며, 교류(alternating current)를 의미하지 않습니다.
이 약어는 건물 서비스를 식별합니다. 전기적 요구 사항을 이해하려면 연결된 장비, 전원 회로, 제어 회로 및 해당 일람표, 명판, 제조업체 지침에 명시된 정격 값을 확인해야 합니다.
전기 분야에서의 HVAC 전체 명칭
통용되는 HVAC의 전체 명칭은 다음과 같습니다 난방, 환기 및 공조. ASHRAE는 해당 분야를 설명할 때 문법적으로 “heating, ventilating, and air-conditioning”이라는 형태를 흔히 사용합니다. 두 표현 모두 실내 열 조건과 공기 흐름을 관리하는 시스템을 의미합니다.
그리고 미국 에너지부 는 HVAC를 실내 온도, 습도 및 공기질을 제어하는 데 사용되는 시스템 및 기술로 설명합니다. 이 정의는 전기 분야 독자들에게 중요합니다. HVAC는 서비스 대상 건물 시스템, 이며, 차단기, 단로기, 접촉기, 드라이브, 릴레이, 변압기, 제어기, 모터 및 히터가 그 전기적 인터페이스를 구성합니다.
HVAC의 철자별 의미
| 부분 | 전체 용어 | 무엇을 나타내는가 | 일반적인 전기 인터페이스 |
|---|---|---|---|
| H | 난방 | 공간이나 공정에 열을 더하는 장비 | 히터 요소, 히트펌프 압축기, 펌프, 팬, 점화 및 제어 회로 |
| V | 환기 | 공기를 공급, 순환 또는 제거하는 장비 | 급기 및 배기 팬, 공기 조화기, 댐퍼 액추에이터, 센서 및 제어 장치 |
| AC | 공기 조화(에어컨) | 실내 공기를 냉각하고 종종 제습하는 장비 | 압축기, 응축기 및 증발기 팬, 펌프, 드라이브, 접촉기 및 제어 장치 |
모든 난방원이 전기식은 아니지만, 연료 연소식 또는 수냉식 장비도 송풍기, 펌프, 밸브, 점화, 모니터링 및 제어를 위해 전력이 필요할 수 있습니다. 따라서 이 약어만으로는 어떤 부하가 존재하는지 또는 얼마나 많은 전기 용량이 필요한지 알 수 없습니다.
전기 도면 및 패널 스케줄에서 HVAC가 의미하는 것
해당 라벨은 HVAC (냉난방 공조) 여러 곳에 나타날 수 있으며, 문서에 따라 그 의미가 달라집니다:
| HVAC가 나타나는 위치 | 일반적으로 식별하는 항목 | 그 자체만으로는 알려주지 않는 것 |
|---|---|---|
| 분전반 일람표 | 분기 회로, 간선 또는 그룹화된 기계 부하 | 별도로 명시되지 않는 한 전압, 상, 도체 크기 또는 회로 차단기 정격 |
| 단선도 | 하위 HVAC 분전반, 모터 제어 어셈블리, 단로기 또는 장비 그룹 | 내부 제어 장치 또는 연결된 모든 모터 |
| 장비 일람표 | 명명된 공기 조화기, 응축기, 냉동기, 히트 펌프, 팬 또는 펌프 | 전기 문서와 조정되지 않은 최종 현장 배선 |
| 제어 회로도 | 온도 조절기, 센서, 릴레이, 인터록 또는 빌딩 제어기에 의해 제어되는 시스템 또는 시퀀스 | 전체 배전 경로 |
| 차단기 패널 디렉토리 | 보호 장치가 담당하는 부하 | 설치된 차단기의 정확한 결함, 트립 원인 또는 적합성 |

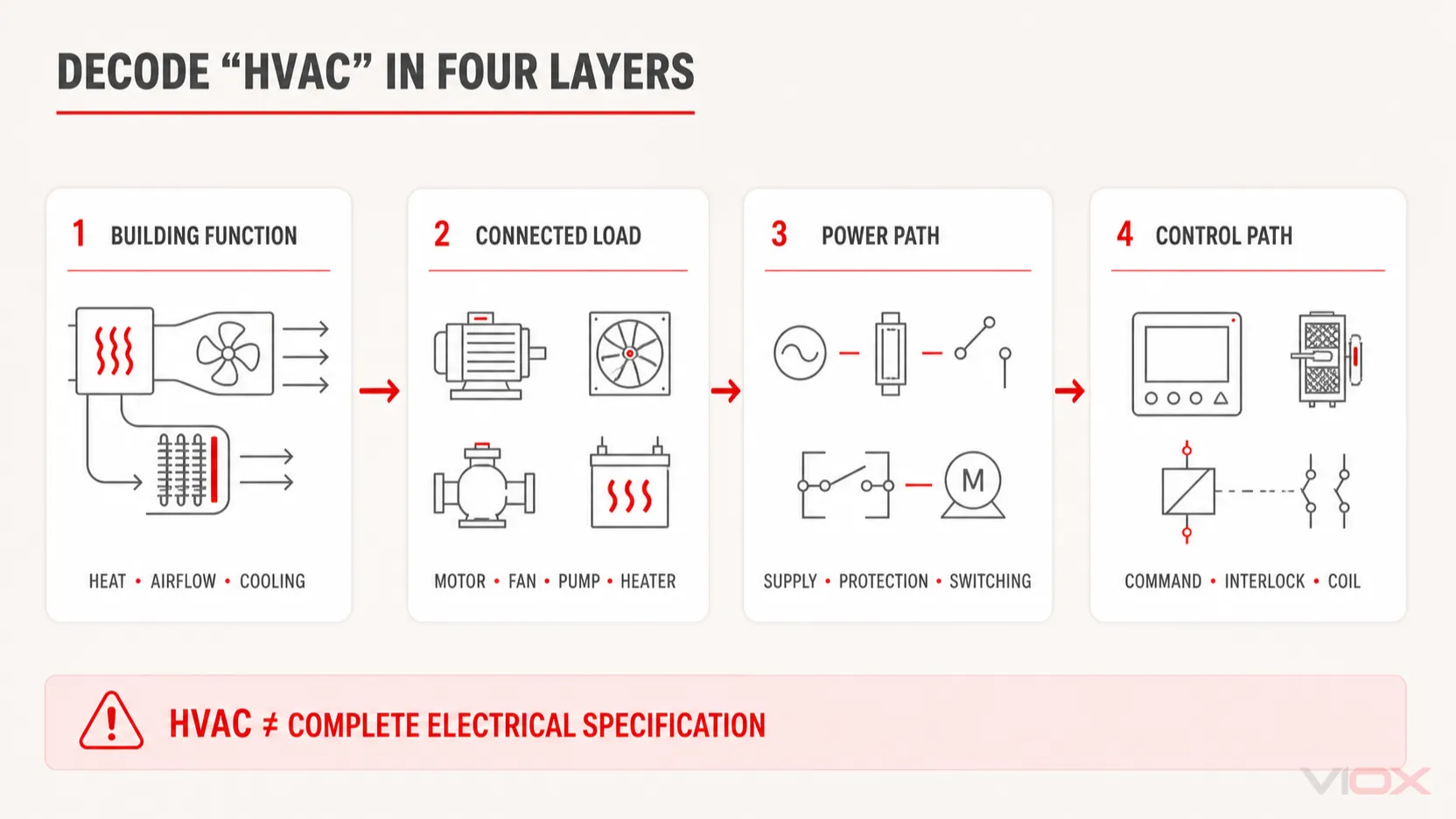

라벨을 해독하는 유용한 방법은 네 가지 계층으로 분리하는 것입니다:
- 건물 기능: 난방, 환기 또는 냉방.
- 연결 부하: 실제 압축기, 모터, 팬, 펌프, 히터, 공기 조화기 또는 패키지 유닛.
- 전력 경로: 해당 부하에 전기 에너지가 도달하고 차단되는 방식.
- 제어 경로: 부하가 작동 명령 및 안전 허가를 수신하는 방식.
이 4단계 점검은 “HVAC”를 완전한 전기 사양인 것처럼 취급하는 일반적인 오류를 방지합니다.
HVAC 전기 인터페이스: 전력 경로 대 제어 경로

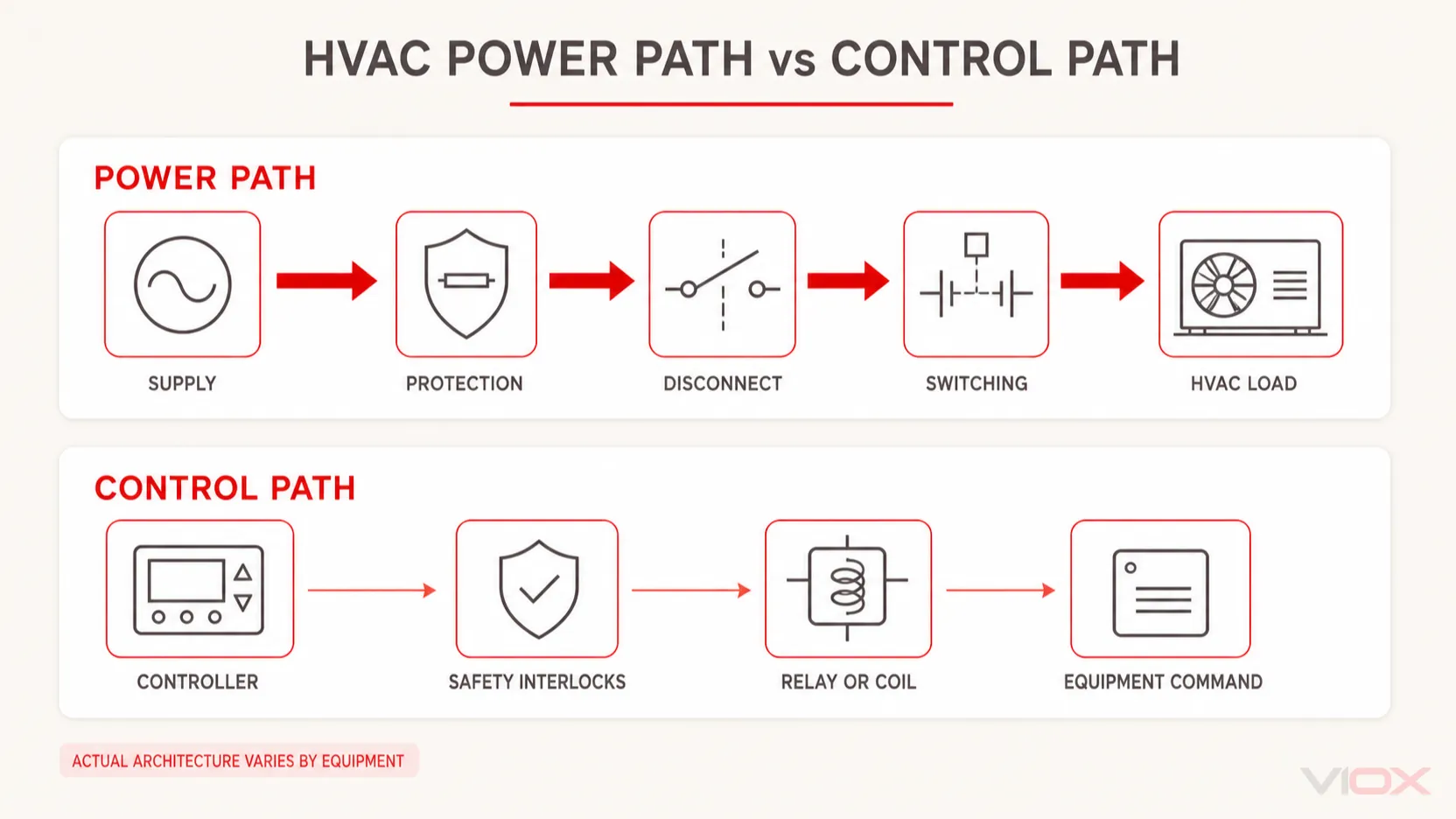

HVAC 전기 시스템은 일반적으로 다음을 포함합니다: 전력 경로 고 제어 경로. 이들은 서로 관련되어 있지만 수행하는 작업은 다릅니다.
전력 경로
단순화된 전력 경로는 다음과 같이 나타낼 수 있습니다:
공급 → 과전류 보호 → 차단 수단 → 스위칭 또는 모터 제어 장치 → HVAC 부하
정확한 순서와 장비는 장치 설계, 정격, 현지 규정, 그리고 구성 요소가 공장에서 설치되었는지 현장에서 설치되었는지 여부에 따라 달라집니다. 회로 차단기나 퓨즈는 지정된 과전류 보호 기능을 제공하며, 차단기나 분리 수단은 정의된 성능 범위 내에서 필요한 분리 수단을 제공합니다. 이러한 기능은 상호 교환 가능한 것으로 간주해서는 안 됩니다. VIOX 가이드의 회로 차단기 대 절연 스위치 해당 경계를 더 자세히 설명합니다.
제어 경로
단순화된 제어 경로는 다음과 같이 나타낼 수 있습니다:
온도 조절기 또는 컨트롤러 → 허용 조건 및 안전 인터록 → 릴레이/접촉기 코일 또는 드라이브 명령 → 장비 응답
제어 회로는 전력 회로와 다른 전압에서 작동할 수 있습니다. 온도 조절기나 건물 컨트롤러가 작동을 요청하면, 안전 장치가 해당 요청이 허용되는지 판단하며, 릴레이, 접촉기 또는 가변 주파수 드라이브가 부하를 스위칭하거나 변조합니다.
| 전기 부품 | HVAC 인터페이스에서의 역할 | 중요한 경계 |
|---|---|---|
| 회로 차단기 또는 퓨즈 | 지정된 과전류 조건으로부터 회로를 보호함 | 모든 설계에서 요구되는 차단 또는 모터 제어 기능을 대체하지 않음 |
| 차단 또는 분리 수단 | 장비를 분리하기 위한 정의된 수단을 제공함 | 자동으로 과전류 보호 장치가 되는 것은 아님 |
| 연락처 | 제어 신호를 사용하여 전력 부하를 전기적으로 스위칭함 | 올바른 접점, 코일, 사용 범주 및 협조 데이터가 필요합니다 |
| 과부하 보호 | 지정된 과부하 조건으로부터 모터를 보호합니다 | 그 자체만으로는 완전한 단락 보호 기능을 제공하지 않습니다 |
| 타이머 릴레이 | 의도적인 동작 지연을 추가합니다 | 기능과 타이밍은 제어 시퀀스와 일치해야 합니다 |
| 제어기 또는 온도 조절기 | 온도, 압력, 일정 또는 로직 입력으로부터 동작 명령을 내립니다 | 일반적으로 대전력 부하를 직접 스위칭하지 않습니다 |
상세 내용은 다음을 참조하십시오. 전기 접촉기의 역할, 방법 열동형 과부하 릴레이가 모터를 보호하는, 그리고 별도의 가이드 압축기 보호용 HVAC 타이머 릴레이.
HVAC에서의 AC와 전기에서의 AC 비교
문자 AC 은 문맥에 따라 달라집니다. 이것이 “HVAC full form in electrical”이라는 문구에서 가장 중요한 용어상의 함정입니다.”
| 예 | AC의 의미 | 식별 방법 |
|---|---|---|
| HVAC (냉난방 공조) | 공기 조화(에어컨) | AC는 건물 시스템 약어의 일부입니다 |
| AC 전원 | 교류 | 이 용어는 전기 공급 파형을 설명합니다 |
| AC 접촉기 코일 | 교류 | AC는 코일 공급 유형을 설명합니다 |
| AC 유닛 | 대개 공조 유닛 | 이 문구는 냉각 장비를 식별하지만, 장비 일람표를 확인하십시오. |
전체 문구, 단위, 도면 범례 및 인접 기호를 읽으십시오. 다학제 도면에 약어가 나타날 때 문자만으로 약어를 확장하지 마십시오.
다음과 같은 경우도 있을 수 있습니다. HVACR 나 HVAC&R. 추가된 R "kiloAmps"의 약자로, 냉장. ASHRAE의 용어 리소스 는 난방, 환기, 공조 및 냉동을 포괄하는 광범위한 분야로서 HVAC&R을 사용합니다.
HVAC 전기 명판 또는 일람표를 읽는 방법
HVAC라는 단어는 회로 정격을 제공하지 않습니다. 전기 설계, 구매 또는 교체 결정을 내리기 전에 정확한 장비 문서를 사용하여 해당 항목을 확인하십시오.
| 확인할 항목 | 중요한 이유 |
|---|---|
| 장비 식별 및 모델 | 도면 또는 일람표를 올바른 제조업체 데이터와 연결 |
| 정격 전압 | 의도된 공급 전압 및 공표된 허용 오차 설정 |
| 상 및 주파수 | 공급 시스템 호환성 확인 |
| 정격 입력 또는 모터/히터 데이터 | 실제 연결된 부하의 전기적 특성 정의 |
| MCA(제공된 경우) | 해당 시장 및 문서 내에서 제조업체가 명시한 최소 회로 허용 전류 기준 제공 |
| MOCP 또는 MOP(제공된 경우) | 해당 장비 목록 및 규정 내에서 제조업체가 허용하는 최대 과전류 보호 값 명시 |
| 제어 전원 | 컨트롤러, 코일, 릴레이, 센서 및 인터록에 대한 전압과 전원을 식별합니다 |
| 배선도 및 단자 명칭 | 입력 전원, 출력, 통신 및 외부 안전/제어 연결을 분리합니다 |
| 적용 가능한 인증 및 지침 | 해당 특정 장비에 적용되는 증빙 자료와 설치 조건을 정의합니다 |
제조업체 데이터는 일반적인 조언이 왜 안전하지 않은지를 보여줍니다. 예를 들어, 게시된 Carrier 상업용 장비 데이터 모델 및 공급 구성에 따라 서로 다른 전압, 상, 주파수, 전류, MCA 및 MOCP 값을 나열합니다. 이러한 모델별 값은 해당 제품에 대한 근거이며, 범용 HVAC 정격이 아닙니다.
회로 설계 및 설치는 해당 장비 지침, 프로젝트 문서 및 지역 전기 규정을 따라야 합니다. 자격을 갖춘 설계자나 설치자는 패널 일람표, 기계 일람표, 명판 및 제조업체 문서 간의 모든 상충 사항을 해결해야 합니다.
자주 묻는 질문
전기 공학에서 HVAC의 전체 명칭은 무엇입니까?
HVAC는 난방, 환기 및 공조. 전기 공학 문서에서 이는 일반적으로 해당 기능을 수행하는 건물 설비 또는 전기 부하를 식별합니다.
HVAC는 전기 분야입니까, 기계 분야입니까?
HVAC는 일반적으로 상당한 전력 및 제어 인터페이스를 포함하는 기계 또는 건물 설비 분야입니다. 모터, 압축기, 팬, 히터, 펌프, 접촉기, 드라이브, 센서 및 컨트롤러는 전기적 조정이 필요하지만, HVAC 자체가 하나의 전기 장치 유형인 것은 아닙니다.
HVAC에서 AC는 교류(alternating current)를 의미합니까?
아니요. HVAC라는 약어에서 AC는 공기 조화(에어컨). “AC 공급” 또는 “AC 코일”과 같은 문구에서 AC는 교류. 문맥에 따라 의미가 결정됩니다.
차단기 패널에서 HVAC는 무엇을 의미합니까?
이는 해당 회로가 공급하는 난방, 환기 또는 공조 부하를 식별합니다. 디렉토리 라벨만으로는 올바른 차단기 정격을 증명하거나 차단기가 작동한 이유를 설명할 수 없습니다.
HVAC는 공조(air conditioning)와 동일합니까?
아니요. 공조는 단지 AC 부분일 뿐입니다. HVAC는 난방 및 환기 기능을 포함하지만, 특정 설치 환경에서는 여러 기능을 하나의 패키지 시스템으로 결합할 수도 있습니다.
HVACR은 무엇을 의미합니까?
HVACR은 다음을 의미합니다 난방, 환기, 공조 및 냉동. HVAC&R 형태도 사용됩니다.
