MCB 대 RCCB 대 RCBO 트립: 진단 가이드

이 페이지 정보

MCB는 일반적으로 과전류로 인해 트립되며, RCCB는 잔류 전류 불균형으로 인해 트립되며, RCBO는 두 가지 이유 중 하나로 인해 트립될 수 있습니다. 장치를 식별하면 올바른 진단 분기를 선택할 수 있습니다. 트립 타이밍과 영향을 받는 회로는 유용한 단서를 제공하지만, 물리적 고장을 증명하지는 못합니다. 확인을 위해서는 모델별 표시 및 전기 테스트가 필요합니다.

반복적으로 트립되는 보호 장치를 계속 재설정하지 마십시오. 연기, 타는 냄새, 녹음, 변색, 아크 발생, 전기 장비 근처의 물, 감전 또는 접근 가능한 부하가 분리된 후 즉시 재트립되는 경우 즉시 중단하십시오. 손상된 장비에 접근하지 말고 자격을 갖춘 사람이 안전하게 분리하도록 조치하십시오.

주요 내용

MCB 트립: 지속적인 과부하, 단락, 기동 전류, 열 조건 및 장치 협조를 조사하십시오.
RCCB 트립: 누설, 절연 결함, 습기, 중성선-보호 접지 간 단락, 교차 또는 공유 중성선, 누적 잔류 전류를 조사하십시오.
RCBO 트립: 과전류 기능 또는 잔류 전류 기능 중 하나가 작동했을 수 있습니다. 핸들 위치만으로는 일반적으로 어느 것인지 알 수 없습니다.
타이밍은 단서일 뿐, 확정적인 증거는 아닙니다. 지연 트립은 과부하 방향을 지지하지만, 즉각적인 트립은 단락, 높은 돌입 전류, 누설 또는 배선 결함으로 인해 발생할 수 있습니다.
테스트 버튼은 고장 탐지기가 아닙니다. 제품 지침에 따라 잔류 전류 트립 기능의 정의된 부분을 확인하며, 보호 회로에 고장이 없거나 과전류 기능이 올바른지 증명하지는 않습니다.
안전한 재설정 시도는 한 번으로 제한되며, 진단 프로그램이 아닙니다. 장치가 다시 트립되거나 원인이 불분명한 경우, 장치를 끄고 상급자에게 보고하십시오.

MCB 대 RCCB 대 RCBO: 트립이 실제로 알려주는 것

세 장치는 DIN 레일에 비슷하게 보일 수 있지만, 서로 다른 전기적 양에 반응합니다. 이 구분은 “차단기'라는 단어보다 더 중요합니다.”

장치	모니터링하는 것	일반적으로 작동하게 하는 것	증명하지 못하는 것
MCB	보호되는 극을 통과하는 전류	지속적인 과전류 또는 순간 동작 영역에 진입하는 전류	과부하, 단락, 돌입 전류, 배선 손상 또는 결함 부하로 인한 물리적 원인 여부
RCCB	모든 감시 대상 활선 도체의 전류 벡터 합	감시 경로 외부로 복귀하는 전류로 인한 잔류 전류 불균형	불균형을 발생시킨 기기, 케이블, 중성선 연결 또는 환경 조건
RCBO	과전류 및 잔류 전류 조건 모두	MCB와 유사한 과전류 이벤트 또는 RCCB와 유사한 잔류 전류 이벤트	정확한 모델이 신뢰할 수 있는 표시를 제공하거나 테스트를 통해 확립되지 않는 한, 어떤 보호 기능이 동작했는지

제품-표준 경계는 이러한 구분을 지원합니다. IEC 60898-1 명시된 한계 내에서 가정 및 유사 설비의 과전류 보호용 AC 회로 차단기를 다룹니다. IEC 61008-1:2024 RCCB를 다룹니다. 없이 통합 과전류 보호, 반면 IEC 61009-1:2024 RCBO를 다룹니다. 와 함께 통합 과전류 보호. 이것들은 제품 표준이며 특정 시장에서 채택된 배선 규칙 및 검증 요구 사항을 대체하는 것이 아닙니다.

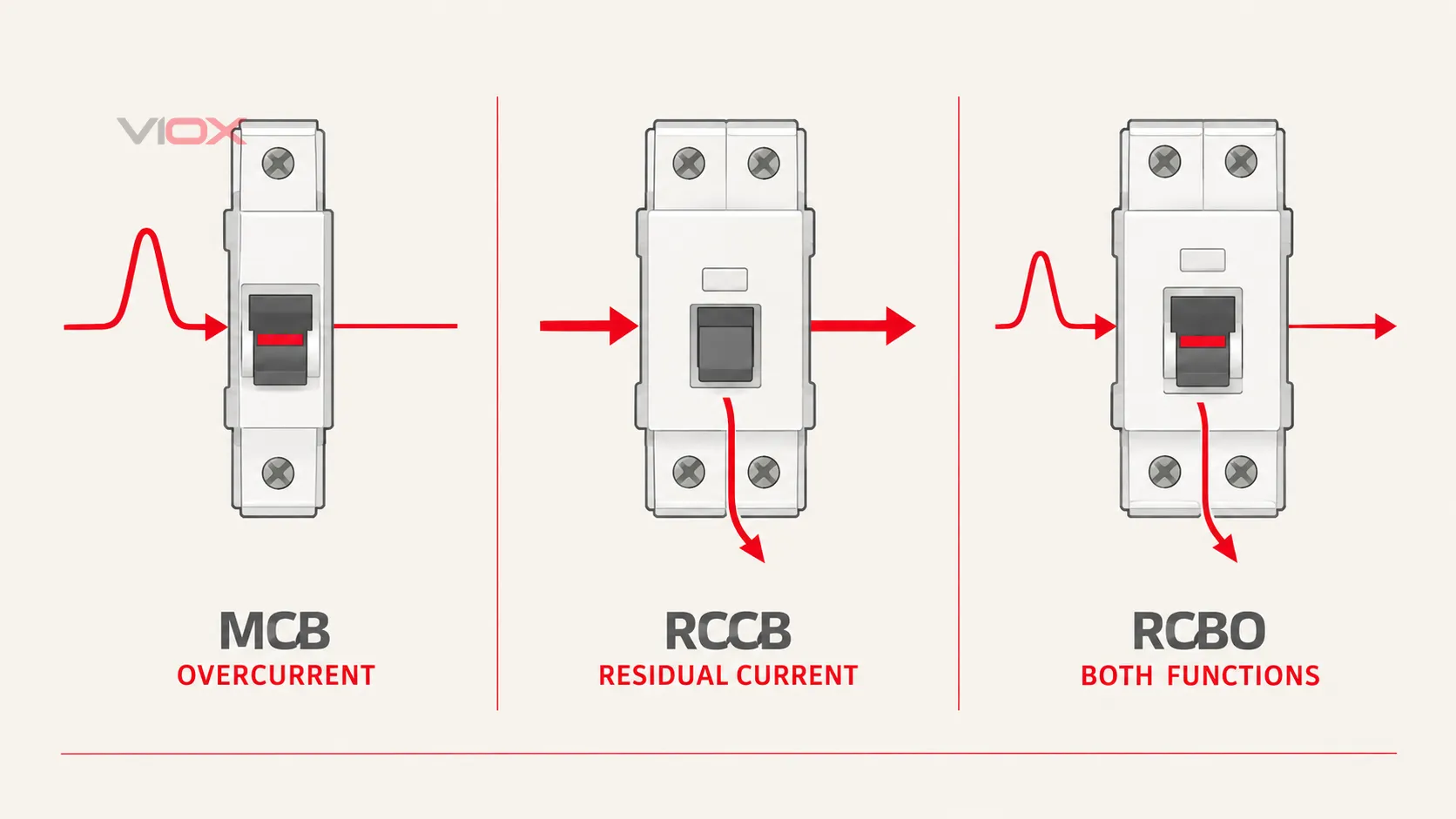

과전류 및 잔류 전류 감지를 통한 MCB, RCCB 및 RCBO 보호 기능 비교

더 광범위한 선택 비교를 위해 VIOX 가이드를 사용하십시오. MCB, RCCB 및 RCBO의 차이점. 이 페이지는 트립 후 조치에 중점을 둡니다.

먼저 어떤 장치가 작동했는지 식별하십시오

핸들을 움직이기 전에 외부 마킹과 영향을 받은 회로를 기록하십시오. 장치를 식별하기 위해 단순히 분전반 커버를 제거하지 마십시오.

외부 증거	가능성 있는 장치	진단 방향
IEC 스타일 B, C 또는 D 특성을 가진 정격 전류; 일반적으로 잔류 전류 테스트 버튼이 없거나 `IΔn` 마킹	MCB	과전류 분기선을 따라가십시오
테스트 버튼 및 다음과 같은 잔류 전류 표시 `IΔn`; MCB 트립 특성 표시 없음	RCCB	잔류 전류 분기 따르기
테스트 버튼 및 잔류 전류 표시와 과전류 정격/특성 함께 표시	RCBO	두 보호 기능 중 어떤 것이 작동했을 가능성이 있는지 결정하기
관련 보호 정보 없는 주 스위치 또는 절연 스위치 표시	스위칭 장치, 반드시 고장 감지 차단기는 아님	진단 전 제품 식별 및 설치 구성 확인

이것들은 일반적인 식별 단서이며, 보편적인 명판 해독기가 아닙니다. 표시, 트립 플래그, LED 또는 리셋 시퀀스가 관련된 경우 항상 정확한 제조업체 문서를 사용하십시오.

정전 패턴은 보호 레벨을 찾는 데도 도움이 됩니다:

주변 회로가 계속 전원이 공급되는 동안 마지막 회로 하나가 차단된 경우 MCB 또는 개별 RCBO를 가리킬 수 있습니다.
하류 MCB 핸들이 켜져 있는 동안 회로 그룹이 차단된 경우 공유된 상류 RCCB를 가리킬 수 있습니다.
주 장치가 작동하면 설치의 대부분 또는 전체에 영향을 미칠 수 있지만, 원인을 할당하기 전에 장치를 식별해야 합니다.
최근 보드 작업 후 여러 개의 개별 RCBO가 작동하면 교차되거나 공유되거나 잘못 배치된 중성선을 가리킬 수 있지만, 이는 증거라기보다는 테스트 가능한 가설로 남아 있습니다.

진단 매트릭스: 관찰, 증거 강도 및 다음 조치

최종 원인을 선언하는 것이 아니라 다음 점검을 선택하기 위해 관찰을 사용하십시오.

관찰 내용	예상 방향	증거 강도	안전 점검	다음 조치
여러 부하가 일정 기간 작동한 후 MCB 트립	지속적인 과부하, 비정상적인 부하 전류 또는 열 영향	중간 정도의 단서	부하 및 경과 시간을 기록하고, 비필수 접근 가능 부하를 차단하십시오.	정격 전류를 측정하고 정확한 시간-전류 곡선과 비교하십시오.
하나의 기기 또는 장치가 작동을 시작하면 MCB가 즉시 트립됩니다.	장비 고장, 높은 돌입 전류, 정지된 모터 또는 단락.	중간 정도의 단서	안전하다면 문제가 되는 플러그 연결 부하의 사용을 중지하고 분리하십시오.	장비 및 회로를 테스트하십시오. 더 큰 MCB를 설치하여 해결하지 마십시오.
플러그형 기기 하나가 연결되면 RCCB가 트립됩니다.	해당 기기와 관련된 누설 또는 절연 고장.	강한 연관성은 고장 부품의 증거는 아님	기기를 플러그에서 뽑고 서비스에서 제거하십시오	기기 검사 및 절연/누설 테스트
접근 가능한 기기가 뽑혀 있을 때 RCCB 트립	고정 배선, 하드와이어링 장비, 습기 또는 중성선 고장	고위험 단서	영향받은 공급은 차단된 상태로 두십시오	자격을 갖춘 회로 분리 및 테스트
RCCB가 다른 회로를 전환할 때 트립됨	교차, 차용, 공유 또는 중성선-접지 경로	강력한 배선 단서	회로 레이블과 전환 순서 모두 기록	자격을 갖춘 전기 기술자에 의한 중성선 경로 확인
RCBO가 지속적인 과부하 후 트립됨	과전류 분기 가능성 있음	중간 정도의 단서	부하 조합 및 경과 시간 기록; 모델별 트립 표시기 확인	작동 전류를 측정하고 표시가 없거나 불확실한 경우 잔류 전류 분기부를 점검하십시오.
부하에 전원이 공급되면 RCBO가 즉시 트립됩니다.	단락, 돌입 전류, 장비 누설, N-E 고장 또는 배선 오류	불확실하지만 긴급함	관련된 접근 가능한 부하를 분리하고 한 번 더 발생하면 중지하십시오.	모델 표시와 함께 전류, 절연 및 잔류 전류 테스트를 사용하십시오.
트립이 비, 응결, 청소 또는 실외 장비와 관련이 있습니다.	습기 관련 절연 누설이 가능합니다.	중강도의 상황적 단서	습기 또는 손상된 장비는 사용하지 말고, 충전된 인클로저를 열지 마십시오.	습기 침투 지점을 찾고 복구 전에 절연을 확인하십시오.
원인이 확인되지 않은 상태에서 장치가 다시 트립됨	지속적인 고장 또는 해결되지 않은 보호 불일치	정지 조건	다시 리셋하지 마십시오.	작동을 중지하고 자격을 갖춘 조사 담당자를 배치하십시오.

장치 우선 진단 워크플로우

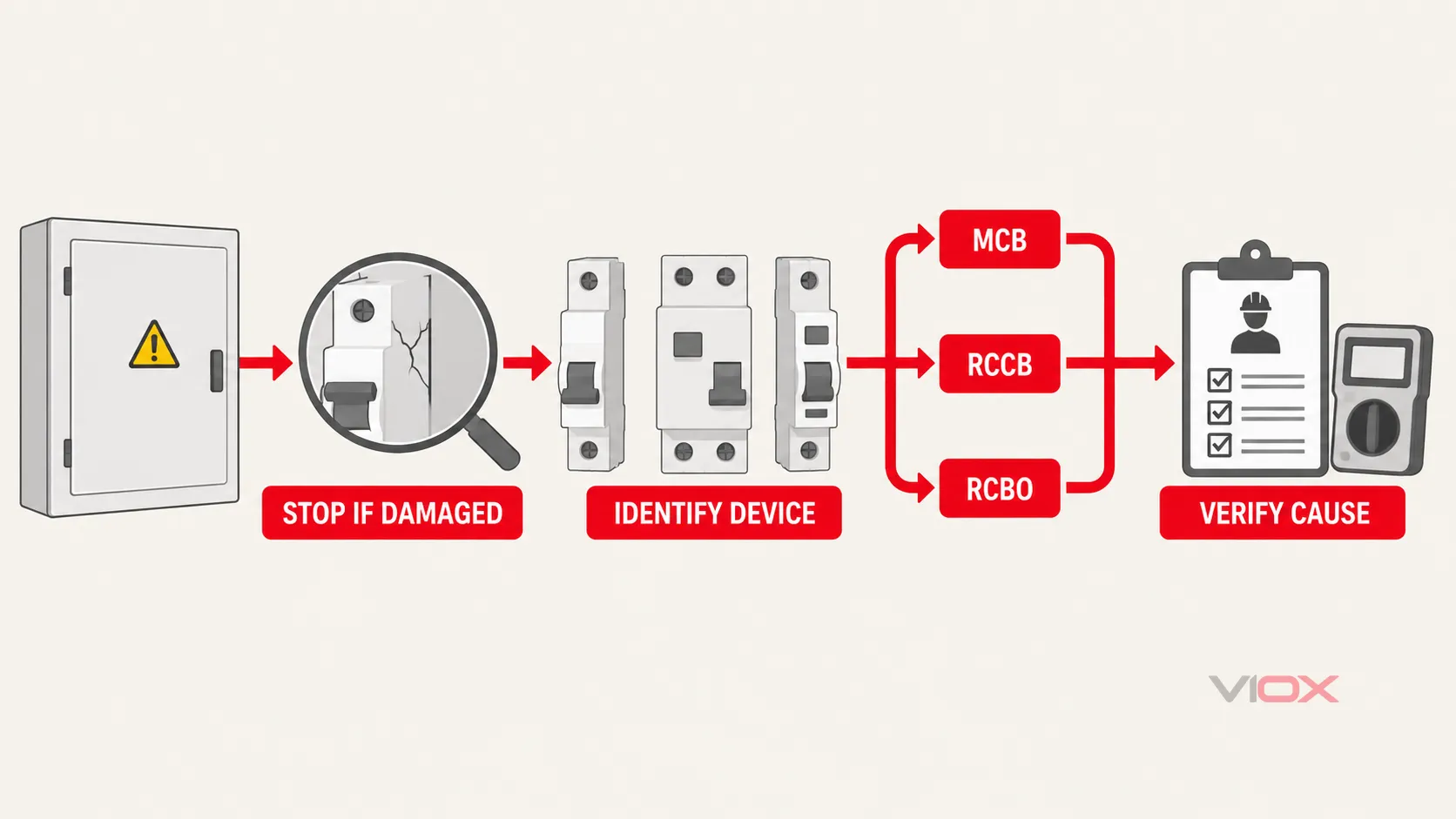

MCB, RCCB 또는 RCBO 트립을 식별하고 올바른 진단 분기를 선택하기 위한 결정 경로

1단계: 즉각적인 위험 확인

연기, 냄새, 눈에 보이는 열 손상, 아킹 소리, 물 노출, 노출된 도체, 손상된 외함 또는 감전의 증거가 있는 장비는 만지거나 다시 투입하지 마십시오. 분전반 자체가 손상된 것으로 보이면 접근하지 말고 현지 비상 절차를 따르십시오.

2단계: 이벤트 정보 보존

변경하기 전에 다음을 기록하십시오:

어떤 장치가 작동되었고 눈에 보이는 표시는 무엇인지;
트립 플래그, LED, 디스플레이 또는 이벤트 로그가 있는지 여부;
어떤 회로 또는 부하에 전원이 차단되었는지;
어떤 장비가 작동 중이거나 시작 중이었는지;
이벤트가 즉각적이었는지, 지연되었는지, 간헐적이었는지, 또는 날씨와 관련이 있었는지 여부;
전기 작업, 추가된 기기 또는 시스템 변경이 선행되었는지 여부.

이 기록은 고장을 반복적으로 재현하려는 시도보다 종종 더 유용합니다.

3단계: 보호 분기 식별

만약 그것이 MCB, 이라면, 전류, 돌입 전류, 단락 및 열 조건을 시작으로 하십시오.
만약 그것이 RCCB, 이라면, 잔류 전류 경로, 절연, 습기, 연결된 장비 및 중성선 배열을 시작으로 하십시오.
만약 그것이 RCBO, 라면, 정확한 모델의 트립 표시와 이벤트 패턴을 확인하기 전까지는 분기를 선택하지 마십시오. 장치가 신뢰할 수 있는 기능 표시를 제공하지 않으면 두 분기 모두 열린 상태로 유지됩니다.

4단계: 안전하게 접근 가능한 부하만 제거하십시오.

정상적인 제어 장치를 사용하여 접근 가능한 부하의 전원을 끄거나 플러그를 뽑으십시오. 패널을 열거나, 고정 배선을 분리하거나, 젖거나 손상된 플러그를 만지거나, 다른 장치가 트립되는지 확인하기 위해 의심스러운 기기를 다른 회로로 옮기지 마십시오.

5단계: 허용되고 시각적으로 안전할 때만 재설정하십시오.

장치 지침을 따르십시오. 많은 차단기 메커니즘은 ON으로 복귀하기 전에 핸들을 완전히 OFF로 이동해야 합니다. 장치가 다시 트립되거나, 정상적으로 재설정되지 않거나, 원인이 여전히 불분명한 경우, 꺼진 상태로 두십시오. Electrical Safety Foundation International 지침 마찬가지로 반복적인 트립을 재설정하는 대신 조사가 필요한 조건으로 취급합니다.

MCB 분기: 과부하, 돌입 전류 또는 지속적인 고장?

MCB 트립은 과전류 메커니즘이 작동 조건에 도달했음을 확인합니다. 근본 원인을 명시하지는 않습니다.

지연 작동은 과부하 방향을 지원합니다.

지속적인 부하가 몇 분간 이어진 후 트립되는 것은 열 동작과 일치합니다. 더 중요한 질문은 다음과 같습니다.

트립 전에 어느 정도의 전류가 흐르고 있었습니까?
모터, 히터, 압축기 또는 전원 공급 장치가 예상보다 더 많은 전류를 소비하고 있었습니까?
인클로저가 이미 따뜻했거나 밀집되어 부하가 걸려 있었습니까?
측정된 전류가 해당 제품의 정확한 시간-전류 대역과 교차합니까?

주변 온도, 인접한 부하 장치, 이전 부하, 연결 상태 및 제품 특성은 모두 관찰된 시간에 영향을 미칠 수 있습니다. 보편적인 “10분 고장”은 없습니다.”

즉각적인 동작은 긴급하지만 자동으로 단락은 아닙니다.

매우 빠른 동작은 전류가 순간적인 픽업 영역으로 진입하는 것과 일치합니다. 선간 중성선 또는 상간 단락이 한 가지 가능성이지만, 과도한 모터 기동 전류, 변압기 여자 전류, 전원 공급 장치 고장, 정지된 기계, 배선 손상 또는 부적합한 보호 장치 특성도 마찬가지입니다.

타이밍만으로 B에서 C 또는 D로 변경하거나 전류 정격을 증가시키지 마십시오. 곡선 및 정격 변경은 도체 보호, 고장 차단 및 협조에 영향을 미칩니다. 별도의 MCB 트립 곡선 가이드 는 시간-전류 증거를 읽는 방법을 설명합니다. MCB 반복 트립 가이드 는 전체 MCB 워크플로우를 다룹니다.

RCCB 분기: 하나의 기기, 하나의 회로 또는 설비?

RCCB는 센싱 시스템을 통과하는 활선 도체의 전류를 비교합니다. 전류가 의도하지 않은 경로를 통해 돌아오면 벡터 합이 더 이상 균형을 이루지 못하고 장치가 작동할 수 있습니다. RCCB에는 통합 과전류 보호 기능이 포함되어 있지 않으므로 트립이 회로가 너무 많은 암페어를 사용했음을 의미하지는 않습니다.

트립은 하나의 접근 가능한 기기에 따릅니다.

해당 기기를 서비스에서 제거하십시오. 습기, 절연 손상, 가열 요소 고장, 케이블 손상 또는 내부 필터 상태가 관련될 수 있습니다. 연관성은 검색 범위를 좁히지만, 기기가 서비스에 복귀하기 전에 제품 테스트가 여전히 필요합니다.

접지 누전 차단기가 동작한 상태는 접근 가능한 기기를 플러그에서 뽑은 후에도 유지됩니다.

조사는 고정 배선, 하드 와이어링 장비, 실외 회로, 숨겨진 습기, 중성선-접지 접촉 또는 설치 오류 쪽으로 진행됩니다. 단극 다운스트림 MCB를 끄는 것으로는 관련 중성선을 분리하지 못할 수 있으므로, MCB가 꺼진 상태에서 RCCB의 동작 방식만으로는 중성선 고장을 완전히 배제할 수 없습니다.

다른 회로나 스위치가 트립을 유발합니다.

전류 복귀 경로를 의심하십시오. 교차되거나, 빌려 쓰거나, 공유된 중성선은 하나의 RCD에 의해 모니터링되는 도체를 통해 전류가 빠져나가고 동일한 감지 경로 외부로 복귀하게 만들 수 있습니다. 중성선-접지 연결은 또한 보호 접지를 통해 복귀 전류를 우회시킬 수 있습니다. VIOX 가이드의 공유 및 빌려 쓴 중성선 는 이 고장 유형을 심층적으로 설명합니다.

여러 개의 정상적인 전자 부하가 기여하는 것으로 보입니다.

여러 부하에서 발생하는 정상적인 대기 누설 전류가 축적될 수 있지만, “성가신 트립”이 추정에 의한 진단이 되어서는 안 됩니다. 관련 누설/잔류 전류를 측정하고, 회로 구성 및 연결된 장비를 확인하며, 실제 절연 또는 중성선 고장을 배제하십시오. 완전한 RCCB 트립 진단 이 더 깊은 작업을 소유합니다.

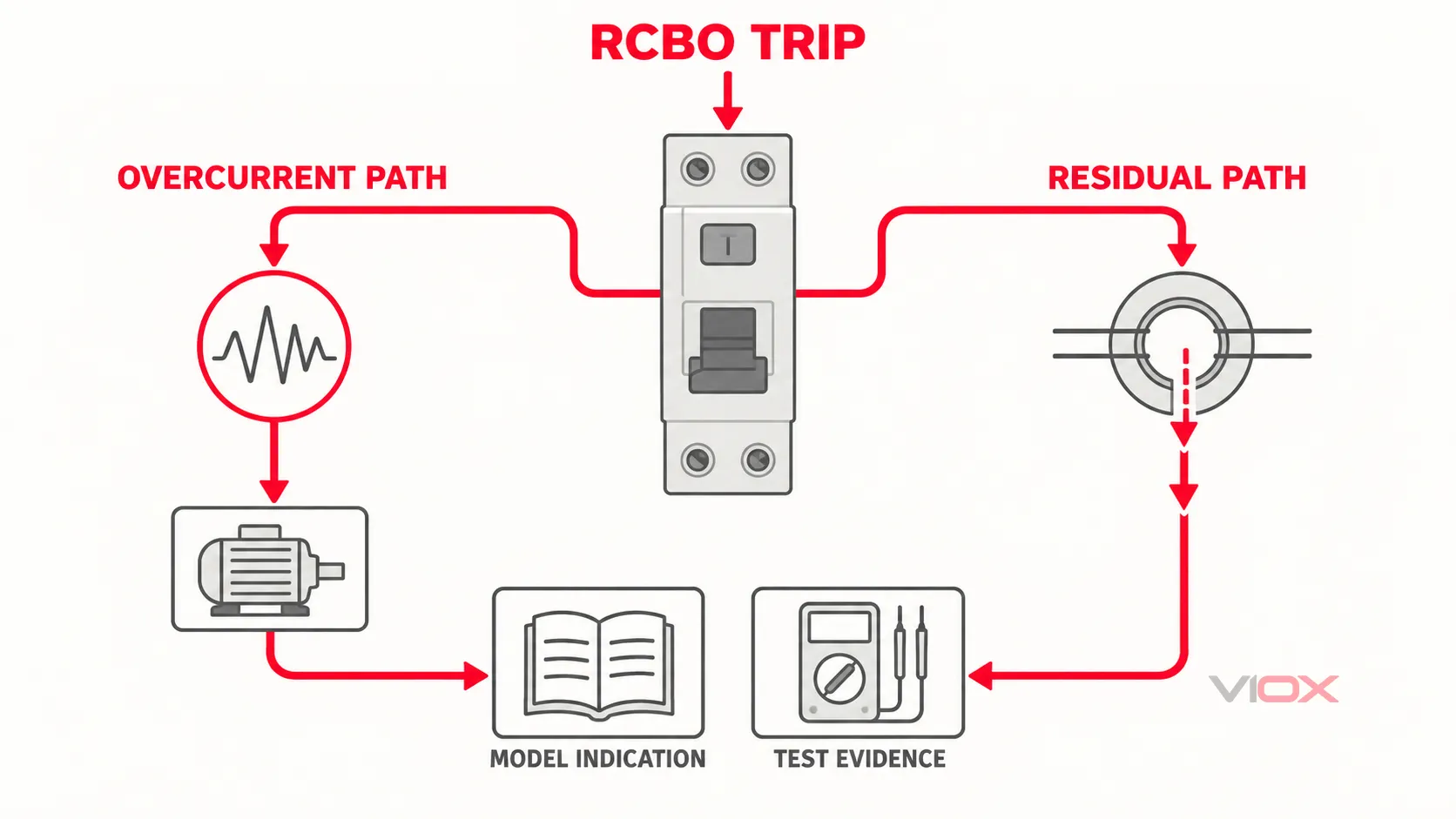

RCBO 분기: 두 가지 보호 기능, 하나의 핸들

RCBO는 MCB의 과전류 기능과 RCCB의 잔류 전류 기능을 결합합니다. 이는 회로 수준의 고장 분리를 개선하지만 진단 질문을 생성합니다: 어떤 보호 기능이 작동했습니까?

다음 순서로 증거를 사용하십시오:

모델별 트립 표시. 일부 RCBO는 작동된 기능과 관련된 플래그, 창, 표시등 또는 문서화된 재설정 동작을 제공합니다. 정확한 모델 지침을 통해서만 해석하십시오.
이벤트 패턴. 지속적인 높은 전류는 과전류 분기를 지원하고, 습기, 특정 기기 또는 중성선 상호 작용은 잔류 전류 분기를 지원합니다. 이것들은 단서로 남습니다.
부하 전류 증거. 장치의 특성과 비교한 운전 및 기동 전류는 과전류 가설을 지지하거나 기각할 수 있습니다.
절연 및 잔류 전류 증거. 절연 시험, 누설 전류 측정, 중성선 경로 점검 및 적절한 RCD 시험으로 잔류 전류 분기를 평가할 수 있습니다.
회로 및 장치 상태. 손상된 배선, 잘못된 중성선 라우팅, 느슨하거나 열 손상된 연결부, 환경 오염 및 결함 있는 보호 장치는 증거에 따라 고려해야 합니다.

RCBO의 즉각적인 트립을 잔류 전류 또는 단락으로 가정하지 마십시오. 두 기능 모두 적절한 조건에서 신속하게 작동할 수 있으며, 일부 부하는 높은 돌입 전류와 과도 누설 동작을 모두 생성합니다.

어떤 타이밍과 고장 범위가 증명할 수 있고 증명할 수 없는가

관찰	합리적인 추론	경계
지속적인 부하 후 트립	열 과전류가 더 가능성 있습니다.	비정상 부하를 식별하지 않거나 설치에서의 열 영향을 배제하지 않습니다.
투입 시 즉각적인 트립	심각하거나 빠른 작동 조건이 존재합니다.	단락, 돌입 전류, 잔류 전류 또는 배선 오류를 구분하지 않습니다.
하나의 분기 회로에 전원이 차단되었습니다.	분기 장치가 작동했을 가능성이 있습니다.	장치 표시는 MCB인지 RCBO인지 여부를 결정합니다.
여러 MCB 공급 회로가 동시에 전원이 차단되었습니다.	상위 공유 장치가 작동했을 수 있습니다.	해당 장치가 RCCB/RCD로 식별될 때까지 누전을 증명하지는 않습니다.
습한 날씨에 트립됩니다.	습기 관련 누전이 가능해집니다.	상관관계만으로는 유입 지점을 찾을 수 없습니다.
TEST를 누른 후에도 핸들이 그대로 있습니다.	규정된 잔류 전류 테스트에서 예상된 동작이 발생하지 않았습니다.	제조업체의 정확한 지침을 따르십시오. 외부 회로나 과전류 기능은 진단하지 않습니다.

원리는 간단합니다: 장치 식별은 어떤 수량이 모니터링되었는지 알려주고, 이벤트 패턴은 어디를 봐야 할지 알려주며, 측정 및 검사는 왜 발생했는지 규명합니다.

자격을 갖춘 전기 기술자가 확인해야 할 사항

테스트 순서는 장치, 설치 및 이벤트에 따라 달라집니다. 다음을 포함할 수 있습니다:

인증	진단 가치
장치 식별 및 제조사 트립 표시	사용 가능한 보호 기능 및 유지된 트립 원인 증거를 설정합니다.
작동 및 시동 전류 측정	과부하, 돌입 전류, 정지 부하 및 비정상 장비 가설을 테스트합니다.
정확한 시간-전류 특성 검토	측정된 전류와 지속 시간을 장치의 선언된 동작과 비교합니다.
도체, 단자, 버스바 인터페이스 및 보호 장치 장착 상태 검사	손상, 오염, 느슨하거나 과열된 연결부 및 설치 결함을 찾습니다.
절연 저항 및 회로 테스트 (안전 절연 하)	트립 타이밍에 의존하지 않고 배선 및 장비 절연 평가
중성선 연속성 및 분리 확인	교차, 차용, 공유, 잘못 배치된 중성선 또는 중성선-접지 경로 찾기
누설 또는 잔류 전류 측정	추측으로 “오작동”으로 분류하는 대신 전류 불균형 및 누적 기여도 정량화
적절한 장비를 사용한 RCD/RCBO 작동 테스트	해당 절차에 따른 잔류 전류 보호 조치 검증
정격, 단락 용량, 도체 및 협조 검토	보호 장치가 단순히 성공적으로 재설정되는 것이 아니라 회로에 적합한 상태를 유지하는지 확인합니다.

IEC 60364-6 저전압 설비의 초기 및 주기적 검증을 다룹니다. IEC 61557-6:2019 TT, TN 및 IT 시스템에서 RCD 보호 조치의 효과를 테스트하는 데 사용되는 장비에 대한 요구 사항을 지정합니다. 제품 테스트 버튼을 완전한 설비 검증 방법으로 만들지는 않습니다. 설비에 채택된 판본 및 국가 규정을 적용하십시오.

유용한 고장 기록 구축

“차단기가 트립되었다”고만 보고하는 대신 다음 정보를 제공하십시오:

장치 마킹의 사진 또는 서면 기록;
장치 유형, 극 구성, 전류 정격, 트립 특성, IΔn, 그리고 잔류 전류 유형이 보이는 경우;
영향을 받는 정확한 회로 및 부하;
리셋 전 트립 플래그, LED, 창, 디스플레이 또는 이벤트 로그 상태;
작동 중이거나 시작 중인 부하 및 경과 시간;
최근의 비, 응결, 청소, 건설, 유지보수 또는 보드 수정;
하나의 접근 가능한 기기가 일관되게 이벤트를 트리거하는지 여부;
접근 가능한 부하가 제거된 후 장치가 다시 트립되었는지 여부;
열, 냄새, 변색, 소리, 충격 또는 기계적 손상.

이 기록은 추측을 줄이고 전기 기술자가 증거를 훼손하기 전에 올바른 테스트를 선택하는 데 도움이 됩니다.

이러한 지름길을 사용하지 마십시오

즉시 트립되거나 확인된 원인 없이 차단되는 장치를 반복적으로 다시 닫지 마십시오.
핸들을 ON 위치에 고정하거나 보호 장치를 우회하지 마십시오.
작동을 방지하기 위해 더 높은 정격 전류의 MCB 또는 RCBO를 설치하지 마십시오.
누설을 은폐하기 위해 잔류 전류 정격을 높이거나 RCD 유형을 변경하지 마십시오.
도체 보호, 고장 전류, 돌입 전류 및 필요한 차단을 확인하지 않고 B, C 또는 D 특성을 변경하지 마십시오.
고장을 “찾기” 위해 임의로 중성선을 분리하지 마십시오.
의심스러운 기기를 다른 회로로 옮겨 다른 장치가 트립되는지 확인하지 마십시오.
리셋 성공이 회로가 안전함을 증명한다고 가정하지 마십시오.
TEST 버튼을 전체 회로, 배선 또는 과전류 메커니즘이 정상임을 증명하는 것으로 취급하지 마십시오.

기술 출처

고장이 식별되고 회로 요구 사항이 문서화된 후, 관련 VIOX를 비교하십시오. MCB, RCCB및 RCBO 제품군. 제품 평가는 회로 설계, 사용 가능한 고장 전류, 잔류 전류 요구 사항, 적용 가능한 설치 규칙 및 정확한 모델 문서를 따라야 합니다. 트립 증상만으로는 안 됩니다.

본 문서는 활선 작업 허가가 아닌 진단 프레임워크입니다. 분리, 검사, 테스트, 수리, 교체 및 재활성화는 해당 규정, 현장 절차 및 자격을 갖춘 전기 검토를 따라야 합니다.
