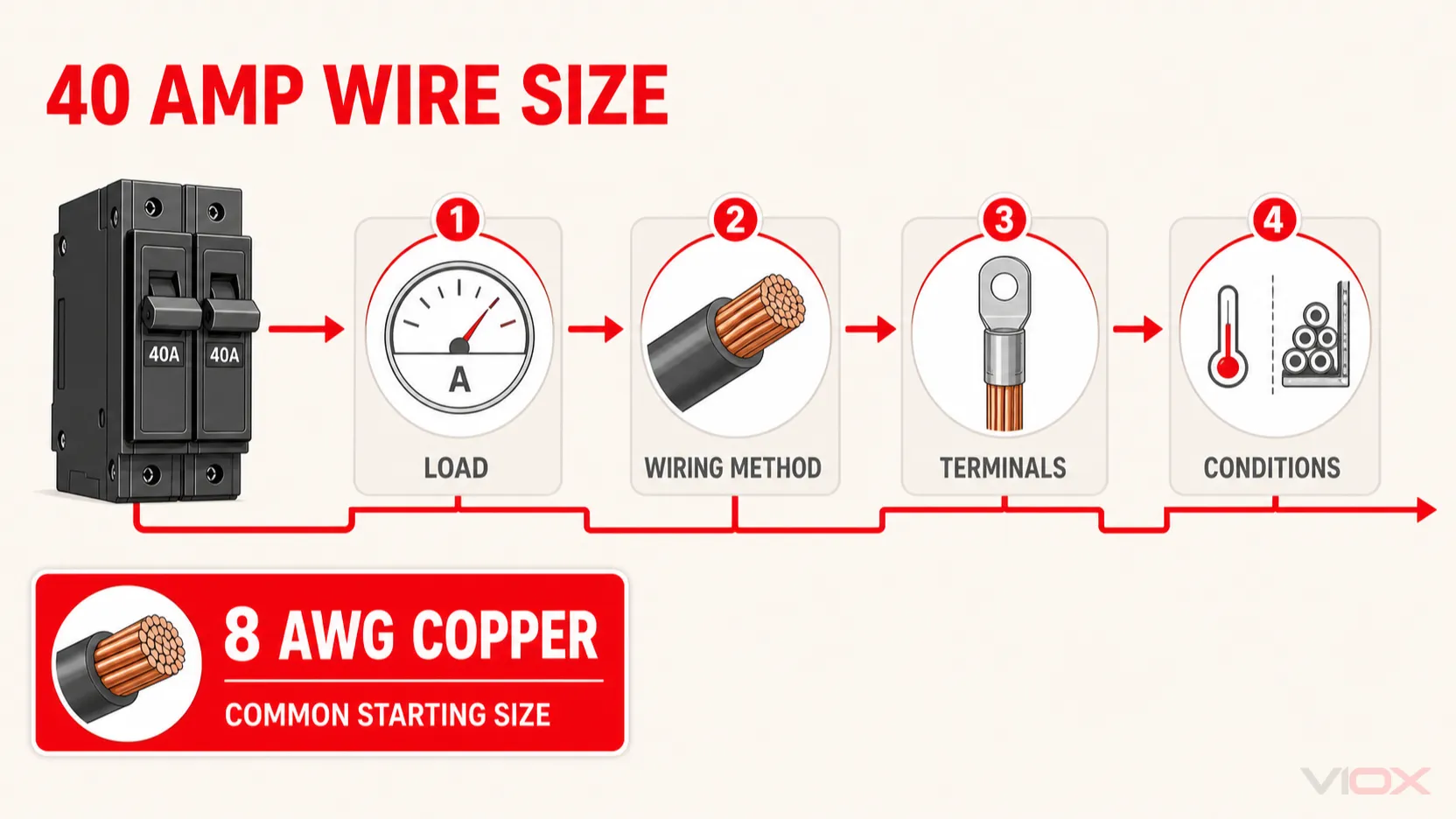

40 Aの電線サイズ：8 AWG 銅線、アルミニウム線およびNECガイド

このページについて

一般的な40 A回路のほとんどでは、まず 8 AWGの銅線から検討してください. 8 AWGの銅線は、60°Cの許容電流表では40A、75°Cの表では50Aと定格されており、一般的なNM-Bケーブルの制限と、75°C対応の配線工事の両方に適合します。.

アルミニウム線の場合は、より条件付きの回答が必要となります。. 8 AWGのアルミニウムXHHW-2は、75°Cの許容電流値が適用可能であり、かつ両端子がアルミニウム導体用として識別されている場合に40Aを流すことができます。設置条件が60°Cの許容電流値に制限される場合は、6 AWGのアルミニウムから検討してください。.

これらはあくまで開始サイズであり、普遍的な規定ではありません。最終的な40 A回路の電線サイズは、計算負荷、連続運転、配線方法、端子の温度定格、周囲温度、通電導体数、電圧降下、および機器固有の指示事項によって決まります。.

安全に関する注意: 導体サイズの選定や配電盤作業は法規に依存しており、作業者が致死的な電圧やアークフラッシュの危険にさらされる可能性があります。最終的な設計および設置にあたっては、現地で採用されている最新の法規、機器の指示事項に従い、有資格の電気技術者または電気エンジニアに依頼してください。.

コード版に関する注記： NFPAは以下をリストしています： 2026年版米国電気工事規程（NEC）、NFPA 70 を現行の出版版としています。採用状況は州や地域によって異なり、2026年版では一部の番号付けが再編されました。本記事で2023年版の条項や表を引用している箇所については、その番号を版固有のものとして扱い、プロジェクトで適用されるコードにおける同等の要件を確認してください。.

40A電線サイズの概要

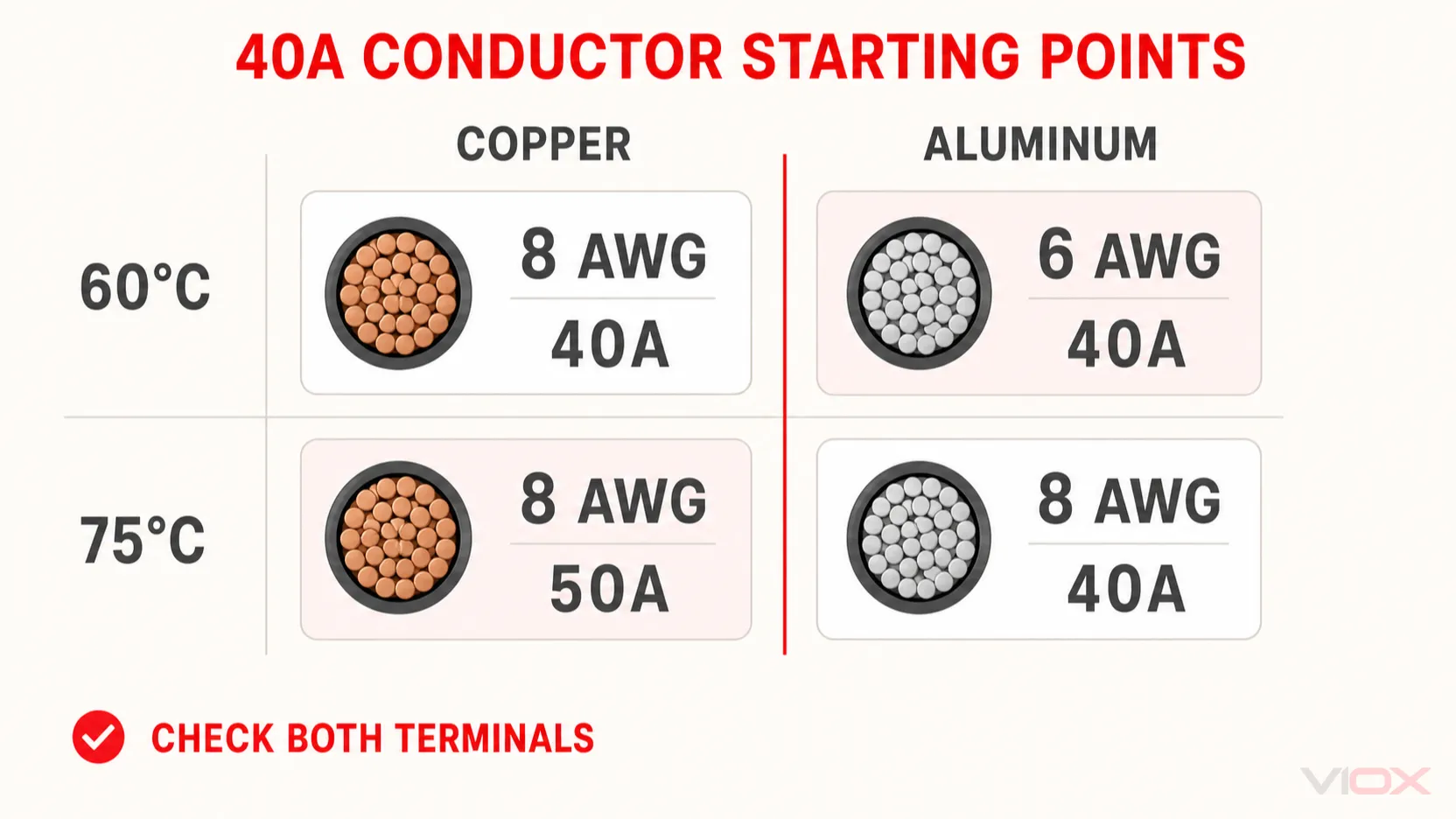

導体および条件	関連する許容電流	40A開始時の決定
8 AWG銅線、60°C列	40A	はい、補正係数および調整係数の適用前です
8 AWG銅線 THHN/THWN-2、75°C端子	50A	はい。90°C絶縁体はディレーティング計算には対応できる可能性がありますが、端子の定格を向上させるものではありません
8 AWG銅線 NM-B	60°Cの許容電流値に制限されます	通常は40Aで可能です。ただし、ディレーティングおよび負荷計算が基準を満たしていることが条件です
8 AWGアルミ線 XHHW-2、75°C端子	40A	条件：両端とも75°C定格およびアルミ導体に対応していること
8 AWGアルミ、60°C条件	30A	No
6 AWGアルミXHHW-2、60°C条件	40A	はい、補正係数および調整係数の適用前です

この表は導体の許容電流のみを扱っています。特定のケーブルアセンブリ、レースウェイ、コネクタ、レセプタクル、遮断器端子、または機器がその導体に対応していることを保証するものではありません。.

要点

8 AWG銅線が一般的な回答です 一般的な40A分岐回路の場合。.
自動的に6 AWGアルミを指定しないでください。. 8 AWGアルミXHHW-2は75°Cで適合する可能性がありますが、60°Cでの開始サイズは6 AWGです。.
一般的な40A回路がサポートするのは最大で 32Aの連続負荷です なぜなら 32A × 125% = 40A.
40Aを連続して消費する負荷は、通常の40A回路には適していません。他の要因を考慮する前に、少なくとも50Aの導体および過電流保護装置の容量が必要です。.
HVAC機器には、異なる導体および遮断器の規則が適用される場合があります。銘板の 最小回路許容電流（MCA） そして 最大過電流保護（MOCP） を確認し、一般的な表を盲目的に適用しないでください。.
長距離配線には、自動的にサイズアップする単一の閾値はありません。実際の電圧、負荷、配線長、導体、および動作温度を使用して電圧降下を計算してください。.

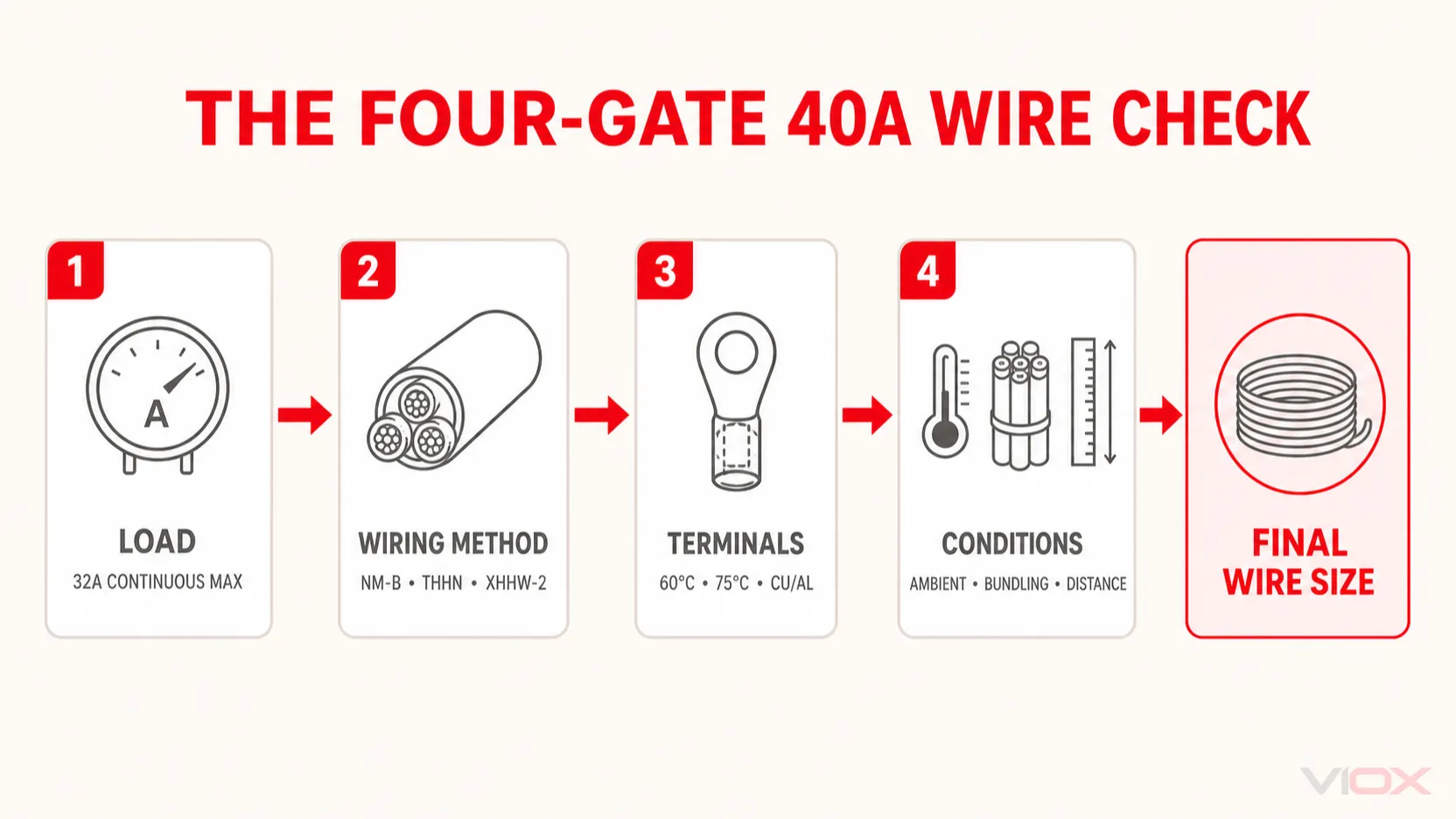

40 A電線を選定するための4ゲート法

遮断器の番号だけでは導体を特定するには不十分です。提案された回路を以下の4つのゲートに通してください：

ゲート	検証用入力	合格条件
1. 負荷	非連続負荷、連続負荷、および機器固有の計算	必要な導体許容電流が、その導体の使用可能な許容電流を超えていないこと
2. 配線方法	NM-B、レースウェイ内のTHHN/THWN-2、XHHW-2、またはその他の認定された配線方法	選定された製品が、その場所および設置方法に対して許可されていること
3. 端末処理	60°Cまたは75°Cの定格、導体範囲、およびCU/ALの表示	許容電流の列と導体材料は、両端で許容されます。
4. 現場条件	周囲温度、導体数、絶縁体、および配線長	調整後の許容電流は依然として合格範囲内であり、電圧降下も負荷に対して許容範囲内です。

VIOXのより広範な電線サイズおよび回路ブレーカーの選定チャートは、周囲のアンペア数表を提供します。以下の方法は意図的に範囲を絞っており、8 AWGという見かけ上の回答が40A回路に対していつ有効であるかを判断するものです。.

ゲート1：必要な導体許容電流の計算

遮断器のラベルではなく、負荷から開始してください。非連続負荷と連続負荷の両方を含む一般的な分岐回路の場合、一般的な計算式は以下の通りです。

必要な許容電流 = 非連続負荷 + 連続負荷の125%

連続負荷とは、最大電流で3時間以上稼働することが想定される負荷のことです。標準的な40A回路における実用上の関係式は以下の通りです。

40A ÷ 1.25 = 32A 最大連続負荷

これにより、40A回路は32Aを連続して消費するように設計された機器に最適となります。例えばChargePoint社は、 32AのHome Flex充電設定に対して40Aの回路定格を指定しており、 EV充電機器が連続負荷であることを警告しています。これは製品固有の計算確認であり、すべての電気自動車供給設備（EVSE）モデルに対する普遍的な設置仕様ではありません。.

機器自体が40Aを連続して消費する場合：

40A × 1.25 = 50A 必要容量

その場合、「40A回路」と呼ぶのは誤った前提です。適用される機器規則に従い、回路遮断器、導体、端子、および機器構成を50A以上の設計として再計算してください。VIOXガイドの回路遮断器の負荷計算上流側のサイジング手順について説明します。.

125%ルールを二重に適用しないこと

一部の機器の銘板や設置説明書には、最小回路許容電流または必要な分岐回路定格がすでに記載されています。機器の規定および適用されるコードの手法に従ってください。計算結果が連続負荷計算のように見えるという理由だけで、125%を余分に加算しないでください。電動機、空調機器、溶接機、およびその他の特殊負荷には、条項固有のルールを適用できます。.

ゲート2：配線方法の特定

同じAWG番号の導体であっても、ケーブルの構造や設置ルールが異なるため、使用可能な許容電流が異なる場合があります。.

8 AWG 銅 NM-B

NM-B型ケーブルは、乾燥した住宅内の場所で一般的に使用されます。その内部導体は90°C絶縁である可能性がありますが、 2023 NEC 334.80 最終的な許容電流を以下に制限します。 60°C導体値. 。NFPAが公開しているコード開発資料では、この60°Cの上限を規定しつつ、補正または調整計算の開始点として90°Cの値を使用することを許可していますが、その最終結果が60°Cの制限を超えないことが条件となります。.

8 AWG銅線の場合、60°Cの値は40Aです。したがって、, 8 AWG銅線NM-Bは通常、40Aの許容電流に直接適合します, が、60°Cの上限を超えると予備の許容電流はありません。束ね配線や周囲温度の高さによって許容電流が40Aを下回る場合は、より太い導体を使用するか、設置方法を変更する必要があるかもしれません。.

NM-Bは湿潤場所用の配線方法ではありません。屋外や地下に設置されたレースウェイは、たとえ導管が密閉されているように見えても、内部は通常湿潤場所として扱われます。実際の環境に適したリストに記載されている導体を選択してください。.

レースウェイ内の8 AWG銅線 THHN/THWN-2

許容される配線管内の個別の銅製THHN/THWN-2導体は、計算上の余裕を大きくします。Southwire社は、8 AWGの銅製THHN/THWN-2を以下のように規定しています。 75°C列で50A 、90°C列で55Aです。.

90°Cの定格表示は、温度補正係数および導体本数補正係数を適用する際に有用です。これは、90°C対応の回路遮断器や機器端子を前提とできることを意味するものではありません。最終的な許容電流は、端子部およびその他の適用規則によって課される制限を超えることはできません。.

アルミニウム製XHHW-2

Southwire社は、8 AWGのアルミニウム製XHHW-2を以下のように規定しています。 75°C列で40A, 。一方、60°Cの値はわずか30Aです。同製品群では、6 AWGのアルミニウムは60°C列で40A、75°C列で50Aと規定されています。.

これにより、明確な判断基準が作成されます。

用途 8 AWGのアルミニウム 40A 75°Cの許容電流が認められ、かつすべての端子にアルミニウムおよび導体サイズに関する表示がある場合に限ります。.
用途 6 AWGアルミニウム 制御条件が60°Cである場合の出発点として。.
調整、補正、電圧降下、または機器の指示により必要な場合は、さらにサイズを大きくしてください。.

遮断器がアルミニウムに対応しているという理由だけで、コンセントや機器のラグも対応していると想定しないでください。導体材質、温度定格、および適合電線範囲を以下で確認してください。両端.

ゲート3：制御端子温度の確認

導体の絶縁定格、回路遮断器の端子定格、および負荷機器の端子定格は、それぞれ異なる要素です。使用可能な許容電流は、最も制限の厳しい適用条件によって決定されます。.

60°Cまたは75°Cの列を選択する前に、以下の項目についてマーキングおよびドキュメントを確認してください：

回路遮断器の端子温度定格；;
負荷またはコンセントの端子温度定格；;
許容される導体材質：CU、AL、またはCU/AL；;
許容される導体サイズ範囲；;
設置説明書に記載された導体仕様。.

この確認はアルミニウム導体において特に重要です。8 AWGのアルミニウム導体が常に40Aに対応するわけではありません。40Aに達するのは75°Cの列を使用する場合のみです。いずれかの端部で60°Cの列の使用が強制される場合、8 AWGのアルミニウム導体は許容電流の基準を満たさないため、通常は6 AWGが最小サイズとなります。.

より太い電線が自動的に取り付け可能になるわけではありません。サイズアップした導体であっても、回路遮断器や機器の端子に適合しているか、あるいは対象となる導体用に設計された規定の接続方法を使用する必要があります。.

ゲート4：現場条件の適用と電圧降下の確認

許容電流表は、規定された基準条件を前提としています。周囲温度が高い場合や、複数の通電導体がレースウェイまたはケーブル内にまとめられている場合は、許容電流が減少する可能性があります。計算に許容される絶縁定格を使用して必要な補正係数および調整係数を適用し、最終的な結果が端子または配線方式の上限を超えないことを確認してください。.

例えば、8 AWGの銅製NM-B回路は、最終的な上限を40Aとして開始されます。許容電流が40Aを下回るような現場条件がある場合、「8 AWGは40Aの標準である」という理由だけでは、その設置は不合格となります。“

240V電圧降下の分かりやすい例

電圧降下は許容電流の代わりとなるものではなく、性能確認のためのものです。パネルから100 ft離れた場所に設置された240V、32Aの連続負荷において、8 AWGの銅導体を使用する場合を検討します。Southwire社は、以下のAC抵抗値を公開しています。 75°Cにおいて1,000 ftあたり0.786 Ω （同社の8 AWG銅製THHN/THWN-2の場合）.

簡略化した単相抵抗計算を使用する場合：

電圧降下 = 2 × 片道距離 × 電流 × 1フィートあたりの抵抗

VD = 2 × 100 ft × 32A × 0.786 Ω/1,000 ft = 5.03V

5.03V ÷ 240V = 2.11%

片道150 ftの場合、同じ前提条件で算出される値は約 7.55V、または3.15%となります。. Southwire社が公開している6 AWG銅線の抵抗値（約0.495 Ω/1,000 ft）に変更すると、150 ftの例では約 4.75V、または1.98%に減少します。.

これらの結果は例であり、普遍的な距離制限ではありません。実際の電圧降下は、負荷電流、電圧、導体温度、力率、接続抵抗、および回路形状によって変化します。50フィート、100フィート、またはその他の任意の距離で自動的にサイズアップするのではなく、実際の経路を計算してください。.

回答を左右する適用境界

40A回路上の32A EV充電器

32A EVSEは、以下の理由からクリーンな連続負荷の例となります。 32A × 125% = 40A. 充電器のマニュアルが、許容される配線構成、導体材料、端子範囲、遮断器の配置、および試運転設定を規定します。コンセントベースの設置と直結（ハードワイヤード）の設置で要件が同一であると想定しないでください。.

電気レンジまたはクックトップ

機器の銘板と設置説明書を使用して、必要な分岐回路の定格と導体数を決定してください。120/240Vの機器には、2本の非接地導体、中性線、および機器接地導体が必要な場合がありますが、純粋な240V負荷には中性線が不要な場合があります。需要率と分岐回路の規定は用途固有のものであるため、一般的な40A電線表でレンジの計算を代用することはできません。.

MCAおよびMOCPを備えたHVAC機器

空調および冷凍機器では、一般的な遮断器と電線の対応表が示すよりも細い導体をMCAで許容できる場合があり、その一方でMOCPは40Aの遮断器を許容することがあります。遮断器は始動電流に対応するものであり、個別の機器保護および機器に関する規定が導体の計算を制御します。HVACの場合、銘板のMCAおよび適用される規定に基づいて導体サイズを決定してください。40Aの遮断器のみを見て、安全でない設置であると判断しないでください。.

接地、中性線、および導体数

40Aの過電流保護装置の場合、一般的な 2023 NEC 表 250.122 電線タイプの機器接地導体の出発点は 10 AWG銅線または8 AWGアルミニウム線／銅被覆アルミニウム線です. 。その他の規定によって最終的な接地設計が変更される可能性があり、また2026年版では再編により表番号が異なるため、採用されている規定および設置状況を確認してください。.

中性線は遮断器の定格電流ではなく、負荷によって決定されます。

単相240V負荷では、2本の非接地導体と機器接地を使用する場合があります。.
120/240V負荷では、中性線が必要となる場合もあります。.
中性線は、負荷電流の流し方によっては、調整目的において通電導体として数えられる場合があります。.

電流容量表のみに基づいてケーブルを発注しないでください。まず、電圧、相数、中性線の必要性、接地方式、および通電導体の数を確認してください。.

40A導体選定ワークシート

仕様を確定する前に、以下の確認事項を完了してください：

入力	プロジェクト価値	決定事項
機器の電圧および相数	___	極数および導体配置
非連続負荷	___ A	基本導体負荷
連続負荷	___ A	該当する場合は125%で加算
機器のMCA/MOCPまたは手動要件	___	特別な機器規則が適用されるかどうかの確認
銅またはアルミニウム	___	適切な許容電流列および端子材質の選択
NM-B、THHN/THWN-2、XHHW-2、またはその他の方式	___	環境および許容電流の制限を確立する
回路遮断器の端子定格	___ °C; CU/AL; ___ AWG	一端の有効なカラムおよび適合性を設定する
負荷側の端子定格	___ °C; CU/AL; ___ AWG	他端の有効なカラムおよび適合性を設定する
周囲温度	___	補正係数の確認
通電導体	___	調整係数の確認
片道長さ	___ ft	電圧降下計算
接地および中性線の要件	___	最終的な導体数およびサイズ

入力情報が不明な場合、設計を単一のAWG番号に集約することはできません。.

最終回答

用途 8 AWG 銅線 40A回路遮断器の標準的な始動用電線サイズとして。これは60°Cの定格で40Aを供給するため、一般的な8 AWG銅NM-Bケーブルに加え、負荷および現場条件の確認を条件として、適合する配管用導体もカバーします。.

アルミニウム製XHHW-2の場合、, 8 AWGは75°Cで40A回路に使用可能ですが、, 導体、両端の端子、および設置全体がその定格を許容する場合に限ります。60°Cの制限下では、以下から始めてください。 6 AWGアルミニウム.

次に、4つのゲート（必要な許容電流、配線方法、端子の制限、および現場条件）を確認してください。隣接する定格については、VIOXガイドを使用して 30A回路遮断器の配線要件, 50アンペアの電線サイズそして 60A回路遮断器の電線サイズ.

よくあるご質問

10 AWGの銅線を40A回路遮断器に使用できますか？

一般的な40A分岐回路用ではありません。小径導体の過電流保護規定では、通常10 AWG銅線の許容電流は30Aに制限されます。MCAおよびMOCP値が適切に表示されたHVAC機器などの特殊な機器規定では、導体と回路遮断器の関係が異なる場合があります。一般的な例外として扱うのではなく、機器の規定に従ってください。.

40A回路には8/2または8/3ケーブルが必要ですか？

アンペア定格だけでは判断できません。純粋な240V負荷には2本の非接地導体と機器接地が必要な場合がありますが、120/240V負荷には中性線も必要になることがあります。機器の配線図を確認してください。また、8/2や8/3といったケーブルの名称には、一般的に機器接地導体は含まれていないことに注意してください。.

40AのEV充電器回路に8 AWGの銅線は十分ですか？

32Aの連続負荷となるEVSEに供給する40A回路の一般的な開始サイズです。最終的な仕様は、充電器の設置説明書、端子定格、許容導体材質、配線経路の条件、および電圧降下の計算によって決定されます。.

40Aの回路遮断器にはどのサイズのアルミ電線が使用されますか？

75°Cの許容電流表が適用可能で、かつ両端の端子がアルミに対応している場合に限り、8 AWGのアルミXHHW-2を使用してください。適用条件が60°Cの場合は、開始サイズとして6 AWGのアルミ電線を使用してください。その後、必要な補正係数および調整係数を適用してください。.

40Aの長距離配線には6 AWGの銅線を使用すべきですか？

可能性はありますが、距離だけで決まるわけではありません。実際の電圧、負荷電流、片道距離、導体抵抗、および動作条件から電圧降下を計算してください。上記の240V/32Aの計算例では、8 AWGから6 AWGの銅線に変更することで、150 ftにおける電圧降下を大幅に低減できます。.

40Aの回路遮断器には、どのサイズの接地線が使用されますか？

一般的な基準として、40Aの過電流保護装置に関連する機器接地導体（ワイヤタイプ）には、10 AWGの銅線、または8 AWGのアルミニウム線／銅被覆アルミニウム線が使用されます。採用されている規格および接地導体のサイズ変更が必要となる条件を確認してください。.
