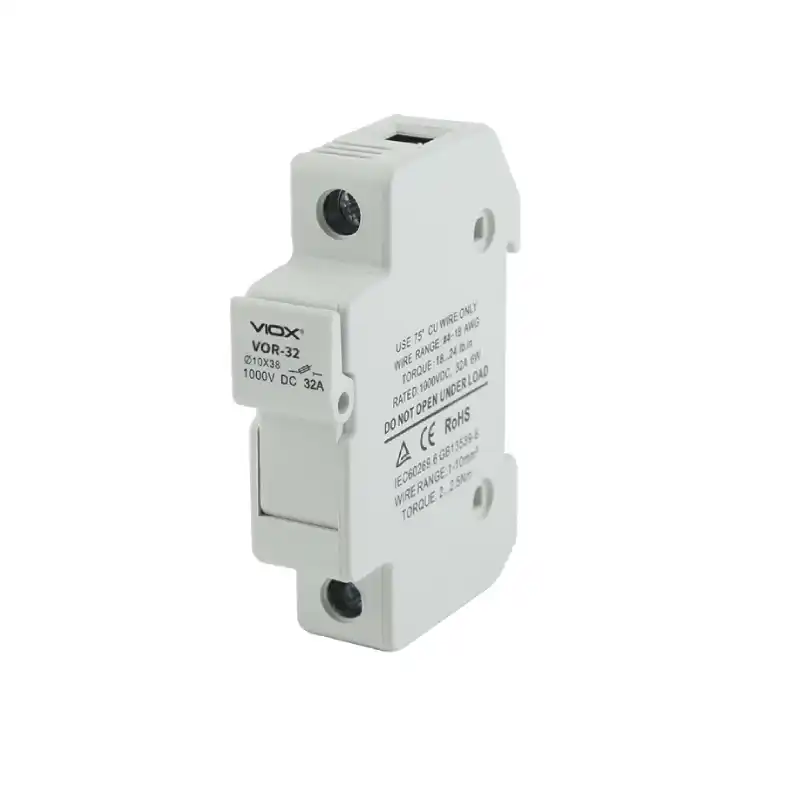

VIOX DCヒューズホルダー VOR-32シリーズ
の応用
VIOX VOR-32ヒューズホルダーは、IEC60947-3およびIEC60269-6規格に準拠して設計・製造されています。最大電流32A、最大電圧DC1000Vに対応しています。このヒューズホルダーはPV DCコンバイナーボックス、インバーター、および同様のアプリケーション用に特別に設計されており、過電流保護と効果的な遮断を提供します。
主な特徴
- 太陽光発電アプリケーション用特殊DCヒューズ
- 20KAまでの最大遮断容量、効果的な保護を提供
- 革新的なヒューズリンク交換デザイン
- インジケーターライトの有無が選択可能
- ヒューズリンク交換通知用LEDインジケータ
- 定格電圧DC1000V
- 定格電流：32A
- 営業クラス：PV
- 10x38mm ヒューズサイズに対応
- IEC60947-3およびIEC60269-6規格準拠
技術仕様
| 電気的特性 | ||
|---|---|---|
| タイプ | VOR-32 | |
| 標準 | IEC60947-3 / IEC60269-6 | |
| ポール | 1P | |
| 定格使用電圧 | 上 | DC 1000V |
| 定格電流 | で | 32A |
| 遮断容量 | 20KA | |
| 最大許容損失 | 3.2W | |
| 定格インパルス電圧 | ウインプ | 6KA |
| 制御と表示 | ||
| 動作状態 / 故障表示 | インジケーターランプ消灯／インジケーターランプ点灯 | |
| 接続と設置 | ||
| ワイヤー | 2.5mm²~25mm² | |
| 端子ネジ | M5 | |
| トルク | NM | 2.5 |
| イングレス・プロテクション | IP20 | |
| 設置環境 | ||
| ヒューズサイズ | 10x38mm | |
| 動作温度範囲 | TU | -40℃ ~+85℃ |
| インストール・モード | TH35-7.5/DIN35 | |
| 汚染等級 | 3 | |
| 相対湿度 | +20℃≦95%,+40℃≦50% | |
| 重量 | 0.07kg ポール1本あたり | |
| 設置レベル | III | |
