IEC 60898-1 と IEC 60947-2 は、回路遮断器の設計と性能を規定する 2 つの主要な国際規格です。 IEC 60898-1は、 ミニチュア回路遮断器（MCB） 住宅および軽商業用途向けであり、IEC 60947-2は モールドケース回路遮断器（MCCB） 産業用および重工業用アプリケーション向け。これらの規格を理解することで、適切な回路保護の選択と規制遵守が保証されます。
IEC 60898-1 および IEC 60947-2 規格とは何ですか?
IEC 60898-1 定義
IEC 60898-1は、「電気付属品 - 家庭用および類似設備の過電流保護用遮断器」という国際規格です。この規格は、特に以下の事項を規定しています。 ミニチュア回路遮断器（MCB） 定格は最大 125A で、主に住宅、オフィス、軽商業用途向けに設計されています。
IEC 60947-2 定義
IEC 60947-2は、より広範なIEC 60947シリーズに属し、「低電圧開閉装置および制御装置」をカバーしています。パート2では、特に 機器用遮断器定格電流が 125A から数千アンペアまでのモールドケース回路遮断器 (MCCB) およびその他の産業グレードの保護デバイスをカバーします。

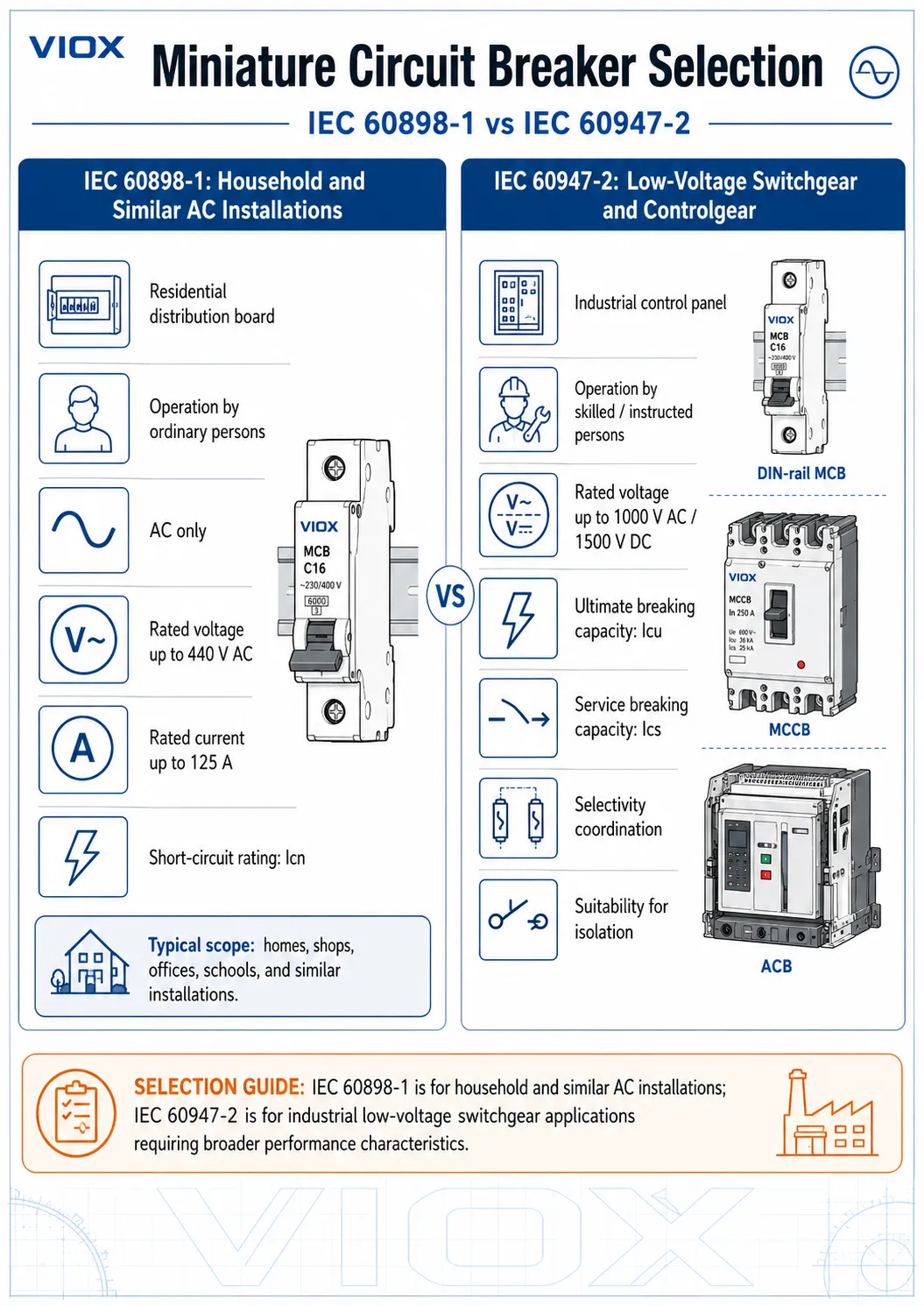

IEC 60898-1とIEC 60947-2の主な違い
以下は、これら 2 つの重要な電気規格の基本的な違いを示す表です。
| 特徴 | IEC 60898-1 (MCB) | IEC 60947-2 (MCCB) |
|---|---|---|
| 電流定格範囲 | 最大125A | 125A～6,300A以上 |
| 主な用途 | 住宅、オフィス、軽商業施設 | 工業、重工業、流通 |
| 遮断容量 | 最大25kA（標準：6～10kA） | 最大200kA以上 |
| 物理的サイズ | コンパクトなモジュール設計 | 大型の成形ケース構造 |
| 設置方法 | DINレール 取り付け | パネル/シャーシ取り付け |
| コーディネーションクラス | タイプ1とタイプ2 | 包括的な調整要件 |
| テスト要件 | 簡素化された住宅検査 | 広範な産業テストプロトコル |
| 選択性機能 | 基本的な時間-電流曲線 | 高度な選択的調整 |
| 環境格付け | 標準的な屋内環境 | 過酷な産業環境 |
| コストの範囲 | 1極あたり$10-100 | $100 - デバイスあたり10,000以上 |
アプリケーションと使用例
IEC 60898-1 アプリケーション
IEC 60898-1 に準拠したミニチュア回路ブレーカーは、次の用途向けに設計されています。
- 住宅用電気パネルと配電盤
- オフィスビルおよび商業用照明回路
- 小型モーター保護（通常最大32A）
- 商業ビルの HVAC 機器
- 電気コンセントと汎用回路
- 太陽光パネル設置保護
IEC 60947-2 アプリケーション
IEC 60947-2 準拠のモールドケース回路遮断器は、次の用途に使用されます。
- 産業用モーター制御センター（MCC）
- 大規模商業ビルの主電源遮断装置
- 製造装置の保護
- 配電用変電所
- 発電機と変圧器の保護
- 重要なインフラとデータセンター
⚠️安全警告: 産業用途のブレーカーを選定する際は、必ず資格のある電気技師にご相談ください。不適切な選定は、機器の損傷、火災、または電気事故につながる可能性があります。
技術仕様の比較

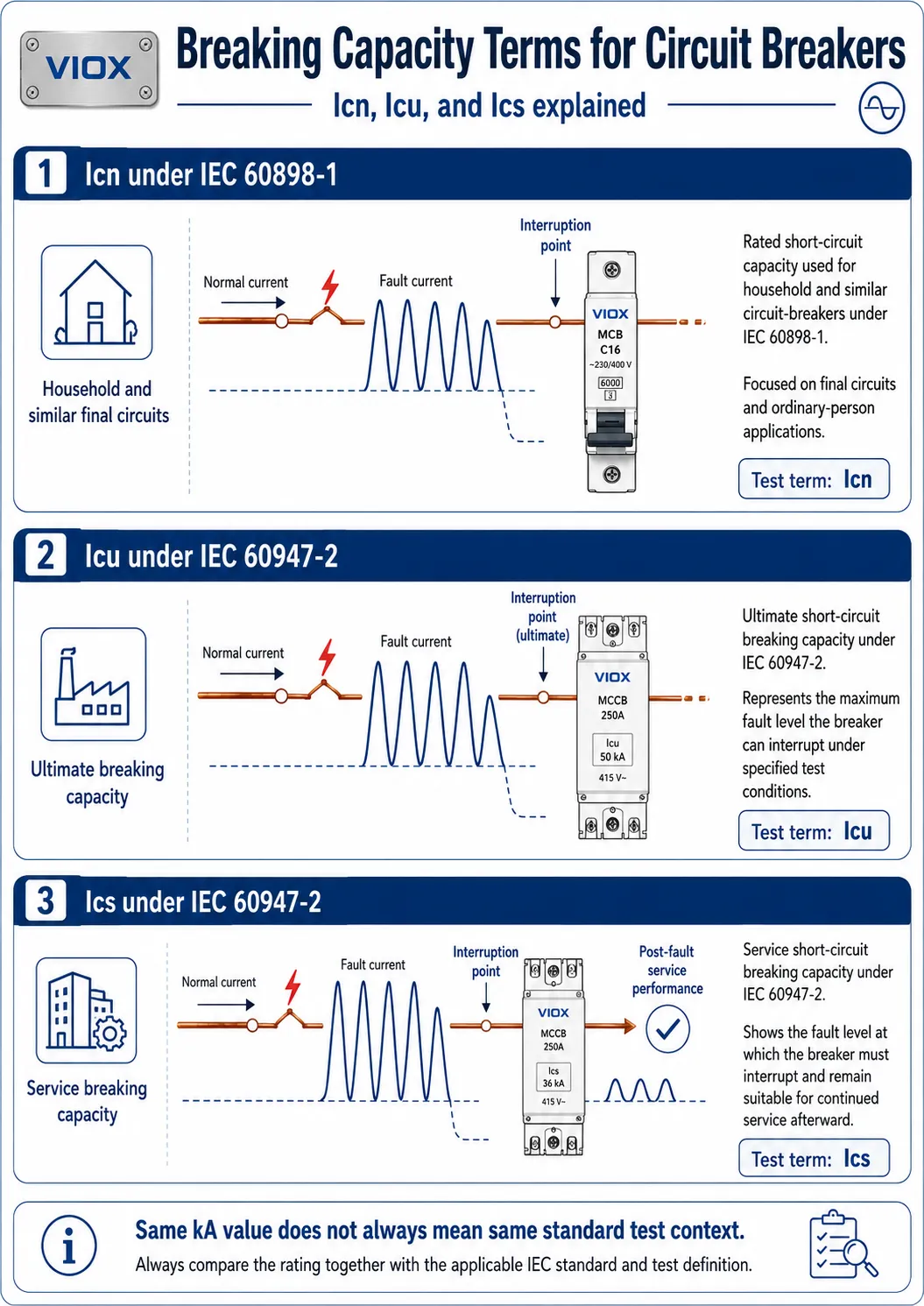

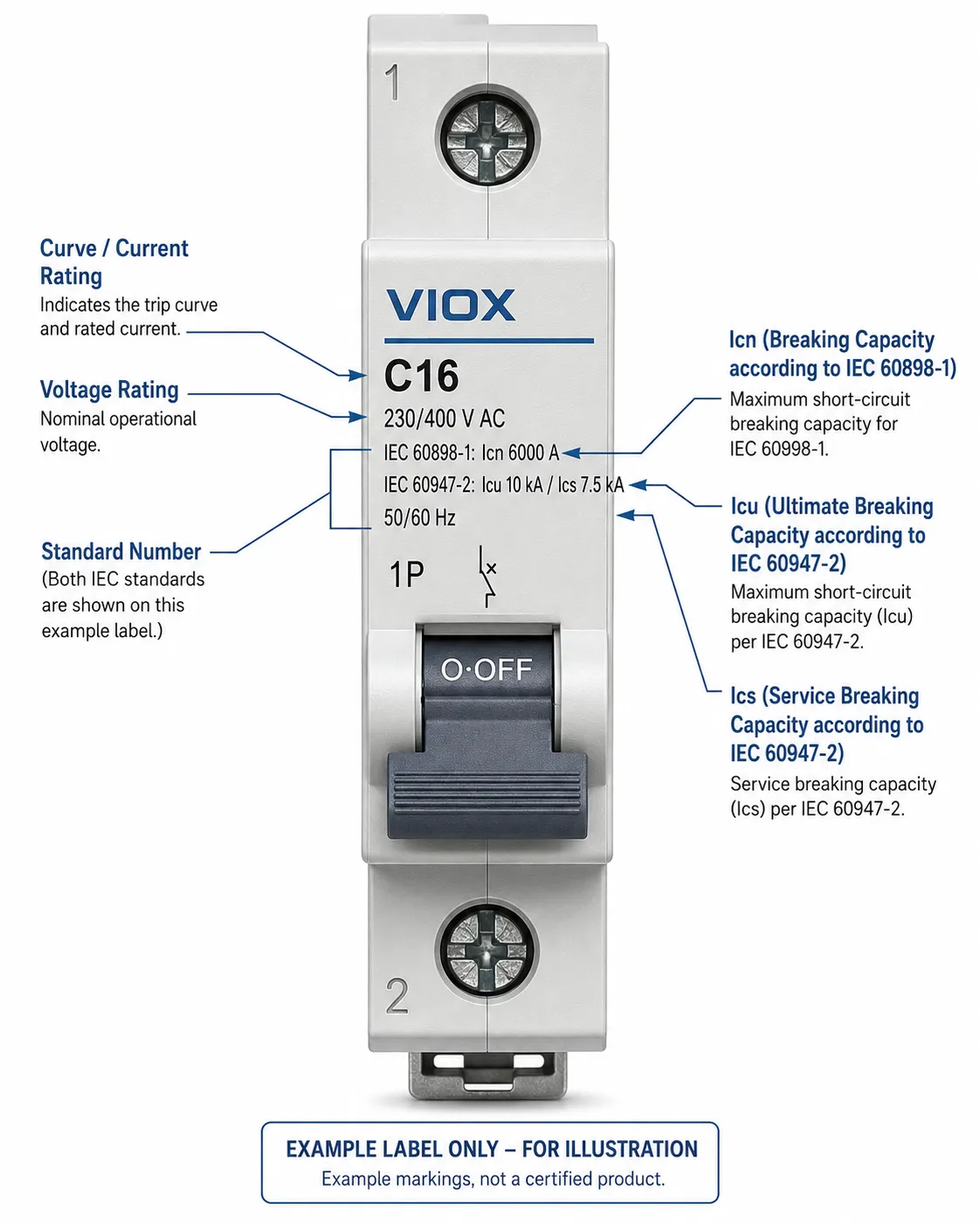

破壊容量要件
IEC 60898-1 遮断容量カテゴリー:
- 6kA: 標準的な住宅用途
- 10kA: 強化された住宅および軽商業施設
- 25kA: 高故障電流住宅システム
IEC 60947-2 遮断容量カテゴリー:
- サービスカテゴリーA: 一般産業用途では25kA～50kA
- サービスカテゴリーB: 公共事業および重工業向け65kA～200kA以上
調整要件
IEC 60898-1 では、2 つの調整タイプが定義されています。
- タイプ1： ある程度の接触溶接を許容する基本的な保護
- タイプ2： 接触による損傷を防ぐ強化された保護
IEC 60947-2 では、電気システム全体で適切な故障電流の識別を保証する包括的な選択的調整研究が要求されています。

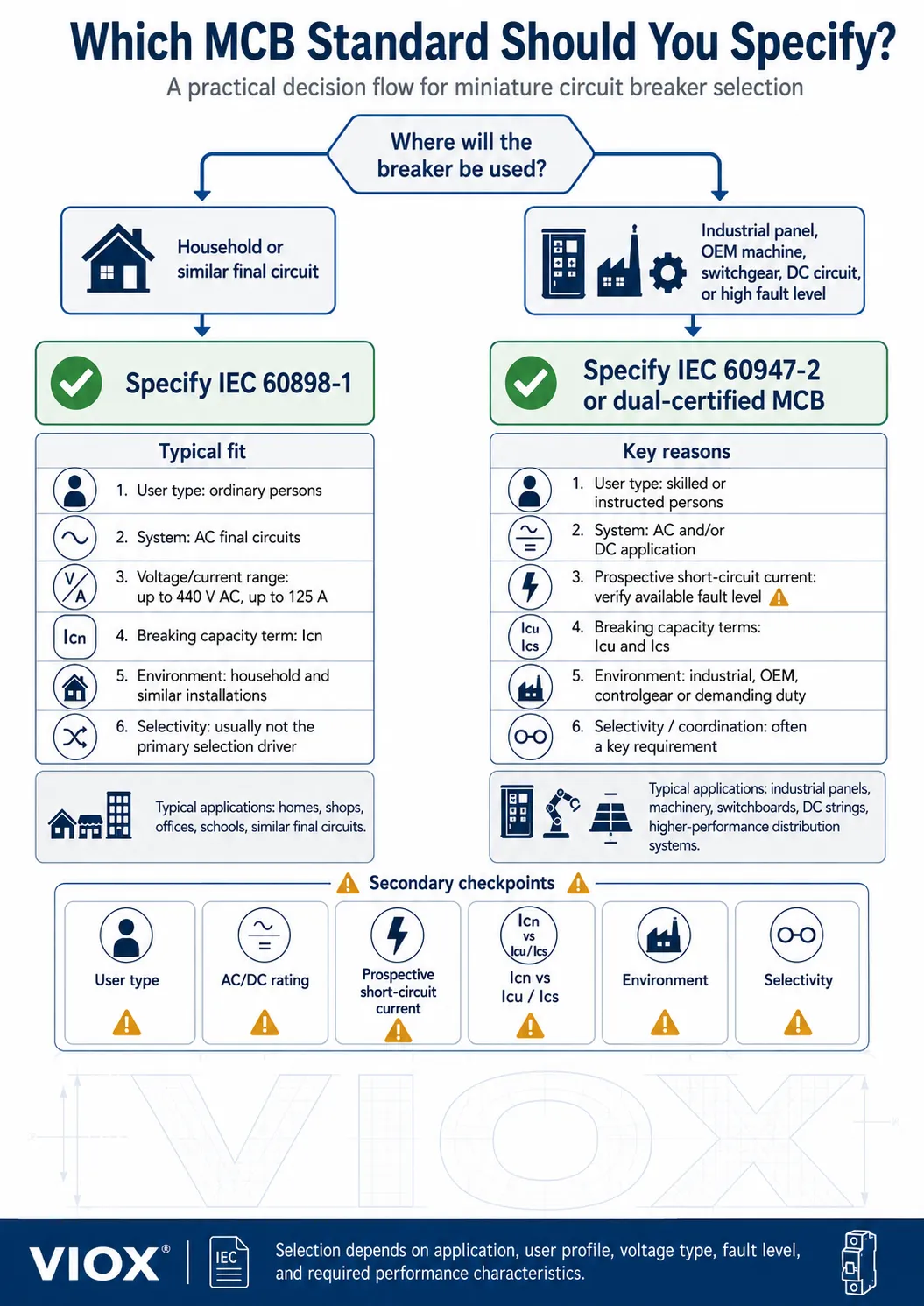

IEC 60898-1とIEC 60947-2のどちらを選ぶべきか
選択基準フレームワーク
次の場合は IEC 60898-1 (MCB) を選択します。
- 電流定格は125A以下です
- 用途は住宅または軽商業用
- DINレール取り付けが推奨されます
- スペースの制約によりコンパクトな設計が必要
- 予算を考慮すると低コストのソリューションが優先される
- 単純な時間と電流の調整で十分です
次の場合は IEC 60947-2 (MCCB) を選択します。
- 電流定格は125Aを超える
- 工業用または重工業用アプリケーション
- 高い故障電流レベル（> 25kA）が予想される
- 高度な選択的調整が必要
- 厳しい環境条件が存在する
- モーター制御センターとの統合が必要
専門家の選択のヒント
💡プロのヒント: 住宅用途で故障電流調査により 10kA を超える故障電流が発生する可能性があることが示された場合は、IEC 60947-2 デバイスに移行するのではなく、IEC 60898-1 に準拠したより高い遮断容量の MCB へのアップグレードを検討してください。
💡プロのヒント: 混合負荷のある商業ビルの場合は、分岐回路用の MCB とフィーダーおよび主電源用の MCCB の両方の規格を使用して調整スタディを作成します。
インストールとコンプライアンスのガイドライン
IEC 60898-1 設置要件
- マウント： IEC 60715に準拠したDINレールの取り付け
- 間隔: メーカー仕様による最小クリアランス
- ワイヤーサイズ: 地域の電気規格に従った導体電流容量
- テスト： 標準絶縁および導通試験
- ラベリング： 回路識別と定格表示
IEC 60947-2 設置要件
- マウント： 安全なシャーシまたはパネルマウント
- 調整： 選択的協調研究の完了
- 試運転： 完全な機能テストプロトコル
- ドキュメント: 完全なテストおよび校正記録
- メンテナンス 定期検査および試験プログラム
⚠️ コードコンプライアンス: 両方の規格は、次のような地域の電気規格と併せて適用する必要があります。 NEC （私たち）、 中央委員会 （カナダ）、または関連する国内規格に準拠している必要があります。必ず現地の管轄区域の要件をご確認ください。
ト共通の課題
IEC 60898-1 MCBの問題
迷惑なつまずきの解決策:
- 負荷計算がブレーカー定格の80%を超えていないことを確認する
- 電圧降下の原因となる緩んだ接続がないか確認する
- 適切な周囲温度の低下を確保する
- モータ負荷の時間遅延特性を考慮する
IEC 60947-2 MCCBの問題
調整の失敗:
- 上流デバイスと下流デバイス間の選択比を確認する
- トリップユニットの設定が調整スタディと一致していることを確認する
- 地絡感度の矛盾をチェックする
- 電子トリップユニットの適切なメンテナンスを確保する
専門家の推薦
電気技師に相談すべきタイミング
以下の場合の必須専門家相談:
- 10kAを超える故障電流計算
- 混合デバイスタイプを含む選択的調整研究
- 重要インフラ保護計画
- 既存の産業用制御システムとの統合
- 特定の業界標準（医療、石油化学など）への準拠
認定およびトレーニング要件
IEC 60947-2 システムを扱う電気工事業者は、通常、次の要件を満たしている必要があります。
- 産業施設向けNECA認証
- 電子トリップユニットに関するメーカー固有のトレーニング
- NFPA 70Eに準拠したアークフラッシュ安全トレーニング
- 重要なシステムのコミッショニング認証
クイックリファレンスガイド
IEC 60898-1 クイックスペック
IEC 60947-2 クイックスペック
- 評価範囲: 125A～6,300A
- 破断能力： 最大200kA以上
- 旅行の種類: 熱磁気、電子、モーター保護
- コミュニケーション： オプションのデジタル監視機能
- 寿命だ： 25,000以上の機械操作
よくある質問
IEC 60898-1 と IEC 60947-2 の違いは何ですか?
IEC 60898-1 は、125A までの住宅用小型回路ブレーカーを規定し、一方、IEC 60947-2 は、より高い遮断容量と高度な調整機能を備えた 125A を超える産業用途向けの大型モールドケース ブレーカーを規定します。
IEC 60898-1 ブレーカーを商用アプリケーションで使用できますか?
はい、IEC 60898-1 に準拠した MCB は、電流定格と故障電流レベルが仕様制限内であれば、オフィス、小売スペース、小規模商業ビルなどの軽商用アプリケーションに適しています。
住宅用途ではどのような遮断容量を選択すればよいですか?
一般的な住宅用途では 6kA の遮断容量が標準ですが、強化された設置や公益事業の故障電流レベルが高いエリアでは 10kA が推奨されます。
選択的調整が必要かどうかをどのように判断すればよいですか?
選択的な協調は、通常、重要なシステム、非常用電源、産業用途で必要となります。地域の電気工事規定をご確認ください。多くの管轄区域では、医療施設、高層ビル、産業施設において協調調査が義務付けられています。
タイプ 1 調整とタイプ 2 調整の違いは何ですか?
タイプ1協調（IEC 60898-1）では、故障時に軽微な接点溶着が許容されますが、回路の完全性は維持されます。タイプ2は、接点損傷を防止し、継続的なサービス能力を確保する強化された保護を提供します。
同じシステム内で IEC 60898-1 デバイスと IEC 60947-2 デバイスを混在させることはできますか?
はい、商業施設ではMCCBが主遮断器とフィーダーとして機能し、MCBが個々の分岐回路を保護するというケースが一般的です。適切な協調検討を行うことで、選択的な動作が確保されます。
これらの回路ブレーカーにはどのようなメンテナンスが必要ですか?
IEC 60898-1 MCBは通常、目視検査と試験以外に最小限のメンテナンスが必要です。IEC 60947-2 MCCBは、メーカーの推奨に従って、接触検査、校正検証、トリップユニット試験を含む定期的なメンテナンスが必要です。
環境条件はブレーカーの選択にどのように影響しますか?
どちらの規格にも、温度、高度、環境条件によるディレーティング係数が含まれています。IEC 60947-2デバイスは、一般的に、より高い温度定格と汚染度分類により、過酷な産業環境において優れたパフォーマンスを発揮します。
専門家の推奨事項: 回路保護システムを選定する際は、必ず包括的な故障電流調査と負荷解析から始めてください。これにより、IEC 60898-1およびIEC 60947-2規格の両方に準拠した適切なデバイス選定が可能となり、規格への適合性と最適なシステム保護を維持できます。複雑な産業用途の場合は、資格を有する電気技術者に選定された協調調査を実施し、適切な保護方式を選定してください。
