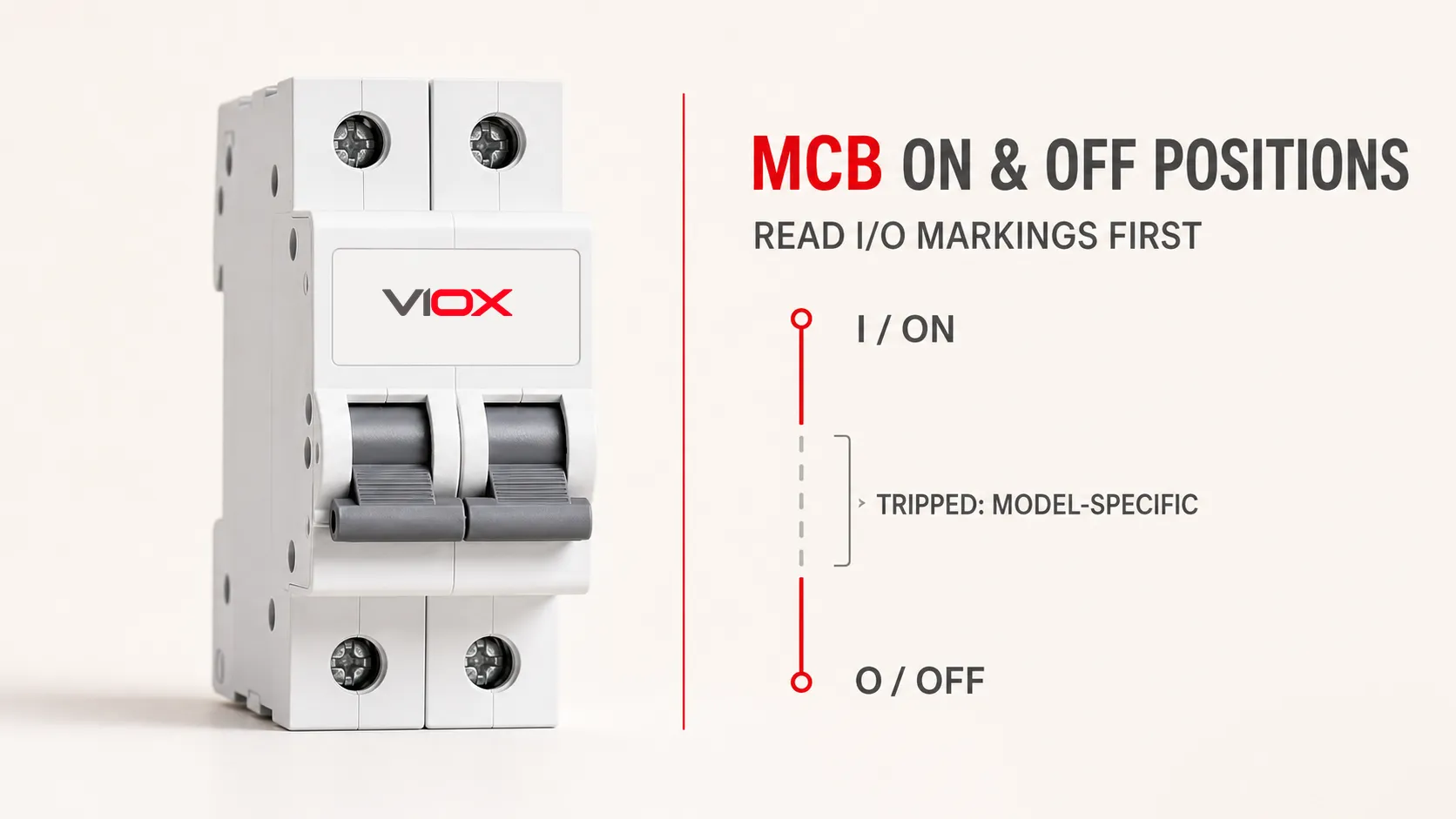

Per identificare le posizioni ON e OFF di un MCB, leggere innanzitutto le marcature sul dispositivo. I o SU identifica la posizione di comando chiuso; O o SPENTO identifica la posizione di comando aperto. In molti MCB a levetta montati verticalmente, la leva è verso l'alto per ON e verso il basso per OFF, ma la sola direzione non è una regola universale.
Una leva scattata può trovarsi tra ON e OFF, spostarsi verso OFF o essere identificata da un indicatore di scatto separato, a seconda del prodotto. Cosa più importante, la posizione della leva o una finestra colorata non non provano di per sé che ogni conduttore rilevante sia diseccitato e sicuro da toccare.

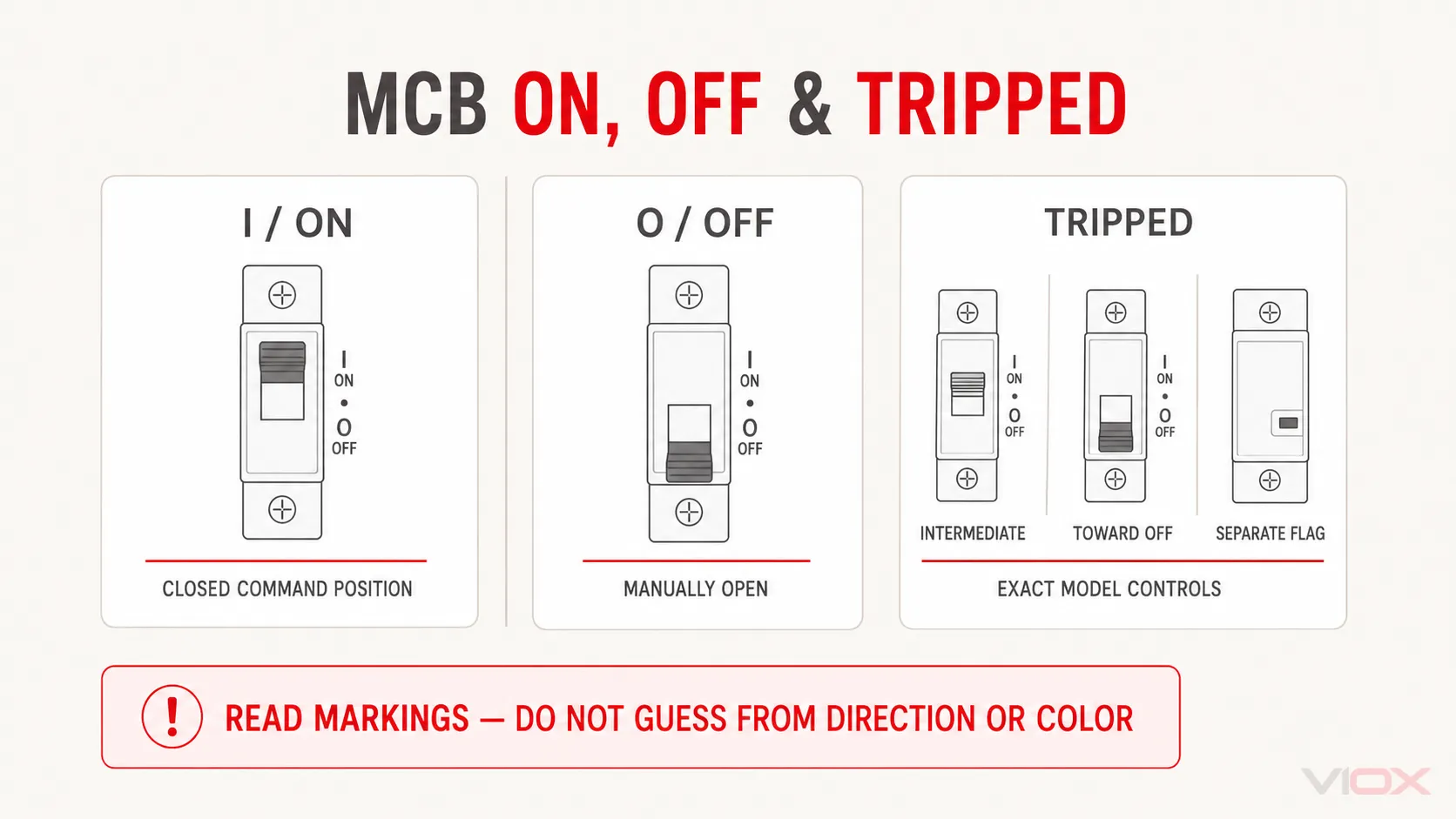

Posizioni ON, OFF e scattato dell'MCB in sintesi
| Stato visibile | Cosa indica normalmente | Cosa non dimostra |
|---|---|---|
I o SU |
L'interruttore automatico è stato posizionato nel suo comando di chiusura; il circuito protetto potrebbe essere sotto tensione | Che la tensione è presente su ogni carico, che il circuito è integro o che i contatti interni sono funzionanti |
O o SPENTO |
L'interruttore automatico è stato posizionato manualmente nel suo comando di apertura | Che i morsetti di linea, ogni conduttore o l'apparecchiatura alimentata da un'altra sorgente non sono sotto tensione |
SCATTA, una maniglia intermedia o un indicatore di scatto specifico del prodotto |
L'interruttore automatico o un accessorio è intervenuto automaticamente | La causa dell'intervento, o il fatto che ogni modello di interruttore automatico utilizzi la stessa posizione della leva o lo stesso colore dell'indicatore |
| Indicazione poco chiara, danneggiata o contraddittoria | Lo stato non può essere stabilito in modo affidabile dall'aspetto | Che confrontarlo con un interruttore automatico adiacente o forzare la leva sia una soluzione sicura |
Lo stato visivo è utile per il funzionamento e per l'identificazione di primo livello. Non sostituisce la procedura di isolamento sicuro e verifica della tensione richiesta prima di eseguire lavori elettrici.
Cosa significano I e O su un MCB?
La norma IEC 60417 identifica il simbolo 5007 come ON (alimentazione) e il simbolo 5008 come OFF (alimentazione). Sulle apparecchiature, questi sono comunemente rappresentati come una linea verticale e un cerchio e sono spesso letti come I e O o come 1 e 0.
I/SU: il comando operativo è in posizione di chiuso.O/SPENTO: il comando operativo è in posizione di aperto.
Questi simboli identificano lo stato di commutazione previsto; non sono frecce che indicano in quale direzione “fluisce” la corrente. In particolare, il O simbolo non significa che la corrente fluisce verso il basso verso il neutro o la terra. Tale ausilio mnemonico è elettricamente errato.
Per una spiegazione più ampia del dispositivo e della sua funzione di protezione, vedere Cos'è un interruttore magnetotermico (MCB)?.
Un MCB è acceso (ON) quando la leva è verso l'alto o verso il basso?
Per la comune disposizione verticale su guida DIN, la leva è solitamente verso l'alto per ON e verso il basso per OFF. Nel contesto nordamericano, i requisiti NEC riassunti da Schneider Electric stabiliscono che quando la leva di un interruttore automatico viene azionata verticalmente, la posizione verso l'alto è la posizione ON.
Tale regola non dovrebbe essere trasformata in una scorciatoia visiva globale. Gli interruttori automatici possono essere montati o azionati orizzontalmente e alcuni prodotti utilizzano operatori rotativi, a pulsante o motorizzati anziché un semplice comando a levetta verticale. Un utente potrebbe inoltre osservare il quadro da un orientamento insolito.
Utilizzare questo ordine di evidenza:
- Leggi
I/OoON/OFFsul dispositivo specifico. - Verificare la maniglia o l'operatore rispetto a tali contrassegni.
- Leggere qualsiasi indicatore di contatto o di scatto dichiarato dal produttore in conformità alla documentazione specifica del prodotto.
- Se il contrassegno è nascosto, danneggiato o incoerente con l'operatore, considerare lo stato come incerto e richiedere assistenza qualificata.
Non determinare lo stato basandosi esclusivamente sulla posizione di interruttori automatici adiacenti. I dispositivi adiacenti potrebbero controllare circuiti diversi, utilizzare meccanismi differenti o trovarsi essi stessi in uno stato sconosciuto.

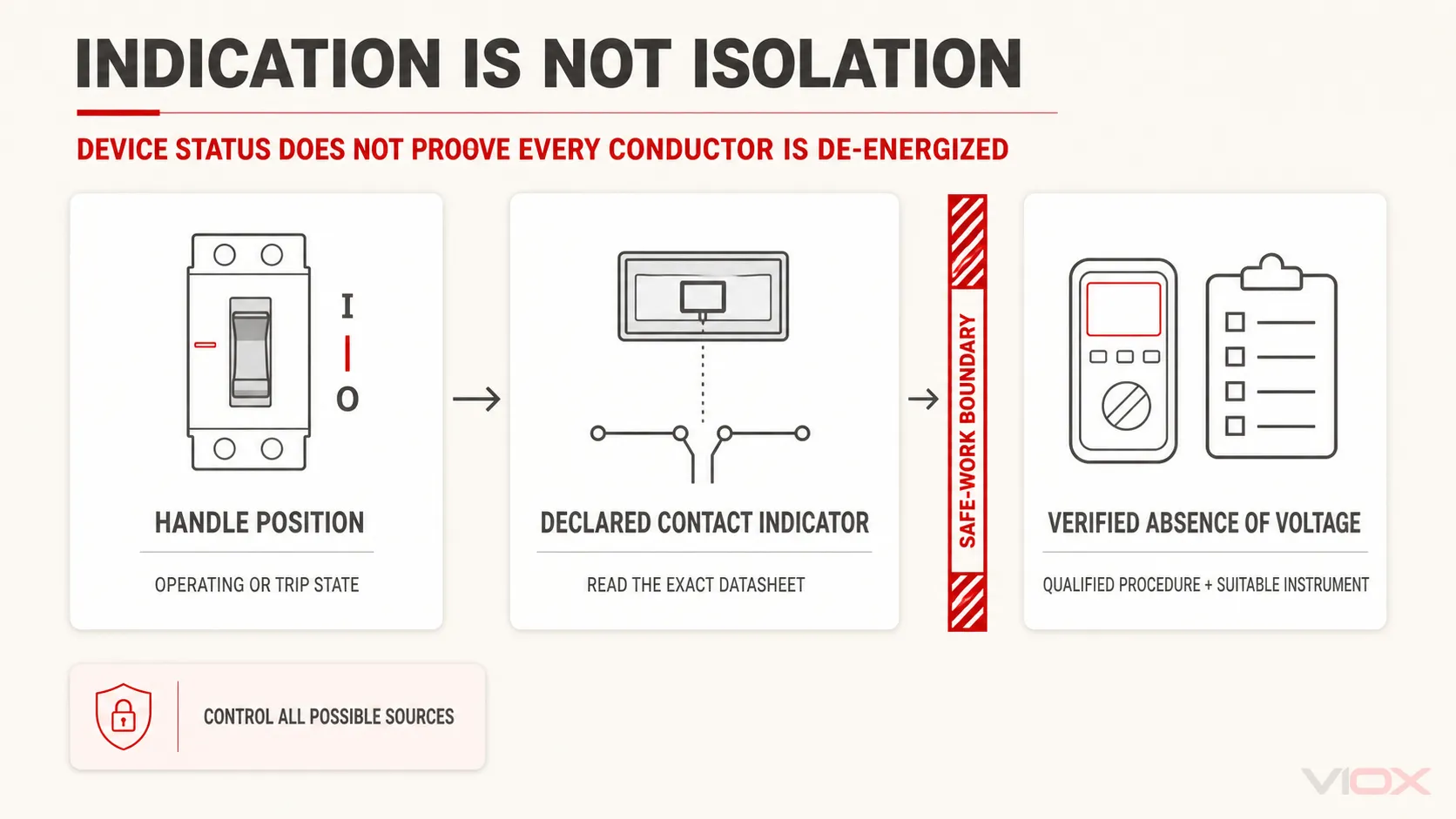

La posizione della maniglia, l'indicatore di contatto e l'indicatore di scatto sono diversi
Un MCB può presentare più di un livello di informazioni sullo stato.
| Livello informativo | Cosa ti dice | Limite importante |
|---|---|---|
| Leva o comando a levetta | Posizione selezionata o di scatto del meccanismo di manovra | L'esatta posizione di scatto varia a seconda del modello |
| Indicatore di posizione dei contatti | La posizione segnalata da un meccanismo dichiarato dal produttore associato ai contatti principali | Non dare per scontato che ogni finestra colorata sia collegata ai contatti; verificare la scheda tecnica |
| Indicatore di scatto | Che si è verificato un evento di sgancio automatico | Potrebbe non identificare il tipo di guasto e non tutti gli MCB dispongono di un indicatore di sgancio separato |
| Verifica elettrica | Se la tensione è assente nei punti richiesti secondo una procedura di lavoro in sicurezza definita | Richiede il metodo, l'attrezzatura, la competenza e il controllo corretti di tutte le possibili fonti |
ABB, ad esempio, documenta famiglie di MCB con un'indicazione reale della posizione dei contatti associata al contatto mobile e un indicatore di sgancio separato. Tale caratteristica costituisce una prova utile per quei prodotti specifici; non è un'autorizzazione ad applicare i colori o la logica degli indicatori di ABB a un altro interruttore automatico.
La regola universale più sicura è quindi: leggere la marcatura esatta e la scheda tecnica esatta; non assegnare mai uno stato basandosi solo sul colore.
Come verificare se un MCB è ON, OFF o sganciato
Utilizzare questo controllo visivo solo quando il quadro è integro, accessibile, asciutto e privo di odore di bruciato, fumo, archi elettrici, calore anomalo o infiltrazioni d'acqua.
- Identificare il circuito corretto. Leggere lo schema del quadro e l'etichetta del circuito, ma ricordare che le etichette possono essere errate o non aggiornate.
- Leggere la parte frontale del dispositivo. Trovare
I/ONeO/OFFpiuttosto che affidarsi alla direzione basata sulla memoria. - Osservare la leva di manovra. Una leva di manovra allineata con
I/ONindica ON; una allineata conO/OFFindica OFF manuale. - Controllare gli indicatori dichiarati. Utilizzare una finestra di posizione dei contatti o di scatto solo come descritto nelle istruzioni precise del produttore.
- Trattare uno stato intermedio o non chiaro come un possibile scatto. Non forzare la leva di manovra né presumere che ogni scatto sia visivamente identico.
- Arrestarsi se l'interruttore automatico è danneggiato o scatta ripetutamente. Non tenerlo in posizione ON, non aumentarne la taglia e non continuare a riarmarlo.
Se lo scopo è ripristinare l'alimentazione dopo uno scatto, seguire la dedicata procedura di riarmo dell'interruttore automatico. Se scatta di nuovo, utilizzare la separata guida diagnostica allo scatto dell'MCB piuttosto che ripetere il riarmo.
La posizione OFF significa che il circuito è sicuro?
No. Un MCB in O/OFF indica normalmente che il suo percorso di corrente principale è stato aperto, ma lo stato visivo OFF non è prova che l'intera area di lavoro sia diseccitata.
I possibili pericoli residui includono:
- conduttori e morsetti sotto tensione sul lato alimentazione dell'interruttore automatico;
- un'altra alimentazione, generatore, fonte fotovoltaica, gruppo di continuità o percorso di ritorno di corrente;
- identificazione errata del circuito o un quadro elettrico non aggiornato;
- alimentazioni di controllo o ausiliarie accoppiate;
- un dispositivo danneggiato o un'installazione che non fornisce la funzione di isolamento richiesta.
Per i lavori elettrici, una persona qualificata deve identificare tutte le fonti pertinenti, utilizzare la procedura di sezionamento e blocco appropriata e verificare l'assenza di tensione con uno strumento idoneo e secondo il metodo richiesto dalle norme applicabili. Un rilevatore di tensione senza contatto può essere un utile strumento di screening preliminare, ma non deve essere presentato come l'unico metodo per dimostrare che un circuito è fuori tensione.
Se l'involucro è danneggiato, bagnato, emette fumo, presenta archi elettrici o è insolitamente caldo, non avvicinarsi né azionarlo. Mantenersi a distanza e richiedere assistenza di emergenza o elettrica qualificata appropriata alla situazione.
Che aspetto ha un MCB scattato?
Molti interruttori a levetta si spostano in una posizione intermedia dopo uno scatto. La guida UL riconosce questa configurazione e richiede una marcatura appropriata per lo scatto e il riarmo quando la maniglia utilizza una posizione intermedia. Schneider Electric documenta una posizione di scatto approssimativamente centrale per i suoi interruttori derivati QO.
Tuttavia, altri design di interruttori possono spostare l'attuatore verso OFF o utilizzare un indicatore visivo separato. Un interruttore può anche mostrare che i contatti sono aperti senza indicare se l'apertura sia stata manuale o causata da uno scatto. Pertanto, “centrale significa sempre scattato” è troppo generico per una guida globale sugli MCB.
Per i modelli che utilizzano una posizione di scatto intermedia riarmabile, la sequenza abituale consiste nello spostare completamente la maniglia su O/OFF prima di riportarla su I/ON. Applicare tale sequenza solo dopo aver considerato la condizione a valle e se le istruzioni specifiche consentono il riarmo da parte dell'utente. Uno scatto è un evento da comprendere, non solo una posizione della maniglia da ripristinare.
Domande Frequenti
Qual è la direzione di ON per un MCB?
Per molti MCB a levetta montati verticalmente, ON è verso l'alto. Verificare dalla I o SU marcatura presente sull'interruttore specifico invece di affidarsi solo alla direzione.
Qual è la direzione di OFF per un MCB?
Per molti MCB a levetta montati verticalmente, OFF è verso il basso e allineato con O o SPENTO. il simbolo. I dispositivi orizzontali, rotativi, motorizzati e montati in modo differente devono essere letti in base alle proprie marcature.
Un interruttore in posizione centrale è scattato?
Spesso, ma non universalmente. Alcune famiglie di interruttori utilizzano una posizione di scatto intermedia, mentre altre si spostano verso OFF o forniscono un indicatore di scatto separato. Controllare le istruzioni specifiche del prodotto.
Cosa significano gli indicatori rosso e verde dell'MCB?
Non esiste una regola universale sicura sui colori. Una finestra può indicare la posizione dei contatti, lo stato di scatto o un altro stato specifico del prodotto. Utilizzare la legenda e la scheda tecnica del produttore per quel modello specifico.
Posso utilizzare la leva o l'indicatore per verificare che il circuito sia fuori tensione?
No. Le informazioni sulla leva e sull'indicatore aiutano a identificare lo stato del dispositivo, ma i lavori elettrici richiedono il controllo di ogni fonte pertinente e un'adeguata procedura di verifica.
Linea Di Fondo
Utilizzo I/ON e O/OFF come riferimenti principali della posizione dell'MCB. Considerare la posizione verso l'alto per ON e verso il basso per OFF come una disposizione comune per il montaggio verticale, non come una legge universale. Riconoscere che le leve scattate e gli indicatori colorati variano a seconda del prodotto e non considerare mai l'OFF visivo come prova che un circuito sia sicuro per i lavori elettrici.
Per un modello VIOX esatto, consultare la documentazione del prodotto corrispondente nel Gamma di MCB VIOX prima di fare affidamento su un indicatore, un accessorio o una sequenza operativa.
