MCB의 ON 및 OFF 위치를 확인하려면, 먼저 장치에 표시된 마킹을 읽으십시오. I 나 에 닫힘 명령 위치를 나타냅니다; O 나 꺼짐 열림 명령 위치를 나타냅니다. 수직으로 장착된 많은 토글형 MCB에서 핸들은 ON일 때 위쪽, OFF일 때 아래쪽을 향하지만, 방향만으로는 보편적인 규칙이 될 수 없습니다.
트립된 핸들은 제품에 따라 ON과 OFF 사이에 위치하거나, OFF 쪽으로 이동하거나, 별도의 트립 표시기로 식별될 수 있습니다. 가장 중요한 점은 핸들 위치나 색상 표시창이 지 그 자체로 모든 관련 도체가 전원이 차단되어 만져도 안전하다는 것을 증명하지는 않는다는 것입니다.
MCB ON, OFF 및 트립 위치 한눈에 보기
| 가시적 상태 | 일반적인 표시 의미 | 증명하지 못하는 것 |
|---|---|---|
I 나 에 |
회로 차단기가 닫힘 명령 위치에 있으며, 보호 대상 회로에 전원이 공급될 수 있음 | 모든 부하에 전압이 인가되어 있거나, 회로가 정상 상태이거나, 내부 접점이 사용 가능한 상태임 |
O 나 꺼짐 |
회로 차단기가 수동으로 열림 명령 위치에 있음 | 라인 단자, 모든 도체 또는 다른 전원에서 공급되는 장비의 전원이 차단된 상태임 |
전기 기사님은 이 부분은, 중간 핸들 또는 제품별 트립 플래그 |
회로 차단기 또는 액세서리가 자동으로 작동함 | 트립의 원인, 또는 모든 회로 차단기 모델이 동일한 핸들 위치나 표시기 색상을 사용하는지 여부 |
| 불분명하거나 손상되었거나 모순된 표시 | 외관만으로는 상태를 확실하게 확인할 수 없음 | 인접한 회로 차단기와 비교하거나 핸들을 강제로 조작하는 것이 안전한 해결책이라는 생각 |
시각적 상태는 작동 및 1차 식별에 유용합니다. 이는 전기 작업 전에 필요한 안전 격리 및 전압 확인 절차를 대체할 수 없습니다.
MCB에서 I와 O는 무엇을 의미합니까?
IEC 60417은 기호 5007을 다음과 같이 정의합니다 ON (전원) 및 기호 5008은 OFF (전원). 장비에서 이들은 일반적으로 수직선과 원으로 표시되며 흔히 다음과 같이 읽힙니다. I 그리고 O 또는 1 그리고 0.
I/에: 조작 제어 장치가 닫힘 위치에 있습니다.O/꺼짐: 조작 제어 장치가 열림 위치에 있습니다.
이 기호들은 의도된 스위칭 상태를 나타내며, 전류가 “흐르는” 방향을 보여주는 화살표가 아닙니다. 특히, O 기호는 전류가 중성선이나 접지로 아래쪽으로 흐른다는 것을 의미하지 않습니다. 그러한 암기 방식은 전기적으로 올바르지 않습니다.
장치 및 해당 보호 기능에 대한 더 자세한 설명은 다음을 참조하십시오. 배선용 차단기(MCB)란 무엇입니까?.
MCB 핸들이 위로 향할 때가 ON입니까, 아래로 향할 때가 ON입니까?
일반적인 수직형 DIN 레일 배치에서 핸들은 일반적으로 위쪽이 ON 그리고 아래쪽이 OFF입니다. 북미 환경의 경우, Schneider Electric에서 요약한 NEC 요구 사항에 따르면 차단기 핸들을 수직으로 조작할 때 위쪽 위치가 ON 위치입니다.
이 규칙을 전 세계적으로 통용되는 시각적 지름길로 간주해서는 안 됩니다. 차단기는 수평으로 설치하거나 조작할 수 있으며, 일부 제품은 단순한 수직 토글 대신 회전식, 푸시버튼식 또는 모터 조작기를 사용합니다. 또한 사용자가 비정상적인 방향에서 패널을 보고 있을 수도 있습니다.
다음 순서의 증거를 사용하십시오:
- 읽기
I/O나ON/OFF해당 장치에 표시된 대로입니다. - 핸들 또는 조작 장치를 해당 표시와 대조하여 확인하십시오.
- 정확한 제품 문서에 따라 제조업체가 명시한 접점 또는 트립 표시기를 확인하십시오.
- 표시가 가려져 있거나 손상되었거나 조작 장치와 일치하지 않는 경우, 상태가 불확실한 것으로 간주하고 자격을 갖춘 전문가의 도움을 받으십시오.
인접한 회로 차단기의 위치를 복사하는 것만으로 상태를 판단하지 마십시오. 인접한 장치는 서로 다른 회로를 제어하거나, 다른 메커니즘을 사용하거나, 장치 자체가 알 수 없는 상태일 수 있습니다.

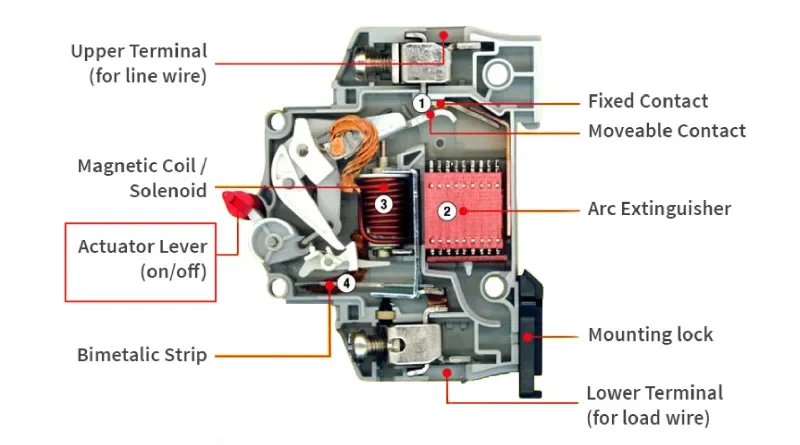

핸들 위치, 접점 표시기 및 트립 표시기는 서로 다릅니다
MCB는 두 가지 이상의 상태 정보를 제공할 수 있습니다.
| 정보 계층 | 알려주는 내용 | 중요한 경계 |
|---|---|---|
| 핸들 또는 토글 | 작동 메커니즘의 선택 또는 트립 위치 | 정확한 트립 위치는 모델에 따라 다릅니다 |
| 접점 위치 표시기 | 주 접점과 연동되어 제조사가 명시한 메커니즘에 의해 보고되는 위치 | 모든 색상 창이 접점과 연동된다고 가정하지 마십시오. 데이터시트를 확인하십시오 |
| 트립 표시기 | 자동 트립 이벤트가 발생했다는 것 | 고장 유형을 식별하지 못할 수 있으며, 모든 MCB에 별도의 트립 표시기가 있는 것은 아님 |
| 전기적 검증 | 정의된 안전 작업 절차에 따라 필요한 지점에 전압이 없는지 여부 | 올바른 방법, 장비, 역량 및 모든 가능한 전원에 대한 제어가 필요함 |
예를 들어 ABB는 가동 접점과 관련된 실제 접점 위치 표시 및 별도의 트립 표시기가 있는 MCB 제품군을 문서화하고 있음. 해당 기능은 명시된 제품에 대한 유용한 증거가 되지만, ABB의 색상이나 표시기 논리를 다른 차단기에 적용해도 된다는 허가는 아님.
따라서 가장 안전한 보편적 규칙은 다음과 같음: 정확한 표시와 정확한 데이터시트를 읽을 것; 색상만으로 상태를 판단하지 말 것.
MCB가 ON, OFF 또는 트립 상태인지 확인하는 방법
패널이 손상되지 않고, 접근 가능하며, 건조하고, 타는 냄새, 연기, 아크, 비정상적인 열 또는 물 유입이 없는 경우에만 이 육안 점검을 수행하십시오.
- 올바른 회로를 식별하십시오. 패널 일람표와 회로 라벨을 읽으십시오. 단, 라벨이 잘못되었거나 오래되었을 수 있음을 유념하십시오.
- 장치 전면을 확인하십시오. 찾으십시오
I/ON그리고O/OFF기억에 의존하기보다는. - 핸들을 관찰하십시오. 핸들이 다음 위치와 정렬된 경우:
I/ONON을 나타내며, 다음 위치와 정렬된 경우:O/OFF수동 OFF를 나타냅니다. - 명시된 표시기를 확인하십시오. 접점 위치 표시기 또는 트립 창은 정확한 제조사 지침에 설명된 대로만 사용하십시오.
- 중간 상태이거나 불분명한 상태는 트립된 것으로 간주하십시오. 핸들에 무리한 힘을 가하지 마십시오. 또한 모든 트립 상태가 시각적으로 동일하다고 가정하지 마십시오.
- 회로 차단기가 손상되었거나 반복적으로 트립되는 경우 중단하십시오. ON 상태로 고정하거나, 정격 용량을 높이거나, 계속해서 재설정하지 마십시오.
트립 후 전원을 복구하는 것이 목적이라면, 전용 회로 차단기 재설정 절차를 따르십시오. 다시 트립되는 경우, 별도의 MCB 트립 진단 가이드를 사용하십시오 재설정을 반복하는 대신 말입니다.
OFF 위치는 회로가 안전하다는 것을 의미합니까?
아니요. MCB가 O/OFF 상태인 것은 주 전류 경로가 차단되었음을 나타내지만, 시각적으로 OFF라고 해서 작업 영역 전체의 전원이 차단되었다는 증거는 아닙니다.
발생 가능한 잔류 위험은 다음과 같습니다:
- 차단기의 전원 측에 있는 충전부 도체 및 단자;
- 다른 전원, 발전기, 태양광 발전원, 무정전 전원 장치 또는 역송전 경로;
- 잘못된 회로 식별 또는 오래된 배전반 일람표;
- 연동된 제어 또는 보조 전원;
- 손상된 장치 또는 필요한 절연 기능을 제공하지 않는 설치 상태.
전기 작업을 수행할 때는 자격을 갖춘 사람이 모든 관련 전원을 식별하고, 적절한 차단 및 잠금 절차를 사용하며, 적용 가능한 규정에서 요구하는 적합한 계측기와 방법을 사용하여 전압이 없는지 확인해야 합니다. 비접촉식 전압 검출기는 유용한 예비 선별 도구가 될 수 있지만, 회로가 차단되었음을 증명하는 유일한 방법으로 제시되어서는 안 됩니다.
인클로저가 손상되었거나, 젖었거나, 연기가 나거나, 아크가 발생하거나, 비정상적으로 뜨거운 경우 접근하거나 조작하지 마십시오. 거리를 유지하고 상황에 적합한 비상 지원 또는 자격을 갖춘 전기 기술자의 도움을 받으십시오.
트립된 MCB는 어떤 모습인가요?
많은 토글형 회로 차단기는 트립 후 중간 위치로 이동합니다. UL 지침은 이러한 구성을 인정하며 핸들이 중간 위치를 사용할 때 적절한 트립 및 재설정 표시를 요구합니다. Schneider Electric은 자사의 QO 분기 회로 차단기에 대해 대략적인 중간 트립 위치를 문서화하고 있습니다.
그러나 다른 회로 차단기 설계는 액추에이터를 OFF 방향으로 이동시키거나 별도의 시각적 표시기를 사용할 수 있습니다. 회로 차단기는 수동으로 열렸는지 트립으로 인해 열렸는지 여부를 표시하지 않고 접점이 열려 있음만 보여줄 수도 있습니다. 따라서 “중간 위치는 항상 트립을 의미한다'는 말은 전 세계 MCB 가이드로 적용하기에는 너무 광범위합니다.
재설정 가능한 중간 트립 위치를 사용하는 모델의 경우, 일반적인 순서는 핸들을 완전히 O/OFF 로 이동한 후 I/ON. 로 되돌리는 것입니다. 이 순서는 하위 회로의 상태를 고려하고 정확한 지침이 사용자 재설정을 허용하는 경우에만 적용하십시오. 트립은 단순히 핸들 위치를 복구하는 것이 아니라 원인을 파악해야 하는 이벤트입니다.
자주 묻는 질문
MCB의 ON 방향은 어느 쪽입니까?
많은 수직형 토글 MCB의 경우, ON은 위쪽입니다. 다음을 통해 확인하십시오. I 나 에 방향에만 의존하기보다는 해당 차단기에 표시된 마킹을 확인하십시오.
MCB의 OFF 방향은 어느 쪽입니까?
많은 수직형 토글 MCB의 경우, OFF는 아래쪽이며 다음과 정렬됩니다. O 나 꺼짐. 수평형, 회전형, 모터 구동형 및 다르게 장착된 장치는 해당 장치의 자체 마킹을 읽어야 합니다.
차단기가 중간 위치에 있으면 트립된 것입니까?
항상 그렇지는 않지만 종종 그렇습니다. 일부 차단기 제품군은 중간 트립 위치를 사용하며, 다른 제품군은 OFF 쪽으로 이동하거나 별도의 트립 표시기를 제공합니다. 정확한 제품 지침을 확인하십시오.
MCB의 빨간색 및 녹색 표시기는 무엇을 의미합니까?
안전한 범용 색상 규칙은 없습니다. 창은 접점 위치, 트립 상태 또는 기타 제품별 상태를 나타낼 수 있습니다. 해당 모델에 대한 제조업체의 범례와 데이터시트를 사용하십시오.
핸들이나 표시기를 사용하여 회로가 차단되었음을 증명할 수 있습니까?
아니요. 핸들 및 표시기 정보는 장치 상태를 식별하는 데 도움이 되지만, 전기 작업을 수행하려면 모든 관련 전원을 제어하고 적절한 확인 절차를 거쳐야 합니다.
결론
사용 I/ON 그리고 O/OFF 기본 MCB 위치 참조로 사용하십시오. 위쪽이 ON, 아래쪽이 OFF인 것을 수직 장착 시의 일반적인 배열로 간주하되, 보편적인 법칙은 아닙니다. 트립된 핸들과 색상 표시기는 제품마다 다르다는 점을 인지하고, 시각적인 OFF 상태를 회로가 전기 작업에 안전하다는 증거로 절대 취급하지 마십시오.
정확한 VIOX 모델에 대해서는 다음의 해당 제품 문서를 참조하십시오. VIOX MCB 제품군 표시기, 액세서리 또는 작동 순서에 의존하기 전에.
