Come ripristinare un interruttore automatico in sicurezza: guida passo-passo

In questa pagina

Un interruttore automatico scattato si riarma normalmente spostando la sua leva completamente su OFF e poi di nuovo su ON. Prima di farlo, spegnere o scollegare i carichi sul circuito interessato quando è sicuro e pratico. Ripristinare tali carichi uno alla volta dopo che l'interruttore rimane su ON.

Fare non tentare un riarmo se si nota fumo, odore di bruciato, calore insolito, ronzii, acqua vicino al quadro, segni di bruciatura, un coperchio danneggiato o parti esposte. Fermarsi se l'interruttore non si riarma o scatta di nuovo. Queste condizioni richiedono l'indagine da parte di un elettricista qualificato.

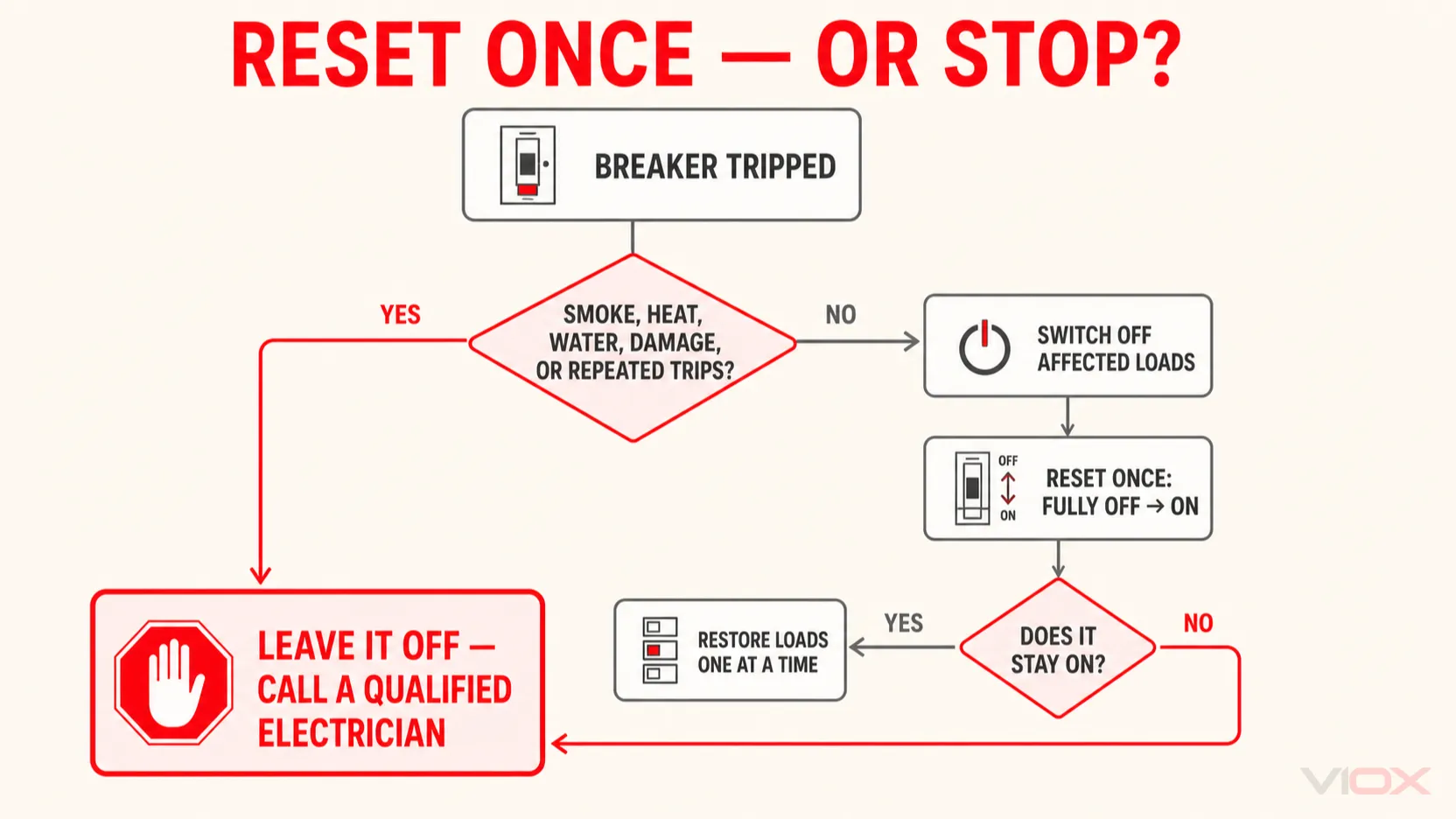

Regola per il riarmo sicuro: Ispezionare prima → spegnere i carichi interessati → spostare la leva completamente su OFF → spostarla su ON → ripristinare i carichi uno alla volta. Un riarmo ripristina il meccanismo; non rimuove la causa dello scatto.

Come capire se un interruttore automatico è scattato

Una mancanza di alimentazione non significa sempre che l'interruttore automatico si trovi visibilmente a metà tra ON e OFF. L'indicazione di scatto varia a seconda del prodotto.

Cosa si osserva	Cosa potrebbe significare	Cosa fare
Una stanza, un gruppo di prese, un circuito di illuminazione o un apparecchio hanno perso l'alimentazione	L'interruttore automatico che alimenta quel circuito potrebbe essere scattato	Controllare l'elenco nel quadro e ispezionare il relativo interruttore automatico senza rimuovere la copertura
Una leva si trova tra ON e OFF o non è allineata con le altre	Indicazione di scatto comune su molti interruttori automatici a levetta	Portare la leva completamente su OFF prima di tentare di posizionarla su ON
È visibile una finestra di scatto, un indicatore o un segnale dedicato	L'interruttore automatico può fornire un'indicazione di scatto specifica del prodotto	Seguire la legenda sull'interruttore automatico o le istruzioni del produttore
La leva appare in posizione ON ma il circuito non è alimentato	La posizione della leva potrebbe non mostrare chiaramente lo scatto, oppure potrebbe essere coinvolto un altro dispositivo o un guasto	Non dare nulla per scontato; portare l'interruttore automatico identificato completamente in posizione OFF e poi in ON solo se le condizioni di ripristino sottostanti sono sicure
Diversi circuiti non sono alimentati	Potrebbe essere coinvolto un interruttore automatico a monte, un dispositivo a corrente residua, un problema di alimentazione o un'altra problematica di distribuzione	Identificare il dispositivo interessato e il limite del sistema prima di azionare qualsiasi cosa

Non rimuovere mai il coperchio del quadro né toccare i conduttori per individuare un interruttore scattato. Se l'elenco manca, l'apparecchiatura è danneggiata o non è possibile identificare con certezza il dispositivo corretto, fermarsi e rivolgersi a un elettricista qualificato.

Per le marcature degli interruttore automatico miniaturizzati secondo lo standard IEC, vedere Quali sono le posizioni ON e OFF su un MCB?.

È necessario scollegare tutto prima di riarmare un interruttore?

Non è necessario scollegare tutto nell'edificio. L'obiettivo è rimuovere o ridurre il carico sul circuito interessato.

Scollegare gli apparecchi portatili collegati alle prese interessate quando è possibile raggiungerli in sicurezza.
Spegnere luci, riscaldatori, condizionatori d'aria, motori o altri carichi cablati utilizzando i loro normali comandi.
Non toccare le apparecchiature su circuiti non correlati.
Non interrompere carichi medici, di sicurezza, critici per il processo o altri carichi essenziali senza un piano adeguato.
Se una spina, un cavo, un apparecchio, una presa o un interruttore mostrano danni, calore, umidità o odore di bruciato, non ricollegarli.

Scollegare i carichi interessati serve a due scopi: riduce la possibilità di riapplicare immediatamente lo stesso sovraccarico e consente di ripristinare i carichi uno alla volta. Non dimostra che il cablaggio o l'interruttore automatico siano integri.

Le procedure del produttore variano a seconda del prodotto. La guida di Eaton per le unità di consumo, ad esempio, utilizza una sequenza che prevede lo scollegamento degli apparecchi, il tentativo di un ripristino e il ricollegamento dei singoli apparecchi quando il dispositivo di protezione rimane attivo. Allo stesso modo, Leviton istruisce gli utenti a spegnere o scollegare i carichi a valle quando un interruttore GFCI non si ripristina o scatta di nuovo. Seguire le istruzioni per l'apparecchiatura installata.

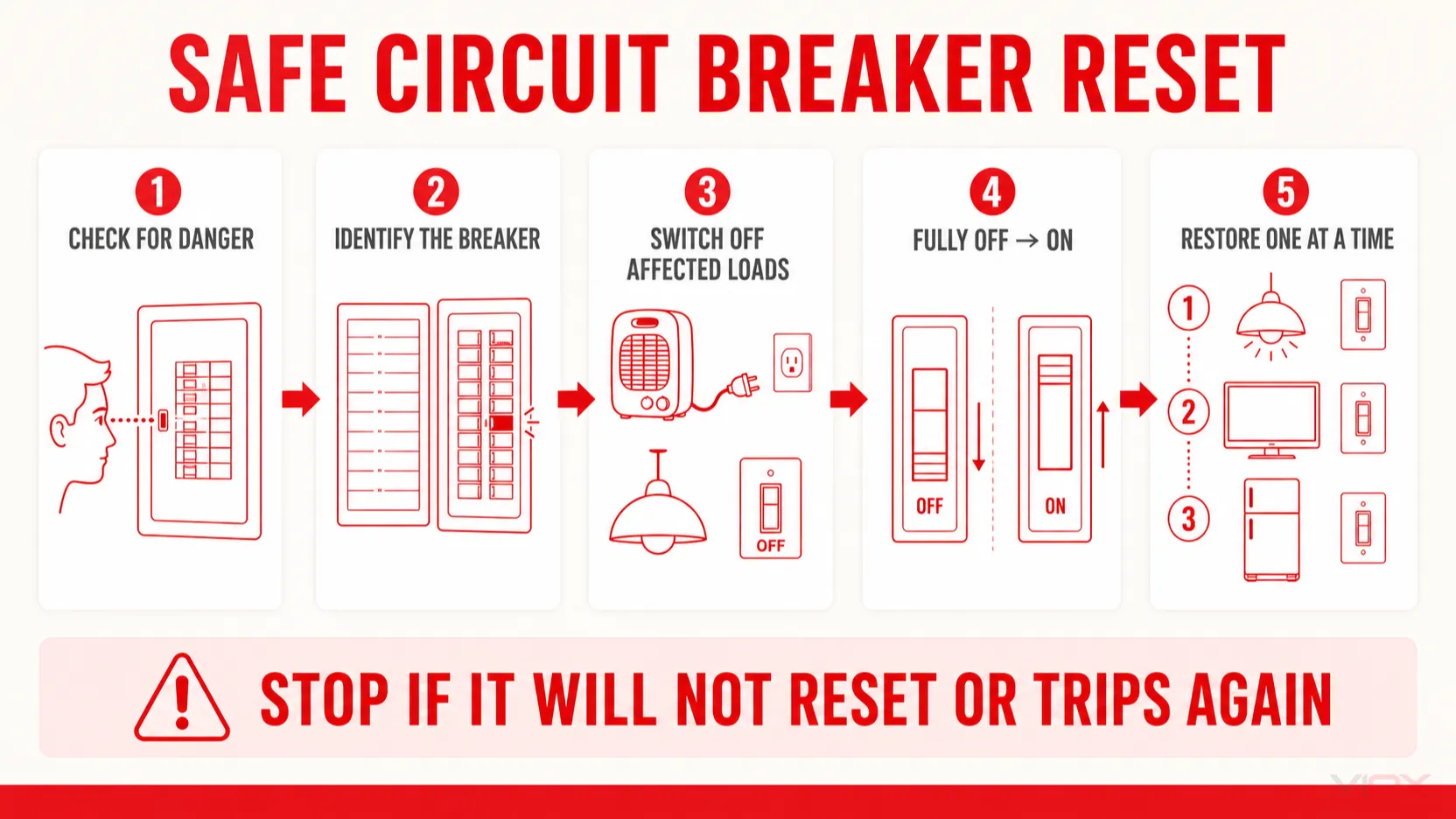

Come ripristinare un interruttore automatico scattato

Questa procedura si applica a un interruttore automatico a levetta accessibile quando l'involucro è intatto e non è presente alcuna condizione di avviso. Non autorizza la rimozione di coperture, la sostituzione di un interruttore automatico, il test di conduttori sotto tensione o l'azionamento di quadri elettrici industriali non familiari.

1. Verificare se un tentativo di ripristino è appropriato

Mantenere l'interruttore automatico spento e chiamare un elettricista qualificato in presenza di:

fumo, odore di bruciato, ronzii, crepitii o archi elettrici visibili;
calore insolito, scolorimento, materiale fuso o segni di bruciatura;
acqua, condensa o allagamenti vicino al quadro;
un coperchio del quadro allentato, danneggiato, mancante o aperto;
un recente guasto elettrico o danni alle apparecchiature non ancora esaminati; oppure
interventi ripetuti senza una causa identificata e rimossa.

2. Identificare l'interruttore automatico interessato

Utilizzare l'elenco del quadro e l'area che ha subito l'interruzione di corrente per individuare il probabile interruttore automatico. Cercare una leva che si trovi in posizione centrale, disallineata o che mostri un indicatore di scatto dedicato; tenere presente, tuttavia, che queste caratteristiche variano a seconda del modello.

Non azionare interruttori automatici a caso in un impianto critico solo per scoprire quale circuito controllano. Se l'identificazione del circuito è incerta, far correggere l'elenco e la mappatura dei circuiti.

3. Spegnere o scollegare i carichi interessati

Spegnere o scollegare i carichi alimentati dal circuito interessato quando è sicuro e pratico farlo. Se la causa probabile è stata un numero eccessivo di carichi simultanei, rimuovere una quantità sufficiente di carico prima di tentare di ripristinare l'alimentazione.

4. Portare l'interruttore automatico completamente su OFF, quindi su ON

Spostare la leva con decisione fino alla posizione SPENTO di fine corsa. Questo ripristina il meccanismo di sgancio interno sui comuni interruttori automatici a levetta. Quindi spostare la leva su SU.

Non limitarsi a spingere la leva scattata verso ON. Non forzare un meccanismo danneggiato, ostruito o non familiare. Non si applica alcun periodo di attesa universale di 30 secondi agli interruttori automatici a levetta comuni; seguire le istruzioni del produttore se un dispositivo specifico richiede un ritardo o una sequenza diversa.

Le istruzioni di Schneider Electric per diverse famiglie di interruttori automatici utilizzano la stessa sequenza essenziale: spostare la leva da TRIPPED a OFF per riarmare il meccanismo, quindi spostarla da OFF a ON per chiudere l'interruttore.

5. Ripristinare i carichi uno alla volta

Se l'interruttore automatico rimane su ON, ricollegare o accendere i carichi interessati singolarmente. Attendere il tempo necessario per osservare se un apparecchio o una combinazione operativa causa un ulteriore scatto.

Rimane su ON con tutti i carichi previsti: il servizio è stato ripristinato, ma registrare l'evento se la causa è incerta.
Scatta quando viene collegato un carico: lasciare tale carico scollegato e far valutare il carico e il circuito.
Scatta solo dopo che diversi carichi entrano in funzione contemporaneamente: è possibile un problema di sovraccarico o di combinazione di carichi; non risolverlo installando un interruttore automatico di taglia superiore.
Scatta immediatamente con i carichi spenti: fermarsi. Potrebbe essere presente un guasto persistente nel circuito, un problema di cablaggio, una condizione del dispositivo di protezione o un'identificazione errata.

Il guida alla diagnosi dello scatto dell'interruttore automatico spiega come differiscono le evidenze di sovraccarico e cortocircuito senza trasformare questa procedura di ripristino in un'indagine completa sul guasto.

Cosa fare se l'interruttore automatico non si ripristina o scatta di nuovo?

Non azionare ripetutamente un interruttore automatico nel tentativo di mantenerlo inserito.

Risultato	Cosa può indicare	Prossima azione sicura
La leva non si sposta dalla posizione TRIPPED alla posizione OFF	La leva potrebbe non aver raggiunto la posizione di ripristino completa, oppure il meccanismo/applicazione potrebbe differire	Consultare le istruzioni del prodotto; non forzare un dispositivo sconosciuto o danneggiato
La leva si sposta su OFF ma non rimane su ON con i carichi scollegati	Potrebbe esserci un guasto persistente a valle, un problema di cablaggio, una condizione dell'interruttore automatico o un requisito specifico del prodotto	Lasciarlo spento e chiamare un elettricista qualificato
L'interruttore automatico si ripristina ma scatta immediatamente quando viene collegato un apparecchio	L'apparecchio, il cavo, la presa o il circuito associato potrebbero essere difettosi	Lasciare l'apparecchio scollegato e predisporre una valutazione
L'interruttore automatico si riarma ma scatta nuovamente sotto carico normale	Il circuito potrebbe essere in sovraccarico, la connessione o il carico potrebbero essere anomali, oppure l'interruttore automatico potrebbe richiedere un test	Interrompere i riarmi ripetuti e indagare sulla causa
L'interruttore automatico rimane inserito, ma una parte del circuito rimane senza tensione	Potrebbe essere coinvolto un altro dispositivo di protezione, una connessione interrotta, un comando locale o un guasto al cablaggio	Non dare per scontato che il riarmo abbia risolto l'intero problema

Un interruttore automatico che non rimane inserito non è automaticamente difettoso. Al contrario, un interruttore automatico che si riarma non è automaticamente integro. Utilizzare Come verificare se un interruttore automatico è guasto per l'attività separata di valutazione del guasto; il test o la sostituzione all'interno di un quadro elettrico spettano al personale qualificato.

AFCI, GFCI, RCBO e interruttori automatici con pulsante di test

Un pulsante su un dispositivo di protezione non è automaticamente un pulsante di riarmo.

Un interruttore differenziale (GFCI) o un interruttore per guasti d'arco (AFCI) nordamericano interruttore utilizza comunemente la sua leva per il riarmo da OFF a ON e un pulsante separato per il test o la diagnostica.
Un GFCI presa presenta solitamente pulsanti TEST e RESET visibili sulla parte frontale. Il suo funzionamento non deve essere replicato su un interruttore montato su quadro.
Un interruttore differenziale con protezione da sovracorrente integrata (RCBO) conforme a IEC può avere un pulsante di test, una leva, un'indicazione di stato e una procedura di ripristino definiti dal produttore.
Alcuni MCCB o interruttori industriali utilizzano manovre rotative, meccanismi a energia accumulata, sganciatori elettronici, interblocchi o comandi remoti. La loro procedura di ripristino è specifica dell'apparecchiatura e può essere limitata a personale qualificato.

Utilizzare l'etichetta esatta e le istruzioni del produttore per il dispositivo installato. Non premere pulsanti non identificati né presumere che un pulsante TEST ripristini l'alimentazione.

Lista di controllo rapida per il ripristino

Fermarsi in presenza di segnali di avvertimento: fumo, odore di bruciato, calore, acqua, archi elettrici, danni visibili o scatti ripetuti.
Identificare l'interruttore automatico corretto: utilizzare l'elenco, l'area interessata, la posizione della leva e qualsiasi indicatore di scatto specifico del prodotto.
Scaricare il circuito interessato: scollegare i carichi portatili e spegnere i carichi cablati dove sicuro e pratico.
Ripristinare correttamente: portare la leva completamente su OFF, quindi su ON.
Ripristinare gradualmente: ricollegare i carichi interessati uno alla volta.
Arrestare in caso di guasto: lasciare l'interruttore automatico in posizione di spento se non si riarma o se scatta nuovamente.

Domande Frequenti

È necessario attendere prima di riarmare un interruttore automatico?

Non esiste una regola universale di attesa di 30 secondi per i comuni interruttori a levetta. Rimuovere innanzitutto il carico probabile o la condizione di guasto, spostare la leva completamente su OFF e seguire le istruzioni del prodotto. Se l'interruttore automatico o l'apparecchiatura collegata sono insolitamente caldi, danneggiati o hanno appena subito un guasto grave, non riarmarlo semplicemente dopo aver atteso; disporre un'ispezione.

Come posso capire se un interruttore automatico deve essere riarmato?

Verificare l'assenza di alimentazione sul circuito assegnato, una leva in posizione centrale o non allineata, oppure un indicatore di scatto specifico del prodotto. Poiché l'indicazione varia, confermare l'identità del circuito ed eseguire il movimento completo da OFF a ON invece di fare affidamento solo sull'aspetto visivo.

Devo scollegare gli apparecchi prima di riarmare l'interruttore automatico?

Scollegare o spegnere i carichi sul circuito interessato quando è sicuro e pratico. Non è necessario scollegare le apparecchiature su circuiti non correlati. Ripristinare i carichi interessati uno alla volta dopo che l'interruttore automatico rimane acceso.

È necessario riarmare gli interruttori automatici dopo un'interruzione di corrente?

Normalmente, una semplice interruzione della rete elettrica non richiede il riarmo degli interruttori automatici di derivazione. Verificare la presenza di un dispositivo scattato solo se l'alimentazione è tornata altrove ma un circuito specifico rimane spento. Se sono coinvolti un interruttore principale, un dispositivo di trasferimento, un sistema di generazione o diversi circuiti, identificare lo stato del sistema prima di azionare l'apparecchiatura.

Quante volte dovrei tentare di riarmare un interruttore automatico scattato?

Effettuare un tentativo di riarmo controllato dopo aver verificato la presenza di segnali di avvertimento e aver spento i carichi interessati. Se l'interruttore non rimane inserito o scatta di nuovo, lasciarlo spento e indagare sulla causa invece di richiuderlo ripetutamente.
