Risoluzione dei problemi della PV Combiner Box: diagnosi e riparazioni sicure

Iniziare separando un guasto su singola stringa da un guasto sull'intero combinatore. Una stringa mancante solitamente indica quel circuito di stringa, il relativo fusibile o interruttore automatico, il suo morsetto o l'array a monte. La perdita di ogni stringa indica invece il circuito di uscita, il sezionatore, la sbarra collettrice, il cavo a valle, lo stato dell'inverter o un evento di isolamento dell'intero sistema.

Non aprire l'involucro e iniziare a sondare per abitudine. I moduli fotovoltaici possono continuare a produrre DC ogni volta che sono illuminati e l'apertura di un sezionatore può lasciare altri conduttori sotto tensione. Seguire la procedura di controllo dell'energia specifica del sito, identificare ogni fonte, applicare il lockout/tagout dove richiesto e verificare lo stato di isolamento prima di toccare le parti interne. La guida sul lockout/tagout nel solare richiede specificamente che le fonti di energia siano identificate, isolate e verificate prima dei lavori di manutenzione.

Punti di forza

• Considerare fumo, archi elettrici attivi, isolamento fuso, tracce di carbonizzazione, acqua stagnante o un involucro danneggiato come condizioni di interruzione del lavoro.
• Confrontare tensione e corrente con il progetto dell'array, i registri dell'inverter, le condizioni ambientali e le stringhe omologhe corrispondenti, non con un valore “normale” universale.
• Un fusibile bruciato o un interruttore automatico scattato sono un sintomo. Individuare il guasto iniziale prima di sostituirli o ripristinarli.
• La termografia è più utile come test comparativo sotto carico noto. La temperatura ammissibile è determinata dalla classificazione dell'apparecchiatura e dalle istruzioni del produttore, non da una regola generica sulla differenza di temperatura.
• Un test della curva I-V valuta una stringa o un array FV. Il combiner box può fornire un punto di connessione conveniente in alcune architetture, ma il test non certifica il combiner box stesso.
• Sostituire le parti danneggiate dal calore, che presentano archi elettrici, incrinate o materialmente corrose. Il serraggio o la pulizia non possono ripristinare l'isolamento o le superfici di contatto compromesse.

Fermarsi prima di eseguire i test: definire il confine elettrico

La risoluzione dei problemi del combiner box è un lavoro elettrico qualificato. Prima di aprire la scatola, esaminare lo schema unifilare, la tabella delle stringhe, il registro eventi dell'inverter, i registri delle ispezioni precedenti e le istruzioni per lo specifico combiner, i portafusibili, gli interruttori automatici, il sezionatore, il dispositivo di protezione contro le sovratensioni (SPD) e il modulo di monitoraggio.

Un sezionatore DC locale non rende automaticamente sicuro ogni punto interno. A seconda della topologia, il lato dell'array può rimanere sotto tensione alla luce del sole e un conduttore a valle può essere soggetto a un'altra fonte o a energia immagazzinata. Il piano di isolamento deve corrispondere all'installazione effettiva, non a uno schema generico.

Fermarsi e richiedere un intervento superiore quando è presente una delle seguenti condizioni:

• fumo, archi elettrici attivi, crepitii o odore di bruciato;
• isolamento fuso, materiale carbonizzato o grave scolorimento;
• acqua stagnante o scomparti di parti in tensione bagnati;
• un involucro incrinato, uno sportello guasto o un ingresso cavi che non trattiene più i conduttori;
• un allarme di isolamento o di guasto a terra inspiegabile;
• ripetuto intervento dello stesso fusibile o interruttore automatico dopo un tentativo di riarmo;
• disegni, etichette o valori nominali dei dispositivi mancanti necessari per identificare il circuito in sicurezza.

La norma IEC 62446-2 copre la manutenzione preventiva, correttiva e legata alle prestazioni dei sistemi fotovoltaici connessi alla rete, inclusa la sicurezza dei lavoratori e la risoluzione dei problemi. Il suo scopo rafforza la regola centrale qui riportata: un'operazione di manutenzione deve far parte di un processo documentato del sistema fotovoltaico, non essere una congettura isolata su un componente. Vedere IEC 62446-2:2020.

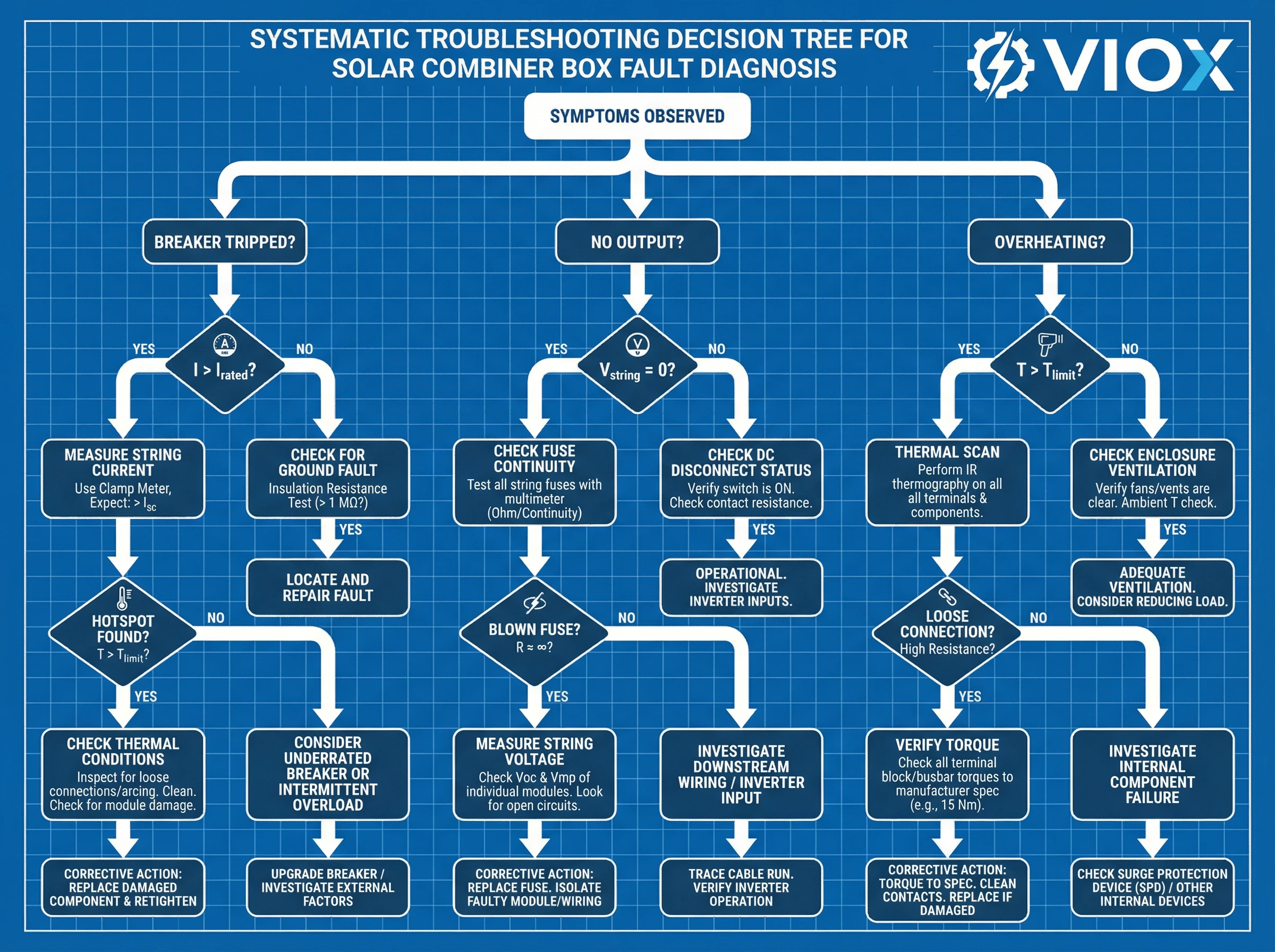

Matrice di diagnostica rapida

Sintomo	Primo controllo di sicurezza	Cosa suggerisce il risultato	Azione successiva
Una stringa riporta corrente zero o insolitamente bassa	Confrontare il suo registro di monitoraggio, la tensione a circuito aperto, la polarità e lo stato del dispositivo di protezione con stringhe corrispondenti	Una tensione corretta ma assenza di corrente operativa indica un circuito aperto, un problema al fusibile/portafusibile, all'interruttore automatico, al morsetto o al monitoraggio; una bassa tensione sposta l'attenzione a monte verso la stringa	Isolare quel circuito di stringa, ispezionare il morsetto e il percorso di protezione, quindi testare la stringa separatamente se necessario
Ogni stringa è persa	Verificare lo stato dell'inverter, lo stato del sezionatore o dell'interruttore automatico di uscita, la tensione di uscita del combiner e la continuità a valle secondo la procedura approvata	Ingressi di stringa normali senza punti di uscita verso il bus comune, il dispositivo di uscita o il circuito a valle	Mantenere la scatola isolata e tracciare il percorso di uscita comune
Il fusibile si apre o l'interruttore automatico scatta di nuovo	Esaminare la polarità, il danneggiamento dei conduttori, l'esposizione a correnti inverse, la taratura del dispositivo, le condizioni di temperatura e lo storico dei guasti	Un funzionamento ripetuto significa che la causa persiste; non è prova che il dispositivo di protezione sia “troppo piccolo”	Non aumentare la taratura del dispositivo come scorciatoia; risolvere prima la condizione di progetto o di guasto
Un morsetto è molto più caldo rispetto a punti sotto carico comparabili	Verificare la corrente comparabile, ispezionare la preparazione del conduttore e l'area di contatto dopo l'isolamento e controllare il valore di coppia specificato	Un punto caldo localizzato suggerisce una resistenza di contatto anomala o componenti danneggiati; un riscaldamento uniforme suggerisce condizioni di carico, declassamento o dell'involucro	Sostituire le parti danneggiate e rifare il collegamento seguendo esattamente le istruzioni; utilizzare la guida dedicata al surriscaldamento per le cause a livello di progettazione
L'inverter segnala un guasto di isolamento o di terra	Utilizzare la sequenza di isolamento approvata per dividere l'array in sezioni; esaminare lo storico dell'umidità e dei danni ai cavi	Un guasto che segue una stringa è probabilmente a monte del combiner; un guasto che rimane sul lato di uscita sposta l'attenzione sul combiner o sul cavo principale (homerun)	Eseguire i test di isolamento solo con le apparecchiature sensibili isolate e una tensione di prova approvata
L'indicatore dell'SPD o il contatto remoto cambia stato	Confermare l'esatta indicazione di stato dell'SPD e ispezionare la presenza di segni di sovratensione o danni termici dopo l'isolamento	Un indicatore modificato può mostrare che il sezionatore interno del modulo SPD è intervenuto; ciò non prova che il resto dell'impianto sia integro	Sostituire solo con il modulo compatibile specificato e ispezionare la protezione associata e il percorso di messa a terra
Il guasto appare dopo la pioggia o la condensa notturna	Ispezionare guarnizioni, pressacavi, dispositivi di drenaggio o sfiato, tracce di umidità, corrosione e orientamento dell'ingresso dei cavi	Le tempistiche legate all'umidità indicano un guasto all'involucro o al sistema di ingresso, ma anche cavi o moduli bagnati possono creare un guasto di isolamento a monte	Non rialimentare un gruppo bagnato o corroso; ripristinare la protezione ambientale completa e sostituire le parti interessate
L'uscita elettrica è normale ma i dati SCADA sono mancanti	Controllare l'alimentazione ausiliaria, il cablaggio di comunicazione, l'indirizzamento, la terminazione e lo stato del gateway	Il circuito di potenza potrebbe essere integro mentre il monitoraggio non è disponibile	Riparare il canale di monitoraggio e confermare gli allarmi prima di chiudere l'ordine di lavoro

1. Una stringa FV è mancante o debole

Iniziare con lo storico del monitoraggio, se disponibile. Determinare se il cambiamento è stato improvviso, graduale, dipendente dall'irraggiamento o associato a lavori recenti o condizioni meteorologiche. Confrontare solo stringhe con lo stesso tipo di modulo, numero di serie, orientamento e irraggiamento simile.

Dopo le procedure approvate di isolamento e verifica, tracciare il circuito interessato attraverso il suo morsetto di ingresso, portafusibile o interruttore automatico, connessione a sbarra e sensore di monitoraggio. Una tensione a circuito aperto che appare corretta non prova che il circuito sia in grado di trasportare corrente. Una connessione aperta o ad alta resistenza può mostrare una tensione plausibile senza carico e crollare quando l'inverter assorbe corrente.

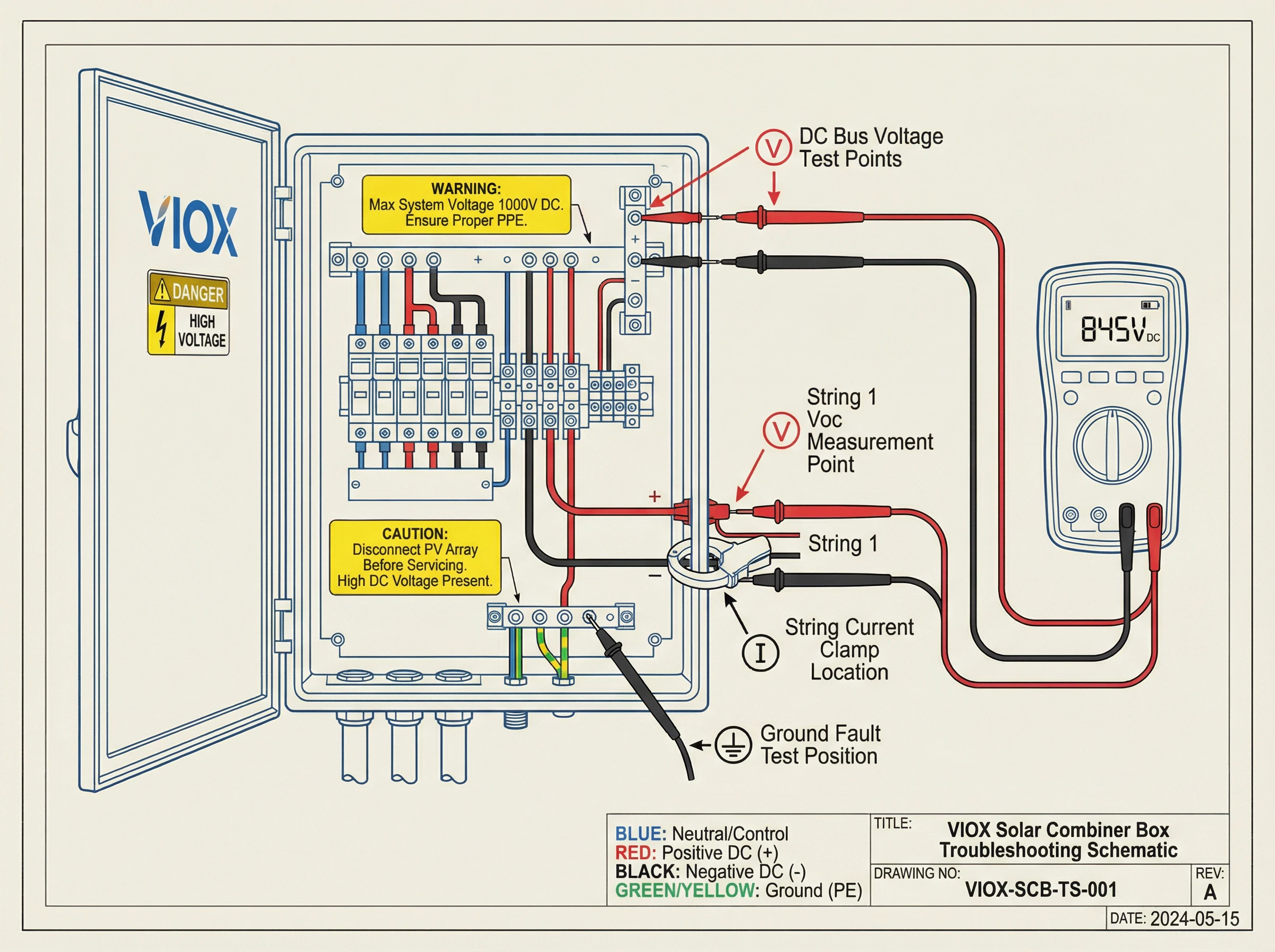

Utilizzare il confronto della corrente di esercizio quando il sistema può essere misurato secondo la procedura approvata per lavori sotto tensione e in condizioni stabili. Se il percorso del combiner è integro ma la stringa rimane un valore anomalo, spostare l'indagine a monte verso connettori, scatole di giunzione dei moduli, conduttori, ombreggiamento, comportamento dei diodi di bypass o danni ai moduli. Il combiner è quindi un limite di prova, non necessariamente il componente guasto.

Per un circuito con fusibile aperto, seguire la guida separata su come testare un fusibile DC guasto in un sistema FV. I fusibili fotovoltaici hanno requisiti specifici per l'applicazione; IEC 60269-6 covers fuse-links intended to protect PV strings and arrays up to 1,500 V DC. Replace a fuse only with the specified PV/DC type and rating after identifying why it opened.

2. L'intera combiner box non ha uscita

Quando tutte le stringhe scompaiono contemporaneamente, non testare prima ogni modulo. Controllare il percorso comune:

1. Confermare se l'inverter o l'apparecchiatura DC a valle hanno intenzionalmente scollegato l'ingresso.
2. Verificare lo stato dell'isolatore di uscita del combiner, dell'interruttore automatico o del sezionatore utilizzando le istruzioni del dispositivo stesso.
3. Confrontare le letture del lato stringa individuale con la lettura dell'uscita comune presso i punti di test approvati.
4. Ispezionare i morsetti di uscita, le barre collettrici e il cavo a valle per verificare la presenza di un collegamento aperto, danni da calore o un evento di isolamento.

Una tensione normale sul lato stringa in assenza di uscita comune restringe il problema al circuito comune del combiner o al suo percorso immediatamente a valle. L'assenza di tensione su qualsiasi ingresso allontana il problema dal bus comune e punta verso lo stato dell'array, un'azione di isolamento a monte, un errore di documentazione o una condizione di test errata.

3. Un fusibile si apre o un interruttore automatico scatta ripetutamente

L'intervento del dispositivo di protezione è l'evidenza di una condizione, non un'istruzione di riparazione. Prima della sostituzione o del ripristino, verificare:

• se il dispositivo è correttamente specificato per il servizio DC fotovoltaico e per la tensione effettiva del sistema;
• se la polarità e la disposizione dei poli corrispondono al progetto;
• se l'isolamento dei conduttori o i connettori presentano danni;
• se le stringhe in parallelo possono indurre una corrente inversa in una stringa guasta;
• se il dispositivo e l'involucro operano entro le condizioni di temperatura e corrente documentate;
• se l'evento ha fatto seguito a fulmini, manutenzione, ricablaggio o sostituzione di moduli.

Non risolvere l'intervento ripetuto installando un dispositivo con valori nominali superiori senza un nuovo calcolo della protezione. Ciò può rimuovere la protezione dal circuito del conduttore o del modulo. Per interventi termici fastidiosi, utilizzare il guida al declassamento termico dei fusibili della combiner-box e i dati esatti del produttore del dispositivo.

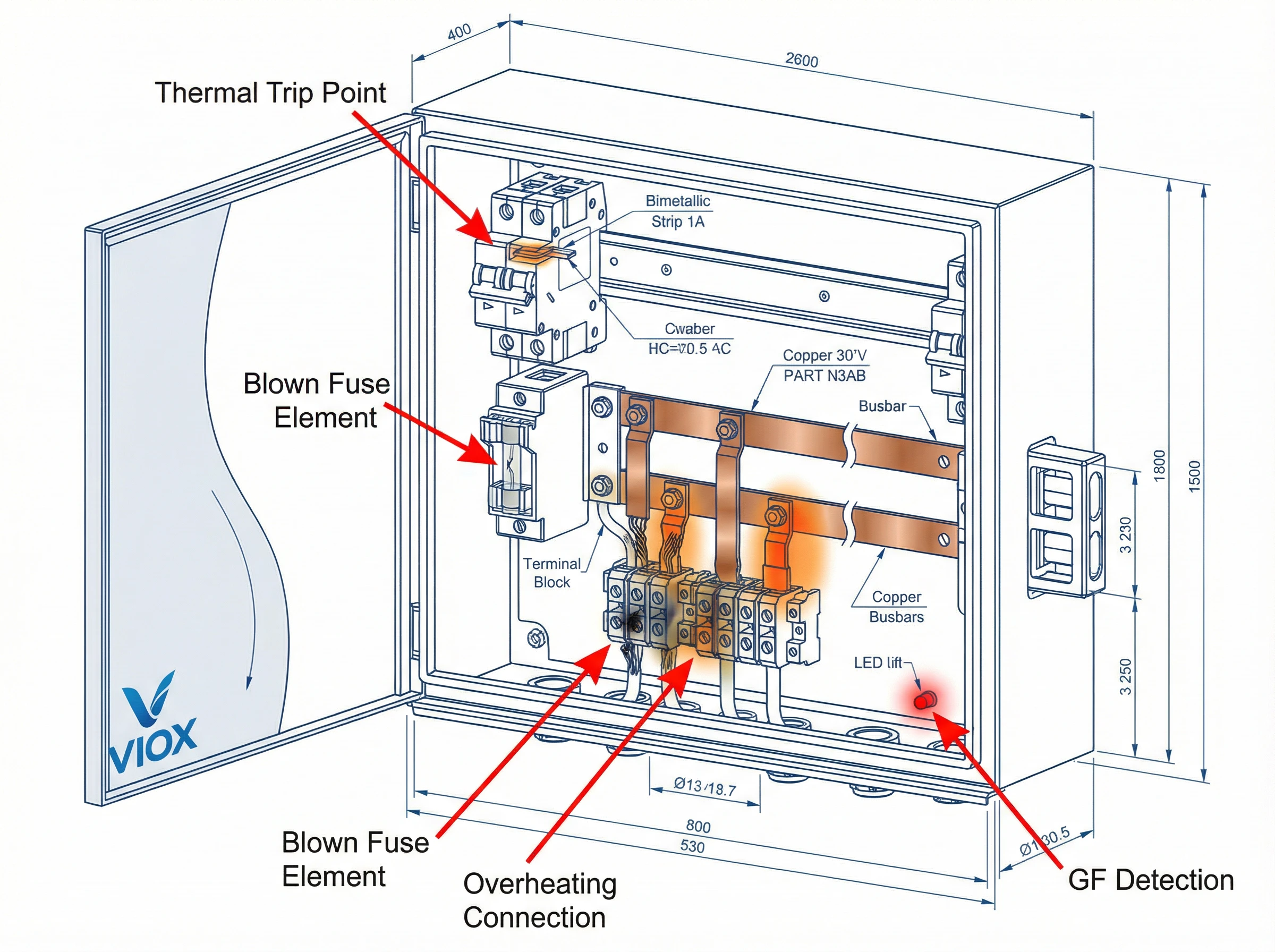

4. Un morsetto, un portafusibile o una connessione a barra collettrice è surriscaldato

Sotto carico noto, confrontare punti equivalenti che servono stringhe simili. Un singolo morsetto surriscaldato è più diagnostico di un aumento generale della temperatura all'interno di un involucro riscaldato dal sole. Controllare la corrente sul circuito surriscaldato affinché una condizione di alto carico non venga scambiata per un difetto di connessione.

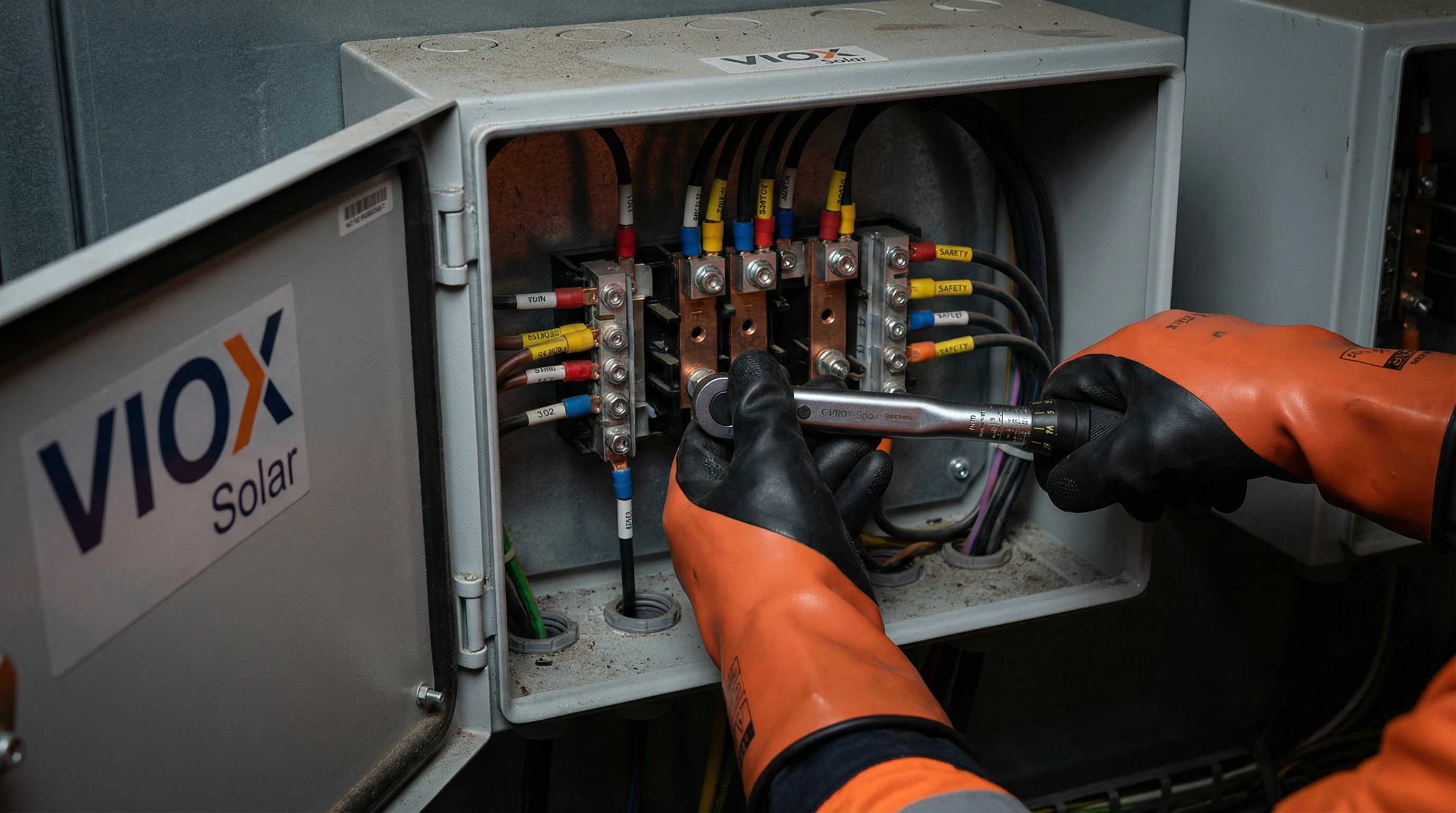

Dopo l'isolamento, ispezionare per verificare la presenza di bulloneria allentata, trefoli del conduttore al di fuori dell'area di serraggio, uso errato di capicorda o puntalini, ossidazione, vaiolatura, polimero ammorbidito o scolorimento. Utilizzare solo il valore di coppia e il metodo di preparazione del conduttore specificati per lo specifico morsetto. Non “riserrare” una connessione visibilmente danneggiata dal calore per rimetterla in servizio; la placcatura dei contatti, la forza della molla, l'isolamento o il conduttore potrebbero essere già compromessi.

Per la progettazione termica, l'esposizione dell'involucro e l'analisi del declassamento, vedere Surriscaldamento della scatola di giunzione solare: cause principali e soluzioni. Questa pagina di risoluzione dei problemi gestisce la decisione di isolamento del guasto, non un limite di temperatura universale.

5. L'inverter segnala un guasto di isolamento o di terra

Determinare innanzitutto se l'allarme identifica una condizione di isolamento misurata, una condizione di corrente residua, un evento di arco elettrico o un codice diagnostico specifico del modello. Questi non sono intercambiabili.

Utilizzare la procedura di isolamento approvata per dividere il sistema DC in sezioni progressivamente più piccole: cavo a valle, uscita della combiner-box, circuiti delle singole stringhe e infine l'array a monte. Un guasto che segue una stringa isolata indica un problema esterno alla combiner-box. Un guasto che persiste con tutte le stringhe scollegate sposta l'attenzione sul circuito comune, sulla connessione SPD, sul cablaggio interno o sul cavo principale a valle.

Il test di resistenza di isolamento può danneggiare SPD, elettronica di monitoraggio, inverter, elettronica di potenza a livello di modulo o altre apparecchiature collegate se non vengono isolate come richiesto. Utilizzare la tensione di prova, il metodo di connessione, il valore di accettazione e la correzione ambientale richiesti dalla documentazione di progetto e dai produttori delle apparecchiature. Non applicare un valore di superamento/fallimento universale copiato da un altro sistema.

6. L'SPD mostra uno stato di guasto

Un SPD DC per FV è destinato a limitare le sovratensioni transitorie e a deviare la corrente di sovratensione; non interrompe un cortocircuito prolungato. IEC 61643-31:2018 covers SPDs intended for the DC side of PV installations up to 1,500 V DC.

Leggere il comportamento dell'indicatore e del contatto remoto dalle istruzioni specifiche dell'SPD. Dopo l'isolamento, ispezionare il modulo, la base, la protezione di backup, i conduttori e la connessione di terra di protezione per danni termici o da sovratensione. Sostituire una cartuccia plug-in solo con il tipo compatibile specificato per quella base. Un indicatore di sostituzione verde non verifica di per sé il percorso di messa a terra, l'instradamento dei cavi, la protezione di backup o le condizioni di altre apparecchiature dopo un evento di sovratensione.

7. I guasti compaiono dopo la pioggia o durante condizioni di elevata umidità

Tracciare il percorso dell'acqua invece di limitarsi ad asciugare l'involucro. Ispezionare la guarnizione della porta, le cerniere, le chiusure, i pressacavi, le aperture inutilizzate, gli ingressi dei condotti, la disposizione dello sfiato o dello scarico e i danni al montaggio. Le macchie d'acqua e la corrosione rivelano spesso un precedente ingresso di liquido anche quando la scatola risulta asciutta durante l'ispezione.

Sostituire morsetti, portafusibili, SPD, conduttori o componenti delle barre collettrici quando la corrosione influisce sull'area di contatto, sulla placcatura, sull'isolamento o sulla resistenza meccanica. Ripristinare il grado di protezione ambientale come assieme installato completo; un involucro correttamente classificato può perdere tale protezione a causa di un pressacavo errato, un'apertura non sigillata, una guarnizione danneggiata o un montaggio scadente.

8. Il monitoraggio è offline ma l'alimentazione è ancora presente

Separare il sistema di misurazione dal percorso di potenza. Controllare l'alimentazione ausiliaria, i sensori di corrente di stringa, la polarità della comunicazione, la schermatura, la terminazione di rete, l'indirizzo del dispositivo, la velocità di trasmissione (baud rate), lo stato del gateway e le recenti modifiche alla configurazione. Confermare che un errore di mappatura del sensore o del canale non stia presentando una stringa sana come corrente zero.

Ripristinare il monitoraggio prima di chiudere il guasto quando gli allarmi e il confronto tra stringhe fanno parte della strategia di protezione o manutenzione dell'impianto. Un array in produzione con monitoraggio cieco non è la stessa cosa di un sistema completamente verificato.

Cosa ogni test può—e non può—dimostrare

Test	Utile per	Non dimostra
Tensione a circuito aperto (Voc)	Polarità, conteggio approssimativo in serie, confronto a circuito aperto e localizzazione di una sezione aperta	Capacità di portata di corrente, qualità del contatto sotto carico o potenza totale della stringa
Corrente di esercizio	Confronto di stringhe abbinate in condizioni simili di irraggiamento e inverter	Stato di salute del modulo quando le condizioni di irraggiamento, orientamento o MPPT differiscono
Continuità o resistenza su un componente isolato	Individuazione di un fusibile, un conduttore o un percorso di contatto interrotto	Funzionamento sicuro alla tensione e alla corrente nominali FV
Resistenza all'isolamento	Localizzazione di dispersioni tra conduttori sotto tensione e terra dopo un corretto isolamento	L'esatta posizione fisica del guasto senza ulteriori test di sezionamento
La termografia	Individuazione di anomalie termiche sotto carico noto e monitoraggio dei cambiamenti nel tempo	Un valore di temperatura universale di superamento/mancato superamento indipendente dal carico, dalle condizioni ambientali, dall'emissività e dalla classificazione del componente
Tracciamento della curva I-V	Caratterizzazione di una stringa o di un campo FV e distinzione del comportamento di corrente, tensione, disadattamento, ombreggiamento o resistenza in serie	Lo stato di salute o la certificazione dell'assemblaggio del combiner box stesso

Quando è utile il test della curva I-V

IEC 61829:2015 specifica le procedure per la misurazione in loco delle caratteristiche corrente-tensione del campo FV e delle relative condizioni meteorologiche. Il rapporto IEA PVPS sulle apparecchiature di test mobili spiega che un analizzatore I-V può essere collegato ai morsetti della stringa FV all'interno dei combiner box di campo o ai cavi DC in ingresso all'inverter, a seconda dell'architettura dell'impianto e della procedura di isolamento.

Utilizzare il tracciamento I-V dopo che i controlli di base su protezione, polarità e connessione hanno dimostrato che il percorso del combiner è integro ma una stringa presenta ancora prestazioni inferiori. Il risultato diagnostica il circuito della sorgente FV; non dovrebbe essere descritto come un “test I-V del combiner box”.”

Riparare o sostituire?

Esito	La riparazione può essere ragionevole quando	Sostituire il componente o l'assieme quando
Collegamento allentato	Non sono presenti calore, archi, corrosione, danni alla filettatura, al conduttore o all'isolamento e la connessione può essere ripristinata secondo le istruzioni esatte	Sono presenti vaiolatura, tracce di carbonizzazione, polimero fuso, placcatura danneggiata, forza della molla indebolita, bulloneria spanata o conduttore ricotto
Fusibile aperto	Il guasto iniziale è identificato e il supporto non è danneggiato	Il supporto è surriscaldato, incrinato, allentato o non più compatibile con il ricambio specificato
Funzionamento dell'interruttore automatico o del sezionatore	Il guasto esterno viene corretto e il dispositivo supera i criteri di ispezione o di prova del produttore	Il dispositivo presenta danni da arco, comportamento anomalo del meccanismo, danni da calore o ripetuti interventi inspiegabili
Ingresso di acqua	La fonte viene corretta e tutte le parti interessate rimangono pulite, asciutte, meccanicamente integre e verificabili	La corrosione raggiunge i contatti elettrici o le barre collettrici, l'isolamento è danneggiato, le guarnizioni non possono essere ripristinate o l'involucro è deformato o incrinato
Indicazione di guasto SPD	È specificato un modulo sostituibile compatibile e la base e i conduttori non sono danneggiati	La base, la protezione di backup, i conduttori o l'involucro mostrano danni termici o da sovratensione
Documentazione mancante	I record del modello esatto e le caratteristiche nominali possono essere recuperati	Non è possibile stabilire la portata nominale, il cablaggio, la coppia di serraggio o la compatibilità per la sostituzione

Sostituire l'intero quadro quando il danno è esteso, la struttura delle barre o l'involucro sono compromessi, più componenti sono invecchiati o guasti contemporaneamente, o non è possibile dimostrare il ripristino delle caratteristiche nominali originali.

Verifica di rimessa in servizio

Prima della messa sotto tensione, confermare che:

• la causa principale identificata, non solo il sintomo visibile, sia stata corretta;
• i pezzi di ricambio corrispondano ai requisiti approvati di tensione, corrente, servizio in DC, ambientali e di compatibilità;
• la polarità, l'instradamento dei conduttori, i collegamenti di terra di protezione, le etichette, le barriere, i coperchi, i pressacavi e le aperture inutilizzate siano ripristinati;
• le terminazioni sono completate secondo le esatte istruzioni del produttore e i valori registrati;
• utensili, messe a terra temporanee, ponticelli, blocchi e materiali estranei sono contabilizzati secondo la procedura di sito;
• l'involucro si chiude correttamente e il suo sistema di tenuta è integro;
• le letture delle stringhe e dell'uscita sono plausibili rispetto al progetto e ai circuiti omologhi dopo la riattivazione controllata;
• gli allarmi dell'inverter, lo stato dell'SPD e i canali di monitoraggio ritornano allo stato previsto.

La norma IEC 62446-1 descrive i test di messa in servizio, i criteri di ispezione e la documentazione prevista per verificare l'installazione sicura e il corretto funzionamento dei sistemi FV connessi alla rete. Utilizzare la stessa disciplina documentale dopo una riparazione importante; vedere IEC 62446-1:2016.

Prevenire il ritorno dello stesso guasto

Registrare il sintomo, le condizioni ambientali, lo storico degli allarmi, i punti di isolamento, le letture, le fotografie, le parti sostituite, i valori di coppia dalle istruzioni applicabili e la verifica post-riparazione. Analizzare l'andamento della corrente di stringa, le immagini termiche, le tracce di umidità e gli eventi ripetuti dei dispositivi di protezione invece di affidarsi a un intervallo di manutenzione generico fisso.

Utilizzare la valutazione dei rischi del sito, le istruzioni dell'apparecchiatura, l'ambiente operativo e lo storico dei guasti per stabilire la frequenza delle ispezioni. Il lista di controllo per l'ispezione del combiner box solare può supportare i controlli programmati, mentre il Guida alle string box fotovoltaiche fornisce il contesto più ampio di protezione e dei componenti.

Se l'assemblaggio esistente non può essere ripristinato con valori nominali e documentazione verificabili, confrontare la disposizione delle stringhe richiesta, la classe di tensione, le funzioni di protezione, le esigenze di monitoraggio e l'ambiente con il gamma di combiner box fotovoltaici VIOX, quindi richiedere la documentazione per la configurazione esatta prima della selezione.

Fonti

• OSHA — Energia solare: Lockout/Tagout
• IEC 62446-1:2016 — Documentazione, test di messa in servizio e ispezione dei sistemi FV
• IEC 62446-2:2020 — Manutenzione dei sistemi FV connessi alla rete
• IEC 61829:2015 — Misurazione in loco delle caratteristiche I-V di stringhe fotovoltaiche
• IEA PVPS T13-24:2021 — Qualificazione di impianti fotovoltaici mediante apparecchiature di prova mobili
• IEC 60269-6:2010+A1:2021 — Cartucce fusibili per stringhe e impianti fotovoltaici
• IEC 61643-31:2018 — SPD per installazioni fotovoltaiche
