Solución de problemas de la caja combinadora fotovoltaica: Diagnóstico y reparaciones seguras

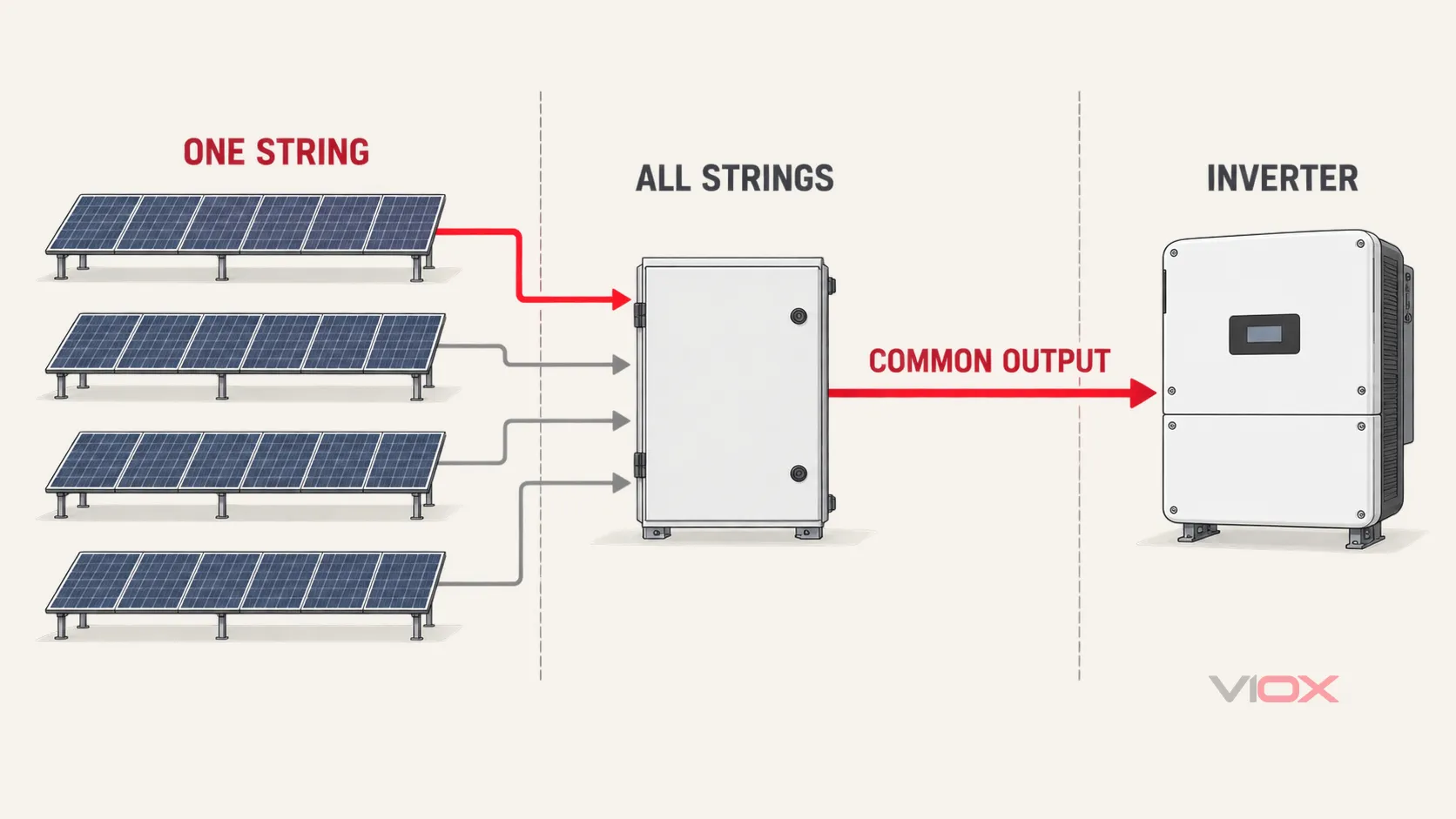

Comience separando un falla de cadena única desde un falla de combinador completo. Una cadena faltante generalmente apunta a ese circuito de cadena, su fusible o interruptor automático, su terminación o la matriz aguas arriba. La pérdida de todas las cadenas apunta en cambio al circuito de salida, seccionador, barra colectora, cable aguas abajo, estado del inversor o un evento de aislamiento de todo el sistema.

No abra la envolvente y comience a sondear por costumbre. Los módulos fotovoltaicos pueden seguir produciendo DC siempre que estén iluminados, y abrir un seccionador puede dejar otros conductores energizados. Siga el procedimiento de control de energía específico del sitio, identifique cada fuente, aplique bloqueo/etiquetado (lockout/tagout) donde sea necesario y verifique el estado de aislamiento antes de tocar las partes internas. La de OSHA guía de bloqueo/etiquetado solar requiere específicamente que las fuentes de energía sean identificadas, aisladas y verificadas antes de realizar trabajos de mantenimiento.

Puntos Clave

• Considere el humo, el arqueo activo, el aislamiento derretido, el seguimiento de carbono, el agua estancada o una envolvente dañada como condiciones para detener el trabajo.
• Compare el voltaje y la corriente con el diseño del arreglo, los registros del inversor, las condiciones ambientales y las cadenas (strings) equivalentes, no con un número “normal” universal.
• Un fusible fundido o un interruptor automático disparado es un síntoma. Encuentre la falla inicial antes de reemplazarlo o restablecerlo.
• La termografía es más útil como prueba comparativa bajo una carga conocida. La capacidad nominal del equipo y las instrucciones del fabricante determinan la temperatura admisible, no una regla genérica de diferencia de temperatura.
• Una prueba de curva I-V evalúa una cadena o arreglo fotovoltaico. La caja combinadora puede proporcionar un punto de conexión conveniente en algunas arquitecturas, pero la prueba no certifica la caja combinadora en sí misma.
• Reemplace las piezas dañadas por calor, arqueadas, agrietadas o materialmente corroídas. Apretar o limpiar no puede restaurar el aislamiento o las superficies de contacto comprometidas.

Deténgase antes de probar: Defina el límite eléctrico

La resolución de problemas en la caja combinadora es un trabajo eléctrico cualificado. Antes de abrir la caja, revise el diagrama unifilar, el programa de cadenas, el registro de eventos del inversor, los registros de inspección anteriores y las instrucciones para el combinador específico, los portafusibles, los interruptores automáticos, el seccionador, el dispositivo de protección contra sobretensiones (SPD) y el módulo de monitoreo.

Un seccionador de DC local no hace que cada punto interno sea seguro automáticamente. Dependiendo de la topología, el lado del arreglo puede permanecer energizado bajo la luz solar, y un conductor aguas abajo puede estar sujeto a otra fuente o energía almacenada. El plan de aislamiento debe coincidir con la instalación real, no con un diagrama genérico.

Deténgase y escale el problema cuando esté presente cualquiera de los siguientes:

• humo, formación de arco activo, chasquidos o olor a quemado;
• aislamiento derretido, material carbonizado o decoloración severa;
• agua estancada o compartimentos de partes activas mojados;
• una envolvente agrietada, una puerta averiada o una entrada de cables que ya no sujeta los conductores;
• una alarma de aislamiento o de falla a tierra sin explicación;
• operación repetida del mismo fusible o interruptor automático después de un intento de restablecimiento;
• falta de planos, etiquetas o valores nominales de los dispositivos necesarios para identificar el circuito de forma segura.

La norma IEC 62446-2 cubre el mantenimiento preventivo, correctivo y relacionado con el rendimiento de los sistemas fotovoltaicos conectados a la red, incluyendo la seguridad de los trabajadores y la resolución de problemas. Su alcance refuerza la regla central aquí: una acción de mantenimiento debe ser parte de un proceso documentado del sistema fotovoltaico, no una suposición aislada sobre un componente. Véase IEC 62446-2:2020.

Matriz de diagnóstico rápido

Síntoma	Primera comprobación de seguridad	Lo que sugiere el resultado	Siguiente acción
Una cadena informa una corriente cero o inusualmente baja	Compare su registro de monitorización, tensión de circuito abierto, polaridad y estado del dispositivo de protección con cadenas equivalentes	Una tensión correcta pero sin corriente de funcionamiento apunta a un circuito abierto, fusible/portafusibles, interruptor automático, terminación o problema de monitorización; una tensión baja desplaza la atención aguas arriba hacia la cadena	Aísle ese circuito de cadena, inspeccione la terminación y la ruta de protección, y luego pruebe la cadena por separado si es necesario
Se ha perdido toda la cadena	Compruebe el estado del inversor, el estado del seccionador o interruptor automático de salida, la tensión de salida del combinador y la continuidad aguas abajo según el procedimiento aprobado	Las entradas de cadena normales sin puntos de salida indican un problema en el bus común, el dispositivo de salida o el circuito aguas abajo	Mantenga la caja aislada y rastree la ruta de salida común
El fusible se abre o el interruptor automático vuelve a dispararse	Revise la polaridad, el daño en los conductores, la exposición a corriente inversa, la capacidad nominal del dispositivo, las condiciones de temperatura y el historial de fallos	La operación repetida significa que la causa persiste; no es prueba de que el dispositivo de protección sea “demasiado pequeño”	No aumente la capacidad nominal del dispositivo como atajo; resuelva primero el diseño o la condición de fallo
Un borne está mucho más caliente que los puntos cargados comparables	Confirme la corriente comparable, inspeccione la preparación del conductor y el área de contacto después del aislamiento, y verifique el registro de par de apriete especificado	Un punto caliente localizado sugiere una resistencia de contacto anormal o hardware dañado; un calentamiento uniforme sugiere condiciones de carga, reducción de potencia o del envolvente	Reemplace las piezas dañadas y rehaga la conexión siguiendo las instrucciones exactas; utilice la guía de sobrecalentamiento dedicada para causas a nivel de diseño
El inversor informa de un fallo de aislamiento o de tierra	Utilice la secuencia de aislamiento aprobada para dividir la matriz en secciones; revise el historial de humedad y daños en los cables	Un fallo que sigue a una cadena probablemente se encuentre aguas arriba del combinador; un fallo que permanece en el lado de salida desplaza la atención hacia el combinador o la línea principal	Realice pruebas de aislamiento solo con el equipo sensible aislado y con una tensión de prueba aprobada
El indicador del SPD o el contacto remoto cambia de estado	Confirme la indicación exacta del estado del SPD e inspeccione si hay signos de sobretensión o daños térmicos después del aislamiento	Un indicador cambiado puede mostrar que el seccionador interno del módulo SPD ha operado; esto no prueba que el resto de la instalación no esté dañada	Reemplace solo con el módulo compatible especificado e inspeccione la protección asociada y la trayectoria de puesta a tierra
La falla aparece después de la lluvia o de la condensación nocturna	Inspeccione los sellos, prensaestopas, disposiciones de drenaje o respiraderos, rastros de agua, corrosión y la orientación de la entrada de cables	Los puntos de temporización relacionados con la humedad apuntan a una falla en la envolvente o en el sistema de entrada, pero los cables o módulos húmedos también pueden crear una falla de aislamiento aguas arriba	No vuelva a energizar un conjunto húmedo o corroído; restaure la protección ambiental completa y reemplace las piezas afectadas
La salida eléctrica es normal, pero faltan los datos de SCADA	Compruebe la alimentación auxiliar, el cableado de comunicación, el direccionamiento, la terminación y el estado de la pasarela	El circuito de potencia puede estar en buen estado mientras que la monitorización no esté disponible	Repare el canal de monitorización y confirme las alarmas antes de cerrar la orden de trabajo

1. Una cadena fotovoltaica falta o es débil

Comience con el historial de monitorización, si está disponible. Determine si el cambio fue repentino, gradual, dependiente de la irradiancia o asociado a trabajos recientes o al clima. Compare solo strings con el mismo tipo de módulo, número de serie, orientación e irradiancia similar.

Tras los pasos aprobados de aislamiento y verificación, rastree el circuito afectado a través de su borne de entrada, portafusibles o interruptor automático, conexión de barra colectora y sensor de monitorización. Una tensión de circuito abierto que parece correcta no demuestra que el circuito pueda transportar corriente. Una conexión abierta o de alta resistencia puede mostrar una tensión plausible sin carga y colapsar cuando el inversor consume corriente.

Utilice la comparación de la corriente de funcionamiento cuando el sistema pueda medirse bajo el procedimiento aprobado de trabajo con tensión y condiciones estables. Si la ruta del combinador está intacta pero el string sigue siendo un valor atípico, traslade la investigación aguas arriba hacia los conectores, cajas de conexiones de los módulos, conductores, sombreado, comportamiento de los diodos de bypass o daños en los módulos. El combinador es entonces un límite de prueba, no necesariamente el componente fallido.

Para un circuito con fusible abierto, siga la guía independiente sobre cómo probar un fusible DC defectuoso en un sistema fotovoltaico. Los fusibles para FV tienen requisitos específicos de aplicación; IEC 60269-6 cubre los fusibles destinados a proteger cadenas y arreglos FV de hasta 1,500 V DC. Reemplace un fusible solo con el tipo y la capacidad nominal FV/DC especificados después de identificar por qué se abrió.

2. Toda la caja combinadora no tiene salida

Cuando todas las cadenas desaparecen juntas, no pruebe primero cada módulo. Compruebe la ruta común:

1. Confirme si el inversor o el equipo DC aguas abajo han desconectado intencionalmente la entrada.
2. Verifique el estado del seccionador, interruptor automático o interruptor-seccionador de salida del combinador utilizando las instrucciones propias del dispositivo.
3. Compare las lecturas individuales del lado de la cadena con la lectura de salida común en los puntos de prueba aprobados.
4. Inspeccione los bornes de salida, las barras colectoras y el cable aguas abajo en busca de una conexión abierta, daños por calor o un evento de aislamiento.

Una tensión normal en el lado de la cadena sin salida común reduce el problema al circuito común del combinador o a su ruta inmediata aguas abajo. La ausencia de tensión en cualquier entrada apunta lejos del bus común y hacia el estado del arreglo, una acción de aislamiento aguas arriba, un error de documentación o una condición de prueba incorrecta.

3. Un fusible se abre o un interruptor automático se dispara repetidamente

La operación del dispositivo de protección es evidencia de una condición, no una instrucción de reparación. Antes del reemplazo o restablecimiento, verifique:

• whether the device is correctly specified for PV DC duty and the actual system voltage;
• si la polaridad y la disposición de los polos coinciden con el diseño;
• si el aislamiento del conductor o los conectores muestran daños;
• si las cadenas en paralelo pueden inducir corriente inversa hacia una cadena con falla;
• si el dispositivo y la envolvente están operando dentro de las condiciones de temperatura y corriente documentadas;
• si el evento ocurrió después de una descarga de rayos, mantenimiento, recableado o reemplazo de módulos.

No resuelva la operación repetida instalando un dispositivo de mayor capacidad nominal sin un nuevo cálculo de protección. Eso puede eliminar la protección del conductor o del circuito del módulo. Para operaciones térmicas molestas, utilice el guía de reducción de potencia por temperatura de fusibles en cajas combinadoras y los datos exactos del fabricante del dispositivo.

4. Un borne, portafusibles o conexión de barra colectora está caliente

Bajo una carga conocida, compare puntos equivalentes que alimenten strings similares. Un borne caliente individual es más diagnóstico que un aumento general en toda una envolvente calentada por el sol. Compruebe la corriente en el circuito caliente para que una condición de alta carga no se confunda con un defecto de conexión.

Tras el aislamiento, inspeccione si hay tornillería suelta, hilos del conductor fuera del área de apriete, uso incorrecto de terminales o punteras, oxidación, picaduras, polímero reblandecido o decoloración. Utilice únicamente el valor de par de apriete y el método de preparación del conductor especificados para el borne exacto. No vuelva a apretar una conexión visiblemente dañada por el calor para devolverla al servicio; el recubrimiento del contacto, la fuerza del resorte, el aislamiento o el conductor podrían estar ya comprometidos.

Para el diseño térmico, la exposición de la envolvente y el análisis de reducción de potencia, consulte Sobrecalentamiento de la Caja Combinadora Solar: Causas Fundamentales y Soluciones. Esta página de resolución de problemas determina la decisión de aislamiento de fallos, no un límite de temperatura universal.

5. El inversor informa de un fallo de aislamiento o de tierra

Primero determine si la alarma identifica una condición de aislamiento medida, una condición de corriente residual, un evento de arco eléctrico o un código de diagnóstico específico del modelo. Estos no son intercambiables.

Utilice el procedimiento de aislamiento aprobado para dividir el sistema DC en secciones progresivamente más pequeñas: cable aguas abajo, salida del combinador, circuitos de string individuales y, a continuación, el array aguas arriba. Un fallo que sigue a un string aislado apunta fuera del combinador. Un fallo que persiste con todos los strings desconectados desplaza la atención al circuito común, la conexión del SPD, el cableado interno o el cable principal aguas abajo.

Las pruebas de resistencia de aislamiento pueden dañar los SPD, la electrónica de monitorización, los inversores, la electrónica de potencia a nivel de módulo u otros equipos conectados si no se aíslan según sea necesario. Utilice la tensión de prueba, el método de conexión, el valor de aceptación y la corrección ambiental requeridos por la documentación del proyecto y los fabricantes de los equipos. No aplique un valor universal de aprobado/fallo copiado de otro sistema.

6. El SPD muestra un estado de fallo

A PV DC SPD is intended to limit transient overvoltage and divert surge current; it does not clear a sustained short circuit. IEC 61643-31:2018 cubre los SPD destinados al lado de DC de instalaciones fotovoltaicas de hasta 1,500 V DC.

Lea el comportamiento del indicador y del contacto remoto en las instrucciones exactas del SPD. Tras el aislamiento, inspeccione el módulo, la base, la protección de respaldo, los conductores y la conexión de tierra de protección en busca de daños térmicos o por sobretensión. Sustituya un cartucho enchufable únicamente por el tipo compatible especificado para esa base. Un indicador de sustitución verde no verifica por sí solo la trayectoria de puesta a tierra, el enrutamiento de los cables, la protección de respaldo o el estado de otros equipos después de un evento de sobretensión.

7. Los fallos aparecen después de la lluvia o durante condiciones de alta humedad

Siga la trayectoria del agua en lugar de limitarse a secar la envolvente. Inspeccione la junta de la puerta, las bisagras, los cierres, los prensaestopas, las aberturas no utilizadas, las entradas de conductos, la disposición de los respiraderos o drenajes y los daños en el montaje. Las manchas de agua y la corrosión a menudo revelan un evento de entrada anterior, incluso cuando la caja está seca durante la inspección.

Sustituya los bornes, portafusibles, SPD, conductores o herrajes de barras colectoras cuando la corrosión afecte al área de contacto, al chapado, al aislamiento o a la resistencia mecánica. Restaure el grado de protección ambiental como un conjunto instalado completo; una envolvente con la clasificación correcta puede perder esa protección debido a un prensaestopas incorrecto, una abertura sin sellar, una junta dañada o un montaje deficiente.

8. La monitorización está desconectada pero sigue habiendo alimentación

Separe el sistema de medición de la trayectoria de potencia. Compruebe la alimentación auxiliar, los sensores de corriente de string, la polaridad de la comunicación, el blindaje, la terminación de red, la dirección del dispositivo, la velocidad en baudios, el estado de la pasarela y los cambios de configuración recientes. Confirme que un error de mapeo de sensor o canal no esté presentando un string en buen estado como corriente cero.

Restaure la monitorización antes de cerrar la falla cuando las alarmas y la comparación de strings formen parte de la estrategia de protección o mantenimiento de la planta. Un conjunto de paneles en producción con monitorización ciega no es lo mismo que un sistema totalmente verificado.

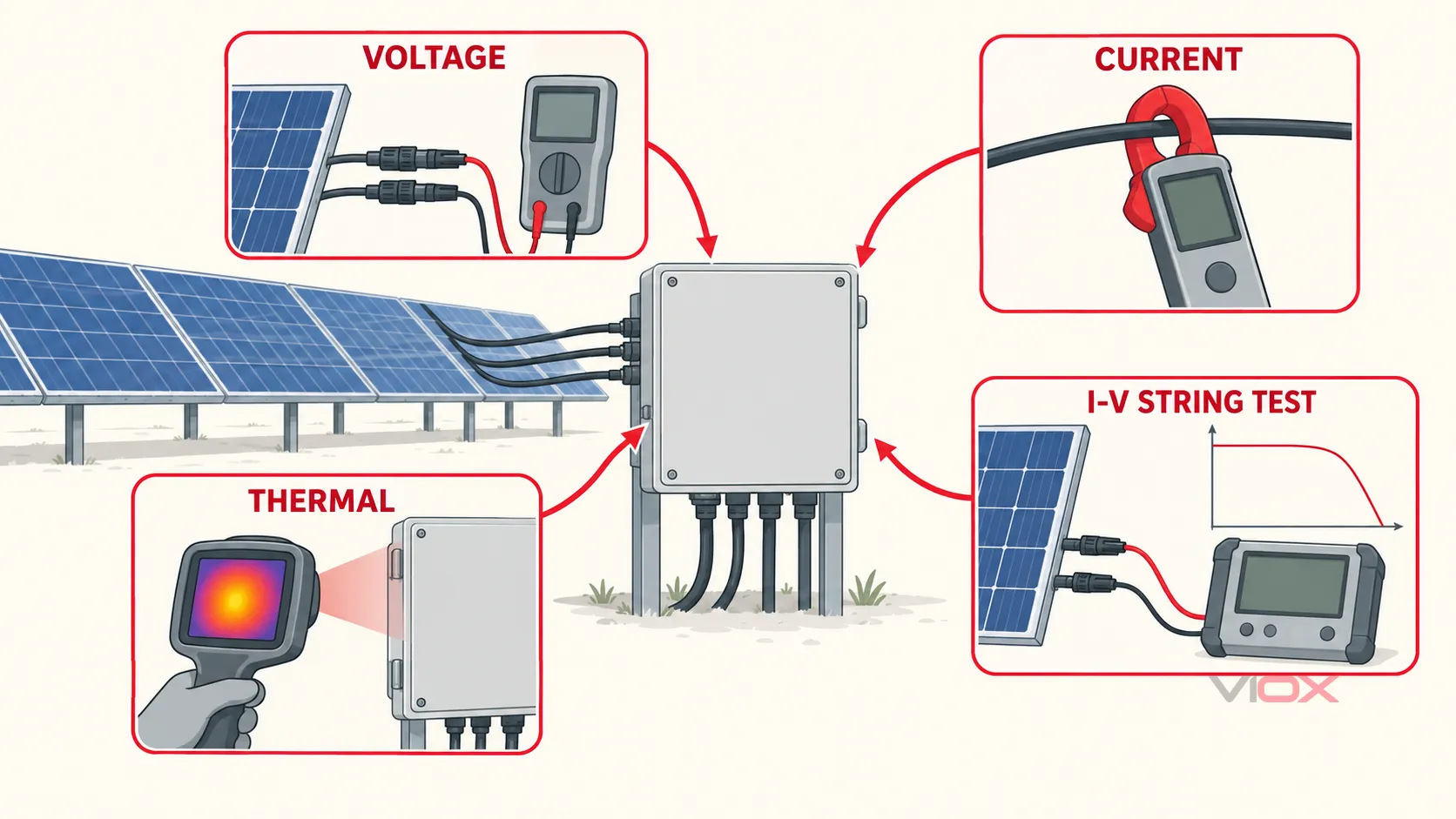

Lo que cada prueba puede —y no puede— demostrar

Prueba	Útil para	No demuestra
Tensión de circuito abierto (Voc)	Polaridad, recuento aproximado en serie, comparación de circuito abierto y localización de una sección abierta	Capacidad de transporte de corriente, calidad de contacto bajo carga o potencia total de la cadena
Corriente de funcionamiento	Comparación de cadenas coincidentes bajo condiciones similares de irradiancia e inversor	Estado del módulo cuando la irradiancia, la orientación o las condiciones de MPPT difieren
Continuidad o resistencia en un componente aislado	Localización de un fusible, conductor o trayectoria de contacto abiertos	Operación segura a tensión y corriente fotovoltaica nominales
Resistencia del aislamiento	Localización de fugas entre conductores activos y tierra tras un aislamiento correcto	La ubicación física exacta de la falla sin necesidad de pruebas seccionales adicionales
La imagen térmica	Detección de patrones de calor anormales bajo carga conocida y seguimiento de cambios a lo largo del tiempo	Una temperatura universal de pasa/no pasa independiente de la carga, las condiciones ambientales, la emisividad y la clasificación del componente
Trazado de curvas I-V	Caracterización de una cadena o arreglo fotovoltaico y distinción del comportamiento de la corriente, tensión, desajuste, sombreado o resistencia en serie	El estado o la certificación del propio conjunto de la caja combinadora

Cuándo ayuda la prueba de curva I-V

IEC 61829:2015 especifica los procedimientos para la medición in situ de las características de corriente-tensión de arreglos fotovoltaicos y las condiciones meteorológicas asociadas. El informe sobre equipos de prueba móviles de IEA PVPS explica que un analizador I-V puede conectarse a los bornes de la cadena fotovoltaica dentro de las cajas combinadoras de campo o a los cables de DC que entran al inversor, dependiendo de la arquitectura de la planta y del procedimiento de aislamiento.

Utilice el trazado I-V después de que las comprobaciones básicas de protección, polaridad y conexión demuestren que la ruta del combinador está intacta pero una cadena sigue teniendo un rendimiento inferior. El resultado diagnostica el circuito de la fuente fotovoltaica; no debe describirse como una “prueba I-V de la caja combinadora”.”

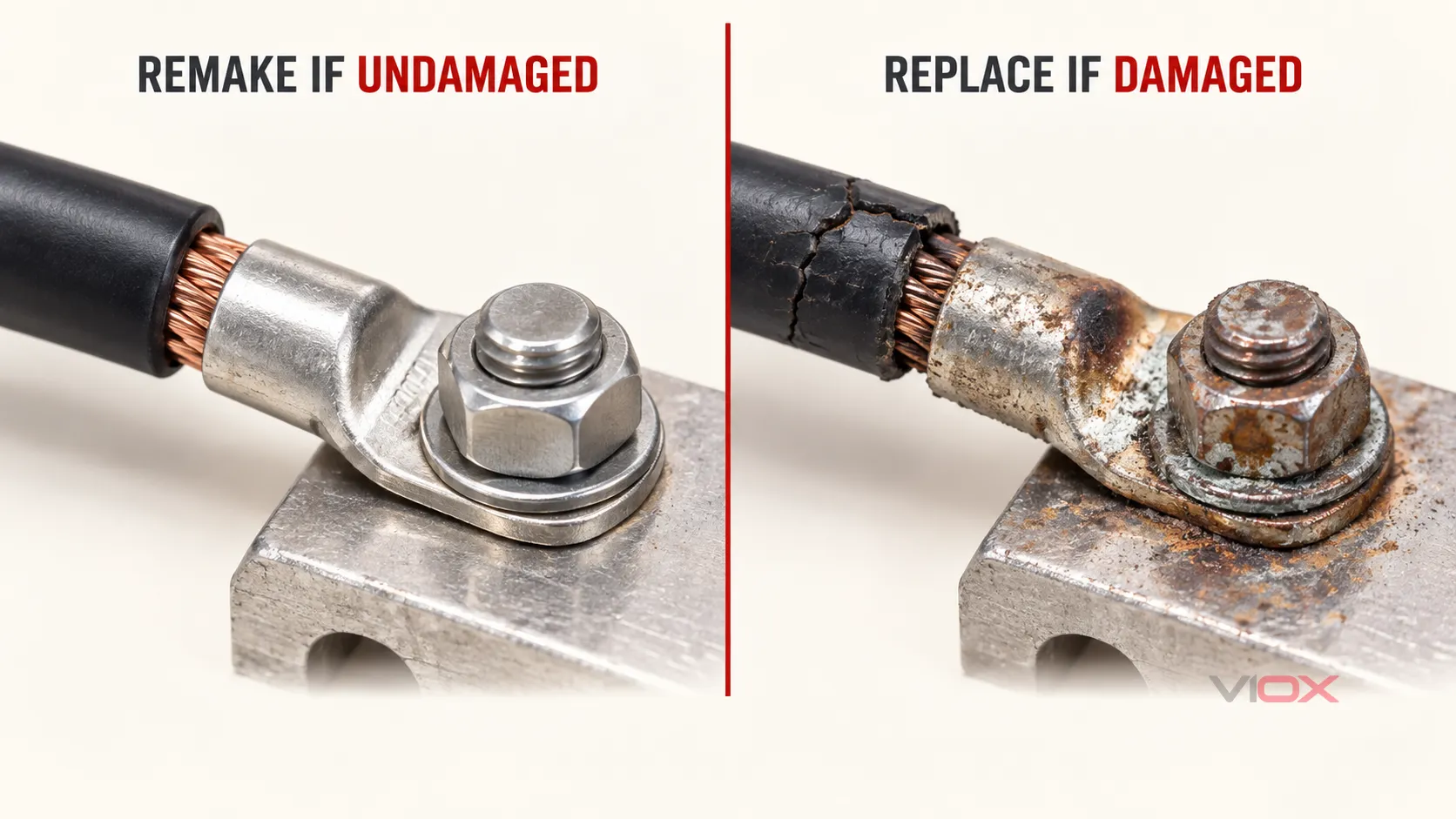

¿Reparar o reemplazar?

Hallazgo	La reparación puede ser razonable cuando	Reemplace el componente o conjunto cuando
Conexión floja	No haya presencia de calor, arco, corrosión, daños en la rosca, el conductor o el aislamiento, y la conexión pueda rehacerse siguiendo las instrucciones exactas	Exista picaduras, seguimiento de carbono, polímero fundido, revestimiento dañado, fuerza de resorte debilitada, tornillería desgastada o conductor recocido
Fusible abierto	La falla inicial esté identificada y el soporte no presente daños	El soporte esté sobrecalentado, agrietado, suelto o ya no sea compatible con el repuesto especificado
Operación del interruptor automático o seccionador	La falla externa se corrige y el dispositivo supera los criterios de inspección o prueba del fabricante	El dispositivo presenta daños por arco, comportamiento anormal del mecanismo, daños por calor o funcionamiento repetido sin explicación
Entrada de agua	La fuente se corrige y todas las piezas afectadas permanecen limpias, secas, mecánicamente en buen estado y verificables	La corrosión alcanza los contactos eléctricos o las barras colectoras, el aislamiento está dañado, los sellos no pueden restaurarse o la envolvente está deformada o agrietada
Indicación de falla del SPD	Se especifica un módulo reemplazable compatible y la base y los conductores no presentan daños	La base, la protección de respaldo, los conductores o la envolvente muestran daños térmicos o por sobretensión
Documentación faltante	Los registros exactos del modelo y los valores nominales pueden recuperarse	No se puede establecer la capacidad nominal, el cableado, el par de apriete o la compatibilidad de reemplazo seguros

Reemplace la caja completa cuando el daño sea extenso, la estructura de las barras colectoras o la envolvente estén comprometidas, varios componentes hayan envejecido o fallado simultáneamente, o no se pueda demostrar la restauración de los valores nominales originales.

Verificación de puesta en servicio

Antes de la energización, confirme que:

• la causa raíz identificada —no solo el síntoma visible— ha sido corregida;
• las piezas de repuesto coinciden con los requisitos aprobados de tensión, corriente, servicio en DC, entorno y compatibilidad;
• la polaridad, el tendido de los conductores, las conexiones de tierra de protección, las etiquetas, las barreras, las cubiertas, los prensaestopas y las aberturas no utilizadas han sido restaurados;
• las terminaciones se completan según las instrucciones exactas del fabricante y los valores registrados;
• las herramientas, puestas a tierra temporales, puentes, bloqueos y materiales extraños se contabilizan según el procedimiento del sitio;
• la envolvente cierra correctamente y su sistema de sellado está intacto;
• las lecturas de los strings y de salida son plausibles respecto al diseño y a los circuitos equivalentes tras la reenergización controlada;
• las alarmas del inversor, el estado del SPD y los canales de monitorización vuelven al estado esperado.

IEC 62446-1 describe las pruebas de puesta en marcha, los criterios de inspección y la documentación necesaria para verificar la instalación segura y el funcionamiento correcto de los sistemas fotovoltaicos conectados a la red. Utilice la misma disciplina de documentación después de una reparación importante; véase IEC 62446-1:2016.

Evite que el mismo fallo vuelva a ocurrir

Registre el síntoma, las condiciones ambientales, el historial de alarmas, los puntos de aislamiento, las lecturas, las fotografías, las piezas sustituidas, los valores de par de apriete según las instrucciones aplicables y la verificación posterior a la reparación. Analice la tendencia de la corriente de los strings, las imágenes térmicas, los indicios de humedad y los eventos repetidos de los dispositivos de protección en lugar de depender de un intervalo de mantenimiento genérico fijo.

Utilice la evaluación de riesgos del sitio, las instrucciones del equipo, el entorno operativo y el historial de fallas para establecer la frecuencia de inspección. El lista de verificación para la inspección de cajas combinadoras solares puede respaldar las verificaciones programadas, mientras que el Guía de cajas combinadoras fotovoltaicas proporciona el contexto más amplio de protección y componentes.

Si el conjunto existente no puede restaurarse con clasificaciones y documentación verificables, compare la disposición de la cadena, la clase de tensión, las funciones de protección, las necesidades de monitoreo y el entorno requeridos con el gama de cajas combinadoras fotovoltaicas VIOX, luego solicite la documentación de la configuración exacta antes de la selección.
