Un relè elettromeccanico (EMR) commuta un circuito utilizzando una bobina elettromagnetica per spostare i contatti fisici. UN relè a stato solido (SSR) commuta elettronicamente un circuito utilizzando dispositivi a semiconduttore come TRIAC, tiristori, MOSFET o IGBT, solitamente con isolamento ottico tra ingresso e uscita.
Nessuno dei due tipi è universalmente migliore. Un EMR è spesso la scelta migliore quando sono necessarie perdite molto basse nello stato off, comportamento di contatto visibile, ampia flessibilità AC/DC e migliore tolleranza dei sovraccarichi brevi. Un SSR è solitamente migliore quando è necessario un funzionamento silenzioso, una frequenza di commutazione molto elevata, nessun rimbalzo dei contatti e una lunga durata in applicazioni di commutazione ripetitive come il controllo del riscaldatore.
Se prima ti serve lo sfondo di base SSR, vedi Comprendere i relè a stato solido. Questo articolo si concentra sulla decisione di selezione tra EMR e SSR.
Dal punto di vista degli standard, il quadro giusto dipende dal dispositivo e dall'applicazione. I contattori elettromeccanici e gli avviatori motore sono comunemente discussi in IEC 60947-4-1; i dispositivi del circuito di controllo e gli elementi di commutazione sono associati a IEC 60947-5-1; i controllori e gli avviatori per motori a semiconduttore sono coperti da IEC 60947-4-2; e AC controllori/contattori a semiconduttore per carichi non motori sono coperti da IEC 60947-4-3. In Anche i pannelli industriali del Nord America, UL 508 e i relativi requisiti di prodotto/elenco potrebbero essere rilevanti. Utilizzare sempre lo standard e la classificazione indicati nella scheda tecnica del prodotto.
EMR vs SSR Tabella di confronto rapido
| Fattore di selezione | Relè elettromeccanico (EMR) | Relè a stato solido (SSR) |
|---|---|---|
| Metodo di commutazione | Contatti meccanici mossi da una bobina elettromagnetica | Dispositivo di uscita a semiconduttore controllato elettronicamente |
| Parti mobili | Sì | No |
| Velocità di commutazione | Più lento, tipicamente limitato dal movimento meccanico | Classe più veloce, spesso da microsecondo a millisecondo, a seconda del design |
| Rumore udibile | Clic udibile | Silenzioso |
| Il contatto rimbalza | Possibile | Nessun rimbalzo meccanico |
| Corrente di dispersione nello stato di OFF | Quasi zero attraverso i contatti aperti | Ha corrente di dispersione fuori stato |
| Perdita nello stato | Resistenza di contatto molto bassa in condizioni di salute | La caduta di tensione o la resistenza allo stato attivo creano calore |
| Dissipazione del calore | Solitamente inferiore nella commutazione a basso carico | Spesso necessita di declassamento e dissipazione di calore |
| Tolleranza alle sovratensioni/spunto | Spesso più tollerante ai sovraccarichi brevi | Più sensibile alla sovratensione e alla sovracorrente |
| Compatibilità del carico | Flessibile, se la portata dei contatti corrisponde a AC/DC e al tipo di carico | Deve corrispondere attentamente all'uscita AC, all'uscita DC, al tipo di carico e al progetto termico |
| Isolamento elettrico | Isolamento bobina-contatto | L'isolamento ottico o del trasformatore è comune |
| Modalità di fallimento | Usura dei contatti, saldatura dei contatti, guasto della bobina | Spesso si guasta quando il semiconduttore è danneggiato |
| Soluzione migliore | Controllo generale, interblocco, commutazione a bassa frequenza | Commutazioni frequenti, controllo silenzioso, applicazioni riscaldatore/PID |
Cos'è un relè elettromeccanico?
Un relè elettromeccanico è un interruttore azionato elettricamente. Il suo lato di ingresso è una bobina. Quando la bobina è eccitata, crea un campo magnetico che attira un'armatura e modifica lo stato di uno o più contatti. I contatti possono essere normalmente aperti (NO), normalmente chiusi (NC) o contatti di commutazione.
Questa semplice azione meccanica conferisce agli EMR diversi punti di forza pratici:
- i contatti aperti forniscono una corrente di dispersione molto bassa
- il circuito di uscita è fisicamente separato dal circuito della bobina
- un relè può offrire più moduli di contatto
- I carichi AC e DC possono spesso essere commutati dallo stesso set di contatti se la classificazione è adeguata
- i tecnici spesso possono sentire o sentire il relè in funzione durante la risoluzione dei problemi
Ma lo stesso design meccanico crea anche dei limiti. I contatti si usurano, rimbalzano, creano archi, si ossidano e possono saldarsi in caso di sovraccarico o commutazione induttiva. La bobina consuma energia e può generare calore. La velocità di commutazione è limitata dalle parti in movimento.
Per il contesto generale dell'inoltro, vedere Contattori vs relè.
What Is a Solid State Relay?
Un relè a stato solido esegue la stessa funzione di commutazione di base senza contatti meccanici. Il segnale di ingresso pilota uno stadio di isolamento interno, comunemente un accoppiamento ottico, e il semiconduttore di uscita commuta il carico.
Le tecnologie di output comuni SSR includono:
- Uscita TRIAC per carichi AC.
- Uscita SCR/tiristore per carichi AC, spesso in SSR di potenza superiore
- Uscita MOSFET per carichi DC o commutazione a bassa tensione
- Uscita IGBT in alcune applicazioni ad alta tensione DC o di controllo della potenza
Poiché non sono presenti contatti mobili, gli SSR sono silenziosi e non soffrono di rimbalzi meccanici dei contatti. Sono interessanti per applicazioni a commutazione frequente, soprattutto laddove un relè meccanico si usurerebbe rapidamente.
Tuttavia, un SSR non è una versione elettronica perfetta di un EMR. Dispone di corrente di dispersione fuori stato, perdita di calore nello stato attivo, limitazioni di sovratensione e requisiti di tipo di carico più severi. La selezione di SSR è più vicina alla selezione di un semiconduttore di potenza che alla selezione di un semplice contatto.

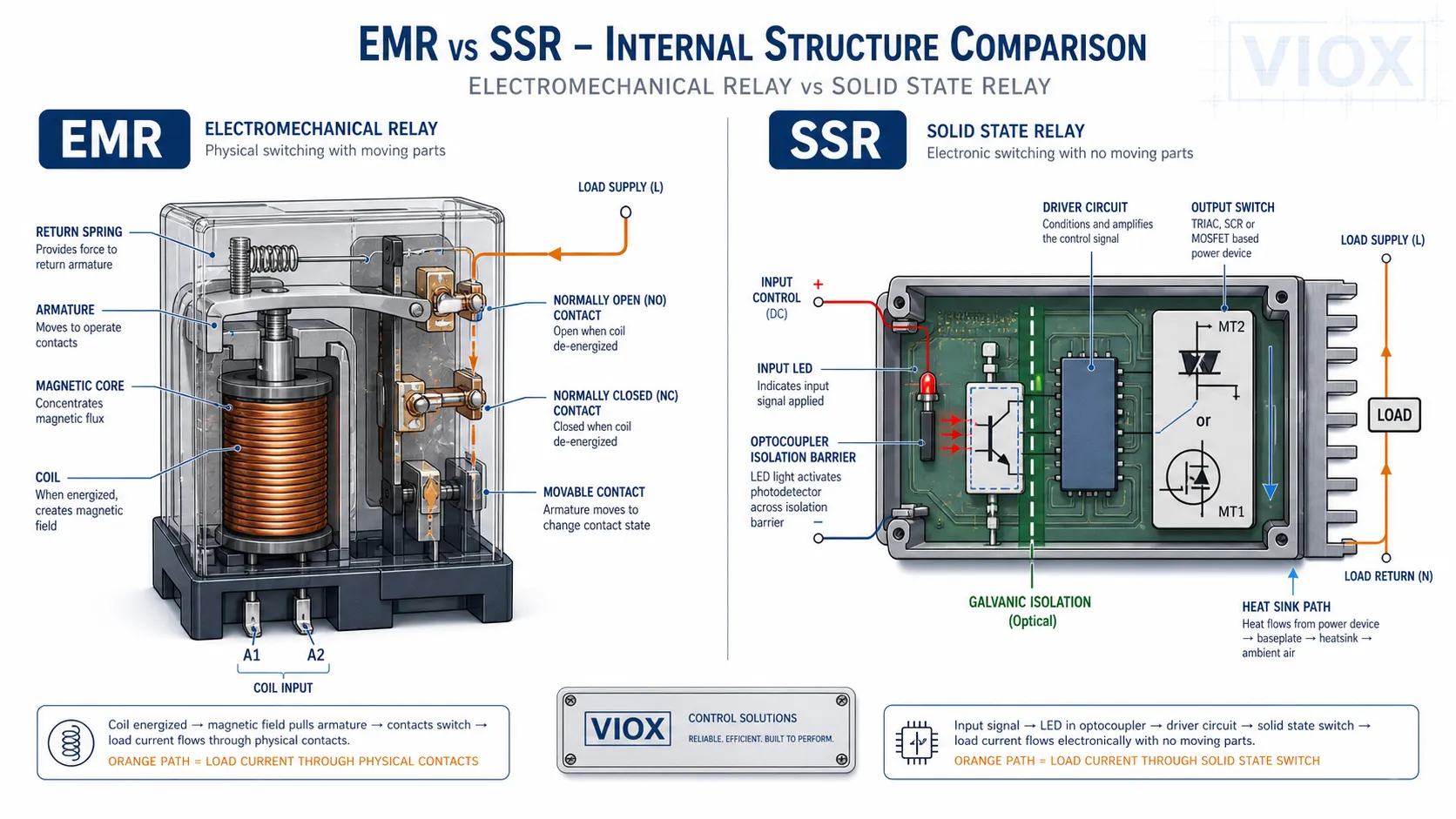

Come EMR e SSR funzionano diversamente
EMR percorso di commutazione
In e EMR, la corrente di carico scorre attraverso i contatti fisici metallici. Quando i contatti sono aperti, il traferro fornisce la separazione. Quando i contatti si chiudono, la corrente scorre attraverso le superfici di contatto.
Ciò conferisce al EMR uno stato off molto pulito, ma significa anche che i contatti assorbono lo stress di commutazione. Carichi induttivi come bobine, solenoidi, piccoli motori e bobine di contattori possono generare archi e transitori di tensione quando commutati.
SSR percorso di commutazione
In e SSR, la corrente di carico scorre attraverso un dispositivo a semiconduttore. L'uscita non diventa mai un traferro meccanico. Quando è spento, il semiconduttore blocca la corrente ma consente comunque una piccola corrente di dispersione. Quando è acceso, il semiconduttore presenta una caduta di tensione o resistenza, che produce calore.
Per gli SSR AC, i tipi a zero-cross commutano vicino allo zero-crossing della forma d'onda AC, il che aiuta a ridurre il rumore elettrico per i carichi resistivi. Gli SSR ad accensione casuale commutano senza attendere il passaggio per lo zero e vengono utilizzati laddove è necessario il controllo di fase o una temporizzazione precisa. Per gli SSR DC, i progetti basati su MOSFET sono comuni e la polarità o il blocco bidirezionale devono essere controllati attentamente.
La commutazione dello zero-cross è utile, ma non è un vantaggio universale. Per carichi altamente induttivi come trasformatori, bobine di grandi dimensioni o alcuni circuiti relativi al motore, la corrente e la tensione non sono in fase. Un passaggio per lo zero SSR selezionato solo perché è “più silenzioso” può creare spunto imprevisto, stress all'accensione o comportamento di commutazione inadeguato. Per i carichi induttivi, verificare se il produttore consiglia reti di smorzamento a zero-cross, ad accensione casuale, soppressione delle sovratensioni o un dispositivo di commutazione diverso.
Vantaggi dei relè elettromeccanici
1. Perdite fuori stato molto basse
Quando un contatto EMR è aperto e integro, il lato carico è fisicamente separato. Ciò rende gli EMR utili laddove la corrente di dispersione potrebbe causare problemi, come piccole lampade pilota, ingressi PLC, circuiti ad alta impedenza o carichi che devono essere veramente diseccitati.
2. Buona tolleranza al sovraccarico breve
I contatti meccanici possono spesso tollerare brevi spunto o picchi di tensione meglio di un'uscita a semiconduttore sottodimensionata. Ciò non significa che gli EMR possano ignorare i valori dei contatti, ma spiega perché gli EMR sono ancora comuni nei circuiti di controllo generali.
3. Moduli di contatto flessibili
Gli EMR possono fornire contatti SPST, SPDT, DPDT e multipolari. Una singola bobina può commutare più circuiti isolati, utile per l'interblocco, il feedback di stato e il controllo di tensione mista.
4. Facile risoluzione dei problemi sul campo
I tecnici possono spesso sentire il clic, misurare la tensione della bobina e testare la continuità del contatto. Ciò rende gli EMR semplici in molti ambienti di manutenzione.
Svantaggi dei relè elettromeccanici
1. Usura dei contatti e formazione di archi
Ogni operazione crea stress meccanico ed elettrico. La commutazione di carichi induttivi senza un'adeguata soppressione può causare vaiolatura dei contatti, accumulo di carbonio o saldatura dei contatti.
2. Rimbalzo del contatto
Quando i contatti si chiudono, potrebbero rimbalzare brevemente prima di stabilizzarsi. Ciò può avere importanza nel conteggio, negli impulsi o nei circuiti logici.
3. Frequenza di commutazione limitata
Per la commutazione ad alta frequenza, le parti meccaniche diventano il fattore limitante. Il funzionamento ripetuto riduce anche la vita meccanica ed elettrica.
4. Rumore udibile
Il clic è utile per la risoluzione dei problemi ma indesiderato in apparecchiature silenziose, uffici, laboratori o macchine sensibili al rumore.
Vantaggi dei relè a stato solido
1. Nessuna usura meccanica
Un SSR non ha contatti mobili. In applicazioni di commutazione frequenti, questo è spesso il motivo più forte per scegliere SSR.
2. Commutazione rapida e silenziosa
La commutazione SSR è elettronica, silenziosa e priva di rimbalzi. Ciò è utile nel controllo di riscaldatori, apparecchiature per semiconduttori, macchine per l'imballaggio e applicazioni con frequenti cicli di accensione/spegnimento.
3. Adatto per il controllo del riscaldatore PID
I termoregolatori spesso commutano i riscaldatori molte volte al minuto. Un EMR può usurarsi rapidamente in questo ruolo, mentre un SSR adeguatamente dissipato a calore può gestire cicli frequenti.
4. Ridurre la corrente di comando in ingresso in molti sistemi di controllo
Molti ingressi SSR possono essere pilotati direttamente da uscite di controllo a bassa potenza, sebbene la tensione e la corrente di ingresso richieste debbano comunque corrispondere al controller.
Svantaggi dei relè a stato solido
1. Corrente di dispersione fuori stato
Un SSR non è un contatto aperto perfetto. Ha corrente di dispersione nello stato off. Ciò può mantenere accesi i piccoli carichi, confondere gli ingressi ad alta impedenza o creare una tensione misurabile sul lato del carico anche quando il SSR è spento.
Se un carico deve essere completamente isolato con perdite prossime allo zero, potrebbe essere necessario un EMR, un contattore o un sezionatore meccanico.

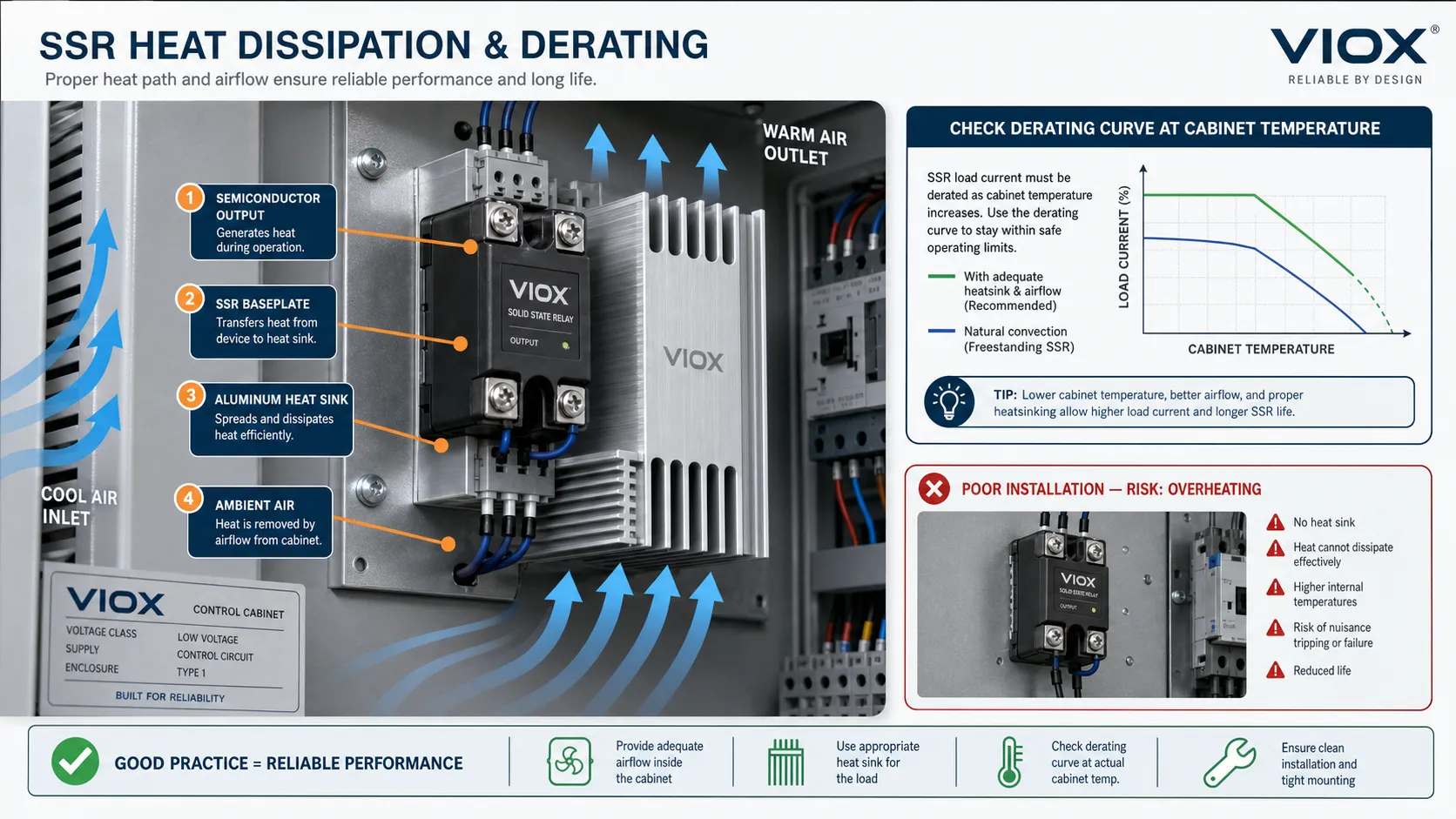

2. Generazione di calore e declassamento
Gli SSR dissipano il calore durante il funzionamento. Gli SSR AC in genere hanno una caduta di tensione in uscita, mentre gli SSR MOSFET DC hanno resistenza nello stato di attivazione. A correnti più elevate, questo calore diventa un importante problema di progettazione.
Questo è il motivo per cui le schede tecniche SSR includono dissipatore di calore, resistenza termica, temperatura ambiente e curve di declassamento. Il montaggio di un SSR senza un'adeguata dissipazione del calore è una delle cause più comuni di guasto prematuro.
3. Sensibilità alle sovratensioni e ai cortocircuiti
I semiconduttori possono guastarsi rapidamente in condizioni di sovratensione, sovracorrente o picchi di spunto elevati. Sono essenziali il corretto coordinamento dei fusibili, la soppressione dei picchi e l'adattamento del carico.
4. Il fallimento spesso appare come una cosa breve
Un dispositivo di uscita SSR danneggiato potrebbe non funzionare in cortocircuito. In in termini pratici, il carico può rimanere eccitato anche quando il comando di ingresso è spento. Per l'isolamento correlato alla sicurezza, gli SSR non devono essere trattati come sostituti dell'isolamento meccanico a meno che l'intera architettura di sicurezza non sia progettata e approvata a tale scopo.
In pannelli di controllo dei macchinari, standard come IEC/EN 60204-1 si concentrano principalmente sulla corretta disconnessione dell'alimentazione, sulla prevenzione di avviamenti imprevisti, sul collegamento protettivo e sulla verifica. Un'uscita a semiconduttore può far parte di una funzione di controllo, ma non deve essere trattata come l'unico dispositivo di isolamento elettrico per il blocco, la manutenzione o la sicurezza del personale. Quando è necessario l'isolamento, utilizzare un dispositivo di disconnessione o isolamento meccanico adeguatamente dimensionato nell'architettura di sicurezza.

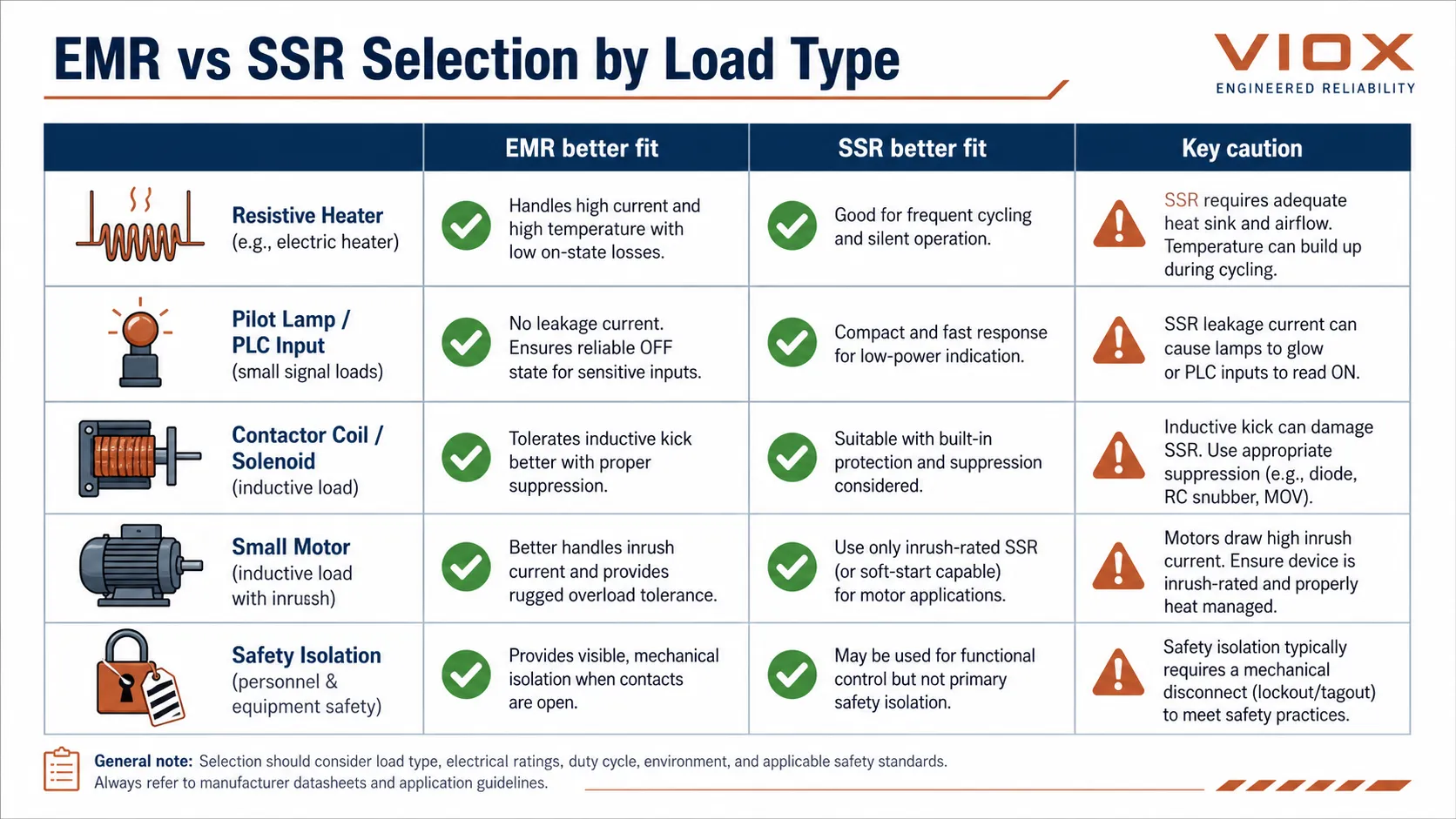

Il tipo di carico è più importante del tipo di relè
Il relè corretto dipende fortemente dal carico.
| Tipo di carico | EMR fit | SSR fit | Nota sulla selezione |
|---|---|---|---|
| Riscaldatore resistivo | Buono | Eccellente per il ciclismo frequente | SSR spesso preferito per il controllo della temperatura PID |
| Lampada pilota o carico di piccolo segnale | Buono | Potrebbe essere influenzato dalla corrente di dispersione | Controllare il carico minimo e le perdite |
| Bobina/solenoide del contattore | Buono con la soppressione | Possibile, ma il tipo di uscita e la protezione da sovratensione sono importanti | Il calcio induttivo deve essere controllato |
| Piccolo motore | Possibile se valutato | Utilizzare con attenzione; lo spunto e il comportamento induttivo contano | Considerare il contattore o l'avviatore motore per i circuiti di potenza |
| PLC commutazione ingresso | Buono | Possibile, ma la perdita potrebbe causare un falso segnale | Abbina il tipo di input e la soglia |
| Commutazione ad alta frequenza | Scarsa o moderata | Solido | SSR evita l'usura meccanica |
| Isolamento di sicurezza | Dispositivo meccanico solitamente preferito | Normalmente non utilizzato da solo | È necessario considerare le perdite SSR e la modalità fail-short |
Se il relè aziona bobine di contattori, solenoidi o ausiliari di controllo motore, la soppressione e il servizio di contatto diventano parte della selezione, non un ripensamento. La guida al controllo motore di VIOX spiega come contattori, relè di sovraccarico e dispositivi di protezione dividono il lavoro in un circuito motore: Come selezionare contattori, relè di sovraccarico e interruttori automatici per la potenza del motore. Per la protezione transitoria della bobina, vedere Come selezionare il soppressore di sovratensione corretto per i contattori.
Standard e valutazioni da verificare prima di confrontare EMR e SSR
Gli standard non dicono semplicemente “EMR è migliore” o “SSR è migliore”. Definiscono come un dispositivo viene testato, contrassegnato e applicato. Il punto pratico è confrontare il relè con la famiglia di dispositivi e il carico di lavoro corretti.
| Area | Famiglia o quadro standard pertinente | Perché è importante |
|---|---|---|
| Contattori elettromeccanici e avviatori motore | IEC 60947-4-1 | Il funzionamento del motore e del contattore è diverso dalla semplice commutazione resistiva |
| Relè di controllo e dispositivi del circuito di controllo | IEC 60947-5-1 | Aiuta a definire il comportamento di commutazione e i valori nominali del circuito di controllo |
| Controller e avviatori per motori a semiconduttore | IEC 60947-4-2 | Rilevante quando i dispositivi a semiconduttore controllano i circuiti motore AC. |
| Controllori/contattori a semiconduttore per carichi non motori AC. | IEC 60947-4-3 | Rilevante per il controllo della potenza simile a SSR di riscaldatori e altri carichi AC |
| Apparecchiature elettriche per macchinari | IEC/EN 60204-1 | Importante per la disconnessione dell'alimentazione, l'isolamento di sicurezza e la prevenzione di avviamenti imprevisti |
| Apparecchiature di controllo industriale nordamericano | UL 508 e relativi requisiti di quotazione | Importante per l'approvazione del pannello e l'idoneità dei componenti nei progetti orientati a UL. |
Per gli acquirenti, la lezione è semplice: confrontare la potenza nominale stampata del relè con la categoria di carico reale. Un relè che sembra adatto solo in base alla corrente potrebbe non essere adatto una volta presi in considerazione il servizio di commutazione, il calore, le perdite, la protezione da cortocircuito o l'isolamento di sicurezza.
AC SSR vs DC SSR: non mescolarli
Uno degli errori di selezione SSR più comuni è presupporre che un output SSR sia universale.
Un AC SSR spesso utilizza dispositivi di uscita TRIAC o SCR. È progettato per carichi AC e può fare affidamento sulla forma d'onda AC che attraversa lo zero per spegnersi. Non è adatto per la commutazione del carico DC a meno che la scheda tecnica non lo indichi esplicitamente.
A DC SSR spesso utilizza MOSFET o IGBT. Deve essere selezionato per DC tensione, corrente, polarità e talvolta blocco bidirezionale. Alcuni DC SSR sono sensibili alla polarità; altri utilizzano disposizioni MOSFET back-to-back per il blocco bidirezionale.
L'etichetta "SSR" indica solo la tecnologia di commutazione. Non indica se l'uscita è adatta per AC, DC, carichi resistivi, carichi induttivi o carichi motore.
Modalità di guasto: cosa dovrebbero aspettarsi le squadre di manutenzione
| Sintomo | EMR probabile causa | SSR probabile causa |
|---|---|---|
| Il carico rimane acceso quando il comando è disattivato | Contatti saldati | Il semiconduttore di uscita si è guastato brevemente, le perdite hanno confuso il piccolo carico |
| Il carico non si accende | Guasto della bobina, danni ai contatti, meccanismo rotto | Guasto del circuito di ingresso, semiconduttore di uscita aperto, danno termico |
| Funzionamento intermittente | Ossidazione dei contatti, tensione debole della bobina, vibrazioni | Sovratemperatura, segnale di ingresso marginale, danni transitori |
| Il segnale di controllo è presente ma l'uscita è instabile | Rimbalzo del contatto o chiacchiere meccaniche | Incompatibilità di tipo SSR errato, perdite, calore o carico |
| Il dispositivo si surriscalda | Problema con la bobina o con il contatto sovraccarico | SSR sottodimensionato, dissipatore di calore mancante, scarso declassamento |
Questa visualizzazione del campo è importante perché la sostituzione di un EMR con un SSR può modificare il comportamento in caso di guasto della macchina. Il SSR può risolvere l'usura meccanica ma introdurre problemi di perdite o calore.
Quando dovresti scegliere un EMR?
Scegli un relè elettromeccanico quando:
- la frequenza di commutazione è bassa o moderata
- le perdite fuori dallo stato devono essere quasi pari a zero
- sono necessari più contatti isolati
- il carico può comportare brevi eventi di spunto o di sovratensione
- i tecnici sul campo necessitano di test di continuità semplici
- la sensibilità ai costi è elevata
- il circuito richiede un comportamento familiare dei contatti NA/NC/in commutazione
Gli EMR rappresentano ancora una scelta valida per pannelli di controllo generali, interblocchi, segnalazioni, circuiti di allarme e molte uscite relè temporizzate. Per le applicazioni di cronometraggio, cfr Relè contro timer e Come scegliere un relè temporizzato.
Quando dovresti scegliere un SSR?
Scegli un relè a stato solido quando:
- la frequenza di commutazione è elevata
- è necessaria un'operazione silenziosa
- Il rimbalzo dei contatti non può essere tollerato
- il carico è prevalentemente resistivo, come i riscaldatori
- il sistema di controllo utilizza frequenti cicli di accensione/spegnimento
- una lunga durata meccanica è più importante della minima perdita fuori stato
- è possibile progettare nel pannello un'adeguata dissipazione del calore e una protezione adeguata
La selezione SSR deve sempre includere il calcolo termico, il tipo di carico, la corrente di spunto, la corrente di dispersione, il tipo di uscita, la protezione da sovratensione e la protezione da cortocircuito.
Errori comuni di selezione tra EMR e SSR.
Errore 1: scegliere SSR perché sembra più avanzato
SSR non è automaticamente migliore. Se l'applicazione richiede veri contatti aperti, elevata tolleranza alle sovratensioni o semplici test sul campo, EMR potrebbe essere più pratico.
Errore 2: ignorare la corrente di dispersione SSR.
La corrente di dispersione può mantenere accese le piccole lampade o causare errori di lettura degli ingressi PLC. Confrontare sempre la corrente di dispersione SSR con la soglia di carico o di ingresso.
Errore 3: dimenticare la dissipazione del calore SSR.
Un SSR elettricamente dimensionato per la corrente potrebbe comunque guastarsi se montato senza il dissipatore di calore, il flusso d'aria o il declassamento richiesti.
In uno scenario comune per i costruttori di pannelli, un SSR che funziona durante un breve test al banco fallisce successivamente all'interno di un armadio compatto perché la temperatura dell'armadio è molto più alta rispetto al banco da laboratorio. La corrente nominale sulla targhetta non era il vero problema; il controllo di declassamento mancante era. Per i pannelli di controllo del riscaldatore, leggere sempre la curva di declassamento SSR alla temperatura prevista dell'armadio e verificare la superficie di montaggio del dissipatore di calore.
Errore 4: utilizzare i contatti EMR per frequenti cicli del riscaldatore
Un relè meccanico utilizzato per il controllo rapido della temperatura può usurarsi rapidamente. SSR è spesso migliore per la commutazione frequente del riscaldatore se il progetto termico è corretto.
Errore 5: commutazione di carichi induttivi senza soppressione
Sia gli EMR che gli SSR necessitano di protezione dai transitori induttivi. Gli EMR possono subire archi elettrici da contatto; Gli SSR possono soffrire di sovratensione dei semiconduttori.
Ciò è particolarmente importante quando si sostituisce un EMR con un SSR. Il vecchio contatto del relè potrebbe aver tollerato per anni contraccolpi o spunto occasionali della bobina; la nuova uscita del semiconduttore potrebbe guastarsi molto più velocemente se la stessa energia transitoria non viene controllata.

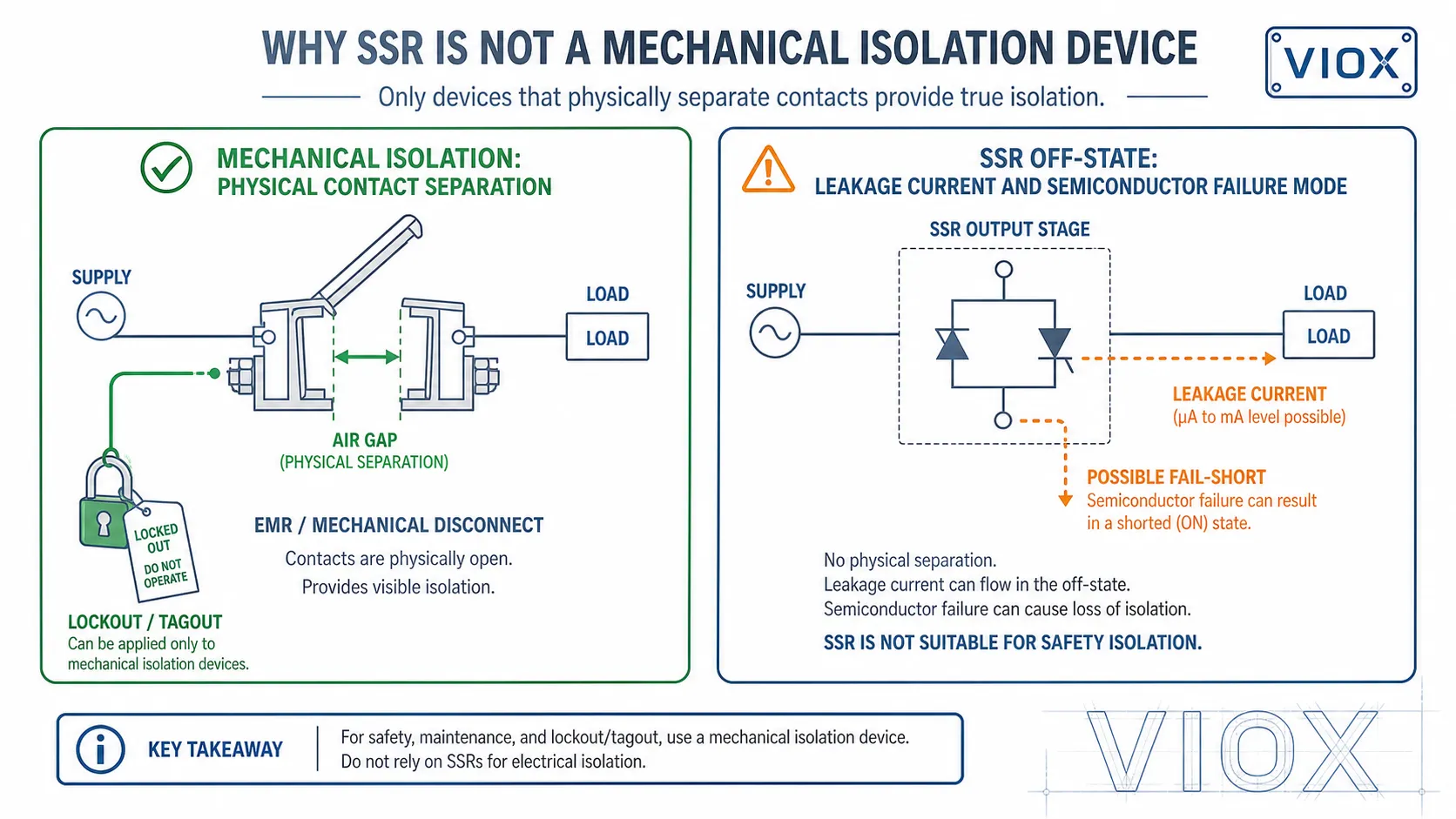

Errore 6: trattare SSR come un dispositivo di isolamento di sicurezza
Un SSR presenta corrente di dispersione e potrebbe guastarsi. Se è necessario l'isolamento per la sicurezza o la manutenzione del personale, utilizzare un dispositivo di isolamento meccanico o un'architettura di sicurezza adeguatamente dimensionati.

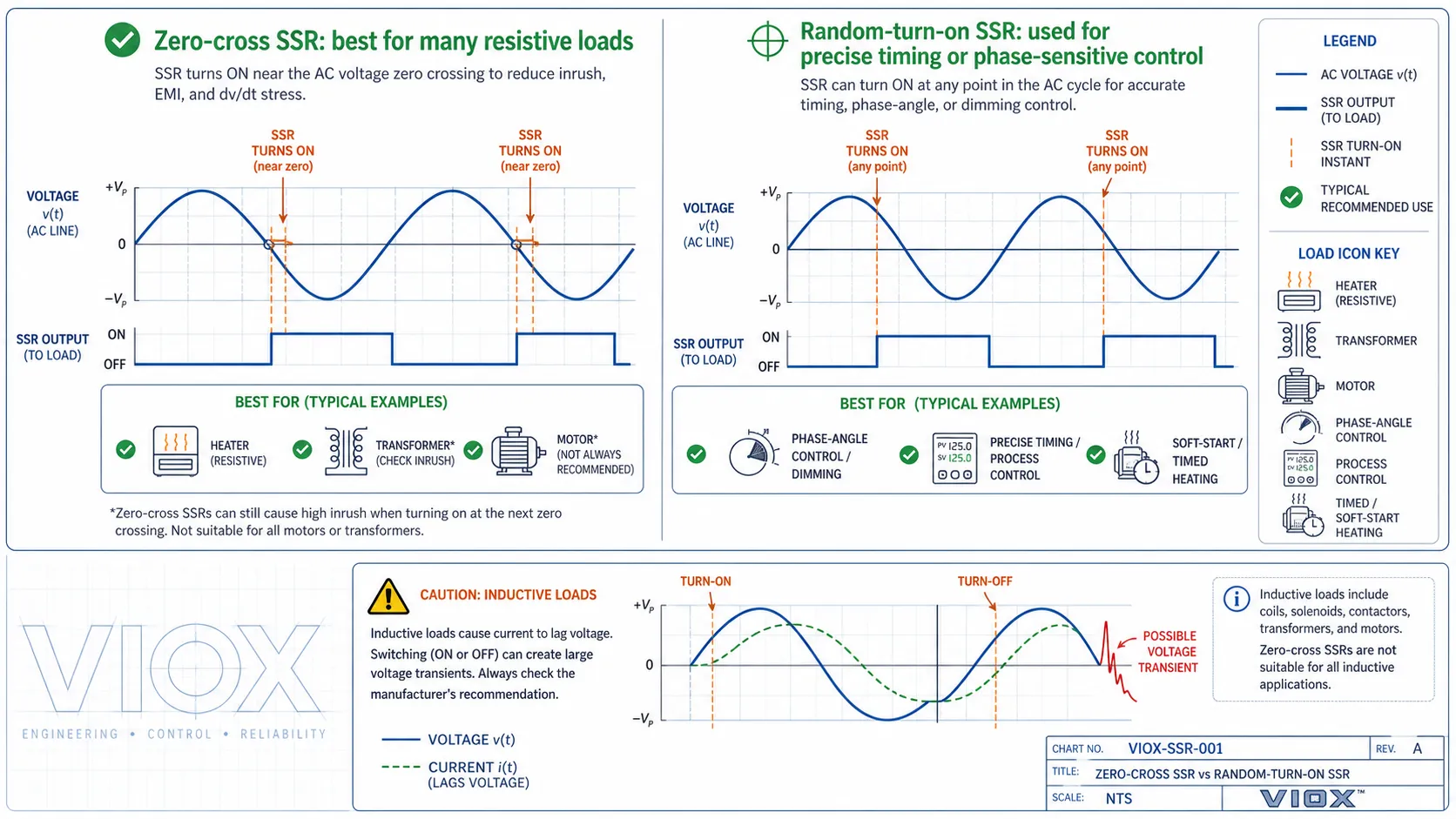

Errore 7: utilizzare SSR zero-cross per il carico sbagliato
Gli SSR a zero-cross sono spesso eccellenti per i riscaldatori resistivi, ma non sono automaticamente la scelta giusta per trasformatori, carichi induttivi di grandi dimensioni o applicazioni sensibili alla fase. Quando la corrente di carico è in ritardo rispetto alla tensione, il comportamento di commutazione può essere diverso da quanto suggerito dalla semplice spiegazione "accensione a tensione zero".
Checklist Per La Selezione
Prima di scegliere EMR o SSR, verificare:
| Controllo | Perché è importante |
|---|---|
| Tipo di carico | Resistivo, induttivo, capacitivo, motore, riscaldatore, segnale |
| Uscita AC o DC. | Il tipo di uscita SSR deve corrispondere al tipo di corrente di carico |
| Corrente di carico e spunto | Determina la valutazione del contatto o lo stress del semiconduttore |
| Frequenza di commutazione | L'alta frequenza favorisce SSR; la bassa frequenza spesso si adatta a EMR |
| Tolleranza alla corrente di dispersione | Importante per piccoli carichi e ingressi PLC. |
| Dissipazione del calore | Fondamentale per la corrente nominale e la durata di SSR. |
| Soppressione delle sovratensioni | Necessario per bobine, solenoidi, motori e circuiti soggetti a transitori |
| Requisito della modalità di guasto | EMR e SSR falliscono in modo diverso |
| Modulo di contatto | EMR può fornire facilmente contatti NA/NC/commutazione |
| Isolamento di sicurezza | Di solito richiede un dispositivo di isolamento meccanico |
FAQ
Un SSR è migliore di un relè elettromeccanico?
Non sempre. Gli SSR sono migliori per commutazioni silenziose, veloci e frequenti. Gli EMR sono spesso migliori quando sono necessarie perdite prossime allo zero, forme di contatto multiple, tolleranza alle sovratensioni o semplice risoluzione dei problemi.
Un SSR spegne completamente il carico?
Non allo stesso modo di un contatto meccanico aperto. Gli SSR hanno corrente di dispersione nello stato off, quindi piccoli carichi o ingressi ad alta impedenza potrebbero ancora vedere tensione o corrente.
Perché un SSR ha bisogno di un dissipatore di calore?
Un SSR genera calore perché la sua uscita a semiconduttore presenta una caduta di tensione o una resistenza. A correnti più elevate, il calore deve essere rimosso attraverso un dissipatore di calore, una piastra di montaggio o un adeguato declassamento.
Posso sostituire direttamente un EMR con un SSR?
Solo dopo aver controllato il tipo di uscita, la corrente di carico, la corrente di spunto, la corrente di dispersione, la dissipazione del calore, la tensione di controllo e la modalità di guasto. Un dispositivo compatibile con pin o tensione potrebbe comunque comportarsi diversamente.
Quale relè è migliore per il controllo del riscaldatore?
Per la commutazione frequente del riscaldatore, SSR è spesso preferito perché non presenta usura dei contatti e può commutare silenziosamente. La dissipazione del calore e il declassamento della corrente di carico devono essere ancora corretti.
Quale relè è migliore per i segnali di ingresso PLC?
I contatti EMR sono spesso più semplici quando l'ingresso deve vedere un vero contatto pulito. Le uscite SSR possono funzionare, ma è necessario controllare la corrente di dispersione e la soglia di ingresso.
Cosa succede quando un SSR fallisce?
Molti guasti SSR appaiono come un'uscita in cortocircuito, il che significa che il carico potrebbe rimanere acceso. Questo è il motivo per cui gli SSR non dovrebbero essere utilizzati come unico dispositivo di isolamento per la manutenzione o l'arresto critico per la sicurezza.
Gli SSR possono commutare i motori?
Alcuni SSR possono commutare i carichi del motore se specificatamente progettati per tale servizio, ma è necessario considerare lo spunto del motore e lo stress induttivo. Per molti circuiti motore, sono più appropriati contattori, relè di sovraccarico, avviatori motore o avviatori statici dedicati.
Sintesi
La decisione EMR vs SSR non è una questione di aggiornamento tecnologico. È una domanda adatta all'applicazione.
Scegliere EMR quando sono necessarie perdite ridotte, contatti meccanici, forme di contatto multiple, tolleranza alle sovratensioni e una facile risoluzione dei problemi sul campo.
Scegliere SSR quando è necessario un funzionamento silenzioso, un'elevata frequenza di commutazione, nessun rimbalzo dei contatti e una lunga durata in applicazioni di commutazione ripetitive, in particolare il controllo del riscaldatore resistivo.
Per le applicazioni del pannello di controllo VIOX, il metodo di selezione più sicuro consiste nell'iniziare con il tipo di carico, la frequenza di commutazione, la tolleranza alle perdite, la progettazione termica e la modalità di guasto. Quindi scegliere EMR o SSR in base al comportamento effettivo del circuito, non al presupposto che una tecnologia sia sempre migliore.
Fonti utilizzate
- Principio di funzionamento dei relè e costruzione dei relè elettromeccanici
- Funzionamento, caratteristiche, commutazione zero-crossing e parametri del relè a stato solido
- Panoramica dei relè statici e contrasto con i relè elettromeccanici
- IEC 60204-1 ambito e contesto delle apparecchiature elettriche dei macchinari
- IEC categorie di utilizzo e IEC 60947 contesto familiare standard
