Un isolator o sezionatore fornisce principalmente un isolamento elettrico sicuro quando è aperto; un sezionatore-interruttore fornisce sia isolamento che commutazione del carico nominale; un L'interruttore di manovra-sezionatore è progettato per inserire e disinserire la normale corrente di carico; e un interruttore di manovra-sezionatore è un termine generico, particolarmente comune nella terminologia nordamericana, per un dispositivo utilizzato per scollegare l'alimentazione.
La parte confusa è che questi termini sono spesso usati in modo approssimativo in cataloghi, disegni e discussioni in cantiere. Nella selezione tecnica, tuttavia, il solo nome non è sufficiente. È necessario verificare la tensione nominale del dispositivo, la corrente operativa nominale, la categoria di utilizzo, la funzione di isolamento, il coordinamento contro i cortocircuiti e se è approvato per l'uso in corrente alternata (AC) o continua (DC).
Nota sull'ambito: Questo articolo si concentra principalmente su apparecchiature di manovra e di comando a bassa tensione, in particolare la terminologia secondo la norma IEC 60947-3 utilizzata per interruttori, sezionatori, interruttori-sezionatori e unità di combinazione con fusibili. Le apparecchiature di media e alta tensione possono utilizzare termini correlati, ma le norme applicabili, le prove, la costruzione e le procedure di sicurezza sono differenti, come ad esempio la serie IEC 62271 per le apparecchiature di alta tensione.

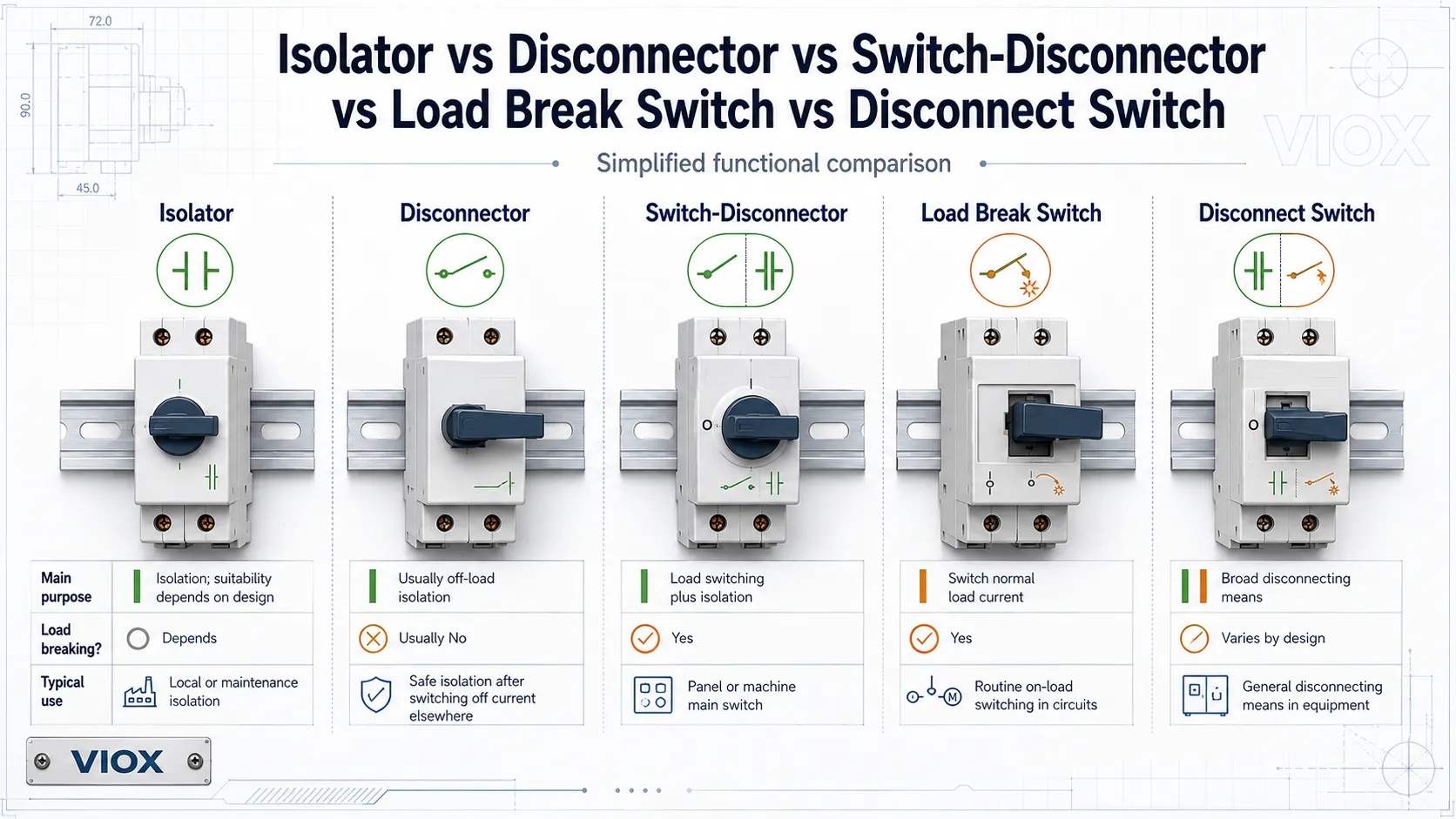

Tabella di confronto rapido
| Termine | Concetto semplificato del simbolo elettrico | Significato principale | Può interrompere la corrente di carico? | Scopo principale | Uso tipico |
|---|---|---|---|---|---|
| Sezionatore | Contatto aperto con indicatore di distanza di isolamento | Termine generico per un dispositivo utilizzato per isolare un circuito | Dipende dal design e dalla classificazione nominale | Isolamento di sicurezza per manutenzione | Quadri di distribuzione, macchinari, impianti fotovoltaici |
| Sezionatore | Simbolo di contatto aperto / funzione di isolamento secondo standard IEC | Dispositivo che fornisce isolamento in posizione di apertura | Solitamente no, a meno che non sia diversamente specificato | Isolamento a vuoto | Apparecchiature di commutazione, quadri elettrici, isolamento per manutenzione |
| Interruttore-sezionatore | Simbolo dell'interruttore con marcatura della funzione di sezionamento | Dispositivo che combina la funzione di commutazione e la funzione di sezionamento | Sì, entro il servizio nominale | Commutazione del carico e sezionamento di sicurezza | Quadri BT, interruttori generali, apparecchiature industriali |
| Interruttore di manovra-sezionatore sotto carico | Simbolo dell'interruttore che enfatizza la commutazione del carico | Interruttore progettato per inserire e disinserire la corrente di carico nominale | Sì | Commutazione della corrente di carico nominale | Linee di alimentazione, circuiti di trasformazione, sistemi di distribuzione |
| Sezionatore | Varia in base alle pratiche di disegno regionali | Termine nordamericano/generale ampio per l'interruzione dell'alimentazione | Dipende dal tipo | Mezzo di sezionamento per servizio o sicurezza | HVAC, macchinari, quadri elettrici, impianti solari |
Se si stanno confrontando questi dispositivi con la protezione da sovracorrente, vedere Interruttore automatico vs sezionatore. Un interruttore magnetotermico e un sezionatore non svolgono la stessa funzione.

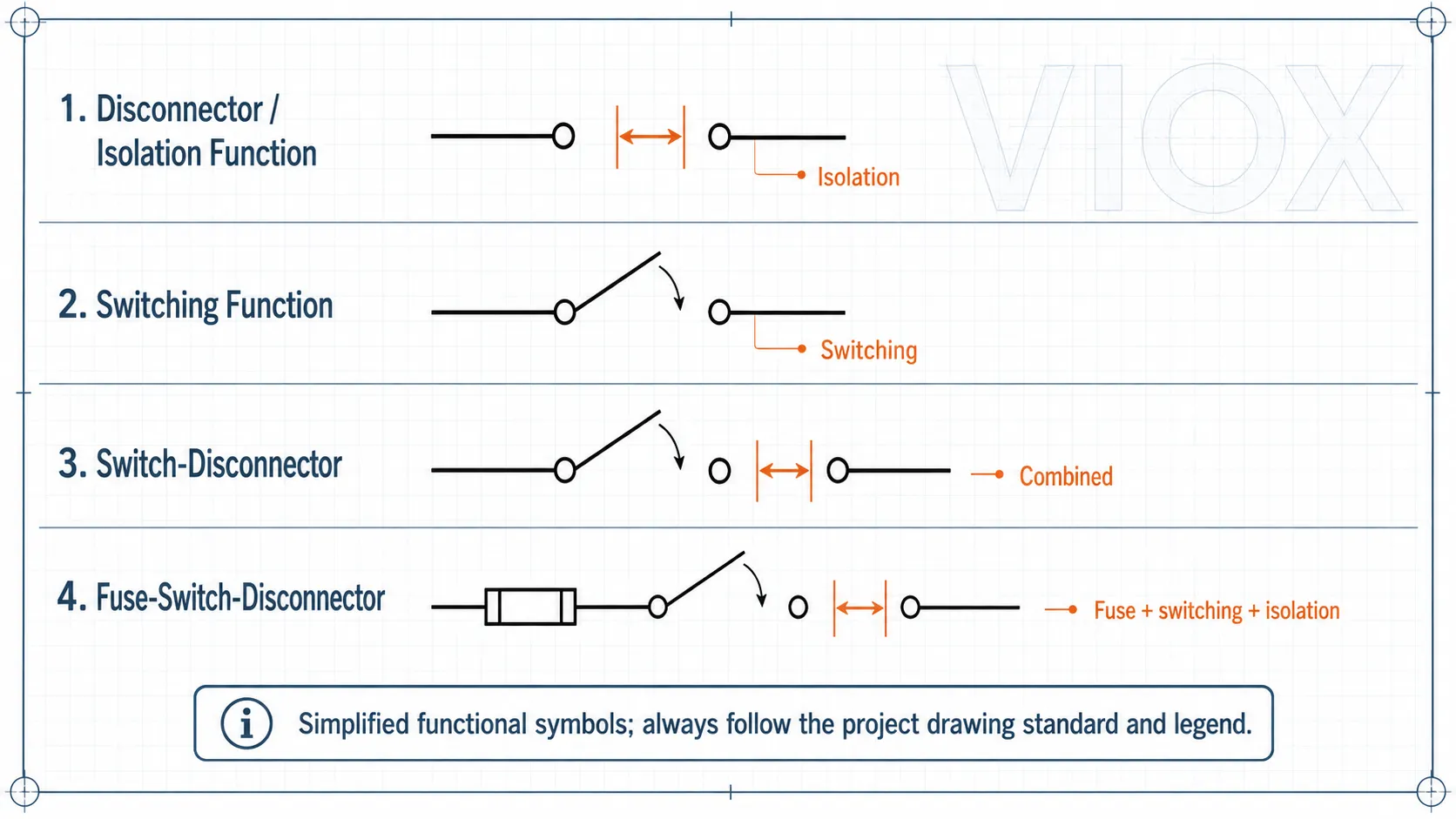

Simboli circuitali: perché i disegni possono essere più chiari delle parole
Negli schemi elettrici, il simbolo comunica spesso la funzione in modo più chiaro rispetto al nome commerciale del prodotto. I simboli esatti variano in base allo standard di disegno e alle convenzioni aziendali, ma il concetto funzionale è solitamente coerente:
| Funzione mostrata sul disegno | Cosa cerca di comunicare il simbolo | Implicazioni per la selezione |
|---|---|---|
| Sezionatore / funzione di isolamento | La posizione di apertura fornisce un gap di isolamento definito | Idoneo all'isolamento solo se il prodotto è contrassegnato/classificato per l'isolamento |
| Funzione di commutazione | Il dispositivo è destinato ad aprire o chiudere un circuito in condizioni stabilite | Verificare la corrente operativa nominale e la categoria di utilizzazione |
| Interruttore-sezionatore | Il dispositivo combina funzioni di commutazione e sezionamento | Verificare sia il servizio di commutazione del carico che l'idoneità al sezionamento |
| Sezionatore sottocarico con fusibili | Funzione di commutazione/sezionamento combinata con protezione tramite fusibili | Verificare la classe del fusibile, il coordinamento e il potere di interruzione del carico |
| Interruttore di circuito | Dispositivo di protezione con sgancio automatico | Verificare il potere di interruzione, l'unità di sgancio e la marcatura di isolamento se utilizzato come sezionatore |
Questo è anche il motivo per cui una legenda dei simboli è importante nei progetti internazionali. Un disegno che utilizza la dicitura “interruttore di manovra” potrebbe comunque richiedere al team di approvvigionamento di confermare se il dispositivo reale sia un sezionatore, un interruttore-sezionatore, un sezionatore con fusibili o un interruttore automatico.
Perché questi termini vengono spesso confusi
La confusione deriva da tre fonti.
Primo, regioni diverse utilizzano termini diversi. I documenti IEC e molti cataloghi internazionali utilizzano spesso sezionatore e sezionatore-interruttore. La documentazione nordamericana utilizza spesso interruttore di manovra-sezionatore, interruttore di sicurezza, o mezzo di sezionamento. Molti installatori utilizzano isolator come termine pratico sul campo.
In secondo luogo, i produttori vendono spesso dispositivi che combinano più funzioni. Un prodotto può essere commercializzato come sezionatore, ma la sua scheda tecnica può indicare che si tratta in realtà di un interruttore-sezionatore in grado di effettuare manovre sotto carico secondo una specifica categoria di utilizzo.
In terzo luogo, lo stesso tipo di custodia può nascondere capacità molto diverse. Due manopole rotative possono sembrare simili dall'esterno di un quadro, ma una potrebbe essere un sezionatore a vuoto, mentre l'altra potrebbe essere un interruttore-sezionatore sotto carico.
Ecco perché la domanda corretta non è solo “Come si chiama?”. La domanda corretta è:
Quali sono la corrente, la tensione, il tipo di carico e il ciclo di manovra nominali per cui questo dispositivo è progettato?

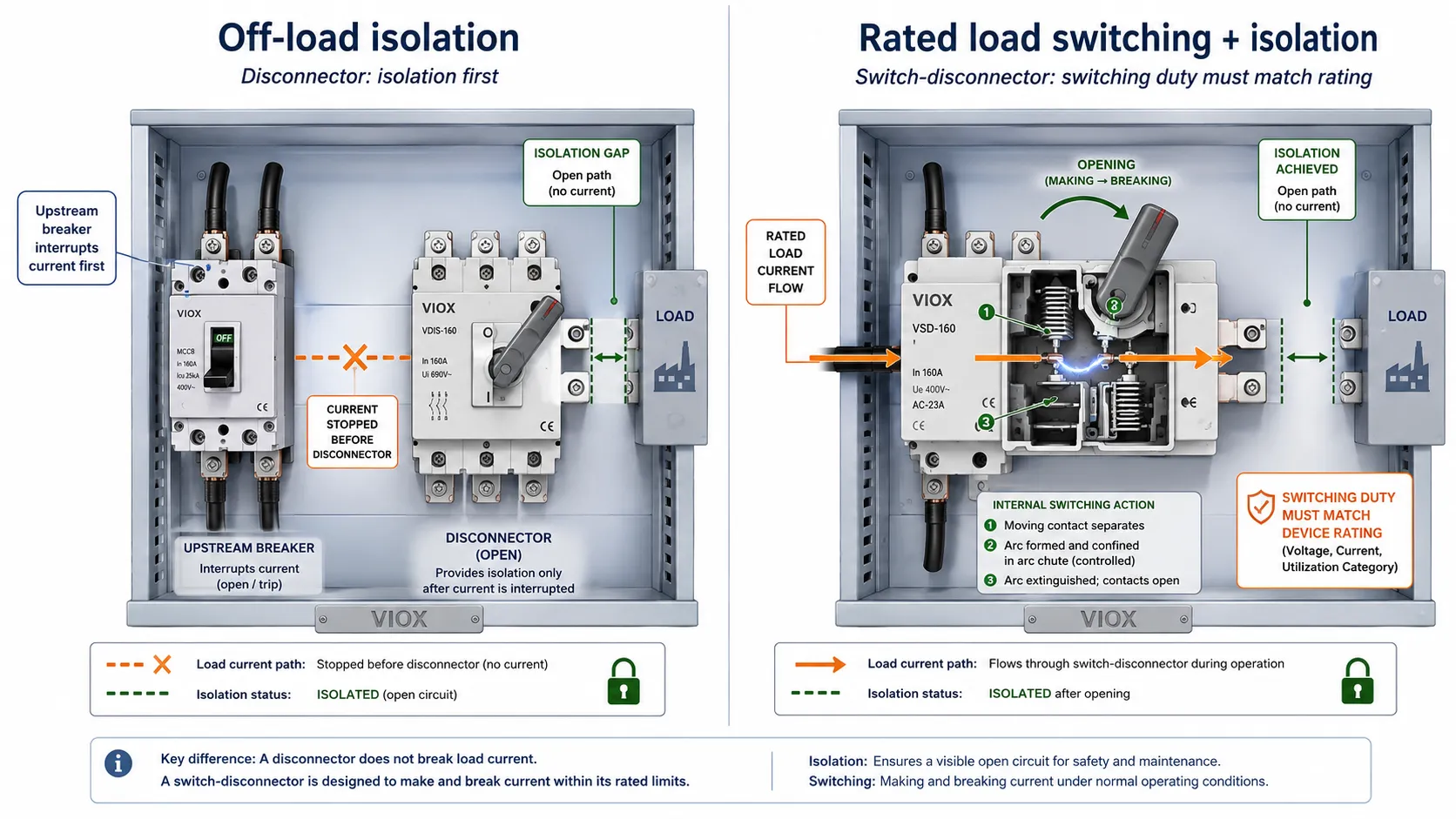

Cos'è un sezionatore?
Un isolator è un dispositivo utilizzato per isolare un circuito o un elemento di un impianto dalla fonte di alimentazione, in modo che la manutenzione possa essere eseguita in maggiore sicurezza. In pratica, il termine è ampio. Può riferirsi a un semplice dispositivo di isolamento a vuoto, a un interruttore sezionatore rotativo, a un sezionatore CC per impianti fotovoltaici o a un interruttore-sezionatore utilizzato come interruttore generale.
Il punto chiave è che l'isolamento riguarda la posizione di aperto. Un dispositivo di isolamento adeguato deve fornire una separazione definita tra alimentazione e carico quando è aperto, e deve essere bloccabile o altrimenti messo in sicurezza laddove la sicurezza durante la manutenzione lo richieda.
Tuttavia, non tutti i dispositivi definiti sezionatori sono idonei alla commutazione di corrente sotto carico. Alcuni sezionatori devono essere azionati solo dopo che la corrente del circuito è già stata interrotta da un altro dispositivo, come un interruttore automatico, un contattore o un interruttore sezionatore a fusibile.
Per le applicazioni in corrente continua (DC), il limite di selezione è ancora più rigoroso. Un sezionatore DC deve essere dimensionato per la tensione DC effettiva, la corrente, la disposizione dei poli e la categoria di utilizzo. Gli archi in corrente continua non beneficiano dello zero crossing tipico della corrente alternata (AC), pertanto non si deve presumere che un sezionatore AC sia idoneo per impianti fotovoltaici, batterie o distribuzione in DC. Per un confronto più approfondito tra DC e AC, vedere Sezionatore CC vs interruttore sezionatore CA.
Cos'è un sezionatore?
Un sezionatore è il termine più formale, conforme alle norme IEC, per un dispositivo che fornisce isolamento in posizione di apertura. Il suo ruolo principale è creare un punto di separazione sicuro dopo che il circuito è stato diseccitato.
Nell'uso rigoroso, un sezionatore è normalmente un dispositivo fuori carico. Non è destinato a interrompere la normale corrente di carico o la corrente di guasto, a meno che la scheda tecnica non specifichi esplicitamente una capacità di chiusura e apertura idonea.
Questa distinzione è importante nei quadri elettrici e nelle procedure di manutenzione. L'apertura di un sezionatore puro mentre scorre corrente può generare archi pericolosi, danni ai contatti e guasti alle apparecchiature. In molti sistemi, la sequenza corretta è:
- Utilizzare l'interruttore automatico, il contattore o il dispositivo di sezionamento sotto carico per interrompere la corrente.
- Aprire il sezionatore per garantire l'isolamento.
- Applicare le procedure di bloccaggio, verifica e messa a terra come richiesto dall'installazione.
Il termine sezionatore è talmente usato in modo intercambiabile con isolatore, ma nei documenti tecnici è preferibile intenderlo come: funzione di isolamento prioritaria, funzione di commutazione solo se nominale.
Cos'è un interruttore-sezionatore?
Un sezionatore-interruttore combina due funzioni:
- funzione di commutazione: è in grado di stabilire e interrompere la corrente in condizioni nominali specificate
- funzione di sezionatore: fornisce isolamento quando è aperto
Questo è il dispositivo di cui molti costruttori di quadri hanno effettivamente bisogno quando desiderano un interruttore principale per un quadro di comando o di distribuzione in bassa tensione. Può essere utilizzato per commutare un circuito durante il normale funzionamento e fornire un punto di isolamento per la manutenzione, a condizione che il modello selezionato corrisponda al carico di lavoro.
La frase importante è in condizioni nominali specificate. Un interruttore-sezionatore non è automaticamente adatto a ogni carico. La sua scheda tecnica deve essere verificata per:
- tensione nominale di esercizio
- corrente nominale di esercizio
- categoria di utilizzazione, come AC-21, AC-22, AC-23, DC-21, DC-22 o DC-23
- potere di chiusura in cortocircuito ove pertinente
- corrente nominale condizionata di cortocircuito con fusibile o interruttore a monte
- numero di poli e configurazione di commutazione del neutro
- idoneità al sezionamento
Per i quadri in bassa tensione, questa è spesso la distinzione più pratica: un sezionatore isola; un interruttore-sezionatore commuta e isola.
Cos'è un interruttore di manovra sotto carico?
Un L'interruttore di manovra-sezionatore è un interruttore progettato per inserire e disinserire la normale corrente di carico. Il termine è comune sia nella distribuzione di energia in bassa che in media tensione, ma la classe di tensione non deve essere confusa. Nei quadri in bassa tensione, la selezione viene comunemente discussa in base ai servizi di tipo IEC 60947-3. Nei sistemi in media tensione, gli interruttori di manovra sotto carico e i sezionatori appartengono a una diversa famiglia di apparecchiature con differenti mezzi isolanti, interblocchi, messe a terra e requisiti di prova.
L'obiettivo di un interruttore di manovra sotto carico è la capacità di interrompere la normale corrente di esercizio. Non è la stessa cosa di un interruttore automatico. Un interruttore di manovra sotto carico solitamente non fornisce protezione automatica da sovraccarico o cortocircuito, a meno che non faccia parte di un gruppo protetto o dotato di fusibili.
I casi d'uso tipici includono:
- commutazione di linee di alimentazione
- commutazione di trasformatori
- commutazione principale in ingresso
- configurazioni di trasferimento manuale del carico
- circuiti di distribuzione in cui deve essere commutata la normale corrente di carico
Nella selezione in bassa tensione secondo IEC, la capacità di commutazione del carico è comunemente legata alle categorie di utilizzo. Ad esempio, AC-21 è associato a carichi resistivi, AC-22 a carichi misti resistivi e induttivi, e AC-23 alla commutazione di motori o carichi altamente induttivi. La classificazione esatta deve essere ricavata dalla scheda tecnica del prodotto.
Cos'è un sezionatore?
Un interruttore di manovra-sezionatore è un termine generico utilizzato soprattutto nel Nord America e nel linguaggio internazionale comune. Solitamente indica un dispositivo che interrompe l'alimentazione per manutenzione, assistenza, accesso di emergenza o isolamento locale.
Tuttavia, il termine da solo non fornisce informazioni sufficienti. Un sezionatore può essere:
- non fusibile o fusibile
- sotto carico o non sotto carico
- solo per CA o con classificazione per CC
- di tipo chiuso o aperto
- azionato manualmente o motorizzato
- idoneo o non idoneo per l'ingresso del servizio o per l'isolamento di apparecchiature locali, a seconda delle normative e delle certificazioni
In altre parole, “sezionatore” è più una definizione funzionale che una classificazione tecnica precisa. Verificare sempre le caratteristiche nominali e le marcature di conformità prima di determinarne le capacità operative.
Per i relativi limiti di selezione, consultare Sezionatori con fusibili vs senza fusibili e Portafusibili vs Sezionatore sottocarico con fusibili.
Principali differenze in una tabella tecnica
| Criterio di selezione | Sezionatore | Interruttore-sezionatore | Interruttore di manovra-sezionatore sotto carico | Interruttore di circuito |
|---|---|---|---|---|
| Ruolo primario | Isolamento | Manovra + isolamento | Interruzione della corrente di carico | Protezione + sezionamento |
| Interruzione del carico in condizioni normali | Non consentito a meno che non sia specificamente previsto dalla classificazione | Sì, entro la portata nominale | Sì, entro la portata nominale | Sì, entro la portata nominale |
| Interruzione della corrente di guasto | No | No, a meno che non sia coordinato/definito dall'assemblaggio | No, a meno che non sia specificamente protetto | Sì, fino al potere di interruzione |
| Funzione di sgancio automatico | No | No | No | Sì |
| Funzione di isolamento | Sì, se idoneo al sezionamento | Sì | Dipende dal prodotto | Solo se contrassegnato/classificato per l'isolamento |
| Contesto normativo tipico | IEC 60947-3 | IEC 60947-3 | IEC 60947-3 o altro standard di classe di tensione | IEC 60947-2, IEC 60898-1, UL 489, ecc. |
| Rischio principale di selezione | Apertura sotto carico | Categoria di utilizzo errata | Considerarlo come protezione contro il cortocircuito | Considerare la protezione come isolamento visibile |
Ecco perché un interruttore-sezionatore e un interruttore automatico compaiono spesso insieme nei quadri industriali. L'interruttore automatico gestisce la protezione da sovracorrente. L'interruttore-sezionatore fornisce la commutazione manuale e l'isolamento, a seconda del design.
Terminologia IEC vs Nordamericana
La terminologia IEC e quella nordamericana non sempre corrispondono in modo univoco.
| Concetto | Terminologia IEC comune | Terminologia nordamericana/generale comune | Interpretazione pratica |
|---|---|---|---|
| Solo isolamento | Sezionatore | Interruttore di manovra-sezionatore / sezionatore | Crea un punto di isolamento aperto, solitamente a vuoto |
| Manovra + isolamento | Interruttore-sezionatore | Sezionatore sotto carico / interruttore di manovra-sezionatore nominale per il carico | Può commutare il carico e isolare se previsto dalla classificazione |
| Commutazione del carico | Interruttore, interruttore di manovra-sezionatore | Interruttore di manovra-sezionatore sotto carico | Apre/chiude la corrente di carico nominale |
| Protezione | Interruttore di circuito | Interruttore di circuito | Interrompe la corrente di guasto entro i limiti nominali |
| Fusibile + isolamento/commutazione | Sezionatore sottocarico con fusibili | Sezionatore sottocarico con fusibili | Protezione tramite fusibile e funzione di sezionamento/commutazione a seconda del design |
Per i progetti globali, evitare traduzioni troppo letterali dei termini. Una nota su un disegno che indica “isolatore” può significare un dispositivo di isolamento puro in un progetto e un interruttore-sezionatore sotto carico in un altro. La scheda tecnica e la norma applicabile sono l'autorità definitiva.

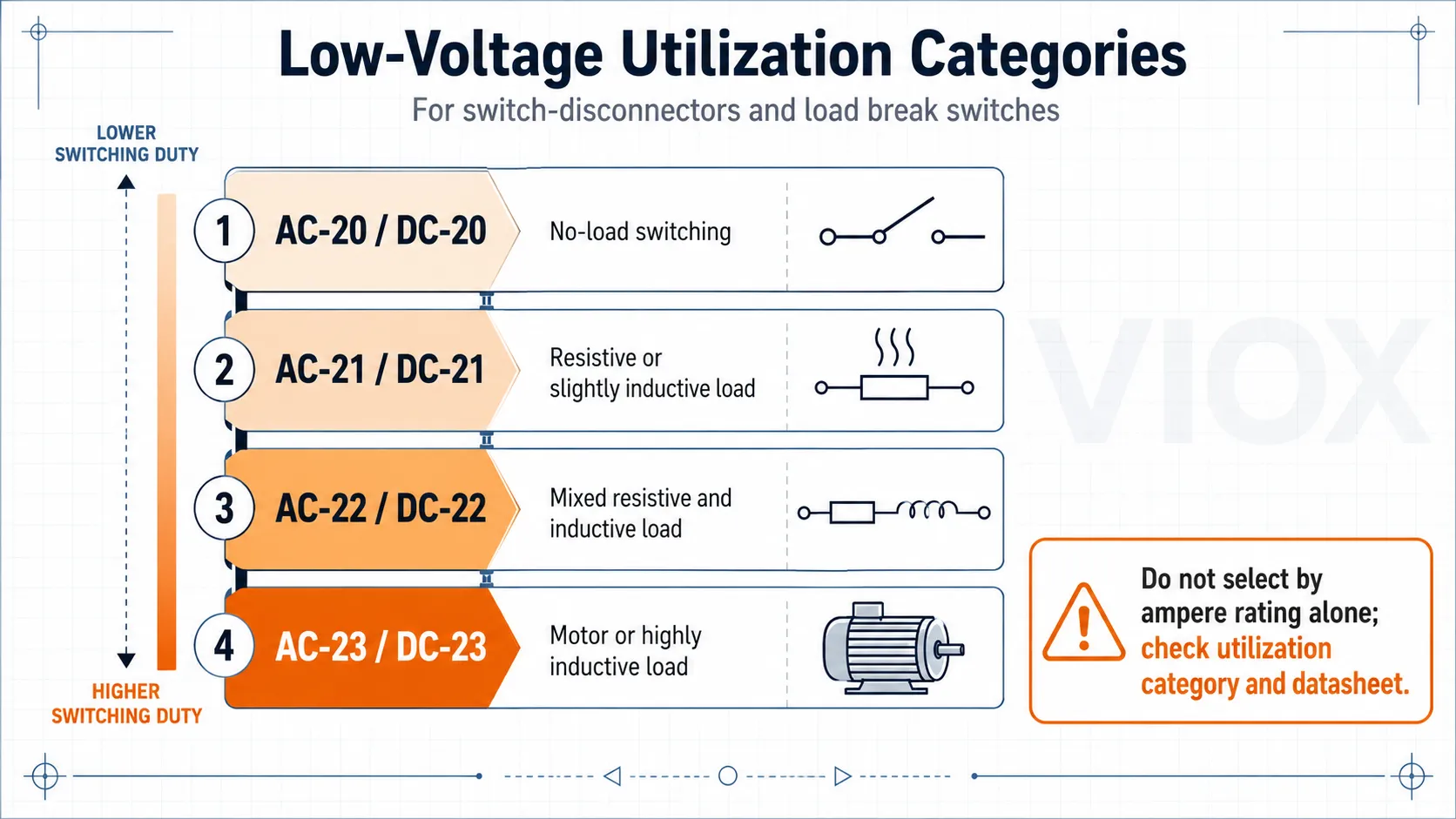

Categorie di impiego: perché sono importanti
La commutazione del carico non riguarda solo gli ampere. Un carico resistivo da 100A e un carico motore da 100A non sollecitano i contatti allo stesso modo. I carichi induttivi creano archi più severi durante l'interruzione.
Per i dispositivi di commutazione in bassa tensione secondo lo standard IEC, le categorie di impiego aiutano a definire il servizio di commutazione previsto. Esempi comuni includono:
| Categoria | Significato tipico | Nota pratica |
|---|---|---|
| AC-20 / DC-20 | Il collegamento e lo scollegamento in assenza di condizioni di carico | Non destinato all'interruzione di carichi in condizioni normali |
| AC-21 / DC-21 | Carichi resistivi o leggermente induttivi | Commutazione di carichi generici, sollecitazione ridotta |
| AC-22 / DC-22 | Carichi misti resistivi e induttivi | Più gravoso rispetto ad AC-21/DC-21 |
| AC-23 / DC-23 | Carichi motore o carichi altamente induttivi | Sollecitazione di commutazione più elevata; deve essere selezionato con attenzione |
Questo è uno degli errori di approvvigionamento più comuni. Un dispositivo può avere un'elevata corrente termica nominale, ma ciò non significa automaticamente che sia in grado di interrompere un motore con elevata corrente di spunto o un circuito induttivo in corrente continua.
Quale dispositivo utilizzare?
Utilizzare un sezionatore quando il circuito viene commutato altrove.
Scegliere questa opzione quando il dispositivo deve solo fornire un punto di isolamento sicuro dopo che un altro dispositivo ha interrotto la corrente. Esempi tipici includono i punti di isolamento per manutenzione nei quadri elettrici o nei sistemi in cui la sequenza operativa è controllata.
Utilizzare un interruttore di manovra-sezionatore quando il quadro richiede commutazione manuale e isolamento.
Scegliere questa opzione per molte applicazioni di interruttori generali in bassa tensione e quadri di comando, a condizione che la categoria di utilizzo e la corrente nominale corrispondano al carico. Spesso è la soluzione ideale per quadri industriali, macchinari e quadri di distribuzione dove è richiesta una maniglia locale.
Utilizzare un interruttore di manovra sotto carico quando è necessario commutare la corrente di carico nominale.
Scegliere questo dispositivo quando l'operazione richiesta è la commutazione di correnti di carico normali, come in circuiti di alimentazione o trasformatori. Verificare se il prodotto fornisce anche una funzione di sezionamento qualora sia richiesto l'isolamento per manutenzione.
Utilizzare un interruttore automatico quando è richiesta una protezione automatica.
Scegliere un interruttore automatico quando il dispositivo deve intervenire automaticamente in caso di sovraccarico o corrente di cortocircuito. Non sostituire un interruttore automatico con un sezionatore a meno che non sia previsto un altro dispositivo di protezione idoneo.
Utilizzare un dispositivo con classificazione DC per impianti fotovoltaici, batterie e distribuzione in corrente continua.
I sistemi in corrente continua richiedono un'attenzione particolare. L'assenza di uno zero naturale della corrente rende più difficile l'interruzione dell'arco in DC. Per sistemi fotovoltaici e a batteria, verificare la tensione nominale DC, il cablaggio dei poli, la polarità, la categoria di utilizzo e se il dispositivo è certificato per l'applicazione specifica. Per il contesto specifico del fotovoltaico, vedere Che cos'è un interruttore di isolamento CC? e Come leggere le caratteristiche nominali di un sezionatore DC.
Errori comuni di selezione
Errore 1: Presumere che ogni sezionatore possa interrompere la corrente di carico
Questo è il malinteso più pericoloso. Alcuni dispositivi di sezionamento sono destinati esclusivamente al funzionamento a vuoto. Se è richiesta l'interruzione sotto carico, selezionare un sezionatore sottocarico o un interruttore di manovra-sezionatore con la corretta classificazione.
Errore 2: Trattare un sezionatore come un interruttore automatico
Un sezionatore può fornire un punto di sezionamento sicuro, ma solitamente non offre protezione automatica contro sovraccarichi o cortocircuiti. La protezione deve essere garantita da un fusibile, un interruttore automatico o un sistema di protezione coordinato.
Errore 3: Considerare solo la corrente nominale
La sola corrente nominale non è sufficiente. Lo stesso dispositivo può avere valori nominali differenti a seconda delle categorie di impiego AC-21, AC-22, AC-23, DC-21, DC-22 o DC-23. Verificare sempre la categoria di utilizzo.
Errore 4: Ignorare il coordinamento contro il cortocircuito
I sezionatori e gli interruttori di manovra-sezionatori sono spesso utilizzati in combinazione con fusibili o interruttori automatici a monte. Verificare i valori di corrente di cortocircuito condizionata e i requisiti di coordinamento nella scheda tecnica.
Errore 5: Utilizzare valori nominali AC per circuiti DC
Un valore nominale di manovra in AC non si applica automaticamente alla DC. La commutazione in corrente continua deve essere esplicitamente prevista e il cablaggio deve seguire lo schema del produttore.
Errore 6: Presumere che le maniglie visibili significhino contatti visibili
Una maniglia rotativa o un comando esterno non implica necessariamente una separazione visibile dei contatti. Se sono richiesti isolamento visibile o indicazione positiva di contatto, verificare la costruzione del prodotto e la marcatura normativa.

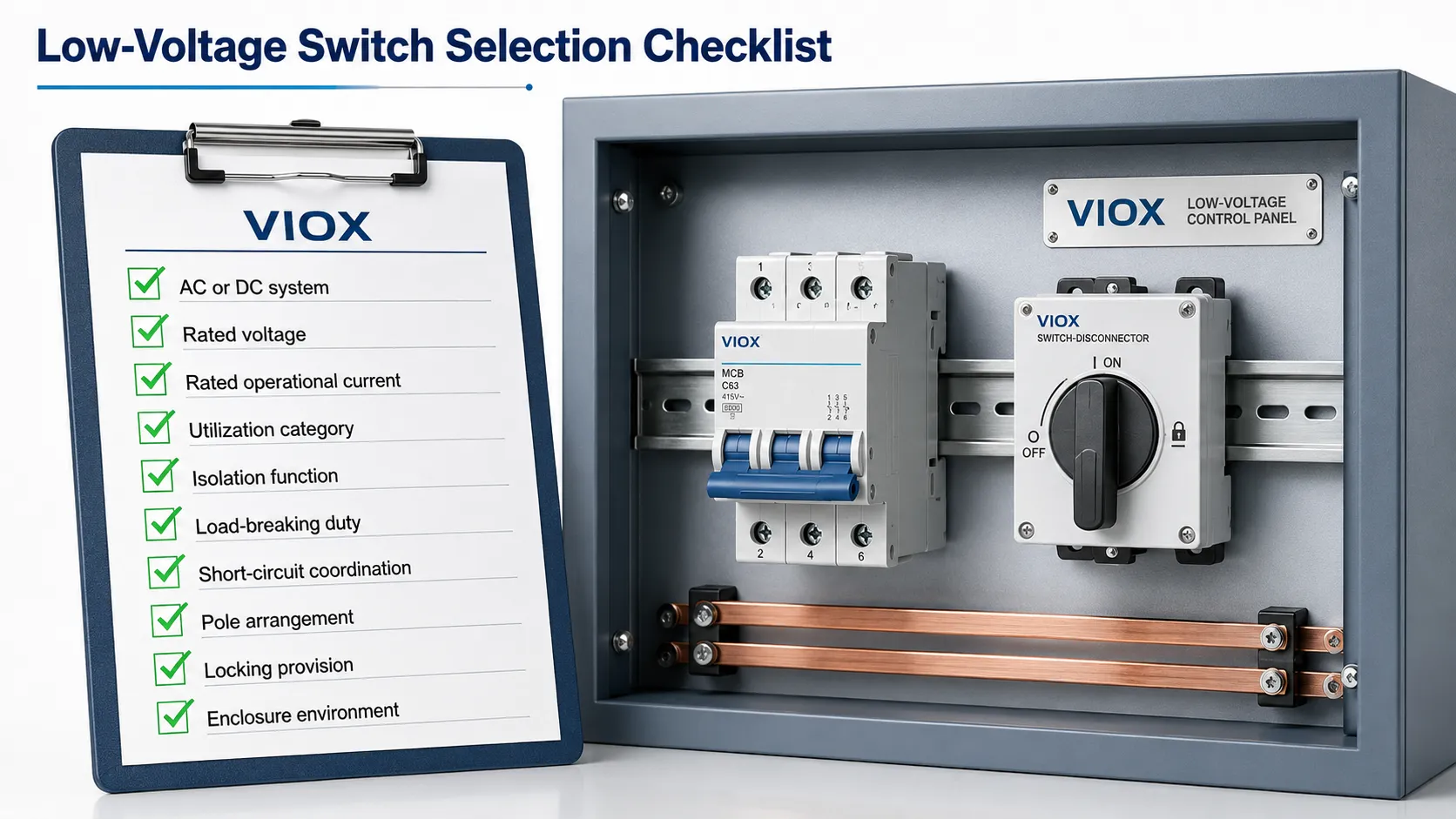

Lista di controllo per la selezione per ingegneri e acquirenti
Prima di specificare qualsiasi isolatore, sezionatore, interruttore-sezionatore, interruttore di manovra-sezionatore o interruttore di disconnessione, confermare:
| Controllo | Cosa verificare |
|---|---|
| Tipo di sistema | AC o DC |
| Tensione nominale | Deve corrispondere alla tensione di sistema e alla configurazione dei poli |
| Corrente operativa nominale | Deve corrispondere alla corrente di carico nel servizio corretto |
| Categoria di utilizzo | AC-20/21/22/23 o DC-20/21/22/23 come applicabile |
| Funzione di isolamento | Il dispositivo deve essere idoneo al sezionamento se utilizzato per la sicurezza durante la manutenzione |
| Interruzione del carico | Necessario se il dispositivo deve essere aperto sotto corrente di carico nominale |
| Coordinamento contro il cortocircuito | È necessario verificare il fusibile/interruttore a monte e la corrente condizionata di cortocircuito |
| Numero di poli | La disposizione delle fasi, del neutro e dei poli in corrente continua deve corrispondere al progetto del circuito |
| Dispositivo di blocco | Necessario per applicazioni di blocco durante la manutenzione |
| Grado di protezione dell'involucro | Interno/esterno, polvere, umidità, raggi UV e ambiente di installazione |
| Standard e certificazione | Deve soddisfare i requisiti di progetto, di mercato e di approvazione |
Per la valutazione dei prodotti correlati a VIOX, consultare il Interruttore isolatore, Sezionatore, e Interruttore-Sezionatore DC VIOX.
FAQ
Posso utilizzare un interruttore-sezionatore AC-22 per il bypass di un VFD?
Non decidere basandosi solo su AC-22. Un circuito di bypass per azionamento a frequenza variabile può comportare il comportamento del carico del motore, correnti di spunto, interblocco e coordinamento del cortocircuito a monte. Verificare lo schema applicativo, la categoria di utilizzo, il servizio del motore e le raccomandazioni del produttore per il bypass. Molti compiti di commutazione relativi ai motori richiedono una classificazione più rigorosa rispetto a una semplice applicazione a carico misto.
È sempre richiesto AC-23 per i circuiti motore?
Non sempre, ma i motori e i carichi altamente induttivi sono più esigenti dei carichi resistivi. Se il dispositivo deve inserire o disinserire direttamente la corrente del motore, potrebbe essere richiesta la categoria AC-23 o un'altra specifica di impiego per motori definita dal produttore. Se la corrente del motore viene commutata da un contattore e il dispositivo di sezionamento viene aperto solo a vuoto, il requisito potrebbe essere diverso.
Un interruttore-sezionatore può sostituire un interruttore automatico in un quadro?
Solo se un altro dispositivo di protezione correttamente dimensionato fornisce la protezione contro sovraccarichi e cortocircuiti. Un interruttore-sezionatore può commutare e sezionare, ma non interviene automaticamente come un interruttore automatico.
Perché il mio schema mostra un sezionatore ma la distinta base (BOM) elenca un interruttore-sezionatore?
È una situazione comune nei progetti internazionali. “Sezionatore” può essere usato come etichetta funzionale nello schema, mentre il dispositivo acquistato viene specificato come interruttore-sezionatore per garantire sia la commutazione del carico che il sezionamento. La distinta base deve seguire le specifiche nominali richieste, non solo la denominazione utilizzata nello schema.
Posso utilizzare un interruttore di manovra-sezionatore AC per applicazioni DC?
Non a meno che il dispositivo non sia esplicitamente certificato per DC alla tensione, corrente, configurazione dei poli e applicazione richieste. La commutazione in DC è più gravosa poiché l'arco non si estingue naturalmente al passaggio per lo zero.
Una maniglia contrassegnata su OFF garantisce un sezionamento sicuro?
No. La posizione della maniglia non è sufficiente di per sé. Per l'isolamento ai fini della manutenzione, verificare che il dispositivo sia idoneo all'isolamento, installato correttamente, bloccabile ove richiesto e utilizzato in conformità con le procedure di verifica e blocco (lockout) del sito.
Qual è il dispositivo migliore per un interruttore generale di un quadro elettrico a bassa tensione?
In molti quadri elettrici a bassa tensione, un interruttore-sezionatore è la scelta pratica poiché può fornire commutazione manuale e isolamento. La scelta finale dipende da corrente, tensione, categoria di utilizzo, involucro, requisiti di bloccaggio e normative locali.
Sintesi
La differenza non è solo terminologica.
- Sezionatore: isolamento prioritario, solitamente a vuoto.
- Isolatore: termine generico per i dispositivi di isolamento; la capacità dipende dal design.
- Interruttore-sezionatore: commutazione e isolamento in condizioni nominali.
- Interruttore di manovra-sezionatore: progettato per inserire e disinserire la corrente di carico nominale.
- Sezionatore: termine generico per indicare un dispositivo di sezionamento, utilizzato specialmente nel Nord America o in contesti generali.
La regola più sicura è semplice: non scegliere basandosi solo sul nome. Scegliere in base alla funzione, alla taglia, alla categoria di utilizzazione, all'idoneità AC/DC, ai requisiti di isolamento e al coordinamento contro il cortocircuito.
Fonti utilizzate
- Panoramica sui sezionatori e distinzione tra interruttori-sezionatori
- Classificazione dei quadri elettrici: interruttori automatici, interruttori di manovra-sezionatori e sezionatori
- Categorie di impiego e contesto della norma IEC 60947
- Panoramica dei quadri elettrici ad alta tensione: sezionatori e sezionatori di terra
