SERIE LW26 y LW30
Interruptores rotativos para control de circuitos & Aislamiento de carga
Compare el interruptor de levas rotativo VIOX ELECTRIC LW26 para tareas de control configurables con el interruptor de desconexión de carga LW30 para la conmutación y aislamiento de equipos. Confirme la función operativa, la corriente, la tensión, el montaje y los requisitos de contacto antes de realizar el pedido.
EMPIECE CON EL SERVICIO DE CONMUTACIÓN
¿Qué función necesita?
Las dos series pueden parecer similares a simple vista, pero resuelven tareas de control y aislamiento diferentes.
Familia recomendada

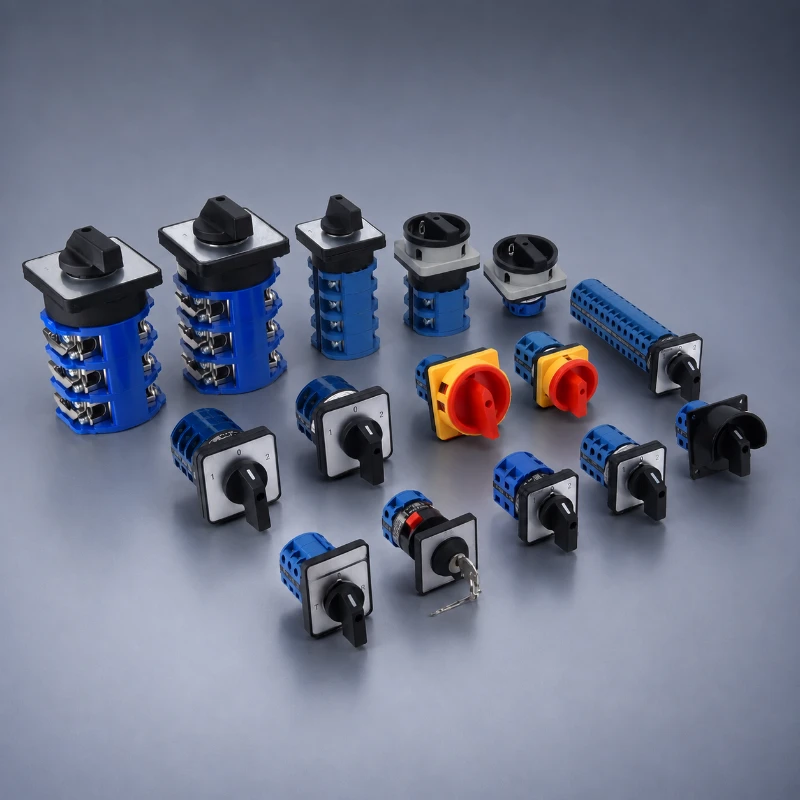

Interruptor de levas rotativo LW26
Utilice LW26 cuando el resultado requerido dependa de un ángulo de conmutación definido, un programa de contactos o un comportamiento de funcionamiento mantenido y con retorno por muelle.
Ver datos de producto de LW26Familia recomendada

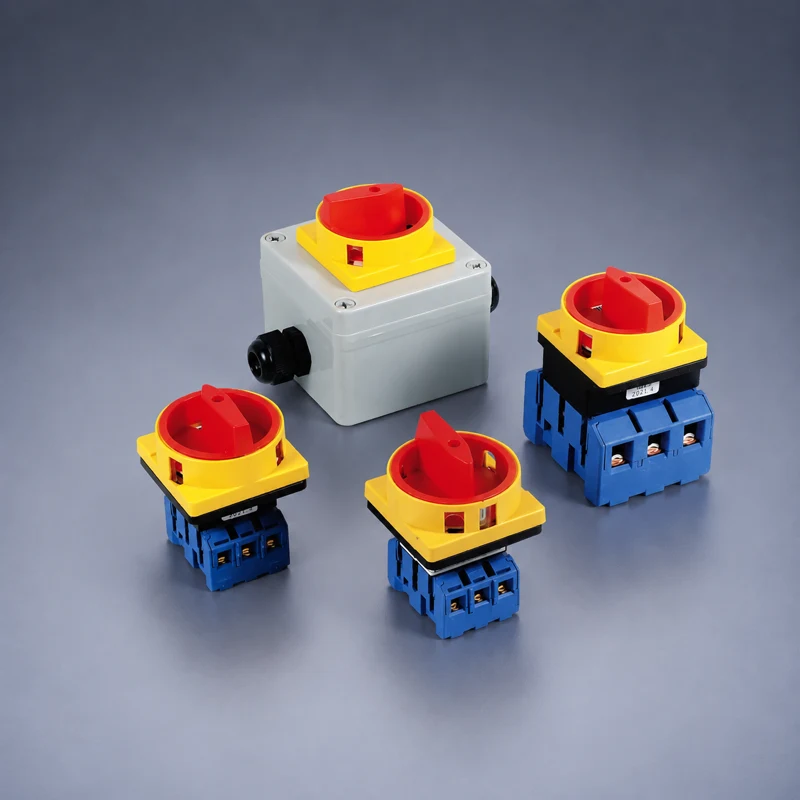

Interruptor de desconexión de carga LW30
Utilice LW30 cuando la función principal sea la conmutación manual de carga y el aislamiento visible del equipo, con la categoría de utilización y la disposición de montaje exactas confirmadas.
Ver datos de producto de LW30COMPARACIÓN DE MODELOS
Compare LW26 y LW30
Utilice las páginas del modelo para obtener las clasificaciones completas y las combinaciones de pedido. Confirme la configuración exacta con respecto al circuito previsto.
| Factor de selección | LW26 Interruptor de leva giratorio | LW30 Interruptor de desconexión de carga |
|---|---|---|
| Función principal | Selección, conmutación y secuencias de control de circuitos | Conmutación de carga y aislamiento de equipos |
| Rango de corriente nominal | 10–315A | 20–100A |
| Rango de voltaje publicado | Hasta 440V AC o 240V DC | Hasta 440V AC, 50Hz |
| Patrón de funcionamiento | 30°, 45°, 60° o 90°; mantenido, retorno por muelle o combinado | Función de desconexión de carga manual ON/OFF |
| Entrada clave para pedidos | Programa de contactos, ángulo de conmutación, maneta y montaje | Corriente, categoría de utilización, polos, maneta y gabinete |
| Opciones de montaje | Múltiples disposiciones de paneles e instalaciones por configuración | Montaje en panel, panel con candado, orificio único o configuración cerrada opcional |
| Uso típico | Paneles de control, selección de instrumentos, comandos de control de motor | Conmutación principal de maquinaria, HVAC, bombas y equipos |
| Detalles del producto | Ver LW26 | Ver LW30 |
Dentro de la producción de interruptores de leva rotativos
Las vistas reales del taller muestran el producto moviéndose desde los mecanismos preparados a través del ensamblaje en banco hasta los lotes de interruptores terminados.



ENRUTAMIENTO DE APLICACIONES
Haga coincidir la serie con la tarea del equipo
La aplicación es el punto de partida. La corriente exacta, la tensión, el servicio de contacto y la categoría de conmutación aún requieren verificación a nivel de circuito.
Paneles de control y selección de instrumentos
Elija medidores, circuitos o estados de funcionamiento a través de un programa de contactos definido.
Circuitos de maquinaria y control de motores
Utilice un programa de conmutación configurado para tareas de control después de verificar la carga y la secuencia exactas.
Equipos de HVAC y ventilación
Proporcione conmutación y aislamiento local para los flujos de trabajo de servicio y mantenimiento de equipos.
Conmutación principal de bombas y equipos
Utilícelo como desconectador manual a nivel de equipo cuando la función declarada coincida con la instalación.
VERIFICACIÓN DE PEDIDO
Construya una especificación de interruptor lista para cotización
Envíe la información que modifica la disposición de conmutación interna, no solo la corriente nominal.
Configurar LW26
- Corriente y tensión de funcionamiento requeridas
- Circuito de control AC o DC
- Programa de contactos o diagrama de conmutación
- Ángulo de conmutación y número de posiciones
- Comportamiento mantenido o de retorno por resorte
- Maneta, placa y disposición de montaje
Configurar LW30
- Corriente, polos y tensión de funcionamiento requeridos
- Tipo de carga y categoría de utilización aplicable
- Montaje en panel, panel con candado o de orificio único
- Instalación abierta o cerrada
- Grado de protección contra el ingreso requerido para el conjunto completo
- Maneta, etiquetado y requisitos de OEM
CENTRO DE CONOCIMIENTO DE INTERRUPTORES ROTATIVOS
Seleccione, cablee y verifique el servicio de conmutación
Utilice seis preguntas técnicas comunes antes de especificar un interruptor de levas rotativo o un interruptor de desconexión de carga.
FUNDAMENTOS DE LOS CONMUTADORES DE LEVAS
Interruptores de leva giratorios: La guía definitiva para un control eléctrico versátil
GUÍA DE SELECCIÓN
Leva Del Interruptor De Guía: Principios Técnicos, Tipos Y Selección De Los Criterios (Año 2025)
COMPARACIÓN DE INTERRUPTORES
Interruptor rotativo de levas vs. Interruptor de palanca: ¿Cuál elegir?
REFERENCIA DE CABLEADO
Diagrama de cableado del conmutador de levas: Guía de instalación paso a paso
SERVICIO Y DIMENSIONAMIENTO DE MOTORES
El de 7 Pulgadas, existe la Regla porque la prueba ha demostrado que 7 pulgadas de tamaño adecuado alambre puede sobrevivir a un corto-circuito de eventos de tiempo suficiente para que el fusible se funda, sin causar daños secundarios. Empuje a 3 pies y está apostando por que se quema el fusible antes de que el aislamiento del cable falla en algún momento del ciclo de ejecución.
TERMINOLOGÍA DE AISLAMIENTO
Aislador vs. Seccionador vs. Interruptor-seccionador vs. Interruptor de corte en carga: ¿Cuál es la diferencia?
PREGUNTAS TÉCNICAS
Preguntas frecuentes sobre la selección de interruptores rotativos
Utilice estas respuestas para preseleccionar una familia y, a continuación, verifique el modelo exacto con respecto al circuito y la instalación.
¿Cuál es la diferencia principal entre LW26 y LW30?
LW26 es un interruptor de levas rotativo configurable para secuencias de selección, conmutación y control. LW30 es un interruptor de desconexión de carga para la conmutación y el aislamiento de equipos.
¿Se puede seleccionar LW26 solo por su corriente nominal?
No. El programa de contactos, el número de posiciones, el ángulo de conmutación, el comportamiento de retorno, el voltaje y el servicio de carga también son parte de la selección.
¿Se puede utilizar LW30 como interruptor principal de un equipo?
Está destinado a tareas de conmutación de carga y aislamiento, pero se debe confirmar la corriente, los polos, la tensión, la categoría de utilización, la caja y los requisitos de instalación aplicables exactos.
¿Qué información debo enviar para una cotización?
Envíe la serie preferida, la corriente, la tensión, los polos o el programa de contactos, el tipo de carga, las posiciones de conmutación, el montaje, la envolvente, la cantidad, el mercado de destino y los requisitos de OEM.
SOPORTE DE CONFIGURACIÓN
¿Tiene un esquema de conmutación o una especificación de equipo?
Comparta el servicio del circuito, las clasificaciones, el montaje y la cantidad. VIOX ELECTRIC ayudará a identificar la configuración adecuada de LW26 o LW30 para la cotización.
