Fabricante de Comutadores de Cames Rotativos
Compare as séries de comutadores de cames rotativos VIOX LW26 e LW30 para seleção de circuitos, comutação, controlo de motores e isolamento de carga. Selecione por gama de corrente, categoria de utilização, programa de contactos, montagem e invólucro.
Programas de contactos configuráveisFunções de controlo e comutação
Gama publicada de 10A a 315AConfirmar por série e serviço
Múltiplas posições e polosCorresponder à sequência do circuito
Opções de painel ou gabineteA proteção varia de acordo com o modelo
O que é um comutador rotativo?
Um comutador de cames utiliza uma came perfilada para acionar contactos empilhados à medida que o manípulo se move através de posições definidas. Dependendo do seu programa de contactos, pode fornecer funções de LIGAR/DESLIGAR, comutação, inversão, seleção, controlo de instrumentos e controlo de motores.
“Comutador de cames” descreve o mecanismo de comutação; a função real depende do programa de contactos e das especificações publicadas. Selecione o dispositivo pela corrente operacional, categoria de utilização, tensão, posições, polos, ângulo de comutação, montagem e requisitos de invólucro.
Série de Comutadores de Cames Rotativos VIOX
Compare as duas famílias VIOX publicadas. Abra a página do produto para obter as especificações completas, modos de operação e detalhes de pedido.

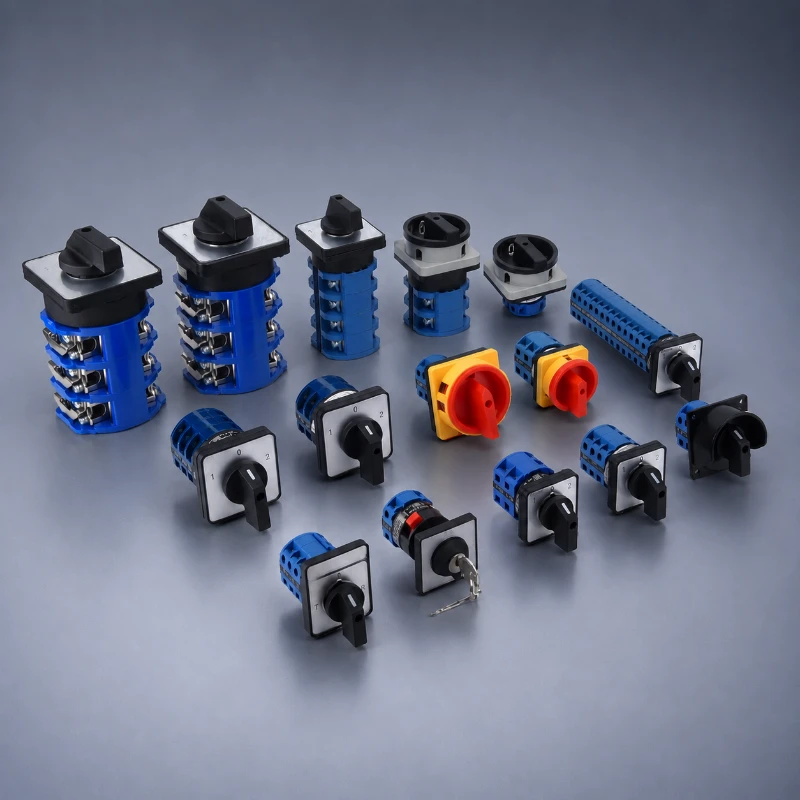

Comutador Rotativo LW26 10A–315A
Comutador de cames rotativo- Corrente Nominal
- 10A–315A
- Tensão
- ≤440V CA / ≤240V CC
- Ângulos de Comutação
- 30° / 45° / 60° / 90°
- Modos de operação
- Mantido / Retorno por mola
Seccionadora de Carga LW30 20A–100A
Comutador de cames rotativo- Corrente Nominal
- 20A–100A
- Tensão
- ≤440V CA
- Utilização
- AC-23A / AC-3
- Proteção
- IP20 / IP65
Como escolher um comutador de cames rotativo
Defina primeiro a função do circuito necessária, depois verifique a carga elétrica e a configuração mecânica na série exata.
Função do circuito e programa de contatos
Especifique LIGADO/DESLIGADO, comutação de fonte, reversão, seletor, função de instrumento ou controle de motor e forneça a sequência de contatos necessária.
Corrente operacional e categoria de utilização
Corresponda ao tipo de carga, tensão do sistema e classificação operacional publicada em CA ou CC; não selecione apenas pela corrente térmica.
Posições, polos e ângulo de comutação
Confirme as posições da manopla, número de circuitos comutados, seções de contato e o indexamento necessário de 30°, 45°, 60° ou 90°.
Montagem, manopla e invólucro
Defina a montagem em painel ou furo único, estilo da manopla, placa de legenda, bloqueio por cadeado e a proteção do invólucro necessária.
Combine a família de interruptores com a aplicação
A série LW26 oferece uma ampla cobertura de controlo programável e comutação, enquanto a LW30 está focada no seccionamento de carga e em aplicações específicas de pequenos motores.
Compare as séries de comutadores de cames rotativos publicadas
Os valores abaixo provêm dos resumos de produtos publicados. Um traço significa que as duas séries descrevem a característica de forma diferente; abra a página do modelo antes da especificação.
| Série | Corrente nominal | Tensão nominal | Regime de comutação | Configuração |
|---|---|---|---|---|
| Comutador Rotativo LW26 10A–315A | 10A–315A | ≤440V CA / ≤240V CC | Mantido / Retorno por mola | 30° / 45° / 60° / 90° |
| Seccionadora de Carga LW30 20A–100A | 20A–100A | ≤440V CA | AC-23A / AC-3 | IP20 / IP65 |
Aplicações de comutadores de cames rotativos
Ambientes típicos onde as características exatas do produto devem ser verificadas.
Edifícios de habitação
Seleção manual de equipamentos e comutação de serviços prediais onde o regime publicado seja adequado.
Automação industrial
Painéis de controlo, modos de máquina, comandos de motores e seleção de circuitos programados.
Energia Solar e Armazenamento de Energia
Funções de seletor manual e isolamento onde as classificações exatas de CA ou CC sejam verificadas.
Conhecimento e Guias de Seleção de Comutadores de Cames Rotativos
Todos os artigos
Seleção e dimensionamentoGuia de Chaves de Cames: Princípios Técnicos, Tipos e Critérios de Seleção (2025)
Perguntas para Seleção de Comutadores de Cames Rotativos
Respostas rápidas para comparação preliminar de famílias de produtos antes da verificação detalhada do circuito.
O que faz um comutador de cames rotativo?
Utiliza um mecanismo de cames rotativo para operar um conjunto programado de contactos. A mesma família de produtos pode realizar funções de LIGAR/DESLIGAR, comutação, seleção, inversão, controlo de instrumentos ou de motores quando configurada e classificada para essa função.
Um interruptor de cames é o mesmo que um interruptor de comutação?
Não exatamente. Um interruptor de cames descreve um mecanismo de contacto rotativo, enquanto um interruptor de comutação descreve uma função de circuito. Um interruptor de cames rotativo pode ser configurado como um interruptor de comutação, mas muitas configurações de interruptores de cames desempenham outras funções.
Como devo escolher entre o LW26 e o LW30?
Escolha o LW26 quando precisar de um controlo programável abrangente, seletores ou arranjos de comutação dentro da sua gama publicada de 10A–315A. Considere o LW30 para seccionamento de carga e funções específicas AC-23A ou AC-3 dentro da sua gama publicada de 20A–100A.
Um interruptor de cames rotativo pode controlar um motor?
Algumas configurações possuem classificações de utilização para controlo de motores publicadas. Confirme a tensão do motor, a corrente operacional, o regime de arranque, a categoria de comutação, o programa de contactos e a coordenação necessária com os dispositivos de proteção.
Que informações são necessárias para um programa de contactos personalizado?
Forneça a função do circuito ou esquema de ligação, tensão, tipo de carga e corrente, posições, polos, sequência de contactos, ângulo de comutação, operação mantida ou com retorno por mola, montagem, manípulo, marcação, invólucro e quantidade.
Precisa do Comutador Rotativo de Cames correto?
Vamos definir o esquema de contactos.
Envie a função pretendida ou o esquema de ligação, tensão, carga e corrente, posições, polos, montagem, caixa, quantidade e mercado de destino. A VIOX ajudará a identificar a série e a configuração publicadas adequadas.
