SERIE LW26 & LW30
Interruttori rotativi per il controllo dei circuiti & Isolamento del carico
Confronta l'interruttore a camme rotativo LW26 VIOX ELECTRIC per funzioni di controllo configurabili con l'interruttore di sezionamento sotto carico LW30 per la commutazione e l'isolamento delle apparecchiature. Verifica i requisiti di funzione operativa, corrente, tensione, montaggio e contatto prima di ordinare.
INIZIARE CON IL SERVIZIO DI COMMUTAZIONE
Quale funzione ti serve?
Le due serie possono sembrare simili a prima vista, ma risolvono compiti di controllo e isolamento differenti.
Famiglia consigliata
Interruttore a camme rotativo LW26
Utilizzare LW26 quando il risultato richiesto dipende da un angolo di commutazione definito, un programma di contatti o un comportamento operativo mantenuto e a ritorno a molla.
Visualizza dati prodotto LW26Famiglia consigliata
Interruttore di disconnessione del carico LW30
Utilizzare LW30 quando il compito principale è la commutazione manuale del carico e l'isolamento visibile dell'apparecchiatura, con la categoria di utilizzo e la disposizione di montaggio esatte confermate.
Visualizza dati prodotto LW30CONFRONTO MODELLI
Confronta LW26 e LW30
Utilizzare le pagine del modello per le classificazioni complete e le combinazioni di ordinazione. Confermare la configurazione esatta rispetto al circuito previsto.
| Fattore di selezione | LW26 Interruttore a camma rotante | LW30 Interruttore di sezionamento carico |
|---|---|---|
| Funzione principale | Selezione del circuito, commutazione e sequenze di controllo | Commutazione e isolamento del carico delle apparecchiature |
| Gamma di corrente nominale | 10–315A | 20–100A |
| Gamma di tensione pubblicata | Fino a 440V AC o 240V DC | Fino a 440V AC, 50Hz |
| Schema operativo | 30°, 45°, 60° o 90°; mantenuto, ritorno a molla o combinato | Funzione di disconnessione del carico manuale ON/OFF |
| Input chiave per l'ordine | Programma di contatto, angolo di commutazione, maniglia e montaggio | Corrente, categoria di utilizzo, poli, maniglia e involucro |
| Opzioni di montaggio | Disposizioni multiple di pannelli e installazioni per configurazione | Montaggio su quadro, su pannello lucchettabile, a foro singolo o configurazione chiusa opzionale |
| Uso tipico | Quadri di controllo, selezione strumenti, comandi di controllo motore | Commutazione principale di macchinari, HVAC, pompe e apparecchiature |
| Dettagli del prodotto | Visualizza LW26 | Visualizza LW30 |

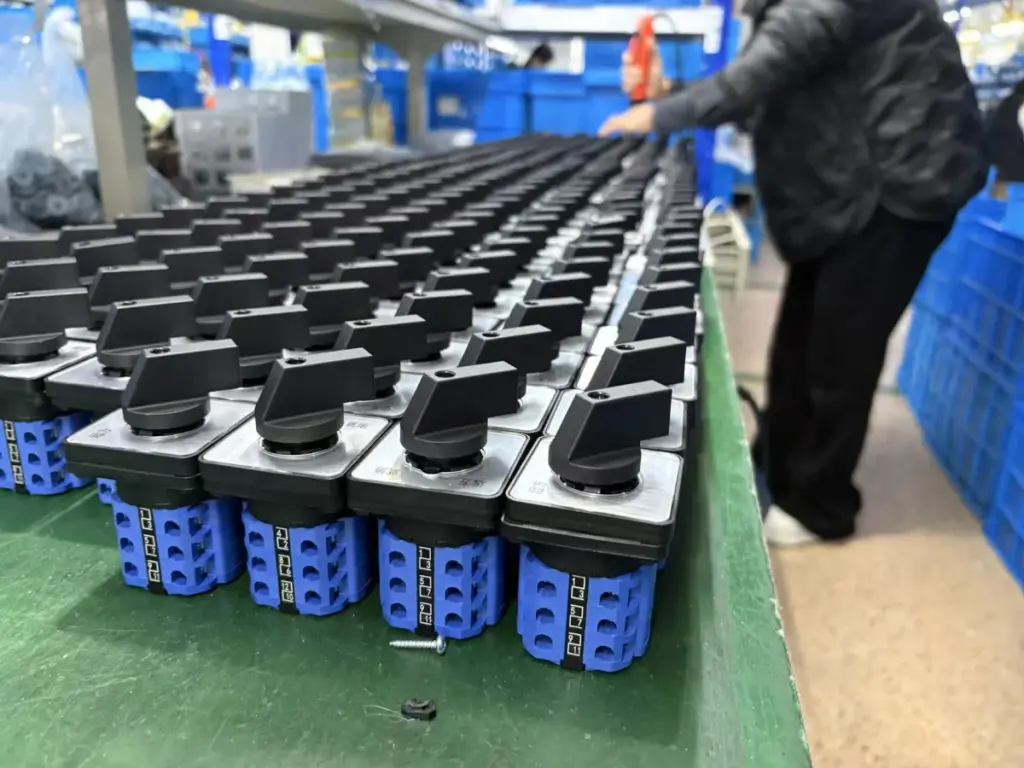

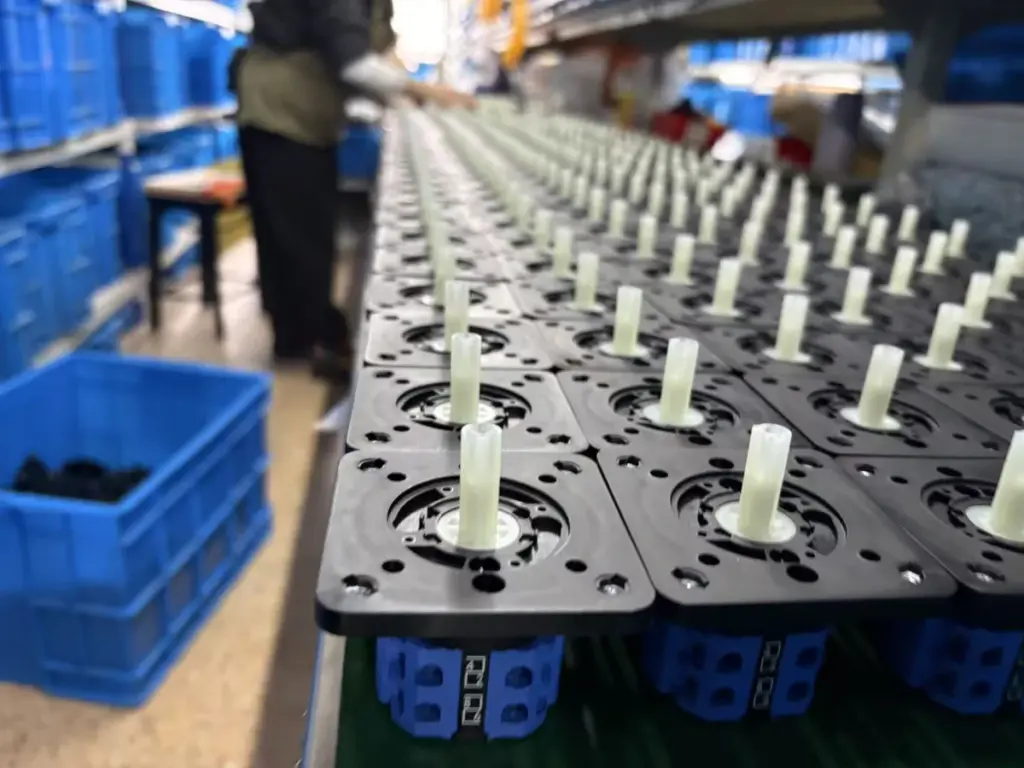

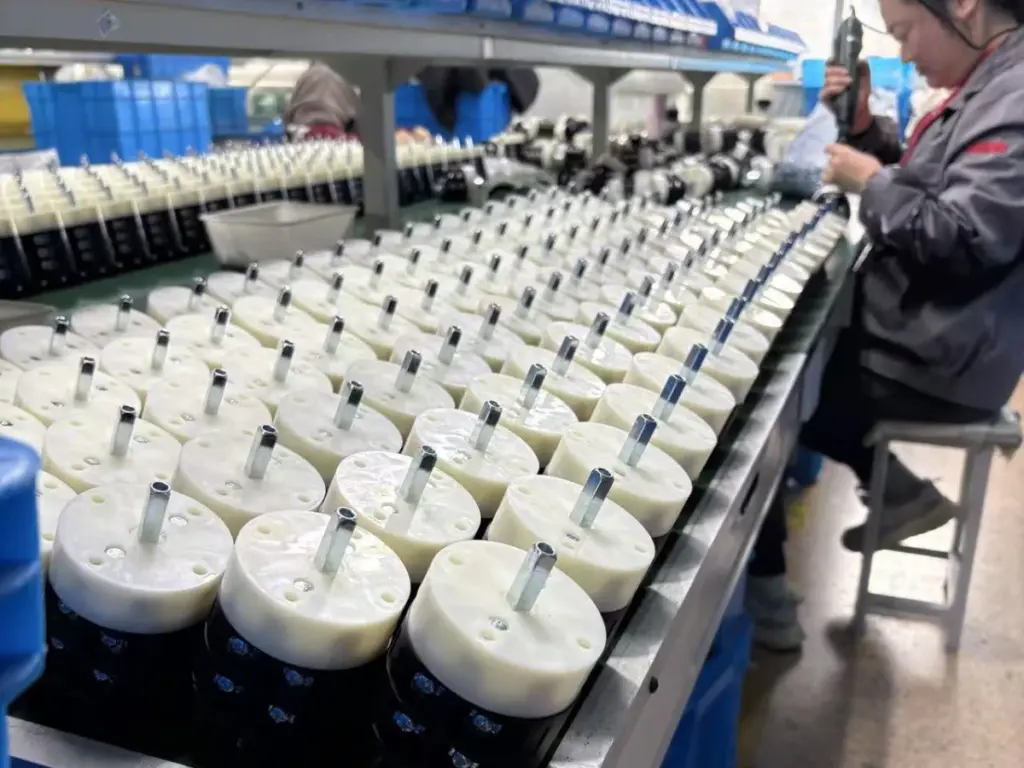

All'interno della produzione di interruttori a camme rotativi
Le viste reali dell'officina mostrano il prodotto che passa dai meccanismi assemblati all'assemblaggio al banco fino ai lotti di interruttori completati.



ROUTING APPLICAZIONI
Abbinare la serie all'attività dell'apparecchiatura
L'applicazione è il punto di partenza. La corrente esatta, la tensione, il carico dei contatti e la categoria di commutazione richiedono ancora una verifica a livello di circuito.
Quadri di controllo e selezione strumenti
Scegliere misuratori, circuiti o stati operativi tramite un programma di contatti definito.
Circuiti di macchinari e controllo motori
Utilizzare un programma di commutazione configurato per compiti di controllo dopo aver verificato il carico esatto e la sequenza.
Apparecchiature HVAC e di ventilazione
Fornire commutazione e isolamento locali per i flussi di lavoro di assistenza e manutenzione delle apparecchiature.
Commutazione principale pompe e apparecchiature
Utilizzare come sezionatore manuale a livello di apparecchiatura quando il servizio dichiarato corrisponde all'installazione.
VERIFICA ORDINE
Crea una specifica per interruttori pronta per la quotazione
Invia le informazioni che modificano la disposizione di commutazione interna, non solo la corrente nominale.
Configura LW26
- Corrente e tensione operativa richieste
- Circuito di controllo AC o DC
- Programma di contatto o schema di commutazione
- Angolo di commutazione e numero di posizioni
- Comportamento mantenuto o a ritorno a molla
- Maniglia, piastra e disposizione di montaggio
Configura LW30
- Corrente, poli e tensione operativa richiesti
- Tipo di carico e categoria di utilizzo applicabile
- Montaggio su quadro, su pannello lucchettabile o a foro singolo
- Installazione aperta o chiusa
- Grado di protezione IP richiesto per l'intero assemblaggio
- Maniglia, etichettatura e requisiti OEM
CENTRO INFORMAZIONI COMMUTATORI ROTATIVI
Seleziona, cabla e verifica il servizio di commutazione
Utilizzare sei domande tecniche comuni prima di specificare un interruttore a camme rotativo o un interruttore di carico.
FONDAMENTI DEGLI INTERRUTTORI A CAMME
Interruttori a camme rotanti: La guida definitiva al controllo elettrico versatile
GUIDA ALLA SELEZIONE
Commutatore A Camme Guida: Principi Tecnici, Tipi, & I Criteri Di Selezione (2025)
CONFRONTO INTERRUTTORI
Commutatore a camma rotativa contro interruttore a levetta: quale scegliere?
RIFERIMENTO CABLAGGIO
Schema di cablaggio del commutatore a camme: Guida all'installazione passo dopo passo
SERVIZIO MOTORE E DIMENSIONAMENTO
Stop ai guasti dei commutatori rotativi: la guida in 3 passaggi per il dimensionamento del controllo motore da parte dell'ingegnere
TERMINOLOGIA DI ISOLAMENTO
Isolatore vs Sezionatore vs Interruttore-sezionatore vs Interruttore di manovra-sezionatore: qual è la differenza
DOMANDE TECNICHE
FAQ sulla selezione degli interruttori rotativi
Utilizzare queste risposte per selezionare una famiglia, quindi verificare il modello esatto rispetto al circuito e all'installazione.
Qual è la differenza principale tra LW26 e LW30?
LW26 è un interruttore a camme rotativo configurabile per sequenze di selezione, commutazione e controllo. LW30 è un interruttore di disconnessione del carico per la commutazione e l'isolamento delle apparecchiature.
LW26 può essere selezionato solo in base alla corrente nominale?
No. Anche il programma di contatto, il numero di posizioni, l'angolo di commutazione, il comportamento di ritorno, la tensione e il ciclo di carico fanno parte della selezione.
LW30 può essere utilizzato come interruttore generale di un'apparecchiatura?
È destinato a compiti di commutazione del carico e isolamento, ma è necessario confermare la corrente esatta, i poli, la tensione, la categoria di utilizzo, l'involucro e i requisiti di installazione applicabili.
Quali informazioni devo inviare per un preventivo?
Invia la serie preferita, la corrente, la tensione, i poli o il programma dei contatti, il tipo di carico, le posizioni di commutazione, il montaggio, l'involucro, la quantità, il mercato di destinazione e i requisiti OEM.
SUPPORTO ALLA CONFIGURAZIONE
Hai uno schema di commutazione o una specifica dell'apparecchiatura?
Condividere il ciclo del circuito, i valori nominali, il montaggio e la quantità. VIOX ELECTRIC aiuterà a identificare la configurazione LW26 o LW30 appropriata per il preventivo.
