Un dispositivo de protección contra sobretensiones (SPD) montado en panel depende de un sistema eléctrico correctamente conectado y de una conexión corta y de baja impedancia a la tierra de protección (PE) o al punto de puesta a tierra del equipo especificado por el fabricante. La solución normal no es omitir la barra de puesta a tierra del panel y tender un conductor aislado hacia una varilla de puesta a tierra independiente. Un electrodo no conectado, una conexión neutro-tierra no autorizada o una conexión del SPD excesivamente larga pueden crear riesgos eléctricos y reducir la protección.
Cuando un protector contra sobretensiones parezca ineficaz, investigue la ruta de protección completa: puesta a tierra del sistema, conexión equipotencial, longitud de la conexión, modos de protección, estado del dispositivo y coordinación. Una ventana de estado verde por sí sola no puede verificar los seis puntos.
Puntos Clave
- Conecte el SPD al borne de tierra de protección (PE) o de puesta a tierra del equipo aprobado, a la barra de puesta a tierra equipotencial o a cualquier otro punto de conexión explícitamente permitido por las instrucciones del producto y la normativa aplicable.
- Nunca conecte un SPD a una varilla de puesta a tierra independiente y aislada que no esté integrada con el electrodo de puesta a tierra y el sistema de conexión equipotencial del edificio.
- Acorte el toda la ruta de conexión del SPD, incluyendo la línea, cualquier dispositivo de desconexión o respaldo requerido, y PE; no simplemente la distancia desde el panel hasta el suelo.
- Mantenga el neutro y la puesta a tierra del equipo separados en subpaneles donde las reglas de instalación y del sistema aplicables requieran la separación.
- La resistencia del suelo, la continuidad, el rendimiento ante corrientes de falla y la impedancia de sobretensión de alta frecuencia son mediciones diferentes; ningún número único de resistencia de tierra demuestra que una instalación de SPD sea efectiva.
- La apertura de equipos energizados, el cambio de conductores de unión, la adición de electrodos o la corrección de conexiones de servicio y subpaneles requieren un electricista calificado.
Lo que realmente hace un protector contra sobretensiones de panel
Un SPD limita la tensión transitoria entre los conductores conectados a sus modos de protección declarados. Dependiendo de su diseño y del sistema eléctrico, esos modos pueden incluir fase a neutro, fase a PE, neutro a PE o fase a fase.
Durante una sobretensión, el dispositivo proporciona una trayectoria de corriente controlada temporal y limita la diferencia de tensión que aparece entre los conductores protegidos. No absorbe todos los eventos de rayos, no evita permanentemente todas las sobretensiones ni envía cada sobretensión directamente al suelo a través de un cable dedicado.
El objetivo de ingeniería útil es conexión equipotencial: mantener los conductores relevantes, los bastidores de los equipos y las interfaces protegidas a un potencial suficientemente similar durante el transitorio. El sistema de electrodos de puesta a tierra contribuye a la instalación general, pero la trayectoria de conexión local y la impedancia de conexión influyen fuertemente en la tensión que aparece en el equipo protegido.
Para conocer la terminología y el funcionamiento del dispositivo, consulte qué es un dispositivo de protección contra sobretensiones.

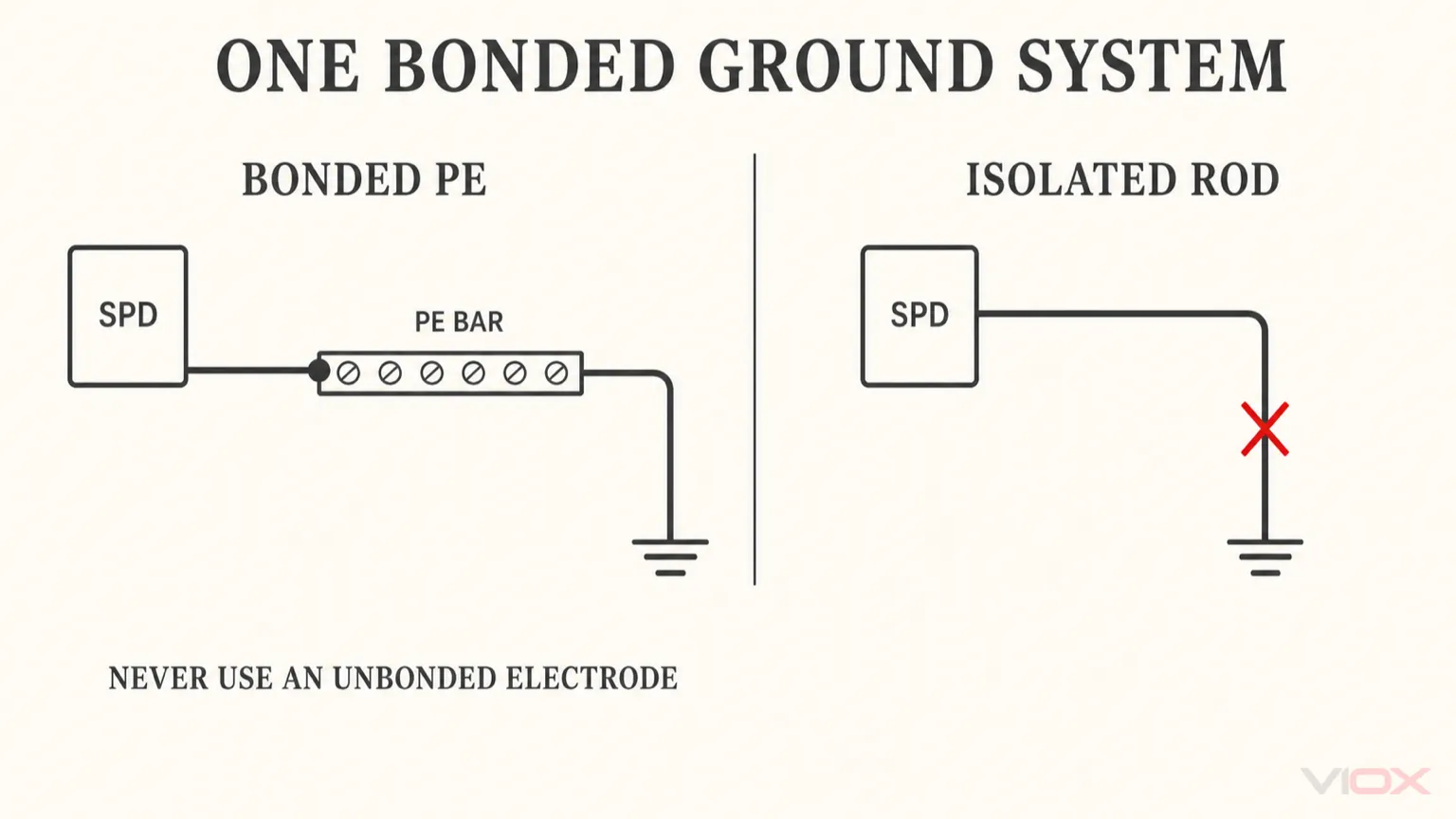

El peligroso mito de la puesta a tierra: “Conecte el SPD directamente a su propia varilla de puesta a tierra”
Un SPD normalmente hace referencia al sistema de tierra de protección existente y correctamente conectado del sistema eléctrico. La documentación del fabricante determina el punto de conexión permitido exacto.
Instrucciones de instalación de SPD de Schneider Electric advierten explícitamente contra la conexión del dispositivo a una tierra aislada separada y describen la conexión del sistema de electrodos de puesta a tierra de servicio a otros electrodos aplicables y componentes conductores del edificio.
La distinción es sencilla:
| Disposición propuesta | Evaluación de ingeniería | Acción apropiada |
|---|---|---|
| PE del SPD conectado mediante un conductor corto aprobado a la barra de puesta a tierra conectada del panel | Típicamente la disposición prevista cuando las instrucciones del producto, la topología del sistema y el código lo permiten. | Verifique la continuidad, el tendido de los conductores, los bornes y los requisitos del fabricante. |
| SPD conectado a una varilla aislada sin conexión equipotencial al sistema de puesta a tierra del edificio | Peligroso: las referencias separadas pueden desarrollar diferentes voltajes durante fallas o sobretensiones. | No lo utilice; haga que un electricista cualificado evalúe el cumplimiento de la conexión equipotencial y la puesta a tierra. |
| Electrodo adicional integrado en el sistema de electrodos de puesta a tierra del edificio | Puede ser apropiado cuando se diseña y conecta según las normas locales. | Trátelo como un proyecto de puesta a tierra para toda la instalación, no como un sustituto de la conexión PE especificada para el SPD. |
| SPD conectado a una tubería metálica aleatoria, a la superficie de un armario o a un componente estructural | No es seguro a menos que ese punto se verifique como una terminación aprobada, continua y conectada a tierra adecuadamente. | Utilice el punto de puesta a tierra especificado por el fabricante o una alternativa verificada que cumpla con la normativa. |
| Neutro del SPD conectado a PE en un subpanel aguas abajo | Puede infringir la separación requerida entre neutro y tierra e introducir rutas de corriente no deseadas. | No añada ni mueva una conexión entre neutro y tierra; haga que la topología sea revisada por un profesional. |
Tener múltiples electrodos no es intrínsecamente incorrecto. El problema son los electrodos no conectados entre sí y referenciados por separado. Un sistema de electrodos de puesta a tierra diseñado correctamente puede contener múltiples electrodos interconectados mientras mantiene la referencia de conexión equipotencial común requerida.
¿Necesita un SPD un cable de tierra dedicado?
Necesita la conexión de puesta a tierra o equipotencialidad especificada por su fabricante. Algunos dispositivos tienen un conductor o borne PE dedicado; otros se conectan a través de una disposición de panel integrada aprobada.
“Dedicado” describe la conexión prevista del dispositivo, no un permiso para omitir el sistema de conexión equipotencial de protección del edificio, instalar una varilla independiente o crear una unión neutro-tierra separada.
¿Por qué la longitud del cable puede aumentar la tensión de paso?
El nivel de protección de tensión publicado de un SPD se establece en el dispositivo bajo condiciones de prueba definidas. La tensión instalada en el equipo protegido puede ser mayor porque la corriente de sobretensión a través de los conductores de conexión produce una caída de tensión adicional.
La relación que lo rige es:
Tensión transitoria adicional ≈ inductancia del conductor × tasa de cambio de la corriente de sobretensión
ΔU ≈ L × di/dtEsta es una relación conceptual, no una predicción universal. La geometría real del conductor, la forma de onda de la sobretensión, la distribución de la corriente, el acoplamiento, el modo de conexión y la disposición de la instalación determinan el resultado.
Schneider Electric explica que las conexiones más largas del SPD aumentan la caída de tensión inductiva y recomienda el recorrido más corto posible sin curvas innecesarias. Las preguntas frecuentes técnicas sobre SPD de DEHN analizan un criterio de trayectoria de conexión total de 0.5 m en un contexto de nivel de protección específico. Ese valor debe interpretarse junto con las instrucciones del producto aplicables, el marco de instalación, el diseño del sistema y la resistencia del equipo protegido, no como un límite legal universal para todos los SPD a nivel mundial.

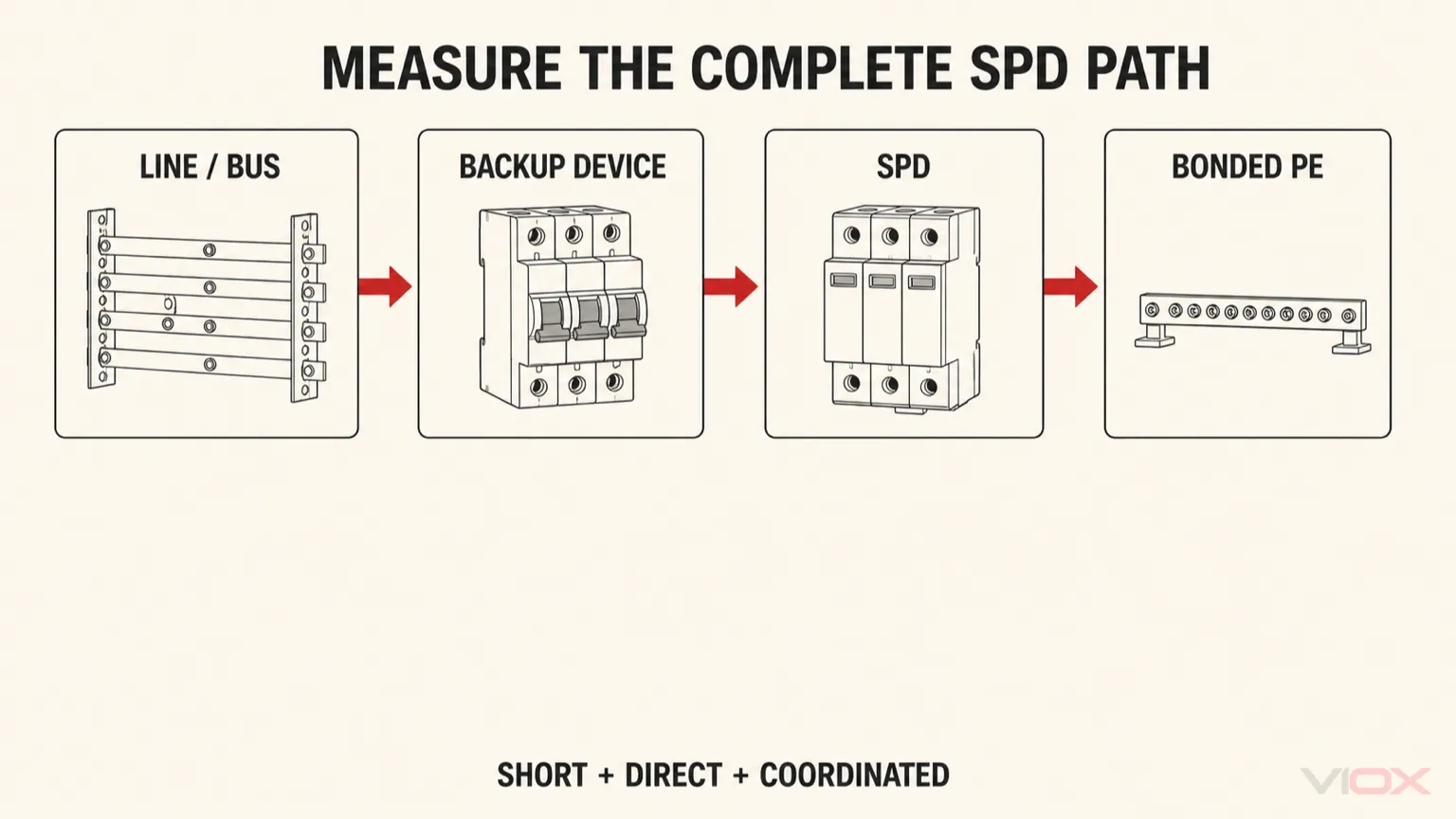

Mida la trayectoria de conexión completa
La ruta importante es el camino entre los conductores protegidos, el SPD, cualquier dispositivo de desconexión externa o protección de respaldo requerido y el borne de PE aprobado.
Línea o barra protegida → dispositivo de respaldo requerido → SPD → borne de PE equipotencialUn cable de puesta a tierra corto por sí solo no compensa un conductor de fase largo. Por el contrario, un conductor de electrodo de puesta a tierra del edificio largo no significa automáticamente que un SPD de panel deba omitir su barra de puesta a tierra local equipotencial.
Las mejoras prácticas de diseño incluyen ubicar el SPD cerca del bus protegido y del borne de PE adecuado, evitando bucles innecesarios, siguiendo métodos de canalización aprobados y seleccionando equipos compatibles con el panel cuando estén disponibles. El tamaño del conductor, el par de apriete del borne, la protección mecánica, el uso de conductos y el espaciado deben seguir las normas del fabricante y las reglas de instalación locales. No existe una prohibición universal sobre los conductos metálicos ni una regla universal de separación de 12 pulgadas para todos los conductores de SPD.
Para conocer el procedimiento completo de instalación y canalización de conductores, consulte el guía de cableado e instalación de SPD.
Panel principal frente a subpanel: dónde deben ir el neutro y la tierra
La relación permitida entre el neutro y la tierra de protección depende de la configuración del suministro, el equipo de servicio, la topología de puesta a tierra y el código local.
En muchas instalaciones norteamericanas, la conexión de unión principal se realiza en el equipo de servicio o en otra ubicación explícitamente permitida por las reglas aplicables. Los subpaneles aguas abajo generalmente mantienen barras de neutro aisladas y barras de puesta a tierra de equipos unidas por separado.
Un SPD instalado en un subpanel no debe utilizarse para crear una unión adicional entre neutro y tierra. Siga su diagrama de cableado e identifique qué conductores corresponden a sus modos de protección declarados. Un dispositivo puede contener un modo de protección N-a-PE sin autorizar un puente permanente externo entre neutro y tierra.
Para instalaciones basadas en IEC, la conexión correcta también depende del esquema de conexión a tierra:
| Disposición del sistema | Implicación de la puesta a tierra del SPD | Qué requiere verificación |
|---|---|---|
| TN-S | El neutro y el PE son conductores separados en la ubicación del SPD. | Modos de protección correctos, continuidad del PE y ausencia de conexión N-PE no autorizada. |
| TN-CS | Existe un conductor PEN combinado aguas arriba, con separación en el punto diseñado. | Lado de instalación correcto de la división del PEN y cumplimiento con la disposición real de la red. |
| TT | La instalación utiliza su propia disposición de electrodo de tierra como parte del sistema de protección diseñado. | Configuración de SPD adecuada, comportamiento N-PE, coordinación de dispositivos de corriente residual y normas de instalación aplicables. |
| IT, sin puesta a tierra o con puesta a tierra mediante resistencia | El comportamiento fase-tierra y las condiciones de falla difieren de los sistemas con puesta a tierra sólida. | Idoneidad del SPD declarada específicamente para la topología real y las posibles sobretensiones temporales. |
El electrodo local de una instalación TT es parte de su sistema de puesta a tierra diseñado. Es no permiso para conectar un SPD a un electrodo separado y aislado fuera del esquema de conexión equipotencial requerido de la instalación.
Cinco comprobaciones para un posible problema de puesta a tierra del SPD
1. Confirme el estado del dispositivo sin abrir el equipo bajo tensión
Busque la ventana de estado definida por el fabricante, el contacto de alarma, la pantalla o el mensaje de monitoreo donde sea visible de forma segura. Un indicador fallido, un módulo faltante, un dispositivo de protección asociado disparado, una envolvente dañada, una decoloración por calor o un olor a quemado justifican una evaluación profesional.
No interprete un indicador verde como prueba de que el sistema eléctrico de puesta a tierra, la geometría de conexión o la selección del dispositivo sean correctos. El indicador generalmente informa sobre una condición específica del dispositivo, no sobre la integridad de toda la instalación.
Para el reemplazo y el envejecimiento, consulte vida útil del SPD industrial y envejecimiento del MOV.
2. Rastree la referencia de equipotencialidad prevista
Un electricista cualificado debe confirmar que el borne PE del SPD se conecta a un punto de equipotencialidad aprobado y que el panel relevante, los bastidores de los equipos, las interfaces de servicio y el sistema de electrodos de puesta a tierra siguen el diseño de puesta a tierra y equipotencialidad aplicable.
Inspeccione en busca de conexiones sueltas o dañadas, corrosión, puentes de equipotencialidad faltantes, uso compartido de bornes no aprobado y conexiones accidentales a estructuras metálicas aisladas. La apariencia visual por sí sola no puede establecer la continuidad eléctrica.
3. Evalúe toda la geometría de conexión del SPD
Identifique la conexión de la línea protegida, el dispositivo de protección externo requerido, los bornes del SPD y el retorno de PE. Evalúe la longitud total de la conexión, las curvas innecesarias, los bucles y la disposición del panel frente a las instrucciones del producto y la guía de instalación aplicable.
Si la disposición existente es inusualmente larga, puede ser preferible la reubicación, una terminación equipotencial alternativa aprobada, un SPD más adecuado compatible con el panel o un dispositivo adicional coordinado aguas abajo. No redirija de forma independiente los conductores energizados ni altere la conexión equipotencial de protección.
4. Adapte el SPD al sistema eléctrico real
Verifique la tensión del sistema, la configuración de puesta a tierra, los modos de protección, la tensión máxima de funcionamiento continuo, el nivel de protección de tensión, la corriente de falla prospectiva y el fusible o interruptor automático externo requerido.
Un SPD diseñado para un sistema sólidamente puesto a tierra puede no ser adecuado para un sistema sin puesta a tierra o puesto a tierra mediante resistencia. La documentación de instalación de Schneider distingue específicamente las configuraciones de puesta a tierra al determinar la idoneidad del dispositivo.
Utilice cómo leer una hoja de datos de un SPD para la verificación específica del modelo y la comparación de SPD Tipo 1 frente a Tipo 2 frente a Tipo 3 cuando la clasificación o la posición de instalación no estén claras.
5. Comprobación de otras rutas de entrada y coordinación
Los conductores de alimentación, Ethernet, coaxiales, de instrumentación e interedificios pueden introducir diferentes rutas de sobretensión. Cuando se necesite protección, dichas interfaces deben hacer referencia al esquema de conexión equipotencial coordinado de la instalación, utilizando protectores adecuados para la función de su propio circuito.
Un SPD de alimentación de cuadro no sustituye a un SPD de línea de señal correctamente seleccionado. Del mismo modo, un dispositivo de punto de uso debe coordinarse con la protección aguas arriba e instalarse de acuerdo con su propia homologación, instrucciones y normas de mercado, no con una distancia de separación asumida universalmente.
Para interfaces de datos y control, utilice la guía de selección de protectores contra sobretensiones de señal.
¿Determina la resistencia de tierra si un SPD funciona?
La resistencia del electrodo de puesta a tierra puede ser importante para el diseño general de la instalación y debe cumplir con el código, el esquema de protección y los requisitos de ingeniería aplicables. Sin embargo, una medición de la resistencia del suelo no establece por sí sola una protección contra sobretensiones eficaz.
DEHN afirma que no se requiere universalmente ningún valor específico de resistencia de tierra para la puesta a tierra de un SPD y enfatiza la conexión equipotencial. Evite afirmaciones como “todo SPD requiere menos de 5 ohmios” o “25 ohmios garantizan la protección” a menos que un proyecto, jurisdicción, fabricante o sistema eléctrico específico imponga explícitamente ese criterio.
Las preguntas relevantes son diferentes:
- ¿Es el sistema de puesta a tierra y conexión equipotencial de protección conforme y continuo?
- ¿Está el SPD conectado en un punto aprobado?
- ¿Están las interfaces protegidas referenciadas al sistema de conexión equipotencial coordinado?
- ¿Es la conexión lo suficientemente corta para el nivel de protección instalado requerido?
- ¿Es el dispositivo apropiado para la topología del sistema y la corriente de falla disponible?
- ¿Es necesaria una protección adicional aguas abajo para equipos sensibles?
Cuándo detenerse y llamar a un electricista cualificado
No abra equipos de servicio energizados, retire cubiertas, instale una varilla de puesta a tierra, desconecte un conductor de puesta a tierra, mueva una unión neutro-tierra ni pruebe bornes bajo tensión a menos que esté cualificado y autorizado.
Solicite una evaluación profesional inmediata cuando haya olor a quemado, sobrecalentamiento visible, conductores dañados, un electrodo sin conexión a tierra, conexiones neutro-tierra inexplicables, un indicador de SPD fallido, daños recurrentes en los equipos o incertidumbre sobre la topología de puesta a tierra real.
Proporcione al electricista el modelo de SPD, la ubicación de la instalación, el tipo de panel, la tensión del sistema, la disposición de puesta a tierra conocida, la indicación de estado y los detalles del equipo afectado. Solicite la confirmación del diagrama de cableado del fabricante, el punto de unión aprobado, la trayectoria total de conexión, la protección de respaldo, la compatibilidad con la corriente de falla y cualquier protección coordinada aguas abajo necesaria.
Un protector contra sobretensiones de panel eficaz no se define por el trozo de suelo más cercano. Se define por un SPD seleccionado correctamente y conectado a través de una trayectoria segura, corta y verificada a la instalación sistema de protección común y debidamente conectado a tierra.
