A مفتاح الكامة الدوار عادةً ما يكون الخيار الأفضل عندما يجب أن ينتج مقبض واحد برنامج تبديل محدد متعدد الأوضاع أو متعدد نقاط التلامس. أما الـ A مفتاح تبديل فعادةً ما يكون الخيار الأبسط عندما تكون وظيفة ذات حالتين أو ثلاث حالات يتم تشغيلها بواسطة ذراع كافية. ومع ذلك، فإن شكل المشغل لا يحدد المهمة الكهربائية: يجب أن يتمتع أي من الجهازين بتصنيفات ووظيفة تبديل معلنة مناسبة للدائرة الفعلية.
هذا التمييز مهم لأن “دوار”، و“تبديل”، و“اختيار”، و“كام” لا تصف نفس الخاصية. يصف الدوار والتبديل كيفية تحرك المشغل. ويصف الاختيار ما يسمح المشغل للمستخدم باختياره. ويصف الكام إحدى الطرق الداخلية لتشغيل نقاط التلامس. الدليل المصاحب لـ أنواع مفاتيح الاختيار ومنطق نقاط التلامس يفصل هذه الطبقات بالتفصيل. تحدد ورقة البيانات - وليس المقبض - ما إذا كان الجهاز مخصصاً لإشارة تحكم، أو دائرة تحكم حثية، أو دائرة محرك، أو عزل، أو أي مهمة أخرى لتبديل الأحمال.

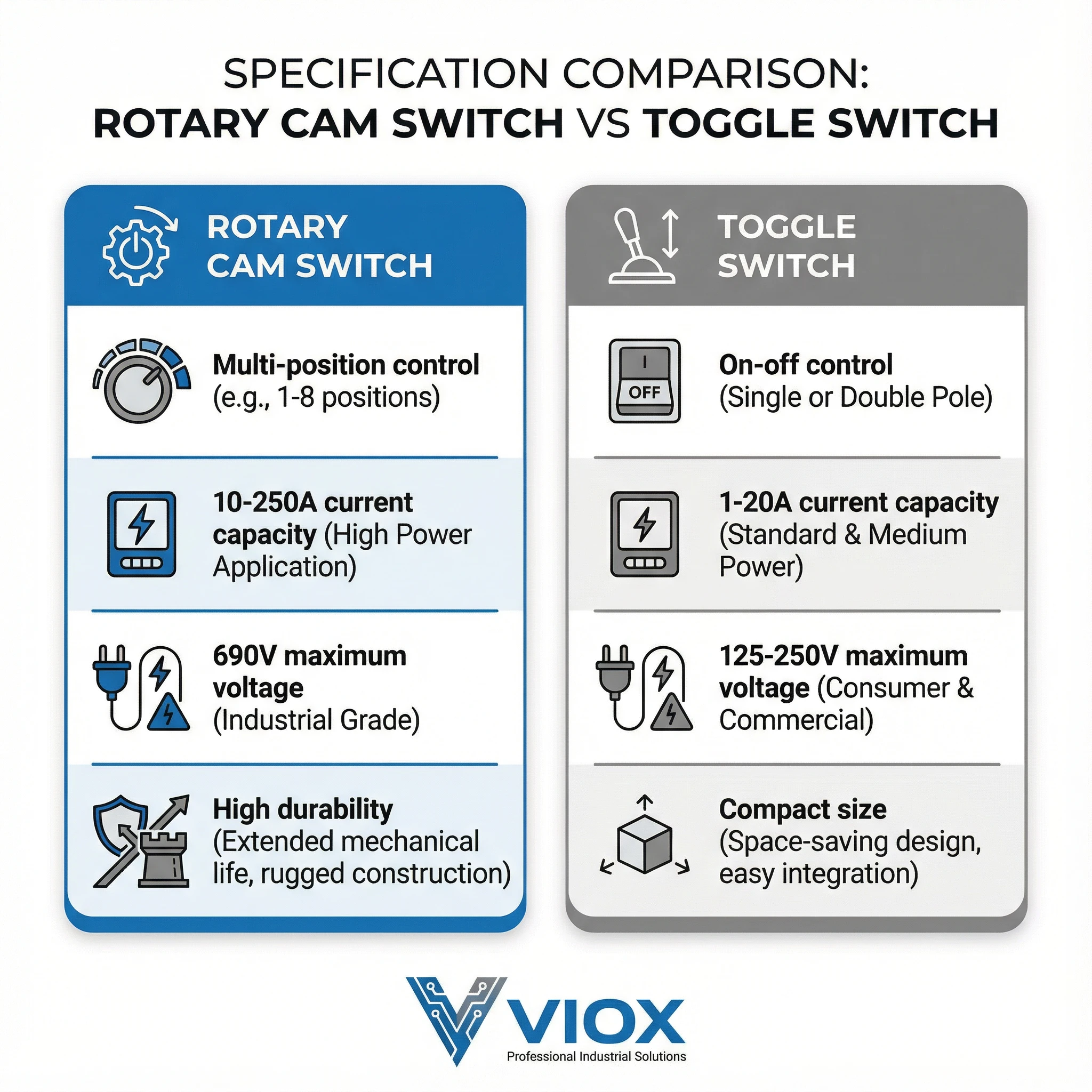

مفتاح الكام الدوار مقابل مفتاح التبديل: مصفوفة القرار السريع
| عامل القرار | مفتاح تحويل دوار | مفتاح تبديل | ما يجب التحقق منه |
|---|---|---|---|
| حركة المشغل | يدور المقبض عبر أوضاع محددة | تتحرك العتلة بين أوضاع محددة | عدد الأوضاع، والزاوية، ونقاط التثبيت، والعلامات |
| هيكلية نقاط التلامس | يمكن لبروفايل الكامة تنسيق عدة مجموعات من نقاط التلامس في كل وضع | عادةً ما يكون ترتيباً أبسط للأقطاب والرميات، على الرغم من اختلاف الأنواع الصناعية | مخطط نقاط التلامس أو برنامج التبديل |
| أفضل ملاءمة وظيفية | اختيار متعدد الأوضاع، وتغييرات منسقة في الدائرة، وتسلسلات محددة ميكانيكياً | تحكم بسيط في التشغيل/الإيقاف (ON/OFF)، أو التبديل، أو التحكم اللحظي | حالات الدائرة المطلوبة، وليس المظهر الخارجي |
| إجراء الإرجاع | قد تتوفر أوضاع ثابتة، أو إرجاع بنابض، أو إجراء مختلط | قد تتوفر إجراءات ثابتة أو لحظية | أي الأوضاع يتم تثبيتها وأيها يتم إرجاعها |
| الحمل الكهربائي | قد يكون مفتاح تحكم أو جهاز تبديل أحمال، وذلك اعتماداً على معيار المنتج المعلن عنه والقدرات المقننة | قد يكون مفتاح إشارة أو تحكم أو تبديل أحمال، وذلك اعتماداً على القدرات المقننة المعلن عنها | جهد/تيار التشغيل المقنن، وفئة الاستخدام، ونوع الحمل |
| عدد الدوائر | مناسب جداً لتغيير عدة نقاط تلامس وفقاً لوضعية عمود دوران واحدة | غالباً ما يتم اختياره لتغيير نقطة تلامس واحدة أو بضع نقاط تلامس مباشرة | عدد مسارات التلامس المستقلة |
| واجهة المشغل | مؤشر وضعية واضح وأنماط تشغيل مُعنونة | حركة ذراع سريعة وحالة فيزيائية واضحة | متطلبات العوامل البشرية والوقاية |
| اختبار الاستبدال | مطابقة برنامج التبديل الكامل وواجب العمل | مطابقة الأقطاب، ونقاط التلامس، والإجراء، وواجب العمل | لا تقم بالاستبدال بناءً على مظهر اللوحة فقط |
القاعدة العملية بسيطة: استخدم مفتاح كامة دوار لأنك بحاجة إلى برنامج التبديل الخاص به، وليس لمجرد أنك تفضل مقبضاً مستديراً. استخدم مفتاح تبديل لأن تغيير حالته الأبسط ينجز المهمة، وليس لأن كل مفتاح تبديل قابل للتبادل.

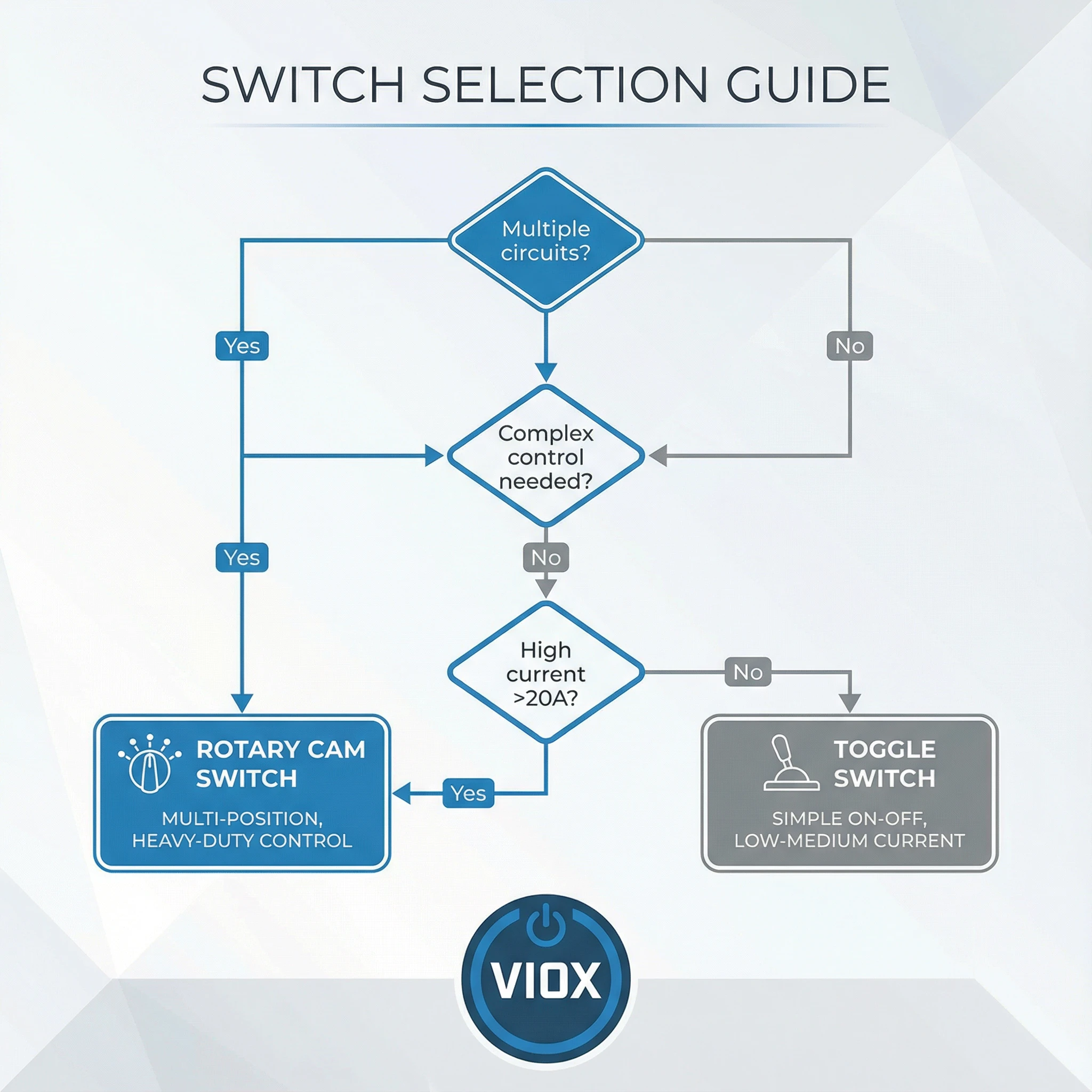

ثلاثة أسئلة تمنع الاختيار الخاطئ
١. كيف يجب أن يتحرك المشغل؟
يدور المشغل الدوار عبر أوضاع محددة مثل ٠–١–٢, إيقاف–تشغيل (OFF–ON)أو يدوي–إيقاف–تلقائي (HAND–OFF–AUTO). يحرك مشغل التبديل ذراعاً بين الأوضاع. يؤثر هذا الاختيار على تصميم اللوحة، وبيان الوضع، ومخاطر التشغيل العرضي، وكيفية تفاعل المشغل مع الآلة.
لا تكشف الحركة عن الدائرة الداخلية. قد يقوم مشغلان دواران متشابهان بصرياً بتشغيل ترتيبات تلامس مختلفة تماماً. وبالمثل، يمكن أن يختلف مفتاحا تبديل لهما نفس الذراع في عدد الأقطاب، والحركة اللحظية، والتصنيف الكهربائي.
٢. ما هي حالة التلامس المطلوبة في كل وضع؟

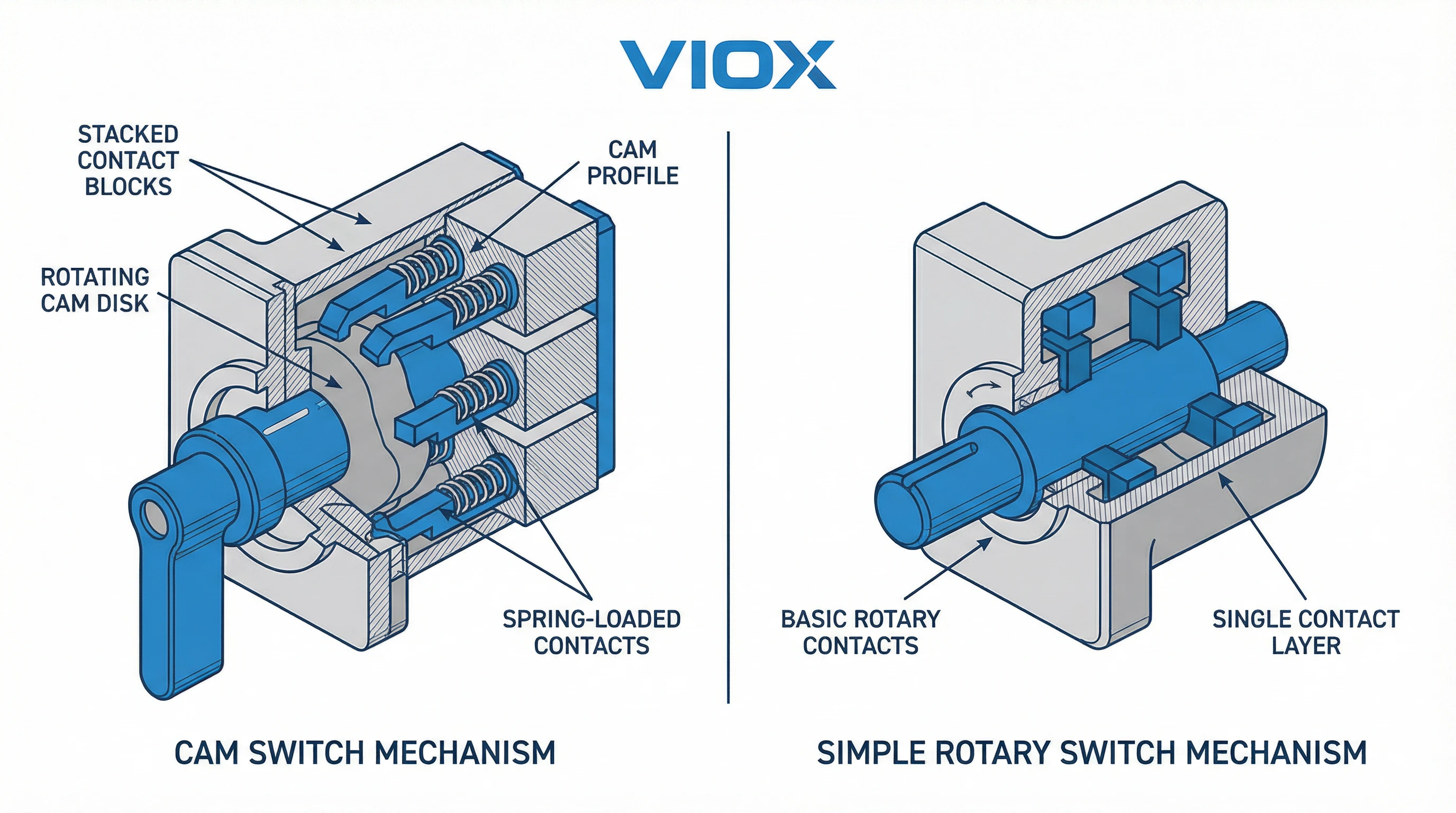

يستخدم مفتاح الكامة الدوار ملف تعريف كامة واحد أو أكثر لتشغيل مجموعات التلامس أثناء دوران العمود. يمكن لبرنامج التبديل جعل عدة دوائر تتغير معاً وفق نمط محدد مسبقاً. وهذا مفيد لوظائف مثل اختيار الأجهزة، أو اختيار المصدر، أو منطق التحكم في اتجاه المحرك عندما يكون المنتج المحدد مصنفاً لهذا الغرض.
غالباً ما يتم وصف مفتاح التبديل (toggle switch) من خلال أقطابه ورمياته - على سبيل المثال، أحادي القطب أحادي الرمية أو ثنائي القطب ثنائي الرمية - ولكن العلامات وحدها لا تحدد كل الخصائص. تحقق من مخطط طرف التوصيل، والحالة الطبيعية، وما إذا كان التشغيل مستمراً أو لحظياً، وما إذا كان أي وضع أوسط مفتوحاً كهربائياً.
للمصطلحات المتعلقة بملامسات مفتوح عادةً ومغلق عادةً، استخدم دليل VIOX لـ حالات ملامسات NO و NC.
3. ما هي الدائرة التي يجب أن تقوم الملامسات بتبديلها فعلياً؟
هذا هو الحد الأهم. قد يقوم مشغل الاختيار في لوحة التحكم بتبديل إشارة تحكم فقط تأمر كونتاكتور أو مدخل وحدة تحكم قابلة للبرمجة. قد يتم تصميم مفتاح كامة مختلف لفتح وغلق حمل معلن مباشرة. هذه ليست مهام متكافئة.
IEC 60947-5-1:2024 يغطي أجهزة دوائر التحكم الكهروميكانيكية وعناصر التبديل المستخدمة لوظائف مثل التحكم، والإشارة، والتعشيق. IEC 60947-3:2020 تغطي المفاتيح، وفواصل الدائرة، ومفاتيح الفصل، ووحدات الدمج مع المصهرات المستخدمة في دوائر التوزيع والمحركات ضمن نطاقها. لا يحدد نمط المقبض تصنيف المنتج ضمن هذه الفئات؛ استخدم إقرار الشركة المصنعة لتحديد الجهاز بدقة.

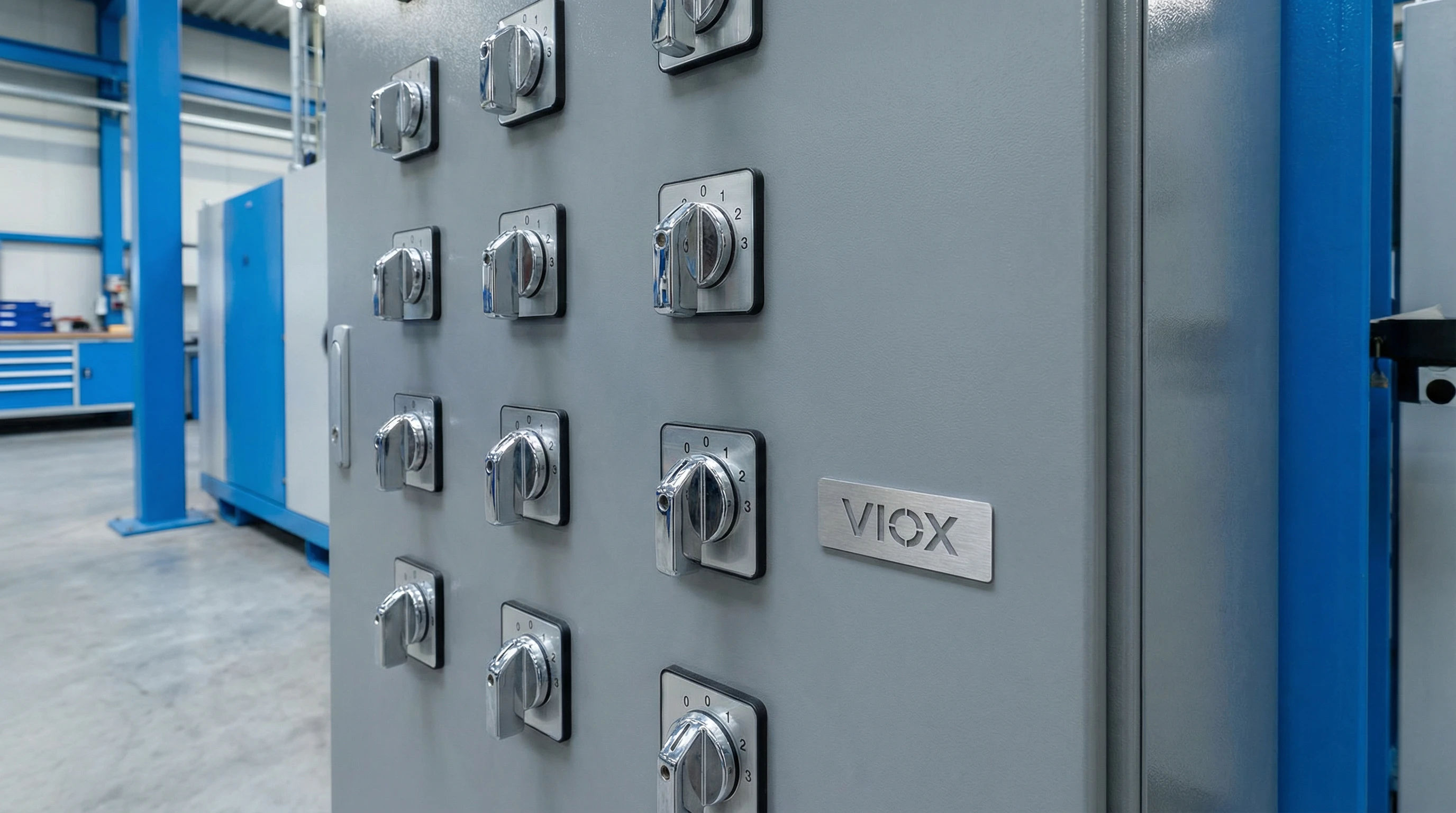

متى يكون مفتاح الكامة الدوار هو الخيار الأنسب
اختر مفتاح كامة دوار عندما يكون المخرج المطلوب موصوفاً بشكل أفضل من خلال جدول يربط الأوضاع بنقاط التلامس بدلاً من حالة تشغيل/إيقاف (ON/OFF) واحدة.
تتضمن الأمثلة:
- اختيار واحدة من عدة نقاط قياس باستخدام جهاز واحد؛;
- إصدار تسلسل أوامر محدد ميكانيكياً للتشغيل الأمامي-الإيقاف-العكسي؛;
- اختيار أوضاع التشغيل بينما تتغير عدة نقاط تلامس مساعدة معاً؛;
- الاختيار بين مسارات الدائرة حيث يكون تسلسل الفصل قبل الوصل (break-before-make) أو أي تسلسل تبديل آخر موثقاً بدقة؛;
- استبدال مفتاح كامة موجود يجب إعادة إنتاج برنامج طرف التوصيل الخاص به بدقة.
إن الهدف الهندسي الحاسم هو برنامج التبديل. قم بتسجيل كل وضع للمقبض عبر الجزء العلوي من الجدول وكل زوج من نقاط التلامس على الجانب. حدد الأزواج المغلقة في كل وضع. إذا كان مفتاح التبديل المرشح لا يمكنه محاكاة هذا الجدول، فإن مطابقة حجم عمود الدوران أو عدد الأوضاع تصبح غير ذات صلة.
للحصول على شرح أعمق لمقاطع الكامة وفئات الأجهزة، راجع VIOX مفتاح الكامة الفني الخاص بـ VIOX. إذا كانت المصطلحات نفسها غير واضحة، فإن مقارنة مفتاح الكامة مقابل المفتاح الدوار توضح سبب كون معظم مفاتيح الكامة الصناعية دوارة، ولكن ليس كل مفتاح دوار هو مفتاح كامة.
متى يكون مفتاح التبديل (Toggle Switch) هو الخيار الأنسب
يكون مفتاح التبديل مناسباً عندما توفر الذراع الواجهة المطلوبة وتحتاج الدائرة فقط إلى تغيير حالة مباشر. تشمل الوظائف الشائعة أمر تمكين/تعطيل مستمر، أو أمر تشغيل لحظي (jog)، أو الاختيار بين حالتي تحكم.
بساطته يمكن أن تحسن سهولة الاستخدام، لكنها لا تلغي الحاجة إلى التحقق. تأكد من:
- عدد الأقطاب ونقاط التلامس؛;
- ما إذا كان كل وضع ثابتاً أو لحظياً؛;
- الحالة الطبيعية وسلوك الوضع الأوسط؛;
- مخطط طرف التوصيل الدقيق؛;
- قدرة التحكم أو الحمل المقدرة عند جهد الدائرة؛;
- متطلبات الغلاف، والإحكام، والبيئة؛;
- الحاجة إلى واقٍ أو مفتاح أو وسيلة أخرى للتحكم في الوصول.
لا تعامل مفتاح التبديل المحمي العادي كجهاز إيقاف طوارئ. تتطلب وظائف إيقاف الطوارئ معدات مصممة خصيصاً وبنية أمان تلبي متطلبات الآلات والسوق المعمول بها.
الحالة الثابتة (Maintained) واللحظية (Momentary) مستقلتان عن شكل المقبض
يمكن أن يكون كل من المشغلات الدوارة والمشغلات القلابة (toggle) ذات حالة ثابتة أو لحظية.
- الحالة الثابتة (Maintained): يبقى المشغل في الوضع المحدد بعد تحريره.
- الحالة اللحظية أو الإرجاع الزنبركي (spring return): يعود المشغل إلى وضع محدد بعد تحريره.
- الحركة المختلطة: تبقى بعض الأوضاع محددة بينما يعود وضع آخر إلى المنتصف أو إلى أحد الجانبين.
على سبيل المثال، قد يظل مفتاح الاختيار ذو الثلاث وضعيات في الوضع اليدوي (HAND) و الوضع التلقائي (AUTO), ، أو قد يعود تلقائياً بفعل نابض من أحد الوضعين الجانبيين أو كليهما. مثال لمنتج رسمي من شركة شنايدر إلكتريك، وهو رأس مفتاح الاختيار ZB4BD5, ، يوصف بأنه مشغل ذو ثلاث وضعيات مع عودة تلقائية بالنابض. يوضح هذا المثال خياراً من خيارات التكوين؛ ولا يضع ترتيباً عالمياً لجميع مفاتيح الاختيار.
اكتب الإجراء المطلوب بوضوح في طلب عرض الأسعار (RFQ). إن عبارة “مفتاح دوار ثلاثي الوضعيات” غير مكتملة؛ بينما عبارة “ثلاثي الوضعيات، مع عودة تلقائية بالنابض من اليسار واليمين إلى المنتصف” توضح المتطلبات الوظيفية.
إشارة تحكم أم حمل مباشر؟ ارسم الحدود أولاً
قبل مقارنة قيم التيار المقنن، حدد ما يقع بعد المفتاح في النظام الكهربائي.
| بنية الدائرة | وظيفة المفتاح اليدوي | التحقق الأولي |
|---|---|---|
| المشغل ← دخل PLC | يغير حالة دخل منخفض الطاقة | توافق الدخل، نوع التلامس، تيار التبليل، وتصنيف دائرة التحكم |
| المشغل ← ملف الكونتاكتور | يتحكم في ملف كهرومغناطيسي | جهد/تيار الملف، فئة استخدام التحكم وتأثيرات الإخماد |
| المشغل ← منطق المرحل | يحدد مساراً منطقياً | ترتيب نقاط التلامس، الحالة الطبيعية وتصنيف دائرة التحكم |
| مفتاح كامة (Cam switch) ← الحمل المعلن | يصل أو يفصل الحمل مباشرةً | نوع الحمل، فئة الاستخدام، التصنيفات التشغيلية وبرنامج التبديل |
| جهاز يُستخدم للعزل | يُنشئ وظيفة عزل | متطلبات ملاءمة وتركيب فاصل الدائرة أو مفتاح العزل الصريح |
يمكن أن يحتوي كل من مفتاح الاختيار في دائرة التحكم ومفتاح العزل على مقابض دوارة بينما يؤديان وظائف مختلفة جوهرياً. لا تستنتج أبداً ملاءمة العزل، أو ملاءمة تشغيل المحرك، أو قدرة القطع من المشغل الأمامي.
أمثلة على الاختيار القائم على التطبيق
مدخل تحكم يدوي–إيقاف–تلقائي (HAND–OFF–AUTO)
المهمة الأساسية هي اختيار ثلاث حالات تحكم محددة. غالباً ما يكون مشغل الاختيار الدوار مع المواضع الثابتة المطلوبة وكتل التلامس واجهة طبيعية. مفتاح الطاقة الدوار الكامي غير ضروري ما لم يتطلب برنامج التبديل أو واجب الدائرة ذلك تحديداً.
تمكين بسيط للمعدات
إذا كانت المهمة عبارة عن أمر تمكين/تعطيل مستمر في دائرة تحكم مناسبة، فقد يوفر مفتاح التبديل (toggle switch) أوضح واجهة. ومع ذلك، قد يظل اختيار المشغل الدوار (rotary operator) مفضلاً لأغراض وضع العلامات، أو التحكم في الوصول، أو اتساق اللوحة، لكنه ليس متفوقاً كهربائياً من حيث الشكل وحده.
وظيفة الأمام–إيقاف–الخلف
حدد أولاً ما إذا كان الجهاز اليدوي يتحكم في منطق الكونتاكتور أم يقوم بتبديل دائرة المحرك مباشرة. تتطلب البنيتان تصنيفات واعتبارات سلامة مختلفة. يمكن لمفتاح الكامة (cam switch) توفير تسلسل محدد متعدد التلامسات، ولكن يجب فقط استخدام منتج موثق للدائرة والغرض المقصود.
اختيار المصدر أو العداد
تفضل التلامسات المتعددة المنسقة وفهرسة المواضع الواضحة استخدام ترتيب الكامة الدوارة. يجب أن يأتي التسلسل المطلوب—مثل ما إذا كان يجب فتح مسار قبل إغلاق آخر—من تصميم النظام وبرنامج المفتاح الدقيق.
قائمة التحقق من المواصفات
| المجال | القرار المطلوب |
|---|---|
| الوظيفة | ما الذي يجب أن يأمر به كل موضع للمشغل؟ |
| المواضع | كم عدد المواضع المطلوبة، وما هي الملصقات أو زوايا الدوران المطلوبة؟ |
| الإجراء | هل هو ثابت، أم ذو عودة زنبركية، أم مختلط؟ |
| برنامج التلامس | أي أطراف التوصيل تكون مغلقة في كل وضع؟ |
| نوع الدائرة | هل هو دخل PLC، أم تحكم في مرحل/كونتاكتور، أم دائرة قياس، أم حمل مباشر؟ |
| الحمل الكهربائي | هل هو AC أم DC، وما هو الجهد، والتيار، ونوع الحمل، وفئة الاستخدام المطبقة؟ |
| التركيب | فتحة اللوحة، وسُمك اللوحة، والوصول إلى طرف التوصيل، والعمق المتاح؟ |
| البيئة | هل يلزم وجود حاوية أو حماية لواجهة اللوحة للتركيب الفعلي؟ |
| واجهة المستخدم | مقبض أو ذراع، مؤشر، لوحة بيانات، تشغيل بالمفتاح، أم متطلبات الحماية أو القفل؟ |
| الأدلة | ورقة البيانات، مخطط التلامس، وثائق المطابقة المعمول بها، والتعليمات الخاصة بالطراز؟ |
إذا كان التطبيق يتطلب تبديلاً منسقاً متعدد الأوضاع، فراجع مجموعة مفاتيح الكامة والمفاتيح الدوارة VIOX بعد تحديد برنامج التبديل والخدمة. بالنسبة لمشغل تحكم بسيط، قم بتقييم عائلة أجهزة التحكم والإشارة المناسبة مقابل متطلبات الدائرة نفسها.
الأسئلة المتداولة
هل المفتاح الدوار هو دائماً مفتاح كامة؟
لا. يصف مصطلح "دوار" حركة المشغل. قد يستخدم المفتاح الدوار آلية كامات، أو نقاط تلامس رقائقية، أو بنية أخرى. تحقق من ترتيب نقاط التلامس الداخلية والوظيفة المعلنة.
هل يقتصر مفتاح التبديل (Toggle switch) دائماً على وضع التشغيل/الإيقاف (ON/OFF)؟
لا. تتوفر مفاتيح التبديل بأقطاب، ورميات، وأوضاع مركزية، وإجراءات لحظية مختلفة. يجب الحصول على التكوين الدقيق من مخططات طرف التوصيل والإجراءات.
هل يمكن لمفتاح الكامات الدوار أن يحل محل مفتاح التبديل؟
فقط عندما يحاكي سلوك المشغل المطلوب، وحالات نقاط التلامس، ووظيفة الدائرة، والقدرات المقننة، والتركيب، ووظيفة الأمان. لا يكفي مجرد الملاءمة الميكانيكية أو وجود علامات أمامية متشابهة.
أي مفتاح هو الأفضل للمحرك؟
يعتمد ذلك على بنية الدائرة. فالمفتاح اليدوي الذي يتحكم فقط في ملف الكونتاكتور له وظيفة تختلف عن المفتاح الذي يقوم بفتح وغلق دائرة المحرك مباشرة. اختر المفتاح بناءً على المخطط الدقيق، والحمل، وتصنيفات الشركة المصنعة.
