Um comutador rotativo de cames é normalmente a melhor escolha quando uma manopla deve produzir um programa de comutação definido de múltiplas posições ou múltiplos contatos. Um chave seletora é geralmente a escolha mais simples quando uma função de dois ou três estados operada por alavanca é suficiente. No entanto, o formato do operador não determina a função elétrica: ambos os dispositivos devem ter classificações e uma função de comutação declarada adequadas para o circuito real.
Esta distinção é importante porque “rotativo”, “alavanca”, “seletor” e “came” não descrevem a mesma propriedade. Rotativo e alavanca descrevem como o operador se move. Seletor descreve o que o operador permite que um usuário escolha. Came descreve um método interno de acionamento de contatos. O guia complementar para tipos de chave seletora e lógica de contato separa essas camadas em detalhes. A folha de dados — não a manopla — determina se um dispositivo é destinado a um sinal de controle, um circuito de controle indutivo, um circuito de motor, seccionamento ou outra função de comutação de carga.
Chave rotativa de came vs Chave de alavanca: Matriz de decisão rápida
| Fator de decisão | Comutador de cames rotativo | Chave de alavanca | O que verificar |
|---|---|---|---|
| Movimento do operador | A manopla gira através de posições definidas | A alavanca alterna entre posições definidas | Contagem de posições, ângulo, detentores e marcação |
| Arquitetura de contatos | O perfil do came pode coordenar vários conjuntos de contatos em cada posição | Comumente um arranjo mais simples de polos e lances, embora variantes industriais difiram | Diagrama de contatos ou programa de comutação |
| Melhor adequação funcional | Seleção multiposição, alterações de circuito coordenadas e sequências definidas mecanicamente | Controle simples de LIGA/DESLIGA, comutação ou momentâneo | Estados de circuito necessários, não aparência |
| Ação de retorno | Posições mantidas, retorno por mola ou ação mista podem estar disponíveis | Ação mantida ou momentânea pode estar disponível | Quais posições travam e quais retornam |
| Regime elétrico | Pode ser uma chave de controle ou um dispositivo de comutação de carga, dependendo da norma de produto declarada e das classificações | Pode ser uma chave de sinal, controle ou carga, dependendo das classificações declaradas | Tensão/corrente operacional nominal, categoria de utilização e tipo de carga |
| Contagem de circuitos | Bem adequado para vários contatos que mudam de acordo com uma posição do eixo | Frequentemente selecionado para uma ou poucas mudanças de contato diretas | Número de caminhos de contato independentes |
| Interface do operador | Indicador de posição claro e modos de operação rotulados | Movimento rápido da alavanca e um estado físico óbvio | Requisitos de fatores humanos e proteção |
| Teste de substituição | Corresponder ao programa de comutação completo e ao regime de serviço | Corresponder aos polos, contatos, ação e regime de serviço | Nunca substitua baseando-se apenas na aparência do painel |
A regra prática é simples: use uma chave seletora rotativa porque você precisa do seu programa de comutação, não apenas porque prefere um manípulo redondo. Use uma chave alavanca porque sua mudança de estado mais simples completa a tarefa, não porque toda chave alavanca é intercambiável.

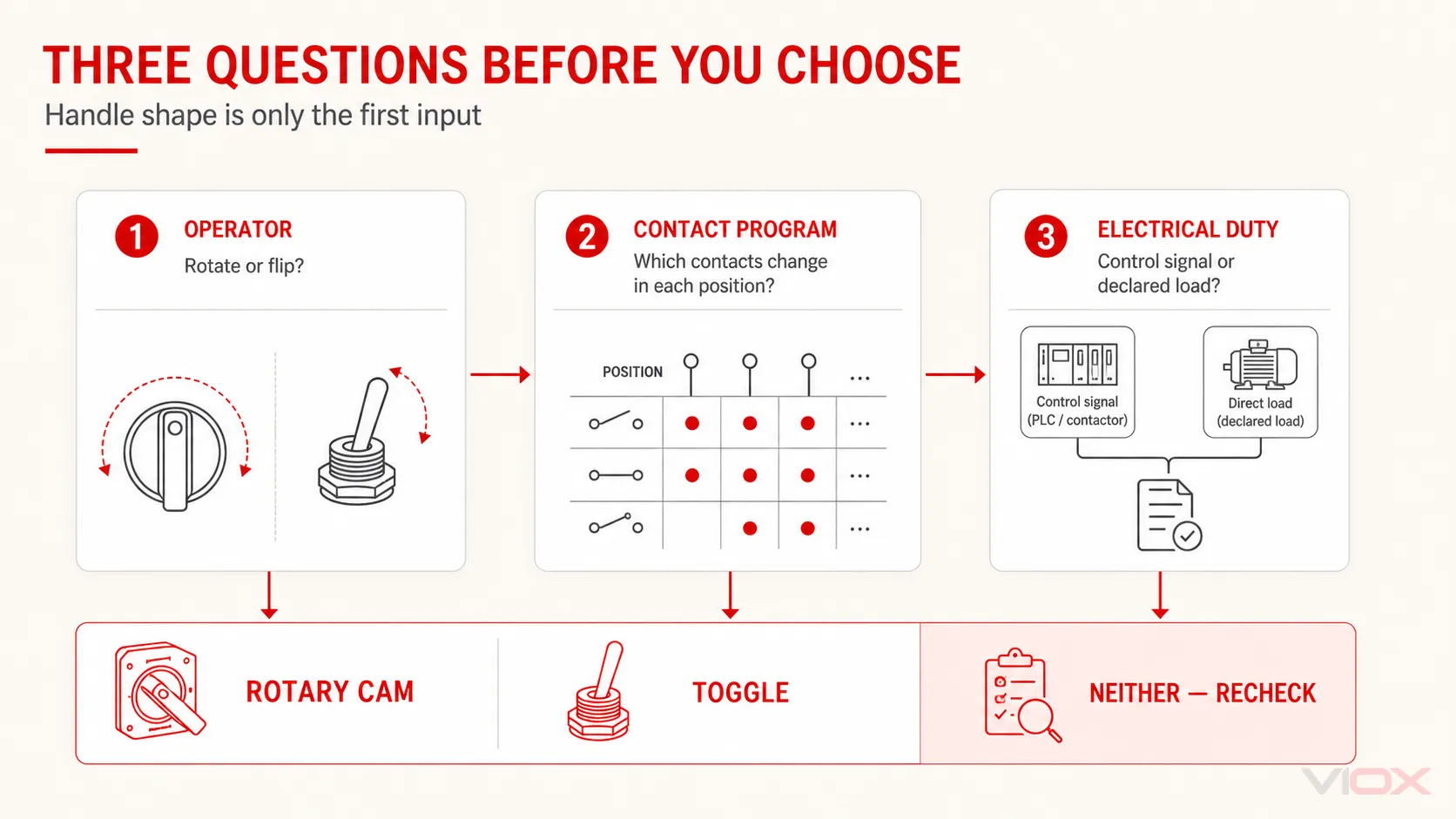

Três perguntas que evitam a seleção incorreta
1. Como o operador deve se mover?
Um operador rotativo gira através de posições rotuladas, tais como 0–1–2, OFF–ON, ou HAND–OFF–AUTO. Um operador de alavanca move uma alavanca entre posições. Esta escolha afeta o layout do painel, a indicação de posição, o risco de operação acidental e como o operador interage com a máquina.
O movimento não revela o circuito interno. Dois operadores rotativos visualmente semelhantes podem acionar arranjos de contatos completamente diferentes. Da mesma forma, duas chaves de alavanca com a mesma alavanca podem diferir na contagem de polos, ação momentânea e classificação elétrica.
2. Qual estado de contato é necessário em cada posição?
Uma chave seletora rotativa utiliza um ou mais perfis de came para acionar conjuntos de contatos conforme o eixo gira. O programa de comutação pode fazer com que vários circuitos mudem simultaneamente em um padrão predeterminado. Isso é útil para funções como seleção de instrumentos, seleção de fonte ou lógica de comando de direção de motor, quando o produto exato é classificado para a tarefa.
Uma chave alavanca é frequentemente descrita por seus polos e posições — por exemplo, unipolar de uma via ou bipolar de duas vias —, mas a marcação por si só ainda não define todas as características. Verifique o diagrama de terminais, o estado normal, a ação mantida ou momentânea e se alguma posição central é eletricamente aberta.
Para terminologia relacionada a contatos normalmente aberto e normalmente fechado, utilize o guia VIOX para estados de contato NO e NC.
3. Qual circuito os contatos devem realmente comutar?
Este é o limite mais importante. Um operador seletor em um painel de controle pode comutar apenas um sinal de controle que comanda um contator ou uma entrada de controlador programável. Uma chave seletora diferente pode ser projetada para fechar e abrir uma carga declarada diretamente. Estas não são tarefas equivalentes.
IEC 60947-5-1:2024 cobre dispositivos de circuito de controle eletromecânicos e elementos de comutação usados para funções como controle, sinalização e intertravamento. IEC 60947-3:2020 cobre chaves, seccionadoras, chaves seccionadoras e unidades de combinação com fusíveis usadas em circuitos de distribuição e de motores dentro do seu escopo. O estilo da manopla não classifica cada produto em uma dessas categorias; utilize a declaração do fabricante para o dispositivo exato.
Quando uma chave comutadora rotativa é a melhor opção
Escolha uma chave comutadora rotativa quando a saída necessária for melhor descrita por uma tabela de posição-contato do que por um estado único de LIGA/DESLIGA.
Exemplos incluem:
- seleção de um entre vários pontos de medição com um único instrumento;
- emissão de uma sequência de comando mecanicamente definida de avanço–desligado–reverso;
- seleção de modos de operação enquanto vários contatos auxiliares mudam simultaneamente;
- escolha entre caminhos de circuito onde a sequência exata de abertura antes do fechamento (break-before-make) ou outra sequência de comutação esteja documentada;
- substituição de uma chave comutadora existente cujo programa de terminais deve ser reproduzido exatamente.
O objeto de engenharia decisivo é o programa de comutação. Registre cada posição da alavanca ao longo do topo de uma tabela e cada par de contatos na lateral. Marque quais pares estão fechados em cada posição. Se a chave candidata não puder reproduzir essa tabela, combinar o tamanho do seu eixo ou o número de posições é irrelevante.
Para uma explicação mais aprofundada sobre perfis de cames e categorias de dispositivos, consulte o VIOX guia técnico de chave seletora de comando. Se a terminologia em si não estiver clara, o separado comparativo entre chave de cames e chave rotativa explica por que a maioria das chaves de cames industriais são rotativas, mas nem toda chave rotativa é uma chave de cames.
Quando uma chave alavanca (toggle switch) é a melhor opção
Uma chave alavanca é apropriada quando uma alavanca fornece a interface necessária e o circuito precisa apenas de uma mudança de estado direta. As funções comuns incluem um comando de habilitar/desabilitar mantido, um comando de pulso (jog) momentâneo ou a seleção entre dois estados de controle.
Sua simplicidade pode melhorar a usabilidade, mas não elimina a necessidade de verificação. Confirme:
- o número de polos e posições de comutação;
- se cada posição é mantida ou momentânea;
- o estado normal e o comportamento da posição central;
- o diagrama exato do terminal;
- a capacidade nominal de controle ou de carga na tensão do circuito;
- requisitos de invólucro, vedação e ambientais;
- a necessidade de uma proteção, chave ou outro meio de controle de acesso.
Não trate uma chave seletora comum com proteção como um dispositivo de parada de emergência. As funções de parada de emergência exigem equipamentos projetados para esse fim e uma arquitetura de segurança que atenda aos requisitos de máquinas e de mercado aplicáveis.
Mantido e momentâneo são independentes do formato da manopla
Tanto os operadores rotativos quanto os de alavanca podem ser mantidos ou momentâneos.
- Mantido: o operador permanece na posição selecionada após a liberação.
- Momentâneo ou retorno por mola: o operador retorna a uma posição definida após a liberação.
- Ação mista: algumas posições permanecem selecionadas enquanto outra posição retorna ao centro ou a um dos lados.
Por exemplo, uma chave seletora de três posições pode permanecer em MANUAL e AUTO, ou pode retornar por mola de uma ou de ambas as posições laterais. Um exemplo oficial de produto da Schneider Electric, o cabeçote de chave seletora ZB4BD5, é descrito como um operador de três posições com retorno por mola. Esse exemplo demonstra uma opção de configuração; ele não estabelece um arranjo universal para todas as chaves seletoras.
Escreva a ação necessária explicitamente em uma RFQ. “Chave rotativa de três posições” está incompleto; “três posições, retorno por mola da esquerda e da direita para o centro” comunica um requisito funcional.

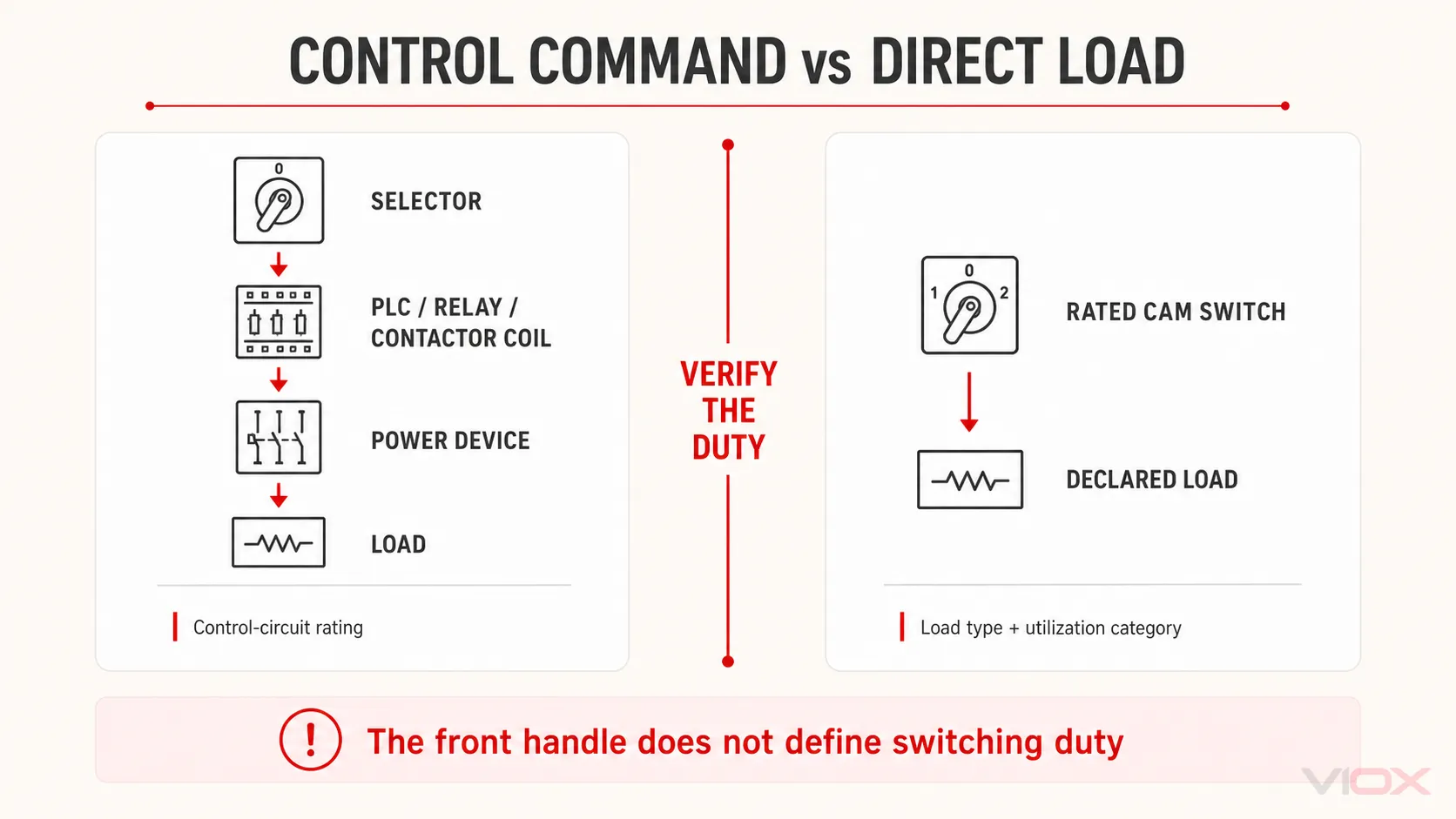

Sinal de controle ou carga direta? Desenhe o limite primeiro
Antes de comparar as correntes nominais, identifique o que está a jusante do interruptor.
| Arquitetura do circuito | O que o interruptor manual faz | Verificação primária |
|---|---|---|
| Operador → entrada do CLP | Altera um estado de entrada de baixa energia | Compatibilidade de entrada, tipo de contato, corrente de molhagem e classificação do circuito de controle |
| Operador → bobina do contator | Comanda uma bobina eletromagnética | Tensão/corrente da bobina, categoria de utilização de controle e efeitos de supressão |
| Operador → lógica de relé | Seleciona um caminho lógico | Arranjo de contatos, estado normal e classificação do circuito de controle |
| Chave seletora → carga declarada | Fecha ou abre a carga diretamente | Tipo de carga, categoria de utilização, classificações operacionais e programa de comutação |
| Dispositivo usado para isolamento | Estabelece uma função de isolamento | Requisitos de adequação e instalação de seccionador explícito ou seccionador-interruptor |
Uma chave seletora em um circuito de controle e um seccionador-interruptor podem ambos possuir manoplas rotativas enquanto desempenham funções fundamentalmente diferentes. Nunca deduza a adequação para isolamento, adequação para serviço de motor ou capacidade de interrupção a partir do operador frontal.
Exemplos de seleção baseada na aplicação
Entrada de controle HAND–OFF–AUTO
A tarefa principal é selecionar três estados de controle rotulados. Um operador seletor rotativo com as posições mantidas e blocos de contato necessários é frequentemente uma interface natural. Um interruptor de potência de came rotativo é desnecessário, a menos que o programa de comutação ou o serviço do circuito exija especificamente isso.
Habilitação simples de equipamento
Se a tarefa for um comando de habilitação/desabilitação mantido em um circuito de controle adequado, uma chave seletora pode fornecer a interface mais clara. Um operador rotativo ainda pode ser escolhido para rotulagem, controle de acesso ou consistência do painel, mas não é eletricamente superior apenas pelo formato.
Função avanço–desligado–reverso
Primeiro, determine se o dispositivo manual está comandando a lógica de um contator ou chaveando diretamente um circuito de motor. As duas arquiteturas exigem classificações e considerações de segurança diferentes. Uma chave de comando pode fornecer uma sequência definida de múltiplos contatos, mas apenas um produto documentado para o circuito e a aplicação pretendidos deve ser usado.
Seleção de fonte ou medidor
Múltiplos contatos coordenados e indexação clara de posição favorecem um arranjo de came rotativo. A sequência necessária — como se um caminho deve abrir antes que outro feche — deve vir do projeto do sistema e do programa exato da chave.
Lista de verificação de especificações
| Campo | Decisão necessária |
|---|---|
| Função | O que cada posição do operador deve comandar? |
| Posições | Quantas posições e quais rótulos ou ângulos de rotação são necessários? |
| Ação | Mantido, retorno por mola ou misto? |
| Programa de contatos | Quais terminais estão fechados em cada posição? |
| Tipo de circuito | Entrada de CLP, controle de relé/contator, circuito de medição ou carga direta? |
| Regime elétrico | AC ou DC, tensão, corrente, tipo de carga e categoria de utilização aplicável? |
| Montagem | Recorte do painel, espessura do painel, acesso aos terminais e profundidade disponível? |
| Ambiente | Invólucro necessário ou proteção frontal do painel para a instalação real? |
| Interface humana | Botão ou alavanca, ponteiro, legenda, operação por chave, requisito de proteção ou bloqueio por cadeado? |
| Evidência | Folha de dados, diagrama de contatos, documentos de conformidade aplicáveis e instruções específicas do modelo? |
Se a aplicação exigir comutação coordenada de múltiplas posições, analise a linha de chaves seletoras e chaves rotativas VIOX após definir o programa de comutação e o regime de serviço. Para um operador de controle simples, avalie a família de dispositivos de controle e sinalização adequada aos mesmos requisitos do circuito.
Perguntas Frequentes
Uma chave rotativa é sempre uma chave seletora?
Não. Rotativo descreve o movimento do operador. Uma chave rotativa pode usar um mecanismo de came, contatos de lâmina ou outra construção. Verifique o arranjo interno dos contatos e o regime declarado.
Uma chave alavanca (toggle switch) é sempre limitada a LIGADO/DESLIGADO?
Não. Chaves alavanca estão disponíveis com diferentes polos, lances, posições centrais e ações momentâneas. A configuração exata deve ser obtida a partir dos diagramas de terminais e de ação.
Uma chave rotativa de cames pode substituir uma chave alavanca?
Apenas quando reproduz o comportamento do operador, estados de contato, regime do circuito, classificações, montagem e função de segurança exigidos. Um encaixe mecânico ou marcação frontal similar não é suficiente.
Qual chave é melhor para um motor?
Isso depende da arquitetura do circuito. Uma chave manual que apenas comanda a bobina de um contator tem um regime diferente de uma chave que abre e fecha diretamente um circuito de motor. Selecione com base no diagrama exato, na carga e nas classificações do fabricante.
