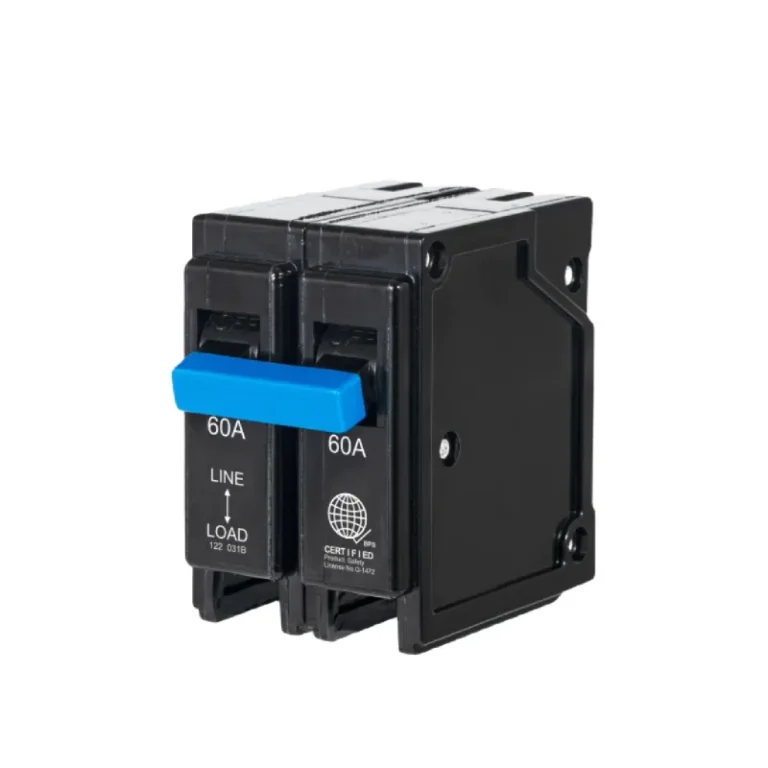

قواطع دوائر كهربائية مصغرة
تم تصميم قواطع الدائرة المصغرة VIOX للحماية المدمجة من التيار الزائد في التطبيقات السكنية والتجارية وتطبيقات اللوحات المعيارية. تركز هذه الصفحة على عائلة منتجات MCB: ما الذي تفعله، وكيف يتم تنظيم المجموعة، وما هي المواصفات المهمة، وكيفية اختيار النموذج المناسب للدائرة.
⎯⎯ لمحة سريعة
أبرز مميزات المنتج الأساسية
ما الذي يفعله MCB
التطبيقات النموذجية
عوامل الاختيار الرئيسية
تغطية النموذج
معتمد من قبل
⎯⎯ نظرة عامة
ما هو MCB؟
A قاطع الدائرة المصغر (MCB) هو جهاز حماية مدمج يستخدم لقطع الدائرة عندما يرتفع التيار فوق المستوى المقبول للأسلاك أو الحمل المتصل. في الأنظمة العملية ذات الجهد المنخفض، يعد أحد أكثر الأجهزة شيوعًا المستخدمة لحماية الدوائر الفرعية.
تستخدم MCBs على نطاق واسع لأنها معيارية، وصديقة لقضبان DIN، وسهلة التوحيد القياسي في تخطيطات اللوحات، ومتوفرة في تكوينات أقطاب ومنحنيات فصل متعددة. إنها مناسبة بشكل خاص للوحات التوزيع حيث يهم الحجم الصغير واختيار المنتج القابل للتكرار.
⎯⎯ نماذج MCB
مجموعة منتجات VIOX MCB
النطاق المعياري العام
VOB3-63
- عدد الأقطاب: 1P، 2P، 3P، 4P
- التيار المقنن: 1 أمبير إلى 63 أمبير
- رمز المنحنى: B، C، D
- الجهد المقنن: 240/415 فولت ~ إلى 415 فولت
أداء أعلى
VOB4-63
- عدد الأقطاب: 1P، 2P، 3P، 4P
- التيار المقنن: 1 أمبير إلى 63 أمبير
- خيارات قدرة القطع: 6 كيلو أمبير أو 10 كيلو أمبير
- وحدة الفصل: حرارية مغناطيسية
نطاق التيار العالي
VOB4-125
- عدد الأقطاب: 1P، 2P، 3P، 4P
- التيار المقنن: 80 أمبير، 100 أمبير، 125 أمبير
- رمز المنحنى: C، D
- مناسب للتطبيقات المعيارية ذات التيار العالي
نطاق التيار العالي
VOB5-125
- عدد الأقطاب: 1P، 2P، 3P، 4P
- التيار المقنن: 80 أمبير، 100 أمبير، 125 أمبير
- رمز المنحنى: C، D
- مناسب للتطبيقات المعيارية ذات التيار العالي
⎯⎯ التركيز على المواصفات
المواصفات الرئيسية التي تشكل اختيار MCB
| بند المواصفات | لماذا هذا مهم | اتجاه صفحة VIOX النموذجي |
|---|---|---|
| تكوين العمود | يحدد كيفية ملاءمة MCB لترتيبات الدوائر أحادية الطور أو متعددة الأقطاب | تنسيقات معيارية من 1P إلى 4P عبر المجموعة |
| التيار المقنن | يحدد نطاق حماية الدائرة وملاءمة التطبيق | نطاق مدمج من استخدام الدوائر الفرعية ذات التيار المنخفض إلى النماذج المعيارية ذات التيار العالي |
| القدرة الاستيعابية | يجب أن يتماشى مع مستوى الخطأ المتاح وتوقعات المشروع | خيارات 6 كيلو أمبير وأداء أعلى اعتمادًا على السلسلة |
| منحنى الرحلة | يؤثر على التوافق مع الإضاءة والأحمال العامة والمعدات ذات التيار المتدفق العالي | تتوفر عائلات منحنيات B و C و D عبر النماذج الرئيسية |
| تصنيف الجهد | يجب أن يتطابق مع نظام التركيب وترتيب الأقطاب | تغطية جهد التيار المتردد الخاصة بالسلسلة للتطبيقات المعيارية الشائعة |
| سياق المعايير | يؤثر على ملاءمة التصدير ومسار الموافقة الفنية ومواءمة الوثائق | مراجعة سلسلة النماذج مقابل السوق المستهدف ووثائق المنتج |
⎯⎯ خصائص الفصل
أنواع منحنيات MCB في لمحة سريعة
المنحنى B
تطبيقات التيار المتدفق المنخفض
غالبًا ما يرتبط بالإضاءة والسلوك الدائري الأكثر مقاومة حيث تكون الاستجابة المغناطيسية الأسرع مقبولة.
المنحنى C
التوزيع العام
يستخدم عادة في التوزيع للأغراض العامة والبيئات ذات الأحمال المختلطة حيث يفضل تحمل معتدل للتيار المتدفق.
منحنى D
أحمال التيار المتدفق العالي
يُنظر إليه بشكل شائع للأحمال ذات تيار البدء العالي، اعتمادًا على المعدات والتصميم الكامل للدائرة.
⎯⎯ ملاءمة التطبيق
أين يتم استخدام VIOX MCBs
سكني
لوحات التوزيع المنزلية
مناسب لدوائر الإضاءة ومآخذ المقابس والحماية المدمجة للدوائر الفرعية حيث يكون تخطيط قضبان DIN المعياري قياسيًا.
تجاري
لوحات البيع بالتجزئة والمكاتب
مفيد في لوحات التوزيع النهائية التي تحتاج إلى حماية واضحة للدوائر الفرعية واختيار نموذج قابل للتكرار.
بناء اللوحات
أحمال التيار المتدفق العالي
يُنظر إليه بشكل شائع للأحمال ذات تيار البدء العالي، اعتمادًا على المعدات والتصميم الكامل للدائرة.
⎯⎯ الاختيار
كيفية اختيار MCB المناسب
الخطوات
- ابدأ بنوع الدائرة وسلوك الحمل المتوقع.
- تأكد من تنسيق الأقطاب المطلوب لترتيب التوزيع.
- تحقق من تصنيف التيار ومستوى الخطأ المتوقع قبل تحديد قدرة الفصل.
- اختر منحنى التعثر الذي يناسب ملف تعريف الحمل على أفضل وجه.
- راجع السوق المستهدف ومتطلبات وثائق المنتج.
نصائح
| عامل الاختيار | لماذا هذا مهم | خطأ شائع |
|---|---|---|
| التصنيف الحالي | يجب أن يتماشى مع استراتيجية حماية الدائرة | الاختيار بناءً على ملصق الحمل وحده |
| القدرة الاستيعابية | يجب أن يتطابق أو يتجاوز حالة الخطأ في التركيب | استخدام قيمة افتراضية واحدة لكل مشروع |
| منحنى الرحلة | يتحكم في كيفية تفاعل الجهاز مع ظروف التدفق المفاجئ والخطأ | تجاهل ملف تعريف الحمل |
| تنسيق الأقطاب | يجب أن يتناسب مع ترتيب الدائرة | الاختيار فقط حسب السعر أو الإلمام بالسلسلة |
| سياق السوق | يؤثر على المعايير وملاءمة النموذج التي يتوقعها المشتري | خلط افتراضات المنتج عبر الأسواق |
ــــــــ الأسئلة الشائعة
الأسئلة المتداولة
ضد ماذا يحمي قاطع التيار المصغر (MCB)؟
يحمي قاطع التيار المصغر (MCB) الدائرة الكهربائية ضد ظروف التحميل الزائد والقصور الكهربائي.
أين تستخدم قواطع التيار المصغرة (MCBs) بشكل شائع؟
تُستخدم عادةً في لوحات التوزيع السكنية، والدوائر الفرعية التجارية، واللوحات الكهربائية المعيارية.
ما هو الفرق بين قاطع التيار المصغر (MCB) وقاطع التيار المقنن (MCCB)؟
قاطع التيار المصغر (MCB) هو قاطع модульный مدمج لتطبيقات توزيع الجهد المنخفض الأصغر، بينما يغطي قاطع التيار المقولب (MCCB) نطاقات تيار أكبر بشكل عام واحتياجات تعديل حماية أوسع.
ما الذي يجب عليّ مراجعته قبل اختيار نموذج قاطع تيار مصغر (MCB)؟
مراجعة التيار المقنن، شكل الأقطاب، قدرة الفصل، منحنى الفصل، توافق الجهد، والتوقعات الفنية للسوق المستهدف.
ما هي الخطوة التالية بعد اختيار عائلة قاطع التيار المصغر (MCB)؟
بعد تحديد العائلة المناسبة، فإن الخطوة التالية هي عادةً تأكيد التيار المقنن، وتكوين الأقطاب، ومنحنى الفصل، وقدرة القطع مقارنةً بتصميم الدائرة الفعلي وتخطيط اللوحة.
⎯⎯ الخطوة التالية
هل تحتاج إلى كتالوجات أو مواصفات أو دعم في اختيار النموذج؟
تم تنظيم مجموعة VIOX MCB لدعم مراجعة الكتالوج وتأكيد المواصفات والمقارنة العملية للنماذج عبر تطبيقات حماية الدوائر المعيارية.
ملاحظات المنتج
تشمل اعتبارات المنتج الرئيسية اختيار منحنى التعثر ومواءمة قدرة الفصل وتكوين الأقطاب والتوافق مع تخطيط لوحة التوزيع المقصود.
