لماذا يسخن قضيب التوصيل MCB الخاص بك؟ الأسباب والمخاطر والإصلاحات.

عادةً ما تشير سخونة قضيب التوزيع الخاص بـ MCB إلى إحدى حالتين: اتصال موضعي ذو مقاومة عالية عند سن واحد أو طرف توصيل، أو التيار المفرط وضعف تبديد الحرارة مما يؤثر على جزء أكبر من صف الأجهزة. نمط الحرارة أكثر أهمية من أي رقم درجة حرارة عام.

تعامل مع رائحة الاحتراق، أو الدخان، أو التليين أو التفحم، أو التنقير المرئي، أو الفصل المتكرر، أو درجة الحرارة التي ترتفع بسرعة تحت حمل ثابت كإشارات للتوقف عن الاستخدام. لا تقم بإزالة غطاء، أو لمس قضيب التوزيع (busbar)، أو ربط طرف توصيل في معدات مكهربة. اعزل المجموعة وفقاً لإجراءات العمل الآمن المعمول بها واجعل شخصاً مؤهلاً يتحقق من حالة فصل الطاقة قبل الفحص أو الصيانة.

الوجبات الرئيسية

• يشير وجود سن أو طرف توصيل ساخن واحد إلى توجيه التشخيص نحو التثبيت، أو الربط، أو التلوث، أو إنهاء الموصل، أو تلف الجهاز.
• يشير التسخين المتشابه عبر عدة أجهزة إلى توجيه التشخيص نحو الحمل، أو قدرة تحمل قضيب التوزيع، أو التجميع، أو درجة حرارة الحاوية، أو التهوية.
• الصورة الحرارية هي دليل على وجود نمط، وليست تشخيصاً بحد ذاتها. فالحمل، والانبعاثية، ودرجة الحرارة المنعكسة، وظروف المقارنة، كلها تؤثر على التفسير.
• لا توجد قيمة عزم دوران عالمية آمنة لكل MCB وقضيب توزيع مشطي. استخدم تعليمات الجهاز وقضيب التوزيع الدقيقة، والأداة المحددة، وترتيب التوصيل المذكور.
• البلاستيك التالف بسبب الحرارة، أو نقاط التلامس المنقرة، أو فقدان ضغط الزنبرك، أو سن المشط المشوه، عادة ما يغير المهمة من “إعادة الربط” إلى “الاستبدال والتحقيق في السبب”.”

التشخيص السريع: طابق نمط الحرارة مع الفحص التالي

ما تلاحظه	الفحص التالي الأكثر فائدة	ما قد تشير إليه النتيجة	الإجراء التالي المحدد
سن قضيب التوزيع أو طرف توصيل MCB واحد أكثر سخونة من الأقطاب المحملة المماثلة	قارن التحميل، ثم افحص واجهة التوصيل بدقة بعد العزل	عدم استقرار التوصيل، أو هندسة طرف توصيل خاطئة، أو ربط غير صحيح، أو تلوث، أو تلف في السن، أو مشكلة داخلية في الجهاز	قم بالتصحيح فقط باستخدام مكونات معتمدة وتعليمات دقيقة؛ استبدل الأجزاء التالفة
طرف الدخول لقضيب التوزيع المشطي هو الأكثر سخونة وتقل الحرارة على طول الصف	تحقق من التيار المقاس وترتيب التغذية المعتمد	تيار عالٍ بالقرب من نقطة التغذية، أو موقع تغذية غير مناسب، أو عدم تطابق في التصنيف/التطبيق	تحقق من بيانات تصميم قضبان التوزيع (busbar) وصف الأجهزة الخاصة بالشركة المصنعة؛ وأعد التصميم إذا كان الترتيب خارج نطاقها
عدة أجهزة متجاورة ساخنة بشكل مماثل	قارن أحمال الدوائر، ودرجة حرارة محيط الحاوية، والتجميع، والتهوية	تحميل مستمر، أو انتقال الحرارة من الأجهزة المجاورة، أو تشتت حراري مقيد	قلل الحمل إذا لزم الأمر وتحقق من تصميم التجميع بدلاً من ربط أطراف توصيل عشوائية
جسم قاطع الدائرة ساخن ولكن واجهة قضيب التوزيع الخاصة به ليست هي المركز الحراري	تحقق من الحمل الفعلي وتوصيلات الخط/الحمل الخاصة بقاطع الدائرة وسلوكه	حمل زائد، أو مشكلة في طرف التوصيل في اتجاه الحمل، أو تأثير بيئي، أو عطل داخلي في قاطع الدائرة	اتبع مسار استكشاف الأخطاء وإصلاحها الخاص بالشركة المصنعة لقاطع الدائرة؛ واستبدل قاطع الدائرة إذا تم التأكد من وجود تلف أو عطل داخلي
وجود تغير في اللون، أو رائحة، أو ليونة في العزل، أو تنقير، أو تفحم	فحص بصري للمنطقة المتأثرة بالكامل بعد فصل الطاقة عنها	تجاوز الضرر الحراري مجرد شذوذ بسيط في درجة الحرارة	حافظ على فصل الطاقة؛ وحدد السبب واستبدل المكونات المتأثرة حسب الحاجة
تبدو الصورة الحرارية غير طبيعية فقط على المعدن اللامع	كرر العملية باستخدام إعدادات مضبوطة وسطح مقارنة صالح	قد تؤدي الانبعاثية المنخفضة أو الطاقة المنعكسة إلى تشويه درجة الحرارة الظاهرية	يجب الاستعانة بفني تصوير حراري مدرب للتحقق من القياس قبل اتخاذ قرار الاستبدال

مسار التشخيص المكون من خمس مراحل لسخونة قضيب التوزيع (Busbar) الخاص بـ MCB

1. الفحص للكشف عن الحالات التي تتطلب عزلاً فورياً

ابدأ بما يمكن ملاحظته دون الاقتراب من الأجزاء المكهربة المكشوفة. صَعِّد الإجراء فوراً في حال وجود دخان، أو رائحة حريق، أو طقطقة، أو فصل متكرر أو غير مبرر، أو ذوبان مرئي، أو تفحم، أو تنقير، أو تدهور سريع.

سخونة الغلاف أو قاطع الدائرة لا تعني بالضرورة تلف قضيب التوصيل (busbar). وعلى العكس من ذلك، فإن الصورة الحرارية التي تبدو معتدلة لا تثبت سلامة التوصيلة. القرار الأول هو ما إذا كان يمكن بقاء المعدات في الخدمة لفترة كافية لإجراء فحص مؤهل ومخطط له، وليس ما إذا كان قد تم تجاوز حد حراري عام.

2. سجل سياق التشغيل قبل العبث بالتجميعة

التشخيص المفيد يحتاج إلى سياق:

• ما هي الدوائر التي كانت تعمل؟
• هل كان الحمل مستقراً، أم دورياً، أم غير متوازن، أم تم تغييره مؤخراً؟
• هل يوجد قطب واحد غير طبيعي مقارنة بالأقطاب المكافئة تحت حمل مماثل؟
• هل تتركز المنطقة الساخنة على سن قضيب التوزيع (comb tooth)، أم طرف توصيل MCB، أم طرف توصيل الموصل، أم جسم الجهاز؟
• هل تم استبدال قاطع دائرة، أو قضيب توزيع مشطي (comb busbar)، أو موصل، أو مكون من مكونات الحاوية مؤخراً؟
• هل تم توثيق توافق عائلة قضيب التوزيع، والمسافة البينية (pitch)، وترتيب الأقطاب، ونمط طرف التوصيل، وسلسلة الجهاز؟

إن الصور الفوتوغرافية، وقراءات الحمل، والصور الحرارية، وأرقام الطرازات، ووقت الملاحظة تجعل المقارنة اللاحقة ممكنة. للقياس أثناء وجود جهد كهربائي أو التصوير الحراري، استخدم شخصاً مؤهلاً يتبع برنامج العمل الكهربائي الآمن في الموقع والقواعد المحلية المعمول بها.

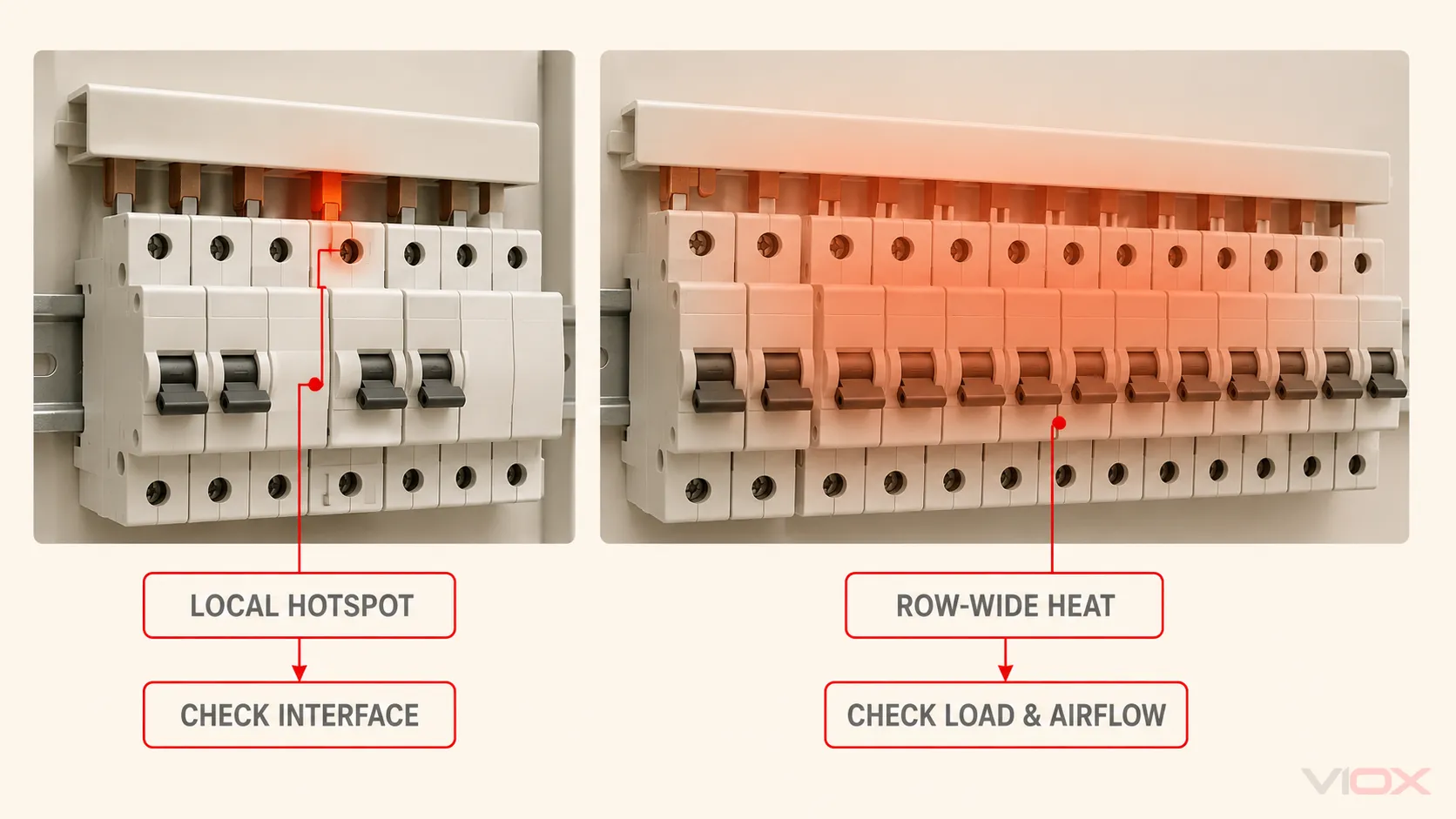

3. افصل التسخين الموضعي لنقاط التلامس عن التسخين على مستوى النظام الكهربائي بالكامل

عند واجهة مقاومة، يزداد تولد الحرارة مع كل من التيار والمقاومة:

P = I²R

توضح المعادلة سبب إمكانية ملاحظة تدهور بسيط في نقطة تلامس تحت الحمل. وهي لا تحدد السبب بحد ذاتها. قد تنشأ المقاومة الإضافية عن عدم تعشيق الأسنان بشكل كامل، أو هندسة طرف توصيل غير صحيحة، أو تثبيت غير كافٍ أو مفرط، أو تلوث، أو تآكل، أو سطح تلامس تالف، أو موصل تم إنهاؤه بشكل سيئ، أو وصلة قاطع دائرة معطلة.

A مركز حراري موضعي عند وصلة واحدة يجعل الواجهة الهدف الأول للفحص. أ ارتفاع واسع في درجة الحرارة عبر صف من الأجهزة يجعل الحمل، وتصنيف تطبيق قضيب التوزيع، والتجميع، والمحيط الحراري للصندوق، وتبديد الحرارة احتمالات أولية أكثر منطقية.

هذا التمييز يحمي أيضاً حدود المجموعة: لتركيب الملاءمة والتحقق، استخدم دليل أخطاء تركيب قضيب التوزيع لـ MCB; ؛ لمعرفة الفيزياء الأعمق لوصلات النحاس المربوطة بمسامير كبيرة، استخدم دليل ارتفاع درجة حرارة وصلات قضبان التوزيع النحاسية.

4. اعزل النظام، وتحقق من خلوه من الطاقة، وافحص واجهة التوصيل بدقة

يجب أن تتبع أعمال الخدمة الكهربائية القواعد الوطنية المعمول بها، وإجراءات صاحب العمل، وتعليمات المعدات، وتقييم المخاطر. في الولايات المتحدة، تتطلب توجيهات OSHA العزل والتحقق من خلو النظام من الطاقة قبل بدء أعمال الخدمة؛ وللأسواق الأخرى متطلباتها القانونية والإجرائية الخاصة بها.

بعد أن يحدد الشخص المؤهل حالة عمل آمنة، افحص واجهة التوصيل المتأثرة بدلاً من ربط الصف بالكامل بدافع العادة:

1. سجل معرفات MCB وقضيب التوزيع بدقة.
2. تأكد من أن شكل المشط وهندسة الأسنان معتمدة لطرف توصيل الجهاز.
3. تحقق مما إذا كان السن قد دخل في المشبك المخصص له بدلاً من استقراره بجانبه أو خلفه أو جزئياً بداخله فقط.
4. ابحث عن وجود تنقير، أو تآكل، أو فقدان للطلاء، أو تلوث، أو صدأ، أو تشوه، أو عزل لين، أو مواد متفحمة.
5. افحص طرف توصيل الموصل المقابل والأجهزة المجاورة، لأن نقطة السخونة المرئية قد تكون ناتجة عن انتقال الحرارة من وصلة أخرى.
6. قارن الموصل المثبت، وترتيب التغذية، وتصنيف قضيب التوزيع (busbar)، وصف الأجهزة مع وثائق الشركة المصنعة.

لا تستخدم نطاق “عزم دوران MCB سكني” عام. تختلف إعدادات طرف التوصيل المنشورة باختلاف عائلات المنتجات وتصاميم التوصيل. استخدم القيمة، ورأس المفك، وترتيب الموصل، والطريقة المحددة للطراز الدقيق. الربط المفرط ليس هامش أمان؛ بل يمكن أن يتلف المشبك، أو السن اللولبي، أو الهيكل، أو هندسة التلامس.

إذا لم يتم توثيق توافق قضيب التوزيع وقاطع الدائرة، استخدم دليل توافق قضيب التوزيع (Busbar) الخاص بـ MCB قبل اختيار قطع الغيار. إذا كان الصف يحتاج إلى مسافة بينية مختلفة، أو ترتيب أطوار، أو تصنيف تيار، أو طريقة تغذية، استخدم دليل اختيار MCB وقضيب التوزيع المشطي (comb busbar).

5. صحح السبب، ثم تحقق من النتيجة في ظل ظروف خاضعة للرقابة

يجب أن يعالج الإصلاح السبب الذي تم تشخيصه، وليس مجرد جعل طرف التوصيل يبدو أكثر إحكاماً.

• تركيب غير صحيح أو هندسة غير متوافقة: استبدل المكونات أو أعد تهيئتها باستخدام تركيبة معتمدة.
• إحكام ربط غير صحيح: افحص بحثاً عن أي تلف، ثم أعد إجراء التوصيل باتباع تعليمات الشركة المصنعة بدقة وباستخدام أداة معايرة مناسبة.
• تلوث أو تآكل: اتبع طريقة التنظيف أو الاستبدال المسموح بها من قبل الشركة المصنعة للمكون. لا ترتجل استخدام مواد كاشطة أو مركبات وصل على توصيلة جهاز مصغر ما لم تكن التعليمات تتطلب ذلك.
• تلف في السن أو المشبك أو قاطع الدائرة أو العزل: استبدل المكون المتضرر وافحص الأجزاء المجاورة المعرضة للحرارة.
• تيار مفرط أو ترتيب غير مناسب: قم بتصحيح الحمل، أو طريقة التغذية، أو تصنيف قضيب التوزيع (busbar)، أو تجميع الأجهزة، أو التصميم الحراري للحاوية.
• اشتباه في وجود مشكلة داخلية في قاطع الدائرة: اتبع إرشادات التشخيص والاستبدال الخاصة بالشركة المصنعة لقاطع الدائرة.

قبل العودة إلى الخدمة، تحقق من الواقيات، وأغطية الأطراف، والخلوصات، وتثبيت الموصلات، وحالة طرف التوصيل، وتشغيل الجهاز. يجب على شخص مؤهل بعد ذلك مقارنة التجميعة التي تم إصلاحها تحت حمل تمثيلي ومضبوط مع خط الأساس المسجل. لا يعتبر الإصلاح مكتملاً إذا عاد نفس النمط الموضعي للظهور.

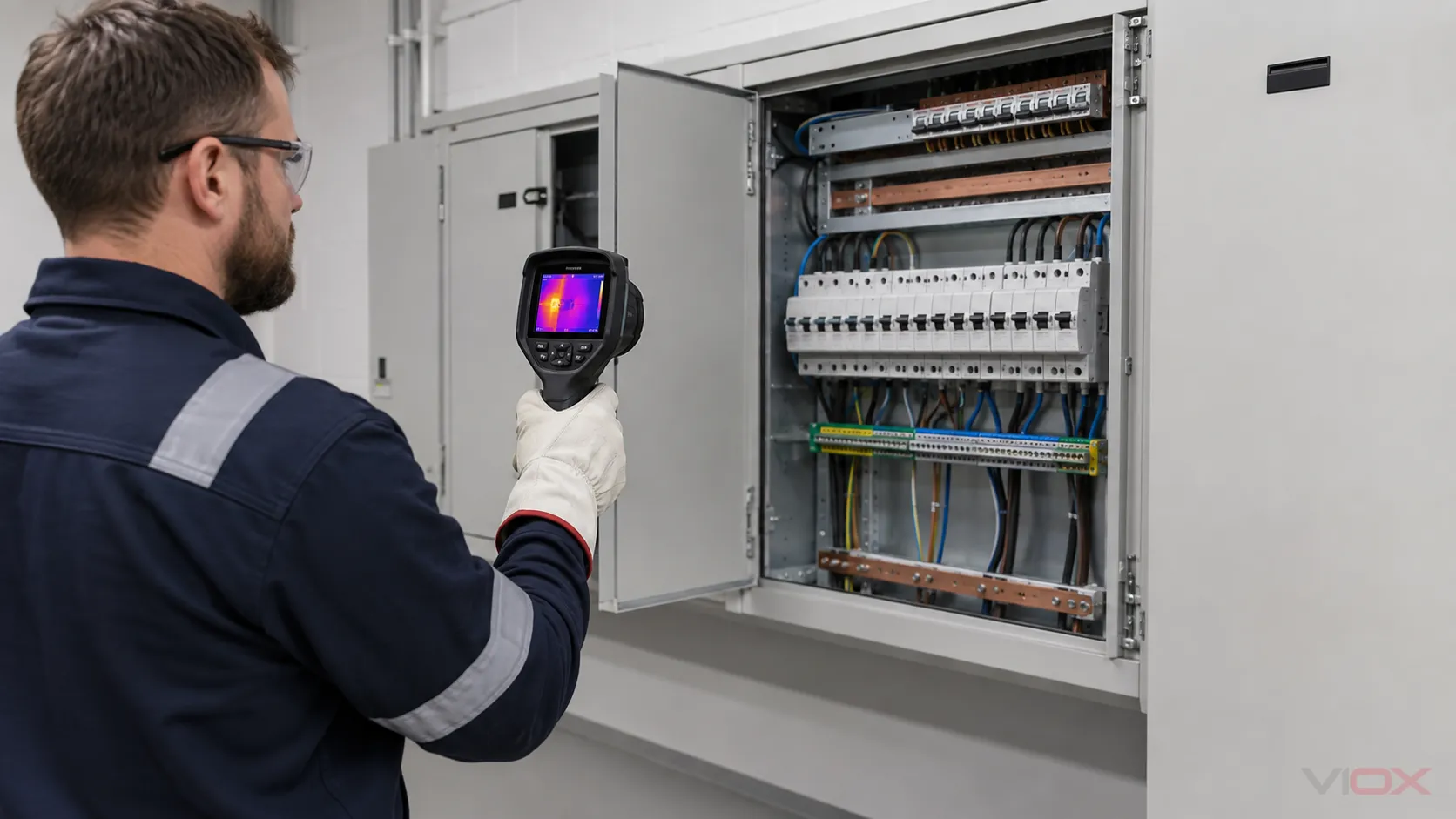

كيفية تفسير الصور الحرارية دون عتبة خاطئة

التصوير الحراري مفيد لأنه يظهر الاختلافات المكانية قبل أن يصبح الضرر واضحاً. أقوى استخدام له هنا هو المقارنة:

• مقارنة الأقطاب أو الأجهزة المتكافئة التي تحمل أحمالاً متشابهة؛;
• مقارنة نفس التوصيلة في ظروف تشغيل متشابهة بمرور الوقت؛;
• سجل الحمل، والظروف المحيطة، وإعدادات الكاميرا، والمسافة، وزاوية الرؤية؛;
• تأكد مما إذا كانت المنطقة الساخنة الظاهرة تتوافق مع الواجهة المعدنية، أو طرف توصيل الموصل، أو جسم قاطع الدائرة؛;
• تحقق من أي تغيير كبير بدلاً من تحديد درجة حرارة واحدة عامة للقبول/الرفض.

يتميز النحاس اللامع والمعادن المصقولة الأخرى بانخفاض معامل الانبعاثية ويمكنها عكس الطاقة الحرارية من الأجسام المحيطة. لذا، قد تمثل البقعة الساطعة أو الباردة ظروف القياس بدلاً من درجة حرارة المكون. تنصح شركة FLIR بمراعاة معامل الانبعاثية ودرجة الحرارة المنعكسة، وتشير إلى أن القياس الدقيق للأسطح ذات الانبعاثية المنخفضة التي يصعب قياسها يتطلب تقنية وتدريباً مناسبين.

لا تنسخ حدود ارتفاع درجة الحرارة من عائلة قاطع دائرة أخرى، أو مادة طرف توصيل، أو معيار منتج، أو تجميع وتطبقها على كل قضيب توزيع MCB. يعتمد ارتفاع درجة الحرارة المقبول على المعدات الدقيقة، ونقطة المرجع، والمادة، والحمل، والظروف المحيطة، ووثائق المنتج الحاكمة.

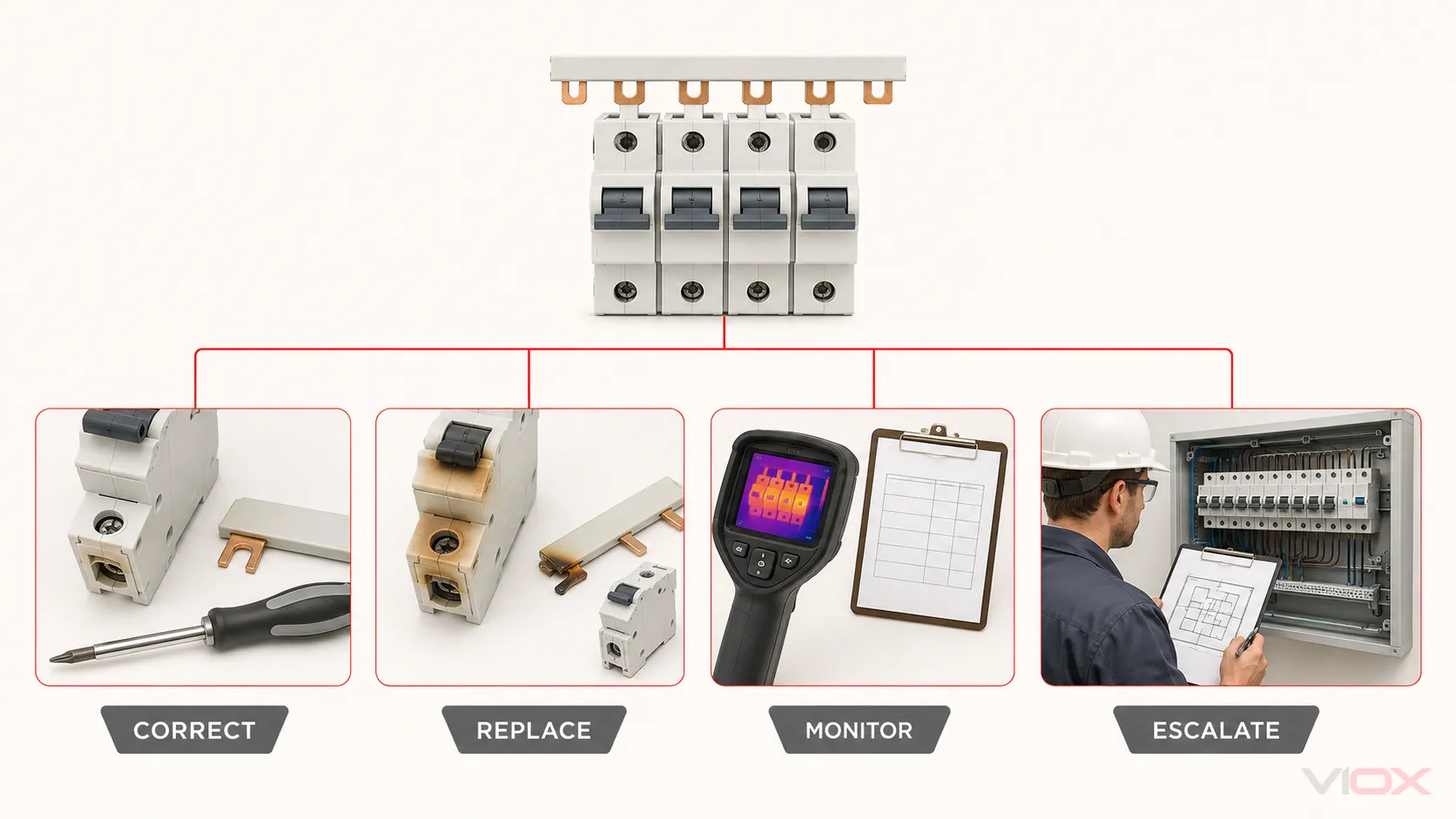

هل يجب التصحيح، أو الاستبدال، أو المراقبة، أو التصعيد؟

التصرف	استخدمه عندما	لا تستخدمه عند
صحح وتحقق	لم يتم العثور على أي تلف حراري، وتم تأكيد السبب، وتسمح إجراءات الشركة المصنعة الدقيقة بإعادة التوصيل	التوافق غير مؤكد أو أن نظام التلامس تالف
استبدل المكونات المتأثرة	يوجد تنقير، أو تشوه، أو فقدان لضغط التلامس، أو تلف في الطلاء، أو تشقق/تليين في العزل، أو تفحم، أو تتطلب توجيهات الشركة المصنعة الاستبدال بعد التعرض لحرارة شديدة	لم يحدد التشخيص بعد سبب التلف
راقب مقابل خط أساس	التجميع ضمن نطاق تطبيقه الموثق، ولا يوجد أي تلف، وتتصرف المكونات المحملة المماثلة بشكل مشابه، ولم تجد مراجعة مؤهلة أي عيب يستدعي الإجراء	توجد رائحة، أو تغير سريع، أو فصل متكرر، أو تلف مرئي، أو نقطة ساخنة موضعية غير مفسرة
يُرفع الأمر للمراجعة الهندسية	تعد حالة تحميل الصف، وترتيب التغذية، والتصميم الحراري للحاوية، وسجل الأعطال، أو تنسيق المعدات غير مؤكدة	يؤدي تصحيح المكون الموثق ببساطة إلى حل المشكلة بالكامل وتجاوز عملية التحقق

منع عودة نفس نقطة السخونة

الوقاية هي عملية مواصفات وتحقق خاضعة للرقابة:

1. توثيق التوافق. تسجيل سلسلة قاطع الدائرة، ونوع طرف التوصيل، وشكل المشط، والمسافة البينية، وترتيب الأقطاب/الأطوار، وتصنيف قضيب التوزيع، والملحقات المعتمدة.
2. اتبع تعليمات التوصيل بدقة. سجل قيمة الربط والأداة المحددة للجهاز والتوصيلة بدقة؛ ولا تعتمد على الذاكرة أو قاعدة عامة بين العلامات التجارية.
3. افحص مسار التيار بالكامل. قد تنشأ نقطة ساخنة في مشط التوصيل (comb tooth) من واجهة قضيب التوزيع (busbar)، أو قاطع الدائرة، أو طرف توصيل الموصل، أو عدم توافق في التطبيق.
4. احتفظ بمرجع أساسي لعملية التشغيل التجريبي. احفظ سجلات الحمل والسجلات الحرارية التي تم أخذها في ظل ظروف معلومة لضمان وجود مقارنة صالحة للفحوصات المستقبلية.
5. حدد مسببات الفحص القائم على الحالة. يجب أن تؤدي تغيرات الحمل، أو استبدال الأجهزة، أو الفصل غير المبرر (nuisance tripping)، أو وجود رائحة، أو تغير اللون، أو التلوث، أو التعرض للماء، أو الأنماط الحرارية غير الطبيعية إلى إجراء مراجعة. يجب أن تستند فترات الصيانة إلى وثائق المعدات وبرنامج الصيانة في الموقع، وليس إلى قاعدة تقويمية عامة.
6. استخدم قطع غيار مناسبة. عند الحاجة إلى الاستبدال، قارن الوثائق خيارات منتج قضيب التوزيع (busbar) الخاص بـ MCB بناءً على عائلة الجهاز المثبت والتطبيق بدلاً من الاختيار بناءً على تباعد الأسنان فقط.

للحصول على توجيه كامل حول المصطلحات وأنواع قضبان التوزيع (busbar)، راجع شرح قضيب التوزيع النحاسي (busbar) لقاطع الدائرة. إذا كان يجب تقصير قضيب التوزيع المشطي (comb busbar)، فاجعل هذا العمل ضمن إجراء قطع وعزل قضيب التوزيع المشطي (comb busbar).

الأسئلة المتداولة

ما مدى الحرارة التي تعتبر زائدة بالنسبة لقضيب توزيع (busbar) خاص بـ MCB؟

لا توجد درجة حرارة عالمية تنطبق على كل MCB، وطرف توصيل، وقضيب توزيع مشطي (comb busbar)، وصندوق، وحمل، ونقطة قياس. استخدم حدود الشركة المصنعة الدقيقة ومتطلبات المنتج/التجميع المعمول بها. في الموقع، يستدعي أي اختلاف موضعي غير مفسر عن التوصيلات المماثلة تحت حمل مشابه، أو تغير سريع عن خط الأساس، أو أي رائحة، أو تغير في اللون، أو ليونة، أو تنقير، أو سلوك فصل (tripping) إجراء تحقيق.

هل يجب علي إعادة ربط عزم الدوران لكل MCB إذا كان هناك توصيل واحد ساخن؟

ليس تلقائياً. حدد أولاً المركز الحراري والسبب. تحذر بعض إرشادات الصيانة الخاصة بالشركة المصنعة تحديداً من العبث بطرف توصيل لا تظهر عليه أي علامات ارتفاع في درجة الحرارة أو ارتخاء. افحص الواجهة المتأثرة واتبع تعليمات الطراز بدقة؛ فإعادة الربط العشوائية قد تتسبب في أضرار جديدة أو تخفي وجود توصيلة غير متوافقة.

هل يمكن للكاميرا الحرارية إثبات أن طرف التوصيل مرتخٍ؟

لا. يمكنها الكشف عن نمط حراري يتوافق مع مقاومة غير طبيعية، لكنها لا تستطيع إثبات السبب الميكانيكي. تحقق من الحمل، وظروف القياس، والانبعاثية، ودرجة الحرارة المنعكسة، والتركيب، والتوافق، وحالة طرف التوصيل، وسلوك الجهاز.

هل يمكن إعادة استخدام قضيب توزيع (busbar) خاص بـ MCB تغير لونه؟

لا تتخذ قراراً بناءً على اللون وحده، بل تعامل مع تغير اللون الناتج عن الحرارة، أو التنقير، أو التشوه، أو تلف الطلاء، أو تليين العزل كأدلة تتطلب فحصاً من قبل مختص. قد تتطلب إرشادات الشركة المصنعة لقاطع الدائرة وتوصيلات قضيب التوزيع المتأثرة الاستبدال عند وجود تسخين شديد أو تلف في نقاط التلامس. استبدل كل مكون تطلبه تعليمات الجهاز بدقة وقم بتصحيح السبب قبل إعادة التغذية بالكهرباء.

المصادر

• OSHA: التحقق من العزل وفصل الطاقة قبل الصيانة
• Schneider Electric: استكشاف أخطاء فصل قاطع الدائرة الحراري المغناطيسي وإصلاحها وتوصيلات الأطراف المحمومة
• Schneider Electric: استخدام المسح الحراري لقواطع الدائرة
• شنايدر إلكتريك: إرشادات الاختبار الميداني والصيانة لقواطع الدائرة ووصلاتها
• شنايدر إلكتريك: إعدادات عزم الدوران لعائلة منتجات معدات ACB و MCCB و MCB
• هاجر المملكة المتحدة: جدول دعم عزم الربط الخاص بكل جهاز
• FLIR: تأثيرات الانبعاثية ودرجة الحرارة المنعكسة في التصوير الحراري

إذا كنت تحدد قضبان توصيل (busbars) بديلة لقاطع MCB لسلسلة قواطع موثقة وصف جهاز معين، فأرسل أرقام الطراز، ورسومات طرف التوصيل، وترتيب الأطوار، ومتطلبات التيار، والكمية إلى [email protected] للمراجعة من حيث التوافق.
