لا تقم بقص قضيب التوزيع المشطي إلا إذا كان المنتج المحدد معتمداً للقص. افصل التيار الكهربائي وتأكد من خلو اللوحة من الجهد، ثم قم بإزالة قضيب التوزيع، وتأكد من عدد الأسنان وتسلسل الأطوار المطلوب، وقم بإجراء قص مستقيم باستخدام الأداة المعتمدة من الشركة المصنعة، وأزل النتوءات والبقايا الموصلة، وقم بتغطية الطرف المقصوص المكشوف بغطاء النهاية المطابق. احمِ أي أسنان حية غير مستخدمة باستخدام أغطية الأسنان المحددة قبل إعادة تركيب قضيب التوزيع.
لا تفترض أن كل قضيب توزيع لقواطع الدائرة المصغرة (MCB) قابل للتقصير. فبعض عائلات المنتجات تميز بين قضبان التوزيع القياسية غير القابلة للقص والإصدارات المصممة خصيصاً للقص. إن الشريط الكهربائي، وأنابيب الانكماش الحراري العامة، والمواد المانعة للتسرب، وأغطية النهاية غير المتوافقة لا تعيد للمنتج خصائص العزل أو مسافات الخلوص أو تكوين التجميع الموثق تلقائياً.
يغطي هذا الدليل قضبان التوزيع المعزولة ذات الدبابيس (Pin) والشوكة (Fork) قضبان توزيع مشطية لقواطع الدائرة المصغرة (MCB) المستخدمة عبر قواطع الدائرة النمطية المتوافقة وأجهزة الحماية ذات الصلة. لا يغطي هذا الدليل قضبان النحاس المصنعة للوحات التوزيع، أو أنظمة مجاري قضبان التوزيع (Busbar Trunking)، أو إجراءات العمل تحت الجهد. يجب أن يتم القص والتركيب بواسطة عامل كهربائي مؤهل وفقاً لتعليمات المعدات المعمول بها وقواعد السلامة في الموقع.
الوجبات الرئيسية
- تأكد من أن طراز قضيب التوزيع قابل للقص قبل وضع علامات عليه أو قصه.
- قم بإزالة قضيب التوزيع من التجميع المفصول عنه التيار؛ لا تقم بقصه أثناء تركيبه.
- حدد طول القطع بناءً على صف الجهاز الفعلي، وهندسة الأسنان، وتسلسل الأقطاب، وليس بناءً على عرض الصندوق فقط.
- استخدم طريقة القطع وإزالة النتوءات المعتمدة لهذا المنتج؛ حيث يُحدد المنشار والمبرد لأنظمة معينة، ولكن ليس بالضرورة لجميع الأنظمة.
- قم بتركيب غطاء النهاية المطابق فوق كل طرف مقطوع يتطلب الحماية.
- استخدم أغطية الأسنان لجهات الاتصال الحية غير المستخدمة في حال تطلبت وثائق النظام ذلك.
- ارفض القطعة إذا كان الموصل أو الأسنان أو العزل يعاني من تشققات أو تشوه أو ارتفاع في درجة الحرارة أو تلوث.
- أعد التحقق من التوافق، والتركيب، وتسلسل الأطوار، وربط الأطراف، وحماية التجميع النهائي قبل توصيل التيار الكهربائي.
قبل القطع: أربعة فحوصات للقبول أو الرفض
تبدأ عملية القطع بالوثائق، وليس بالمنشار. اجتز الفحوصات الأربعة جميعها قبل تعديل القطعة.
| تحقق | حالة الاجتياز | شرط التوقف |
|---|---|---|
| إذن القطع | رقم الكتالوج الدقيق أو تعليمات المنتج تسمح بالقطع | الوثائق لا تذكر شيئاً، أو النموذج موصوف بطول ثابت، أو أن القطع محظور |
| هندسة الصف | نوع السن، والخطوة، وعمق الطرف، ومواقع الأجهزة تتطابق مع الصف الكامل | القضيب يبدو مناسباً فقط، بينما الأجهزة لها ارتفاعات أطراف مختلفة، أو أن الأسنان لا تستقر بشكل موحد |
| التخطيط الكهربائي | يتم تحديد تسلسل الأقطاب، وترتيب الأطوار، والتغذية، ونقاط التلامس المطلوبة في رسم التجميع. | يعتمد القطع على الطول المادي فقط أو قد يؤدي إلى ترتيب غير واضح للطور/المحايد. |
| حماية الأطراف | غطاء النهاية الصحيح وأي أغطية أسنان مطلوبة متاحة لعائلة قضبان التوزيع المحددة. | الحماية المقترحة هي شريط لاصق، أو أنبوب انكماش حراري عام، أو مادة مانعة للتسرب، أو ملحق غير متوافق. |
إذا لم يتم اختيار قضيب التوزيع بعد، استخدم VIOX. دليل اختيار قضبان التوزيع (Busbar) لقواطع الدائرة المصغرة (MCB) أولاً. لا يمكن للقطع تصحيح واجهة الدبوس أو الشوكة الخاطئة، أو المسافة بين الأقطاب، أو ترتيب الأقطاب، أو أبعاد التلامس، أو التصنيف الكهربائي.
الأدوات والأجزاء المطلوبة
استخدم المعدات المذكورة في تعليمات قضيب التوزيع أو لوحة التوزيع. قد تتضمن بيئة العمل المنظمة النموذجية ما يلي:
- قضيب التوصيل المشطي القابل للقطع بدقة وتعليمات المنتج الخاصة به؛;
- غطاء النهاية المطابق لعائلة قضبان التوصيل، وتكوين الأقطاب، ومقطع الموصل؛;
- أغطية الأسنان أو أغطية الحماية من التلامس في حال وجود أسنان غير مستخدمة؛;
- منشار دقيق الأسنان معتمد، أو قاطع قضبان توصيل مخصص، أو أي أداة قطع أخرى محددة؛;
- مبرد ناعم أو أداة إزالة نتوءات معتمدة؛;
- مسطرة قياس، وزاوية قائمة، وأداة تعليم غير ضارة؛;
- دعامة عمل ثابتة أو مشبك ذو فكوك ناعمة لا يؤدي إلى سحق العزل أو ثني الأسنان؛;
- حماية للعين، وقفازات مقاومة للقطع، وغيرها من معدات الوقاية الشخصية (PPE) المطلوبة؛;
- فرشاة نظيفة أو وسيلة شفط مناسبة لإزالة الجسيمات المعدنية؛ و
- أداة ربط الأطراف المحددة لإعادة التركيب.
على سبيل المثال، توضح تعليمات وحدة المستهلك Easy9 من شنايدر إلكتريك للفني استخدام منشار ومعدات حماية شخصية، ثم استخدام مبرد لتدوير الأطراف المقطوعة. يُعد ذلك دليلاً مفيداً لنظام المعدات هذا، وليس مواصفة أداة عالمية لكل قضيب توزيع مشطي (Comb Busbar).
تجنب استخدام القواطع الجانبية أو قواطع البراغي أو الكماشة كطريقة قطع عامة. فهي قد تؤدي إلى تسطيح الموصل، أو شق الغلاف، أو التواء خط الأسنان، أو ترك قطع حاد وغير منتظم. لا تعتمد على الجلاخة الكاشطة كخيار افتراضي: فالحرارة والشرر والجسيمات الموصلة يمكن أن تتلف العزل أو تلوث المعدات ما لم تسمح إجراءات المنتج صراحةً بهذه الطريقة.

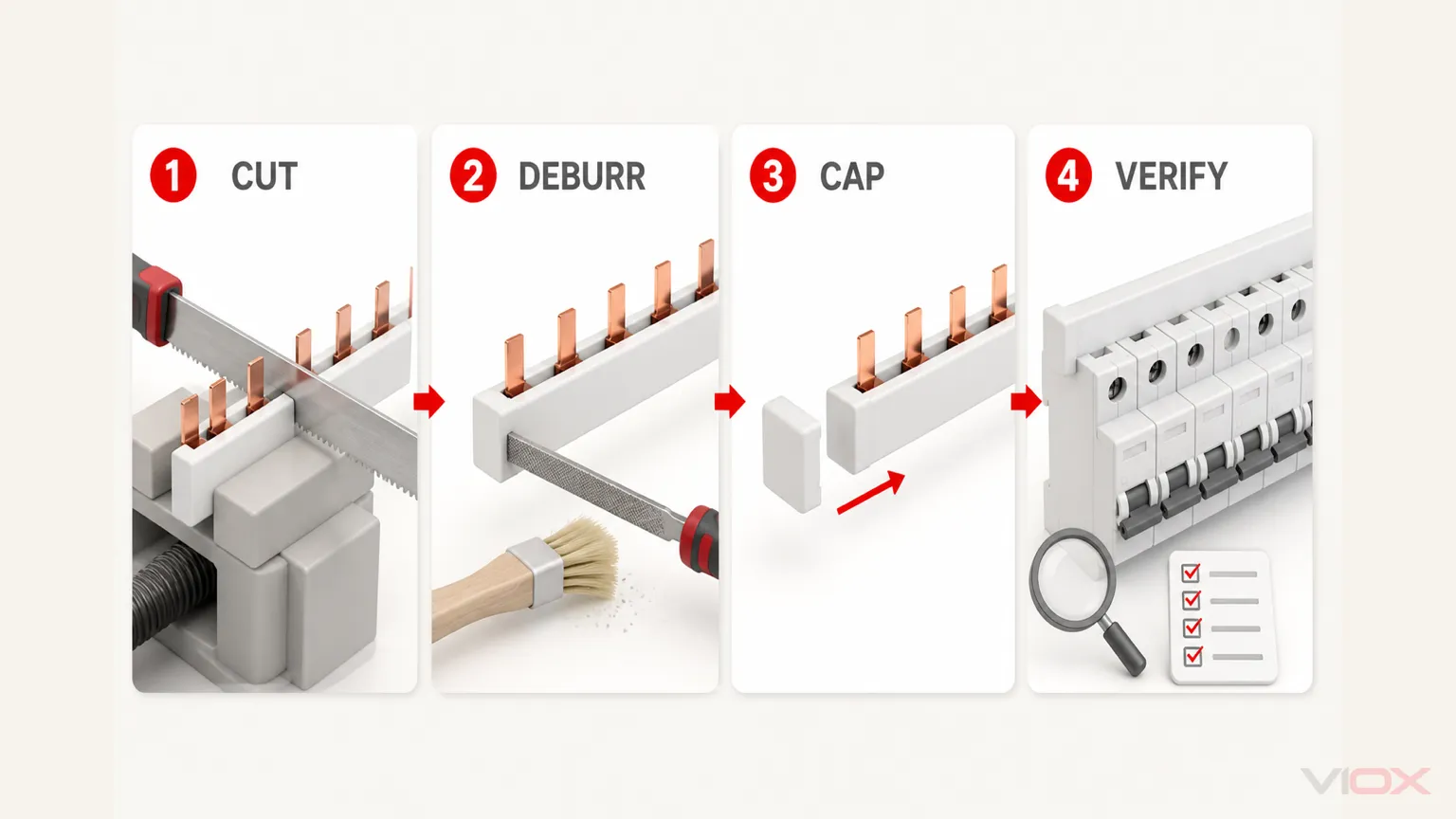

خطوة بخطوة: كيفية قطع قضيب التوزيع المشطي (MCB Comb Busbar)
1. افصل مصدر الطاقة وتحقق من خلو التجميعة من الجهد الكهربائي
اتبع إجراءات العزل والقفل والتحقق الخاصة بالموقع. حدد كل مصدر محتمل، بما في ذلك مصادر الطاقة البديلة حيثما ينطبق ذلك. وضع القاطع في حالة "إيقاف التشغيل" وحده ليس دليلاً على أن قضيب التوزيع آمن للتعامل معه.
قم بإزالة قضيب التوزيع المشطي من صف الأجهزة قبل القطع. يمنع هذا دخول برادة المعدن إلى أطراف القواطع، ويتجنب التحميل الميكانيكي على الأجهزة المثبتة، ويمنح الفني وصولاً واضحاً لفحص الجزء بالكامل.
تأكد من أن قضيب التوزيع (Busbar) مصمم خصيصاً ليتم قصه.
تحقق من رقم الكتالوج، والمخطط، وورقة التركيب. قد تحتوي المنتجات المتشابهة ضمن نطاق واحد على قواعد تعديل مختلفة.
هذا التمييز مهم بشكل خاص عندما تكون حالة الاعتماد ذات صلة. توثق شركة شنايدر إلكتريك كلاً من قضبان التوزيع المشطية القياسية المعترف بها من قبل UL والتي يجب عدم قصها، وإصدارات منفصلة قابلة للقص لنطاق Multi 9 المحدد. وبالمثل، تحدد شركة ABB عائلات معينة من قضبان التوزيع على أنها مناسبة للقص وتدرج أرقام أجزاء أغطية النهايات المطابقة. توضح هذه الأمثلة سبب عدم صحة العبارة العامة مثل “جميع قضبان التوزيع المشطية قابلة للقص”.
بالنسبة لمنتجات VIOX، تحقق من الطراز أو المخطط الدقيق قبل إجراء أي تعديل. مجموعة قضبان التوزيع المشطية لقواطع الدائرة المصغرة (MCB) تتضمن VIOX تنسيقات الدبابيس (Pin) والشوكة (Fork) وترتيبات أقطاب متعددة، ولكن يظل إذن القص والملحقات المطلوبة خاصاً بكل طراز.
قم ببناء صف الجهاز وحدد نقاط التلامس المطلوبة.
قم بترتيب قواطع الدائرة المصغرة (MCBs)، وقواطع دائرة التيار المتبقي (RCCBs)، وقواطع دائرة التيار المتبقي مع الحماية من التيار الزائد (RCBOs)، أو العوازل، أو غيرها من الأجهزة النمطية المعتمدة في تسلسلها النهائي. تأكد من:
- عائلة القاطع الدقيقة وواجهة الطرفية (Terminal interface).;
- هندسة الدبوس أو الشوكة؛;
- تباعد الوحدات وأي فجوات أو ملحقات؛;
- ترتيب 1P أو 2P أو 3P أو 4P أو 1P+N أو 3P+N؛;
- تسلسل الطور والمحايد؛;
- موضع التغذية؛ و
- عدد نقاط التلامس التي ستتعشق فعلياً مع الأطراف.
لا تقم بقياس العرض الصافي داخل الصندوق فقط. يتم التحكم في الطول الوظيفي بواسطة نمط الأسنان وصف الجهاز. يحتوي قضيب التوزيع متعدد الأطوار أيضاً على تسلسل كهربائي متكرر؛ يجب أن يحافظ تقصيره على العلاقة المقصودة بين كل سن وطرف جهاز.
4. حدد موضع القطع المعتمد
انقل الطول المطلوب إلى قضيب التوزيع (Busbar) باستخدام الرسم الهندسي الخاص بالشركة المصنعة أو مخطط الجهاز المجمع بشكل صحيح. حدد خط قطع مربع في قسم فارغ معتمد بين نقاط التلامس التي يجب أن تبقى.
يجب ألا تحتوي القطعة النهائية على سن مقطوع جزئياً، أو شوكة مشوهة، أو جزء موصل غير مدعوم. ضع في اعتبارك غطاء النهاية وأي مسافة خلوص مذكورة في تعليمات المنتج. لا تقم بإنشاء بروز نحاسي مخصص أو إزالة الغلاف لمجرد أن الغطاء يبدو ضيقاً جداً؛ فالملاءمة الضعيفة قد تشير إلى وضع قطع خاطئ أو ملحق غير صحيح.
قبل القطع، قم بإجراء فحص ثنائي أو مطابقة الرسم مع القطعة في التجميعات متعددة الأقطاب. فالقطع النظيف في السن الخاطئ قد يؤدي إلى توصيل الطور أو وضع المحايد بشكل غير صحيح.
5. ادعم قضيب التوزيع دون تشويهه.
ثبت القطعة على سطح عمل نظيف. ادعم الموصل بالقرب من مكان القطع بما يكفي للحد من الاهتزاز، مع إبقاء الضغط بعيداً عن أسنان التلامس وتجنب إتلاف العزل.
يجب أن تظل الأسنان مستقيمة ومتوازية وعلى نفس المسافة بعد العملية. إذا تركت المشابك علامات، أو سحقت الغلاف، أو غيرت محاذاة الأسنان، فإن الإعداد غير مناسب.
6. قم بإجراء قطع مستقيم ومتحكم فيه.
استخدم أداة القطع المعتمدة واجعل القطع مربعاً بالنسبة لقضيب التوزيع. اترك الأداة تقطع دون ثني القطعة. القوة المفرطة يمكن أن تؤدي إلى فصل طبقات العزل أو تشققه، أو تشويه القسم النحاسي، أو ثني الأسنان المجاورة.
في حال تحديد استخدام منشار، استخدم شفرة مناسبة ذات أسنان دقيقة مع التحكم في حركة القطع. وفي حال تحديد قاطع مخصص، تأكد من أن قدرته تتوافق مع شكل قضيب التوزيع (Busbar) ومقطع الموصل. لا تفترض أن الأداة المعتمدة لقضبان النحاس العارية مناسبة لقضبان التوزيع المشطية المعزولة.
توقف عن العمل إذا تمزق العازل على طول القضيب، أو إذا انثنى الموصل بدلاً من قطعه، أو إذا انحرف أحد الأسنان عن مساره. لا تقم بإخفاء أي تلف هيكلي تحت غطاء النهاية.
7. إزالة النتوءات من الموصل وتنظيف القطعة.
قم بإزالة الحواف الحادة والنتوءات السائبة باستخدام المبرد أو أداة إزالة النتوءات المحددة. الهدف هو الحصول على نهاية ملساء لا تؤدي إلى قطع غطاء النهاية، أو منع الغطاء من الاستقرار في موضعه الصحيح، أو تقليل مسافة العزل المطلوبة.
يجب ألا تؤدي عملية إزالة النتوءات إلى تقليل مقطع الموصل بشكل جوهري أو تغيير شكل أي تلامس مجاور. لا تقم ببرد أسطح التلامس التي تدخل في أطراف القواطع الكهربائية.
قم بإزالة كل جزيئات النحاس ورقائق العزل من قضيب التوزيع وسطح العمل والصندوق. يمكن للنشارة الموصلة أن تسبب قصرًا بين الأطراف، أو تتلف العزل، أو تظل مخفية داخل فتحة الجهاز. افحص الغلاف بحثًا عن أي تشققات أو بياض أو قطوع أو تلف ناتج عن الحرارة قبل المتابعة.
كيفية عزل الطرف المقطوع بشكل صحيح.
8. تركيب غطاء نهاية قضيب التوزيع المشطي المطابق.
يتم حماية وجه القطع المكشوف عادةً باستخدام غطاء النهاية المخصص لنظام قضبان التوزيع (Busbar) هذا. يجب مطابقة الغطاء مع عائلة المنتج، وشكل الموصل، وتكوين الأقطاب، وأبعاد العازل.
ادفع الغطاء إلى موضعه المحدد دون استخدام القوة أو إجراء أي تعديلات عليه. يجب أن يحقق الغطاء المركب بشكل صحيح ما يلي:
- تغطية وجه الموصل المقطوع بالكامل؛;
- الاستقرار بإحكام مقابل جسم قضيب التوزيع المعزول كما هو مصمم؛;
- البقاء ثابتاً دون حدوث تشقق أو انتفاخ؛;
- تجنب التداخل مع القاطع المجاور أو الصندوق أو الحاجز؛ و
- الحفاظ على متطلبات حماية التلامس وترتيب العزل للتجميعة النهائية.
تتطلب بعض أنظمة قضبان التوزيع أغطية نهاية عند كلا الطرفين؛ بينما توفر أنظمة أخرى طرفاً جاهزاً من المصنع وتتطلب الحماية فقط في المكان الذي تم فيه قطع القضيب. اتبع الرسم الفني للمنتج بدلاً من تطبيق قاعدة واحدة على جميع الطرازات.
لماذا لا يعتبر الشريط الكهربائي بديلاً مناسباً
قد يتحرك الشريط الكهربائي أو يرتخي أو يتمزق عند وجود نتوءات حادة أو يتسبب في سماكة غير منتظمة. كما أنه لا يضمن استعادة مسافات الزحف أو الخلوص أو التثبيت أو الحماية من التلامس. أنابيب الانكماش الحراري العامة لها قيود مماثلة وقد تولد حرارة أثناء التركيب.
استخدم الشريط أو الانكماش الحراري أو مركب القولبة أو أي بديل آخر فقط عندما تحدد الشركة المصنعة لقضيب التوزيع (Busbar) أو إجراءات التجميع المعتمدة تلك الطريقة صراحةً. عبارة “عدم ظهور النحاس” ليست بحد ذاتها دليلاً على وجود نظام عزل مقبول.

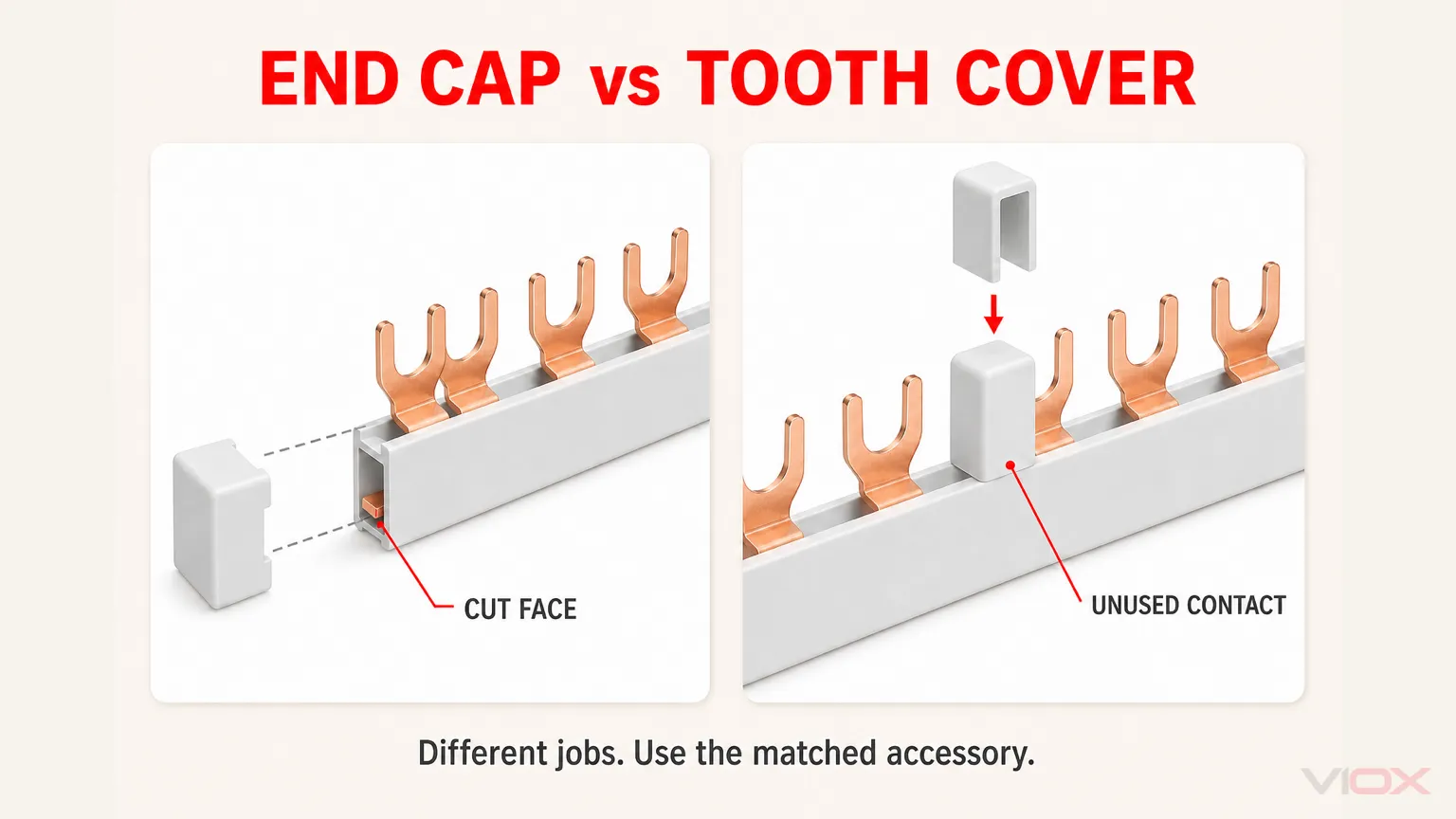

9. حماية أسنان التوصيل الحية غير المستخدمة
يغطي غطاء النهاية الوجه المقطوع؛ لكنه لا يغطي نقاط التلامس غير المستخدمة على طول القضيب. إذا ظل أحد أسنان التوصيل الحية خارج طرف القاطع، استخدم غطاء السن المحدد أو غطاء الحماية أو الحاجز - أو قم بتعديل طول القطع - وفقاً لتعليمات النظام.
لا تصف الصف المكتمل بأنه آمن ضد اللمس (finger-safe) لمجرد أن الموصل الرئيسي يحتوي على غلاف بلاستيكي. قد تظل الأسنان وأطراف التغذية ونقاط التلامس غير المستخدمة والأطراف المقطوعة مكشوفة حتى يتم تركيب الأجهزة والأغطية والحواجز والخزانة الصحيحة.
إعادة تركيب والتحقق من قضيب التوزيع المشطي (Comb Busbar)
10. أعد تركيب قضيب التوزيع دون الضغط على الأسنان بقوة
قم بمحاذاة كل تلامس مع الطرف المخصص له قبل الضغط عليه. يجب أن يستقر قضيب التوصيل (Busbar) بشكل متساوٍ عبر الصف. لا تستخدم براغي الأطراف لسحب قضيب التوصيل المائل إلى وضع المحاذاة.
تحقق مما يلي:
- تأكد من دخول كل دبوس أو شوكة في موضع الطرف المتوافق معه؛;
- تأكد من أن العزل لا يمنع التلامس من الدخول بالكامل داخل المشبك؛;
- تأكد من عدم وجود أي سن مثني أو منحرف أو مثبت بشكل جزئي؛;
- تأكد من أن الغطاء الطرفي لا يمنع الإدخال الكامل؛;
- تأكد من تطابق تسلسل الطور والمحايد مع المخطط الكهربائي؛ و
- تأكد من حماية جميع نقاط التوصيل الحية غير المستخدمة.
قم بربط كل طرف باستخدام الطريقة وعزم الدوران المحدد من قبل الشركة المصنعة للجهاز. لا توجد قيمة عزم دوران عالمية آمنة لكل تركيبة من قواطع الدائرة المصغرة (MCB) وقضبان التوصيل المشطية.
أكمل التحقق من التجميع
قبل التغذية بالتيار الكهربائي، قم بتطبيق إجراءات الفحص والاختبار المطلوبة للوحة التوزيع المكتملة. وحسب الاقتضاء، تحقق من:
- صحة أرقام أجزاء الأجهزة وقضبان التوزيع (Busbars)؛;
- الاستمرارية وتسلسل الأطوار؛;
- مقاومة العزل أو التحقق من العزل الكهربائي وفقاً لإجراءات التجميع المعتمدة؛;
- الخلوص المحدد عن الهيكل، وقضيب المحايد (Neutral)، وقضيب التأريض الوقائي، والأجزاء الموصلة الأخرى؛;
- صحة ربط الأطراف (الترامل) وضمان التلامس الكامل؛;
- خلو اللوحة من برادة النحاس، والقطع المعدنية السائبة، وتلف العزل؛;
- تركيب الأغطية الطرفية، وأغطية الأسنان، والحواجز؛ و
- أغطية الحاوية الصحيحة وحماية الوصول.
لا تعتبر فحص الاستمرارية الناجح دليلاً على أن التوصيلة تتمتع بمساحة تلامس كافية أو أداء حراري جيد. فقد يوصل السن المثبت جزئياً التيار أثناء اختبار التيار المنخفض، ولكنه قد يسخن بشكل مفرط أثناء التشغيل.
إعداد الطرف الصحيح مقابل غير الصحيح
| نقطة الفحص | حالة مقبولة | رفض أو تصحيح |
|---|---|---|
| إذن بالقطع | وثائق المنتج الدقيقة تسمح بالاختصار | النموذج ذو طول ثابت، ويُمنع قطعه أو إجراء أي تعديلات غير موثقة |
| وجه القطع | مربع، أملس، وخالٍ من النتوءات السائبة | مسحوق، مائل، ممزق، أو ذو نتوءات حادة |
| العزل | سليم على طول القضيب ولا يوجد به شقوق طولية | منقسم، محترق، مقشور بدون تعليمات، أو مفكك |
| الأسنان | مستقيم ونظيف ومتباعد بشكل صحيح | مثني أو ملتوٍ أو مبرد أو مقطوع جزئياً |
| غطاء طرفي | قطعة صحيحة ومثبتة بالكامل ومستقرة ميكانيكياً | غطاء عام، أو غير مناسب، أو غطاء متصدع، أو وجه مقطوع مكشوف |
| نقاط تلامس غير مستخدمة | محمية بأغطية محددة أو تمت إزالتها بطول القطع المعتمد | سن حي (مكهرب) يمكن الوصول إليه ومتروك بدون غطاء |
| وضع الجهاز | دخول كل سن بالكامل في الطرف المتوافق المخصص له | السن مائل أو خارج القفص أو مثبت من الحافة فقط |
| النظافة | عدم وجود جزيئات موصلة متبقية | وجود برادة نحاس في الأطراف أو داخل الصندوق |
أخطاء شائعة عند قطع قضبان التوزيع المشطية
القطع قبل التحقق من رقم الكتالوج
التشابه البصري ليس دليلاً على أن قضيبين ناقلين (Busbars) يخضعان لنفس قواعد التعديل. تأكد من القطعة الدقيقة أولاً، خاصة في الحالات التي يجب فيها الحفاظ على موافقات المنتج أو وثائق التجميع.
القياس من عرض الصندوق بدلاً من نقاط التلامس.
قد يؤدي هذا إلى ترك سن توصيل إضافي مكهرب، أو إزالة نقطة تلامس مطلوبة، أو تغيير تسلسل الطور المقصود. قم بالقياس من صف الجهاز النهائي والمخطط المعتمد.
قطع قضيب التوصيل أثناء تثبيته.
قد يؤدي هذا إلى دخول برادة موصلة إلى أجهزة الحماية، وإتلاف الأطراف، وتعريض العامل لمخاطر كهربائية وميكانيكية. قم بإزالة الجزء غير المكهرب قبل القطع.
استخدام قواطع تقوم بسحق الموصل.
القطع السريع لا يعني بالضرورة قطعاً محكماً. قد يمنع التشوه غطاء النهاية من الاستقرار في مكانه، وقد يؤدي إلى تشقق العزل إلى ما بعد واجهة القطع المرئية.
تركيب غطاء النهاية دون إزالة النتوءات (Deburring).
يمكن للحافة النحاسية الحادة أن تقطع الغطاء أو تبعده عن موضعه المصمم له. قم بإزالة النتوءات والتنظيف أولاً.
ترك سن غير مستخدم مكشوفاً.
قد يتم حماية الطرف المقطوع بينما يظل تلامس آخر حياً ويمكن الوصول إليه. تؤدي الأغطية الطرفية وأغطية الأسنان وظائف مختلفة.
خلط عائلات قضبان التوزيع (Busbar) والقواطع بعد القطع.
التقصير لا يجعل قضيب التوزيع غير المتوافق متوافقاً. يجب أن تتطابق دائماً أشكال الدبابيس أو الشوكات، والمسافة البينية، والسماكة، وعمق الإدخال، وتصميم الطرف.
المعايير وحدود الشركة المصنعة
IEC 61439-3:2024 يحدد المتطلبات الخاصة بلوحات التوزيع المخصصة للتشغيل من قبل الأشخاص العاديين ضمن نطاقه المحدد. وهو ينطبق على التجميع النهائي؛ وليس تعليمات قطع عالمية لكل قضيب توزيع مشطي (Comb busbar) خاص بقواطع الدائرة المصغرة (MCB).
تحدد الشركات المصنعة لقضبان التوزيع والأجهزة ما إذا كان يمكن تقصير منتج معين، وما هي الملحقات المطلوبة، وكيف يمكن استخدام الجزء المعدل. يجب على فني تجميع اللوحات أيضاً الحفاظ على ترتيب التجميع المعتمد، وقواعد التوصيل المعمول بها، ومتطلبات السلامة المهنية المحلية.
لا تنقل طريقة قطع أو رقم جزء غطاء طرفي أو بيان اعتماد من عائلة قضبان توزيع إلى أخرى. حتى المنتجات من نفس الشركة المصنعة قد تستخدم مقاطع موصلات، ومقاطع جانبية للأكمام، وأنظمة حماية طرفية مختلفة.
قائمة التحقق من القبول النهائي
لا تقم بتسليم قضيب التوزيع (Busbar) المعدل للتركيب إلا بعد التأكد من جميع البنود ذات الصلة:
- □ التحقق من أن طراز قضيب التوزيع قابل للقص
- □ التأكد من سلسلة القاطع، وواجهة التوصيل (دبوس/شوكة)، والمسافة البينية (Pitch)
- □ فحص عدد الأقطاب وتسلسل الأطوار ومطابقتها للمخطط الكهربائي
- □ إجراء عملية القص في الموضع المعتمد وباستخدام الأداة المعتمدة
- □ التأكد من أن سطح القص مستوٍ وسلس وخالٍ من النتوءات
- □ التأكد من سلامة الأسنان والعزل وعدم تعرضهما لأي تلف
- □ تمت إزالة جميع المخلفات الموصلة
- □ غطاء النهاية الصحيح مثبت بالكامل في مكانه
- □ أطراف التوصيل الحية غير المستخدمة محمية
- □ قضيب التوزيع (Busbar) مثبت بالكامل في كل طرف توصيل متوافق
- □ تم إتمام ربط أطراف التوصيل وفقاً لتعليمات الجهاز
- □ تم اجتياز فحص اللوحة المكتملة والاختبارات المطلوبة
الأسئلة المتداولة
هل يمكن قص جميع قضبان التوزيع المشطية (Comb busbar) الخاصة بقواطع الدائرة المصغرة (MCB) حسب الطول المطلوب؟
لا. بعض المنتجات قابلة للقص، بينما يتم توريد منتجات أخرى بأطوال ثابتة ومعتمدة فقط. تأكد من رقم الكتالوج الدقيق وتعليمات التركيب. لا تستنتج إمكانية القص بناءً على المظهر أو بناءً على منتج آخر من نفس المجموعة.
ما هي الأداة الأفضل لقطع قضيب التوزيع المشطي (Comb Busbar)؟
استخدم الأداة المحددة للمنتج بدقة. تتطلب تعليمات بعض الشركات المصنعة استخدام منشار متبوعاً بالبرد، بينما قد تستخدم أنظمة أخرى قاطعة مخصصة. يجب أن تقوم الأداة بقطع محكم دون سحق الموصل أو تشقق العزل أو ثني الأسنان المجاورة.
هل يمكنني قطع قضيب التوزيع المشطي باستخدام قاطعة جانبية (Side cutters)؟
لا، إلا إذا كانت الشركة المصنعة تجيز هذه الطريقة صراحةً. عادةً ما تؤدي القواطع الجانبية وقواطع البراغي إلى تشويه الموصل والعزل بدلاً من إنتاج طرف مربع وناعم مطلوب لتركيب الغطاء المطابق.
هل يحتاج قضيب التوزيع المشطي المقطوع دائماً إلى غطاء طرفي؟
يتطلب الطرف المقطوع المكشوف عادةً الغطاء الطرفي المطابق أو الحماية المحددة التي يفرضها نظام المنتج. اتبع التعليمات بدقة. قد يكون الطرف الجاهز من المصنع محمياً بالفعل، بينما الوجه المقطوع حديثاً ليس كذلك.
هل يمكن أن يحل أنبوب الانكماش الحراري محل غطاء طرف قضيب التوزيع المشطي؟
فقط إذا كانت الشركة المصنعة أو إجراءات التجميع المعتمدة تسمح بذلك صراحةً. لا يوفر الانكماش الحراري العام تلقائياً نفس مستوى الملاءمة أو التثبيت أو الخلوص أو وظيفة الحماية من التلامس التي يوفرها الغطاء الأصلي.
أين يجب قص قضيب التوزيع المشطي ثلاثي الأطوار؟
يجب قصه فقط في الموضع المسموح به وفقاً لرسم المنتج وتخطيط الجهاز الفعلي. تأكد من تسلسل الأطوار المتكرر ومن كل قطب متصل قبل وضع علامة القص. لا توجد قاعدة عامة تنص على “القص بعد كل سن ثالث” تناسب جميع ترتيبات قواطع الدائرة المصغرة (MCB) وقواطع التيار المتبقي (RCCB) وقواطع التيار المتبقي مع الحماية من التيار الزائد (RCBO).
هل يمكنني قص قضيب التوزيع دون إزالته من القواطع؟
لا. يجب عزل التجميعة والتأكد من خلوها من الجهد الكهربائي، ثم إزالة قضيب التوزيع. إن قص القضيب وهو مثبت يعرض الأجهزة لخطر دخول الحطام الموصل، والضرر الميكانيكي، والتعرض غير الآمن للكهرباء.
كيف يجب عزل أسنان قضيب التوزيع المشطي غير المستخدمة؟
استخدم أغطية الأسنان أو أغطية الحماية المحددة لنظام قضيب التوزيع هذا، أو قم بتقصير القضيب باستخدام طريقة معتمدة. يحمي الغطاء الطرفي وجه القص ولكنه لا يحمي تلقائياً الأسنان غير المستخدمة على طول القضيب.
هل يمكن قص قضبان التوزيع المشطية من نوع VIOX؟
يعتمد السماح بالقص على طراز VIOX الدقيق والرسم والتكوين المطلوب. قبل إجراء أي تعديل، تأكد من سلسلة قضيب التوزيع، وترتيب الأقطاب، وهندسة التلامس، والطول، وملحقات الحماية الطرفية المطلوبة من خلال شركة VIOX أو وثائق المنتج المرفقة.
التوصية النهائية
قضيب التوزيع المشطي (Comb busbar) الذي يتم تقصيره بشكل صحيح ليس مجرد قضيب طويل تم تقصيره، بل هو مكون توزيع معدل يجب أن تظل فيه أنماط التلامس، والعزل، وحماية الأطراف، والتوافق تحت السيطرة.
اتبع هذا التسلسل: تأكد من قابليته للقص، وقم بتخطيط صف الأجهزة، والقص بشكل مستقيم، وإزالة النتوءات والتنظيف، وتركيب غطاء الطرف المطابق، وحماية الأسنان غير المستخدمة، ثم تحقق من التجميع النهائي. إذا تعذر التأكد من قاعدة القص الدقيقة أو الملحق المناسب، استخدم الطول المصنعي الصحيح أو اطلب تكويناً مطابقاً بدلاً من الارتجال.
لمطابقة المنتجات، راجع VIOX مجموعة قضبان التوزيع المشطية (Comb busbar) لقواطع الدائرة المصغرة (MCB) ذات النوع الدبوسي (pin) والشوكي (fork) وأرسل سلسلة القواطع، ونوع الطرف، وتخطيط الأقطاب، والمسافة البينية (pitch)، والطول المطلوب، وترتيب الأطوار، ووثائق السوق المستهدف.
