يرمز اختصار LT إلى الجهد المنخفض (Low Tension) في الهندسة الكهربائية. يستخدم هذا المصطلح على نطاق واسع في الهند وأسواق جنوب آسيا الأخرى لتوزيع الطاقة ذات الجهد المنخفض، بما في ذلك لوحات LT، وكابلات LT، ومفاتيح الفصل LT، وتغذية LT. وفي وثائق IEC، المصطلح المفضل عادةً هو الجهد المنخفض (LV) بدلاً من الجهد المنخفض (Low Tension).
وبالتالي فإن المعنى العملي مباشر: النظام الكهربائي من نوع LT هو جانب الجهد المنخفض في التركيبات الكهربائية، والذي يقع عادةً بعد محول التوزيع. ومع ذلك، يجب استخلاص حد الجهد الدقيق من المعيار المعمول به أو مواصفات مرفق الكهرباء، وليس من الاختصار وحده.
ماذا يعني اختصار LT في الهندسة الكهربائية؟

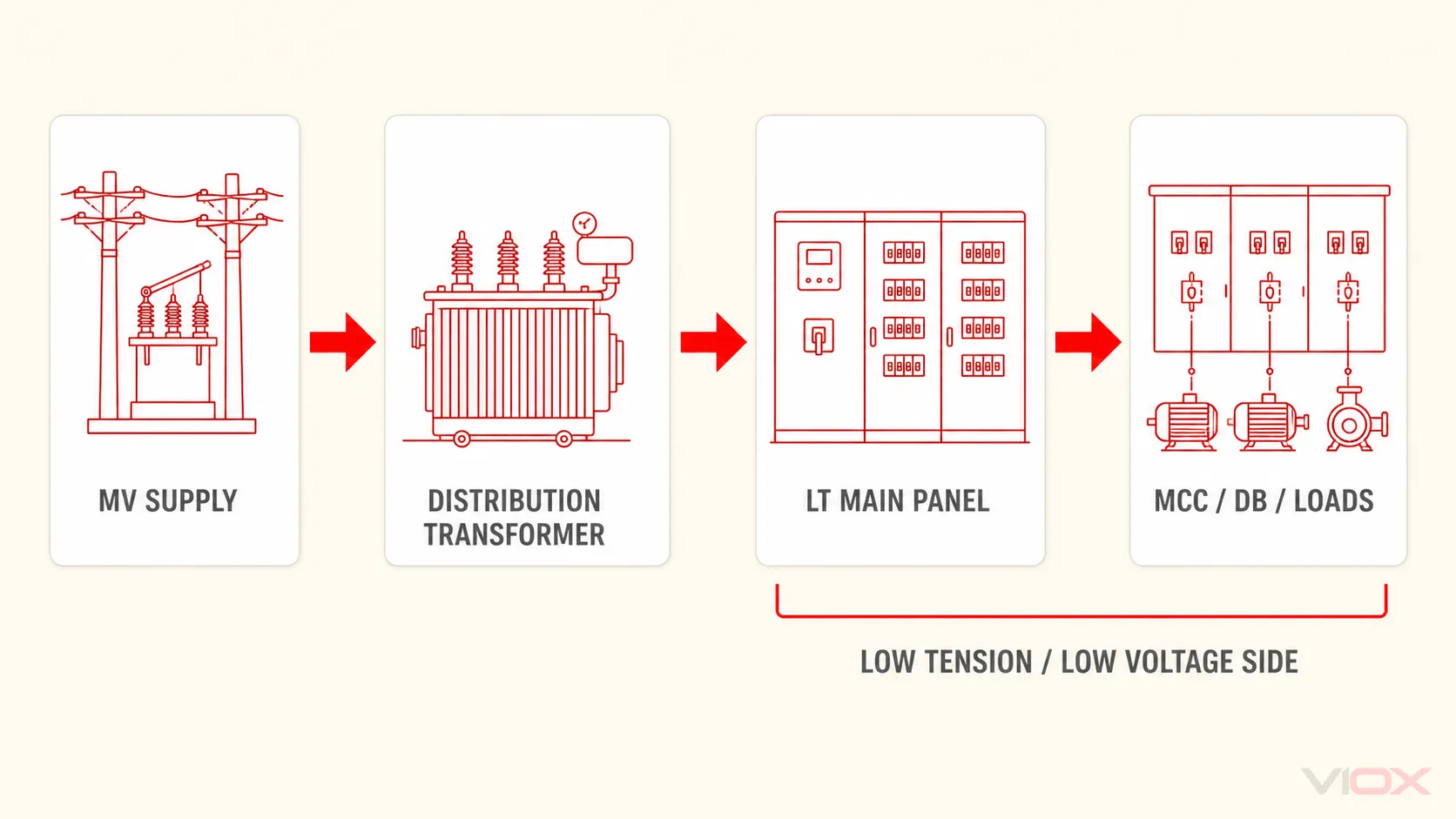

في المخطط أحادي الخط، أو المناقصة، أو جدول اللوحات، أو مستند المرفق، يحدد اختصار LT المعدات التي تخدم النظام الكهربائي للجهد المنخفض. سلسلة التوريد النموذجية هي:
تغذية الجهد المتوسط من المرفق
|
محول التوزيع
|
لوحة LT الرئيسية / PCC
|
MCC، لوحة APFC، لوحات التوزيع والأحمال النهائية
تشمل الأمثلة الشائعة ما يلي:
- لوحة الجهد المنخفض (LT): لوحة مفاتيح الجهد المنخفض الرئيسية أو لوحة توزيع/تحكم لاحقة؛;
- كابل الجهد المنخفض (LT): كابل تم اختياره لدائرة الجهد المنخفض المطبقة وتصنيف العزل؛;
- معدات المفاتيح للجهد المنخفض (LT): قواطع الدائرة، والمفاتيح، والكونتاكتور، وأجهزة الحماية، والتجميعات المستخدمة في جانب الجهد المنخفض؛;
- إمداد الجهد المنخفض (LT): جهد الاستخدام المُقدم للمباني أو الآلات أو أحمال الاستخدام النهائي الأخرى.
LT هي تسمية على مستوى النظام. وهي لا تحدد تصميم غلاف معين، أو نوع قاطع الدائرة، أو تصنيف الخطأ، أو شهادة اعتماد.
هل الجهد المنخفض (Low Tension) هو نفسه الجهد المنخفض (Low Voltage)؟
في الاستخدام الكهربائي اليومي في الهند،, الجهد المنخفض (Low Tension) و جهد منخفض يشيران عادةً إلى نفس الجزء العام من النظام الكهربائي. الفرق هو في المصطلحات بشكل أساسي:
| مصطلح | حيث يُستخدم عادةً | التفسير الهندسي |
|---|---|---|
| LT: الجهد المنخفض (Low Tension) | المرافق الهندية، والمناقصات، وأسماء اللوحات، ولغة الموقع | نظام توزيع الجهد المنخفض |
| LV: الجهد المنخفض | معايير IEC والمواصفات الدولية | فئة الجهد المنخفض الرسمية المحددة بواسطة الوثيقة المعمول بها |
| HT: الجهد العالي | المصطلحات الصناعية والمرافق الهندية | الإمداد أو المعدات التي تزيد عن حدود الجهد المنخفض (LT) المحلية؛ التصنيف الدقيق يعتمد على الولاية القضائية |
يغطي المعيار IEC 60947-1 المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض المخصصة للدوائر التي لا يتجاوز جهدها المقنن 1,000 V AC أو 1,500 V DC. يستخدم المعيار IEC 60364 نفس القيم العليا للنطاق الرئيسي للتركيبات الكهربائية ذات الجهد المنخفض. تعد هذه الحدود مراجع دولية مفيدة، لكنها لا تعني أن كل منتج يحمل علامة “LT” مناسب للاستخدام في أي مكان ضمن هذا النطاق بالكامل.
في العديد من التركيبات الهندية، يكون نظام الاستخدام المألوف هو 415/240 V AC. قد يطبق المشروع مصطلحات أو حدودًا مختلفة بموجب قواعد المرفق العام، أو مواصفات العطاء، أو معيار المعدات، أو المتطلبات القانونية. اقرأ دائمًا الوثيقة الحاكمة.
الجهد المنخفض (LT) مقابل الجهد العالي (HT): ما هو الفرق؟
| نقطة المقارنة | نظام الجهد المنخفض (LT) | نظام الجهد العالي (HT) |
|---|---|---|
| الشكل الكامل | الجهد المنخفض | الجهد العالي |
| الموقع النموذجي | ثانوي المحول والتوزيع في الجهة الدنيا | مصدر التغذية الرئيسي وجانب الجهد العالي للمحول |
| المعدات المشتركة | لوحة الجهد المنخفض LT، مركز التحكم في المحركات MCC، لوحة تحسين معامل القدرة APFC، لوحة التوزيع، MCB، MCCB، ACB | لوحة الجهد العالي HT، قاطع الدائرة المفرغ VCB، مرحل الحماية، محولات التيار/الجهد CT/PT، معدات الجانب الأولي للمحول |
| شاغل تشغيلي شائع | تيار الحمل، ارتفاع درجة الحرارة، تصنيف القصر الكهربائي، الانتقائية، الحماية من الصدمات | تنسيق العزل، التعشيق، مخططات الحماية، إجراءات التبديل، ومتطلبات القوس الكهربائي والخلوص |
| هل يمكن للاختصار تحديد الجهد الدقيق؟ | لا | لا |
“لا يعني الاختصار ”LT" انخفاض المخاطر. يمكن للوحة مفاتيح بجهد 415 V أن تحمل آلاف الأمبيرات وأن يكون لديها تيار قصر كهربائي احتمالي شديد. تظل طاقة الومضات القوسية، وسخونة الموصلات، والصعق الكهربائي، والقوى الكهروديناميكية مخاوف جدية في التصميم والصيانة.
ما هي لوحة LT؟

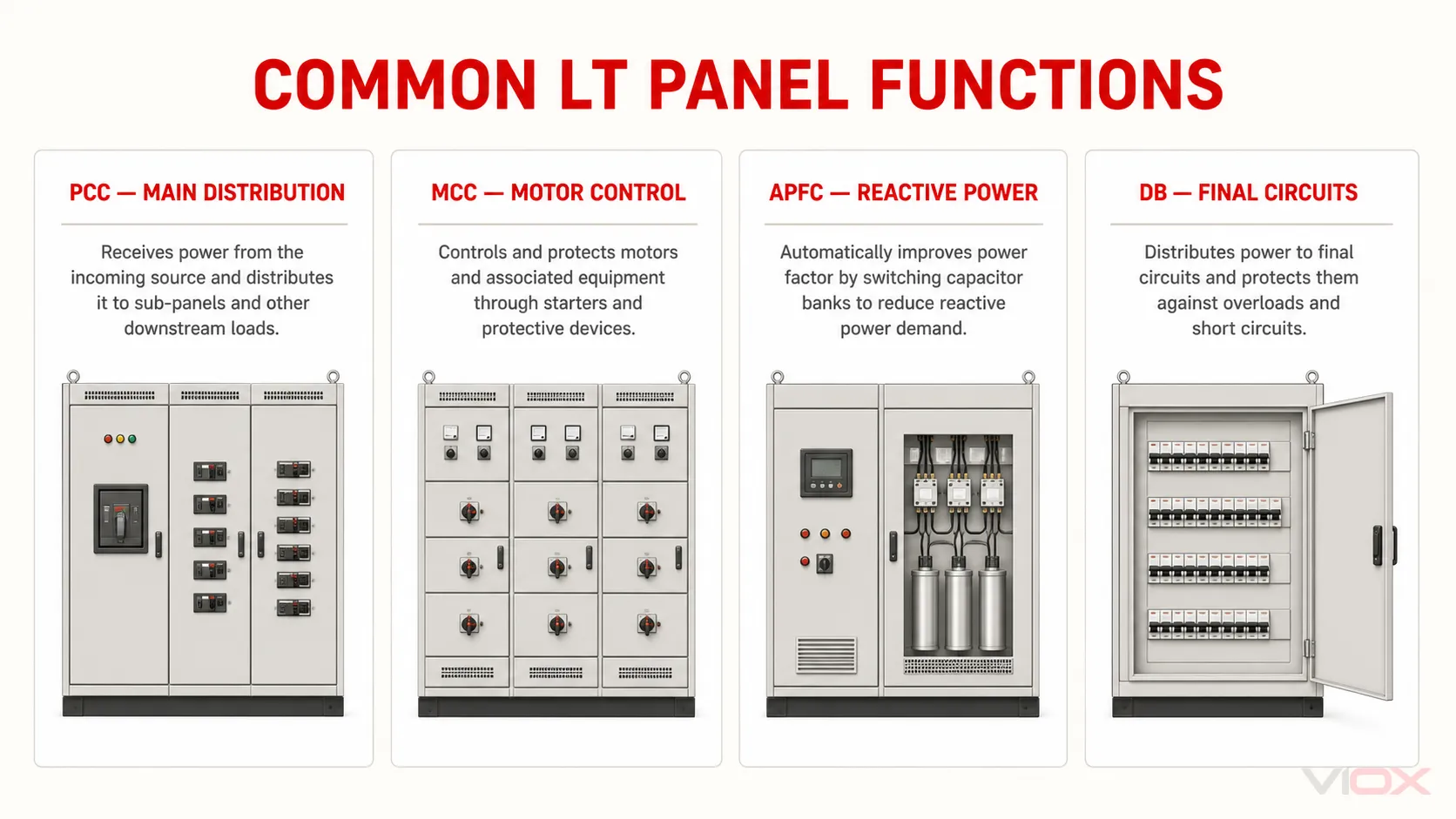

لوحة LT هي تجميعة تستقبل طاقة النظام الكهربائي ذات الجهد المنخفض، أو تتحكم فيها، أو تحميها، أو تقيسها، أو توزعها. قد يصف الملصق عدة وظائف مختلفة:
| نوع لوحة LT | الوظيفة الرئيسية |
|---|---|
| لوحة PCC أو لوحة LT الرئيسية | تستقبل مخرجات المحول أو المولد وتوزع الطاقة على المغذيات الرئيسية |
| مركز التحكم في المحركات (MCC). | تشغيل المحركات وإيقافها وحمايتها من خلال أجهزة تبديل وحماية منسقة |
| لوحة تحسين معامل القدرة (APFC panel) | تقوم بتبديل مراحل المكثفات لإدارة القدرة غير الفعالة ومعامل القدرة |
| لوحة التوزيع | تقوم بتقسيم التغذية إلى دوائر نهائية محمية أو دوائر توزيع فرعية |
| لوحة ATS/AMF | تقوم بنقل الأحمال بين مصادر التغذية العادية والاحتياطية وفقاً لتصميم النظام الكهربائي |
مصطلح “LT panel” لا يثبت المطابقة لمعيار IEC 61439، أو تصنيف تحمل القصر الكهربائي، أو درجة الحماية ضد دخول الأجسام الغريبة، أو شكل محدد من أشكال الفصل الداخلي. تتطلب هذه الخصائص بيانات تجميع معلنة وعملية تحقق.
بالنسبة لحدود التصميم على مستوى التجميع، راجع دليل VIOX الخاص بـ تصميم مفاتيح الجهد المنخفض وفقاً للمعيار IEC 61439. للحصول على نظرة عامة أساسية على لوحة التوزيع، اقرأ ما هي لوحة الجهد المنخفض؟.
كيفية قراءة “LT” في المخططات أو المواصفات
عندما يظهر الرمز LT في وثائق المشروع، حدد ما يشير إليه هذا الاختصار:
- النظام: هل هو شبكة المحول الثانوية بالكامل أم مغذي واحد؟
- التجميع: هل يعني مصطلح “لوحة الجهد المنخفض” (LT panel) لوحة التوزيع الرئيسية (PCC)، أم لوحة التحكم في المحركات (MCC)، أم لوحة توزيع فرعية؟
- الفولتية: ما هو الجهد الاسمي للنظام وتردده؟
- ترتيب التأريض: هل النظام من نوع TN-S، أو TN-C-S، أو TT، أو ترتيب آخر؟
- مستوى القصور: ما هو تيار القصر الكهربائي المتوقع الذي يجب أن تتحمله المعدات أو تقوم بقطعه؟
- معيار التجميع: أي من معايير IEC، أو IS، أو UL، أو مواصفات المشروع ينطبق على ذلك؟
- ظروف الخدمة: ما هي متطلبات درجة الحرارة المحيطة، والارتفاع، والتلوث، والغطاء، ودرجة الحماية IP المطبقة؟
يمنع هذا خطأ شائعاً في المشتريات: طلب “لوحة جهد منخفض (LT panel)” دون تحديد المهمة الكهربائية التي تحدد قضبان التوزيع، وأجهزة الحماية، والغطاء، وأداء ارتفاع درجة الحرارة، والتحقق من القصر الكهربائي.
المعلومات المطلوبة لتحديد لوحة جهد منخفض (LT panel)
يجب أن يتضمن طلب عرض الأسعار المفيد على الأقل ما يلي:
- جهد التشغيل المقنن والتردد؛;
- عدد الأطوار وترتيب المحايد (N)؛;
- التيار المقنن وجدول المغذيات؛;
- تيار القصر الكهربائي المتوقع ومدة التحمل المطلوبة حيثما ينطبق؛;
- أنواع أجهزة الحماية الداخلة والخارجة؛;
- نظام التأريض وترتيب الموصل الوقائي؛;
- متطلبات القياس والاتصال والتحكم؛;
- موقع الحاوية، وتصنيف IP، ودرجة الحرارة المحيطة، والارتفاع عن سطح البحر؛;
- اتجاه دخول الكابلات وتفاصيل طرف التوصيل؛;
- معيار التجميع المطبق ووثائق التحقق.
VIOX مسرد المصطلحات الكهربائية الكاملة يوفر اختصارات ذات صلة، بينما المعنى الكامل لـ DB في الكهرباء يشرح المصطلح الأكثر تخصيصاً للوحة التوزيع.
أسئلة شائعة
ما هو المعنى الكامل لـ LT panel؟
تعني لوحة LT لوحة الجهد المنخفض (Low Tension panel). وهي تجميعة كهربائية ذات جهد منخفض تُستخدم لاستقبال أو التحكم أو الحماية أو القياس أو توزيع الطاقة. الاسم وحده لا يحدد وظيفتها أو قدرتها بدقة.
هل يُعتبر الجهد 415 V جهداً منخفضاً (LT)؟
في المصطلحات الصناعية والخدمية الشائعة في الهند، يُعتبر النظام ثلاثي الأطوار بجهد 415 V جهداً منخفضاً (LT). ومع ذلك، يجب أن يتبع التصنيف النهائي واختيار المعدات المعايير المعمول بها ومتطلبات المشروع.
هل مصطلحات LT و LV متطابقة؟
عادةً ما تصف نفس المستوى العام للنظام الكهربائي ذي الجهد المنخفض. يُعد LT مصطلحاً إقليمياً شائعاً، بينما LV هي المصطلحات الأكثر استخداماً في معايير IEC والوثائق الدولية.
التعريف النهائي
يعني LT الجهد المنخفض (Low Tension) في الهندسة الكهربائية. وهو مصطلح إقليمي لجانب الجهد المنخفض في نظام توزيع الطاقة، ويغطي عادةً لوحات LT، والكابلات، ومفاتيح التبديل، ودوائر الاستخدام. تعامل مع LT كتصنيف للنظام، ثم تحقق من الجهد الفعلي، والتيار، ومستوى القصر الكهربائي، ومعيار التجميع، وظروف الخدمة قبل اختيار المعدات.
