حاسبة تحويل الواط إلى أمبير لأنظمة DC، والأنظمة أحادية الطور، والأنظمة ثلاثية الطور

لتحويل الواط إلى أمبير، يجب أن تعرف الجهد والنظام الكهربائي. اختر العاصمة, تيار متردد AC أحادي الطورأو تيار متردد AC ثلاثي الطور متوازن في الحاسبة، ثم أدخل القدرة والجهد المعروفين. بالنسبة لحمل تيار متردد AC، أدخل أيضاً معامل القدرة الموضح في بيانات المعدات أو وثائق المشروع.

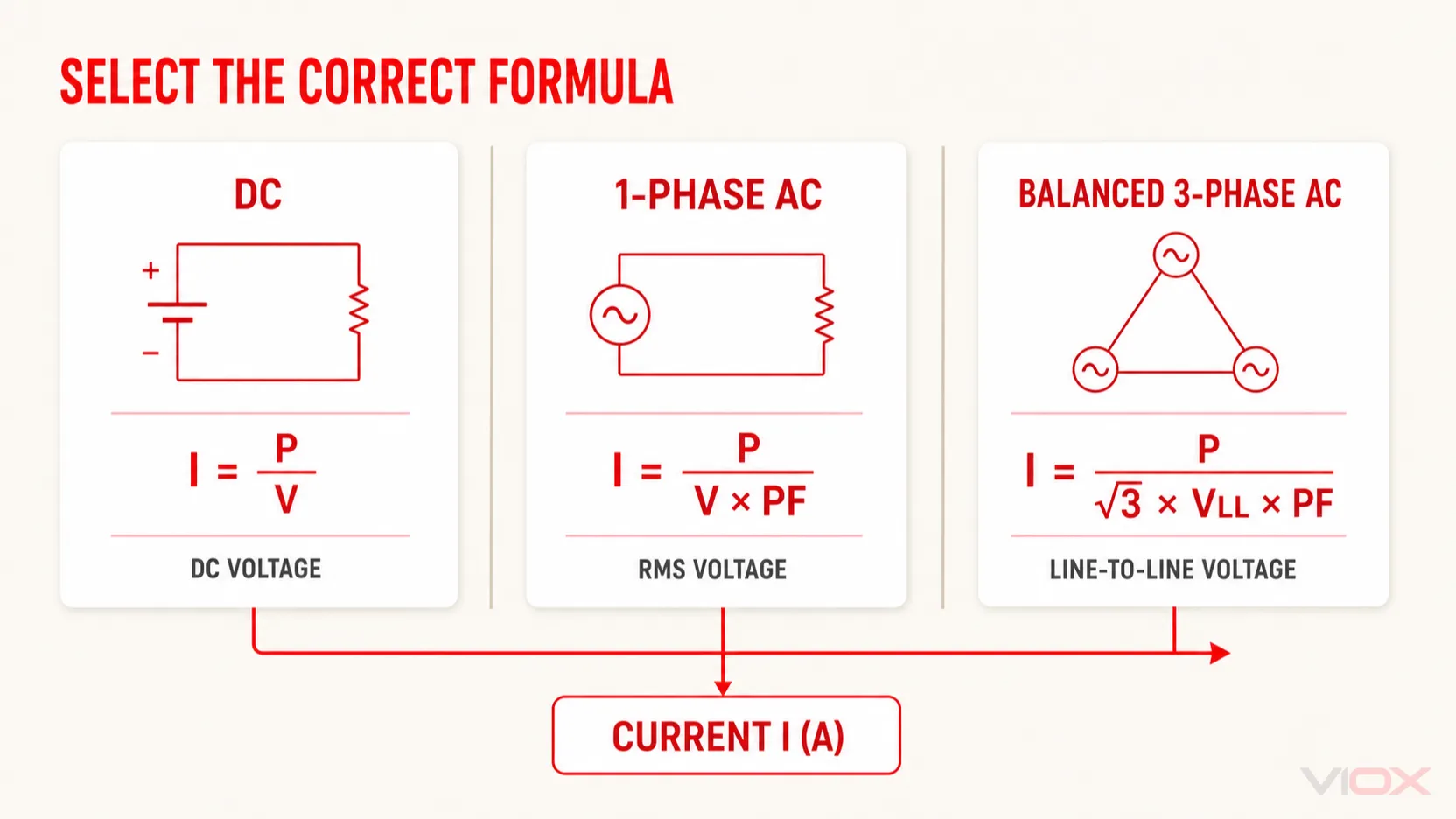

العلاقات الأساسية الثلاث هي:

النظام الكهربائي	معادلة تحويل الواط إلى أمبير	الجهد المراد إدخاله
العاصمة	I = P / V	جهد تيار مستمر DC عبر الحمل
تيار متردد أحادي الطور	I = P / (V × PF)	جهد RMS عبر الحمل
تيار متردد AC ثلاثي الأطوار متوازن	I = P / (√3 × VLL × PF)	جهد الخط إلى الخط RMS

حيث:

• I هو التيار بالأمبير (A)؛;
• P هو القدرة الكهربائية الحقيقية بالواط (W)؛;
• V هو جهد التيار المستمر DC أو الجهد أحادي الطور بالفولت (V)؛;
• VLL هو جهد الخط إلى الخط ثلاثي الأطوار؛;
• معامل القدرة (PF) هو معامل قدرة التيار المتردد AC، ويُعبر عنه بقيمة من 0 إلى 1.

لا تكفي الواطات وحدها لتحديد الأمبيرات. إذ تسحب القدرة نفسها تياراً أكبر عند جهد منخفض، كما يسحب حمل التيار المتردد AC ذو معامل قدرة منخفض تياراً أكبر لنفس القدرة الحقيقية.

كيفية استخدام حاسبة تحويل الواط إلى أمبير

1. اختر التيار المستمر DC، أو التيار المتردد AC أحادي الطور، أو التيار المتردد AC ثلاثي الأطوار.
2. اختر الواط والفولت كقيمتين معلومتين.
3. أدخل القدرة الحقيقية. قم بتحويل الكيلوواط إلى واط بالضرب في 1,000 إذا كان حقل الإدخال مضبوطاً على الواط.
4. أدخل جهد التشغيل. بالنسبة لحسابات الثلاثة أطوار، استخدم جهد الخط إلى الخط.
5. أدخل معامل القدرة المحدد للجهاز بالنسبة لحمل AC.
6. اقرأ النتيجة الحالية والقيمة البديلة المعروضة قبل استخدامها في عملية حسابية أخرى.

النتيجة هي تيار الحالة المستقرة المحسوب للظروف المُدخلة. وهي لا تمثل تلقائياً سعة تحمل الكابل، أو تصنيف قاطع الدائرة، أو تصنيف الكونتاكتور، أو تيار بدء تشغيل المحرك.

شرح معادلات التحويل من واط إلى أمبير

التحويل من واط إلى أمبير في دوائر DC

بالنسبة لحمل DC:

I = P / V

حمل DC بقدرة 480 W يعمل بجهد 24 V يسحب:

I = 480 / 24 = 20 A

تتوافق هذه العلاقة مع النظام الدولي للوحدات: ينص المعهد الوطني للمعايير والتقنية (NIST) على أن الفولت الواحد يساوي واطاً واحداً لكل أمبير.

تحويل الواط إلى أمبير في تيار متردد أحادي الطور AC

بالنسبة لحمل تيار متردد AC أحادي الطور يستخدم القدرة الحقيقية:

I = P / (V × PF)

حمل أحادي الطور بقدرة 1,500 W يعمل بجهد 230 V ومعامل قدرة محدد قدره 0.90 يسحب:

I = 1,500 / (230 × 0.90) = 7.25 A

إذا كان الحمل مقاوماً صرفاً وكان معامل القدرة يساوي فعلياً 1، فإن المعادلة تتبسط إلى I = P / V. لا تفترض معامل قدرة للمحرك، أو المشغل، أو مصدر الطاقة، أو أي حمل غير مقاوم عند توفر بيانات المصنّع.

تحويل الواط إلى أمبير في تيار ثلاثي الطور

بالنسبة لحمل AC ثلاثي الطور متوازن يستخدم جهد الخط إلى الخط:

I = P / (√3 × VLL × PF)

يسحب حمل كهربائي ثلاثي الطور متوازن بقدرة 15 kW عند جهد 400 V ومعامل قدرة 0.90:

I = 15,000 / (√3 × 400 × 0.90) = 24.06 A

النتيجة هي تقريباً 24.1 A في كل خط, ، وليس 24.1 A مقسمة على ثلاثة موصلات. تفترض هذه الصيغة حملاً متوازناً وجهد خط إلى خط. بالنسبة للأنظمة غير المتوازنة، قم بحساب أو قياس تيارات الطور بشكل فردي.

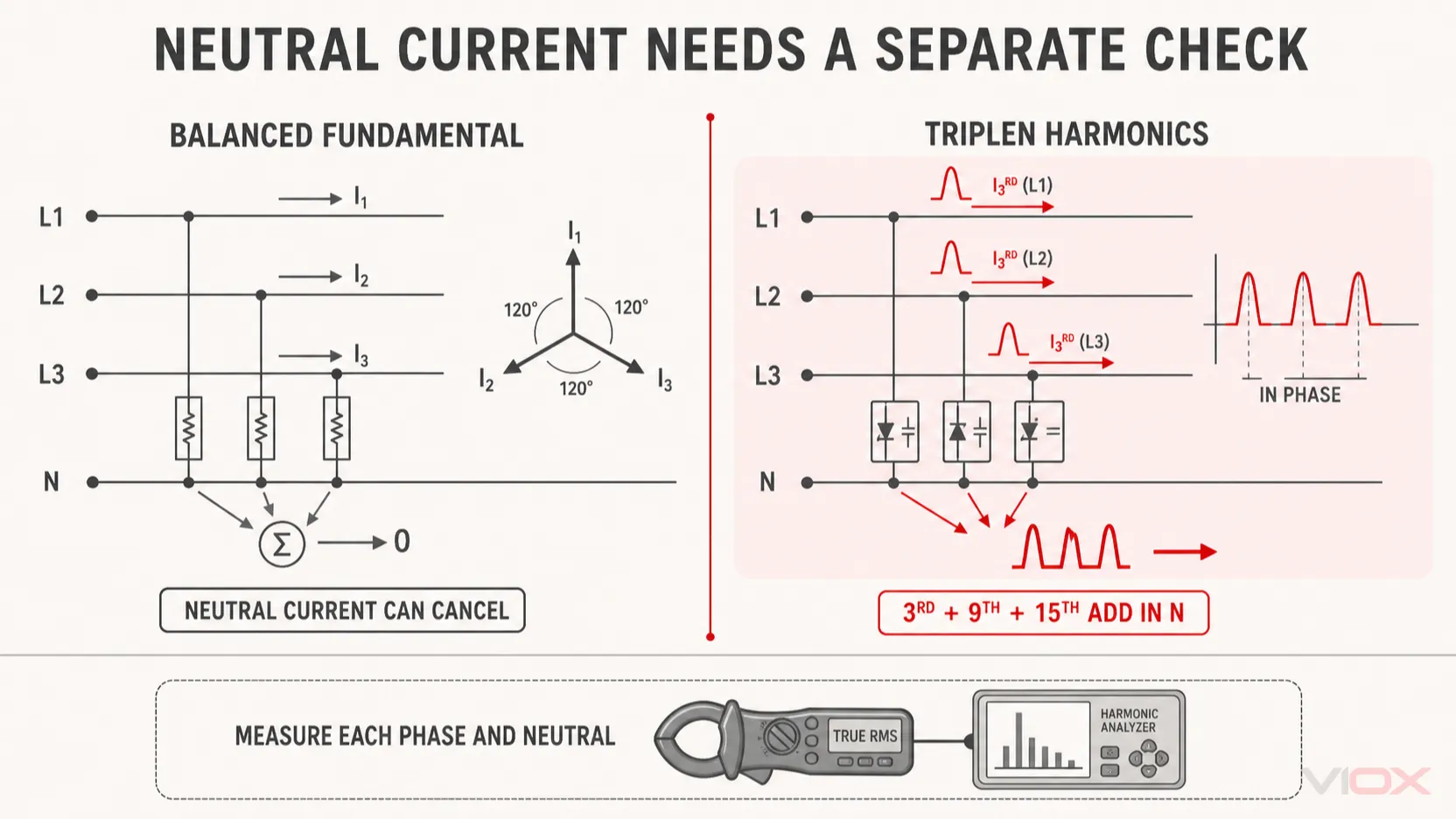

تيار المحايد، عدم توازن الحمل، وتوافقيات التردد الثلاثي

يعيد حساب الواط إلى أمبير هذا تيار الخط المتوازن من إجمالي القدرة الحقيقية؛ وهو لا يحسب تيار المحايد. في نظام ثلاثي الطور بأربعة أسلاك، تنتج أحمال الطور إلى المحايد غير المتوازنة تيار محايد بتردد أساسي يساوي المجموع المتجهي لتيارات الأطوار الثلاثة.

تتطلب الأحمال أحادية الطور غير الخطية فحصاً إضافياً. إذ تسحب بعض مصادر الطاقة ذات نمط التبديل، ومعدات الحاسوب، ومشغلات LED تياراً مشوهاً يحتوي على التوافقيات الثلاثية—لا سيما التوافقية الثالثة والتاسعة والخامسة عشرة. يمكن أن تتراكم مكونات التوافقيات ذات التسلسل الصفري هذه في موصل محايد مشترك بدلاً من أن تلغي بعضها البعض، لذا يمكن أن يقترب التيار المار في المحايد أو يتجاوز التيار المار في أي طور فردي في ظل بعض تركيبات الأحمال.

لا تقم بتقدير تيار المحايد بناءً على إجمالي القدرة بالواط، أو متوسط معامل القدرة، أو إجمالي التشوه التوافقي بمفردهم. يتطلب التقييم الدقيق معرفة مقادير وزوايا التيار لكل طور على حدة، أو إجراء قياسات توافقية، أو دراسة مناسبة لجودة الطاقة. افحص كل طور والمحايد باستخدام أجهزة قياس القيمة الفعالة الحقيقية (true-RMS)، واستخدم حاسبة التوافقيات و إجمالي التشوه التوافقي (THD) لإجراء فحص أولي للتوافقيات. لا تغني هذه الحاسبة عن تحليل تيار المحايد لكل طور على حدة.

للحصول على شرح أعمق لتعريفات الجهد والعلاقة بين الأطوار، راجع دليل VIOX لـ أنظمة الطاقة أحادية الطور وثلاثية الطور.

جداول التحويل الشائعة من الواط إلى الأمبير

تعد هذه الجداول مراجع سريعة، وليست تصنيفات للمعدات. تم تقريب القيم إلى منزلتين عشريتين.

تحويل الواط إلى الأمبير في تيار مستمر DC بجهد 12 V و 24 V و 48 V

الطاقة	12 V DC	24 V DC	48 V DC
100 W	8.33 A	4.17 A	2.08 A
500 W	41.67 A	20.83 A	10.42 A
1,000 W	83.33 A	41.67 A	20.83 A
2,000 W	166.67 A	83.33 A	41.67 A

يمثل الجدول الطاقة الموصلة عند جهد DC المذكور. قد يتطلب تطبيق البطارية أو المحول أو العاكس سماحية منفصلة لكفاءة التحويل، ونطاق جهد التشغيل، والطلب العابر.

تحويل الواط أحادي الطور إلى أمبير عند معامل قدرة 1

الطاقة	120 V AC	230 V AC	240 V AC
500 W	4.17 A	2.17 A	2.08 A
1,000 W	8.33 A	4.35 A	4.17 A
1,500 W	12.50 A	6.52 A	6.25 A
2,000 W	16.67 A	8.70 A	8.33 A
3,000 W	25.00 A	13.04 A	12.50 A

تنطبق هذه القيم فقط عند معامل القدرة (PF) = 1. على سبيل المثال، 1,000 W عند 120 V و معامل القدرة (PF) = 0.80 هو 1,000 / (120 × 0.80) = 10.42 A، وليس 8.33 A.

تحويل قدرة النظام الكهربائي ثلاثي الأطوار المتزن من وات إلى أمبير عند معامل قدرة 1

الطاقة	208 فولت	400 V	415 فولت	480 فولت
1 kW	2.78 A	1.44 A	1.39 A	1.20 A
5 kW	13.88 A	7.22 A	6.96 A	6.01 A
10 kW	27.76 A	14.43 A	13.91 A	12.03 A
15 kW	41.64 A	21.65 A	20.87 A	18.04 A

هذه قيم مثالية معامل القدرة (PF) = 1 قيم مرجعية باستخدام الجهد بين الخطوط. أدخل معامل القدرة المذكور في الحاسبة لحمل AC حقيقي.

كيف يغير معامل القدرة نتيجة الأمبير

معامل القدرة هو النسبة بين القدرة الحقيقية بالواط والقدرة الظاهرية بالفولت-أمبير. يعني معامل القدرة المنخفض أن النظام يجب أن ينقل تياراً أكبر لتوصيل نفس القدرة الحقيقية عند نفس الجهد.

لنأخذ في الاعتبار حملاً أحادي الطور بقدرة 5,000 W عند جهد 230 V:

معامل القدرة	التيار المحسوب
1.00	21.74 A
0.90	24.15 A
0.80	27.17 A

لا تتغير القدرة بالواط في هذه المقارنة، بينما تتغير القدرة الظاهرية والتيار. استخدم معامل القدرة المقاس أو المقدم من الشركة المصنعة كلما أمكن ذلك. يمكن أن تؤدي القيمة الافتراضية العامة إلى نتائج مضللة، خاصة مع المحركات، ومحركات التردد المتغير، والمقومات، ومشغلات LED، ومصادر الطاقة ذات وضع التبديل.

لعمليات التحويل التي تبدأ بـ kW أو kVA، استخدم VIOX حاسبة kW و kVA و الأمبير.

متى يجب إدراج الكفاءة في الحساب

لا ينبغي إدراج الكفاءة في كل معادلة لتحويل الواط إلى أمبير. حدد أولاً ما تمثله قيمة الواط المذكورة.

قيمة القدرة المتاحة	المعنى	نهج الحساب
القدرة الكهربائية الداخلة بالواط	القدرة الفعلية المسحوبة بالفعل بواسطة المعدة	لا تقم بالقسمة على الكفاءة مرة أخرى
القدرة الميكانيكية الخارجة بالواط أو قدرة عمود دوران المحرك بالكيلوواط (kW)	القدرة الخارجة الفعلية بعد طرح الفواقد الداخلية	يتم القسمة على الكفاءة لتقدير القدرة الكهربائية الداخلة
تيار لوحة بيانات المحرك	التيار المقنن من قبل الشركة المصنعة تحت ظروف محددة	يُفضل الاعتماد عليه عند الاختيار النهائي للمعدات

إذا تم تصنيف المحرك بناءً على القدرة الميكانيكية الخارجة، فإن تقدير تيار الدخل المتوازن لثلاثة أطوار هو:

I = Pout / (√3 × VLL × PF × η)

أين η تُعبّر الكفاءة عن قيمة تتراوح من 0 إلى 1. تُقدّر هذه المعادلة تيار التشغيل المقنن؛ ولا تتنبأ بتيار البدء. عندما توفر لوحة بيانات المحرك التيار للجهد والتوصيلة الفعلية، استخدم تلك القيمة للاختيار النهائي بدلاً من استبدالها بحساب عام.

VIOX مرجع الصيغ الكهربائية يوفر معادلات إضافية لحسابات لوحات الجهد المنخفض.

لماذا قد تختلف الأمبيرات المحسوبة عن التيار المقاس أو تيار لوحة البيانات

يمكن أن يختلف التحويل الرياضي الصحيح عن التيار الميداني بسبب اختلاف المدخلات أو ظروف التشغيل. تحقق من:

• الجهد الفعلي: يمكن أن يختلف جهد الإمداد عن قيمته الاسمية.
• الحمل الفعلي: قد تعمل المعدات تحت أو فوق نقطة الخرج المفترضة.
• عامل القدرة: يمكن أن تتغير هذه النقطة مع الحمل ووضع التحكم.
• الكفاءة: تتطلب الآلات ذات الخرج المقنن قيمة كفاءة، والكفاءة ليست ثابتة عند كل نقطة حمل.
• اتزان الأطوار: تفترض المعادلة القياسية للأنظمة ثلاثية الأطوار وجود حمل متزن.
• تشوه شكل الموجة: قد تتطلب المعدات غير الخطية قياس القيمة الفعالة الحقيقية (true-RMS) وبيانات الشركة المصنعة.
• تحميل خط التعادل (Neutral): في النظام ثلاثي الطور رباعي الأسلاك، يمكن أن يؤدي عدم توازن الأطوار والتوافقيات الثلاثية الناتجة عن الأحمال غير الخطية بين الطور والمحايد إلى توليد تيار محايد لا تظهره صيغة تيار الخط المتوازن.
• تيار البدء أو تيار الاندفاع: معادلة القدرة في حالة الاستقرار لا تحسب العابر في المحرك أو المحول أو الحمل الإلكتروني.

استخدم مقياساً مناسباً وإجراء قياس آمناً عندما يكون تيار التشغيل الفعلي مهماً. احتفظ بنوع النظام، والجهد، وحالة الحمل، ومعامل القدرة، وطريقة القياس مع النتيجة.

التيار المحسوب ليس هو مقاس قاطع الدائرة أو الكابل

التيار المحول هو أحد مدخلات اختيار المعدات، وليس التصنيف النهائي. يعتمد اختيار الكابل أيضاً على مادة الموصل، والعزل، وطريقة التركيب، ودرجة الحرارة المحيطة، والتجميع، ومحددات طرف التوصيل، وهبوط الجهد، وقواعد التمديدات السارية. يعتمد اختيار قاطع الدائرة بالإضافة إلى ذلك على سلوك الفصل، وقدرة القطع، وتيار البدء، وحماية الكابل، والتنسيق، وجهد النظام، والأقطاب، ومعيار المنتج ذي الصلة.

تابع التصميم كفحوصات منفصلة:

• قدّر تصنيف تيار جهاز الحماية باستخدام حاسبة حجم قاطع الدائرة.
• تحقق من متطلبات الموصل باستخدام حاسبة حجم الكابل.
• تحقق من المسار المحدد باستخدام حاسبة هبوط الجهد.

لا تطبق “قاعدة 80%” العامة على كل نتيجة. فمتطلبات الأحمال المستمرة، وتصنيفات المعدات، وقواعد التركيب تعتمد على السوق الحاكم، والكود المتبع، والمعدات، والتطبيق.

الأسئلة المتداولة

كم أمبيراً تساوي 1,000 واط؟

يعتمد ذلك على الجهد ونوع النظام. عند معامل قدرة يساوي 1، فإن 1,000 W تساوي 83.33 A عند جهد 12 V DC، أو 8.33 A عند 120 V أحادي الطور، أو 4.35 A عند 230 V أحادي الطور، أو 1.44 A عند 400 V ثلاثي الطور متزن. يؤدي انخفاض معامل قدرة التيار المتردد AC عن 1 إلى زيادة التيار.

هل يمكنني تحويل الواط إلى أمبير دون معرفة الفولت؟

لا تحدد الواط وحدها التيار. فأنت بحاجة إلى الجهد، ولتحويل القدرة الحقيقية في أنظمة AC، تحتاج أيضاً إلى ترتيب الطور وعامل القدرة.

لماذا تستخدم عملية تحويل الواط إلى أمبير في أنظمة الثلاثة أطوار القيمة 1.732؟

القيمة 1.732 هي تقريب لـ √3. وتظهر هذه القيمة عند التعبير عن القدرة الكلية في نظام متوازن ثلاثي الأطوار باستخدام جهد الخط والخط والتيار المار في الخط.

هل يجب عليّ تضمين كفاءة المحرك في حسابات تحويل الواط إلى أمبير؟

قم بتضمين الكفاءة عندما تكون قيمة الواط أو الكيلوواط هي قدرة الخرج الميكانيكية. ولا تطبقها مرة أخرى إذا كانت قيمة الواط المذكورة تمثل بالفعل قدرة الدخل الكهربائية. يفضل الاعتماد على تيار لوحة بيانات المحرك للاختيار النهائي.

كيف يمكنني تحويل الأمبير مرة أخرى إلى واط؟

أعد ترتيب المعادلة القابلة للتطبيق. بالنسبة لـ DC،, P = V × I. بالنسبة لـ AC أحادي الطور،, P = V × I × PF. بالنسبة لـ AC ثلاثي الطور المتوازن،, P = √3 × VLL × I × PF.

المصادر

• المعهد الوطني للمعايير والتقنية (NIST): وحدات النظام الدولي (SI) - التيار الكهربائي
• دليل التركيبات الكهربائية من شنايدر إلكتريك: تعريف القدرة غير الفعالة
• فلوك (Fluke): معامل القدرة - ما هو وكيفية حسابه
• شنايدر إلكتريك: يمكن أن يؤدي تيار التوافقي الثالث العالي إلى تيار محايد عالٍ
• Fluke: استكشاف أخطاء التوافقيات الكهربائية وإصلاحها
