غالباً ما يتم التعامل مع ملصقات القوس الكهربائي كمسألة تتعلق بملصق صغير. ولكن من الناحية العملية، فهي تقع عند تقاطع الامتثال للكود الكهربائي، وسلامة مكان العمل، وتحليل قصر الدائرة، وتنسيق أجهزة الحماية، وإجراءات العمل للأشخاص المؤهلين.
التمييز الأكثر أهمية بسيط:
المادة 110.16 من NEC هي في الأساس متطلب للتحذير من المخاطر ووضع علامات على المعدات. أما المادة 130.5(H) من NFPA 70E فهي متطلب لوضع ملصقات السلامة في مكان العمل بناءً على تقييم مخاطر القوس الكهربائي.
لهذا السبب قد يفي ملصق التحذير البرتقالي العام بغرض واحد ولكنه يظل غير كافٍ لتخطيط العمل على المعدات المكهربة. يمكن أن يتضمن ملصق القوس الكهربائي التفصيلي مسافة العمل، وحدود القوس الكهربائي، وطاقة الحادث، وفئة معدات الوقاية الشخصية (PPE)، ومعرف المعدات، وتاريخ الدراسة، وذلك اعتماداً على الطريقة المستخدمة.
إجابة سريعة: ما هي ملصقات القوس الكهربائي التي يتطلبها الكود الكهربائي الوطني (NEC)؟
بشكل عام، يتطلب الكود الكهربائي الوطني (NEC) وضع علامات على معدات كهربائية معينة في المنشآت غير السكنية لتحذير الأشخاص المؤهلين من مخاطر القوس الكهربائي المحتملة. يجب أن يكون التحذير متيناً ومناسباً للبيئة المحيطة.
بالنسبة لمعدات الخدمة الكبيرة والمعدات التي يتم تغذيتها عبر مغذيات، تضيف المادة 110.16(B) من NEC متطلبات وضع علامات أكثر تحديداً. بموجب إطار عمل NEC لعام 2023، يرتبط هذا القسم عادةً بالمعدات ذات التصنيف 1000 أمبير أو أكثر في غير الوحدات السكنية، وتركز معلومات الملصق على عناصر مثل:
- الجهد الاسمي للنظام
- تيار العطل المتاح عند المعدات
- زمن الفصل لجهاز الحماية من التيار الزائد الموجود في المنبع بناءً على تيار العطل المتاح
- تاريخ وضع الملصق
تحقق دائماً من إصدار الكود الكهربائي الوطني (NEC) المعتمد بدقة من قبل السلطة المحلية المختصة (AHJ)، لأن تطبيق الكود يعتمد على دورة الكود المعتمدة محلياً.
الوجبات الرئيسية
- ملصق وميض القوس العام هو ملصق تحذيري. يخبر الأشخاص المؤهلين باحتمالية وجود خطر وميض قوسي، لكنه عادة لا يوفر معلومات كافية لاختيار معدات الوقاية الشخصية (PPE).
- ترتبط ملصقات NFPA 70E التفصيلية بتقييم مخاطر الوميض القوسي. يدعم التخطيط للعمل على المعدات المكهربة من خلال عرض بيانات رئيسية مثل طاقة الحادث أو فئة معدات الوقاية الشخصية.
- الكود الكهربائي الوطني (NEC) ومعيار NFPA 70E ليسا نفس الوثيقة. NEC هو كود للتركيبات الكهربائية، بينما NFPA 70E هو معيار للسلامة الكهربائية في بيئة العمل.
- تيار العطل المتاح أمر بالغ الأهمية. ترتبط ملصقات الوميض القوسي ارتباطاً وثيقاً بتيار القصر، وزمن الفصل، وتنسيق أجهزة الحماية.
- لا تقم بنسخ ملصق قديم بشكل أعمى. إن التغييرات التي تطرأ على المحولات، أو المغذيات، أو القواطع، أو المصهرات، أو مراكز التحكم في المحركات، أو لوحات التوزيع، أو إعدادات الحماية قد تؤدي إلى إبطال بيانات وميض القوس الكهربائي القديمة.
متطلبات ملصقات وميض القوس الكهربائي وفقاً للمعيار NEC 110.16
يغطي المعيار NEC 110.16 ملصقات التحذير من مخاطر وميض القوس الكهربائي للمعدات الكهربائية التي قد تتطلب الفحص أو الضبط أو الخدمة أو الصيانة أثناء كونها تحت الجهد الكهربائي.
تشمل المعدات النموذجية التي يغطيها هذا المفهوم ما يلي:
| نوع المعدات | لماذا قد تحتاج إلى تحذير من وميض القوس الكهربائي |
|---|---|
| لوحات التوزيع (Switchboards) | يتم فحصها وصيانتها بشكل متكرر من قبل أشخاص مؤهلين |
| المفاتيح الكهربائية | احتمالية وجود تيار خطأ عالٍ وطاقة تبديل عالية |
| لوحات التوزيع | نقطة وصول شائعة لدوائر التفرع والمغذيات |
| الصناعية لوحات التحكم | قد تحتوي على موصلات (Contactors)، ومحركات تردد متغير (Drives)، وأطراف توصيل، وصمامات (Fuses)، وأجهزة حماية من التيار الزائد. |
| صناديق عدادات الكهرباء. | قد يتم الوصول إليها أثناء أعمال الخدمة أو الصيانة. |
| مراكز التحكم في المحركات | تحتوي على بادئات تشغيل متعددة، ومغذيات، ومكونات طاقة. |
الغرض الأساسي ليس حساب طاقة القوس الكهربائي، بل الغرض الأساسي هو تحذير الأشخاص المؤهلين من احتمال وجود خطر حدوث قوس كهربائي.
المادة 110.16(A) من الكود الكهربائي الوطني (NEC): ملصق تحذيري عام.
المادة 110.16(A) من الكود الكهربائي الوطني (NEC) هي المفهوم العام للملصق التحذيري. وهي تنطبق على المعدات في المنشآت غير السكنية حيث قد يتعامل الأشخاص المؤهلون مع معدات مكهربة أثناء الخدمة أو الصيانة.

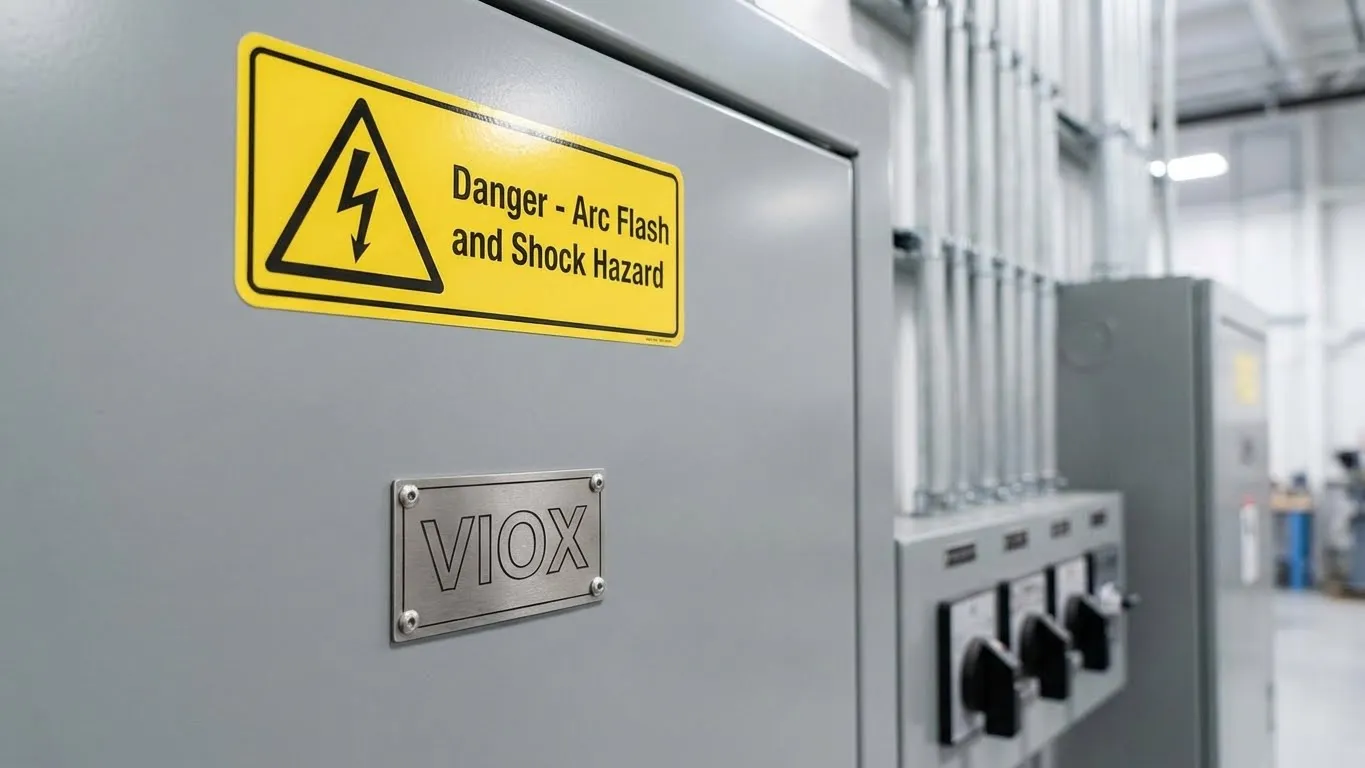

قد يتضمن الملصق التحذيري العام النموذجي عبارات مثل:
تحذير: خطر حدوث وميض قوسي وصعقة كهربائية. يجب ارتداء معدات الوقاية الشخصية المناسبة.
يمكن أن يكون هذا النوع من الملصقات مفيداً كتحذير أساسي من المخاطر، لكنه لا يوفر عادةً البيانات الكهربائية التفصيلية اللازمة لاختيار الملابس المقاومة للقوس الكهربائي أو تحديد حدود الوميض القوسي.
المادة 110.16(B) من الكود الكهربائي الوطني (NEC): معدات الخدمة والمعدات المغذاة من الملقمات.
تذهب المادة 110.16(B) من الكود الكهربائي الوطني (NEC) إلى أبعد من ذلك بالنسبة للمعدات الأكبر حجماً. وفي سياق إصدار عام 2023 من الكود، فإن الحد الأدنى المذكور عادةً هو 1000 أمبير أو أكثر لمعدات الخدمة والمعدات المغذاة من الملقمات في غير الوحدات السكنية.
الهدف العملي هو وضع معلومات تيار العطل الكهربائي المهمة في مكان يمكن للأشخاص المؤهلين رؤيتها فيه. تساعد هذه المعلومات في دعم قرارات الصيانة الأكثر أماناً، كما يمكن ربطها بأعمال تقييم مخاطر الوميض القوسي اللاحقة.
| معلومات الملصق | لماذا هذا مهم |
|---|---|
| جهد النظام الاسمي | تحديد النظام الكهربائي الذي يجري العمل عليه |
| تيار الخطأ المتاح | يوضح تيار القصر المحتمل عند المعدات |
| زمن الفصل | يساعد في تقييم المدة التي قد يستغرقها جهاز الحماية العلوي لفصل العطل |
| تاريخ التطبيق | يوضح متى تم تحديد المعلومات أو توثيقها |
هذا هو الجانب الذي تصبح فيه العديد من الملصقات ضعيفة. فالملصق الذي يحمل عبارة “خطر القوس الكهربائي” فقط قد يحذر الأشخاص، لكنه لا يوثق تيار العطل المتاح أو زمن الفصل.
معيار NFPA 70E 130.5(H): ملصقات القوس الكهربائي الميدانية التفصيلية
يركز معيار NFPA 70E على ممارسات العمل الكهربائي الآمنة. ويُشار عادةً إلى القسم 130.5(H) لمتطلبات وضع ملصقات القوس الكهربائي على المعدات بعد إجراء تقييم مخاطر القوس الكهربائي.
قد تتضمن ملصقات الموقع التفصيلية وفقاً لمعيار NFPA 70E ما يلي:
| عنصر الملصق | الغرض |
|---|---|
| جهد النظام الاسمي | يساعد في تحديد سياق الصدمة الكهربائية وإجراءات العمل |
| حدود القوس الكهربائي | يحدد مسافة الاقتراب للتعرض للقوس الكهربائي |
| طاقة الحادث ومسافة العمل | يدعم اختيار معدات الوقاية الشخصية (PPE) المقاومة للقوس الكهربائي بناءً على مستوى الطاقة المحسوب |
| فئة معدات الوقاية الشخصية (PPE) | تُستخدم عند تطبيق طريقة فئة معدات الوقاية الشخصية (PPE) |
| معرف المعدات | يربط الملصق بالمعدات الصحيحة في الدراسة |
| تاريخ الدراسة أو تاريخ الملصق | يساعد في تحديد ما إذا كانت المعلومات محدثة |
يجب أن يتطابق الملصق مع الطريقة المستخدمة في تقييم مخاطر القوس الكهربائي. لا ينبغي خلط الطرق في الملصق بشكل عشوائي. على سبيل المثال، لا ينبغي التعامل مع ملصق طاقة الحادث المحسوبة وملصق فئة معدات الوقاية الشخصية (PPE) على أنهما قابلان للتبديل دون مراجعة هندسية مناسبة.
الفرق بين الكود الكهربائي الوطني (NEC) ومعيار (NFPA 70E)
| الموضوع | المادة 110.16 من الكود الكهربائي الوطني (NEC) | NFPA 70E 130.5(H) |
|---|---|---|
| الدور الرئيسي | وسم التركيبات الكهربائية | ملصقات السلامة الكهربائية في مكان العمل |
| الجمهور المستهدف | القائمون بالتركيب، والمفتشون، والأشخاص المؤهلون | أصحاب العمل، والعمال المؤهلون، ومديرو السلامة |
| نوع الملصق | تحذيرات المخاطر وعلامات بعض المعدات المحددة | ملصق ميداني يعتمد على تقييم مخاطر القوس الكهربائي |
| المعلومات النموذجية | رسالة تحذير، الجهد الكهربائي، تيار العطل المتاح، زمن الفصل، التاريخ، وذلك حسب نوع المعدات وإصدار الكود الكهربائي الوطني (NEC) | الجهد الكهربائي، حدود القوس الكهربائي، الطاقة الحادثة أو فئة معدات الوقاية الشخصية (PPE)، مسافة العمل، تعريف المعدات |
| الغرض الأساسي | تحذير الأشخاص المؤهلين من مخاطر القوس الكهربائي | دعم التخطيط الآمن للعمل تحت الجهد واختيار معدات الوقاية الشخصية (PPE) |
بمصطلحات هندسية واضحة: ينص الكود الكهربائي الوطني (NEC) على ضرورة وضع علامات على معدات معينة. وتساعد معايير (NFPA 70E) في تحديد المعلومات التي يحتاجها العاملون قبل تنفيذ أي عمل على معدات تحت الجهد الكهربائي.

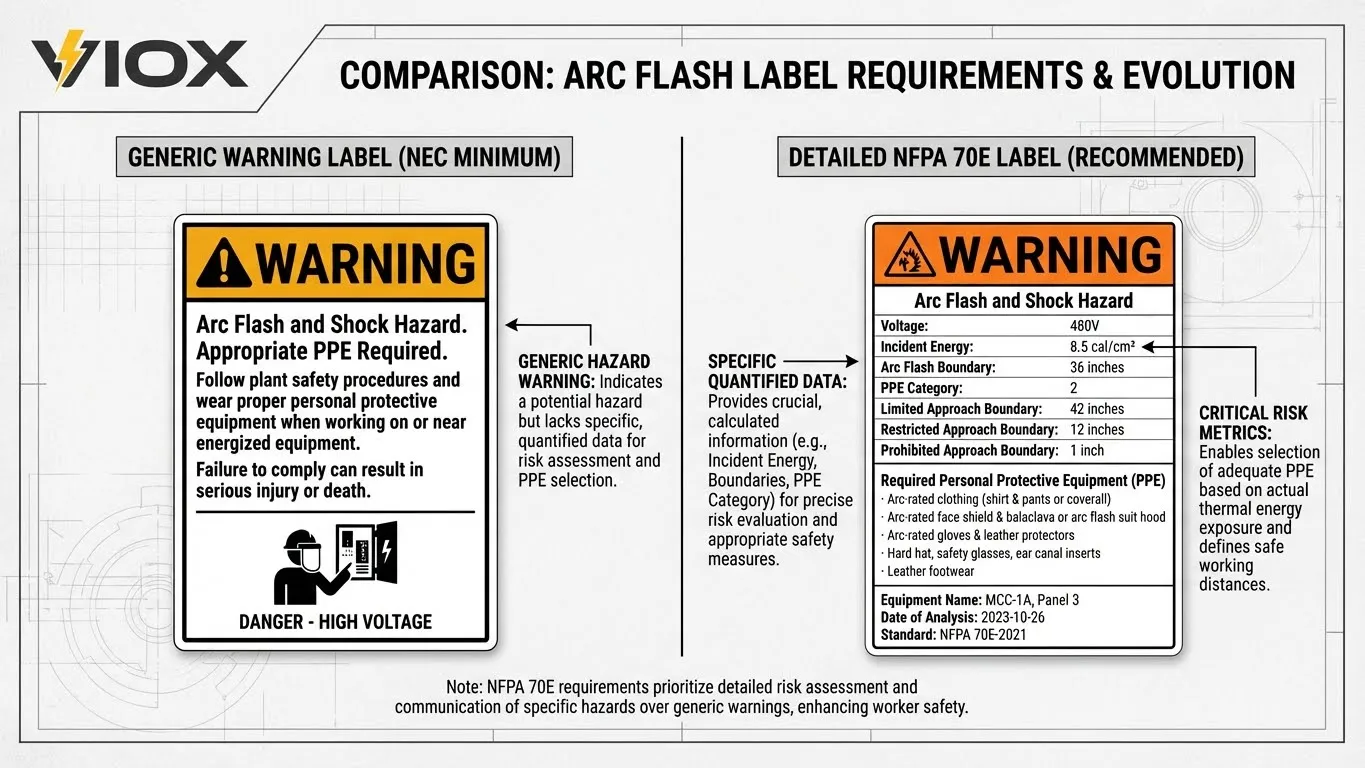

ملصق وميض القوس العام مقابل ملصق وميض القوس التفصيلي
هذا هو القرار الرئيسي الذي تواجه العديد من فرق المنشآت صعوبة في اتخاذه. الملصق العام والملصق التفصيلي ليسا نفس الشيء.
| نوع الملصق | ما يوضحه عادةً | أفضل استخدام لـ | القيد الرئيسي |
|---|---|---|---|
| ملصق تحذير عام من وميض القوس | رسالة تحذير ورمز خطر | الوعي الأساسي بالمخاطر وتحذير على نمط الكود الكهربائي الوطني (NEC) | لا يوفر تفاصيل طاقة الحادث أو حدود الحماية أو معدات الوقاية الشخصية (PPE) |
| ملصق معدات على نمط المادة 110.16(B) من الكود الكهربائي الوطني (NEC) | الجهد الكهربائي، تيار العطل المتاح، زمن الفصل، التاريخ، حيثما ينطبق ذلك | وضع علامات على معدات الخدمة أو التغذية الكبيرة | لا يغني عن ملصق القوس الكهربائي الميداني الكامل وفقاً لمعيار NFPA 70E |
| ملصق تفصيلي للقوس الكهربائي | الجهد الكهربائي، حدود الحماية، طاقة الحادث أو فئة معدات الوقاية الشخصية، مسافة العمل، معرف المعدة، تاريخ الدراسة | تخطيط العمل تحت الجهد واختيار معدات الوقاية الشخصية | يتطلب بيانات تقييم مخاطر القوس الكهربائي سارية المفعول |
متى يمكن قبول ملصق تحذير القوس الكهربائي العام
قد يكون الملصق العام مقبولاً عندما يكون الهدف هو تحذير الأشخاص المؤهلين من وجود خطر القوس الكهربائي، ولا يتطلب قسم الكود المعمول به معلومات دراسة تفصيلية على ذلك الملصق.
تتضمن الأمثلة:
- تحذير عام على المعدات التي يُحتمل صيانتها أثناء كونها تحت الجهد
- المعدات القديمة التي تنتظر إجراء تقييم كامل للقوس الكهربائي
- التركيبات منخفضة التعقيد التي تتطلب ملصق تحذير، ولكن يتم التعامل مع بيانات معدات الوقاية الشخصية التفصيلية من خلال وثائق منفصلة
حتى في هذه الحالة، لا ينبغي للملصق العام أن يخلق شعوراً زائفاً بالاكتمال؛ فهو يحذر فقط، ولا يقوم بالحسابات.
متى تكون ملصقات مخاطر القوس الكهربائي التفصيلية مطلوبة
تكون الملصقات التفصيلية مطلوبة عندما تكون المعدات جزءاً من برنامج السلامة الكهربائية في مكان العمل، ويحتاج العمال إلى معلومات ميدانية لتخطيط المهام التي يتم تنفيذها أثناء وجود تيار كهربائي.
تعتبر الملصقات التفصيلية مهمة بشكل خاص لـ:
- مفاتيح كهربائية
- لوحات التوزيع الرئيسية
- مراكز التحكم في المحركات
- لوحات التحكم الصناعية
- لوحات التوزيع الكبيرة
- معدات مدخل الخدمة
- المعدات المغذاة من خطوط فرعية بقدرة 1000 أمبير أو أكثر
- المعدات ذات تيار القصر المتاح العالي
- المعدات التي تؤثر فيها إعدادات أجهزة الحماية على زمن الفصل
ما هي المعلومات التي يجب أن تتضمنها ملصق وميض القوس الكهربائي؟
بالنسبة للملصق التفصيلي، فإن المعلومات الأكثر فائدة ليست للزينة، بل يجب أن تدعم قرار العامل المؤهل قبل فتح أو التعامل مع المعدات المكهربة.
| المعلومات | لماذا يجب إدراجها في الملصق |
|---|---|
| اسم المعدة أو معرفها | يمنع الخلط بين لوحة وأخرى |
| الجهد الاسمي | يدعم التخطيط لأعمال الصدمات الكهربائية وميض القوس الكهربائي |
| حدود القوس الكهربائي | يوضح المسافة التي تصبح عندها الحماية من القوس الكهربائي ضرورية |
| الطاقة الحادثة عند مسافة العمل | يدعم اختيار معدات الوقاية الشخصية (PPE) المقاومة للقوس الكهربائي |
| مسافة العمل | يجعل قيمة الطاقة الحادثة ذات دلالة عملية |
| فئة معدات الوقاية الشخصية (PPE)، حيثما يتم استخدامها | يدعم طريقة فئة معدات الوقاية الشخصية (PPE) |
| تيار الخطأ المتاح | يساعد في ربط بيانات الملصق بحالة نظام الطاقة |
| زمن فصل جهاز الحماية | يوضح الأساس الزمني وراء مستوى الخطر |
| تاريخ الدراسة أو الملصق | يساعد في تحديد الملصقات القديمة |

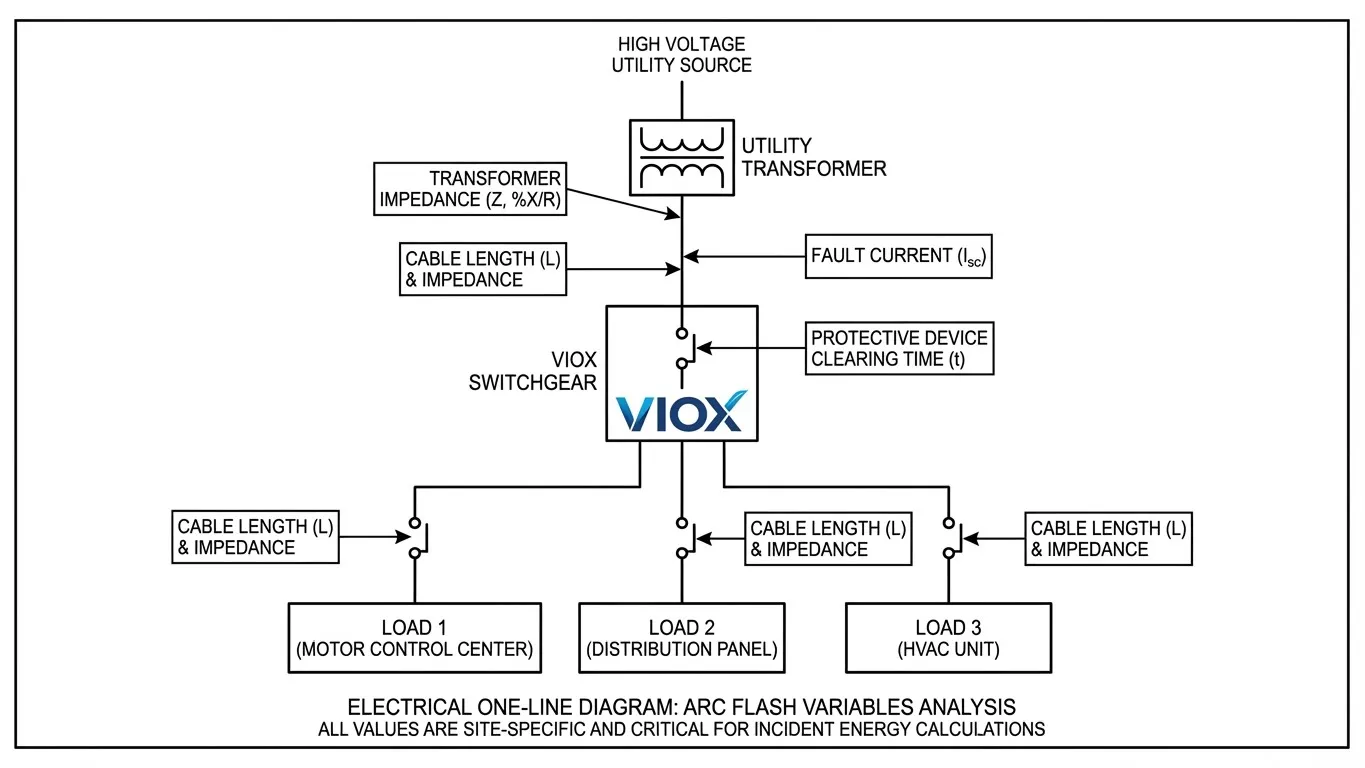

إذا تم التحقق من رقم واحد فقط على الملصق، فإن الكثير من الناس ينظرون إلى طاقة الحادث. هذا أمر مفهوم، لكنه غير مكتمل. تعتمد طاقة الحادث بشكل كبير على تيار العطل، وتيار القوس الكهربائي، ومسافة العمل، ونوع الحاوية، وتكوين القطب الكهربائي، وزمن الفصل. يمكن أن يؤدي تغيير إعداد القاطع إلى تغيير النتيجة.
حجم ملصق القوس الكهربائي، ومكانه، ومتانته
لا يعمل الكود الكهربائي الوطني (NEC) كدليل تصميم جرافيك بحجم ملصق عالمي واحد لكل تركيب. المتطلب الحقيقي هو أن تكون العلامة مقروءة، ومتينة، ومناسبة للبيئة.
ممارسات جيدة لملصقات القوس الكهربائي:
- ضع الملصقات على واجهة الجهاز أو بابه حيث يمكن للأشخاص المؤهلين رؤيتها قبل التعامل معه.
- احتفظ بالملصقات بعيداً عن المقابض، وفتحات التهوية، والمفصلات، والمناطق التي يُحتمل تغطيتها بالملحقات.
- استخدم مواد متينة مناسبة للبيئات الداخلية أو الخارجية أو الزيتية أو المتربة أو التي تتعرض للغسيل.
- اجعل كلمة التحذير وبيانات الجهد الكهربائي سهلة القراءة.
- تجنب الملصقات الصغيرة جداً التي تصبح غير مقروءة بعد التركيب.
- استبدل الملصقات الباهتة أو المخدوشة أو التي تمت تغطيتها بالطلاء أو التالفة كيميائياً.
بالنسبة للوحات التحكم الصناعية ولوحات التوزيع، يجب أن يدعم وضع الملصقات سير العمل الفعلي. فالملصق المخفي داخل الصندوق قد لا يحذر العامل قبل التعرض للخطر.
ملصق تيار العطل المتاح مقابل ملصق القوس الكهربائي.
ملصقات تيار العطل المتاح وملصقات القوس الكهربائي مترابطة، لكنها ليست متطابقة.
| نوع الملصق | الغرض الرئيسي | البيانات النموذجية |
|---|---|---|
| ملصق تيار العطل المتاح | يوضح تيار القصر المتوقع عند المعدات | قيمة تيار العطل، التاريخ، وأحياناً أساس الحساب |
| ملصق المعدات وفقاً للمعيار NEC 110.16(B) | يدعم وضع علامات مخاطر القوس الكهربائي للمعدات الكبيرة | الجهد الكهربائي، تيار العطل المتاح، زمن الفصل، التاريخ |
| ملصق القوس الكهربائي الميداني وفقاً للمعيار NFPA 70E | يدعم العمل تحت الجهد واختيار معدات الوقاية الشخصية (PPE) | الجهد الكهربائي، وحدود القوس الكهربائي، وطاقة الحادث أو فئة معدات الوقاية الشخصية، ومسافة العمل |
بالنسبة لمصنعي اللوحات ومهندسي المرافق، يعد هذا التمييز مهماً. يمكن أن يؤثر تيار العطل المتاح العالي على تصنيف تيار القصر (SCCR)، وتصنيف القطع، واختيار المعدات، وطاقة حادث القوس الكهربائي. ولهذا السبب لا ينبغي فصل ملصقات القوس الكهربائي عن مراجعة تيار القصر والتنسيق.
لمزيد من المعلومات حول ملاءمة تيار القصر للتجميعات، راجع دليل VIOX لـ حساب معدل تيار القصر (SCCR) ووضع ملصقات اللوحات الكهربائية. لتقدير تيار العطل، راجع كيفية حساب تيار القصر.
ما الذي تغير فيما يتعلق بـ “ملصق القوس الكهربائي 2018”؟
يبحث بعض المستخدمين عن “ملصق القوس الكهربائي 2018” لأنهم سمعوا عن معيار IEEE 1584-2018.
معيار IEEE 1584-2018 ليس معياراً لتنسيق الملصقات، بل هو دليل لإجراء حسابات مخاطر القوس الكهربائي. وتكمن أهميته في أنه غيّر طريقة حساب المهندسين لطاقة القوس الكهربائي في العديد من سيناريوهات الجهد المنخفض والمتوسط.
وهذا يعني أن الملصقات القديمة المستندة إلى طرق دراسة قديمة قد تحتاج إلى مراجعة في الحالات التالية:
- تعديل المعدات
- استبدال أجهزة الحماية
- تغيير إعدادات القواطع
- تغيير المحولات أو خطوط التغذية
- تغير تيار العطل المتاح
- تحديث المنشأة لمنهجية دراسة القوس الكهربائي الخاصة بها
السؤال المتعلق بعام 2018 لا يقتصر عادةً على الملصق فحسب، بل يتعلق بما إذا كانت الدراسة التي استند إليها الملصق لا تزال صالحة.
الأخطاء الشائعة في ملصقات القوس الكهربائي
الخطأ الأول: استخدام ملصق عام كبديل لدراسة القوس الكهربائي
الملصق العام يحذر الأشخاص فقط، لكنه لا يحدد طاقة الحادث، أو حدود القوس الكهربائي، أو مستوى معدات الوقاية الشخصية، أو مسافة العمل.
الخطأ الثاني: ترك الملصقات القديمة بعد إجراء تغييرات على المعدات
إذا تم تغيير قاطع الدائرة، أو المصهر، أو المحول، أو المغذي، أو مركز التحكم في المحركات، أو إعدادات الحماية، فقد لا يعود الملصق القديم متوافقاً مع النظام.
الخطأ الثالث: عرض فئة معدات الوقاية الشخصية وطاقة الحادث دون توضيح المنهجية
تميز ممارسات العمل وفق معيار NFPA 70E بين المنهجيات المختلفة، وخلط أساليب وضع الملصقات دون رقابة هندسية قد يؤدي إلى إرباك العاملين.
الخطأ الرابع: تجاهل زمن الفصل
تتأثر طاقة الوميض القوسي بشكل كبير بالمدة التي يستغرقها جهاز الحماية الموجود في المنبع لفصل العطل. يمكن لتغيير بسيط في الإعدادات أن يكون له تأثير كبير على ملصق التحذير.
الخطأ الخامس: اعتبار حجم الملصق هو السؤال الرئيسي للامتثال
لا يهم حجم الملصق إلا لضمان كونه مقروءاً ومتيناً. القضية الأهم هي ما إذا كان الملصق يحتوي على المعلومات الصحيحة وفقاً للمتطلبات المعمول بها وممارسات العمل.
الخطأ السادس: نسيان المعدات المغذاة عبر خطوط فرعية
تركز العديد من الفرق فقط على معدات مدخل الخدمة. بموجب نصوص الكود الكهربائي الوطني (NEC) الأحدث، يمكن أن تكون المعدات المغذاة عبر خطوط فرعية مهمة أيضاً عندما تستوفي الحد الأدنى المطلوب وسياق التركيب.
قائمة التحقق لملصقات الوميض القوسي
قبل اعتماد أو استبدال ملصق الوميض القوسي، تحقق مما يلي:
| عنصر الفحص | سؤال يجب طرحه |
|---|---|
| إصدار الكود | ما هو إصدار الكود الوطني للكهرباء (NEC) الذي اعتمدته السلطة المحلية المختصة (AHJ)؟ |
| نوع المعدات | هل هي معدات خدمة، أم معدات مغذاة من خط فرعي، أم مفاتيح كهربائية، أم لوحة توزيع، أم لوحة تحكم، أم مركز تحكم في المحركات (MCC)، أم لوحة تحكم صناعية؟ |
| حد التيار (الأمبير) | هل تستوفي المعدات حد التصنيف الحالي المعمول به؟ |
| الفولتية | هل تم توضيح الجهد الاسمي للنظام بشكل صحيح؟ |
| تيار العطل | هل تيار العطل المتاح محدد وموثق؟ |
| زمن الفصل | هل يعتمد زمن فصل جهاز الحماية على الجهاز والإعدادات الصحيحة في المنبع؟ |
| بيانات NFPA 70E | هل تتضمن ملصقات الموقع حدود وميض القوس وطاقة الحادث أو فئة معدات الوقاية الشخصية (PPE) حسب متطلبات برنامج السلامة؟ |
| التاريخ | هل تاريخ الملصق أو الدراسة موضح؟ |
| المتانة | هل الملصق مناسب لبيئة العمل؟ |
| الرؤية | هل يمكن للشخص المؤهل رؤيته قبل التعامل مع المعدات؟ |
الأسئلة الشائعة
ما هي المتطلبات الواجب توفرها في ملصق القوس الكهربائي وفقاً للكود الكهربائي الوطني (NEC)؟
تتطلب المادة 110.16 من الكود الكهربائي الوطني (NEC) وضع علامات تحذيرية من مخاطر القوس الكهربائي لمعدات معينة في المنشآت غير السكنية. بالنسبة للمعدات الكبيرة التي يتم تغذيتها عبر الخدمة أو المغذيات بموجب إطار عمل NEC لعام 2023، تتضمن معلومات الملصق المشار إليها عادةً الجهد الاسمي للنظام، وتيار العطل المتاح، وزمن الفصل لجهاز الحماية من التيار الزائد في المنبع، وتاريخ وضع الملصق. تحقق دائماً من إصدار NEC المعتمد محلياً.
هل يكفي استخدام ملصق عام للقوس الكهربائي؟
قد يكون كافياً في بعض الأحيان للتحذير الأساسي من المخاطر، لكنه لا يكفي للتخطيط التفصيلي للعمل على المعدات وهي تحت الجهد. إذا كان العمال بحاجة إلى معرفة طاقة الحادث، أو فئة معدات الوقاية الشخصية (PPE)، أو حدود القوس الكهربائي، أو مسافة العمل، فيجب استخدام ملصق تفصيلي وفقاً لمعيار NFPA 70E.
ما الفرق بين المادة 110.16 من NEC والمادة 130.5(H) من NFPA 70E؟
المادة 110.16 من NEC هي قاعدة تتعلق بوضع علامات على التركيبات الكهربائية. أما المادة 130.5(H) من NFPA 70E فتتعلق بوضع الملصقات الميدانية بناءً على تقييم مخاطر القوس الكهربائي لسلامة العمل الكهربائي.
هل يشترط الكود الكهربائي الوطني (NEC) ذكر طاقة الحادث على ملصق القوس الكهربائي؟
لا تعمل المادة 110.16 من NEC كقاعدة شاملة لملصقات طاقة الحادث. عادة ما ترتبط طاقة الحادث بتقييم مخاطر القوس الكهربائي وفقاً لمعيار NFPA 70E والملصقات الميدانية التفصيلية.
ما الذي تتطلبه معايير NFPA 70E في ملصق وميض القوس الكهربائي؟
تتضمن ملصقات NFPA 70E عادةً الجهد الاسمي للنظام، وحدود وميض القوس، وإما الطاقة الساقطة عند مسافة العمل أو فئة معدات الوقاية الشخصية (PPE)، وذلك بناءً على الطريقة المستخدمة. كما يتم تضمين تعريف المعدات وتاريخ الدراسة بشكل شائع.
ما هو الحجم المناسب لملصق وميض القوس الكهربائي؟
لا يوجد حجم عالمي موحد يناسب جميع أنواع المعدات. يجب أن يكون الملصق كبيراً بما يكفي ليكون مقروءاً، ومتيناً ليتحمل ظروف البيئة المحيطة، ومرئياً قبل أن يتعامل الشخص المؤهل مع المعدات.
ما هو ملصق تيار العطل المتاح؟
يوثق ملصق تيار العطل المتاح تيار القصر المحتمل عند المعدات. وهو مرتبط بملصقات وميض القوس لأن تيار العطل وزمن الفصل يؤثران على حسابات وميض القوس، لكنه ليس مماثلاً لملصق وميض القوس التفصيلي الخاص بـ NFPA 70E.
متى يجب تحديث ملصقات وميض القوس الكهربائي؟
يجب تحديث الملصقات عند حدوث تغييرات في النظام الكهربائي تؤثر على تيار العطل، أو زمن فصل أجهزة الحماية، أو تكوين المعدات، أو نتائج حسابات وميض القوس. تشمل الأسباب الشائعة لذلك تغيير المحولات، أو تعديل إعدادات القواطع، أو تعديلات المغذيات، أو استبدال المعدات.
الختام
لا تقتصر عملية وضع ملصقات القوس الكهربائي على اختيار ملصق فحسب، بل تتعلق بمطابقة الملصق مع المتطلبات المحددة.
الاستخدام المادة 110.16 من الكود الكهربائي الوطني (NEC) لفهم متطلبات علامات التركيب والتحذير من المخاطر، استخدم NFPA 70E 130.5(H) لفهم ملصقات السلامة التفصيلية في مكان العمل المرتبطة بتقييم مخاطر القوس الكهربائي، استخدم IEEE 1584 أو أي طريقة دراسة معتمدة أخرى حيث تكون الحسابات الهندسية مطلوبة.
بالنسبة للوحات الصناعية، ولوحات التوزيع، ومفاتيح الفصل، ومعدات التغذية الكبيرة، فإن النهج الأكثر أماناً هو التعامل مع الملصق كنقطة نهاية مرئية للعملية الهندسية: حيث يجب أن تتوافق جميع عناصر تيار العطل المتاح، وزمن فصل جهاز الحماية، وتصنيف المعدات، وتصنيف تيار القصر (SCCR)، والتنسيق، وحماية العاملين.
المصادر والمعايير للتحقق
- NFPA 70 / NEC، المادة 110.16 و 110.21(B)
- NFPA 70E، القسم 130.5(H)
- IEEE 1584-2018، دليل إجراء حسابات مخاطر القوس الكهربائي
- متطلبات السلامة الكهربائية الخاصة بإدارة السلامة والصحة المهنية (OSHA) وقواعد التنفيذ الخاصة بالسلطة المختصة محلياً (AHJ)
