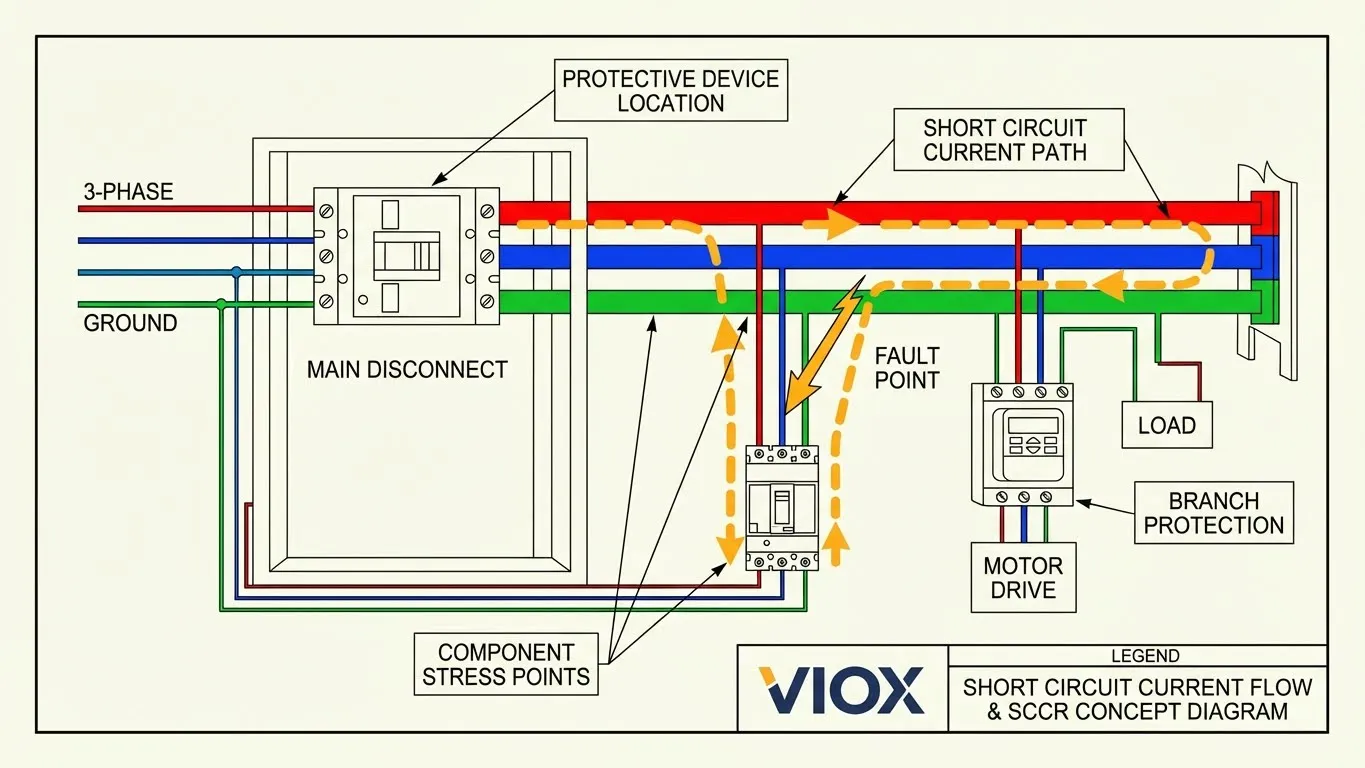

يرمز اختصار SCCR إلى تصنيف تيار الدائرة القصيرة. هو أقصى تيار قصر يمكن لمكون كهربائي أو تجميعة كاملة تحمله بأمان تحت ظروف محددة دون التسبب في خطر غير مقبول يتمثل في نشوب حريق أو حدوث صدمة كهربائية أو انفجار.
بالنسبة للوحات التحكم الصناعية، لا يعد تصنيف SCCR مجرد رقم خاص بمكون واحد، بل هو تصنيف لدائرة الطاقة الكاملة داخل اللوحة. يجب أن يكون تصنيف SCCR الموضح مساوياً أو أكبر من تيار العطل المتاح عند نقطة التركيب.
من الأخطاء الشائعة افتراض أن قدرة القطع لقاطع الدائرة الرئيسي هي نفسها تصنيف SCCR الخاص باللوحة. هذا غير صحيح؛ فقد تحتوي لوحة مزودة بقاطع رئيسي بقدرة 65 كيلو أمبير (kAIC) على تصنيف SCCR يبلغ 5 كيلو أمبير فقط إذا كان الموصل (Contactor) أو كتلة التوصيل أو كتلة توزيع الطاقة أو مفتاح الفصل الموجود في اتجاه التيار أقل من ذلك، ولم يتم استخدام تصنيف مركب معتمد وصحيح.
إجابة سريعة: ما هو تصنيف SCCR؟
تصنيف SCCR هو قدرة تحمل تيار القصر للمعدات أو التجميعات الكهربائية. وهو يحدد أقصى تيار عطل يمكن للمعدات تحمله بأمان حتى تقوم وسيلة الحماية الموجودة في بداية الخط بفصل العطل.
قاعدة الامتثال الأساسية هي:
يجب أن يكون معدل تيار القصر (SCCR) للمعدات مساوياً أو أعلى من تيار العطل المتاح في الموقع الذي تم تركيب المعدات فيه.
إذا كان تيار العطل المتاح هو 22 كيلو أمبير ومعدل تيار القصر (SCCR) للوحة هو 5 كيلو أمبير، فإن اللوحة غير مناسبة لهذا الموقع. الحل ليس ببساطة تركيب قاطع تيار أكبر، بل يجب مراجعة المكونات الداخلية للوحة، ووسائل الحماية من التيار الزائد، وتصنيفات التوافق المختبرة.
الصيغة الكاملة ومعنى SCCR
SCCR = معدل تيار القصر (Short-Circuit Current Rating).
يتم التعبير عنه عادةً بالكيلو أمبير (kA) عند جهد أقصى، على سبيل المثال:
معدل تيار القصر: 10 كيلو أمبير RMS متماثل، 480 فولت كحد أقصى
أو:
SCCR: 65 كيلو أمبير RMS متماثل، 600 فولت كحد أقصى
الجهد الكهربائي أمر بالغ الأهمية. التصنيف عند جهد معين لا يعتبر صالحاً تلقائياً عند جهد آخر ما لم تسمح وثائق المكون أو التجميع بذلك.
تصنيف تحمل ماس كهربائي (SCCR) مقابل تيار العطل المتاح مقابل قدرة القطع (kAIC)
غالباً ما يتم الخلط بين هذه المصطلحات الثلاثة.
| مصطلح | المعنى | خطأ شائع |
|---|---|---|
| SCCR | أقصى تيار ماس كهربائي يمكن للتجميع أو المكون تحمله بأمان | التعامل معه على أنه مماثل لقدرة قطع القاطع |
| تيار الخطأ المتاح | أقصى تيار عطل متاح عند نقطة التركيب | نسيان حسابه أو توثيقه قبل التركيب |
| kAIC / قدرة القطع | قدرة القاطع أو المصهر على قطع تيار العطل | افتراض أن قدرة القطع (kAIC) للقاطع الرئيسي تساوي معدل تيار القصر (SCCR) للوحة |
| التصنيف التسلسلي | مجموعة مختبرة من أجهزة الحماية الأولية والثانوية | دمج المكونات دون بيانات اختبار معتمدة |
| ملصق معدل تيار القصر (SCCR) للوحة | معدل تيار القصر (SCCR) المحدد للمعدات الكاملة | وضع علامة على قدرة القطع للقاطع الرئيسي فقط |
أبسط طريقة للفصل بينها هي:
- تيار الخطأ المتاح هي ما يمكن للنظام الكهربائي توفيره.
- تصنيف المقاطعة هي ما يمكن للقاطع أو المصهر قطعه بأمان.
- SCCR هي ما يمكن للمعدات تحمله بأمان.
يجب أن تكون الثلاثة متوافقة.
أين يلزم توفر تصنيف SCCR
يعد تصنيف SCCR مهماً بشكل خاص للوحات التحكم الصناعية، ولوحات الآلات، ولوحات التوزيع، ولوحات المفاتيح، ومعدات التحكم في المحركات، والتجميعات المثبتة في المنشآت ذات تيار العطل المتاح العالي.
في الممارسات المتبعة في أمريكا الشمالية، تتم مناقشة تصنيف تيار القصر (SCCR) عادةً مع:
- متطلبات الكود الكهربائي الوطني (NEC) الخاصة بمدى ملاءمة المعدات ووضع العلامات عليها
- منهجية لوحات التحكم الصناعية وفقاً لمعيار UL 508A
- توثيق تيار العطل المتاح
- مراجعة السلطة المختصة (AHJ) أو المفتش
- ملصقات اللوحات ولوحات البيانات
بالنسبة للتصاميم العالمية وفق نمط IEC، تظهر أهداف سلامة مماثلة من خلال تحمل تيار القصر والتحقق من التجميع بموجب معايير مثل IEC 61439. ومع ذلك، فإن تصنيف SCCR في أمريكا الشمالية وطرق حساب UL 508A تعد إطار امتثال محدد يجب على مصنعي الآلات الموجهة للتصدير فهمه.

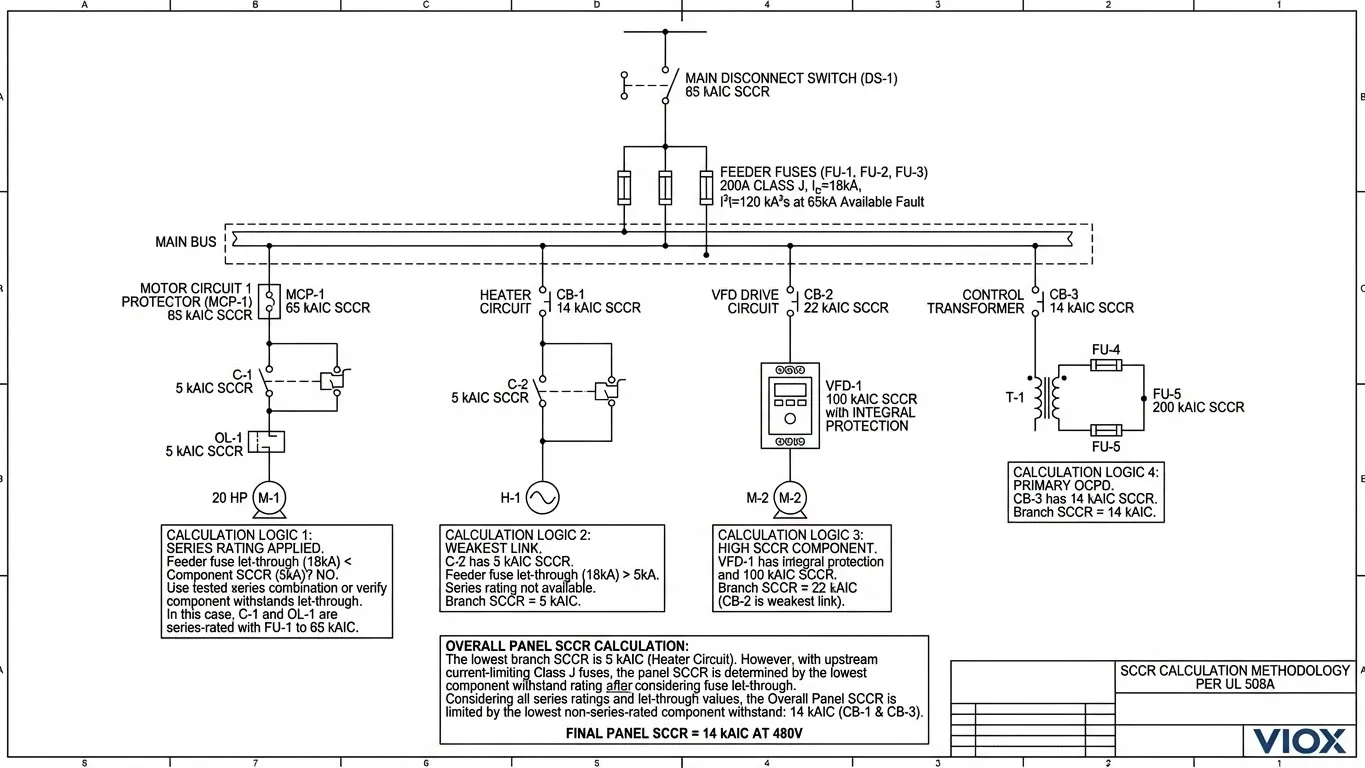

كيفية حساب تصنيف تيار القصر (SCCR) للوحة التحكم
بالنسبة للوحات التحكم الصناعية، يتبع النهج التحليلي الأكثر شيوعاً منطق الملحق SB من معيار UL 508A. يجب إجراء الحساب الدقيق وفقاً للمعيار المعمول به ووثائق المنتج، ولكن سير العمل العملي هو:
| الخطوة | ما الذي يجب فعله | السؤال الرئيسي |
|---|---|---|
| 1 | تحديد جميع مكونات دائرة الطاقة | أي المكونات تحمل تيار الحمل أو تيار القصر؟ |
| 2 | العثور على معدل تيار القصر (SCCR) لكل مكون | هل التصنيف محدد على المنتج، أم في ورقة البيانات، أم افتراضي، أم يعتمد على تركيبة مختبرة؟ |
| 3 | تحديد أجهزة الحماية من التيار الزائد | هل توجد مصهرات (فيوزات) أو قواطع تيار محدودة للتيار؟ |
| 4 | تحقق من تصنيفات التوافق الخاصة بالشركة المصنعة. | هل التصنيف الأعلى صالح فقط مع مصهر أو قاطع تيار محدد؟ |
| 5 | حدد قيمة تيار القصر (SCCR) المحددة. | ما هو المكون أو الفرع الذي يحد من تصنيف اللوحة؟ |
| 6 | حدد قيمة تيار القصر (SCCR) النهائية. | هل قيمة تيار القصر (SCCR) المحددة تلبي أو تتجاوز تيار العطل المتاح؟ |
أجهزة التحكم فقط مثل أزرار الضغط، وأضواء البيان، وملفات المرحلات، ومدخلات أجهزة التحكم المنطقي المبرمج (PLC) لا تُعد عادةً المكونات المحددة لتيار القصر (SCCR) لأنها ليست في دائرة الطاقة التي تغذي الحمل. يجب مراجعة مكونات دائرة الطاقة مثل الملامسات (الكونتاكتورات)، وبادئات تشغيل المحركات، وفواصل التيار، وكتل توزيع الطاقة، وكتل الأطراف، والمحركات، وأجهزة الحماية من التيار الزائد.
مثال على حساب معدل تيار القصر (SCCR)
فيما يلي مثال مبسط لتوضيح المنطق.
افترض أن لوحة تحكم صناعية تحتوي على:
| المكوّن | معلومات التصنيف |
|---|---|
| تيار القصر المتاح عند نقطة التركيب | 22 كيلو أمبير |
| قدرة القطع للقاطع الرئيسي | 65 kAIC |
| تيار القصر المقنن (SCCR) للموصل الكهربائي (Contactor) | 5 كيلو أمبير |
| تيار القصر المقنن (SCCR) لطرف التوصيل (Terminal block) | 10 كيلو أمبير |
| تيار القصر المقنن (SCCR) لمفتاح الفصل | 10 كيلو أمبير |
| تركيبة محدودة للتيار تم اختبارها وصالحة | لا يوجد توثيق |
في هذه الحالة، قد يقتصر تيار القصر المقنن (SCCR) للوحة على 5 كيلو أمبير بواسطة الموصل الكهربائي، على الرغم من أن القاطع الرئيسي لديه 65 kAIC قدرة القطع.
وهذا يعني:
- يمكن للقاطع الرئيسي قطع تيار العطل المقنن الخاص به تحت ظروف الاختبار الخاصة به.
- قد تظل لوحة التوزيع قادرة على تحمل 5 كيلو أمبير فقط بسبب المكون الأقل تصنيفاً في دائرة الطاقة.
- إذا كان تيار العطل المتاح هو 22 كيلو أمبير، فإن تصنيف تحمل تيار القصر (SCCR) للوحة البالغ 5 كيلو أمبير لا يعد كافياً لهذا الموقع.
هذا المثال يوضح سبب عدم إمكانية الاكتفاء بحساب تصنيف تحمل تيار القصر (SCCR) عند القاطع الرئيسي فقط.
كيفية استخدام الملحق SB من معيار UL 508A.
يوفر الملحق SB من معيار UL 508A طريقة تحليلية لتحديد تصنيف تحمل تيار القصر (SCCR) للوحات التحكم الصناعية. يستخدمه مصنعو اللوحات عادةً لتحديد وتدوين تصنيف تحمل تيار القصر دون الحاجة إلى إجراء اختبارات قصر مدمرة لكل لوحة مخصصة.
المصادر النموذجية لتصنيف تحمل تيار القصر (SCCR) للمكونات هي:
- تصنيف SCCR محدد على المكون
- ورقة بيانات الشركة المصنعة أو وثائق UL
- قيم UL 508A الافتراضية حيثما كان ذلك مسموحاً به
- تصنيفات المجموعات المختبرة مع أجهزة حماية من التيار الزائد محددة
عندما لا يحتوي المكون على تصنيف محدد، قد تكون القيم الافتراضية متحفظة. وهذا يمكن أن يخفض تصنيف SCCR للوحة بالكامل. ولهذا السبب فإن اختيار مكونات ذات تصنيف SCCR عالٍ ومحدد يمكن أن يكون مهماً في تصميم اللوحات الصناعية.

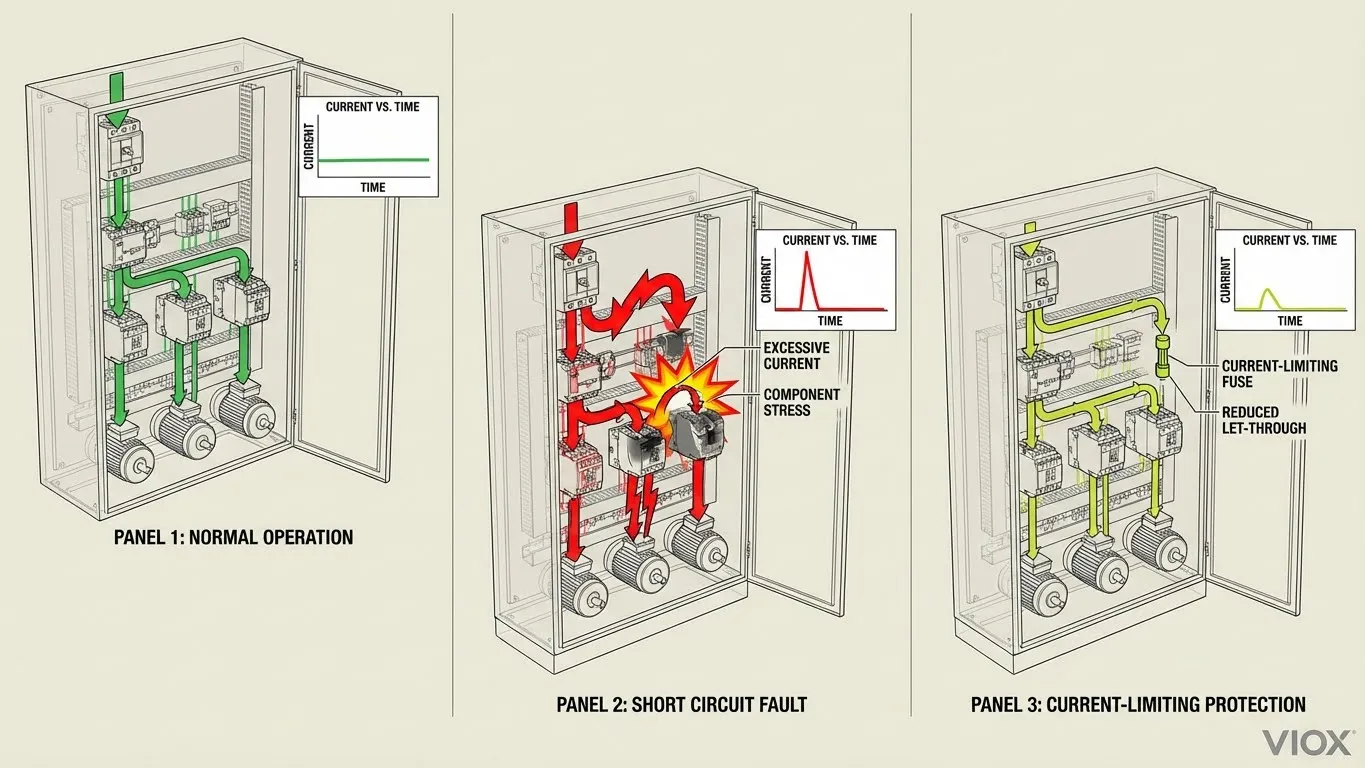

أجهزة تحديد التيار وتصنيفات المجموعات التسلسلية
يمكن للصمامات (الفيوزات) المحددة للتيار أو قواطع الدائرة المحددة للتيار تقليل ذروة التيار المار والطاقة. في بعض المجموعات المختبرة، تسمح هذه الأجهزة باستخدام المكونات الموجودة في اتجاه التيار عند تصنيف SCCR للتجميع أعلى من تصنيفها المستقل.
لكن هذا لا يعمل إلا عندما تكون المجموعة موثقة وصالحة.
لا تفترض:
- أي مصهر من الفئة J يرفع تصنيف اللوحة تلقائياً إلى 100 كيلو أمبير.
- أي قاطع تيار محدد للتيار (current-limiting breaker) يؤدي إلى رفع تصنيف SCCR.
- يمكن استبدال المكونات المتشابهة في المظهر ضمن تركيبة تم اختبارها.
- يظل مخطط التصنيف التسلسلي (series-rated scheme) صالحاً بعد تغيير العلامات التجارية أو أرقام القطع.
للحصول على تصنيف SCCR أعلى، يجب أن تكون التركيبة الدقيقة لجهاز الحماية في المنبع والمكون في المصب مدعومة ببيانات اختبار الشركة المصنعة أو بطريقة معتمدة.

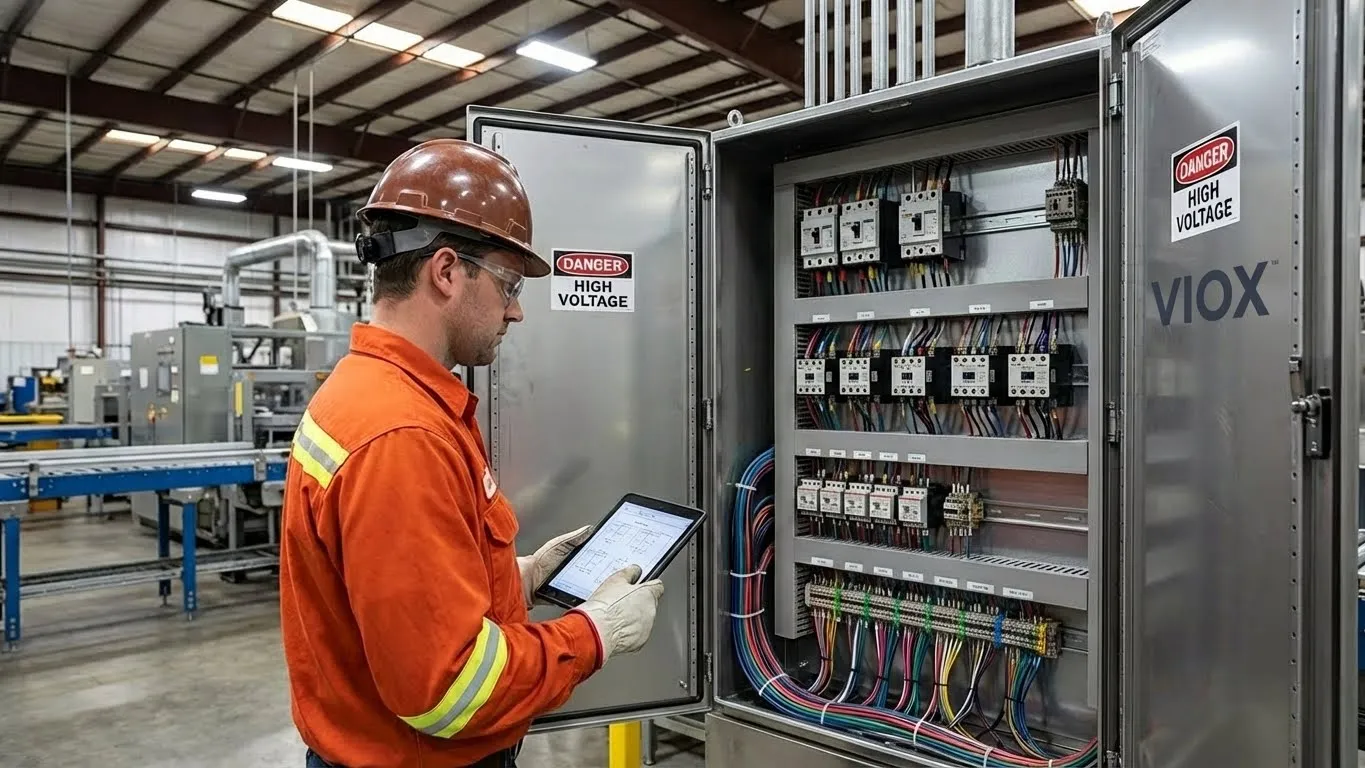

متطلبات ملصق SCCR ووسم اللوحة.
يجب أن يوضح ملصق لوحة التحكم الصناعية المناسب تصنيف SCCR الخاص باللوحة بوضوح. تنسيق الوسم النموذجي هو:
معدل تيار القصر: 10 كيلو أمبير RMS متماثل، 480 فولت كحد أقصى
أو:
SCCR: 65 كيلو أمبير RMS متماثل، 600 فولت كحد أقصى
اعتماداً على نوع المعدات والاختصاص القضائي، قد تتضمن ملصقات لوحة التوزيع أيضاً ما يلي:
- اسم الشركة المصنعة
- الجهد الكهربائي وعدد الأطوار
- تيار الحمل الكامل
- الحد الأقصى لتصنيف جهاز الحماية من التيار الزائد
- مخطط التوصيلات أو مرجع الرسم الهندسي
- تصنيف الغلاف (درجة الحماية)
- قيمة تيار القصر المقنن (SCCR) والجهد الكهربائي
بالنسبة للتركيبات الميدانية، قد يلزم أيضاً توثيق تيار العطل المتاح ووضع علامة عليه وفقاً للكود المعتمد ومتطلبات السلطة المختصة (AHJ). لا يؤدي القائم بالتركيب ومصنع اللوحة نفس الدور: حيث يقوم مصنع اللوحة بتحديد قيمة (SCCR) للمعدات، بينما يجب على القائم بالتركيب التحقق من أن قيمة (SCCR) المحددة مناسبة لتيار العطل المتاح عند نقطة التركيب.
ماذا يحدث إذا تجاوز تيار العطل المتاح معدل تحمل تيار القصر (SCCR)؟
إذا تجاوز تيار العطل المتاح معدل تحمل تيار القصر (SCCR) الخاص بالمعدات، فإن المعدات لا تكون مناسبة لنقطة التركيب تلك.
تشمل العواقب المحتملة ما يلي:
- تمزق المكونات أثناء حدوث قصر في الدائرة الكهربائية
- خطر نشوب حريق أو حدوث وميض قوسي
- فشل انفجاري في الموصلات (Contactors) أو المشغلات (Drives) أو الكتل الطرفية أو المفاتيح
- تلف في حاوية المعدات
- فشل في اجتياز الفحص أو المعاينة
- انتهاك القانون
- توقف الإنتاج
- مخاطر المسؤولية القانونية
ولهذا السبب قد يرفض المسؤول عن السلطة القضائية (AHJ) أو المفتش لوحة التوزيع حتى لو بدت وكأنها تعمل بشكل طبيعي. إن تصنيف SCCR يتعلق بالسلامة عند حدوث أعطال، وليس بالتشغيل العادي.
كيفية زيادة تصنيف SCCR بأمان
إذا كان تصنيف SCCR المحسوب منخفضاً جداً، فإن الخيارات الهندسية الشائعة تشمل:
| الطريقة | كيف يساعد ذلك | تنبيه |
|---|---|---|
| استخدام مكونات ذات تصنيف SCCR أعلى | رفع كفاءة أضعف حلقة في دائرة الطاقة | يجب التحقق من جميع الفروع، وليس مجرد جهاز واحد |
| استخدم صمامات تحديد التيار | يقلل من التيار والطاقة المارة | يجب استخدام فئة صمامات صالحة وبيانات تركيبات مختبرة |
| استخدم تصنيفات التركيبات المختبرة | يسمح بتصنيف أعلى لمقاومة تيار القصر (SCCR) لتركيبات أجهزة محددة | يجب أن تتطابق أرقام القطع والشروط تماماً |
| قسّم لوحة التوزيع إلى أقسام | يحد من تعرض المعدات ذات التصنيف الأقل | يتطلب تصميماً ووسمًا دقيقًا |
| تقليل تيار العطل المتاح | استخدام المعاوقة، أو تغيير موقع المحول، أو تعديلات في التوزيع | يجب أن يتم هندستها، لا تخمينها |
| إعادة تصميم دائرة الطاقة | إزالة أو استبدال المكونات المحددة للتيار | يتطلب وثائق وملصقات محدثة |
لا تقم أبداً بزيادة ملصق معدل تيار القصر (SCCR) بناءً على الافتراض. يجب أن يكون التصنيف الجديد مدعوماً ببيانات المكونات، أو تصنيفات المجموعات المختبرة، أو التحليل، أو الاختبارات المقبولة من قبل المعايير المعمول بها والسلطة المختصة (AHJ).
أخطاء شائعة في تصنيف تيار القصر (SCCR)
الخطأ الأول: استخدام قيمة kAIC كقيمة لتصنيف تيار القصر (SCCR) للوحة
إن قدرة القطع لقاطع الدائرة الرئيسي لا تعني تلقائياً أنها تمثل تصنيف تيار القصر (SCCR) للوحة. فقد تكون اللوحة محدودة بمكونات تقع في اتجاه التيار مثل الملامسات (Contactors)، أو كتل التوصيل (Terminal blocks)، أو مفاتيح الفصل، أو محركات التردد المتغير، أو كتل توزيع الطاقة.
الخطأ الثاني: تجاهل تيار القصر المتاح
لا تكتسب قيمة (SCCR) أهميتها إلا عند مقارنتها بتيار القصر المتاح في نقطة التركيب. فقد تكون اللوحة المصنفة بـ 10 كيلو أمبير مقبولة في موقع ما وغير مقبولة في موقع آخر.
الخطأ الثالث: افتراض أن الحماية المحددة للتيار ترفع دائماً من تصنيف (SCCR)
لا تساعد الحماية المحددة للتيار إلا عندما تدعم بيانات التوافق بين المكونات وبيانات التيار المار (let-through data) هذا التصنيف.
الخطأ الرابع: استبدال المكونات دون إعادة التحقق من تصنيف (SCCR)
إن تغيير الموصل (Contactor) أو القاطع (Breaker) أو حامل المصهر (Fuse holder) أو كتلة التوصيل (Terminal block) أو كتلة توزيع الطاقة يمكن أن يغير قيمة تيار القصر المقنن (SCCR) المحددة.
الخطأ الخامس: نسيان وضع الملصق
حتى لو كانت الحسابات صحيحة، لا يزال لوح التوزيع بحاجة إلى وضع علامات وتوثيق مناسب لأغراض الفحص والصيانة المستقبلية.
الخطأ السادس: خلط مصطلحات المعايير الدولية (IEC) ومعايير مختبرات أندررايترز (UL) دون ترجمة
مفاهيم اللجنة الكهروتقنية الدولية (IEC) مثل تيار تحمل القصر (Icw) وتيار القصر التشغيلي (Ics) وتيار القصر الأقصى (Icu) ليست دائماً بدائل مطابقة تماماً لعلامات تيار القصر المقنن (SCCR) في أمريكا الشمالية. قد تحتاج لوحات التصدير إلى مراجعة منفصلة.
قائمة التحقق من توثيق تيار القصر المقنن (SCCR)
قبل إصدار أو تركيب لوحة التحكم، احتفظ بما يلي:
| وثيقة | الغرض |
|---|---|
| مخطط أحادي الخط | يوضح هيكل دائرة الطاقة |
| قائمة المكونات | يحدد الأجهزة المدرجة في حساب معدل تيار القصر (SCCR) |
| بيانات معدل تيار القصر (SCCR) للمكونات | يثبت التصنيفات المستخدمة في الحساب |
| وثائق التركيبات المختبرة | يدعم التصنيفات الأعلى حيثما تم استخدامها |
| قيمة تيار العطل المتاح | تأكيد ملاءمة التركيب |
| تاريخ الحساب | مساعدة المفتشين وفرق الصيانة المستقبلية |
| ملصق تصنيف تيار القصر النهائي (SCCR) | تحديد تصنيف المعدات بشكل مرئي |
| سجل المراجعات | توضيح ما إذا كانت التغييرات اللاحقة تؤثر على تصنيف تيار القصر (SCCR) |
الأسئلة الشائعة
ماذا يعني اختصار SCCR؟
يرمز اختصار SCCR إلى تصنيف تيار القصر (Short-Circuit Current Rating). وهو أقصى تيار قصر يمكن للمكون الكهربائي أو التجميعة تحمله بأمان في ظل ظروف محددة.
كيف يتم حساب تصنيف تيار القصر (SCCR) للوحة التحكم؟
حدد جميع مكونات دائرة الطاقة، واعثر على تصنيف SCCR لكل مكون، وطبق القيم الافتراضية المعتمدة أو تصنيفات الشركة المصنعة، وتحقق من تصنيفات الحد من التيار أو التوليفات المختبرة، ثم حدد قيمة SCCR المحددة لدائرة الطاقة بالكامل.
هل SCCR هو نفسه kAIC؟
لا. SCCR هو تصنيف تحمل للمعدات أو التجميعات. أما kAIC فهو تصنيف قطع لقواطع الدائرة أو المصهرات. يمكن أن يكون تصنيف SCCR للوحة أقل من تصنيف kAIC للقاطع الرئيسي.
من يقوم بوضع علامة SCCR على لوحة التحكم الصناعية؟
عادة ما يقوم مصنع اللوحة أو الشركة المصنعة للمعدات بتحديد ووضع علامة SCCR على لوحة التحكم الصناعية. يجب على القائم بالتركيب التحقق من أن تصنيف SCCR الموضح مناسب لتيار العطل المتاح في نقطة التركيب.
هل يمكن استخدام قدرة القطع لقاطع التيار الرئيسي كقيمة لمعدل تيار القصر (SCCR) للوحة؟
لا. لا تحدد قدرة قطع القاطع الرئيسي وحدها معدل تيار القصر (SCCR) للوحة بالكامل، إذ يجب أيضاً مراعاة مكونات دائرة الطاقة الموجودة في اتجاه التيار.
ماذا يحدث إذا كان معدل تيار القصر (SCCR) أقل من تيار العطل المتاح؟
المعدات غير مناسبة لنقطة التركيب تلك. أثناء حدوث عطل، قد تتعرض اللوحة لفشل عنيف، مما يؤدي إلى مخاطر نشوب حريق أو وميض قوسي، كما قد تفشل في اجتياز الفحص الفني.
هل تحتاج لوحة التحكم فقط إلى معدل تيار قصر (SCCR)؟
اللوحة التي تحتوي على مكونات دائرة تحكم فقط قد لا تتطلب نفس تقييم معدل تيار القصر (SCCR) الخاص بلوحة دائرة الطاقة. أما إذا كانت اللوحة تتضمن مكونات دائرة طاقة تغذي أحمالاً، فيجب تقييم معدل تيار القصر (SCCR).
متى يجب إعادة حساب معدل تيار القصر (SCCR)؟
يجب إعادة حساب معدل تيار القصر (SCCR) عند إضافة مكونات دائرة طاقة، أو استبدالها، أو تعديلها، أو تغيير موقعها، أو عندما يتغير النظام الكهربائي للمنشأة بطريقة تؤثر على تيار العطل المتاح.
الختام
SCCR هو تصنيف تحمل ماس كهربائي للمعدات والتجميعات. وهو لا يساوي تيار العطل المتاح، كما أنه لا يساوي تصنيف القطع لقاطع الدائرة أو المصهر.
بالنسبة للوحات التحكم الصناعية، السؤال العملي هو: هل تصنيف SCCR المسجل على اللوحة يساوي أو أكبر من تيار العطل المتاح في الموقع الذي سيتم تركيب اللوحة فيه؟ إذا لم يكن كذلك، يجب إعادة تصميم اللوحة، أو حمايتها باستخدام مجموعات محددة للتيار صالحة، أو تغيير موقعها، أو هندستها بطريقة أخرى لتلبية التصنيف المطلوب.
تعامل مع SCCR كجزء من هندسة سلامة اللوحة، وليس كملصق يضاف في النهاية. يجب أن يرتبط الحساب بدائرة الطاقة الفعلية، وتصنيفات المكونات، والمجموعات المختبرة، وتيار العطل المتاح، ومتطلبات الفحص.
