Czym jest rozdzielnica typu RMU (Ring Main Unit)?
A rozdzielnica typu RMU (Ring Main Unit) to fabrycznie zmontowana, zamknięta w metalowej obudowie rozdzielnica średniego napięcia, stosowana w pierścieniowych sieciach elektroenergetycznych. Zazwyczaj zawiera dwa pola liniowe oraz jedno pole transformatorowe zabezpieczone bezpiecznikiem-odłącznikiem lub wyłącznikiem. RMU umożliwia operatorom łączenie, izolowanie, zabezpieczanie i uziemianie linii średniego napięcia przy jednoczesnym zachowaniu zasilania poprzez alternatywną ścieżkę, gdy sieć jest zaprojektowana w układzie pierścieniowym.
Mówiąc prościej, RMU to punkt łączeniowy średniego napięcia pomiędzy siecią dystrybucyjną zakładu energetycznego a transformatorem rozdzielczym, podstacją przemysłową, budynkiem komercyjnym, farmą fotowoltaiczną lub odbiornikiem infrastrukturalnym.
Rozdzielnice RMU są najczęściej stosowane w średnionapięciowej sieci dystrybucyjnej wtórnej, często w systemach takich jak sieci 11 kV, 12 kV, 24 kV i 33 kV, w zależności od kraju i specyfikacji projektu. Dokładne napięcie, prąd, znamionowy prąd zwarciowy, typ izolacji oraz układ zabezpieczeń muszą być zawsze sprawdzane zgodnie z kartą katalogową producenta i obowiązującą normą projektową.
Znaczenie RMU w skrócie
| Pytanie | Krótka odpowiedź |
|---|---|
| Co oznacza skrót RMU? | Rozdzielnica typu Ring Main Unit |
| Czym jest RMU w systemach elektrycznych? | Kompaktowa rozdzielnica średniego napięcia stosowana w pierścieniowych sieciach dystrybucyjnych |
| Jaki jest główny cel stosowania RMU? | Do przełączania zasilaczy, zabezpieczania obwodów transformatorowych, izolowania zwarć oraz zapewnienia bezpiecznego uziemienia |
| Gdzie instalowana jest rozdzielnica typu RMU? | Podstacje rozdzielcze, stacje transformatorowe, zakłady przemysłowe, budynki komercyjne, zakłady użyteczności publicznej, farmy fotowoltaiczne oraz projekty infrastrukturalne |
| Czy RMU to urządzenie niskiego czy średniego napięcia? | RMU to zazwyczaj rozdzielnice średniego napięcia, a nie rozdzielnice niskiego napięcia |
| Czy RMU zawsze automatycznie przywraca zasilanie? | Nie. Przywrócenie zasilania może odbywać się ręcznie, zdalnie lub automatycznie, w zależności od typu RMU i systemu sieciowego |
Dlaczego rozdzielnice typu Ring Main Unit są stosowane w dystrybucji średniego napięcia
Główną wartością rozdzielnicy typu ring main unit (RMU) jest ciągłość sieci przy bezpiecznej izolacji zwarć.
W sieci promieniowej awaria zasilacza może spowodować przerwanie zasilania wszystkich odbiorów znajdujących się za punktem awarii, aż do momentu jej usunięcia lub ręcznego obejścia. W sieci pierścieniowej zasilanie może być dostarczane z więcej niż jednego kierunku. RMU zapewnia operatorom punkty przełączeniowe umożliwiające odizolowanie uszkodzonego odcinka i przywrócenie zasilania sprawnej części sieci z przeciwnej strony pierścienia.
Nie oznacza to, że każda rozdzielnica RMU automatycznie przekierowuje zasilanie samodzielnie. W wielu instalacjach operatorzy terenowi muszą zidentyfikować uszkodzony odcinek kabla, obsłużyć przełączniki w odpowiedniej kolejności i ponownie zasilić sprawną stronę. W bardziej zaawansowanych systemach, rozdzielnice RMU z napędami silnikowymi, wskaźniki przepływu prądu zwarciowego, przekaźniki oraz systemy nadzoru i sterowania (SCADA) mogą wspierać zdalne lub zautomatyzowane przywracanie zasilania.
Rozdzielnice RMU są szeroko stosowane, ponieważ łączą kilka funkcji w jednej kompaktowej obudowie:
- Łączenie zasilaczy pierścieniowych
- Zabezpieczenie zasilacza transformatora
- Izolacja kabli
- Uziemienie na potrzeby konserwacji
- Izolacja uszkodzonego odcinka
- Opcjonalne opomiarowanie, przekaźnik zabezpieczeniowy i zdalny monitoring
Topologia zamknięta, praca z punktem otwartym
Jednym z najczęstszych nieporozumień dotyczących rozdzielnic typu ring main unit jest samo słowo pierścień.
W wielu sieciach rozdzielczych średniego napięcia trasa kablowa jest fizycznie ułożona w pierścień, ale system nie zawsze pracuje jako w pełni zamknięta pętla równoległa. Powszechną metodą pracy jest topologia zamknięta z jednym normalnie otwartym punktem.
Oznacza to, że:
- Sieć kablowa jest fizycznie przystosowana do zasilania z więcej niż jednego kierunku.
- Jeden łącznik lub punkt zasilający jest zazwyczaj utrzymywany w stanie otwartym.
- Punkt otwarty zapobiega niekontrolowanej pracy równoległej między źródłami.
- W przypadku awarii odcinka kabla operatorzy izolują uszkodzony fragment i mogą przemieścić punkt otwarty, aby przywrócić zasilanie odbiorów z przeciwnej strony.
Ta logika pracy jest istotna, ponieważ wpływa na prąd zwarciowy, koordynację zabezpieczeń, sekwencję przełączeń oraz planowanie przywracania zasilania. Czytając schemat RMU, nie pytaj tylko, gdzie znajduje się pierścień. Zapytaj, gdzie normalny punkt otwarty się znajduje.
| Koncepcja działania | Znaczenie | Dlaczego to Ma Znaczenie |
|---|---|---|
| Pierścień fizyczny | Kable tworzą pętlę między rozdzielnicami RMU lub podstacjami | Umożliwia alternatywne ścieżki zasilania |
| Normalny punkt otwarcia | Jeden punkt łączeniowy pozostaje otwarty podczas normalnej pracy | Kontroluje prąd zwarciowy i zapobiega niezamierzonej pracy równoległej |
| Izolacja awarii | Wyłączniki po obu stronach uszkodzonego odcinka są otwarte | Izoluje uszkodzony odcinek kabla |
| Przywrócenie zasilania | Sprawne sekcje są ponownie zasilane z przeciwnej strony, jeśli jest to dozwolone | Zmniejsza obszar wyłączenia i poprawia ciągłość zasilania |

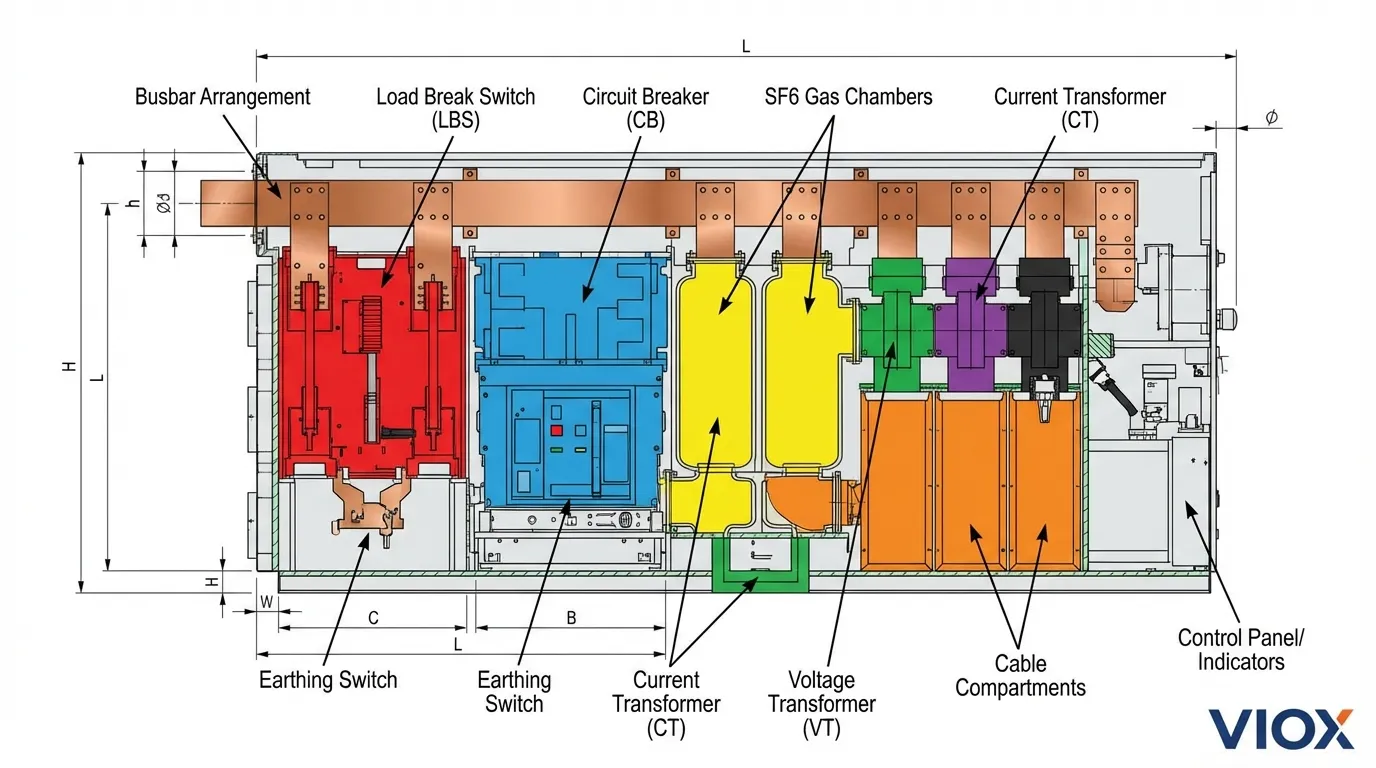

Główne komponenty rozdzielnicy pierścieniowej (RMU)
RMU to nie tylko jeden przełącznik. Jest to skoordynowany zespół komponentów łączeniowych, zabezpieczających, izolacyjnych, sterowniczych i bezpieczeństwa.
| Komponent | Funkcja główna | Uwaga inżynierska |
|---|---|---|
| Rozłącznik izolacyjny (LBS) | Załącza i wyłącza znamionowy prąd obciążenia w liniach pierścieniowych | Stosowany do normalnego łączenia, nie do przerywania wysokich prądów zwarciowych, chyba że jest do tego przystosowany |
| Rozłącznik bezpiecznikowy | Chroni odpływy transformatorowe przy użyciu bezpieczników wysokiego napięcia | Powszechny w zabezpieczeniach transformatorów rozdzielczych, gdzie koordynacja bezpiecznikowa jest odpowiednia |
| Wyłącznik próżniowy (VCB) | Przerywa prąd obciążenia i prąd zwarciowy w połączeniu z przekaźnikiem zabezpieczeniowym | Stosowany tam, gdzie wymagane jest zabezpieczenie z możliwością resetu, sterowanie przekaźnikowe lub większa elastyczność ochrony |
| Szyny | Łączy wewnętrznie jednostki funkcjonalne rozdzielnicy typu RMU | Musi być zgodny z prądem znamionowym, poziomem izolacji oraz wymaganiami dotyczącymi wytrzymałości zwarciowej |
| Uziemnik | Uziemia odizolowane kable lub odpływy transformatorowe w celu zapewnienia bezpieczeństwa podczas prac konserwacyjnych | Musi posiadać blokadę mechaniczną zapobiegającą niebezpiecznym sekwencjom przełączania |
| Przedział kablowy | Zapewnia punkty przyłączeniowe dla kabli zasilających, odpływowych oraz transformatorowych | Podczas doboru istotne są przekrój kabla, rodzaj zakończenia oraz dostęp do punktów pomiarowych |
| Przekaźnik zabezpieczeniowy | Wykrywa przetężenia, doziemienia lub inne stany awaryjne | Powszechnie stosowane w rozdzielnicach RMU z wyłącznikami oraz zautomatyzowanych systemach dystrybucji |
| Przekładniki prądowe (CT) i napięciowe (VT) | Dostarczają sygnały prądowe i napięciowe dla układów zabezpieczeniowych i pomiarowych | Wymagane w przypadku konieczności wykonania pomiarów, zasilenia przekaźników zabezpieczeniowych lub zdalnego monitoringu |
| Mechanizm operacyjny | Umożliwia załączanie ręczne, silnikowe lub zdalne | Wybór zależy od modelu operacyjnego zakładu energetycznego oraz wymagań w zakresie automatyzacji |
| Układ izolacyjny | Zapewnia separację dielektryczną między częściami pod napięciem a obudową | Może wykorzystywać gaz SF6, powietrze, izolację stałą lub konstrukcje hybrydowe w zależności od typu RMU |
Przełącznik trójpołożeniowy: praca, izolacja i uziemienie
Wiele kompaktowych rozdzielnic RMU wykorzystuje układ przełącznika trójpołożeniowego w celu zmniejszenia wymiarów i poprawy dyscypliny łączeniowej. Dokładny mechanizm zależy od producenta, ale pozycje funkcjonalne to zazwyczaj:
| Pozycja | Funkcja | Znaczenie praktyczne |
|---|---|---|
| Praca / załączony | Obwód jest podłączony do normalnej pracy | Obwód odpływowy lub transformatorowy może być pod napięciem |
| Odizolowany / otwarty | Obwód jest odłączony | Tworzy stan izolacji przed uziemieniem lub konserwacją |
| Uziemienie | Strona obwodu jest podłączona do uziemienia | Zapewnia bezpieczniejsze warunki do testowania kabli lub konserwacji po odpowiedniej weryfikacji |
Konstrukcja trójpozycyjna pomaga zapobiegać niebezpiecznym kombinacjom, ale nie zastępuje procedur operacyjnych. Przed przystąpieniem do konserwacji technicy nadal muszą przeprowadzić zatwierdzoną izolację, weryfikację braku napięcia, uziemienie, blokowanie, oznakowanie oraz przestrzegać zasad bezpieczeństwa obowiązujących w danym miejscu.

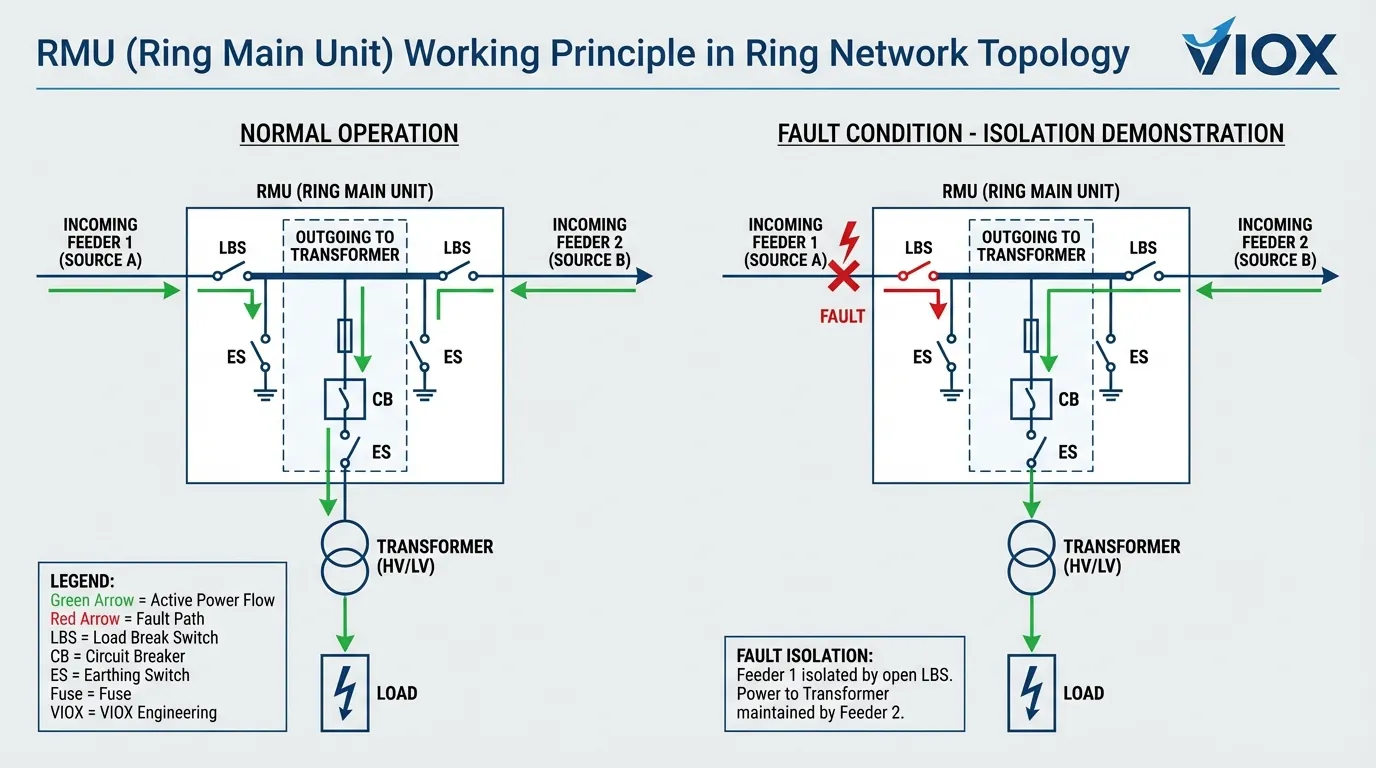

Zasada działania rozdzielnicy typu Ring Main Unit (RMU)
Zasada działania rozdzielnicy typu RMU opiera się na przełączaniu i sekcjonowaniu sieci pierścieniowej.
Typowa rozdzielnica RMU posiada dwa pola liniowe pierścieniowe oraz jedno pole transformatorowe:
- Jedno pole liniowe odbiera zasilanie z jednej strony pierścienia średniego napięcia.
- Drugie pole liniowe łączy się z kolejną rozdzielnicą RMU lub sekcją sieci.
- Pole transformatorowe zasila transformator rozdzielczy poprzez rozłącznik bezpiecznikowy lub wyłącznik.
Podczas normalnej pracy jeden lub oba pola liniowe mogą być pod napięciem, w zależności od projektu sieci i schematu pracy. Pole transformatorowe zasila transformator, który obniża średnie napięcie do niskiego napięcia w celu końcowej dystrybucji.
W przypadku wystąpienia awarii na jednym odcinku kablowym, operatorzy izolują ten odcinek poprzez otwarcie odpowiednich rozłączników pierścieniowych. Sprawne sekcje mogą pozostać pod napięciem lub zostać przywrócone do zasilania z przeciwnej strony pierścienia, w zależności od projektu systemu i zasad eksploatacji.
Sekwencja pracy RMU w warunkach normalnych i awaryjnych
| Warunki pracy | Funkcja RMU | Główne urządzenia składowe |
|---|---|---|
| Normalna praca zasilacza | Przesyła zasilanie średniego napięcia przez sieć pierścieniową | Rozłącznik izolacyjny i szyny zbiorcze |
| Zasilanie transformatora | Zasilanie transformatora rozdzielczego od strony SN | Rozłącznik bezpiecznikowy lub wyłącznik zasilający |
| Uszkodzenie odcinka kabla | Odizolowuje uszkodzony odcinek od sprawnej pętli | Rozłączniki obciążeniowe zasilania pierścieniowego |
| Awaria transformatora | Odłącza zasilanie transformatora od rozdzielnicy RMU | Bezpiecznik SN lub wyłącznik z przekaźnikiem |
| Prace konserwacyjne | Zapewnia izolację i uziemienie przed uzyskaniem dostępu | Funkcja rozłącznika i uziemnika |
| Przywrócenie zasilania | Umożliwia ponowne zasilenie sprawnej części pierścienia z drugiej strony | Przełącznik ręczny, napęd silnikowy lub system automatyki |
Logika przywracania zasilania po awarii: co faktycznie dzieje się podczas zwarcia kabla
W rzeczywistej sieci pierścieniowej awaria kabla nie jest rozwiązywana poprzez proste “pozwolenie na przepływ prądu w drugą stronę”. Operator lub system automatyki musi zidentyfikować, odizolować, a następnie przywrócić zasilanie.
Sekwencja zazwyczaj wygląda następująco:
- Awaria występuje na jednym odcinku kabla.
- Zabezpieczenie lub wskaźnik przepływu prądu zwarciowego pomaga zidentyfikować uszkodzony odcinek.
- Dwa punkty łączeniowe po obu stronach uszkodzonego kabla zostają otwarte.
- Uszkodzony odcinek pozostaje odizolowany.
- Normalnie otwarty punkt może zostać zamknięty po przeprowadzeniu kontroli, dzięki czemu sprawne obciążenia mogą być zasilane z alternatywnej strony.
- Uszkodzony kabel zostaje naprawiony, a sieć przywrócona do zamierzonego stanu pracy.
| Krok | Pytanie terenowe | Działanie RMU |
|---|---|---|
| Zidentyfikować | Który odcinek kabla jest uszkodzony? | Wykorzystaj sygnalizację przekaźnikową, wskaźnik przepływu prądu zwarciowego, zdarzenia SCADA lub testy obiektowe |
| Izolacja | Które dwa łączniki ograniczają miejsce zwarcia? | Otwórz oba końce uszkodzonego odcinka |
| Uziemienie | Czy odizolowany odcinek jest bezpieczny do prowadzenia prac? | Zastosuj uziemnik po zatwierdzonej weryfikacji |
| Przywróć zasilanie | Które sprawne obciążenia mogą zostać ponownie zasilone? | Zamknij odpowiedni punkt otwarty dopiero po sprawdzeniu stanu łączeniowego |
| Normalizacja | W jaki sposób sieć jest przywracana po naprawie? | Przywrócenie pierwotnego planu przełączeń lub zaktualizowanego planu operacyjnego |
Dlatego poprawny schemat jednokreskowy rozdzielnicy RMU oraz oznaczenia kabli nie są tylko formalnościami. Mają one bezpośredni wpływ na szybkość przywracania zasilania oraz bezpieczeństwo operatora.
Schemat rozdzielnicy pierścieniowej (RMU): Jak przepływa energia w sieci pierścieniowej
Użyteczny schemat rozdzielnicy pierścieniowej powinien być sporządzony jako schemat jednokreskowy (SLD), a nie jako dekoracyjny rysunek szafy. W przypadku większości rozdzielnic średniego napięcia typu RMU schemat powinien przedstawiać pierścieniowe linie zasilające średniego napięcia, szyny zbiorcze, odpływ transformatorowy, aparaturę łączeniową, uziemniki oraz zabezpieczenia zastosowane na odpływie transformatorowym.
Podstawowy schemat jednokreskowy (SLD) RMU zazwyczaj przedstawia trzy sekcje funkcjonalne:
- Przychodzący zasilacz pierścieniowy
- Wychodzący zasilacz pierścieniowy
- Odpływ transformatorowy
Dwa zasilacze pierścieniowe łączą RMU z pierścieniem średniego napięcia. Odpływ transformatorowy łączy RMU z transformatorem rozdzielczym.
Na rysunku technicznym jest to często określane jako CCF, CCClub CCV konfiguracja stylu, w zależności od konwencji nazewnictwa producenta:
| Konfiguracja wspólna | Znaczenie w praktyce | Typowe zastosowanie |
|---|---|---|
| CCF | Dwa pola kablowe oraz jedno pole transformatorowe z rozłącznikiem bezpiecznikowym | Standardowe zabezpieczenie transformatora rozdzielczego |
| CCV | Dwa pola kablowe oraz jedno pole transformatorowe z wyłącznikiem próżniowym | Większe zasilacze transformatorowe lub zabezpieczenia przekaźnikowe |
| CCC | Trójpolowe rozdzielnice kablowe | Sekcjonowanie pierścienia bez zasilacza transformatorowego |
Dokładne oznaczenia literowe nie są uniwersalne dla wszystkich producentów, ale koncepcja inżynieryjna pozostaje taka sama: dwa zasilacze kablowe pierścieniowe plus jeden odpływ to najbardziej rozpoznawalna topologia RMU.
Jeśli wystąpi zwarcie kabla między dwiema rozdzielnicami RMU, obie rozdzielnice po obu stronach uszkodzenia mogą odizolować ten odcinek kabla. Pozostała część sieci może być wówczas zasilana przez sprawną stronę pierścienia.
Na potrzeby publikacji, sekcja ta powinna zawierać odpowiedni schemat jednokreskowy (SLD) przedstawiający:
- Zasilanie wejściowe
- Zasilanie wyjściowe
- Szyny
- Rozłączniki izolacyjne
- Odpływ transformatorowy
- Rozłącznik bezpiecznikowy lub wyłącznik automatyczny
- Uziemnik
- Transformator rozdzielczy
- Uszkodzony odcinek kabla
- Sprawna ścieżka zasilania
Uwaga inżyniera: Na schemacie jednokreskowym (SLD) rozdzielnicy RMU nie należy przedstawiać rozłącznika jako urządzenia zdolnego do samodzielnego przerywania prądu zwarciowego transformatora. W polu z rozłącznikiem bezpiecznikowym to bezpiecznik przerywa zwarcie. W polu z wyłącznikiem próżniowym (VCB) to wyłącznik przerywa zwarcie na polecenie przekaźnika.
RMU w dystrybucji transformatorowej: jaka jest jego rola?
Wielu użytkowników szuka RMU w układzie transformatorowym ponieważ rozdzielnice RMU są powszechnie instalowane po stronie średniego napięcia transformatorów rozdzielczych.
RMU nie stanowi części samego transformatora. Jest to aparatura łączeniowa i zabezpieczeniowa średniego napięcia zasilająca transformator.

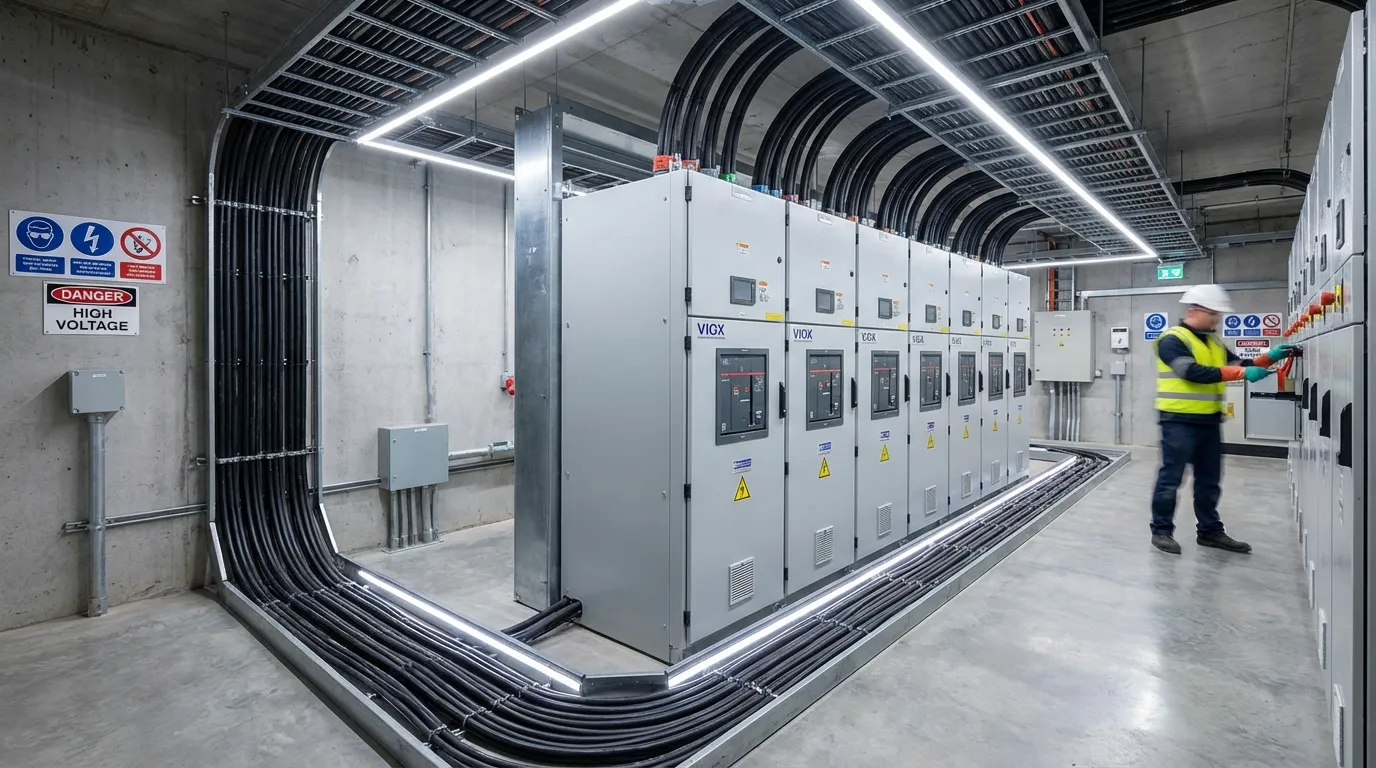

W typowej stacji transformatorowej:
- RMU odbiera zasilanie średniego napięcia z sieci pierścieniowej zakładu energetycznego.
- Pole zasilające transformator w rozdzielnicy RMU zasila transformator rozdzielczy.
- Odłącznik bezpiecznikowy lub wyłącznik automatyczny zabezpiecza pole zasilające transformator.
- Transformator obniża napięcie do poziomu niskiego napięcia.
- Strona niskiego napięcia zasila główną rozdzielnicę lub rozdzielnicę niskiego napięcia.
W przypadku małych i średnich transformatorów rozdzielczych powszechnie stosuje się rozdzielnice RMU z odłącznikami bezpiecznikowymi, ponieważ bezpieczniki wysokiego napięcia zapewniają szybką i ekonomiczną ochronę transformatora przed zwarciami. W przypadku większych transformatorów, odbiorów krytycznych lub systemów wymagających zabezpieczeń przekaźnikowych, preferowane mogą być rozdzielnice RMU z wyłącznikami automatycznymi.
Rozdzielnica RMU z odłącznikiem bezpiecznikowym a rozdzielnica RMU z wyłącznikiem automatycznym
Nie wszystkie rozdzielnice RMU zabezpieczają pola transformatorowe w ten sam sposób. Dwa powszechne rozwiązania to rozdzielnica RMU z odłącznikiem bezpiecznikowym oraz Wyłącznik automatyczny RMU.
| Pozycja | Rozłącznik bezpiecznikowy RMU | Wyłącznik automatyczny RMU |
|---|---|---|
| Główne urządzenie zabezpieczające | Bezpiecznik wysokiego napięcia z rozłącznikiem | Wyłącznik automatyczny z przekaźnikiem zabezpieczeniowym |
| Typowe zastosowanie | Zabezpieczenie transformatora rozdzielczego | Większe transformatory, krytyczne linie zasilające, automatyka zabezpieczeniowa |
| Usuwanie zakłóceń | Bezpiecznik przerywa prąd zwarciowy | Wyłącznik otwiera obwód na polecenie przekaźnika |
| Reset po wystąpieniu zakłócenia | Bezpiecznik musi zostać wymieniony | Wyłącznik można zresetować po inspekcji i usunięciu przyczyny zakłócenia |
| Elastyczność zabezpieczeń | Ograniczone charakterystyką bezpiecznika | Regulowane ustawienia przekaźnika, więcej opcji koordynacji |
| Koszt i złożoność | Zazwyczaj prostsze i bardziej ekonomiczne | Wyższy koszt, ale większa elastyczność |
| Najlepsze dopasowanie | Standardowe odpływy transformatorów rozdzielczych średniego napięcia | Odpływy przemysłowe, użyteczności publicznej, infrastrukturalne oraz o wysokim stopniu automatyzacji |
Właściwy wybór zależy od mocy znamionowej transformatora, poziomu prądu zwarciowego, praktyk zakładu energetycznego, koordynacji zabezpieczeń, strategii konserwacji oraz specyfikacji projektu.
Wskazówka eksperta: Nie dobieraj rozdzielnic RMU z bezpiecznikami wyłącznie na podstawie mocy transformatora w kVA
W przypadku małych i średnich transformatorów rozdzielczych powszechnie stosuje się rozłączniki bezpiecznikowe w układach RMU, co jest często rozwiązaniem ekonomicznym. Jednak wraz ze wzrostem mocy transformatora koordynacja między bezpiecznikiem wysokiego napięcia, prądem rozruchowym transformatora, charakterystyką przeciążeniową a zabezpieczeniami nadrzędnymi staje się bardziej wymagająca.
W rzeczywistych projektach inżynierowie często weryfikują charakterystykę czasowo-prądową bezpiecznika w odniesieniu do:
- prądu pełnego obciążenia transformatora
- prądu magnesowania (rozruchowego)
- dopuszczalnej charakterystyki przeciążeniowej
- minimalnego prądu zwarciowego po stronie SN
- nastaw zabezpieczeń nadrzędnych
- limitów prądu przełączania określonych przez producenta dla zestawu rozłącznika bezpiecznikowego
W przypadku większych transformatorów, odbiorów krytycznych lub sieci, w których uciążliwe zadziałanie bezpiecznika byłoby trudne do usunięcia, rozdzielnica RMU z wyłącznikiem próżniowym (VCB) i przekaźnikiem zabezpieczeniowym jest często łatwiejsza w koordynacji i konserwacji. Jest to szczególnie istotne, gdy operator wymaga regulowanych zabezpieczeń nadprądowych i ziemnozwarciowych zamiast stałej charakterystyki bezpiecznika.
Niezawodność w terenie: zakończenia kablowe są często słabym punktem
W wielu dochodzeniach dotyczących awarii RMU, widoczna szafa jest obwiniana jako pierwsza, ale przyczyną źródłową jest często element znajdujący się poza szczelnym zbiornikiem rozdzielnicy. Zakończenia kabli średniego napięcia oraz złącza rozłączne są częstymi słabymi punktami, ponieważ w dużej mierze zależą od jakości montażu.
Typowe problemy w terenie obejmują:
- nieprawidłowe przygotowanie kabla
- wnikanie wilgoci do osprzętu kablowego
- nieprawidłowy montaż elementów sterowania naprężeniami
- poluzowane lub zanieczyszczone złącza rozłączne
- uszkodzone połączenie wyrównawcze ekranu kabla
- kondensacja wewnątrz przedziału kablowego
- nieczytelne oznaczenia kabli po późniejszych modyfikacjach na obiekcie
Z tego powodu inspekcja RMU nie powinna ograniczać się do wskaźników na panelu przednim. Praktyczny przegląd na obiekcie powinien obejmować przedział kablowy, stan osprzętu kablowego, ciągłość uziemienia, działanie grzałek oraz oznaki śladów pełzania, wyładowań niezupełnych, przegrzania lub wilgoci.
Wskazówka techniczna: Jeśli pole odpływowe RMU wykazuje powtarzające się wskazania awarii, a zbiornik wyłącznika, przekaźnik i mechanizm wydają się sprawne, należy sprawdzić głowicę kablową i jakość wykonania zakończenia, zanim założy się, że korpus RMU jest wadliwy.
Weryfikacja rzeczywistości automatyki: DTU, przekładniki napięciowe (PT), akumulatory i system SCADA
Zmotoryzowana rozdzielnica RMU nie jest automatycznie niezawodną rozdzielnicą zautomatyzowaną. Zdalna obsługa zależy od całego systemu pomocniczego.
Niezawodność automatyki zazwyczaj zależy od:
- zmotoryzowanych mechanizmów napędowych
- jednostki terminala rozdzielczego (DTU) lub zdalnego terminala (RTU)
- przekaźnika zabezpieczeniowego i logiki sygnalizacji uszkodzeń
- przekładnika napięciowego (VT/PT) lub układu zasilania pomocniczego
- stanu technicznego akumulatorów DC i ładowarki
- bramka komunikacyjna i integracja protokołów
- poprawne mapowanie punktów w systemie SCADA
- przetestowane procedury obsługi lokalnej/zdalnej
W terenie awarie automatyki są często spowodowane słabym zasilaniem pomocniczym, rozładowanymi akumulatorami, problemami z komunikacją, nieprawidłowym mapowaniem stanów lub nieprzetestowaną logiką zdalnego sterowania. Rozdzielnica RMU może być mechanicznie zdolna do zdalnego przełączania, ale łańcuch automatyki dystrybucyjnej zawiedzie, jeśli obwody pomocnicze nie będą konserwowane.
| Element automatyki | Co należy zweryfikować |
|---|---|
| Napęd silnikowy | Obsługa lokalna i zdalna, sprzężenie zwrotne o położeniu, czas operacji |
| DTU/RTU | Status komunikacji, rejestry zdarzeń, poprawność mapowania sygnałów |
| Zasilanie PT/VT | Wyjście napięciowe, stan bezpieczników, logika zasilania pomocniczego |
| Akumulator i ładowarka | Czas podtrzymania, alarm ładowarki, stan napięcia stałego (DC) |
| Integracja SCADA | Potwierdzenie poleceń, sprzężenie zwrotne statusu, spójność nazewnictwa |
| Kontrola cybernetyczna/operacyjna | Autoryzacja, blokady, dyscyplina trybu zdalnego/lokalnego |
Rodzaje członów pierścieniowych (RMU)
Rozdzielnice RMU można klasyfikować według medium izolacyjnego, łącznika, środowiska instalacji oraz poziomu automatyzacji.

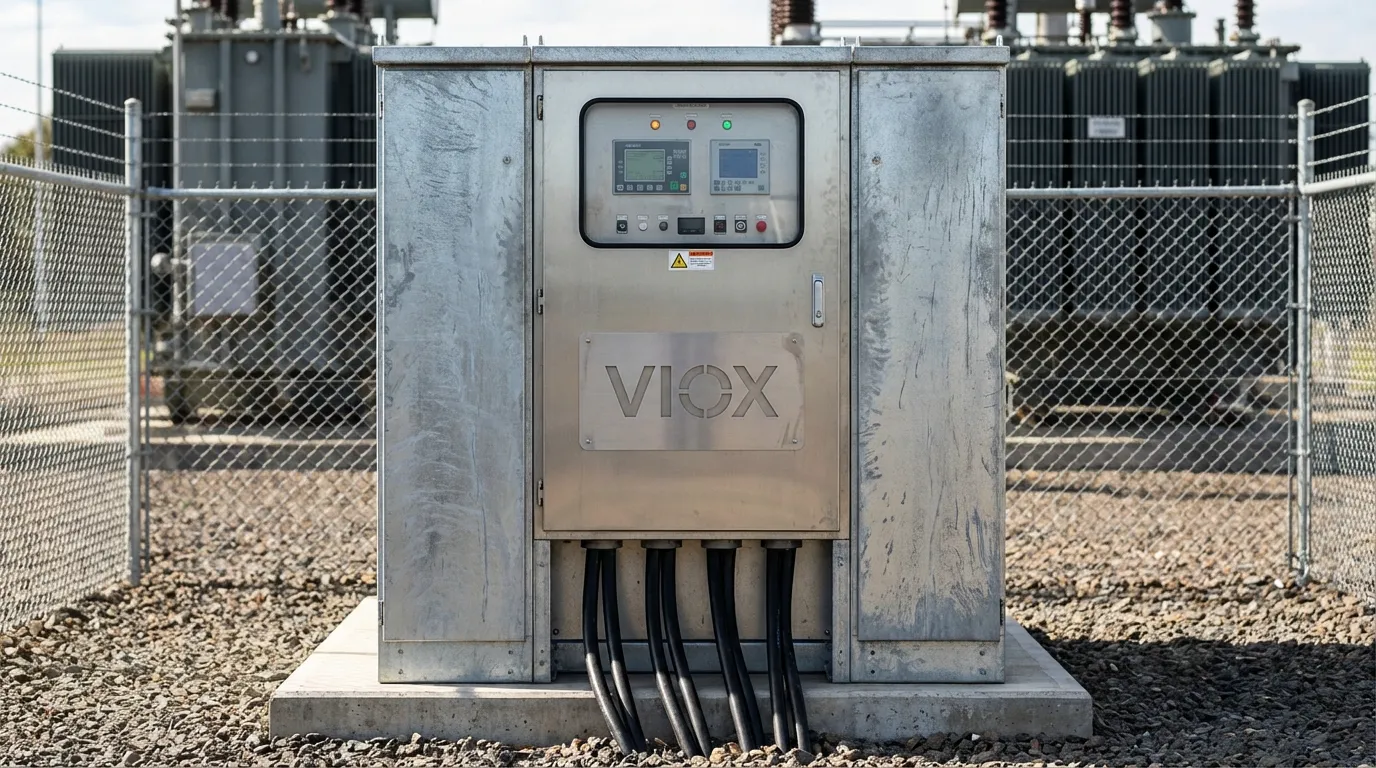

Rozdzielnica RMU w izolacji gazowej SF6
Rozdzielnice RMU w izolacji gazowej SF6 wykorzystują sześciofluorek siarki jako medium izolacyjne. Są kompaktowe i szeroko stosowane w dystrybucji średniego napięcia. Jednakże SF6 posiada bardzo wysoki potencjał tworzenia efektu cieplarnianego, dlatego wielu operatorów i producentów przechodzi na rozwiązania z ograniczoną ilością SF6 lub całkowicie bezgazowe, o ile pozwalają na to wymagania projektowe.
Rozdzielnica RMU w izolacji powietrznej
Rozdzielnice RMU w izolacji powietrznej wykorzystują powietrze jako główne medium izolacyjne. Są łatwiejsze w zrozumieniu i konserwacji, ale zazwyczaj wymagają więcej miejsca niż konstrukcje izolowane gazem.
Rozdzielnica RMU w izolacji stałej
Rozdzielnice RMU w izolacji stałej wykorzystują żywicę epoksydową lub inne systemy izolacji stałej wokół części pod napięciem. Są często wybierane tam, gdzie priorytetem są względy środowiskowe, szczelna konstrukcja lub ograniczenie obsługi gazów.
Rozdzielnica RMU z wyłącznikiem próżniowym
Technologia próżniowa jest powszechnie stosowana do przerywania obwodu w rozdzielnicach typu RMU. Komory próżniowe zapewniają skuteczne gaszenie łuku elektrycznego podczas łączenia średniego napięcia oraz przerywania prądów zwarciowych, gdy są stosowane w odpowiednio dobranych wyłącznikach.
Rozdzielnice RMU ręczne, silnikowe i automatyczne
Rozdzielnice RMU mogą być obsługiwane ręcznie, wyposażone w napęd silnikowy do zdalnego sterowania lub zintegrowane z automatycznymi systemami dystrybucji. Podstawowa wersja ręczna RMU jest odpowiednia dla wielu stacji transformatorowych średniego/niskiego napięcia, podczas gdy wersje silnikowe lub automatyczne stosuje się tam, gdzie zakłady energetyczne wymagają szybszej lokalizacji usterek, izolacji uszkodzonych sekcji i przywracania zasilania.
Zastosowania rozdzielnic typu Ring Main Unit (RMU)
Rozdzielnice typu Ring Main Unit są stosowane wszędzie tam, gdzie dystrybucja średniego napięcia wymaga kompaktowych rozwiązań łączeniowych, zabezpieczeń transformatorów oraz sekcjonowania linii zasilających.
Dystrybucja wtórna w zakładach energetycznych
Zakłady energetyczne wykorzystują rozdzielnice RMU w miejskich i podmiejskich sieciach dystrybucyjnych do podłączania transformatorów dystrybucyjnych oraz sekcjonowania linii pierścieniowych. Jest to jedno z najczęstszych zastosowań RMU.
Stacje transformatorowe dystrybucyjne
Rozdzielnica RMU jest często instalowana obok lub wewnątrz stacji transformatorowej. Zapewnia ona przełączanie pól liniowych średniego napięcia oraz ochronę pola transformatorowego.
Budynki komercyjne i projekty wysokościowców
Duże budynki, centra handlowe, szpitale, hotele i kompleksy biurowe często wymagają zasilania średniego napięcia. Rozdzielnice RMU pomagają zarządzać polami liniowymi i ochroną transformatorów w kompaktowych pomieszczeniach elektrycznych.
Obiekty przemysłowe
Fabryki i zakłady przetwórcze wykorzystują rozdzielnice RMU do dystrybucji średniego napięcia pomiędzy stacjami transformatorowymi, polami transformatorowymi oraz wewnętrznymi sekcjami sieci SN.
Energia odnawialna i mikrosieci
Farmy fotowoltaiczne, projekty wiatrowe, systemy magazynowania energii w akumulatorach oraz mikrosieci mogą wykorzystywać rozdzielnice RMU po stronie zbiorczej średniego napięcia lub przyłącza do sieci. W takich zastosowaniach należy dokładnie przeanalizować dwukierunkowy przepływ mocy, koordynację zabezpieczeń oraz wymagania dotyczące połączeń z siecią elektroenergetyczną.
Projekty infrastrukturalne
Systemy kolejowe, lotniska, oczyszczalnie ścieków, porty, obiekty telekomunikacyjne i infrastruktura publiczna często korzystają z rozdzielnic RMU ze względu na potrzebę kompaktowego przełączania SN z wyraźną izolacją i zarządzaniem polami liniowymi.
RMU a tradycyjna rozdzielnica
RMU to rodzaj rozdzielnicy średniego napięcia, zoptymalizowany pod kątem pierścieniowych sieci rozdzielczych oraz kompaktowych stacji transformatorowych.
| Cecha | Rozdzielnica typu Ring Main Unit | Tradycyjna rozdzielnica SN |
|---|---|---|
| Typowa rola | Rozdział energii średniego napięcia, łączenie linii pierścieniowych, zabezpieczenie odpływów transformatorowych | Rozdział energii wysokiego napięcia, duże stacje elektroenergetyczne, sterowanie odpływami, systemy szyn zbiorczych |
| Konfiguracja | Kompaktowe jednostki funkcjonalne w jednej obudowie | Bardziej modułowa i rozszerzalna konfiguracja |
| Odpływy liniowe | Odpływ liniowy + odpływ transformatorowy | Wiele zasilaczy, odpływów, sprzęgieł szynowych, paneli pomiarowych |
| Wymagana przestrzeń | Zazwyczaj kompaktowe | Często większe, w zależności od konfiguracji |
| Opcje zabezpieczeń | Odpływ z rozłącznikiem bezpiecznikowym lub wyłącznikiem | Wyłączniki, przekaźniki, pomiary, bardziej złożone układy |
| Zastosowanie | Podstacje miejskie, stacje transformatorowe, pierścienie rozdzielcze | Podstacje energetyczne, przemysłowe rozdzielnice średniego napięcia (SN), większe systemy zasilania |
RMU nie zastępuje każdego układu rozdzielnic średniego napięcia. Najlepiej sprawdza się w projektach wymagających kompaktowego przełączania w sieciach pierścieniowych oraz zabezpieczenia odpływów transformatorowych.

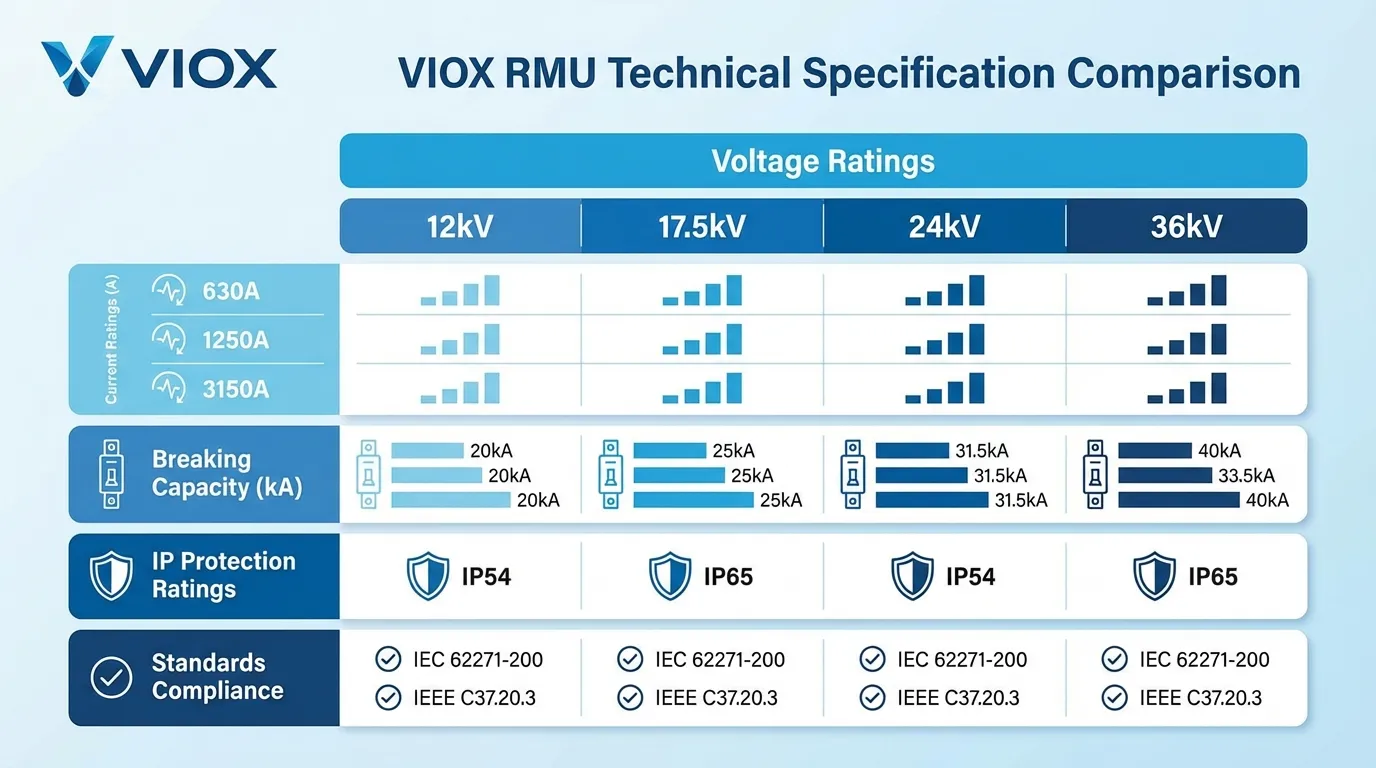

Kluczowe parametry techniczne RMU do sprawdzenia
Przed wyborem RMU inżynierowie i zespoły zakupowe powinni sprawdzić poniższe elementy.
| Specyfikacja | Co Sprawdzić | Dlaczego to Ma Znaczenie |
|---|---|---|
| Napięcie znamionowe | Napięcie systemowe i poziom izolacji | Musi być zgodne z napięciem sieci SN oraz wymaganiami dotyczącymi przepięć |
| Prąd znamionowy | Prąd odpływów liniowych i transformatorowych | Zapobiega przegrzewaniu i zapewnia ciągłość pracy |
| Prąd krótkotrwały wytrzymywany | Poziom i czas trwania zwarcia w sieci | RMU musi wytrzymać prąd zwarciowy do momentu jego wyłączenia przez zabezpieczenia |
| Zdolność załączania | Zdolność do załączania na zwarcie | Istotne dla bezpiecznego przełączania w warunkach awaryjnych |
| Zdolność wyłączalna | Znamionowy prąd obciążenia lub prąd wyłączalny zwarciowy | Zależy od tego, czy urządzenie wykorzystuje rozłącznik, rozłącznik bezpiecznikowy czy wyłącznik próżniowy (VCB) |
| Medium izolacyjne | SF6, izolacja powietrzna, stała, próżniowa lub hybrydowa | Wpływa na rozmiar, konserwację, wpływ na środowisko i dopasowanie do zastosowania |
| Schemat zabezpieczeń | Zabezpieczenie bezpiecznikowe lub wyłącznik sterowany przekaźnikiem | Określa ochronę transformatora i elastyczność koordynacji |
| Zakończenie kabli | Przekrój kabla, typ złącza, dostęp do punktów pomiarowych | Kluczowe dla instalacji i konserwacji |
| Układ uziemienia | Parametry znamionowe i blokady uziemnika | Niezbędne dla bezpiecznej konserwacji |
| Wymagania automatyki | Ręczne, z napędem silnikowym, gotowe do integracji z systemem SCADA | Określa zdolność do zdalnego sterowania i przywracania zasilania po awarii |
| Normy i certyfikaty | Wymagania norm IEC, IEEE oraz lokalnych zakładów energetycznych | Musi być zgodne z kryteriami akceptacji projektu i regionu |
Prąd krótkotrwały wytrzymywany i obciążenie cieplne
W przypadku zakupu rozdzielnic RMU, krótkotrwały prąd wytrzymywany jest to jeden z najważniejszych parametrów bezpieczeństwa i niezawodności. Informuje on, czy rozdzielnica RMU jest w stanie wytrzymać termicznie i mechanicznie dostępny prąd zwarciowy do momentu, aż zabezpieczenie nadrzędne wyłączy zwarcie.
Typowe specyfikacje projektowe mogą odnosić się do wartości takich jak 16 kA, 20 kA, 21 kAlub 25 kA dla 1 sekunda lub 3 sekundy, w zależności od poziomu zwarciowego sieci i wymagań zakładu energetycznego. Wartości te są jedynie przykładami; właściwą wartość znamionową należy dobrać na podstawie rzeczywistych obliczeń zwarciowych i specyfikacji projektu.
Podstawową zasadą inżynieryjną jest energia cieplna:
Naprężenia termiczne są proporcjonalne do I²tGdzie:
Ito prąd zwarciowytto czas trwania zwarcia
Oznacza to, że wyższy prąd zwarciowy lub dłuższy czas wyłączania gwałtownie zwiększa obciążenie cieplne szyn zbiorczych, łączników, połączeń kablowych i przewodów wewnętrznych. Dlatego dwie rozdzielnice RMU o tym samym napięciu znamionowym mogą nie być zamienne, jeśli różnią się znamionowym prądem krótkotrwałym wytrzymywanym.
Klasyfikacja łuku wewnętrznego: IAC AFL oraz AFLR
W przypadku nowoczesnych rozdzielnic średniego napięcia, klasyfikacja łuku wewnętrznego (IAC) jest głównym wymogiem bezpieczeństwa w wielu przetargach. Opisuje ona, w jaki sposób rozdzielnica została przetestowana pod kątem ochrony osób w przypadku wystąpienia łuku wewnętrznego wewnątrz obudowy.
Typowa logika oznaczania obejmuje:
| Oznaczenie IAC | Znaczenie |
|---|---|
| A | Dostępność dla upoważnionego personelu |
| F | Ochrona od strony czołowej |
| L | Ochrona od stron bocznych |
| R | Ochrona od strony tylnej |
| AFL | Klasyfikacja łuku wewnętrznego dla dostępu od strony czołowej i bocznej |
| AFLR | Klasyfikacja łuku wewnętrznego dla dostępu od przodu, z boku i z tyłu |
Na przykład projekt może wymagać rozdzielnicy RMU z klasyfikacją łuku wewnętrznego, taką jak IAC AFL 20 kA/1s lub IAC AFLR 20 kA/1s, w zależności od układu instalacji i dostępu operatora. Nie należy kopiować tych wartości bezkrytycznie. Wymagany poziom IAC zależy od lokalnych przepisów zakładu energetycznego, układu pomieszczenia, dostępności, przewidywanego poziomu prądu zwarciowego oraz specyfikacji bezpieczeństwa projektu.
Jest to jedna z największych różnic między profesjonalną specyfikacją RMU a ogólnym porównaniem produktów. Jeśli RMU jest zainstalowana w kompaktowej stacji wnętrzowej, gdzie operatorzy mogą przebywać w pobliżu przodu, boku lub tyłu szafy, kierunek i czas trwania łuku (IAC) mają kluczowe znaczenie.
Normy i odniesienia techniczne dla RMU
RMU to zespoły rozdzielnic średniego napięcia, dlatego zazwyczaj są one specyfikowane zgodnie z normami dotyczącymi rozdzielnic i sterownic wysokiego napięcia, a nie normami dla rozdzielnic niskiego napięcia.
Powszechnie stosowane normy obejmują:
- IEC 62271-200 dla rozdzielnic i sterownic w osłonach metalowych na prąd przemienny o napięciu znamionowym powyżej 1 kV do 52 kV włącznie
- IEC 62271-1 dla wspólnych wymagań dotyczących wysokonapięciowej aparatury rozdzielczej i sterowniczej
- IEC 62271-100 dla wysokonapięciowych wyłączników prądu przemiennego
- IEC 62271-103 dla rozłączników o napięciu znamionowym powyżej 1 kV
- IEC 62271-102 dla odłączników i uziemników prądu przemiennego
- IEC 60282-1 dla bezpieczników wysokiego napięcia
- IEC 61869 dla przekładników pomiarowych
- IEC 60529 dla klasyfikacji stopnia ochrony obudowy, jeśli ma zastosowanie
Nie należy zakładać, że rozdzielnica typu RMU jest zgodna z normą tylko dlatego, że artykuł lub katalog wspomina o tej normie. W procesie zakupowym zawsze należy weryfikować dokładny model, parametry znamionowe, protokół badań typu, protokół badań rutynowych oraz dokumenty certyfikacyjne wymagane dla danego projektu.
Powszechne nieporozumienia dotyczące rozdzielnic typu RMU
Nieporozumienie 1: RMU to to samo co rozdzielnica niskiego napięcia
RMU to zazwyczaj rozdzielnica średniego napięcia. Rozdzielnica niskiego napięcia dystrybuuje energię po obniżeniu napięcia przez transformator. Konstrukcja, izolacja, poziom zwarciowy, badania oraz wymogi bezpieczeństwa są całkowicie odmienne.
Nieporozumienie 2: Każda rozdzielnica RMU automatycznie przywraca zasilanie
RMU zapewnia punkty łączeniowe niezbędne do izolacji awarii i przywrócenia zasilania, jednak metoda przywracania zależy od systemu. Może być ona ręczna, zdalnie sterowana lub zautomatyzowana.
Nieporozumienie 3: Rozłącznik izolacyjny może przerwać każdy prąd zwarciowy
Rozłącznik izolacyjny jest przeznaczony do normalnego łączenia obciążeń w ramach swoich parametrów znamionowych. Przerywanie prądów zwarciowych zazwyczaj wymaga zastosowania bezpieczników lub wyłącznika. To rozróżnienie jest istotne przy wyborze między rozdzielnicami RMU z bezpiecznikami a tymi z wyłącznikami próżniowymi (VCB).
Nieporozumienie 4: Brak SF6 zawsze oznacza lepsze rozwiązanie dla każdego projektu
Konstrukcje bez SF6 lub z ograniczoną ilością SF6 mogą być atrakcyjne ze względów środowiskowych, jednak ostateczna decyzja musi również uwzględniać zajmowaną powierzchnię, parametry znamionowe, dostępność, zatwierdzenia przez zakłady energetyczne, możliwości serwisowe oraz wymagania dotyczące cyklu życia.
Nieporozumienie 5: Parametry znamionowe RMU są uniwersalne
Dwie rozdzielnice RMU, z których obie mają oznaczenie 12 kV lub 24 kV, mogą różnić się prądem znamionowym, prądem krótkotrwałym wytrzymywanym, klasyfikacją łuku wewnętrznego, systemem zakończeń kablowych, układem zabezpieczeń oraz możliwościami automatyzacji.
Jak wybrać rozdzielnicę typu Ring Main Unit (RMU)
W celu praktycznego doboru należy zacząć od wymagań sieci i transformatora, a nie tylko od rozmiaru obudowy.
1. Potwierdź napięcie systemowe i poziom izolacji
Dopasuj napięcie znamionowe i poziom izolacji rozdzielnicy RMU do sieci średniego napięcia. Typowe sieci dystrybucyjne różnią się w zależności od regionu, dlatego ostateczny wybór musi być zgodny ze specyfikacją projektu i wymaganiami zakładu energetycznego.
2. Sprawdź poziom zwarciowy sieci
Rozdzielnica RMU musi być przystosowana do prądu zwarciowego dostępnego w punkcie instalacji. Należy sprawdzić prąd krótkotrwały wytrzymywany, zdolność załączania oraz zdolność przerywania prądu zwarciowego, jeśli ma to zastosowanie.
3. Zdefiniuj konfigurację pól odpływowych
Typowa konfiguracja RMU obejmuje dwa pola liniowe i jedno pole transformatorowe. Większe projekty mogą wymagać dodatkowych pól transformatorowych, paneli pomiarowych, funkcji sekcjonowania szyn lub modułów rozszerzeń.
4. Wybierz zabezpieczenie: rozłącznik bezpiecznikowy lub wyłącznik automatyczny
Rozdzielnice RMU z bezpiecznikami są powszechnie stosowane w polach transformatorowych. Rozdzielnice RMU z wyłącznikami są preferowane tam, gdzie wymagana jest ochrona przekaźnikowa, zdalne wyzwalanie, możliwość ponownego użycia po usunięciu awarii lub bardziej elastyczna koordynacja zabezpieczeń.
5. Wybierz typ izolacji
Wybierz konstrukcję w izolacji SF6, powietrznej, stałej lub próżniowej w zależności od wymagań projektu, polityki środowiskowej, dostępnej powierzchni, dostępności urządzeń oraz możliwości serwisowych.
6. Sprawdź wymagania dotyczące kabli i instalacji
Zweryfikuj kierunek wprowadzania kabli, typ zakończeń kablowych, dostęp do punktów pomiarowych, odstępy w przedziale kablowym, konstrukcję płyt dławnicowych, środowisko instalacji oraz układ uziemienia.
7. Zdecyduj o obsłudze ręcznej lub automatycznej
Jeśli sieć wymaga zdalnego przełączania lub szybszego przywracania zasilania, należy określić napędy silnikowe, interfejsy komunikacyjne, wskaźniki zwarć, przekaźniki zabezpieczeniowe oraz kompatybilność z systemami SCADA.
Jak analizować rozdzielnicę RMU jak technik
Gdy technik lub inżynier podchodzi do rozdzielnicy RMU, tabliczka znamionowa jest tylko punktem wyjścia. Rzeczywista logika działania zawarta jest w schemacie jednokreskowym, trasach kablowych, położeniach łączników, urządzeniach zabezpieczających oraz obwodach pomocniczych.
Użyj następującej kolejności działań:
| Krok | Co Sprawdzić | Dlaczego to Ma Znaczenie |
|---|---|---|
| 1. Zidentyfikuj oba źródła zasilania | Skąd pochodzą przychodzące linie pierścieniowe? | Potwierdza rzeczywiste ścieżki zasilania |
| 2. Zlokalizuj normalnie otwarty punkt rozdziału | Który łącznik jest normalnie otwarty? | Wyjaśnia sposób pracy pierścienia |
| Oddziel zasilania od odpływów | Które zasilacze przechodzą dalej, a które zasilają transformatory lub odbiorniki? | Zapobiega przełączeniu niewłaściwego obwodu |
| Sprawdź urządzenia zabezpieczające | Rozłącznik bezpiecznikowy, wyłącznik próżniowy (VCB), przekładnik prądowy (CT), przekaźnik, detekcja doziemień | Określa sposób usuwania awarii |
| Prześledź ścieżkę izolacji awarii | Które dwa urządzenia izolują awarię kabla? | Obsługuje bezpieczne i szybkie przywracanie zasilania |
| 6. Weryfikacja systemów pomocniczych | Przekładniki napięciowe (PT/VT), akumulatory, jednostki DTU/RTU, komunikacja | Określa, czy automatyka zadziała w warunkach rzeczywistej awarii zasilania |
| 7. Inspekcja zakończeń kablowych | Głowice kablowe, złącza, uziemienia, wilgoć, oznakowanie | Wykrywa typowe punkty awarii poza zbiornikiem rozdzielnicy |
Na tym polega różnica między rozpoznaniem rozdzielnicy RMU a jej zrozumieniem. Szafa może wyglądać poprawnie od frontu, podczas gdy rzeczywiste ryzyko kryje się w przedziale kablowym, pomocniczym systemie zasilania lub nieaktualnym schemacie jednokreskowym.
FAQ
Czym jest rozdzielnica typu RMU (Ring Main Unit)?
Rozdzielnica typu RMU to kompaktowy zespół rozdzielczy średniego napięcia stosowany w pierścieniowych sieciach dystrybucyjnych. Zazwyczaj zawiera ona wyłączniki liniowe oraz odpływ transformatorowy zabezpieczony rozłącznikiem bezpiecznikowym lub wyłącznikiem mocy.
Co oznacza skrót RMU?
Skrót RMU oznacza Rozdzielnica typu Ring Main Unit.
Czym jest RMU w dystrybucji energii elektrycznej?
W dystrybucji energii elektrycznej RMU to jednostka łączeniowo-zabezpieczająca średniego napięcia, służąca do łączenia linii pierścieniowych, izolowania sekcji kablowych oraz zasilania transformatorów rozdzielczych.
Jaka jest zasada działania rozdzielnicy typu RMU?
RMU działa poprzez łączenie linii średniego napięcia w sieci pierścieniowej. W przypadku awarii jednej sekcji linii, uszkodzony odcinek może zostać odizolowany, a sprawna część sieci może być zasilana z drugiej strony pierścienia, w zależności od projektu sieci.
Czym jest RMU w kontekście transformatora?
RMU jest zazwyczaj instalowana po stronie średniego napięcia transformatora rozdzielczego. Służy do łączenia i zabezpieczania odpływu transformatorowego, ale nie stanowi części samego transformatora.
Jakie są główne komponenty RMU?
Główne komponenty RMU obejmują rozłączniki, rozłączniki bezpiecznikowe lub wyłączniki, szyny zbiorcze, uziemniki, przedziały kablowe, mechanizmy napędowe, przekaźniki zabezpieczeniowe oraz systemy izolacji.
Jaka jest różnica między RMU a rozdzielnicą?
RMU to kompaktowy typ rozdzielnicy średniego napięcia, zaprojektowany głównie dla sieci pierścieniowych i odpływów transformatorowych. Tradycyjne rozdzielnice mogą być większe, bardziej modułowe i stosowane w szerszym zakresie zastosowań w dystrybucji pierwotnej i wtórnej.
Czy RMU jest stosowana w niskim czy średnim napięciu?
RMU jest zazwyczaj stosowana w dystrybucji średniego napięcia. Nie należy jej mylić z rozdzielnicami niskiego napięcia, rozdzielnicami mieszkaniowymi ani tablicami rozdzielczymi.
Czy RMU wykorzystuje gaz SF6?
Wiele rozdzielnic RMU wykorzystuje izolację gazem SF6, ale nie wszystkie. Dostępne są również konstrukcje RMU z izolacją powietrzną, stałą, próżniową oraz hybrydową. Odpowiedni typ izolacji zależy od wymagań projektu i konstrukcji producenta.
Czy rozdzielnica RMU może automatycznie odizolować uszkodzenie?
Niektóre zautomatyzowane rozdzielnice RMU mogą wspierać zdalną lub automatyczną izolację uszkodzeń, jeśli są wyposażone w napędy silnikowe, przekaźniki, systemy komunikacji oraz systemy automatyki dystrybucji. Podstawowe rozdzielnice RMU mogą wymagać obsługi ręcznej.
