Typy wtyczek i gniazd na świecie

Porównaj systemy wtyczek i gniazd 15 stosowane na całym świecie, w tym układ styków, uziemienie, prąd znamionowy In, zakres napięcia i typowe regiony stosowania.

Przegląd typów wtyczek i gniazd zasilających używanych na całym świecie

Znajdź typ wtyczki

Wybierz literę, aby przejść bezpośrednio do jej karty referencyjnej. Kody regionów wskazują powszechne użycie, a nie wyczerpującą listę krajów.

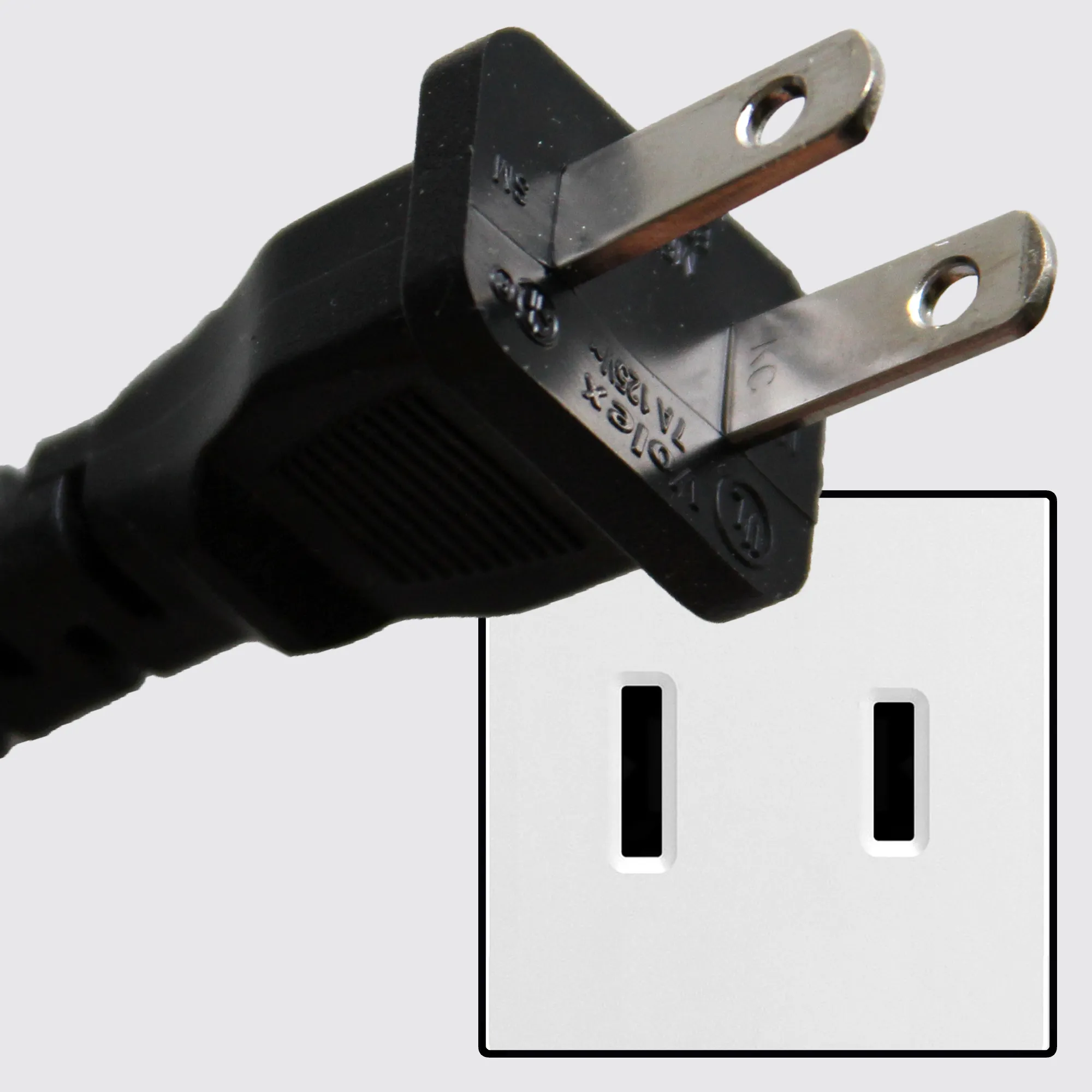

Wtyczka i gniazdo typu A

Sztyfty: 2 szpilki
Uziemienie: Nieuziemiony
Aktualny: 15 A
Typowe napięcie: 100–127 V
Kompatybilność gniazd: Typ A

Wtyczka i gniazdo typu B

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 15 A
Typowe napięcie: 100–127 V
Kompatybilność gniazd: Typy A i B

Wtyczka i gniazdo typu C

Sztyfty: 2 szpilki
Uziemienie: Nieuziemiony
Aktualny: 2.5, 10 lub 16 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typ C

Wtyczka i gniazdo typu D

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 6 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typ D

Wtyczka i gniazdo typu E

Sztyfty: 2 szpilki
Uziemienie: Uziemiony
Aktualny: 16 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typy C, E i F

Wtyczka i gniazdo typu F

Sztyfty: 2 szpilki
Uziemienie: Uziemiony
Aktualny: 16 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typy C, E i F

Wtyczka i gniazdo typu G

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 13 A
Typowe napięcie: 220–250 V
Kompatybilność gniazd: Typ G

Wtyczka i gniazdo typu H

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 16 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typy C i H

Wtyczka i gniazdo typu I

Sztyfty: 2 lub 3 styki
Uziemienie: Uziemione za pomocą styków 3
Aktualny: 10 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typ I

Wtyczka i gniazdo typu J

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 10 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typy C i J

Wtyczka i gniazdo typu K

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 16 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typy C i K

Wtyczka i gniazdo typu L

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 10 lub 16 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typy C i L

Wtyczka i gniazdo typu M

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 16 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typ M

Wtyczka i gniazdo typu N

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 10, 16 lub 20 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typy C i N

Wtyczka i gniazdo typu O

Sztyfty: 3 szpilki
Uziemienie: Uziemiony
Aktualny: 16 A
Typowe napięcie: 220–240 V
Kompatybilność gniazd: Typy C i O

Przed podłączeniem sprzętu za granicą

Adapter zmienia połączenie fizyczne. Nie konwertuje automatycznie napięcia ani częstotliwości.

Zidentyfikuj gniazdo.Dopasuj fizyczne gniazdo do powyższego odniesienia typu A–O.
Przeczytaj etykietę wejściową.Potwierdź, że urządzenie akceptuje lokalne napięcie i częstotliwość.
Zachowaj uziemienie.Użyj adaptera lub konwertera odpowiedniego dla urządzenia i jego wymogów dotyczących przewodu ochronnego.

Zakres odniesienia: systemy wtyczkowe domowe i podobne. Szczegółowe informacje na temat formalnych systemów krajowych można znaleźć w IEC TR 60083 oraz aktualne wymagania lokalne.
