Ring Main Unit (RMU) ဆိုသည်မှာ အဘယ်နည်း။
တဲ့ ring main unit (RMU) သည် စက်ရုံတွင် တပ်ဆင်ပြီးဖြစ်သော၊ သတ္တုဖြင့် ဖုံးအုပ်ထားသည့် အလတ်စားဗို့အား (medium-voltage) ခွဲခြားစက်ကိရိယာဖြစ်ပြီး Ring-type လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များတွင် အသုံးပြုသည်။ ၎င်းတွင် ပုံမှန်အားဖြင့် Ring feeder switching unit နှစ်ခုနှင့် ဖျူးစ်-ခလုတ် (fuse-switch) သို့မဟုတ် ဆားကစ်ဘရိတ်ကာ (circuit breaker) ဖြင့် ကာကွယ်ထားသော ထရန်စဖော်မာ feeder တစ်ခု ပါဝင်သည်။ RMU သည် ကွန်ရက်ကို Ring ပုံစံဖြင့် ဒီဇိုင်းထုတ်ထားသည့်အခါ အခြားလမ်းကြောင်းတစ်ခုမှတစ်ဆင့် လျှပ်စစ်ဓာတ်အားကို ဆက်လက်ပေးပို့နေစဉ်အတွင်း အလတ်စားဗို့အား feeder များကို ချိတ်ဆက်ခြင်း၊ ဖြတ်တောက်ခြင်း၊ ကာကွယ်ခြင်းနှင့် မြေကြီးသို့ချိတ်ဆက်ခြင်း (earthing) တို့ကို လုပ်ဆောင်နိုင်စေသည်။.
ရိုးရှင်းစွာပြောရလျှင် RMU ဆိုသည်မှာ လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်နှင့် ဖြန့်ဖြူးရေးထရန်စဖော်မာ၊ စက်မှုလုပ်ငန်းသုံးဓာတ်အားခွဲရုံ၊ စီးပွားရေးအဆောက်အအုံ၊ ဆိုလာခြံ သို့မဟုတ် အခြေခံအဆောက်အအုံဆိုင်ရာ ဝန်အားများကြားရှိ အလတ်စားဗို့အား Switching point ဖြစ်သည်။.
RMU များကို အများအားဖြင့် အောက်ပါနေရာများတွင် အသုံးပြုကြသည် ဒုတိယအဆင့် အလတ်စားဗို့အား ဖြန့်ဖြူးရေးစနစ်, ၊ ၎င်းကို နိုင်ငံနှင့် ပရောဂျက်သတ်မှတ်ချက်များအပေါ် မူတည်၍ 11 kV၊ 12 kV၊ 24 kV နှင့် 33 kV ကွန်ရက်များကဲ့သို့သော စနစ်များတွင် မကြာခဏ အသုံးပြုလေ့ရှိသည်။ တိကျသော ဗို့အား၊ လျှပ်စီးကြောင်း (current)၊ Short-circuit rating၊ လျှပ်ကာအမျိုးအစား (insulation type) နှင့် ကာကွယ်မှုဆိုင်ရာ စီစဉ်မှုတို့ကို ထုတ်လုပ်သူ၏ အချက်အလက်စာရွက် (datasheet) နှင့် သက်ဆိုင်ရာ ပရောဂျက်စံနှုန်းများနှင့်အညီ အမြဲတမ်း စစ်ဆေးရမည်ဖြစ်သည်။.
RMU ၏ အဓိပ္ပာယ် အကျဉ်းချုပ်
| Question | အတိုချုံးအဖြေ |
|---|---|
| RMU ဆိုသည်မှာ အဘယ်နည်း။ | Ring Main Unit (လက်စွပ်ပုံစံ လျှပ်စစ်ဖြန့်ဖြူးရေးယူနစ်) |
| လျှပ်စစ်စနစ်များတွင် RMU ဆိုသည်မှာ အဘယ်နည်း။ | Ring distribution network များတွင် အသုံးပြုသည့် ကျစ်လစ်သော အလတ်စားဗို့အားသုံး ခလုတ်ခုံ (switchgear) ယူနစ်တစ်ခု ဖြစ်သည်။ |
| RMU ၏ အဓိကရည်ရွယ်ချက်မှာ အဘယ်နည်း။ | လျှပ်စစ်ပေးပို့လမ်းကြောင်းများကို ခလုတ်ဖွင့်/ပိတ်ရန်၊ ထရန်စဖော်မာ ဆားကစ်များကို ကာကွယ်ရန်၊ ချို့ယွင်းချက်များကို ခွဲထုတ်ရန်နှင့် ဘေးကင်းလုံခြုံသော မြေစိုက်ခြင်း (earthing) ကို ပံ့ပိုးပေးရန် ဖြစ်သည်။ |
| RMU ကို ဘယ်နေရာတွေမှာ တပ်ဆင်သလဲ။ | ဖြန့်ဖြူးရေးဓာတ်အားခွဲရုံများ၊ ထရန်စဖော်မာစခန်းများ၊ စက်မှုလုပ်ငန်းသုံးစက်ရုံများ၊ ကုန်သွယ်ရေးအဆောက်အအုံများ၊ အများပြည်သူဆိုင်ရာဝန်ဆောင်မှုလုပ်ငန်းများ၊ ဆိုလာစွမ်းအင်ခြံများနှင့် အခြေခံအဆောက်အအုံစီမံကိန်းများတွင် တပ်ဆင်သည်။ |
| RMU သည် ဗို့အားနိမ့် (Low-voltage) သို့မဟုတ် ဗို့အားလတ် (Medium-voltage) စက်ပစ္စည်း အမျိုးအစားထဲတွင် ပါဝင်သလား။ | RMU များသည် ပုံမှန်အားဖြင့် ဗို့အားလတ် (Medium-voltage) ခလုတ်ခုံများ (Switchgear) ဖြစ်ပြီး ဗို့အားနိမ့် (Low-voltage) ဖြန့်ဖြူးရေးဘုတ်များ မဟုတ်ပါ။ |
| RMU သည် လျှပ်စစ်ဓာတ်အားကို အလိုအလျောက် ပြန်လည်ပေးပို့ပေးပါသလား။ | မဟုတ်ပါ။ ဓာတ်အားပြန်လည်ပေးပို့ခြင်းသည် RMU နှင့် ကွန်ရက်စနစ်အပေါ် မူတည်၍ လက်ဖြင့်ပြုလုပ်ခြင်း၊ အဝေးမှထိန်းချုပ်ခြင်း သို့မဟုတ် အလိုအလျောက်စနစ်ဖြင့် ဆောင်ရွက်ခြင်းတို့ ဖြစ်နိုင်သည်။ |
ဗို့အားလတ် (Medium-voltage) ဖြန့်ဖြူးရေးစနစ်တွင် Ring Main Unit များကို အဘယ်ကြောင့် အသုံးပြုကြသနည်း။
Ring Main Unit ၏ အဓိကတန်ဖိုးမှာ ဘေးကင်းလုံခြုံစွာဖြင့် ချို့ယွင်းချက်ကို ခွဲထုတ်နိုင်ပြီး ကွန်ရက်ဆက်တိုက်လည်ပတ်နိုင်ခြင်း.
Radial ကွန်ရက်တွင်၊ feeder ချို့ယွင်းမှုဖြစ်ပွားပါက ချို့ယွင်းချက်ကို ပြုပြင်ခြင်း သို့မဟုတ် လူကိုယ်တိုင်ကျော်ဖြတ်ခြင်းမပြုလုပ်မီအထိ အောက်ဘက်ရှိ ဝန်အားလုံး ပြတ်တောက်သွားနိုင်သည်။ Ring ကွန်ရက်တွင်မူ လျှပ်စစ်ဓာတ်အားကို တစ်ခုထက်ပိုသော လမ်းကြောင်းမှ ပေးပို့နိုင်သည်။ RMU သည် အော်ပရေတာများအား ချို့ယွင်းနေသောအပိုင်းကို ခွဲထုတ်ရန်နှင့် Ring ၏ ဆန့်ကျင်ဘက်ဘက်မှ ကောင်းမွန်နေသော ကွန်ရက်အပိုင်းကို ပြန်လည်ချိတ်ဆက်ပေးရန်အတွက် switching point များကို ပေးအပ်သည်။.
ဤအချက်သည် RMU တိုင်းက လျှပ်စစ်ဓာတ်အားကို အလိုအလျောက် လမ်းကြောင်းပြောင်းပေးသည်ဟု ဆိုလိုခြင်းမဟုတ်ပါ။ တပ်ဆင်မှုအများစုတွင်၊ ကွင်းဆင်းအော်ပရေတာများသည် ချို့ယွင်းနေသော ကေဘယ်ကြိုးအပိုင်းကို ရှာဖွေဖော်ထုတ်ရန်၊ ခလုတ်များကို အစီအစဉ်တကျ လည်ပတ်ရန်နှင့် ကောင်းမွန်နေသောဘက်ကို ပြန်လည်လျှပ်စစ်ပေးရန် လိုအပ်သည်။ ပိုမိုအဆင့်မြင့်သော စနစ်များတွင်၊ မော်တာတပ်ဆင်ထားသော RMU များ၊ fault passage indicator များ၊ relay များနှင့် SCADA စနစ်တို့သည် အဝေးမှထိန်းချုပ်ခြင်း သို့မဟုတ် အလိုအလျောက် ပြန်လည်လည်ပတ်ခြင်းကို အထောက်အကူပြုနိုင်သည်။.
RMU များကို တွင်ကျယ်စွာ အသုံးပြုကြသည်၊ အဘယ်ကြောင့်ဆိုသော် ၎င်းတို့သည် လုပ်ဆောင်ချက်များစွာကို ကျစ်လစ်သိပ်သည်းသော အကာအရံတစ်ခုတည်းတွင် ပေါင်းစပ်ထားသောကြောင့်ဖြစ်သည် -
- Ring feeder switching (Ring feeder လမ်းကြောင်းပြောင်းခြင်း)
- Transformer feeder protection (Transformer feeder ကာကွယ်ခြင်း)
- Cable isolation (ကေဘယ်ကြိုးအား လျှပ်စစ်မှခွဲထုတ်ခြင်း)
- Earthing for maintenance (ပြုပြင်ထိန်းသိမ်းမှုအတွက် မြေကြီးချိတ်ဆက်ခြင်း)
- ချို့ယွင်းချက်ရှိသောအပိုင်းကို ခွဲထုတ်ခြင်း
- ရွေးချယ်နိုင်သော မီတာတိုင်းတာခြင်း၊ ကာကွယ်ရေးရီလေနှင့် အဝေးမှစောင့်ကြည့်ခြင်း
ပိတ်ထားသောကွင်းဆက်ပုံစံ (Closed-Loop Topology)၊ ပွင့်နေသောနေရာမှလည်ပတ်ခြင်း (Open-Point Operation)
Ring Main Unit နှင့်ပတ်သက်၍ အဖြစ်အများဆုံး နားလည်မှုလွဲမှားခြင်းတစ်ခုမှာ ring ဟူသောစကားလုံးဖြစ်သည် ring (ကွင်းဆက်).
အလတ်စားဗို့အားဖြန့်ဖြူးရေးကွန်ရက်အများစုတွင် ကေဘယ်လမ်းကြောင်းကို ရုပ်ပိုင်းဆိုင်ရာအရ ကွင်းဆက်ပုံစံဖြင့် စီစဉ်ထားသော်လည်း စနစ်ကို အပြည့်အဝပိတ်ထားသော အပြိုင်ကွင်းဆက်အဖြစ် အမြဲတမ်းလည်ပတ်ခြင်းမရှိပါ။ အဖြစ်များသော လည်ပတ်မှုနည်းလမ်းမှာ ပုံမှန်အားဖြင့် ပွင့်နေသောနေရာတစ်ခုပါရှိသည့် ပိတ်ထားသောကွင်းဆက်ပုံစံဖြစ်သည်.
ဆိုလိုသည်မှာ -
- ကေဘယ်ကြိုးကွန်ရက်သည် လမ်းကြောင်းတစ်ခုထက်ပိုသောနေရာမှ လျှပ်စစ်ဓာတ်အား ပေးပို့နိုင်စွမ်းရှိသည်။.
- ခလုတ် သို့မဟုတ် ဖိဒါ (feeder) အချက်တစ်ခုကို ပုံမှန်အားဖြင့် ပွင့်လျက် (open) ထားရှိသည်။.
- အဆိုပါ ပွင့်လျက်ရှိသော အချက် (open point) သည် ရင်းမြစ်များအကြား ထိန်းချုပ်မှုမရှိသော အပြိုင်လည်ပတ်မှုကို တားဆီးပေးသည်။.
- ကေဘယ်အပိုင်းတစ်ခု ပျက်စီးပါက၊ လုပ်ငန်းဆောင်ရွက်သူများသည် ချို့ယွင်းနေသောအပိုင်းကို ဖြတ်တောက်ပြီး ကျန်ရှိသောဝန်များကို အခြားတစ်ဖက်မှ ပြန်လည်ပေးပို့နိုင်ရန် ပွင့်လျက်ရှိသော အချက်ကို ရွှေ့ပြောင်းပေးနိုင်သည်။.
ဤလည်ပတ်မှုဆိုင်ရာ ယုတ္တိဗေဒသည် အရေးကြီးပါသည်၊ အဘယ်ကြောင့်ဆိုသော် ၎င်းသည် ချို့ယွင်းမှုလျှပ်စီးကြောင်း (fault current)၊ ကာကွယ်ရေးညှိနှိုင်းမှု (protection coordination)၊ ခလုတ်ဖွင့်ပိတ်သည့် အစီအစဉ်နှင့် ပြန်လည်ပြုပြင်ရေးစီမံချက်များအပေါ် သက်ရောက်မှုရှိသောကြောင့်ဖြစ်သည်။ RMU ပုံစံပြဇယားကို ကြည့်ရှုသည့်အခါ Ring သည် မည်သည့်နေရာတွင်ရှိသနည်းဟုသာ မမေးပါနှင့်။ ပုံမှန်အားဖြင့် ပွင့်လျက်ရှိသော အချက် (normal open point) သည် မည်သည့်နေရာတွင် ရှိသနည်းဟု မေးမြန်းပါ။.
| လည်ပတ်မှုဆိုင်ရာ သဘောတရား | အဓိပ္ပာယ် | ဘာကြောင့် အရေးကြီးတာလဲ။ |
|---|---|---|
| ရုပ်ပိုင်းဆိုင်ရာ ကွင်းဆက် (Physical ring) | ကေဘယ်ကြိုးများသည် RMU များ သို့မဟုတ် ဓာတ်အားခွဲရုံများအကြား ကွင်းဆက်တစ်ခုကို ဖန်တီးပေးသည် | အခြားသော လျှပ်စစ်ဓာတ်အားပေးလမ်းကြောင်းများကို အသုံးပြုနိုင်စေသည် |
| ပုံမှန်ဖွင့်ထားသော အမှတ် (Normal open point) | ပုံမှန်လည်ပတ်နေချိန်တွင် ခလုတ်ဖွင့်ထားသည့်အမှတ်တစ်ခုကို အမြဲဖွင့်ထားသည် | ချို့ယွင်းချက်ကြောင့်ဖြစ်ပေါ်သော လျှပ်စီးကြောင်းကို ထိန်းချုပ်ပြီး မရည်ရွယ်ဘဲ အပြိုင်လည်ပတ်ခြင်းကို ရှောင်ရှားသည် |
| Fault isolation | ချို့ယွင်းနေသောအပိုင်း၏ နှစ်ဖက်စလုံးရှိ ခလုတ်များကို ဖွင့်ထားသည် | ပျက်စီးနေသော ကေဘယ်ကြိုးကို သီးခြားခွဲထုတ်ထားသည် |
| လျှပ်စစ်ဓာတ်အား ပြန်လည်ပေးပို့ခြင်း | ခွင့်ပြုချက်ရရှိပါက ကျန်းမာသော (ချို့ယွင်းမှုမရှိသော) အပိုင်းများကို ဆန့်ကျင်ဘက်ဘက်မှ ပြန်လည်ကျွေးမွေးခြင်း | လျှပ်စစ်ပြတ်တောက်မှုဧရိယာကို လျှော့ချပေးပြီး စဉ်ဆက်မပြတ် ပေးပို့နိုင်မှုကို တိုးတက်စေခြင်း |
Ring Main Unit (RMU) ၏ အဓိကအစိတ်အပိုင်းများ
RMU ဆိုသည်မှာ ခလုတ်တစ်ခုတည်း မဟုတ်ပါ။ ၎င်းသည် ခလုတ်ဖွင့်ပိတ်ခြင်း၊ ကာကွယ်ခြင်း၊ လျှပ်ကာပြုလုပ်ခြင်း၊ ထိန်းချုပ်ခြင်းနှင့် ဘေးကင်းလုံခြုံရေး အစိတ်အပိုင်းများ ပေါင်းစပ်ထားသော စနစ်တစ်ခု ဖြစ်သည်။.
| အစိတ်အပိုင်း | Main Function | အင်ဂျင်နီယာမှတ်စု |
|---|---|---|
| Load break switch (LBS) | Ring feeders များပေါ်ရှိ ပုံမှန်ဝန်အားလျှပ်စီးကြောင်းကို ဖွင့်ခြင်းနှင့် ပိတ်ခြင်းပြုလုပ်ပေးသည် | ပုံမှန်ခလုတ်ဖွင့်ပိတ်ခြင်းအတွက် အသုံးပြုပြီး၊ ထိုလုပ်ဆောင်ချက်အတွက် သတ်မှတ်ချက်မရှိပါက မြင့်မားသော Short-circuit fault current ကို ဖြတ်တောက်ရန်အတွက် အသုံးမပြုရပါ |
| Fuse-switch unit (ဖျူး-ခလုတ် အစိတ်အပိုင်း) | ဗို့အားမြင့်ဖျူးများကို အသုံးပြု၍ ထရန်စဖော်မာဖိဒ်ဒါများကို ကာကွယ်ပေးသည် | ဖျူးညှိနှိုင်းမှု (fuse coordination) သင့်လျော်သည့် ဖြန့်ဖြူးရေးထရန်စဖော်မာ ကာကွယ်ရေးအတွက် အသုံးများသည် |
| Vacuum circuit breaker (VCB) (လေဟာနယ် ဆားကစ်ဘရိတ်ကာ) | ကာကွယ်ရေးရီလေ (protection relay) နှင့် တွဲဖက်အသုံးပြုသည့်အခါ ဝန်အားလျှပ်စီးကြောင်းနှင့် ချို့ယွင်းချက်လျှပ်စီးကြောင်းတို့ကို ဖြတ်တောက်ပေးသည် | ပြန်လည်သတ်မှတ်နိုင်သော ကာကွယ်မှု၊ ရီလေထိန်းချုပ်မှု သို့မဟုတ် ပိုမိုမြင့်မားသော ကာကွယ်ရေးပြောင်းလွယ်ပြင်လွယ်မှု လိုအပ်သည့်နေရာများတွင် အသုံးပြုသည် |
| Busbar | RMU လုပ်ဆောင်ချက်ဆိုင်ရာ အစိတ်အပိုင်းများကို အတွင်းပိုင်းမှ ချိတ်ဆက်ပေးသည် | သတ်မှတ်ထားသော လျှပ်စီးကြောင်း၊ လျှပ်ကာအဆင့်နှင့် ခဏတာခံနိုင်ရည်ရှိမှု လိုအပ်ချက်များနှင့် ကိုက်ညီရမည် |
| Earthing switch (မြေစိုက်ခလုတ်) | ပြုပြင်ထိန်းသိမ်းမှု ဘေးကင်းစေရန်အတွက် လျှပ်ကာထားသော ကေဘယ်ကြိုးများ သို့မဟုတ် ထရန်စဖော်မာဖီဒါများကို မြေစိုက်ပေးခြင်း | မလုံခြုံသော ခလုတ်ဖွင့်ပိတ်မှု အစီအစဉ်များကို တားဆီးရန်အတွက် စက်မှုပိုင်းဆိုင်ရာအရ အပြန်အလှန် ချိတ်ဆက်ထားရမည် |
| Cable compartment (ကေဘယ်ကြိုးအခန်း) | ဝင်လာသော၊ ထွက်သွားသော နှင့် ထရန်စဖော်မာ ကေဘယ်ကြိုးများအတွက် ချိတ်ဆက်သည့်နေရာများကို ပံ့ပိုးပေးခြင်း | ရွေးချယ်ရာတွင် ကေဘယ်ကြိုးအရွယ်အစား၊ ချိတ်ဆက်မှုအမျိုးအစား နှင့် စမ်းသပ်ရန်ဝင်ရောက်နိုင်မှုတို့သည် အရေးကြီးသည် |
| Protection relay (ကာကွယ်ရေးရီလေး) | လျှပ်စီးကြောင်းလွန်ကဲခြင်း၊ မြေပြင်သို့ လျှပ်စီးယိုစိမ့်ခြင်း သို့မဟုတ် အခြားပုံမှန်မဟုတ်သော အခြေအနေများကို ထောက်လှမ်းပေးခြင်း | ဆားကစ်ဘရိတ်ကာ RMU များနှင့် အလိုအလျောက် ဖြန့်ဖြူးရေးစနစ်များတွင် အသုံးများသည်။ |
| CT များနှင့် VT များ | ကာကွယ်ရေးနှင့် တိုင်းတာရေးအတွက် လျှပ်စီးကြောင်းနှင့် ဗို့အားအချက်ပြမှုများကို ပံ့ပိုးပေးသည်။ | တိုင်းတာခြင်း၊ ကာကွယ်ရေးရီလေ (protection relay) ထည့်သွင်းခြင်း သို့မဟုတ် အဝေးမှ စောင့်ကြည့်ခြင်း လိုအပ်သည့်အခါတွင် အသုံးပြုသည်။ |
| လည်ပတ်ယန္တရား | လက်ဖြင့်ဖြစ်စေ၊ မော်တာဖြင့်ဖြစ်စေ သို့မဟုတ် အဝေးမှဖြစ်စေ ခလုတ်ဖွင့်/ပိတ် လုပ်ဆောင်နိုင်စေသည်။ | ရွေးချယ်မှုသည် လျှပ်စစ်ဓာတ်အားပေးစက်ရုံ၏ လုပ်ငန်းလည်ပတ်မှုပုံစံနှင့် အလိုအလျောက်စနစ် လိုအပ်ချက်အပေါ် မူတည်သည်။ |
| လျှပ်ကာစနစ် (Insulation system) | လျှပ်စစ်စီးဆင်းနေသော အစိတ်အပိုင်းများနှင့် အကာအရံ (enclosure) အကြား လျှပ်စစ်ဓာတ်မကူးစက်စေရန် ခွဲခြားပေးသည်။ | RMU အမျိုးအစားပေါ်မူတည်၍ SF6 ဓာတ်ငွေ့၊ လေ၊ အစိုင်အခဲလျှပ်ကာ သို့မဟုတ် ပေါင်းစပ်ဒီဇိုင်းများ ဖြစ်နိုင်သည်။ |
အနေအထားသုံးမျိုးပါဝင်သောခလုတ် (Three-Position Switch) - လုပ်ငန်းလည်ပတ်မှု (Service)၊ လျှပ်စစ်ဖြတ်တောက်မှု (Isolation) နှင့် မြေကြီးချိတ်ဆက်မှု (Earth)
ကျစ်လစ်သော RMU အများစုသည် အရွယ်အစားကို လျှော့ချရန်နှင့် ခလုတ်ထိန်းချုပ်မှုစနစ် ပိုမိုကောင်းမွန်စေရန်အတွက် အနေအထားသုံးမျိုးပါဝင်သော ခလုတ်စနစ်ကို အသုံးပြုကြသည်။ တိကျသော ယန္တရားမှာ ထုတ်လုပ်သူအပေါ် မူတည်သော်လည်း လုပ်ဆောင်ချက်ဆိုင်ရာ အနေအထားများမှာ များသောအားဖြင့် အောက်ပါအတိုင်းဖြစ်သည် -
| ရာထူး | လုပ်ဆောင်ချက် | လက်တွေ့အဓိပ္ပာယ် |
|---|---|---|
| Service / closed (လုပ်ငန်းလည်ပတ်မှု / ပိတ်ထားသောအနေအထား) | ဆားကစ်သည် ပုံမှန်လည်ပတ်မှုအတွက် ချိတ်ဆက်ထားသည်။ | Feeder သို့မဟုတ် ထရန်စဖော်မာဆားကစ်ကို လျှပ်စစ်ဓာတ်အား ပေးသွင်းနိုင်သည်။ |
| Isolated / open (လျှပ်စစ်ဖြတ်တောက်ထားသော / ဖွင့်ထားသောအနေအထား) | ဆားကစ်ကို ဖြတ်တောက်ထားသည်။ | မြေချခြင်း သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းခြင်းမပြုမီ လျှပ်စစ်ဓာတ်အား အဆက်အသွယ်ဖြတ်တောက်ထားသည့် အခြေအနေကို ဖန်တီးပေးသည်။ |
| မြေချခြင်း (Earth) | ဆားကစ်ဘက်ခြမ်းကို မြေနှင့် ချိတ်ဆက်ထားသည်။ | စနစ်တကျ အတည်ပြုပြီးနောက် ကေဘယ်ကြိုးများအား စမ်းသပ်ခြင်း သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းခြင်းအတွက် ပိုမိုလုံခြုံသော အခြေအနေကို ပံ့ပိုးပေးသည်။ |
အနေအထားသုံးမျိုးပါဝင်သော ဒီဇိုင်းသည် မလုံခြုံသော ပေါင်းစပ်မှုများကို တားဆီးရန် ကူညီပေးသော်လည်း ၎င်းသည် လုပ်ငန်းခွင် လည်ပတ်မှုဆိုင်ရာ လုပ်ထုံးလုပ်နည်းများကို အစားထိုးနိုင်မည်မဟုတ်ပါ။ ပြုပြင်ထိန်းသိမ်းခြင်းမပြုမီ နည်းပညာရှင်များသည် ခွင့်ပြုချက်ရထားသော လျှပ်စစ်ဓာတ်အား အဆက်အသွယ်ဖြတ်တောက်ခြင်း၊ ဗို့အားမရှိကြောင်း အတည်ပြုခြင်း၊ မြေချခြင်း၊ သော့ခတ်ခြင်း၊ တဂ်တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းခွင်ဆိုင်ရာ ဘေးကင်းရေး စည်းမျဉ်းများကို လိုက်နာရန် လိုအပ်ပါသည်။.
Ring Main Unit (RMU) ၏ အလုပ်လုပ်ပုံနိယာမ
RMU တစ်ခု၏ အလုပ်လုပ်ပုံနိယာမသည် အောက်ပါအချက်များအပေါ် အခြေခံထားသည် ring network switching and sectionalizing (Ring network switching နှင့် sectionalizing).
A typical RMU has two ring feeder units and one transformer feeder unit: (ပုံမှန် RMU တစ်ခုတွင် ring feeder unit နှစ်ခုနှင့် transformer feeder unit တစ်ခု ပါဝင်သည်-)
- One ring feeder receives power from one side of the medium-voltage ring. (Ring feeder တစ်ခုသည် medium-voltage ring ၏ တစ်ဖက်မှ လျှပ်စစ်ဓာတ်အားကို ရယူသည်။).
- The other ring feeder connects to the next RMU or network section. (အခြား ring feeder တစ်ခုသည် နောက်ထပ် RMU သို့မဟုတ် network အပိုင်းတစ်ခုသို့ ချိတ်ဆက်ပေးသည်။).
- The transformer feeder supplies a distribution transformer through a fuse-switch or circuit breaker. (Transformer feeder သည် fuse-switch သို့မဟုတ် circuit breaker မှတစ်ဆင့် distribution transformer သို့ လျှပ်စစ်ဓာတ်အား ပေးပို့သည်။).
Under normal operation, one or both ring feeders may be energized depending on the network design and operating scheme. The transformer feeder supplies the transformer, which steps medium voltage down to low voltage for final distribution. (ပုံမှန်လည်ပတ်မှုတွင် network ဒီဇိုင်းနှင့် လည်ပတ်မှုပုံစံပေါ်မူတည်၍ ring feeder တစ်ခု သို့မဟုတ် နှစ်ခုလုံးတွင် လျှပ်စစ်ဓာတ်အား ရှိနေနိုင်သည်။ Transformer feeder သည် transformer သို့ လျှပ်စစ်ဓာတ်အား ပေးပို့ပြီး၊ ထို transformer က medium voltage ကို low voltage သို့ လျှော့ချပေးကာ နောက်ဆုံးအဆင့် ဖြန့်ဖြူးပေးသည်။).
When a fault occurs on one cable section, operators isolate that cable section by opening the relevant ring switches. The healthy sections can then remain energized or be restored from the opposite side of the ring, depending on system design and operating rules. (Cable အပိုင်းတစ်ခုတွင် ချို့ယွင်းမှုဖြစ်ပေါ်ပါက၊ သက်ဆိုင်ရာ ring switch များကို ဖွင့်ခြင်းဖြင့် ထို cable အပိုင်းကို အော်ပရေတာများက သီးခြားခွဲထုတ်သည်။ စနစ်ဒီဇိုင်းနှင့် လည်ပတ်မှုစည်းမျဉ်းများပေါ်မူတည်၍ ကောင်းမွန်နေသော အပိုင်းများကို ဆက်လက် လျှပ်စစ်ဓာတ်အား ပေးထားနိုင်သည် သို့မဟုတ် ring ၏ အခြားတစ်ဖက်မှတစ်ဆင့် ပြန်လည်ပေးပို့နိုင်သည်။).
RMU Working Sequence in Normal and Fault Conditions (ပုံမှန်နှင့် ချို့ယွင်းမှုအခြေအနေများတွင် RMU အလုပ်လုပ်ပုံ အစီအစဉ်)
| လည်ပတ်မှုအခြေအနေ | RMU ၏ လုပ်ဆောင်ချက်များ | ပါဝင်သော အဓိကကိရိယာများ |
|---|---|---|
| ပုံမှန် Feeder လုပ်ဆောင်ချက် | Ring network တစ်လျှောက် အလတ်စားဗို့အား (Medium-voltage) ပေးပို့ခြင်း | Load break switch နှင့် Busbar |
| Transformer သို့ လျှပ်စစ်ပေးပို့ခြင်း | MV ဘက်မှတစ်ဆင့် ဖြန့်ဖြူးရေး Transformer သို့ လျှပ်စစ်ပေးပို့ခြင်း | Fuse-switch unit သို့မဟုတ် Circuit breaker feeder |
| ကေဘယ်ကြိုးအပိုင်း ချို့ယွင်းမှု | ချို့ယွင်းနေသောအပိုင်းကို ကောင်းမွန်သော Ring စနစ်မှ ခွဲထုတ်ပေးခြင်း | Ring feeder load break switches များ |
| ထရန်စဖော်မာ ချို့ယွင်းမှု | ထရန်စဖော်မာ feeder ကို RMU မှ ဖြုတ်ချပေးခြင်း | HV fuse သို့မဟုတ် relay ပါသော circuit breaker |
| ပြုပြင်ထိန်းသိမ်းခြင်းလုပ်ငန်း | လုပ်ငန်းခွင်သို့ မဝင်ရောက်မီ လျှပ်စစ်ဓာတ်အားဖြတ်တောက်ခြင်းနှင့် မြေကြီးချိတ်ဆက်ခြင်း (Earthing) ပြုလုပ်ပေးခြင်း | Disconnector လုပ်ဆောင်ချက်နှင့် မြေစိုက်ခလုတ် (earthing switch) |
| လျှပ်စစ်ဓာတ်အား ပြန်လည်ပေးပို့ခြင်း | Ring ကွန်ရက်၏ ပုံမှန်အလုပ်လုပ်နေသော အစိတ်အပိုင်းကို အခြားတစ်ဖက်မှတစ်ဆင့် လျှပ်စစ်ပြန်လည်ပေးပို့နိုင်ခြင်း | လက်ဖြင့်ထိန်းချုပ်သောခလုတ်၊ မော်တာဖြင့်ထိန်းချုပ်သောခလုတ် သို့မဟုတ် အလိုအလျောက်ထိန်းချုပ်မှုစနစ် |
ချို့ယွင်းချက် ပြန်လည်ပြုပြင်ခြင်းဆိုင်ရာ ယုတ္တိဗေဒ (Fault Restoration Logic) - ကေဘယ်ကြိုးတွင် ချို့ယွင်းချက်ဖြစ်ပေါ်သည့်အခါ အမှန်တကယ်ဖြစ်ပျက်ပုံ
လက်တွေ့ Ring ကွန်ရက်တစ်ခုတွင် ကေဘယ်ကြိုးချို့ယွင်းချက်ကို “လျှပ်စစ်ကို အခြားတစ်ဖက်မှ စီးဆင်းစေခြင်း” သက်သက်ဖြင့် ဖြေရှင်း၍မရပါ။ လုပ်ဆောင်သူ သို့မဟုတ် အလိုအလျောက်စနစ်သည် ချို့ယွင်းချက်ကို ရှာဖွေခြင်း၊ ဖြတ်တောက်ခြင်းနှင့် ပြန်လည်ချိတ်ဆက်ခြင်းတို့ကို လုပ်ဆောင်ရမည်ဖြစ်သည်။.
လုပ်ဆောင်ချက်အစဉ်လိုက်မှာ ပုံမှန်အားဖြင့် အောက်ပါအတိုင်းဖြစ်သည် -
- ကေဘယ်ကြိုးအပိုင်းတစ်ခုတွင် ချို့ယွင်းချက်ဖြစ်ပေါ်ခြင်း။.
- ကာကွယ်ရေးစနစ် သို့မဟုတ် ချို့ယွင်းချက်လမ်းကြောင်းပြညွှန်ကိန်း (fault passage indicator) သည် ထိခိုက်သည့်အပိုင်းကို ခွဲခြားသတ်မှတ်ရန် ကူညီပေးသည်။.
- ချို့ယွင်းနေသော ကေဘယ်ကြိုး၏ နှစ်ဖက်စလုံးရှိ switching point နှစ်ခုကို ဖွင့်ထားသည်။.
- ချို့ယွင်းနေသော အပိုင်းကို သီးခြားခွဲထုတ်ထားသည်။.
- စစ်ဆေးမှုများ ပြုလုပ်ပြီးနောက် ပုံမှန်အားဖြင့် ပွင့်နေသော point ကို ပိတ်နိုင်ပြီး၊ ထိုအခါ အခြားတစ်ဖက်မှတစ်ဆင့် ပုံမှန်ဝန်အားများကို ပေးပို့နိုင်မည်ဖြစ်သည်။.
- ပျက်စီးနေသော ကေဘယ်ကြိုးကို ပြုပြင်ပြီးနောက် ကွန်ရက်ကို ရည်ရွယ်ထားသည့် လုပ်ငန်းလည်ပတ်မှု အခြေအနေသို့ ပြန်လည်ထားရှိသည်။.
| အဆင့် | ကွင်းဆင်းမေးခွန်း | RMU လုပ်ဆောင်ချက် |
|---|---|---|
| ဖော်ထုတ်ပါ။ | မည်သည့်ကေဘယ်ကြိုးအပိုင်းတွင် ချို့ယွင်းချက်ရှိသနည်း။ | Relay အချက်ပြမှု၊ fault passage indicator၊ SCADA ဖြစ်ရပ် သို့မဟုတ် နေရာတွင် စမ်းသပ်မှုများကို အသုံးပြုပါ။ |
| ဖြတ်တောက်ခြင်း | ချို့ယွင်းချက်ကို မည်သည့်ခလုတ်နှစ်ခုက ကန့်သတ်ထားသနည်း။ | ချို့ယွင်းနေသောအပိုင်း၏ နှစ်ဖက်စလုံးကို ဖွင့်ပါ။ |
| မြေချခြင်း (Earth) | သီးခြားခွဲထုတ်ထားသောအပိုင်းသည် အလုပ်လုပ်ရန် ဘေးကင်းပါသလား။ | အတည်ပြုစစ်ဆေးပြီးနောက် မြေစိုက်ခလုတ် (earthing switch) ကို အသုံးပြုပါ။ |
| ပြန်လည်စတင်ပါ။ | မည်သည့်ပုံမှန်အလုပ်လုပ်နေသော ဝန်များကို ပြန်လည်ပေးပို့နိုင်သနည်း။ | ခလုတ်စစ်ဆေးမှုများ ပြုလုပ်ပြီးမှသာ သင့်လျော်သော ပွင့်နေသည့်နေရာကို ပိတ်ပါ။ |
| ပုံမှန်အခြေအနေသို့ ပြန်လည်ထားရှိပါ။ | ပြုပြင်ပြီးနောက် ကွန်ရက်ကို မည်သို့ပြန်လည်ချိတ်ဆက်သနည်း။ | မူလ switching အစီအစဉ် သို့မဟုတ် အပ်ဒိတ်လုပ်ထားသော လည်ပတ်မှုအစီအစဉ်အတိုင်း ပြန်လည်ထားရှိပါ။ |
ထို့ကြောင့် မှန်ကန်သော RMU single line diagram နှင့် ကေဘယ်ကြိုးအမှတ်အသားများသည် စာရွက်စာတမ်းအသေးအဖွဲများ မဟုတ်ပါ။ ၎င်းတို့သည် ပြန်လည်ပြုပြင်မှုအမြန်နှုန်းနှင့် လုပ်ဆောင်သူ၏ ဘေးကင်းလုံခြုံရေးကို တိုက်ရိုက်သက်ရောက်မှုရှိသည်။.
Ring Main Unit ပုံစံ- Ring Network တစ်ခုတွင် လျှပ်စစ်ဓာတ်အား စီးဆင်းပုံ

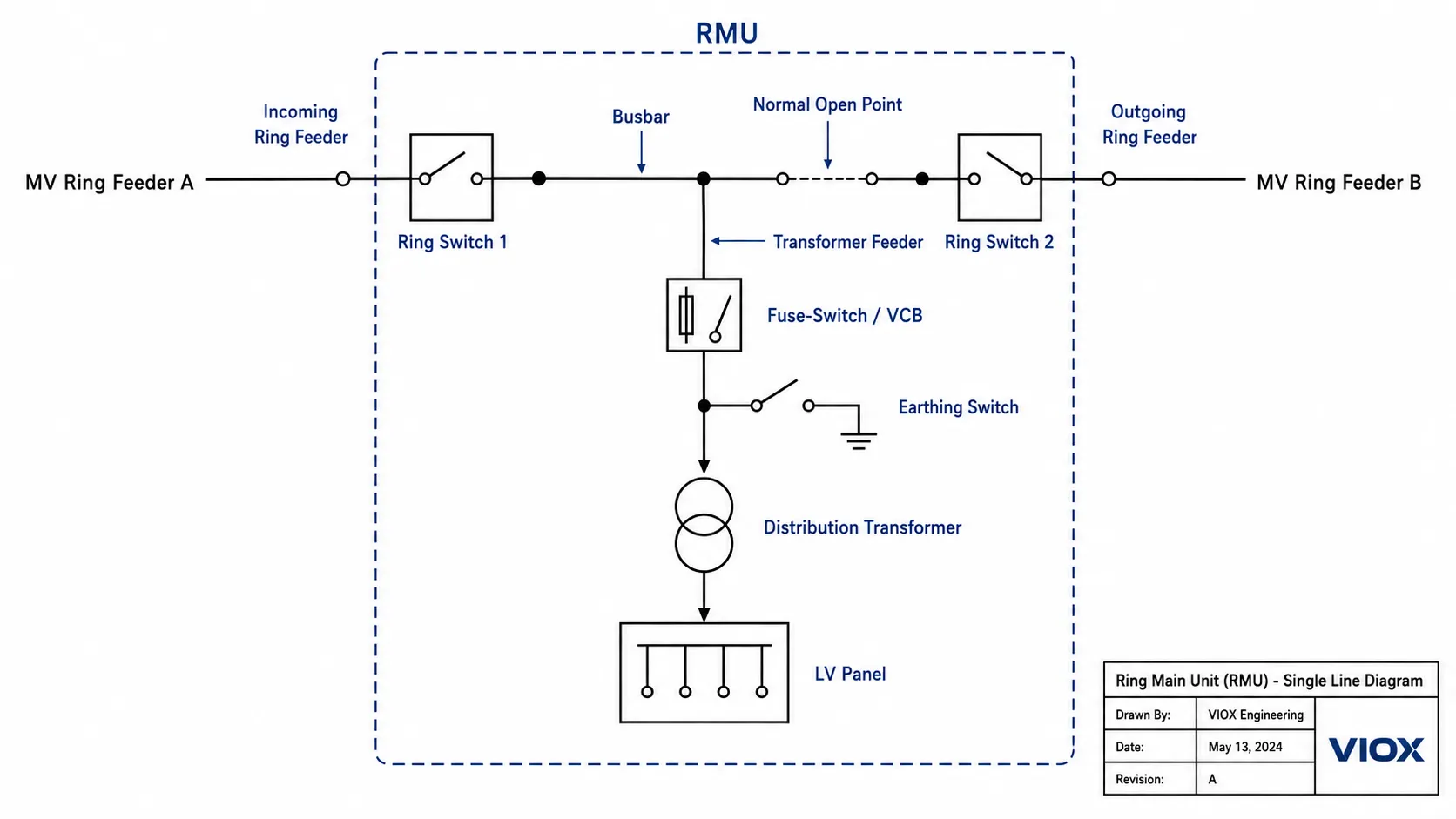

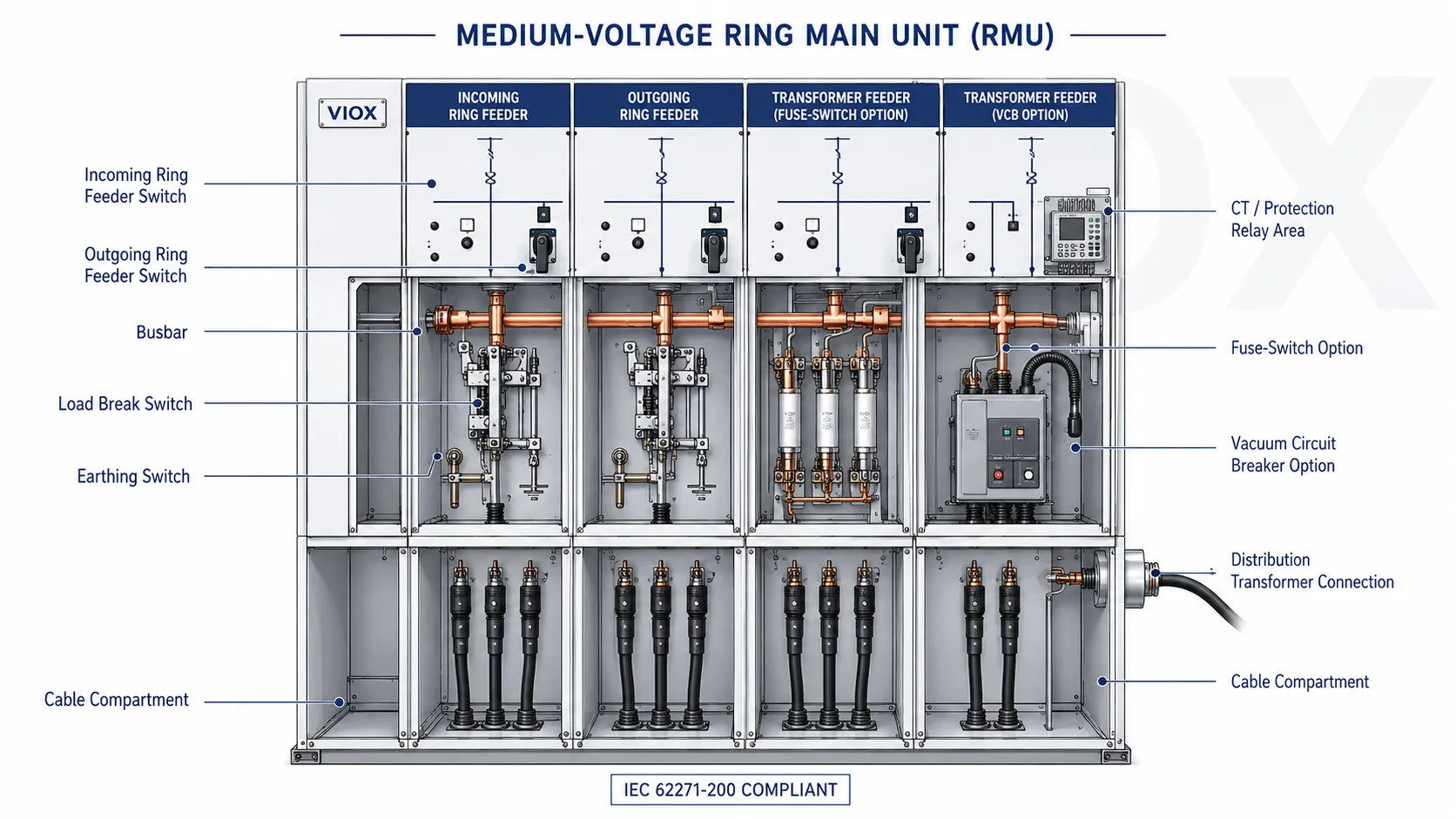

အသုံးဝင်သော ring main unit ပုံစံတစ်ခုကို အောက်ပါအတိုင်း ရေးဆွဲသင့်သည် single line diagram (SLD), ၊ ဗီရိုအလှဆင်ပုံကဲ့သို့ မဟုတ်ပါ။ ဒုတိယအဆင့် ဖြန့်ဖြူးရေး RMU အများစုအတွက်၊ အဆိုပါပုံစံတွင် medium-voltage ring feeders များ၊ busbar၊ transformer feeder၊ switching devices များ၊ earthing switches များနှင့် transformer feeder တွင် အသုံးပြုသည့် ကာကွယ်ရေးကိရိယာများကို ပြသထားသင့်သည်။.
အခြေခံ RMU SLD တစ်ခုတွင် ပုံမှန်အားဖြင့် လုပ်ဆောင်ချက်အပိုင်း (၃) ပိုင်းကို ပြသထားသည် -
- ဝင်ရောက်လာသော Ring feeder
- ထွက်ခွာသွားသော Ring feeder
- Transformer feeder
Ring feeder နှစ်ခုသည် RMU ကို အလယ်အလတ်ဗို့အား (Medium-voltage) ကွန်ရက်အတွင်းသို့ ချိတ်ဆက်ပေးသည်။ Transformer feeder သည် RMU ကို ဖြန့်ဖြူးရေးထရန်စဖော်မာနှင့် ချိတ်ဆက်ပေးသည်။.
နည်းပညာဆိုင်ရာ ပုံဆွဲခြင်းတွင် ၎င်းကို မကြာခဏဆိုသလို အောက်ပါအတိုင်း ဖော်ပြလေ့ရှိသည် - CCF, CCC, သို့မဟုတ် CCV ပုံစံဖွဲ့စည်းမှု၊ ထုတ်လုပ်သူ၏ အမည်ပေးစနစ်ပေါ်မူတည်သည်-
| အများသုံးဖွဲ့စည်းမှု | လက်တွေ့တွင် အဓိပ္ပာယ်ရပုံ | ပုံမှန်အသုံးပြုမှု |
|---|---|---|
| CCF | ကေဘယ်ခလုတ်ယူနစ် နှစ်ခုနှင့် ဖျူးစ်-ခလုတ် ထရန်စဖော်မာ ဖိဒါ တစ်ခု | စံဖြန့်ဖြူးရေး ထရန်စဖော်မာ ကာကွယ်မှု |
| CCV | ကေဘယ်ခလုတ်ယူနစ် နှစ်ခုနှင့် လေဟာနယ် ဆားကစ်ဘရိတ်ကာ ထရန်စဖော်မာ ဖိဒါ တစ်ခု | ပိုမိုကြီးမားသော ထရန်စဖော်မာ ဖိဒါများ သို့မဟုတ် ရီလေးအခြေခံ ကာကွယ်မှု |
| CCC | ကေဘယ်ခလုတ်ယူနစ် သုံးခု | ထရန်စဖော်မာဖီဒါမပါဝင်သော Ring sectionalizing |
အက္ခရာအတိအကျမှာ ထုတ်လုပ်သူအားလုံးအတွက် တူညီမှုမရှိသော်လည်း အင်ဂျင်နီယာဆိုင်ရာ သဘောတရားမှာ အတူတူပင်ဖြစ်သည် - Ring ကေဘယ်ဖီဒါ နှစ်ခုနှင့် ထွက်ခွာသည့်ဖီဒါ တစ်ခု သည် အသိအမှတ်ပြုအများဆုံး RMU topology ဖြစ်သည်။.

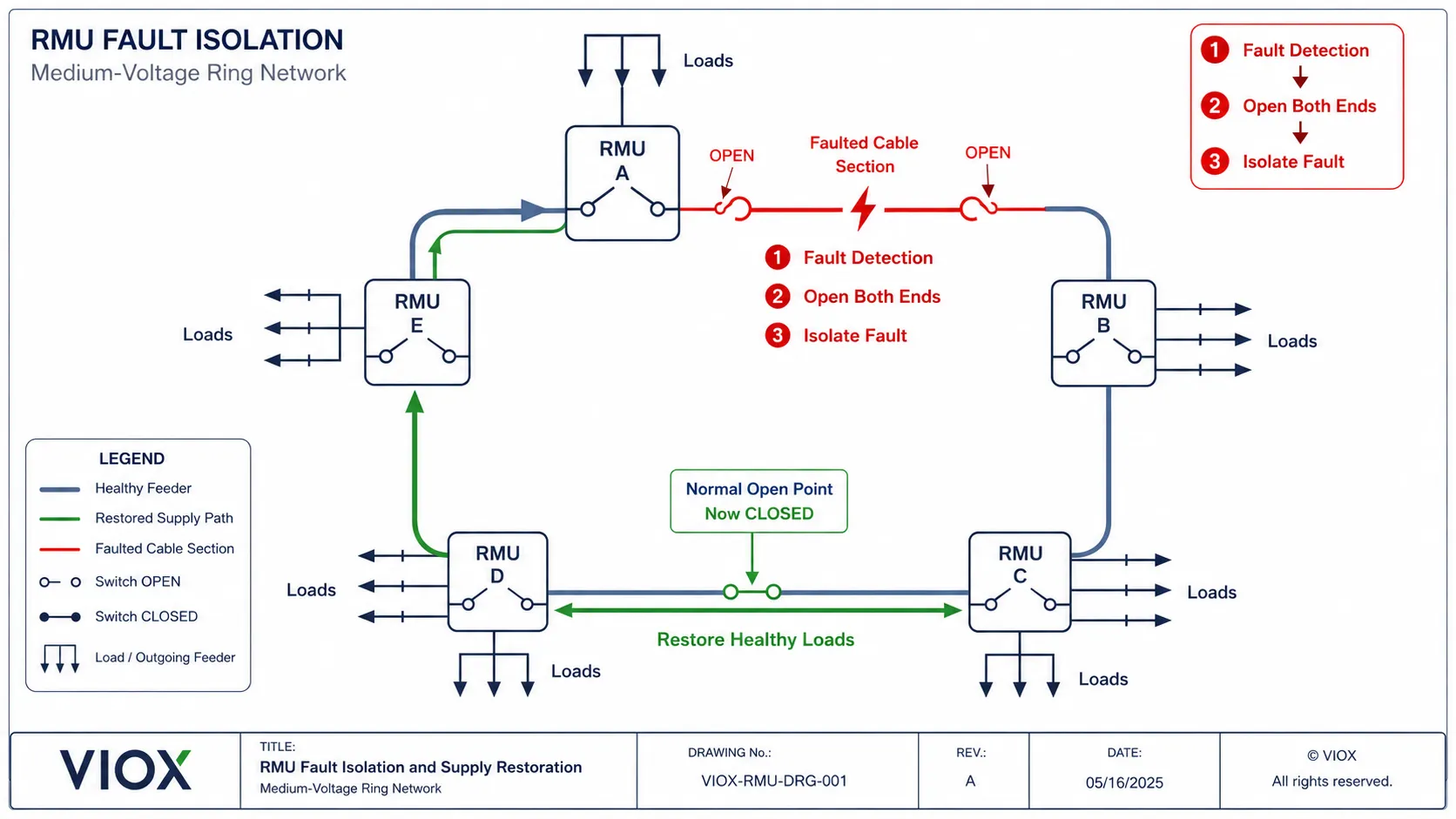

RMU နှစ်ခုကြားတွင် ကေဘယ်လ်ချို့ယွင်းမှု ဖြစ်ပေါ်ပါက ချို့ယွင်းချက်၏ နှစ်ဖက်စလုံးရှိ RMU နှစ်ခုသည် ထိုကေဘယ်လ်အပိုင်းကို ဖြတ်တောက်နိုင်ပါသည်။ ကျန်ရှိသောကွန်ရက်ကို Ring ၏ ပုံမှန်အလုပ်လုပ်နေသောဘက်မှတစ်ဆင့် လျှပ်စစ်ဓာတ်အား ဆက်လက်ပေးပို့နိုင်ပါသည်။.
ထုတ်ဝေရန်အတွက် ဤအပိုင်းတွင် အောက်ပါတို့ကို ပြသထားသည့် သင့်လျော်သော SLD ပုံစံပုံကြမ်းကို အသုံးပြုသင့်သည် -
- ဝင်ရောက်လာသောဖီဒါ (Incoming feeder)
- ထွက်ခွာသွားသော လျှပ်စစ်လမ်းကြောင်း (Outgoing feeder)
- Busbar
- ဝန်ဖြတ်ခလုတ်များ (Load break switches)
- Transformer feeder
- ဖျူးစ်ခလုတ် သို့မဟုတ် ဆားကစ်ဘရိတ်ကာ
- Earthing switch (မြေစိုက်ခလုတ်)
- ဖြန့်ဖြူးရေး ထရန်စဖော်မာ
- ချို့ယွင်းချက်ရှိသော ကေဘယ်ကြိုးအပိုင်း
- ပုံမှန်လည်ပတ်နေသော လျှပ်စစ်ပေးပို့လမ်းကြောင်း
အင်ဂျင်နီယာ မှတ်ချက်- RMU SLD တစ်ခုတွင် ဝန်ဖြတ်ခလုတ် (Load break switch) သည် ထရန်စဖော်မာ၏ ရှော့ဆားကစ်ဖြစ်ပေါ်မှုကို ၎င်းဘာသာသူတားဆီးနိုင်သကဲ့သို့ မဖော်ပြရပါ။ ဖျူးစ်ခလုတ်ပါသော လမ်းကြောင်းတွင် ဖျူးစ်က ချို့ယွင်းချက်ကို ဖြတ်တောက်ပေးသည်။ VCB လမ်းကြောင်းတွင်မူ ရီလေး၏ အမိန့်ပေးချက်အရ ဆားကစ်ဘရိတ်ကာက ချို့ယွင်းချက်ကို ဖြတ်တောက်ပေးသည်။.
Transformer Distribution တွင် RMU ဆိုသည်မှာ အဘယ်နည်း။
သုံးစွဲသူအများအပြားသည် ရှာဖွေကြသည်။ Transformer ရှိ RMU အကြောင်းမှာ RMU များကို ဖြန့်ဖြူးရေးထရန်စဖော်မာများ၏ အလယ်အလတ်ဗို့အား (Medium-voltage) ဘက်တွင် အများအားဖြင့် တပ်ဆင်လေ့ရှိသောကြောင့် ဖြစ်သည်။.
RMU သည် ထရန်စဖော်မာ၏ အစိတ်အပိုင်းတစ်ခု မဟုတ်ပါ။ ၎င်းသည် ထရန်စဖော်မာသို့ လျှပ်စစ်ဓာတ်အားပေးပို့သော အလယ်အလတ်ဗို့အား ခွဲခြားခြင်းနှင့် ကာကွယ်ခြင်းဆိုင်ရာ ကိရိယာဖြစ်သည်။.
ပုံမှန် Secondary Substation တစ်ခုတွင် -
- RMU သည် Utility Ring မှ အလယ်အလတ်ဗို့အားကို လက်ခံရရှိသည်။.
- RMU ၏ Transformer Feeder သည် ဖြန့်ဖြူးရေးထရန်စဖော်မာသို့ လျှပ်စစ်ဓာတ်အား ပေးပို့သည်။.
- ဖျူးစ်-ခလုတ် (fuse-switch) သို့မဟုတ် ဆားကစ်ဘရိတ်ကာ (circuit breaker) သည် ထရန်စဖော်မာဖိဒါ (transformer feeder) ကို ကာကွယ်ပေးသည်။.
- ထရန်စဖော်မာသည် ဗို့အားကို လျှပ်စစ်ဗို့အားနိမ့် (low voltage) အဖြစ်သို့ လျှော့ချပေးသည်။.
- ဗို့အားနိမ့်ဘက်ခြမ်းသည် ပင်မဖြန့်ဖြူးရေးဘုတ် (main distribution board) သို့မဟုတ် ဗို့အားနိမ့်ခလုတ်ဘုတ် (low-voltage switchboard) သို့ လျှပ်စစ်ဓာတ်အား ပို့လွှတ်ပေးသည်။.
အသေးစားနှင့် အလတ်စား ဖြန့်ဖြူးရေးထရန်စဖော်မာများအတွက် ဖျူးစ်-ခလုတ် RMU ကို အသုံးများကြသည်၊ အကြောင်းမှာ ဗို့အားမြင့်ဖျူးစ်များသည် ထရန်စဖော်မာတွင် ချို့ယွင်းချက်ဖြစ်ပေါ်ပါက လျင်မြန်ပြီး စရိတ်သက်သာစွာ ကာကွယ်ပေးနိုင်သောကြောင့်ဖြစ်သည်။ ပိုမိုကြီးမားသော ထရန်စဖော်မာများ၊ အရေးကြီးသော ဝန်အားများ (critical loads) သို့မဟုတ် ရီလေး (relay) အခြေခံကာကွယ်မှု လိုအပ်သော စနစ်များအတွက် ဆားကစ်ဘရိတ်ကာ RMU ကို ပိုမိုဦးစားပေး အသုံးပြုကြသည်။.
ဖျူးစ်-ခလုတ် RMU နှင့် ဆားကစ်ဘရိတ်ကာ RMU နှိုင်းယှဉ်ချက်
RMU အားလုံးသည် ထရန်စဖော်မာဖိဒါများကို တူညီသောနည်းလမ်းဖြင့် ကာကွယ်ပေးခြင်း မဟုတ်ပါ။ အသုံးများသော ပုံစံနှစ်မျိုးမှာ ဖျူးစ်-ခလုတ် RMU နှင့် ဆားကစ်ဘရိတ်ကာ RMU.
| ကုသိုလ်ကံ | Fuse-Switch RMU | Circuit Breaker RMU |
|---|---|---|
| ပင်မကာကွယ်ရေးကိရိယာ | Switch-disconnector ပါဝင်သော ဗို့အားမြင့်ဖျူးစ် (High-voltage fuse) | Protection relay ပါဝင်သော ဆားကစ်ဘရိတ်ကာ (Circuit breaker) |
| ပုံမှန်အသုံးပြုမှု | ဖြန့်ဖြူးရေးထရန်စဖော်မာ ကာကွယ်ရေး | ပိုမိုကြီးမားသော ထရန်စဖော်မာများ၊ အရေးကြီးသော လျှပ်စစ်ပေးပို့လမ်းကြောင်းများ၊ အလိုအလျောက်ကာကွယ်ရေးစနစ် |
| လျှပ်စစ်ချို့ယွင်းချက်များကို ရှင်းလင်းခြင်း (Fault clearing) | ဖျူးစ် (Fuse) သည် ချို့ယွင်းချက်ကြောင့်ဖြစ်ပေါ်လာသော လျှပ်စီးကြောင်းကို ဖြတ်တောက်ပေးသည်။ | ဆားကစ်ဘရိတ်ကာ (Circuit breaker) သည် ရီလေး (Relay) ၏ အမိန့်ပေးချက်အရ လျှပ်စစ်ပတ်လမ်းကို ဖြတ်တောက်ပေးသည်။ |
| ချို့ယွင်းချက်ဖြစ်ပြီးနောက် ပြန်လည်စတင်နိုင်ခြင်း (Reset)။ | ဖျူးစ်ကို အသစ်လဲလှယ်ပေးရမည်။ | ဘရိတ်ကာကို စစ်ဆေးပြီး ချို့ယွင်းချက်ကို ဖြေရှင်းပြီးနောက် ပြန်လည်စတင် (Reset) နိုင်သည်။ |
| ကာကွယ်မှုဆိုင်ရာ ပြောင်းလွယ်ပြင်လွယ်ရှိခြင်း။ | ဖျူးစ်၏ ဂုဏ်သတ္တိများဖြင့် ကန့်သတ်ထားသည်။ | ရီလေး၏ ဆက်တင်များကို ချိန်ညှိနိုင်ပြီး ပိုမိုကောင်းမွန်သော ညှိနှိုင်းဆောင်ရွက်မှု ရွေးချယ်စရာများရှိသည်။ |
| ကုန်ကျစရိတ်နှင့် ရှုပ်ထွေးမှု | ပုံမှန်အားဖြင့် ပိုမိုရိုးရှင်းပြီး စရိတ်စက သက်သာခြင်း | ကုန်ကျစရိတ် ပိုမိုမြင့်မားသော်လည်း ပိုမိုပြောင်းလွယ်ပြင်လွယ်ရှိခြင်း |
| အကောင်းဆုံးအံဝင်ခွင်ကျ | စံသတ်မှတ်ချက်ပါရှိသော ဒုတိယအဆင့် ဓာတ်အားဖြန့်ဖြူးရေး ထရန်စဖော်မာ ဖိဒ်ဒါများ | စက်မှုလုပ်ငန်း၊ အများပြည်သူဆိုင်ရာ ဝန်ဆောင်မှုလုပ်ငန်း၊ အခြေခံအဆောက်အအုံနှင့် အလိုအလျောက်စနစ်သုံး ဖိဒ်ဒါများ |
မှန်ကန်သောရွေးချယ်မှုသည် ထရန်စဖော်မာ၏ သတ်မှတ်ချက်၊ ချို့ယွင်းမှုအဆင့်၊ လုပ်ငန်းသုံးအလေ့အကျင့်၊ ကာကွယ်ရေးညှိနှိုင်းမှု၊ ပြုပြင်ထိန်းသိမ်းမှုဗျူဟာနှင့် စီမံကိန်းသတ်မှတ်ချက်များအပေါ် မူတည်ပါသည်။.
ကျွမ်းကျင်သူ၏ အကြံပြုချက်- Fuse-Switch RMU များကို ထရန်စဖော်မာ၏ kVA ပမာဏတစ်ခုတည်းကိုသာ ကြည့်၍ မရွေးချယ်ပါနှင့်
အသေးစားနှင့် အလတ်စား ဓာတ်အားဖြန့်ဖြူးရေး ထရန်စဖော်မာများအတွက် Fuse-Switch RMU များကို တွင်ကျယ်စွာ အသုံးပြုကြပြီး များသောအားဖြင့် ကုန်ကျစရိတ် သက်သာပါသည်။ သို့သော် ထရန်စဖော်မာ အရွယ်အစား ကြီးမားလာသည်နှင့်အမျှ ဗို့အားမြင့်ဖျူးစ် (High-voltage fuse)၊ ထရန်စဖော်မာ၏ ဝင်ရောက်လာသော လျှပ်စီးကြောင်း (Inrush current)၊ ဝန်ပိုခြင်းဆိုင်ရာ တုံ့ပြန်မှုနှင့် အထက်ပိုင်းရှိ ကာကွယ်ရေးစနစ်တို့အကြား ညှိနှိုင်းဆောင်ရွက်မှုမှာ ပိုမိုထိခိုက်လွယ်လာပါသည်။.
လက်တွေ့လုပ်ငန်းခွင်များတွင် အင်ဂျင်နီယာများသည် ဖျူးစ်၏ အချိန်-လျှပ်စီးကြောင်းမျဉ်းကွေး (fuse time-current curve) ကို အောက်ပါတို့နှင့် နှိုင်းယှဉ်စစ်ဆေးလေ့ရှိသည် -
- ထရန်စဖော်မာ၏ ဝန်အပြည့်သုံးစွဲမှု လျှပ်စီးကြောင်း (transformer full-load current)
- သံလိုက်ဓာတ်ပြု လျှပ်စီးကြောင်းအစပျိုးမှု (magnetizing inrush current)
- ခွင့်ပြုနိုင်သော ဝန်ပိုမှုဆိုင်ရာ လုပ်ဆောင်ချက် (permissible overload behavior)
- MV ဘက်ခြမ်းရှိ အနည်းဆုံး ချို့ယွင်းမှုလျှပ်စီးကြောင်း (minimum fault current on the MV side)
- အထက်ပိုင်းရှိ ကာကွယ်ရေးစနစ် သတ်မှတ်ချက်များ (upstream protection settings)
- ဖျူးစ်-ခလုတ် ပေါင်းစပ်မှုအတွက် ထုတ်လုပ်သူမှ သတ်မှတ်ထားသော လွှဲပြောင်းလျှပ်စီးကြောင်း ကန့်သတ်ချက်များ (manufacturer transfer-current limits for the fuse-switch combination)
ပိုမိုကြီးမားသော ထရန်စဖော်မာများ၊ အရေးကြီးသော ဝန်များ သို့မဟုတ် ဖျူးစ်မလိုအပ်ဘဲ ပြတ်တောက်သွားပါက ပြန်လည်ပြင်ဆင်ရန် ခက်ခဲမည့် ကွန်ရက်များအတွက်၊ Protection relay ပါဝင်သော VCB RMU ၎င်းသည် ချိန်ညှိနိုင်သော overcurrent နှင့် earth-fault protection ကို လိုချင်သည့်အခါတွင် ပုံသေ fuse characteristic ထက် ပိုမိုလွယ်ကူစွာ ညှိနှိုင်းအသုံးပြုနိုင်ပြီး ထိန်းသိမ်းရလွယ်ကူသည်။.
လုပ်ငန်းခွင်အတွင်း ယုံကြည်စိတ်ချရမှု - Cable Terminations များသည် မကြာခဏ အားနည်းချက်ဖြစ်လေ့ရှိသည်။
RMU ချို့ယွင်းမှုဆိုင်ရာ စုံစမ်းစစ်ဆေးမှုများစွာတွင် အပြင်ဘက်မှ မြင်တွေ့ရသော cabinet ကို ဦးစွာ အပြစ်တင်လေ့ရှိသော်လည်း အဓိကအကြောင်းရင်းမှာ တံဆိပ်ခတ်ထားသော switch tank အပြင်ဘက်တွင် ရှိနေတတ်သည်။ Medium-voltage cable terminations နှင့် separable connectors များသည် တပ်ဆင်မှုအရည်အသွေးအပေါ် များစွာမူတည်နေသောကြောင့် မကြာခဏ အားနည်းချက်ဖြစ်လေ့ရှိသည်။.
လုပ်ငန်းခွင်တွင် အဖြစ်များသော ပြဿနာများမှာ -
- cable ပြင်ဆင်မှု အားနည်းခြင်း
- cable ဆက်စပ်ပစ္စည်းများအတွင်းသို့ အစိုဓာတ်ဝင်ရောက်ခြင်း
- stress control တပ်ဆင်မှု မှားယွင်းခြင်း
- လျော့ရဲနေသော သို့မဟုတ် ညစ်ပေနေသော ခွဲထုတ်နိုင်သည့် ချိတ်ဆက်ကိရိယာများ
- ပျက်စီးနေသော ကေဘယ်ကြိုး အကာအရံ (screen) ချိတ်ဆက်မှု
- ကေဘယ်ကြိုး အခန်းအတွင်း ရေငွေ့ပျံခြင်း
- နောက်ပိုင်းတွင် လုပ်ဆောင်ခဲ့သော ပြင်ဆင်မှုများကြောင့် ရှင်းလင်းမှုမရှိတော့သော ကေဘယ်ကြိုး အမှတ်အသားများ
ဤအကြောင်းကြောင့် RMU စစ်ဆေးခြင်းကို ရှေ့မျက်နှာပြင်ရှိ အချက်ပြမီးများဖြင့်သာ ရပ်တန့်မထားသင့်ပါ။ လက်တွေ့ကျသော လုပ်ငန်းခွင်စစ်ဆေးမှုတွင် ကေဘယ်ကြိုး အခန်း၊ ကေဘယ်ကြိုး ဆက်စပ်ပစ္စည်းများ၏ အခြေအနေ၊ မြေစိုက်ချိတ်ဆက်မှု (earthing continuity)၊ အပူပေးစက် (heater) အလုပ်လုပ်ပုံနှင့် လျှပ်စီးကြောင်းလမ်းကြောင်းပြောင်းခြင်း (tracking)၊ တစ်စိတ်တစ်ပိုင်း လျှပ်စစ်ယိုစိမ့်ခြင်း (partial discharge)၊ အပူလွန်ကဲခြင်း သို့မဟုတ် စိုထိုင်းဆရှိခြင်းတို့အတွက် စစ်ဆေးမှုများ ပါဝင်ရမည်။.
နည်းပညာရှင်များအတွက် အကြံပြုချက်- အကယ်၍ RMU feeder တစ်ခုတွင် ချို့ယွင်းချက်ပြသမှုများ ထပ်ခါတလဲလဲ ဖြစ်ပေါ်နေသော်လည်း switch tank၊ relay နှင့် စက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများ ပုံမှန်ဖြစ်နေပါက၊ RMU ကိုယ်ထည်တွင် ချို့ယွင်းချက်ရှိသည်ဟု မယူဆမီ ကေဘယ်ကြိုးခေါင်း (cable head) နှင့် တပ်ဆင်မှု လက်ရာကို ဦးစွာစစ်ဆေးပါ။.
အလိုအလျောက်စနစ်ဆိုင်ရာ လက်တွေ့စစ်ဆေးချက်- DTU၊ PT၊ ဘက်ထရီ နှင့် SCADA
မော်တာတပ်ဆင်ထားသော RMU တစ်ခုသည် အလိုအလျောက် ယုံကြည်စိတ်ချရသော RMU ဖြစ်သည်ဟု အလိုအလျောက် မဆိုလိုပါ။ အဝေးမှ ထိန်းချုပ်လုပ်ဆောင်နိုင်မှုသည် အရန်စနစ်တစ်ခုလုံးအပေါ်တွင် မူတည်နေပါသည်။.
အလိုအလျောက်စနစ်၏ ယုံကြည်စိတ်ချရမှုသည် များသောအားဖြင့် အောက်ပါတို့အပေါ်တွင် မူတည်သည် -
- မော်တာဖြင့် လည်ပတ်သော ယန္တရားများ
- ဖြန့်ဖြူးရေးဆိုင်ရာ တာမီနယ်ယူနစ် (DTU) သို့မဟုတ် အဝေးထိန်း တာမီနယ်ယူနစ် (RTU)
- ကာကွယ်ရေး ရီလေ (Protection relay) နှင့် ချို့ယွင်းချက်ပြသသည့် လော့ဂျစ် (Fault indication logic)
- ဗို့အားထရန်စဖော်မာ (VT/PT) သို့မဟုတ် အရန်လျှပ်စစ်ဓာတ်အားပေးစနစ်
- DC ဘက်ထရီနှင့် အားသွင်းစက်၏ အခြေအနေ
- ဆက်သွယ်ရေး ဂိတ်ဝေး (Communication gateway) နှင့် ပရိုတိုကော ပေါင်းစပ်မှု
- SCADA တွင် မှန်ကန်သော point mapping ပြုလုပ်ခြင်း
- စမ်းသပ်ပြီးဖြစ်သော local/remote လည်ပတ်မှုဆိုင်ရာ လုပ်ထုံးလုပ်နည်းများ
လုပ်ငန်းခွင်တွင် အလိုအလျောက်စနစ် ချို့ယွင်းမှုများသည် အများအားဖြင့် အရန်ဓာတ်အား အားနည်းခြင်း၊ ဘက်ထရီကုန်ဆုံးခြင်း၊ ဆက်သွယ်ရေးပြဿနာများ၊ အခြေအနေပြ mapping မှားယွင်းခြင်း သို့မဟုတ် စမ်းသပ်မထားသော အဝေးထိန်းစနစ် (remote-control logic) တို့ကြောင့် ဖြစ်ပေါ်လေ့ရှိသည်။ RMU သည် စက်မှုပိုင်းအရ အဝေးမှ ခလုတ်ဖွင့်/ပိတ်နိုင်သော်လည်း ထောက်ပံ့ပေးသော ဆားကစ်များကို ထိန်းသိမ်းမှုမရှိပါက ဖြန့်ဖြူးရေးအလိုအလျောက်စနစ် (distribution automation chain) သည် ချို့ယွင်းသွားမည်ဖြစ်သည်။.
| အလိုအလျောက်စနစ်ဆိုင်ရာ အစိတ်အပိုင်း (Automation Element) | ဘာတွေစစ်ဆေးရမလဲ |
|---|---|
| မော်တာဖြင့် လည်ပတ်သော ယန္တရား (Motorized mechanism) | Local နှင့် remote လည်ပတ်မှု၊ အနေအထားပြန်လည်ပေးပို့မှု (position feedback)၊ လည်ပတ်ချိန် |
| DTU/RTU | ဆက်သွယ်ရေးအခြေအနေ၊ ဖြစ်ရပ်မှတ်တမ်းများ၊ မှန်ကန်သော signal mapping |
| PT/VT ထောက်ပံ့မှု | ဗို့အားအထွက်၊ ဖျူးစ်အခြေအနေ၊ အရန်ပါဝါထောက်ပံ့မှုဆိုင်ရာ ယုတ္တိဗေဒ |
| ဘက်ထရီနှင့် အားသွင်းစက် | အရန်ပါဝါခံနိုင်ရည်အချိန်၊ အားသွင်းစက် အချက်ပေးစနစ်၊ DC ဗို့အား ကျန်းမာရေးအခြေအနေ |
| SCADA ပေါင်းစည်းခြင်း | အမိန့်ပေးချက် အတည်ပြုခြင်း၊ အခြေအနေ ပြန်လည်ပေးပို့ခြင်း၊ အမည်သတ်မှတ်ချက် တသမတ်တည်းဖြစ်ခြင်း |
| ဆိုက်ဘာ/လုပ်ငန်းလည်ပတ်မှု ထိန်းချုပ်မှုများ | ခွင့်ပြုချက်၊ အပြန်အလှန်လော့ခ်ချခြင်း (Interlocks)၊ အဝေးထိန်း/အနီးကပ် ထိန်းချုပ်မှု စည်းကမ်းချက်များ |
Types of Ring Main Units
RMU များကို လျှပ်ကာပစ္စည်း၊ ခလုတ်ခုံကိရိယာ၊ တပ်ဆင်သည့်ပတ်ဝန်းကျင်နှင့် အလိုအလျောက်စနစ် အဆင့်တို့အလိုက် အမျိုးအစားခွဲခြားနိုင်သည်။.
SF6 ဓာတ်ငွေ့ဖြင့် လျှပ်ကာပြုလုပ်ထားသော RMU
SF6 ဓာတ်ငွေ့ဖြင့် လျှပ်ကာပြုလုပ်ထားသော RMU များသည် လျှပ်ကာကြားခံအဖြစ် ဆာလ်ဖာဟက်ဇာဖလိုရိုက် (Sulfur hexafluoride) ဓာတ်ငွေ့ကို အသုံးပြုသည်။ ၎င်းတို့သည် အရွယ်အစားကျစ်လျစ်ပြီး အလတ်စားဗို့အား ဖြန့်ဖြူးရေးစနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ သို့သော် SF6 သည် ကမ္ဘာကြီးပူနွေးလာမှုကို အလွန်အမင်းဖြစ်ပေါ်စေနိုင်သဖြင့် စီမံကိန်းလိုအပ်ချက်များအရ ခွင့်ပြုပါက လျှပ်စစ်ဓာတ်အားပေးလုပ်ငန်းများနှင့် ထုတ်လုပ်သူအများစုသည် SF6 လျှော့ချထားသော သို့မဟုတ် SF6 ကင်းစင်သော အခြားရွေးချယ်စရာများဘက်သို့ ပြောင်းလဲလာကြသည်။.
လေဖြင့် လျှပ်ကာပြုလုပ်ထားသော RMU
လေဖြင့် လျှပ်ကာပြုလုပ်ထားသော RMU များသည် လျှပ်ကာကြားခံအဖြစ် လေကို အဓိကအသုံးပြုသည်။ ၎င်းတို့ကို နားလည်ရန်နှင့် ထိန်းသိမ်းရန် ပိုမိုလွယ်ကူသော်လည်း ဓာတ်ငွေ့ဖြင့် လျှပ်ကာပြုလုပ်ထားသော ဒီဇိုင်းများထက် နေရာပိုမိုလိုအပ်လေ့ရှိသည်။.
အစိုင်အခဲဖြင့် လျှပ်ကာပြုလုပ်ထားသော RMU
အစိုင်အခဲဖြင့် လျှပ်ကာပြုလုပ်ထားသော RMU များသည် လျှပ်စစ်စီးဆင်းနေသော အစိတ်အပိုင်းများပတ်လည်တွင် အီပေါ့ဆီအစေး (Epoxy resin) သို့မဟုတ် အခြားသော အစိုင်အခဲ လျှပ်ကာစနစ်များကို အသုံးပြုသည်။ ပတ်ဝန်းကျင်ဆိုင်ရာ ထည့်သွင်းစဉ်းစားချက်များ၊ အလုံပိတ်တည်ဆောက်မှု သို့မဟုတ် ဓာတ်ငွေ့ကိုင်တွယ်မှု လျှော့ချရန် လိုအပ်သည့်နေရာများတွင် ၎င်းတို့ကို ရွေးချယ်အသုံးပြုလေ့ရှိသည်။.
လေဟာနယ် (Vacuum) RMU
လေဟာနယ်နည်းပညာကို RMU အတွင်းရှိ ဆားကစ်ဘရိတ်ကာများတွင် လျှပ်စစ်စီးကြောင်းဖြတ်တောက်ရန်အတွက် အသုံးများသည်။ လေဟာနယ်ဖြတ်တောက်ကိရိယာများ (Vacuum interrupters) သည် သင့်လျော်သော အဆင့်သတ်မှတ်ချက်ရှိသည့် ဆားကစ်ဘရိတ်ကာယူနစ်များတွင် အသုံးပြုသည့်အခါ အလတ်စားဗို့အားပြောင်းလဲခြင်းနှင့် ချို့ယွင်းချက်ကြောင့် လျှပ်စစ်ပြတ်တောက်ခြင်းတို့အတွက် ထိရောက်သော လျှပ်စစ်မီးပွားငြိမ်းသတ်မှုကို ပေးစွမ်းသည်။.
လက်ဖြင့်ထိန်းချုပ်သော၊ မော်တာဖြင့်ထိန်းချုပ်သော နှင့် အလိုအလျောက်စနစ်သုံး RMU များ
RMU များကို လက်ဖြင့်ဖြစ်စေ၊ အဝေးမှထိန်းချုပ်နိုင်ရန် မော်တာတပ်ဆင်၍ဖြစ်စေ သို့မဟုတ် အလိုအလျောက် ဖြန့်ဖြူးရေးစနစ်များတွင် ပေါင်းစပ်၍ဖြစ်စေ အသုံးပြုနိုင်သည်။ အခြေခံလက်ဖြင့်ထိန်းချုပ်သော RMU များသည် ဒုတိယအဆင့် ဓာတ်အားခွဲရုံအများစုအတွက် သင့်လျော်ပြီး မော်တာတပ်ဆင်ထားသော သို့မဟုတ် အလိုအလျောက်စနစ်သုံး RMU များကိုမူ လျှပ်စစ်ဓာတ်အားပေးလုပ်ငန်းများတွင် ချို့ယွင်းချက်နေရာကို လျင်မြန်စွာရှာဖွေခြင်း၊ ဖြတ်တောက်ခြင်းနှင့် ဝန်ဆောင်မှုကို ပြန်လည်ပေးအပ်ခြင်းတို့ လိုအပ်သည့်နေရာများတွင် အသုံးပြုသည်။.
Ring Main Unit (RMU) အသုံးပြုမှုများ
Ring main unit များကို အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးရေးစနစ်တွင် ကျစ်လစ်သောခလုတ်စနစ်၊ ထရန်စဖော်မာကာကွယ်ရေးနှင့် ဓာတ်အားလိုင်းခွဲခြားခြင်းတို့ လိုအပ်သည့်နေရာတိုင်းတွင် အသုံးပြုသည်။.
လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးလုပ်ငန်းများ၏ ဒုတိယအဆင့် ဖြန့်ဖြူးခြင်း
လျှပ်စစ်ဓာတ်အားပေးလုပ်ငန်းများသည် မြို့ပြနှင့် ဆင်ခြေဖုံး ဖြန့်ဖြူးရေးကွန်ရက်များတွင် ဖြန့်ဖြူးရေးထရန်စဖော်မာများကို ချိတ်ဆက်ရန်နှင့် Ring feeder လိုင်းများကို ခွဲခြားရန်အတွက် RMU များကို အသုံးပြုကြသည်။ ၎င်းသည် RMU ၏ အသုံးအများဆုံးပုံစံတစ်ခုဖြစ်သည်။.
ဖြန့်ဖြူးရေးထရန်စဖော်မာဓာတ်အားခွဲရုံများ
RMU ကို ထရန်စဖော်မာဓာတ်အားခွဲရုံ၏ ဘေးတွင်ဖြစ်စေ သို့မဟုတ် အတွင်းတွင်ဖြစ်စေ တပ်ဆင်လေ့ရှိသည်။ ၎င်းသည် အလယ်အလတ်ဗို့အား ဝင်/ထွက်လိုင်းများကို ခလုတ်ဖွင့်/ပိတ်ပေးခြင်းနှင့် ထရန်စဖော်မာလိုင်းကို ကာကွယ်ပေးခြင်းတို့ကို လုပ်ဆောင်ပေးသည်။.
စီးပွားရေးလုပ်ငန်းသုံး အဆောက်အအုံများနှင့် အထပ်မြင့်စီမံကိန်းများ
ကြီးမားသော အဆောက်အအုံများ၊ ဈေးဝယ်စင်တာများ၊ ဆေးရုံများ၊ ဟိုတယ်များနှင့် ရုံးခန်းအဆောက်အအုံများသည် မကြာခဏဆိုသလို အလယ်အလတ်ဗို့အား (Medium-voltage) လျှပ်စစ်ဓာတ်အား ရယူရန် လိုအပ်ပါသည်။ RMU များသည် ကျဉ်းမြောင်းသော လျှပ်စစ်ခန်းများအတွင်း ဓာတ်အားဝင်ရောက်မှုများကို စီမံခန့်ခွဲရန်နှင့် ထရန်စဖော်မာများကို ကာကွယ်ပေးရန်အတွက် အထောက်အကူပြုပါသည်။.
စက်မှုအသုံးအဆောင်များ
စက်ရုံများနှင့် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များတွင် ဓာတ်အားခွဲရုံများ၊ ထရန်စဖော်မာဖိဒ်ဒါများနှင့် အတွင်းပိုင်း MV ကွန်ရက်အပိုင်းများအကြား အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးရန်အတွက် RMU များကို အသုံးပြုကြသည်။.
ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်နှင့် မိုက်ခရိုဂရစ်များ (Microgrids)
နေရောင်ခြည်စွမ်းအင်သုံး လျှပ်စစ်ဓာတ်အားပေးစက်ရုံများ၊ လေအားလျှပ်စစ်စီမံကိန်းများ၊ ဘက်ထရီစွမ်းအင်သိုလှောင်မှုစနစ်များနှင့် မိုက်ခရိုဂရစ်များသည် အလယ်အလတ်ဗို့အား စုစည်းမှု သို့မဟုတ် ဂရစ်ချိတ်ဆက်မှုဘက်တွင် RMU များကို အသုံးပြုနိုင်သည်။ ဤအသုံးချမှုများတွင် လျှပ်စစ်ဓာတ်အား နှစ်လမ်းသွားစီးဆင်းမှု၊ ကာကွယ်ရေးညှိနှိုင်းမှုနှင့် ဓာတ်အားပေးလုပ်ငန်းဆိုင်ရာ ချိတ်ဆက်မှုလိုအပ်ချက်များကို ဂရုတစိုက် ပြန်လည်သုံးသပ်ရန် လိုအပ်ပါသည်။.
အခြေခံအဆောက်အအုံ စီမံကိန်းများ
ရထားလမ်းစနစ်များ၊ လေဆိပ်များ၊ ရေသန့်စင်စက်ရုံများ၊ ဆိပ်ကမ်းများ၊ တယ်လီကွန်းအဆောက်အအုံများနှင့် အများပြည်သူဆိုင်ရာ အခြေခံအဆောက်အအုံများသည် ရှင်းလင်းသော လျှပ်စစ်အဆက်ဖြတ်ခြင်းနှင့် ဖိဒ်ဒါစီမံခန့်ခွဲမှုတို့ပါဝင်သည့် ကျစ်လစ်သော MV switching လိုအပ်သောကြောင့် RMU များကို မကြာခဏ အသုံးပြုကြသည်။.
RMU နှင့် ရိုးရာ Switchgear တို့၏ ကွာခြားချက်
RMU သည် အလယ်အလတ်ဗို့အား Switchgear အမျိုးအစားတစ်ခုဖြစ်သော်လည်း ၎င်းကို Ring distribution ကွန်ရက်များနှင့် ကျစ်လစ်သော ဒုတိယအဆင့် ဓာတ်အားခွဲရုံများအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားခြင်းဖြစ်သည်။.
| အင်္ဂါ | Ring Main Unit (လက်စွပ်ပုံစံ လျှပ်စစ်ဖြန့်ဖြူးရေးယူနစ်) | ရိုးရာအမျိုးအစား အလတ်စားဗို့အား (MV) ခလုတ်ခုံများ |
|---|---|---|
| Typical role | ဒုတိယအဆင့် ဖြန့်ဖြူးခြင်း၊ Ring feeder ခလုတ်များ၊ ထရန်စဖော်မာ feeder ကာကွယ်ခြင်း | ပထမအဆင့် ဖြန့်ဖြူးခြင်း၊ ပိုမိုကြီးမားသော ဓာတ်အားခွဲရုံများ၊ feeder ထိန်းချုပ်ခြင်း၊ ဘတ်စ်ဘားစနစ်များ |
| ဖွဲ့စည်းမှု | အကာအကွယ်တစ်ခုတည်းတွင် ပါဝင်သော ကျစ်လစ်သည့် လုပ်ဆောင်ချက်ယူနစ်များ | ပိုမိုပုံစံထုတ်ထားပြီး တိုးချဲ့နိုင်သော စနစ်များ |
| သာမန် feeder များ | Ring feeder နှင့် ထရန်စဖော်မာ feeder | အဝင်လိုင်းများစွာ၊ feeder များ၊ ဘတ်စ်ကပ်ပလာများ၊ မီတာတပ်ဆင်သည့် ဘောင်များ |
| နေရာလိုအပ်ချက် | ပုံမှန်အားဖြင့် ကျစ်လစ်သိပ်သည်းသည် | ဖွဲ့စည်းပုံအပေါ်မူတည်၍ ပိုမိုကြီးမားလေ့ရှိသည် |
| ကာကွယ်မှုဆိုင်ရာ ရွေးချယ်စရာများ | ဖျူးစ်-ခလုတ် သို့မဟုတ် ဆားကစ်ဘရိတ်ကာ ဖိဒါ (feeder) | ဆားကစ်ဘရိတ်ကာများ၊ ရီလေးများ၊ မီတာတိုင်းကိရိယာများနှင့် ပိုမိုရှုပ်ထွေးသော စနစ်များ |
| လျှောက်လွှာ | မြို့ပြဓာတ်အားခွဲရုံများ၊ ထရန်စဖော်မာစခန်းများနှင့် ဓာတ်အားဖြန့်ဖြူးရေးကွင်းဆက်များ | ဓာတ်အားပေးလုပ်ငန်းသုံး ဓာတ်အားခွဲရုံများ၊ စက်မှုလုပ်ငန်းသုံး အလတ်စားဗို့အား (MV) ဆွစ်ဘုတ်များနှင့် ပိုမိုကြီးမားသော လျှပ်စစ်စနစ်များ |
RMU တစ်ခုသည် အလတ်စားဗို့အားသုံး Switchgear အားလုံးအတွက် အစားထိုးနိုင်သော ပစ္စည်းမဟုတ်ပါ။ ပရောဂျက်တစ်ခုတွင် ကျစ်လစ်သိပ်သည်းသော Ring network switching နှင့် ထရန်စဖော်မာ feeder ကာကွယ်မှု လိုအပ်သည့်အခါတွင်သာ အကောင်းဆုံးအသုံးပြုနိုင်ပါသည်။.

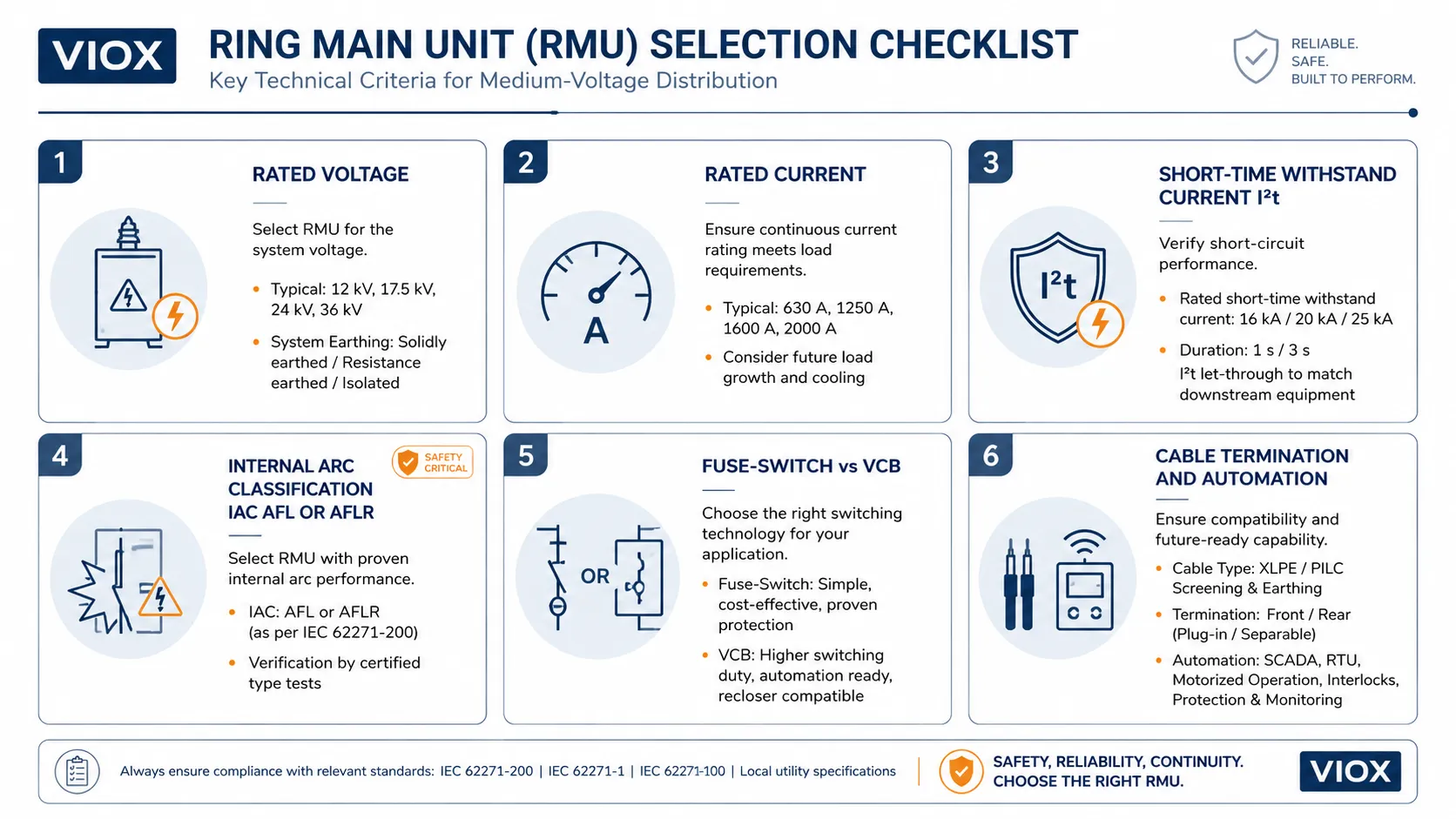

စစ်ဆေးရန် လိုအပ်သော အဓိက RMU သတ်မှတ်ချက်များ
RMU တစ်ခုကို မရွေးချယ်မီ အင်ဂျင်နီယာများနှင့် ဝယ်ယူရေးအဖွဲ့များသည် အောက်ပါအချက်များကို စစ်ဆေးသင့်ပါသည်။.
| အင္တာနက္စာမ်က္ႏွာ | What to Check | ဘာကြောင့် အရေးကြီးတာလဲ။ |
|---|---|---|
| အဆင့်သတ်မှတ်ထားသော ဗို့အား | စနစ်၏ ဗို့အားနှင့် လျှပ်ကာအဆင့် (Insulation level) | MV ကွန်ရက်၏ ဗို့အားနှင့် ဗို့အားလွန်ကဲမှု လိုအပ်ချက်များနှင့် ကိုက်ညီရမည် |
| လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ | Ring feeder နှင့် ထရန်စဖော်မာ feeder ၏ လျှပ်စီးကြောင်း (Current) | အပူလွန်ကဲမှုကို တားဆီးပေးပြီး စဉ်ဆက်မပြတ် လည်ပတ်နိုင်မှုကို အာမခံချက်ပေးသည် |
| အချိန်တိုအတွင်း ခံနိုင်ရည်ရှိသော လျှပ်စီးကြောင်း | ကွန်ရက်၏ ချို့ယွင်းမှုအဆင့် (Fault level) နှင့် ကြာချိန် | RMU သည် အကာအကွယ်စနစ်က မဖြတ်တောက်မီအထိ ချို့ယွင်းချက်လျှပ်စီးကြောင်း (fault current) ကို ခံနိုင်ရည်ရှိရမည် |
| ပြုလုပ်နိုင်စွမ်း | ချို့ယွင်းချက်ရှိနေသော အခြေအနေတွင် ပိတ်နိုင်စွမ်းရှိခြင်း | ပုံမှန်မဟုတ်သော အခြေအနေများတွင် ဘေးကင်းစွာ လျှပ်စစ်ပတ်လမ်းပြောင်းလဲခြင်းအတွက် အရေးကြီးသည် |
| ဖြတ်တောက်နိုင်စွမ်း (Breaking capability) | ဝန်လျှပ်စီးကြောင်း သို့မဟုတ် ချို့ယွင်းချက်လျှပ်စီးကြောင်းကို ဖြတ်တောက်နိုင်သည့် အဆင့်သတ်မှတ်ချက် | အဆိုပါယူနစ်သည် LBS၊ fuse-switch သို့မဟုတ် VCB အသုံးပြုမှုအပေါ် မူတည်သည် |
| လျှပ်ကာအလတ်စား | SF6၊ လေ၊ အစိုင်အခဲ၊ လေဟာနယ် သို့မဟုတ် ပေါင်းစပ်နည်းပညာ | အရွယ်အစား၊ ပြုပြင်ထိန်းသိမ်းမှု၊ ပတ်ဝန်းကျင်ဆိုင်ရာ သက်ရောက်မှုနှင့် အသုံးပြုမှုအတွက် သင့်လျော်မှုအပေါ် သက်ရောက်မှုရှိသည် |
| ကာကွယ်ရေးစနစ် | ဖျူးစ်ဖြင့်ကာကွယ်ခြင်း သို့မဟုတ် ရီလေးဖြင့်ထိန်းချုပ်သော ဘရိတ်ကာ | ထရန်စဖော်မာ ကာကွယ်ရေးနှင့် ညှိနှိုင်းဆောင်ရွက်မှု ပျော့ပြောင်းနိုင်စွမ်းကို ဆုံးဖြတ်ပေးသည် |
| ကေဘယ်လ်အဆုံးသတ်ခြင်း | ကေဘယ်ကြိုးအရွယ်အစား၊ ချိတ်ဆက်ကိရိယာအမျိုးအစား၊ စမ်းသပ်ရန်ဝင်ရောက်နိုင်မှု | တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းအတွက် အရေးကြီးသည် |
| မြေစိုက်စနစ် (Earthing arrangement) | မြေစိုက်ခလုတ်၏ သတ်မှတ်ချက်နှင့် အပြန်အလှန်လော့ခ်ချခြင်း (Interlocking) | ဘေးကင်းလုံခြုံစွာ ပြုပြင်ထိန်းသိမ်းရန်အတွက် မရှိမဖြစ်လိုအပ်သည် |
| အလိုအလျောက်စနစ် လိုအပ်ချက် | လက်ဖြင့်ထိန်းချုပ်ခြင်း၊ မော်တာဖြင့်ထိန်းချုပ်ခြင်း၊ SCADA စနစ်ဖြင့် ချိတ်ဆက်နိုင်ခြင်း | အဝေးမှထိန်းချုပ်နိုင်မှုနှင့် ချို့ယွင်းချက်များကို ပြန်လည်ပြင်ဆင်နိုင်မှုစွမ်းရည်ကို ဆုံးဖြတ်ပေးသည် |
| စံနှုန်းများနှင့် အတည်ပြုချက်များ | IEC၊ IEEE နှင့် ဒေသတွင်း လျှပ်စစ်ဓာတ်အားပေးလုပ်ငန်းဆိုင်ရာ လိုအပ်ချက်များ | ပရောဂျက်နှင့် ဒေသဆိုင်ရာ လက်ခံနိုင်မှု စံနှုန်းများနှင့် ကိုက်ညီရမည် |
ခဏတာခံနိုင်ရည်ရှိသော လျှပ်စီးကြောင်းနှင့် အပူဒဏ်ခံနိုင်မှု
RMU ဝယ်ယူရေးအတွက်၊, short-time withstand current (အချိန်တိုအတွင်း ခံနိုင်ရည်ရှိသော လျှပ်စီးကြောင်း) သည် အရေးကြီးဆုံး ဘေးကင်းလုံခြုံမှုနှင့် ယုံကြည်စိတ်ချရမှုဆိုင်ရာ ကန့်သတ်ချက်များထဲမှ တစ်ခုဖြစ်သည်။ ၎င်းသည် အထက်ပိုင်းရှိ ကာကွယ်ရေးစနစ်က ချို့ယွင်းချက်ကို မရှင်းလင်းမီအထိ RMU အနေဖြင့် အပူပိုင်းနှင့် စက်မှုပိုင်းဆိုင်ရာအရ ဖြစ်ပေါ်လာနိုင်သည့် Fault current ကို ခံနိုင်ရည်ရှိမရှိကို ဖော်ပြပေးသည်။.
အများအားဖြင့် ပရောဂျက်သတ်မှတ်ချက်များတွင် အောက်ပါတန်ဖိုးများကို ရည်ညွှန်းလေ့ရှိသည် 16 kA, 20 kA, 21 kA, သို့မဟုတ် ၂၅ က အတွက် 1 စက္ကန့် သို့မဟုတ် 3 စက္ကန့်, ၊ ၎င်းသည် ကွန်ရက်၏ Fault level နှင့် လျှပ်စစ်ဓာတ်အားပေးဌာန၏ လိုအပ်ချက်အပေါ် မူတည်သည်။ ဤတန်ဖိုးများသည် နမူနာများသာဖြစ်ပြီး၊ မှန်ကန်သော Rating ကို လက်တွေ့ကျသော Short-circuit လေ့လာမှုနှင့် ပရောဂျက်သတ်မှတ်ချက်များမှသာ ရွေးချယ်ရမည်ဖြစ်သည်။.
အခြေခံအင်ဂျင်နီယာသဘောတရားမှာ အပူစွမ်းအင်ဖြစ်သည်-
အပူဖိအား (Thermal stress) သည် I²t နှင့် အချိုးကျသည်Where:
ငါသည် Fault current ဖြစ်သည်tသည် အမှားဖြစ်ပွားသည့်ကြာချိန်ဖြစ်သည်
ဆိုလိုသည်မှာ အမှားလျှပ်စီးကြောင်း ပိုမိုများပြားခြင်း သို့မဟုတ် ဖယ်ရှားချိန် ပိုမိုကြာမြင့်ခြင်းသည် ဘတ်စ်ဘားများ၊ ခလုတ်များ၊ ကေဘယ်ကြိုးချိတ်ဆက်မှုများနှင့် အတွင်းပိုင်းလျှပ်ကူးပစ္စည်းများအပေါ် အပူဒဏ်ကို သိသိသာသာ တိုးမြှင့်စေသည်။ ထို့ကြောင့် တူညီသော ဗို့အားသတ်မှတ်ချက်ရှိသည့် RMU နှစ်ခုသည် ၎င်းတို့၏ ရေတိုခံနိုင်ရည်ရှိသော လျှပ်စီးကြောင်း (short-time withstand current) ကွာခြားပါက အစားထိုးအသုံးပြု၍ မရနိုင်ခြင်းဖြစ်သည်။.
အတွင်းပိုင်း လျှပ်စစ်မီးပွား အမျိုးအစားခွဲခြားခြင်း (Internal Arc Classification): IAC AFL နှင့် AFLR
ခေတ်မီအလတ်စားဗို့အားသုံး ခလုတ်ခုံများ (medium-voltage switchgear) အတွက်၊, အတွင်းပိုင်း လျှပ်စစ်မီးပွား အမျိုးအစားခွဲခြားခြင်း (IAC) သည် တင်ဒါများစွာတွင် အဓိကကျသော ဘေးကင်းလုံခြုံရေးလိုအပ်ချက်တစ်ခုဖြစ်သည်။ ၎င်းသည် ခလုတ်ခုံ၏ အကာအရံအတွင်း၌ အတွင်းပိုင်း လျှပ်စစ်မီးပွားဖြစ်ပေါ်လာပါက လူများကို ကာကွယ်ပေးနိုင်ရန်အတွက် ခလုတ်ခုံကို မည်သို့စမ်းသပ်ထားသည်ကို ဖော်ပြသည်။.
အသုံးများသော အမှတ်အသားပြုခြင်းဆိုင်ရာ ယုတ္တိဗေဒများမှာ-
| IAC အမှတ်အသားပြုခြင်း | အဓိပ္ပာယ် |
|---|---|
| တဲ့ | ခွင့်ပြုချက်ရရှိထားသော ဝန်ထမ်းများအတွက် ဝင်ရောက်နိုင်မှု |
| F | ရှေ့ဘက်ခြမ်းရှိ အကာအကွယ် |
| ဌ | ဘေးဘက်ခြမ်းရှိ အကာအကွယ် |
| R | နောက်ဘက်ခြမ်းရှိ အကာအကွယ် |
| AFL | ရှေ့ဘက်နှင့် ဘေးဘက်မှ ဝင်ရောက်နိုင်မှုအတွက် အတွင်းပိုင်း လျှပ်စစ်မီးပွား အမျိုးအစားခွဲခြားခြင်း |
| AFLR | ရှေ့ဘက်၊ ဘေးဘက်နှင့် နောက်ဘက်မှ ဝင်ရောက်နိုင်မှုအတွက် အတွင်းပိုင်း လျှပ်စစ်မီးပွား အမျိုးအစားခွဲခြားခြင်း |
ဥပမာအားဖြင့်၊ ပရောဂျက်တစ်ခုတွင် အောက်ပါကဲ့သို့သော internal arc classification (IAC) ပါဝင်သည့် RMU လိုအပ်နိုင်သည် - IAC AFL 20 kA/1s သို့မဟုတ် IAC AFLR 20 kA/1s, ၊ ၎င်းသည် တပ်ဆင်မည့်ပုံစံနှင့် လုပ်ငန်းဆောင်ရွက်သူများ ဝင်ရောက်နိုင်မှုအပေါ် မူတည်သည်။ ဤတန်ဖိုးများကို စဉ်းစားဆင်ခြင်မှုမရှိဘဲ ကူးယူအသုံးပြုခြင်း မပြုပါနှင့်။ လိုအပ်သော IAC အဆင့်သည် ဒေသတွင်း လျှပ်စစ်ဓာတ်အားပေးဌာန၏ စည်းမျဉ်းများ၊ အခန်းဖွဲ့စည်းပုံ၊ ဝင်ရောက်နိုင်မှု၊ မျှော်မှန်းထားသော fault level နှင့် ပရောဂျက်၏ ဘေးကင်းရေး သတ်မှတ်ချက်များအပေါ် မူတည်ပါသည်။.
ဤအချက်သည် စနစ်တကျရေးဆွဲထားသော RMU သတ်မှတ်ချက်နှင့် ယေဘုယျထုတ်ကုန်နှိုင်းယှဉ်ချက်တို့အကြား အကြီးမားဆုံး ကွာခြားချက်တစ်ခုဖြစ်သည်။ အကယ်၍ RMU ကို လုပ်ငန်းဆောင်ရွက်သူများက ကက်ဘိနက်၏ ရှေ့၊ ဘေး သို့မဟုတ် နောက်ဘက်တွင် ရပ်တည်နိုင်သည့် ကျဉ်းမြောင်းသော အိမ်တွင်းဓာတ်အားခွဲရုံတွင် တပ်ဆင်ထားပါက IAC ၏ ဦးတည်ရာနှင့် ကြာချိန်သည် အလွန်အရေးကြီးပါသည်။.
RMU စံနှုန်းများနှင့် နည်းပညာဆိုင်ရာ ကိုးကားချက်များ
RMU များသည် medium-voltage switchgear တပ်ဆင်မှုများဖြစ်သောကြောင့် ၎င်းတို့ကို low-voltage panel စံနှုန်းများထက် high-voltage switchgear နှင့် controlgear စံနှုန်းများအောက်တွင် ပုံမှန်သတ်မှတ်လေ့ရှိသည်။.
အများအားဖြင့် ကိုးကားလေ့ရှိသော စံနှုန်းများမှာ -
- IEC 62271-200 1 kV အထက်နှင့် 52 kV အထိရှိသော AC သတ္တုအကာအရံပါရှိသည့် ခလုတ်ခုံများနှင့် ထိန်းချုပ်ကိရိယာများအတွက်
- IEC 62271-1 ဗို့အားမြင့် ခလုတ်ခုံများနှင့် ထိန်းချုပ်ကိရိယာများအတွက် ယေဘုယျသတ်မှတ်ချက်များအတွက်
- IEC 62271-100 ဗို့အားမြင့် AC ဆားကစ်ဘရိတ်ကာများအတွက်
- IEC 62271-103 1 kV အထက်ရှိ ခလုတ်များအတွက်
- IEC 62271-102 AC လျှပ်စစ်ဖြတ်စက်များ (disconnectors) နှင့် မြေစိုက်ခလုတ်များအတွက်
- IEC 60282-1 ဗို့အားမြင့် ဖျူးစ်များအတွက်
- IEC 61869 တိုင်းတာရေးထရန်စဖော်မာများအတွက်
- IEC 60529 သက်ဆိုင်ရာနေရာများတွင် အကာအကွယ်ပေးသည့် အိမ် (Enclosure) ၏ ဝင်ရောက်မှုကာကွယ်ရေး အဆင့်သတ်မှတ်ချက်အတွက်
ဆောင်းပါး သို့မဟုတ် ကတ်တလောက်တွင် စံနှုန်းတစ်ခုခုကို ဖော်ပြထားရုံမျှဖြင့် RMU တစ်ခုသည် ထိုစံနှုန်းနှင့် ကိုက်ညီသည်ဟု မယူဆပါနှင့်။ ဝယ်ယူရေးအတွက် မော်ဒယ်အမှန်၊ အဆင့်သတ်မှတ်ချက် (Rating)၊ အမျိုးအစားစမ်းသပ်မှုအစီရင်ခံစာ (Type test report)၊ ပုံမှန်စမ်းသပ်မှုမှတ်တမ်းနှင့် စီမံကိန်းအတွက် လိုအပ်သော အသိအမှတ်ပြုလက်မှတ်စာရွက်စာတမ်းများကို အမြဲစစ်ဆေးပါ။.
Ring Main Unit (RMU) နှင့် ပတ်သက်၍ အဖြစ်များသော အထင်အမြင်လွဲမှားမှုများ
အထင်အမြင်လွဲမှားမှု ၁- RMU သည် ဗို့အားနိမ့်ဖြန့်ဖြူးရေးသေတ္တာ (Low-Voltage Distribution Box) နှင့် အတူတူပင်ဖြစ်သည်
RMU သည် ပုံမှန်အားဖြင့် ဗို့အားမြင့်ခလုတ်ခုံ (Medium-voltage switchgear) ဖြစ်သည်။ ဗို့အားနိမ့်ဖြန့်ဖြူးရေးသေတ္တာသည် ထရန်စဖော်မာမှ ဗို့အားလျှော့ချပြီးနောက် လျှပ်စစ်ဓာတ်အားကို ဖြန့်ဖြူးပေးခြင်းဖြစ်သည်။ ၎င်းတို့၏ တည်ဆောက်ပုံ၊ လျှပ်ကာပစ္စည်း၊ ချို့ယွင်းမှုခံနိုင်ရည်အဆင့်၊ စမ်းသပ်မှုနှင့် ဘေးကင်းရေးလိုအပ်ချက်များမှာ လုံးဝကွဲပြားခြားနားပါသည်။.
အထင်အမြင်လွဲမှားမှု ၂- RMU တိုင်းသည် လျှပ်စစ်ဓာတ်အားကို အလိုအလျောက် ပြန်လည်ပေးပို့သည်
RMU သည် ချို့ယွင်းချက်များကို ခွဲထုတ်ရန်နှင့် ပြန်လည်ပေးပို့ရန် လိုအပ်သော ခလုတ်ဖွင့်/ပိတ်နေရာများကို ပံ့ပိုးပေးသော်လည်း ပြန်လည်ပေးပို့သည့်နည်းလမ်းမှာ စနစ်အပေါ်တွင် မူတည်ပါသည်။ ၎င်းသည် လက်ဖြင့်ပြုလုပ်ခြင်း၊ အဝေးမှထိန်းချုပ်ခြင်း သို့မဟုတ် အလိုအလျောက်စနစ်ဖြင့် လုပ်ဆောင်ခြင်း ဖြစ်နိုင်သည်။.
အထင်အမြင်မှားခြင်း ၃ - Load Break Switch သည် မည်သည့် Fault ကိုမဆို ဖြတ်တောက်နိုင်သည်
Load Break Switch တစ်ခုသည် ၎င်း၏ သတ်မှတ်ချက်အတွင်း ပုံမှန် Load များကိုသာ ခွဲခြားပေးရန် ဒီဇိုင်းထုတ်ထားခြင်းဖြစ်သည်။ Fault ဖြစ်ပေါ်မှုကို ဖြတ်တောက်ရန်အတွက် ပုံမှန်အားဖြင့် Fuse သို့မဟုတ် Circuit Breaker စနစ် လိုအပ်သည်။ Fuse-switch နှင့် VCB RMU တို့ကို ရွေးချယ်ရာတွင် ဤကွာခြားချက်မှာ အရေးကြီးသည်။.
အထင်အမြင်မှားခြင်း ၄ - SF6-Free ဖြစ်တိုင်း စီမံကိန်းတိုင်းအတွက် ပိုကောင်းသည်ဟု ဆိုလိုခြင်းမဟုတ်ပါ
SF6-free သို့မဟုတ် SF6 လျှော့ချထားသော ဒီဇိုင်းများသည် ပတ်ဝန်းကျင်ထိန်းသိမ်းရေးအတွက် ဆွဲဆောင်မှုရှိနိုင်သော်လည်း နောက်ဆုံးဆုံးဖြတ်ချက်ချရာတွင် တပ်ဆင်မည့်နေရာ၊ သတ်မှတ်ချက်၊ ရရှိနိုင်မှု၊ လျှပ်စစ်ဓာတ်အားပေးလုပ်ငန်း၏ ခွင့်ပြုချက်၊ ပြုပြင်ထိန်းသိမ်းနိုင်မှုနှင့် သက်တမ်းတစ်လျှောက် လိုအပ်ချက်များကို ထည့်သွင်းစဉ်းစားရမည်ဖြစ်သည်။.
အထင်အမြင်မှားခြင်း ၅ - RMU သတ်မှတ်ချက်များသည် အားလုံးအတွက် တူညီသည်
12 kV သို့မဟုတ် 24 kV ဟု ဖော်ပြထားသော RMU နှစ်ခုသည် Rated current၊ Short-time withstand current၊ Internal arc classification၊ Cable termination စနစ်၊ ကာကွယ်ရေးစနစ်နှင့် အလိုအလျောက်လုပ်ဆောင်နိုင်စွမ်းတို့တွင် ကွဲပြားနိုင်ပါသည်။.
Ring Main Unit တစ်ခုကို မည်သို့ရွေးချယ်ရမည်နည်း
လက်တွေ့ရွေးချယ်ရာတွင် အကာအကွယ်အိမ် (Enclosure) အရွယ်အစားကိုသာမက ကွန်ရက်နှင့် ထရန်စဖော်မာ၏ လိုအပ်ချက်များမှ စတင်၍ ရွေးချယ်ပါ။.
စနစ်၏ ဗို့အားနှင့် လျှပ်ကာအဆင့် (Insulation Level) ကို အတည်ပြုပါ။
RMU ၏ ဗို့အားသတ်မှတ်ချက်နှင့် လျှပ်ကာအဆင့်ကို အလယ်အလတ်ဗို့အား (Medium-voltage) ကွန်ရက်နှင့် ကိုက်ညီအောင် ရွေးချယ်ပါ။ ပုံမှန်အားဖြင့် ဖြန့်ဖြူးရေးကွန်ရက်များသည် ဒေသအလိုက် ကွဲပြားနိုင်သဖြင့် စီမံကိန်း၏ သတ်မှတ်ချက်များနှင့် လျှပ်စစ်ဓာတ်အားပေးလုပ်ငန်း၏ လိုအပ်ချက်များအတိုင်း နောက်ဆုံးရွေးချယ်မှုကို ဆုံးဖြတ်ရမည်ဖြစ်သည်။.
ကွန်ရက်၏ ချို့ယွင်းချက်အဆင့် (Fault Level) ကို စစ်ဆေးပါ။
RMU သည် တပ်ဆင်မည့်နေရာတွင် ဖြစ်ပေါ်နိုင်သည့် ရှော့ဆားကစ် (Short-circuit) လျှပ်စီးကြောင်းနှင့် ကိုက်ညီမှုရှိရမည်။ လိုအပ်ပါက အချိန်တိုခံနိုင်ရည်ရှိသည့် လျှပ်စီးကြောင်း (Short-time withstand current)၊ ချိတ်ဆက်နိုင်စွမ်း (Making capacity) နှင့် ချို့ယွင်းချက်ကို ဖြတ်တောက်နိုင်စွမ်း (Fault interruption capability) တို့ကို စစ်ဆေးပါ။.
Feeder ပုံစံကို သတ်မှတ်ပါ။
အသုံးများသော RMU ပုံစံတွင် Ring feeder နှစ်ခုနှင့် Transformer feeder တစ်ခု ပါဝင်သည်။ ပိုမိုကြီးမားသော စီမံကိန်းများတွင် နောက်ထပ် Transformer feeder များ၊ မီတာတပ်ဆင်သည့် Panel များ၊ Bus section လုပ်ဆောင်ချက်များ သို့မဟုတ် တိုးချဲ့နိုင်သော Module များ လိုအပ်နိုင်သည်။.
Fuse-switch သို့မဟုတ် Circuit Breaker ကာကွယ်မှုစနစ်ကို ရွေးချယ်ပါ။
Transformer feeder များအတွက် Fuse-switch ပါသော RMU များကို အသုံးများသည်။ Relay ကာကွယ်မှု၊ အဝေးမှဖြတ်တောက်ခြင်း (Remote tripping)၊ ချို့ယွင်းချက်ကို ဖြေရှင်းပြီးနောက် ပြန်လည်အသုံးပြုနိုင်ခြင်း သို့မဟုတ် ပိုမိုပြောင်းလွယ်ပြင်လွယ်ရှိသော ညှိနှိုင်းဆောင်ရွက်မှု လိုအပ်သည့်နေရာများတွင် Circuit Breaker ပါသော RMU များကို ပိုမိုနှစ်သက်ကြသည်။.
5. လျှပ်ကာအမျိုးအစားကို ရွေးချယ်ခြင်း
စီမံကိန်းလိုအပ်ချက်များ၊ ပတ်ဝန်းကျင်ဆိုင်ရာမူဝါဒ၊ နေရာအကျယ်အဝန်း၊ ရရှိနိုင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းနိုင်မှုတို့အပေါ် မူတည်၍ SF6၊ လေဖြင့်လျှပ်ကာပြုလုပ်ထားသော (air-insulated)၊ အစိုင်အခဲလျှပ်ကာ (solid-insulated) သို့မဟုတ် လေဟာနယ်အခြေခံ (vacuum-based) ဒီဇိုင်းများကို ရွေးချယ်ပါ။.
6. ကေဘယ်ကြိုးနှင့် တပ်ဆင်မှုဆိုင်ရာ လိုအပ်ချက်များကို စစ်ဆေးခြင်း
ကေဘယ်ကြိုးဝင်ရောက်မည့် ဦးတည်ချက်၊ ကေဘယ်ကြိုးချိတ်ဆက်မှုအမျိုးအစား၊ စမ်းသပ်ရန်ဝင်ရောက်နိုင်မှု၊ ကေဘယ်ကြိုးအခန်း၏ နေရာလွတ်၊ ဂလန်းပြား (gland plate) ဒီဇိုင်း၊ တပ်ဆင်မည့်ပတ်ဝန်းကျင်နှင့် မြေချစနစ် (earthing arrangement) တို့ကို စစ်ဆေးအတည်ပြုပါ။.
7. လက်ဖြင့်လုပ်ဆောင်ခြင်း သို့မဟုတ် အလိုအလျောက်လုပ်ဆောင်ခြင်းကို ဆုံးဖြတ်ခြင်း
ကွန်ရက်တွင် အဝေးမှထိန်းချုပ်ပြောင်းလဲခြင်း (remote switching) သို့မဟုတ် ဝန်ဆောင်မှုကို ပိုမိုမြန်ဆန်စွာ ပြန်လည်ရရှိစေရန် လိုအပ်ပါက မော်တာဖြင့်လည်ပတ်သော ယန္တရားများ၊ ဆက်သွယ်ရေးအင်တာဖေ့စ်များ၊ ချို့ယွင်းချက်ပြသသည့်ကိရိယာများ၊ ကာကွယ်ရေးရီလေးများ (protection relays) နှင့် SCADA စနစ်နှင့် ကိုက်ညီမှုရှိစေရန် သတ်မှတ်ပေးပါ။.
RMU တစ်ခုကို နည်းပညာရှင်တစ်ဦးကဲ့သို့ မည်သို့ခွဲခြမ်းစိတ်ဖြာမည်နည်း
နည်းပညာရှင် သို့မဟုတ် အင်ဂျင်နီယာတစ်ဦးသည် RMU တစ်ခုထံသို့ ရောက်ရှိလာသောအခါ၊ အမည်ပြား (nameplate) သည် အစပြုရာသာ ဖြစ်သည်။ အမှန်တကယ် လုပ်ဆောင်ချက်ဆိုင်ရာ ယုတ္တိဗေဒမှာ တစ်လိုင်းပုံစံပြဇယား (one-line diagram)၊ ကေဘယ်ကြိုးလမ်းကြောင်းများ၊ ခလုတ်အနေအထားများ၊ ကာကွယ်ရေးကိရိယာများနှင့် အရန်ဆားကစ်များတွင် တည်ရှိသည်။.
ဤအကွက်စဉ်တန်းကို အသုံးပြုပါ-
| အဆင့် | What to Check | ဘာကြောင့် အရေးကြီးတာလဲ။ |
|---|---|---|
| 1. ရင်းမြစ်နှစ်ခုလုံးကို ခွဲခြားသတ်မှတ်ပါ | လာမည့် Ring feeder များသည် မည်သည့်နေရာမှ လာသနည်း။ | အမှန်တကယ် လျှပ်စစ်ပေးပို့သည့် လမ်းကြောင်းများကို အတည်ပြုပေးသည် |
| 2. ပုံမှန်အားဖြင့် ပွင့်နေသည့်နေရာ (Normal open point) ကို ရှာဖွေပါ | မည်သည့်ခလုတ်သည် ပုံမှန်အားဖြင့် ပွင့်နေသနည်း။ | Ring စနစ်ကို မည်သို့လည်ပတ်သည်ကို ရှင်းပြသည် |
| 3. ဝင်လာသော လျှပ်စစ်လမ်းကြောင်းများနှင့် ထွက်သွားသော လျှပ်စစ်လမ်းကြောင်းများကို ခွဲခြားပါ | မည်သည့်ဖိဒါ (feeders) များက ဖြတ်သန်းသွားပြီး မည်သည့်ဖိဒါများက ထရန်စဖော်မာ သို့မဟုတ် ဝန်အား (loads) များသို့ ပေးပို့သနည်း။ | မှားယွင်းသော ဆားကစ်ကို ခလုတ်ဖွင့်/ပိတ်ခြင်းမှ ကာကွယ်ပေးသည်။ |
| 4. ကာကွယ်ရေးကိရိယာများကို စစ်ဆေးပါ။ | ဖျူးစ်-ခလုတ် (Fuse-switch)၊ VCB၊ CT၊ ရီလေး (relay)၊ မြေကြီးယိုစိမ့်မှု ရှာဖွေရေးကိရိယာ (earth-fault detection)။ | ချို့ယွင်းချက်များကို မည်သို့ဖြေရှင်းသည်ကို ဆုံးဖြတ်ပေးသည်။ |
| 5. ချို့ယွင်းချက်အား ခွဲထုတ်သည့်လမ်းကြောင်းကို ရှာဖွေပါ။ | ကေဘယ်ကြိုး ချို့ယွင်းချက်ကို မည်သည့်ကိရိယာနှစ်ခုက ခွဲထုတ်ပေးသနည်း။ | ဘေးကင်းပြီး မြန်ဆန်သော ပြန်လည်ပြင်ဆင်မှုကို အထောက်အကူပြုသည်။ |
| 6. အရန်စနစ်များကို စစ်ဆေးခြင်း | PT/VT၊ ဘက်ထရီ၊ DTU/RTU နှင့် ဆက်သွယ်ရေးစနစ်များ | လျှပ်စစ်မီးပြတ်တောက်ချိန်တွင် အလိုအလျောက်စနစ် အလုပ်လုပ်နိုင်မည့်အခြေအနေကို ဆုံးဖြတ်ပေးသည် |
| 7. ကေဘယ်ကြိုးချိတ်ဆက်မှုများကို စစ်ဆေးခြင်း | ကေဘယ်ခေါင်းများ၊ ချိတ်ဆက်ကိရိယာများ၊ မြေချခြင်း၊ အစိုဓာတ်နှင့် တံဆိပ်ကပ်ခြင်းများ | Switch tank အပြင်ဘက်ရှိ အဖြစ်များသော ချို့ယွင်းချက်နေရာများကို ရှာဖွေပေးသည် |
ဤအချက်သည် RMU တစ်ခုကို မြင်ဖူးရုံနှင့် နားလည်သဘောပေါက်ခြင်းကြားရှိ ကွာခြားချက်ဖြစ်သည်။ ဗီရိုတစ်ခု၏ အရှေ့ဘက်ကို ကြည့်လိုက်လျှင် မှန်ကန်နေသယောင်ရှိနိုင်သော်လည်း အမှန်တကယ်အန္တရာယ်မှာ ကေဘယ်ခန်း၊ အရန်လျှပ်စစ်စနစ် သို့မဟုတ် ခေတ်နောက်ကျနေသော Single line diagram ထဲတွင် ရှိနေနိုင်သည်.
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
Ring Main Unit ဆိုသည်မှာ အဘယ်နည်း။
Ring main unit ဆိုသည်မှာ ring distribution network များတွင် အသုံးပြုသော compact medium-voltage switchgear တပ်ဆင်မှုတစ်ခုဖြစ်သည်။ ၎င်းတွင် ပုံမှန်အားဖြင့် ring feeder switch များ၊ fuse-switch သို့မဟုတ် circuit breaker ဖြင့် ကာကွယ်ထားသော transformer feeder တို့ ပါဝင်သည်။.
RMU ဆိုသည်မှာ အဘယ်နည်း။
RMU ဆိုသည်မှာ Ring Main Unit (လက်စွပ်ပုံစံ လျှပ်စစ်ဖြန့်ဖြူးရေးယူနစ်).
လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးတွင် RMU ဆိုသည်မှာ အဘယ်နည်း။
လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးတွင် RMU ဆိုသည်မှာ ring feeder များကို ချိတ်ဆက်ရန်၊ cable အပိုင်းများကို ခွဲထုတ်ရန်နှင့် distribution transformer များသို့ လျှပ်စစ်ဓာတ်အား ပို့လွှတ်ရန် အသုံးပြုသော medium-voltage switching နှင့် protection unit တစ်ခုဖြစ်သည်။.
Ring main unit ၏ အလုပ်လုပ်ပုံနိယာမမှာ အဘယ်နည်း။
RMU သည် medium-voltage feeder များကို ring network တစ်ခုအတွင်း ချိတ်ဆက်ပေးခြင်းဖြင့် အလုပ်လုပ်သည်။ feeder အပိုင်းတစ်ခုခုတွင် ချို့ယွင်းမှုဖြစ်ပေါ်ပါက၊ network ဒီဇိုင်းပေါ်မူတည်၍ ချို့ယွင်းနေသောအပိုင်းကို ခွဲထုတ်နိုင်ပြီး ကောင်းမွန်နေသော network အပိုင်းကို ring ၏ အခြားတစ်ဖက်မှတစ်ဆင့် လျှပ်စစ်ဓာတ်အား ဆက်လက်ပေးပို့နိုင်သည်။.
Transformer တွင် RMU ဆိုသည်မှာ အဘယ်နည်း။
RMU ကို များသောအားဖြင့် distribution transformer ၏ medium-voltage ဘက်တွင် တပ်ဆင်လေ့ရှိသည်။ ၎င်းသည် transformer feeder ကို switching နှင့် protection ပြုလုပ်ပေးသော်လည်း transformer ၏ အစိတ်အပိုင်းတစ်ခုတော့ မဟုတ်ပါ။.
RMU တစ်ခု၏ အဓိကအစိတ်အပိုင်းများမှာ အဘယ်နည်း။
RMU ၏ အဓိကအစိတ်အပိုင်းများတွင် Load break switches၊ fuse-switch units သို့မဟုတ် circuit breakers များ၊ busbars များ၊ earthing switches များ၊ cable compartments များ၊ operating mechanisms များ၊ protection relays များ နှင့် insulation systems များ ပါဝင်သည်။.
RMU နှင့် switchgear အကြား ကွာခြားချက်မှာ အဘယ်နည်း။
RMU ဆိုသည်မှာ ring distribution networks နှင့် transformer feeders များအတွက် အဓိကဒီဇိုင်းထုတ်ထားသော medium-voltage switchgear အမျိုးအစားတစ်ခုဖြစ်သည်။ ရိုးရာ switchgear များမှာ ပိုမိုကြီးမားပြီး modular ပိုဆန်ကာ primary နှင့် secondary distribution လုပ်ငန်းစဉ်များတွင် ပိုမိုကျယ်ပြန့်စွာ အသုံးပြုကြသည်။.
RMU ကို low voltage သို့မဟုတ် medium voltage တွင် အသုံးပြုပါသလား။
RMU ကို ပုံမှန်အားဖြင့် medium-voltage distribution တွင် အသုံးပြုသည်။ ၎င်းကို low-voltage distribution boards၊ consumer units သို့မဟုတ် panelboards များနှင့် ရောထွေးမနေသင့်ပါ။.
RMU သည် SF6 ဓာတ်ငွေ့ကို အသုံးပြုပါသလား။
RMU အများစုသည် SF6 ဓာတ်ငွေ့ကို insulation အဖြစ် အသုံးပြုကြသော်လည်း အားလုံးတော့မဟုတ်ပါ။ Air-insulated၊ solid-insulated၊ vacuum နှင့် hybrid RMU ဒီဇိုင်းများလည်း ရှိပါသည်။ မှန်ကန်သော insulation အမျိုးအစားသည် စီမံကိန်းလိုအပ်ချက်နှင့် ထုတ်လုပ်သူ၏ ဒီဇိုင်းအပေါ် မူတည်ပါသည်။.
RMU တစ်ခုသည် ချို့ယွင်းချက်တစ်ခုကို အလိုအလျောက် ဖြတ်တောက်နိုင်ပါသလား။
အချို့သော အလိုအလျောက်စနစ်ပါဝင်သည့် RMU များသည် မော်တာယန္တရားများ၊ ရီလေးများ၊ ဆက်သွယ်ရေးစနစ်နှင့် ဖြန့်ဖြူးရေး အလိုအလျောက်စနစ်များ တပ်ဆင်ထားပါက အဝေးမှ သို့မဟုတ် အလိုအလျောက် ချို့ယွင်းချက်ဖြတ်တောက်ခြင်းကို လုပ်ဆောင်နိုင်ပါသည်။ အခြေခံ RMU များမှာမူ လက်ဖြင့် လုပ်ဆောင်ရန် လိုအပ်နိုင်ပါသည်။.
Related Reading
- Busbar
- Cable lug (ကေဘယ်ကြိုးဆက်ကြောင်း) နှင့်ပတ်သက်သည့် နည်းပညာဆိုင်ရာ အကြောင်းအရာများ
- လျှပ်စစ်ဆိုင်ရာ ဖော်မြူလာများနှင့် ရှော့ဖြစ်ခြင်း (Short-circuit) ဆိုင်ရာ အခြေခံသဘောတရားများ
- အောက်ဘက်ရှိ LV panel များအတွက် Surge protection hub (ဗို့အားမြင့်တက်မှုကာကွယ်ရေးစနစ်)
- LV-side (ဗို့အားနိမ့်ဘက်) နှိုင်းယှဉ်ချက်အတွက် ဖြန့်ဖြူးရေးသေတ္တာ (Distribution box) လမ်းညွှန်
