직접적인 답변: 릴레이 코일 전압 용어는 무엇을 의미하는가?
릴레이 코일 전압은 제품 라벨에 인쇄된 전압만을 의미하지 않습니다. 릴레이에는 동작 전압, 복귀 전압, 유지 전압이 있습니다. 이 값들은 릴레이가 언제 작동하고, 언제 해제되며, 전압 변동 상황에서 통전 상태를 유지할 수 있는지 설명합니다.
정격 코일 전압은 릴레이가 설계된 공칭 제어 전압입니다. 동작 전압은 릴레이가 작동하기 위해 필요한 최소 전압입니다. 복귀 전압은 릴레이가 해제되는 기준 이하의 전압입니다. 유지 전압은 릴레이가 이미 작동한 후 통전 상태를 유지하기 위해 필요한 최소 전압입니다.
주요 내용
- 24V 릴레이가 작동하기 위해 항상 정확히 24V가 필요한 것은 아니지만, 동작 전압을 초과할 만큼 충분한 전압을 공급받아야 합니다.
- 유지 전압은 일반적으로 동작 전압보다 낮으므로, 릴레이는 정지 상태에서 작동을 시작하기에 부족한 전압에서도 통전 상태를 유지할 수 있습니다.
- 복귀 전압은 제어 신호가 제거된 후 릴레이가 확실하게 해제되어야 할 때 중요합니다.
- 긴 제어 배선, 약한 전원 공급 장치, 과부하된 24V DC 회로 또는 잘못된 AC/DC 코일 선택은 릴레이 채터링이나 작동 불능을 유발할 수 있습니다.
- 최종 값은 릴레이 데이터시트에 따라 다르므로, 모든 릴레이 브랜드에 동일한 픽업 또는 드롭아웃 전압이 적용된다고 가정하지 마십시오.
릴레이 코일 전압 용어 요약
| 기 | 의미 | 왜 중요한가 |
|---|---|---|
| 정격 코일 전압 | 코일이 설계된 공칭 전압 | 12V, 24V, 110V, 120V, 230V 또는 240V 릴레이를 선택할 때 사용하는 주요 값 |
| 픽업 전압 / 작동 전압 | 릴레이가 안정적으로 작동하는 최소 전압 | 전압 강하나 전원 부족으로 인해 풀인(pull-in)이 되지 않을 때 중요함 |
| 드롭아웃 전압 / 복귀 전압 | 릴레이가 복귀(release)되는 기준 전압 | 리셋 동작 및 원치 않는 유지(hold-in) 상태에 영향을 미침 |
| 유지 전압 / 최소 유지 전압 | 픽업(pick-up) 후 릴레이의 여자 상태를 유지하기 위해 필요한 최소 전압 | 낮은 전압에서도 릴레이가 켜진 상태를 유지할 수 있는 이유를 설명함 |
| 최대 허용 전압 | 릴레이가 허용 범위 내에서 견딜 수 있는 최대 코일 전압 | 과열 및 코일 손상 방지 |
| 코일 전압 허용 오차 | 정격 전압을 기준으로 허용되는 작동 범위 | 불안정한 전원 공급 장치 및 제어 변압기에 중요 |
일반적인 공급 전압에 따른 타이머 릴레이 전압 선택은 VIOX의 타이머 릴레이 전압 선택 가이드를 참조하십시오.
정격 코일 전압: 릴레이에 인쇄된 번호
정격 코일 전압은 릴레이 코일의 공칭 제어 전압입니다. 일반적인 예는 다음과 같습니다:
- 12V 직류
- 24V DC
- 24V AC
- 110V AC
- 120V AC
- 220V AC
- 230V AC
- 240V AC
이는 구매자가 가장 먼저 확인하는 값이지만, 이것이 전부는 아닙니다. 24V DC로 표시된 릴레이는 24V DC 제어 회로용으로 설계되었지만, 데이터시트에는 해당 값에 대한 허용 작동 범위가 정의되어 있을 수 있습니다.
부하 전압만 일치시켜 릴레이를 선택하지 마십시오. 코일 전압은 제어 코일에 인가되는 전압입니다. 접점 정격은 릴레이 접점이 스위칭할 수 있는 전압 및 전류를 의미합니다. 이들은 릴레이의 서로 다른 부분입니다.
픽업 전압(Pick-Up Voltage): 릴레이가 작동하지 않는 이유
작동 전압이라고도 하는 픽업 전압은 릴레이 아마추어가 움직여 접점을 닫거나 전환하는 데 필요한 최소 전압입니다.
코일에 픽업 전압 미만이 인가되면 릴레이는 다음과 같은 상태가 될 수 있습니다:
- 투입 실패
- 느린 투입
- 채터링(진동)
- 버징(웅웅거리는 소음)
- 무부하 상태에서만 작동
- 벤치 테스트에서는 정상이나 실제 제어반에서 작동 실패
이는 긴 케이블 배선, 규격 미달 전선, 전원 공급 장치 과부하, 또는 동일 전원에 너무 많은 릴레이 코일과 솔레노이드가 연결된 24V DC 제어 회로에서 흔히 발생합니다.
예시: 긴 제어 케이블에 연결된 24V 릴레이
긴 케이블 끝에 24V DC 릴레이가 설치되어 있다고 가정합니다. 제어반에서의 전원 공급은 24V로 측정되지만, 다른 부하가 작동하면 릴레이 코일에는 19V만 도달합니다.
릴레이의 동작 전압(pick-up voltage)이 코일 단자의 실제 전압보다 높으면 릴레이가 안정적으로 작동하지 않습니다. 해결책은 먼저 “다른 릴레이로 교체”하는 것이 아닙니다. 작동 중 릴레이 코일의 전압을 측정하고, 케이블 규격, 전원 공급 장치 용량, 단자 연결 상태 및 부하 전류를 확인하십시오.
복귀 전압(Drop-Out Voltage): 릴레이가 해제되는 시점
복귀 전압은 해제 전압이라고도 하며, 릴레이가 정상 상태로 돌아가는 기준이 되는 전압 이하의 값을 의미합니다.
이는 다음과 같은 경우에 중요합니다:
- 전원이 차단되었을 때 릴레이가 즉시 해제되어야 하는 경우
- 제어 회로에 잔류 전압이 남아 있는 경우
- PLC 출력에서 미세 전류가 누설됨
- RC 스너버나 서지 억제기가 코일에 전압을 유지함
- 릴레이가 예상보다 더 오래 여자 상태로 유지됨
코일 전압이 복귀 전압(drop-out voltage) 아래로 떨어지지 않으면, 릴레이가 계속 여자 상태로 있거나 천천히 해제될 수 있습니다. 이는 제어 신호는 OFF로 보이지만 릴레이 접점은 닫힌 상태로 유지되는 혼란스러운 고장 증상을 유발할 수 있습니다.
유지 전압(Holding Voltage): 낮은 전압에서도 릴레이가 켜진 상태를 유지하는 이유
유지 전압은 릴레이가 일단 작동(pull-in)한 후 여자 상태를 유지하는 데 필요한 최소 전압입니다. 일반적으로 복귀 전압보다 낮은데, 이는 아마추어를 닫힌 상태로 유지하는 데 필요한 자기력이 정지 상태에서 끌어당기는 데 필요한 힘보다 작기 때문입니다.
물리적인 이유는 자기 공극(magnetic air gap) 때문입니다. 릴레이가 작동하기 전에는 아마추어가 열려 있어 자기 회로의 공극이 크고 자기 저항이 높습니다. 코일이 아마추어를 끌어당기려면 더 강한 자기장, 즉 더 높은 전류와 전압이 필요합니다. 릴레이가 작동한 후에는 아마추어가 닫혀 공극이 매우 작아지고 자기 저항이 급격히 감소하므로, 릴레이를 닫힌 상태로 유지하는 데 훨씬 적은 코일 에너지만 필요합니다.
이는 현장에서 흔히 관찰되는 현상을 설명합니다:
- 릴레이는 낮은 전압에서는 작동(pull-in)하지 않지만
- 일단 여자되면 전압이 떨어져도 작동 상태를 유지할 수 있습니다.
유지 전압(Holding voltage)은 불안정한 전원 공급 장치, 배터리 백업 제어 회로, 그리고 모터, 솔레노이드 또는 접촉기가 작동할 때 전압 강하가 발생하는 시스템에서 중요합니다.
픽업 전압(Pick-Up Voltage) 대 유지 전압(Holding Voltage)
| 상태 | 픽업 전압 | 유지 전압 |
|---|---|---|
| 전압 인가 전 릴레이 상태 | 전원 차단됨 | 이미 전원 인가됨 |
| 필수 동작 | 아마추어 당김 | 아마추어 유지 |
| 일반적인 관계 | 더 높음 | Lower |
| 고장 증상 | 릴레이 미작동 | 전압 강하 중 릴레이 탈락(drop-out) 발생 |
| 일반적인 원인 | 전압 강하, 전원 공급 부족, 잘못된 코일 전압 | 전원 공급 일시 저하, 제어 변압기 과부하, 단자 풀림 |
타이머 릴레이, 접촉기(contactor), 솔레노이드가 포함된 제어 회로에서는 두 값 모두 중요합니다. 테스트 중에는 정상적으로 작동하던 릴레이라도 부하 작동 시 제어 전압이 떨어지면 탈락할 수 있습니다.

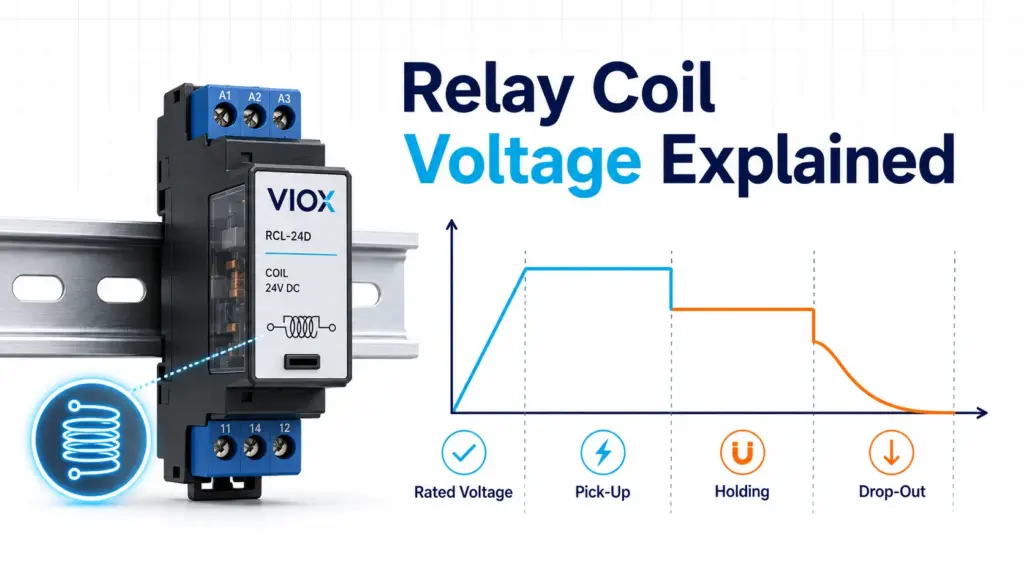

릴레이의 한 주기를 전압 타임라인으로 생각하십시오. 코일은 0V에서 시작합니다. 전압이 픽업(pick-up) 임계값을 넘어서면 아마추어가 당겨지고 접점 상태가 변경됩니다. 릴레이가 닫힌 후에는 전압이 유지(holding) 임계값 이상으로 유지되는 한 어느 정도의 전압 감소를 견딜 수 있습니다. 제어 신호가 제거되고 코일 전압이 탈락(drop-out) 임계값 아래로 떨어지면 릴레이가 해제되어 정상 접점 위치로 복귀합니다.
AC 코일 대 DC 코일: 상호 교체 사용 금지
AC 및 DC 릴레이 코일은 릴레이가 AC/DC 범용 입력용으로 특별히 설계되지 않은 경우 상호 교환할 수 없습니다.
| 코일 유형 | 주요 동작 특성 | 일반적인 실수 |
|---|---|---|
| DC 코일 | 직류용으로 설계되었으며 일부 설계에서는 극성을 고려해야 함 | DC 코일에 AC를 인가할 경우 |
| AC 코일 | 교류 및 AC 주파수에서의 자기적 동작을 위해 설계됨 | AC 코일에 DC를 인가할 경우 |
| 범용 AC/DC 코일 | 더 넓은 입력 범위 사용을 위한 내부 전자 회로 설계 | 모든 최신 릴레이가 범용이라고 가정 |
잘못된 코일 유형을 사용하면 웅웅거림, 과열, 투입 실패 또는 코일 손상이 발생할 수 있습니다. 전압 수치뿐만 아니라 정확한 코일 표시를 항상 확인하십시오.
제어 회로의 전압 강하
전압 강하는 릴레이가 안정적으로 투입되지 않는 가장 일반적인 원인 중 하나입니다.
가능한 원인은 다음과 같습니다:
- 긴 배선 구간
- 규격 미달의 제어 케이블
- 약한 24V DC 전원 공급 장치
- 하나의 제어 전원에 과도한 부하 연결
- 느슨한 단자
- PLC 트랜지스터 출력단의 전압 강하
- 부하 시 AC 제어 변압기의 전압 저하(Sag)
저전압 제어 회로의 경우, 회로가 작동 중일 때 릴레이 코일 단자에서 전압을 측정하십시오. 전원 공급 장치에서만 측정하면 문제를 놓칠 수 있습니다.
현장 사례: 24V DC 컨베이어 패널의 50m 제어 케이블
일반적인 패널 문제 해결 사례로, 긴 컨베이어 라인 끝단에 설치된 24V DC 릴레이가 있습니다. 제어 전원 공급 장치는 캐비닛 내부에서 24V로 측정되므로 정상으로 보입니다. 그러나 컨베이어 솔레노이드와 표시등이 동시에 작동하면 케이블 저항, 공통 복귀 배선 및 단자 전압 강하로 인해 먼 끝단에 있는 릴레이 코일에는 더 낮은 전압이 인가됩니다.
벤치 테스트에서는 릴레이가 정상 작동하지만, 기계에 설치하면 채터링이 발생하거나 작동하지 않습니다. 차이점은 벤치 테스트는 이상적인 배선 상태에서 릴레이를 점검하는 반면, 기계 테스트는 실제 픽업 전압 마진을 노출한다는 것입니다. 실질적인 해결책은 최악의 작동 순간에 A1/A2 또는 코일 단자 양단에서 직접 전압을 측정한 다음, 배선, 전원 공급 장치 용량, 단자 연결 또는 릴레이 코일 전압 선택을 수정하는 것입니다.
릴레이 채터링: 전압이 주된 원인인 경우가 많음
릴레이 채터링이란 릴레이가 빠르게 붙었다 떨어졌다를 반복하는 현상을 의미합니다. 윙윙거리는 소리나 딸깍거리는 소리가 날 수 있습니다.
일반적인 전압 관련 원인:
| 증상 | 예상되는 전압 원인 |
|---|---|
| 릴레이에서 윙윙거리는 소리는 나지만 접점이 붙지 않음 | 코일 전압이 픽업 전압보다 낮음 |
| 릴레이가 붙었다가 다시 떨어짐 | 공급 전압이 유지 전압 아래로 떨어짐 |
| 제어 출력이 꺼진 후에도 릴레이가 계속 켜져 있음 | 코일 전압이 드롭아웃 전압 이상으로 유지됨 |
| 릴레이 과열 | 잘못된 코일 전압 또는 과전압 |
| 릴레이 단독으로는 작동하나 다른 부하와 함께 사용 시 실패함 | 전원 공급 장치나 변압기가 전체 부하를 감당하지 못함 |
기계적 마모, 먼지, 진동 및 접점 문제도 릴레이 문제를 일으킬 수 있으나, 코일 전압은 측정이 용이하므로 가장 먼저 확인해야 함.
타이머 릴레이 코일 전압: 무엇이 다른가?
타이머 릴레이는 코일/제어 입력과 전자 타이밍 회로를 모두 포함할 수 있습니다. 이로 인해 일부 애플리케이션에서는 단순한 전자 기계식 릴레이보다 전압 선택에 더 민감합니다.
타이머 릴레이를 선택할 때 다음 사항을 확인하십시오:
- 정격 제어 전압
- AC 또는 DC 입력 유형
- 허용 전압 범위
- 리셋 전압 또는 해제 동작
- 트리거 입력 전압
- 소비 전력
- 출력 접점 정격
- 전압 변동 시 타이밍 정확도
타이머 릴레이가 예기치 않게 리셋되는 경우, 문제는 타이밍 기능이 아닐 수 있습니다. 제어 전압이 릴레이의 작동 범위를 벗어나 저하되고 있을 가능성이 있습니다.
제품 선택은 VIOX의 타이머 릴레이 제품 페이지를 참조하십시오. 그리고 올바른 타이머 릴레이 선택 방법.
현장에서 릴레이 코일 전압을 확인하는 방법
안전한 전기 테스트 관행을 준수하고 현장 규정을 따르십시오. 회로가 통전 중인 제어반 내부에 있는 경우, 자격을 갖춘 인원이 측정해야 합니다.
현장 점검 순서:
- 코일 표시 사항(AC, DC, 전압 값 및 단자 라벨)을 확인하십시오.
- 전원 공급 장치에서 공급 전압을 측정하십시오.
- 작동 중 릴레이 코일 단자에서 직접 전압을 측정하십시오.
- 측정된 전압을 데이터시트의 작동 범위와 비교하십시오.
- 다른 부하가 통전되는 순간의 전압을 확인하십시오.
- 단자, 전선 규격, 제어 변압기 및 전원 공급 장치 부하를 점검하십시오.
- PLC 출력, 센서 또는 서프레서가 코일에 잔류 전압을 남기는지 확인하십시오.
가장 유용한 측정값은 일반적으로 무부하 공급 전압이 아닙니다. 릴레이가 작동해야 할 때 릴레이 코일에 걸리는 전압입니다.
일반적인 선택 실수
| 실수 | 결과 |
|---|---|
| 릴레이 코일 전압과 부하 전압의 매칭 | 잘못된 릴레이 선정 |
| 픽업 전압(동작 전압) 무시 | 릴레이가 안정적으로 동작하지 않음 |
| 드롭아웃 전압(복귀 전압) 무시 | 릴레이가 확실하게 복귀하지 않음 |
| 유지 전압 무시 | 전압 강하 시 릴레이가 차단됨 |
| AC 코일을 DC에 사용하거나 DC 코일을 AC에 사용함 | 웅웅거리는 소음, 과열 또는 코일 손상 |
| 전원 공급 장치에서만 측정함 | 릴레이 단자에서의 전압 강하를 놓침 |
| 릴레이 해제 동작을 확인하지 않고 서지 억제기를 추가함 | 릴레이가 느리게 해제되거나 계속 여자 상태로 유지될 수 있음 |
| 모든 24V 릴레이가 동일하게 동작한다고 가정함 | 데이터시트마다 동작 범위가 다를 수 있습니다. |
자주 묻는 질문
릴레이 정격 코일 전압이란 무엇입니까?
정격 코일 전압은 12V DC, 24V DC, 120V AC 또는 230V AC와 같이 릴레이 코일이 수신하도록 설계된 공칭 전압입니다.
릴레이의 픽업 전압이란 무엇입니까?
픽업 전압은 릴레이가 작동하여 비여자 상태에서 접점 상태를 변경하는 데 필요한 최소 전압입니다.
릴레이의 드롭아웃 전압이란 무엇입니까?
드롭아웃 전압은 릴레이가 해제되어 정상 상태로 복귀하는 기준이 되는 전압 이하의 값을 의미합니다.
릴레이의 유지 전압이란 무엇입니까?
유지 전압(Holding voltage)은 릴레이가 일단 작동(pull-in)된 후 계속해서 여자 상태를 유지하기 위해 필요한 최소 전압입니다. 이는 일반적으로 동작 전압(pick-up voltage)보다 낮습니다.
릴레이가 왜 작동(pull-in)하지 않습니까?
가능한 원인으로는 낮은 코일 전압, 잘못된 AC/DC 코일 유형, 제어 배선의 전압 강하, 전원 공급 장치 출력 부족, 단자 풀림 또는 릴레이 코일 손상 등이 있습니다.
릴레이에서 왜 채터링(chattering) 현상이 발생합니까?
릴레이 채터링은 코일 전압이 동작 또는 유지 임계값 근처에 있을 때 자주 발생합니다. 릴레이가 작동하면 전압이 떨어지고, 이로 인해 다시 복귀하는 현상이 반복됩니다.
24V DC 릴레이를 24V AC에서 사용할 수 있습니까?
아니요, 릴레이 데이터시트에 해당 코일이 AC/DC 입력을 지원한다고 명시되어 있지 않은 한 사용할 수 없습니다. AC 코일과 DC 코일은 설계 방식이 다릅니다.
전원을 차단했는데도 왜 릴레이가 계속 여자 상태를 유지합니까?
코일에는 누설 전류, 저장된 에너지, 억제 회로 또는 잘못된 배선으로 인해 잔류 전압이 남아 있을 수 있습니다. 전압이 복귀 전압(drop-out voltage) 이상으로 유지되면 릴레이가 해제되지 않을 수 있습니다.
유지 전압(holding voltage)은 동작 전압(pick-up voltage)과 동일합니까?
아닙니다. 동작 전압은 릴레이를 정지 상태에서 작동시키기 위해 필요합니다. 유지 전압은 릴레이가 이미 작동한 후 통전 상태를 유지하기 위해 필요합니다.
올바른 릴레이 코일 전압을 어떻게 선택합니까?
릴레이 코일을 제어 회로 전압 및 AC/DC 유형에 맞추고, 동작 전압, 복귀 전압, 허용 전압 범위, 소비 전력 및 실제 배선에서의 전압 강하를 확인하십시오.
결론
릴레이 코일 전압은 단순한 라벨 값 그 이상입니다. 정격 전압은 릴레이가 설계된 제어 전원을 나타내지만, 동작 전압, 복귀 전압 및 유지 전압은 실제 회로에서 릴레이가 어떻게 작동하는지를 설명합니다.
릴레이가 작동하지 않거나, 채터링이 발생하거나, 과열되거나, 계속 통전 상태이거나, 예기치 않게 리셋되는 경우 실제 작동 조건에서 코일 단자의 전압을 측정하십시오. 많은 제어반에서 문제는 릴레이 접점이나 타이밍 기능이 아닙니다. 문제는 릴레이가 작동해야 하는 순간에 릴레이에 인가되는 코일 전압입니다.
