RCBO 표준 정의

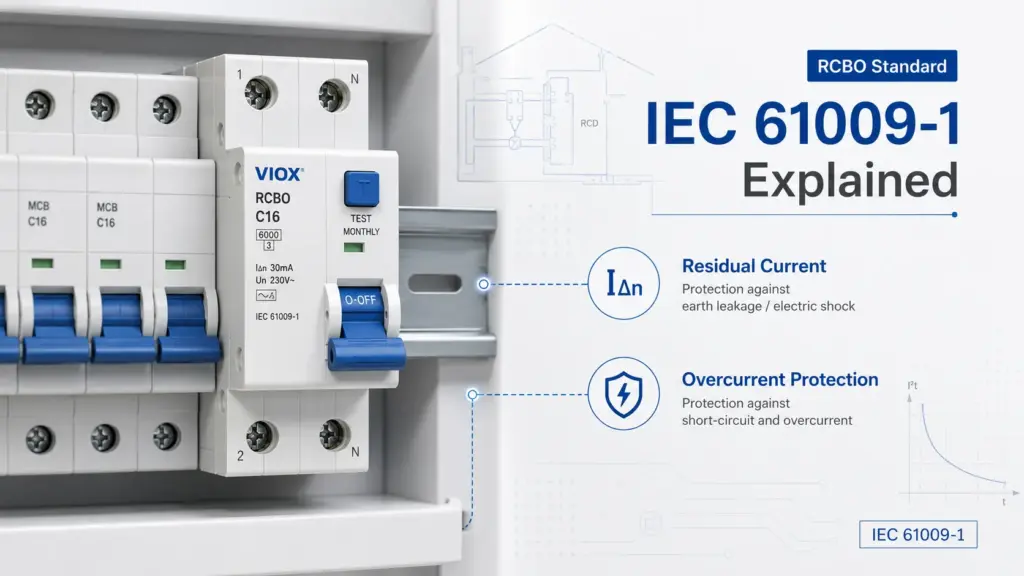

IEC 61009-1은 가정용 및 이와 유사한 용도의 과전류 보호 기능이 내장된 잔류 전류 차단기(RCBO)에 대한 IEC 표준입니다. 이 표준은 누전 보호, 과부하 보호 및 단락 보호 기능을 하나의 장치에 결합한 기기에 적용됩니다.
실무적으로 볼 때, 이는 프로젝트에서 별도의 RCCB와 MCB 대신 RCBO를 요구할 때 확인해야 하는 표준입니다. 이 표준을 RCCB에 대한 IEC 61008-1, MCB에 대한 IEC 60898-1, 또는 산업용 저압 차단기에 대한 IEC 60947-2와 혼동해서는 안 됩니다.
제품 평가를 위해서는 VIOX를 참조하십시오. RCBO 제품.
이 표준은 어떤 장치를 다루는가?
이 표준은 가정용 및 이와 유사한 설비에 사용되는 RCBO를 다룹니다. RCBO는 다음의 약자입니다. 과전류 보호 기능이 내장된 잔류 전류 차단기.
RCBO는 하나의 장치 안에 두 가지 보호 기능을 결합한 것입니다.
- 누전 및 감전 위험에 대한 잔류 전류 보호
- 과부하 및 단락 전류에 대한 과전류 보호
이러한 결합이 RCBO의 핵심적인 특징입니다. RCCB는 잔류 전류를 감지하지만 과전류 보호 기능은 제공하지 않습니다. MCB는 과부하 및 단락 결함을 차단하지만 누전을 감지하지는 못합니다. RCBO는 이 두 가지 기능을 하나의 제품에 결합했기 때문에 적용되는 표준이 다릅니다.
표준이 실무에서 요구하는 사항
이 표준은 단순히 차단기 전면에 인쇄된 라벨이 아닙니다. 이는 특정 조건에서 RCBO가 작동하기 위한 제품 요구 사항 및 시험 방법과 관련이 있습니다.
구매자, 배전반 제작자 및 유통업체에게 이 표준은 주로 다음 영역과 관련이 있습니다.
| 영역 | RCBO에 갖는 의미 |
|---|---|
| 장치 기능 | 본 제품은 잔류 전류 보호 기능과 과전류 보호 기능을 결합한 제품입니다 |
| 표시 | 본 제품은 올바른 선택에 필요한 정격 및 정보를 표시해야 합니다 |
| 잔류 전류 동작 | 본 장치는 해당 유형 및 정격 잔류 동작 전류에 따라 잔류 전류에 반응해야 합니다 |
| 과전류 동작 | 본 장치는 정격 특성에 따라 과부하 및 단락 보호 기능을 제공해야 합니다 |
| 단 용량 | 본 제품은 설치 지점의 예상 단락 전류에 적합해야 합니다 |
| 절연 및 유전체 성능 | 내부 간격, 절연 및 내전압 성능은 의도된 용도와 일치해야 합니다. |
| 온도 상승 | 제품은 정격 조건 하에서 허용 가능한 열적 한계 내에 유지되어야 합니다. |
| 기계적 및 전기적 내구성 | 개폐 및 트립 메커니즘은 지정된 작동 범위 내에서 신뢰성을 유지해야 합니다. |
가장 어려운 엔지니어링 과제는 내부 조정입니다. 심각한 단락 발생 시, 과전류 차단부는 고장을 제거해야 하며, 동시에 잔류 전류 감지 시스템, 전자 장치, 중성선 경로, 절연 시스템 및 트립 연동 장치는 제품 설계 범위 내에서 안전하게 유지되어야 합니다.
이것이 바로 RCBO를 모듈 폭, 암페어 정격 또는 가격만으로 평가해서는 안 되는 이유입니다.
이 RCBO 표준을 사용해야 하는 경우
해당 장치가 가정용 또는 이와 유사한 용도의 RCBO인 경우 이 표준을 참조로 사용하십시오.
일반적인 예시는 다음과 같습니다:
- 주거용 분전반
- 아파트 분전반
- 소규모 상업용 최종 분배 회로
- 사무실 콘센트 및 조명 회로
- RCBO 보호가 지정된 작업장 및 유틸리티 회로
- 누전 보호와 과전류 보호가 하나의 장치에 필요한 최종 회로
각 출력 회로마다 개별 누전 보호가 필요한 경우 특히 유용합니다. 공용 RCCB와 다수의 MCB를 사용하는 것과 비교하여, RCBO는 하나의 누전 사고 발생 시 해당 회로만 차단되므로 고장 격리 성능을 향상시킬 수 있습니다.
더 광범위한 선택 로직은 다음을 참조하십시오. 올바른 RCBO를 선택하는 방법.
이것이 올바른 표준이 아닐 경우
RCBO 표준이 모든 저압 보호 장치를 자동으로 포함하지는 않습니다. 잘못된 표준을 참조하면 승인, 견적 및 설치 과정에서 문제가 발생할 수 있습니다.
| 상황 | 더 관련성 높은 표준 또는 확인 사항 |
|---|---|
| 과전류 보호 기능이 없는 RCCB | IEC61008-1 |
| 잔류 전류 보호 기능이 없는 MCB | 가정용 및 유사한 용도의 MCB를 위한 IEC 60898-1 |
| 산업용 저압 차단기 또는 MCCB | 장치 유형 및 용도에 따라 IEC 60947-2가 관련될 수 있음 |
| 산업용 패널의 메인 인입 차단기 | 프로젝트 사양, 고장 전류 레벨, 선택성 및 해당되는 경우 IEC 60947-2 요구 사항을 확인하십시오. |
| 전기차(EV) 충전 회로 | RCBO 유형, DC 누설 감지 요구 사항 및 현지 전기차(EV) 충전 규정을 확인하십시오. |
| PV, 인버터, VFD 또는 UPS 회로 | 잔류 전류 파형 요구 사항과 Type A, F, B 또는 기타 보호 기능이 필요한지 확인하십시오. |
가장 흔한 실수는 RCBO 표준과 IEC 60947-2를 상호 교환 가능한 것으로 취급하는 것입니다. 그렇지 않습니다. 하나는 가정용 및 유사한 용도의 RCBO에 중점을 두고 있으며, 다른 하나는 산업용 저압 차단기와 관련이 있고 적용 맥락이 다릅니다.
IEC 61009-1 대 IEC 61008-1 대 IEC 60898-1 대 IEC 60947-2
보호 기능을 분리하여 이해하면 표준을 가장 쉽게 파악할 수 있습니다.
| 준 | 장치 유형 | 주요 기능 | 일반적인 사용 맥락 |
|---|---|---|---|
| IEC 61009-1 | RCBO | 잔류 전류 + 과부하 + 단락 보호 | 가정용 및 유사한 최종 회로 |
| IEC61008-1 | RCCB | 잔류 전류 보호 전용 | 과전류 보호가 별도로 제공되는 경우의 그룹 누전 보호 |
| IEC 60898-1 | MCB | 과부하 + 단락 보호 | 가정용 및 유사한 과전류 보호 |
| IEC 60947-2 | 회로 차단기 | 산업용 저압 차단기 보호 | MCCB, 산업용 차단기, 고부하 저압 애플리케이션 |
이러한 구분은 입찰 시 중요함. 사양서에서 RCBO를 요구하는 경우 일반적으로 IEC 61009-1이 표준 참조 규격임. RCCB를 요구하는 경우 IEC 61008-1이 더 적합함. 산업용 차단기를 요구하는 경우 IEC 60947-2가 올바른 경로일 수 있음.
MCB 표준 차이에 대해서는 다음을 참조할 것 IEC 60898-1 대 IEC 60947-2.
표준이 스스로 증명하지 못하는 것
표준 참조가 적용 검토를 대신할 수는 없음. 이는 제품 범주와 시험 체계를 식별하는 데 도움을 주지만, 구매자는 여전히 실제 정격과 설치 조건을 확인해야 함.
| 오해 | 올바른 해석 |
|---|---|
| 표준은 모든 패널에 적합함을 의미함 | 주로 가정용 및 이와 유사한 용도의 RCBO에 적용되며, 산업용은 별도의 평가가 필요합니다. |
| 해당 표준은 모든 누설 파형이 감지됨을 의미합니다. | 잔류 전류 유형은 여전히 중요합니다: AC, A, F, B 또는 기타 지정된 유형. |
| 30mA RCBO라면 무엇이든 올바릅니다. | IΔn은 인체 보호, 화재 예방, 누설 전류, 선택성 및 현지 규정에 따라 달라집니다. |
| 6kA 또는 10kA RCBO라면 충분합니다. | 차단 용량은 예상 단락 전류와 일치해야 합니다. |
| 정격 전류가 같으면 상호 교환이 가능합니다. | 극 구성, 중성선 연결, 단자 설계, 트립 곡선 및 잔류 전류 유형은 다를 수 있습니다. |
RCBO 데이터시트에서 표준이 의미하는 바
표준 제품군이 올바른지 확인한 후, 다음 단계는 데이터시트를 읽는 것입니다. 여기서 표준은 실질적인 구매 및 엔지니어링 검토 기준이 됩니다.
| 데이터시트 항목 | 확인할 사항 |
|---|---|
| 정격 전류 In | 회로 부하 및 케이블 보호와 일치해야 합니다. |
| 정격 감도 전류 IΔn | 누전 보호 감도를 정의하는 데 일반적으로 사용됩니다. |
| 잔류 전류 유형 | 누전 파형에 따라 AC, A, F 또는 B 유형으로 구분됩니다. |
| 트립 곡선 | 부하 돌입 전류 및 고장 루프 조건에 따른 B, C 또는 D 곡선 |
| Icn, 정격 단락 차단 용량 | 설치 지점의 예상 단락 전류를 초과해야 함 |
| Ics, 정격 서비스 단락 차단 용량 (명시된 경우) | 명시된 시험 기준에 따른 서비스 단락 성능을 나타냄 |
| IΔm, 정격 잔류 접속 및 차단 용량 | 잔류 전류 고장 접속 및 차단 성능에 중요함 |
| 정격 전압 | AC 시스템 전압 및 배선 방식과 일치해야 함 |
| 극 형식 | 요구 사항에 따라 1P+N, 중성선 차단, 2P, 3P+N 또는 4P 구성 |
| 배선도 | 중성선 배열 및 버스바 호환성을 위해 필수적임 |
| 터미널 용량 | 도체 규격 및 설치 방식에 적합해야 함 |
| 표준 마킹 | 적용 제품 표준 및 문서 경로 확인에 도움을 줌 |
6kA, 10kA 및 16kA 선정은 다음을 참조 RCBO 차단 용량 선정.
Icn, Ics 및 IΔm: 단락 및 잔류 고장 용어
엔지니어링 사양의 경우, “차단 용량(breaking capacity)”이라는 일반적인 문구보다 더 주의 깊게 살펴봐야 할 세 가지 기호가 있습니다.”
| 기호 | 의미 | 왜 중요한가 |
|---|---|---|
| Icn | 정격 단락 차단 용량 | 해당 시험 조건 하에서 RCBO가 차단하도록 정격된 최대 단락 전류 |
| Ics | 선언되거나 명시된 경우의 서비스 단락 차단 용량(Service short-circuit capacity) | 선언된 시험 기준에 따라 차단 후의 서비스 단락 성능을 나타냄; 데이터시트에서 해당 프레임워크를 사용하는 경우가 아니라면 IEC 60947-2의 Icu/Ics 표기와 혼동하지 말 것 |
| IΔm | 정격 잔류 투입 및 차단 용량(Rated residual making and breaking capacity) | 지정된 잔류 고장 조건 하에서 RCBO가 잔류 전류를 투입하고, 단시간 동안 통전하며, 차단할 수 있는 능력을 나타냄 |
일반 소비자용 RCBO 구매 시, 구매자들은 흔히 6kA 또는 10kA 정격에만 집중합니다. 하지만 OEM, 패널 빌더 및 고사양 프로젝트의 경우 이것만으로는 충분하지 않습니다. 단락 정격이 어떻게 명시되어 있는지, 서비스 용량(Service capacity)이 기재되어 있는지, 그리고 인증서나 시험 성적서가 해당 모델 번호와 정확히 일치하는지 확인해야 합니다.
프로젝트 사양에서 다음을 요구하는 경우 Ics = Icn, 이는 선언된 정격 기준 하에서 더 강력한 서비스 단락 성능을 요구하는 것입니다. 이는 교체 인건비, 가동 중단 시간 또는 사고 후 점검 비용이 중요한 경우 매우 유용할 수 있습니다. 이는 전면 마킹만으로 판단해서는 안 되며, 반드시 제조사의 데이터시트와 시험 문서를 통해 검증해야 합니다.
IΔm은 RCBO가 단순한 과전류 보호 장치가 아니기 때문에 특히 중요합니다. RCBO는 잔류 전류 보호 장치로서도 작동해야 합니다. 암페어 정격과 트립 곡선상으로는 문제가 없어 보이는 제품이라도, 잔류 전류 차단 및 투입 성능, 누설 유형 또는 내부 조정이 해당 애플리케이션에 적합하지 않으면 부적합할 수 있습니다.
1P+N, 2P, 중성선 차단(Switched Neutral) 및 플라잉 리드(Flying Lead) RCBO
극(Pole) 구성은 실제 RCBO 사양 선정 시 가장 흔히 발생하는 문제 중 하나입니다. 구매자가 “16A 30mA Type A RCBO”를 요청하더라도, 배전반이 특정 중성선 레이아웃을 사용하는 경우에는 그것만으로 충분하지 않습니다.
| RCBO 형식 | 일반적으로 의미하는 바 | 왜 중요한가 |
|---|---|---|
| 1P+N | 위상 극 보호; 잔류 전류 감지 및 회로 연결을 위한 중성선 경로 포함 | 소형 최종 회로에 흔히 사용되나, 중성선 스위칭 여부 확인 필요 |
| 1P+N 중성선 스위칭 | 위상은 보호되며 중성선 또한 메커니즘에 의해 차단됨 | 설계 또는 현지 관행상 중성선 차단이 요구되는 경우 유용함 |
| 2극(2P) RCBO | 2극 스위칭 구성; 과전류 보호 세부 사항은 설계에 따라 다름 | 완전한 2극 차단이 요구되는 곳에 주로 사용됨 |
| 플라잉 리드(Flying lead)형 RCBO | 특정 분전반 설계에서 중성선 기준 또는 중성선 바 연결을 위한 별도의 리드선 | 배선은 반드시 제조사의 회로도를 정확히 따라야 함 |
모든 1P+N RCBO가 동일한 방식으로 중성선을 차단한다고 가정해서는 안 됨. 일부 시장에서는 중성선 리드선이 달린 소형 RCBO가 일반적임. 다른 시장에서는 플러그인 방식의 중성선 연결이나 2극 장치가 선호될 수 있음. 올바른 선택은 분전반 설계, 중성선 배치, 버스바 시스템, 현지 배선 규정 및 제조사의 배선도에 따라 달라짐.
RCBO 선정 시 B, C, D 트립 곡선
일반적인 설명에서는 누전 차단 기능을 강조하지만, RCBO에는 과전류 차단 기능도 포함되어 있음. 따라서 트립 곡선은 여전히 중요함.
| 곡선 | 순시 자기 트립 범위 | 일반적인 사용 |
|---|---|---|
| B 커브 | 정격 전류(In)의 3~5배 | 낮은 돌입 전류 회로, 조명, 가용 고장 전류가 제한될 수 있는 긴 케이블 배선 |
| C 커브 | 정격 전류(In)의 5~10배 | 적당한 돌입 전류가 발생하는 일반 콘센트 및 분전 회로 |
| D 커브 | 정격 전류(In)의 10~20배 | 설계상 허용되는 변압기, 모터 및 일부 산업용 부하와 같이 돌입 전류가 높은 부하 |
D-곡선 RCBO는 돌입 전류를 더 잘 견딜 수 있으나, 단락 시 즉시 차단되기 위해서는 충분한 고장 전류가 필요합니다. 최종 선정 시에는 부하 유형, 케이블 보호, 예상 고장 전류, 고장 루프 조건 및 현지 규정을 고려해야 합니다.
잔류 전류 유형: AC, A, F 및 B
잔류 전류 유형은 RCBO가 감지할 수 있는 누설 전류 파형을 정의합니다.
| 유형 | 감지합니다 | 일반적인 사용 |
|---|---|---|
| AC 유형 | 정현파 교류(AC) 잔류 전류 | 단순 저항성 AC 부하 |
| 유형 A | AC + 맥동 DC 잔류 전류 | 최신 가전제품, LED 드라이버, 전자 기기 |
| 유형 F | Type A + 혼합 주파수 잔류 전류 | 단상 인버터 부하, 히트 펌프, 세탁기 |
| 유형 B | AC + 맥동 DC + 평활 DC 잔류 전류 | 전기차 충전기, 태양광 발전(PV), 가변 주파수 드라이브(VFD), 무정전 전원 장치(UPS), 산업용 전자 기기 |
잘못된 잔류 전류 유형은 오작동을 유발하거나 특정 누설 파형을 감지하지 못하게 할 수 있습니다. 파형 기반의 더 자세한 가이드는 다음을 참조하십시오. RCBO AC형 vs A형 vs F형 vs B형.
RCBO 표준에 대한 흔한 오해
실수 1: RCCB를 RCBO로 취급하는 경우
RCCB에는 과전류 보호 기능이 포함되어 있지 않습니다. 누설, 과부하 및 단락 보호를 하나의 장치로 수행해야 하는 경우, 필요한 장치는 RCBO입니다.
실수 2: RCBO 표준을 일반 차단기 표준으로 사용하는 경우
이는 일반 회로 차단기 표준이 아닙니다. RCBO에 적용됩니다. 산업용 회로 차단기 및 MCCB의 경우 IEC 60947-2가 관련 표준일 수 있습니다.
실수 3: 암페어 정격만 확인하는 경우
암페어 정격은 누설 감도, 잔류 전류 유형, 차단 용량, 트립 곡선, 극 구성 또는 중성선 연결 상태를 알려주지 않습니다.
실수 4: 예상 단락 전류를 무시함
차단 용량은 가용 고장 전류와 비교하여 확인해야 합니다. 6kA 또는 10kA와 같은 일반적인 정격이 모든 설치 환경에 자동으로 적합한 것은 아닙니다.
실수 5: 배전반을 확인하지 않고 1P+N을 2P로 교체함
중성선 배치, 버스바 호환성, 스위칭 중성선 동작 및 플라잉 리드 요구 사항은 제품군과 시장에 따라 다를 수 있습니다. 항상 정확한 배선도와 배전반 호환성 데이터를 따르십시오.
실수 6: AC 타입을 현대식 부하에 충분하다고 가정함
최신 전자 장치, LED 드라이버, 인버터, 전기차 충전기 및 UPS 장비는 AC 타입 장치가 제대로 감지하지 못할 수 있는 누설 파형을 생성할 수 있습니다. 잔류 전류 유형은 부하와 일치해야 합니다.
공급업체 검증 체크리스트
RCBO 모델을 승인하기 전에 다음 사항을 요청하십시오:
- 정확한 제품 데이터시트
- 필요한 경우 IEC 61009-1 마킹 또는 관련 문서
- 정격 전류 In
- 정격 감도 전류 IΔn
- Icn 정격 단락 차단 용량
- 프로젝트 요구 시 Ics 운전 단락 차단 용량
- IΔm 정격 잔류 차단 및 투입 용량
- 잔류 전류 유형
- 트립 곡선
- 정격 전압
- 폴 구성
- 중성선 스위칭 또는 중성선 연결 세부 사항
- 배선도
- 정확한 모델 번호와 일치하는 인증서 또는 적합성 선언서
- 적용 한계에 대한 확인 사항
공급업체가 IEC 61009-1, IEC 6008-1, IEC 60898-1 및 IEC 60947-2의 차이점을 설명할 수 없다면 해당 견적을 신중하게 검토하십시오.
자주 묻는 질문
1P+N RCBO와 2P RCBO의 차이점은 무엇입니까?
1P+N RCBO는 일반적으로 보호되는 상극(phase pole)과 잔류 전류 감지 및 회로 연결을 위한 중성선 경로를 결합합니다. 2P RCBO는 2극 스위칭 구성을 제공합니다. 중성선이 차단되는지 여부는 제품 설계에 따라 다르므로 데이터시트와 배선도를 반드시 확인해야 합니다.
RCBO가 중성 도체를 차단해야 합니까?
이는 시스템 설계, 제품 구조 및 현지 배선 규정에 따라 다릅니다. 일부 RCBO는 중성선 차단 기능을 제공하지만, 다른 제품은 주로 잔류 전류 감지 및 회로 연결을 위해 중성선 경로를 사용합니다. 전면 라벨뿐만 아니라 배선도와 극(pole) 설명을 확인하십시오.
RCBO가 연결된 상태에서 회로의 절연 저항 시험을 수행할 수 있습니까?
RCBO 제조업체의 지침과 현지 시험 관행을 따르십시오. 일부 전자식 RCBO 설계는 민감한 내부 전자 부품이나 중성선 연결을 올바르게 분리하지 않고 절연 저항 시험을 수행할 경우 손상되거나 잘못된 결과가 나타날 수 있습니다.
플라잉 리드(flying lead) RCBO란 무엇입니까?
플라잉 리드(flying lead) RCBO는 특정 분전반 설계에서 중성선 기준 또는 중성선 바 연결을 위한 별도의 리드를 가지고 있습니다. 이는 반드시 제조사가 제시한 도면대로 배선해야 합니다.
RCBO가 설치 직후 즉시 트립되는 이유는 무엇입니까?
일반적인 원인으로는 상-중성선 반전, 회로 간 중성선 공유, 잘못된 바에 연결된 중성선, 하단부의 중성선-접지 단락, IΔn을 초과하는 부하 누설 전류, 또는 플라잉 리드 RCBO의 잘못된 배선 등이 있습니다. 장치를 반복적으로 재설정하지 말고 회로를 분리한 후 체계적으로 테스트하십시오.
MCB를 RCBO로 직접 교체할 수 있습니까?
분전반 레이아웃, 중성선 배치, 버스바 연결, 극수 형식, 정격 전류, 트립 곡선, 차단 용량 및 잔류 전류 유형이 설치 환경과 모두 일치하는 경우에만 가능합니다. 많은 패널에서 MCB를 RCBO 보호로 변경할 때는 중성선 배선을 수정해야 합니다.
최종 조언
IEC 61009-1은 일반적인 RCBO 구매 가이드가 아닌 RCBO 표준으로 우선 취급되어야 합니다. 이 표준은 과전류 보호 기능이 통합된 잔류 전류 차단기에 대한 장치 범주, 보호 기능 및 제품 평가 프레임워크를 정의합니다.
표준 확인 후 실제 엔지니어링 작업은 데이터시트 검증입니다. 정격 전류, IΔn, Icn, 명시된 경우의 Ics, IΔm, 잔류 전류 유형, 트립 곡선, 극수 형식, 중성선 스위칭, 배선도 및 적용 한계를 확인해야 합니다.
구매자에게 가장 안전한 접근 방식은 장치의 양면을 모두 검증하는 것입니다. RCD와 같은 누설 보호 기능과 MCB와 같은 과전류 보호 기능을 모두 확인하십시오. 어느 한쪽이라도 잘못되면 해당 RCBO는 올바르게 사양된 것이 아닙니다.
