Άμεση απάντηση: Τι σημαίνουν οι όροι τάσης πηνίου ρελέ;
Η τάση πηνίου ενός ρελέ δεν είναι μόνο η τάση που αναγράφεται στην ετικέτα του προϊόντος. Ένα ρελέ διαθέτει επίσης τάση ενεργοποίησης, τάση απενεργοποίησης και τάση συγκράτησης. Αυτές οι τιμές εξηγούν πότε το ρελέ οπλίζει, πότε απελευθερώνει και αν μπορεί να παραμείνει ενεργοποιημένο υπό διακυμάνσεις της τάσης.
Η ονομαστική τάση πηνίου είναι η ονομαστική τάση ελέγχου για την οποία έχει σχεδιαστεί το ρελέ. Τάση ενεργοποίησης είναι η ελάχιστη τάση που απαιτείται για να λειτουργήσει το ρελέ. Τάση απενεργοποίησης είναι η τάση κάτω από την οποία το ρελέ απελευθερώνει. Τάση συγκράτησης είναι η ελάχιστη τάση που απαιτείται για να διατηρηθεί το ρελέ ενεργοποιημένο αφού έχει ήδη οπλίσει.
Βασικά συμπεράσματα
- Ένα ρελέ 24V δεν χρειάζεται πάντα ακριβώς 24V για να οπλίσει, αλλά πρέπει να λάβει επαρκή τάση ώστε να υπερβεί την τάση ενεργοποίησής του.
- Η τάση συγκράτησης είναι συνήθως χαμηλότερη από την τάση ενεργοποίησης, επομένως ένα ρελέ μπορεί να παραμείνει ενεργοποιημένο σε μια τάση που δεν θα ήταν αρκετή για να το κάνει να οπλίσει από κατάσταση ηρεμίας.
- Η τάση απενεργοποίησης είναι σημαντική όταν το ρελέ πρέπει να απελευθερώσει σωστά αφού αφαιρεθεί το σήμα ελέγχου.
- Μακριά καλώδια ελέγχου, ασθενείς τροφοδοσίες, υπερφορτωμένα κυκλώματα 24V DC ή λανθασμένη επιλογή πηνίου AC/DC μπορεί να προκαλέσουν τρέμουλο του ρελέ ή αδυναμία λειτουργίας.
- Οι τελικές τιμές εξαρτώνται από το δελτίο δεδομένων του ρελέ· μην υποθέτετε την ίδια τάση ενεργοποίησης ή απενεργοποίησης για όλες τις μάρκες ρελέ.
Όροι τάσης πηνίου ρελέ με μια ματιά
| Όρος | Σημασία | Γιατί έχει σημασία |
|---|---|---|
| Ονομαστική τάση πηνίου | Η ονομαστική τάση για την οποία έχει σχεδιαστεί το πηνίο | Η κύρια τιμή που χρησιμοποιείται κατά την επιλογή ρελέ 12V, 24V, 110V, 120V, 230V ή 240V |
| Τάση ενεργοποίησης / τάση λειτουργίας | Η ελάχιστη τάση στην οποία το ρελέ λειτουργεί αξιόπιστα | Σημαντικό όταν η πτώση τάσης ή η ασθενής παροχή εμποδίζουν την έλξη |
| Τάση αποζεύξεως / τάση απελευθέρωσης | Τάση κάτω από την οποία το ρελέ αποζευγνύεται | Επηρεάζει τη συμπεριφορά επαναφοράς και την ανεπιθύμητη διατήρηση της κατάστασης λειτουργίας |
| Τάση συγκράτησης / ελάχιστη τάση διατήρησης | Ελάχιστη τάση που απαιτείται για τη διατήρηση του ρελέ σε ενεργή κατάσταση μετά την έλξη | Εξηγεί γιατί ένα ρελέ μπορεί να παραμείνει ενεργοποιημένο σε χαμηλότερη τάση |
| Μέγιστη επιτρεπόμενη τάση | Η μέγιστη τάση πηνίου που μπορεί να ανεχθεί το ρελέ εντός των ορίων | Αποτρέπει την υπερθέρμανση και τη ζημιά στο πηνίο |
| Ανοχή τάσης πηνίου | Επιτρεπόμενο εύρος λειτουργίας γύρω από την ονομαστική τάση | Σημαντικό για ασταθείς παροχές και μετασχηματιστές ελέγχου |
Για την επιλογή τάσης ρελέ χρονοδιακόπτη βάσει κοινών τιμών τροφοδοσίας, δείτε τον οδηγό της VIOX οδηγός επιλογής τάσης ρελέ χρονοδιακόπτη.
Ονομαστική Τάση Πηνίου: Ο αριθμός που αναγράφεται στο ρελέ
Rated coil voltage is the nominal control voltage for the relay coil. Common examples include:
- 12V DC
- 24V DC
- 24V AC
- 110V AC
- 120V AC
- 220V AC
- 230V AC
- 240V AC
This is the first value buyers usually check, but it is not the full story. A relay marked 24V DC is designed for a 24V DC control circuit, but the datasheet may define an allowable operating range around that value.
Do not choose a relay only by matching the load voltage. The coil voltage is the voltage applied to the control coil. The contact rating is the voltage and current the relay contacts can switch. These are different parts of the relay.
Pick-Up Voltage: Why a Relay Does Not Pull In
Pick-up voltage, also called operate voltage, is the minimum voltage required for the relay armature to move and close or change the contacts.
If the coil receives less than the pick-up voltage, the relay may:
- αποτυχία έλξης
- αργή έλξη
- κραδασμός (chatter)
- βόμβος
- λειτουργία μόνο όταν η παροχή είναι χωρίς φορτίο
- λειτουργία στον πάγκο δοκιμών αλλά αποτυχία στον πραγματικό πίνακα ελέγχου
Αυτό είναι σύνηθες σε κυκλώματα ελέγχου 24V DC με μεγάλες διαδρομές καλωδίων, υποδιαστασιολογημένα καλώδια, υπερφορτωμένα τροφοδοτικά ή υπερβολικό αριθμό πηνίων ρελέ και ηλεκτρομαγνητικών βαλβίδων στην ίδια παροχή.
Παράδειγμα: Ρελέ 24V σε μακρύ καλώδιο ελέγχου
Υποθέστε ότι ένα ρελέ 24V DC είναι εγκατεστημένο στο άκρο ενός μακριού καλωδίου. Το τροφοδοτικό μετρά 24V στον πίνακα, αλλά μόνο 19V φτάνουν στο πηνίο του ρελέ όταν ενεργοποιούνται άλλα φορτία.
Εάν η τάση ενεργοποίησης (pick-up voltage) του ρελέ είναι υψηλότερη από την πραγματική τάση στους ακροδέκτες του πηνίου, το ρελέ δεν θα λειτουργεί αξιόπιστα. Η λύση δεν είναι να “δοκιμάσετε ένα άλλο ρελέ” πρώτα. Μετρήστε την τάση στο πηνίο του ρελέ κατά τη λειτουργία και, στη συνέχεια, ελέγξτε τη διατομή του καλωδίου, τη χωρητικότητα του τροφοδοτικού, τις συνδέσεις των ακροδεκτών και το ρεύμα φορτίου.
Τάση Απασφάλισης (Drop-Out Voltage): Όταν το Ρελέ Απελευθερώνεται
Η τάση απασφάλισης, που ονομάζεται επίσης τάση απελευθέρωσης, είναι η τάση κάτω από την οποία το ρελέ επιστρέφει στην κανονική του κατάσταση.
Αυτό έχει σημασία όταν:
- το ρελέ πρέπει να απελευθερωθεί γρήγορα όταν διακόπτεται η τροφοδοσία
- παραμένει υπολειπόμενη τάση σε ένα κύκλωμα ελέγχου
- Μια έξοδος PLC παρουσιάζει διαρροή μικρού ρεύματος
- Ένα κύκλωμα απόσβεσης RC (RC snubber) ή ένας καταστολέας υπερτάσεων διατηρεί τάση στο πηνίο
- Το ρελέ παραμένει ενεργοποιημένο για μεγαλύτερο χρονικό διάστημα από το αναμενόμενο
Εάν η τάση του πηνίου δεν πέσει κάτω από την τάση αποδέσμευσης (drop-out voltage), το ρελέ ενδέχεται να παραμείνει ενεργοποιημένο ή να απενεργοποιηθεί με καθυστέρηση. Αυτό μπορεί να δημιουργήσει συγκεχυμένα συμπτώματα σφάλματος: το σήμα ελέγχου εμφανίζεται ως OFF, αλλά οι επαφές του ρελέ παραμένουν κλειστές.
Τάση συγκράτησης (Holding Voltage): Γιατί ένα ρελέ μπορεί να παραμείνει ενεργοποιημένο σε χαμηλότερη τάση
Η τάση συγκράτησης είναι η ελάχιστη τάση που απαιτείται για να διατηρηθεί το ρελέ ενεργοποιημένο αφού έχει ήδη οπλιστεί. Είναι συνήθως χαμηλότερη από την τάση έλξης (pick-up voltage), επειδή απαιτείται λιγότερη μαγνητική δύναμη για να συγκρατηθεί ο οπλισμός κλειστός παρά για να έλκεται από τη θέση ηρεμίας.

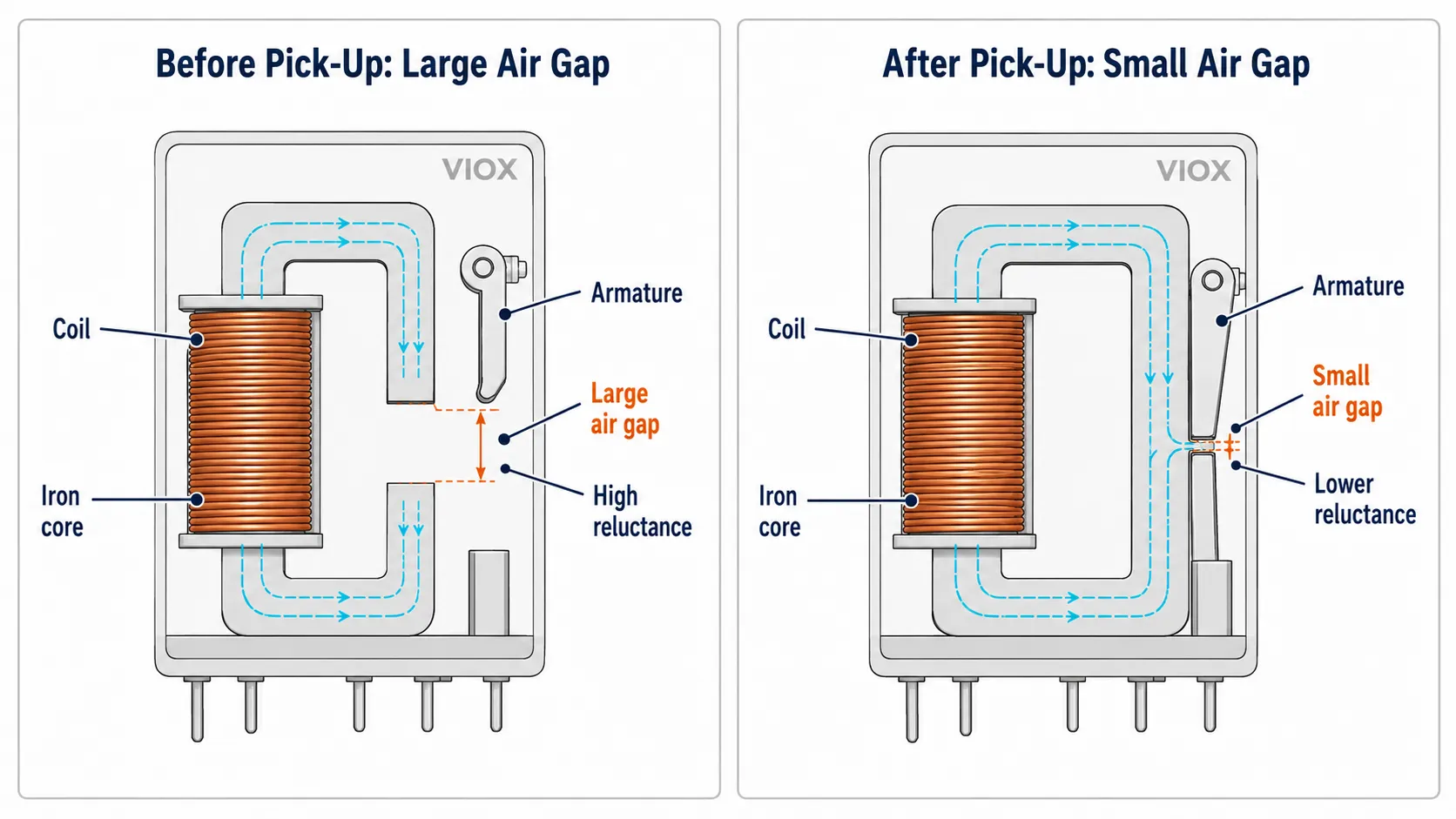

Ο φυσικός λόγος είναι το μαγνητικό διάκενο. Πριν λειτουργήσει ένα ρελέ, ο οπλισμός είναι ανοιχτός, το διάκενο στο μαγνητικό κύκλωμα είναι μεγάλο και η μαγνητική αντίσταση είναι υψηλή. Το πηνίο χρειάζεται ισχυρότερο μαγνητικό πεδίο, που σημαίνει υψηλότερο ρεύμα και υψηλότερη τάση, για να έλξει τον οπλισμό. Αφού το ρελέ λειτουργήσει, ο οπλισμός είναι κλειστός, το διάκενο γίνεται πολύ μικρό, η μαγνητική αντίσταση μειώνεται απότομα και απαιτείται πολύ λιγότερη ενέργεια στο πηνίο για να διατηρηθεί το ρελέ κλειστό.
Αυτό εξηγεί μια συνηθισμένη παρατήρηση στο πεδίο:
- το ρελέ δεν θα οπλίσει σε χαμηλή τάση
- αλλά μόλις ενεργοποιηθεί, μπορεί να παραμείνει οπλισμένο ακόμα και αν η τάση πέσει
Η τάση συγκράτησης είναι σημαντική σε ασταθείς παροχές, κυκλώματα ελέγχου με εφεδρική μπαταρία και συστήματα όπου συμβαίνουν βυθίσεις τάσης κατά την ενεργοποίηση κινητήρων, ηλεκτρομαγνητών ή επαφέων.
Τάση Ενεργοποίησης (Pick-Up) έναντι Τάσης Συγκράτησης (Holding)
| Κατάσταση | Τάση Ενεργοποίησης | Τάση Συγκράτησης |
|---|---|---|
| Κατάσταση ρελέ πριν από την εφαρμογή τάσης | Χωρίς τάση | Ήδη υπό τάση |
| Τι πρέπει να κάνει | Έλξη του οπλισμού | Διατήρηση του οπλισμού σε σύμπλεξη |
| Τυπική σχέση | Υψηλότερη | Κάτω |
| Σύμπτωμα βλάβης | Το ρελέ δεν λειτουργεί | Το ρελέ αποσυνδέεται κατά τη διάρκεια βύθισης τάσης |
| Συνήθης αιτία | Πτώση τάσης, ασθενής παροχή, λανθασμένη τάση πηνίου | Βύθιση παροχής, υπερφορτωμένος μετασχηματιστής ελέγχου, χαλαρός ακροδέκτης |
Για κυκλώματα ελέγχου με χρονικά ρελέ, επαφείς και ηλεκτρομαγνητικές βαλβίδες, και οι δύο τιμές έχουν σημασία. Ένα ρελέ που οπλίζει σωστά κατά τη διάρκεια των δοκιμών μπορεί να αποσυνδεθεί όταν το μηχάνημα λειτουργεί, εάν η παροχή ελέγχου παρουσιάσει βύθιση υπό φορτίο.

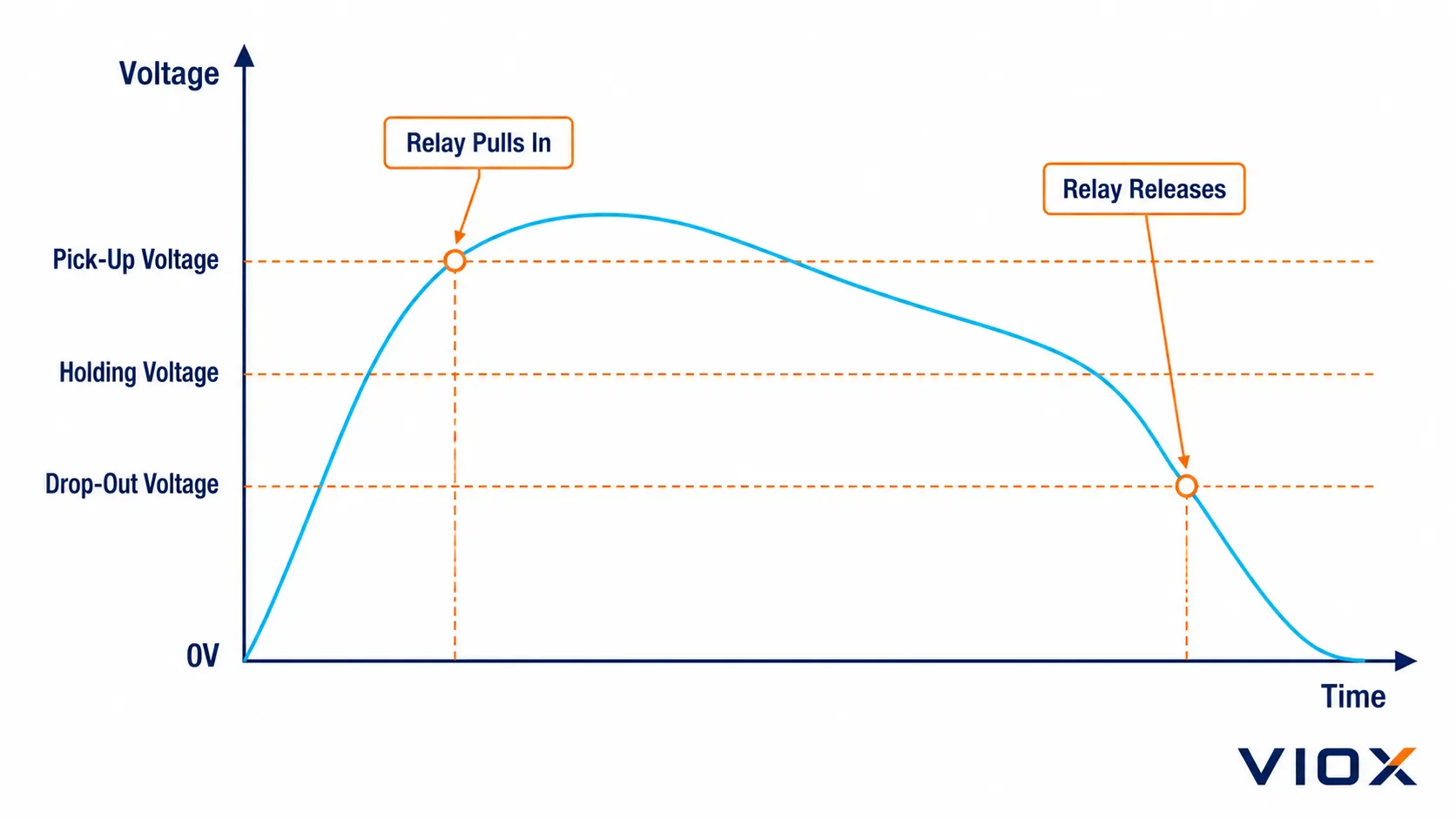

Σκεφτείτε έναν κύκλο ρελέ ως ένα χρονοδιάγραμμα τάσης. Το πηνίο ξεκινά από 0V. Καθώς η τάση αυξάνεται πάνω από το κατώφλι ενεργοποίησης (pick-up), ο οπλισμός έλκεται και οι επαφές αλλάζουν κατάσταση. Μόλις το ρελέ κλείσει, το πηνίο μπορεί να ανεχθεί κάποια μείωση της τάσης, εφόσον αυτή παραμένει πάνω από το κατώφλι συγκράτησης (holding). Όταν το σήμα ελέγχου αφαιρεθεί και η τάση του πηνίου πέσει κάτω από το κατώφλι απενεργοποίησης (drop-out), το ρελέ απελευθερώνεται και επιστρέφει στην κανονική θέση των επαφών του.
Πηνίο AC έναντι Πηνίου DC: Μην τα εναλλάσσετε
Τα πηνία ρελέ AC και DC δεν είναι εναλλάξιμα, εκτός εάν το ρελέ έχει σχεδιαστεί ειδικά για είσοδο γενικής χρήσης AC/DC.
| Τύπος πηνίου | Βασική συμπεριφορά | Κοινό Λάθος |
|---|---|---|
| Πηνίο DC | Σχεδιασμένο για συνεχές ρεύμα με λήψη υπόψη της πολικότητας σε ορισμένους σχεδιασμούς | Εφαρμογή AC σε πηνίο DC |
| Πηνίο AC | Σχεδιασμένο για εναλλασσόμενο ρεύμα και μαγνητική συμπεριφορά στη συχνότητα AC | Εφαρμογή DC σε πηνίο AC |
| Πηνίο γενικής χρήσης AC/DC | Σχεδιασμένο με εσωτερικά ηλεκτρονικά για ευρύτερο φάσμα χρήσης εισόδου | Υπόθεση ότι όλα τα σύγχρονα ρελέ είναι γενικής χρήσης |
Η χρήση λανθασμένου τύπου πηνίου μπορεί να προκαλέσει βόμβο, υπερθέρμανση, αποτυχία έλξης ή βλάβη στο πηνίο. Πάντα να ελέγχετε την ακριβή σήμανση του πηνίου, όχι μόνο την τιμή της τάσης.
Πτώση τάσης στα κυκλώματα ελέγχου
Η πτώση τάσης είναι ένας από τους πιο συνηθισμένους λόγους για τους οποίους ένα ρελέ δεν έλκει αξιόπιστα.
Οι πιθανές αιτίες περιλαμβάνουν:
- μεγάλες διαδρομές καλωδίων
- καλώδιο ελέγχου ανεπαρκούς διατομής
- Ασθενής τροφοδοσία 24V DC
- Υπερβολικά πολλά φορτία σε μία τροφοδοσία ελέγχου
- Χαλαροί ακροδέκτες
- Πτώση τάσης στις εξόδους τρανζίστορ του PLC
- Βύθιση τάσης μετασχηματιστή ελέγχου AC υπό φορτίο
Για κυκλώματα ελέγχου χαμηλής τάσης, μετρήστε την τάση στους ακροδέκτες του πηνίου του ρελέ ενώ το κύκλωμα βρίσκεται σε λειτουργία. Η μέτρηση μόνο στην τροφοδοσία μπορεί να μην αποκαλύψει το πρόβλημα.

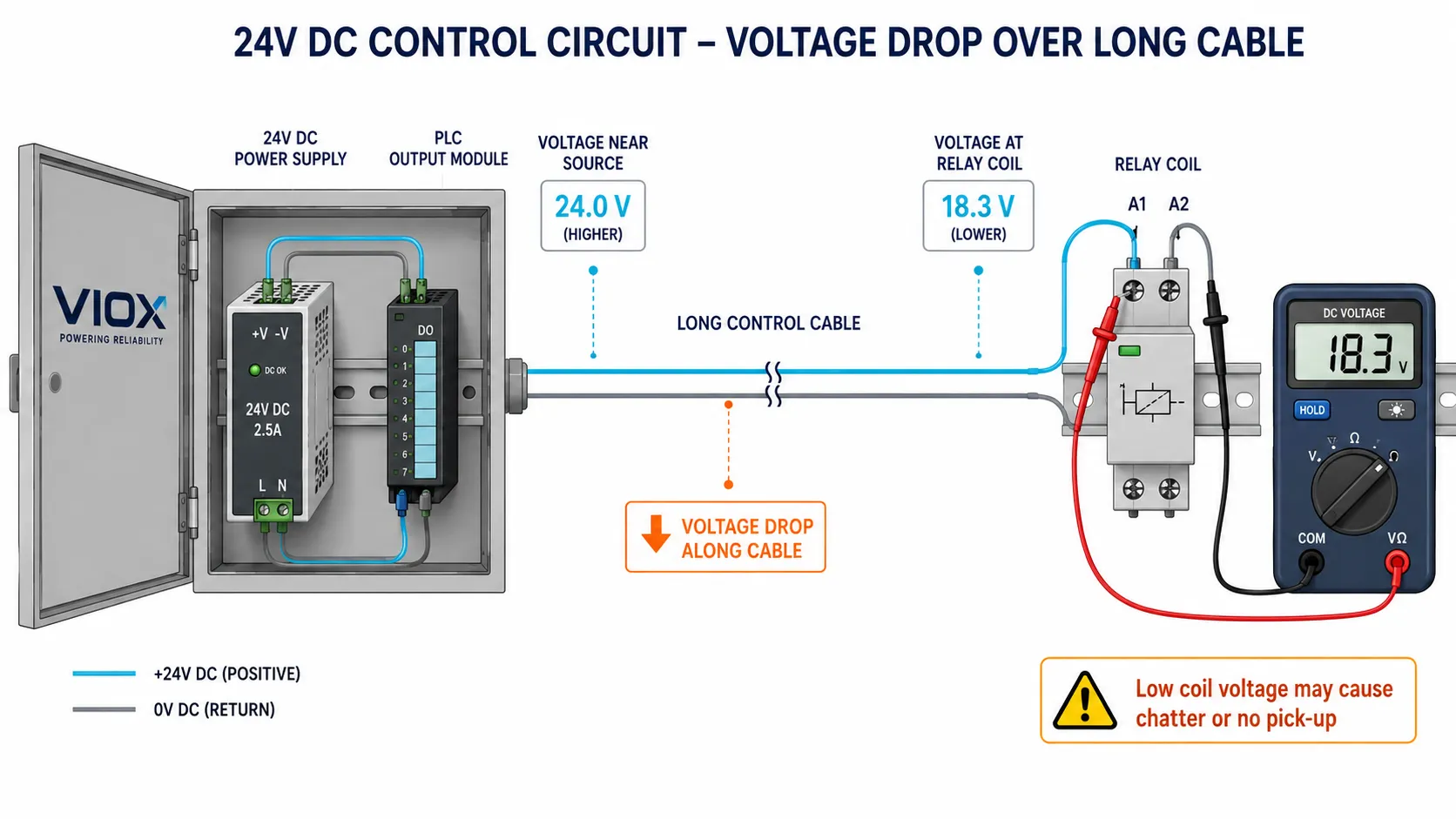

Παράδειγμα πεδίου: Καλώδιο ελέγχου 50 m σε πίνακα μεταφορικής ταινίας 24V DC
Μια συνηθισμένη περίπτωση αντιμετώπισης προβλημάτων σε πίνακα είναι ένα ρελέ 24V DC εγκατεστημένο κοντά στο τέλος μιας μακράς γραμμής μεταφοράς. Η τροφοδοσία ελέγχου δείχνει 24V μέσα στον πίνακα, οπότε η τροφοδοσία φαίνεται υγιής. Όταν όμως η ηλεκτρομαγνητική βαλβίδα του μεταφορέα και οι ενδεικτικές λυχνίες ενεργοποιούνται ταυτόχρονα, το πηνίο του ρελέ στο μακρινό άκρο δέχεται χαμηλότερη τάση λόγω της αντίστασης του καλωδίου, της κοινής καλωδίωσης επιστροφής και της πτώσης τάσης στους ακροδέκτες.
Στον πάγκο εργασίας, το ρελέ λειτουργεί. Στο μηχάνημα, παρουσιάζει τρέμουλο ή αποτυγχάνει να οπλίσει. Η διαφορά είναι ότι ο έλεγχος στον πάγκο δοκιμάζει το ρελέ με ιδανική καλωδίωση, ενώ η δοκιμή στο μηχάνημα αποκαλύπτει το πραγματικό περιθώριο τάσης οπλισμού. Η πρακτική λύση είναι η μέτρηση της τάσης απευθείας στα A1/A2 ή στους ακροδέκτες του πηνίου κατά τη στιγμή της δυσμενέστερης λειτουργίας και, στη συνέχεια, η διόρθωση της καλωδίωσης, του μεγέθους της τροφοδοσίας, της σύνδεσης των ακροδεκτών ή της επιλογής τάσης του πηνίου του ρελέ.
Τρεμόπαιγμα ρελέ: Η τάση είναι συχνά η αιτία
Το τρεμόπαιγμα του ρελέ σημαίνει ότι το ρελέ οπλίζει και αποοπλίζει γρήγορα. Μπορεί να ακούγεται σαν βόμβος ή κλικ.
Συνήθεις αιτίες που σχετίζονται με την τάση:
| Σύμπτωμα | Πιθανή αιτία τάσης |
|---|---|
| Το ρελέ βουίζει αλλά δεν οπλίζει | Τάση πηνίου κάτω από την τάση ενεργοποίησης |
| Το ρελέ οπλίζει και στη συνέχεια αποοπλίζει | Η τάση τροφοδοσίας πέφτει κάτω από την τάση συγκράτησης |
| Το ρελέ παραμένει ενεργοποιημένο αφού απενεργοποιηθεί η έξοδος ελέγχου | Η τάση του πηνίου παραμένει πάνω από την τάση αποσύμπλεξης |
| Υπερθέρμανση του ρελέ | Λανθασμένη τάση πηνίου ή υπέρταση |
| Το ρελέ λειτουργεί μεμονωμένα αλλά αποτυγχάνει με άλλα φορτία | Το τροφοδοτικό ή ο μετασχηματιστής δεν μπορεί να υποστηρίξει το συνολικό φορτίο |
Η μηχανική φθορά, η βρωμιά, οι κραδασμοί και τα προβλήματα στις επαφές μπορούν επίσης να προκαλέσουν προβλήματα στο ρελέ, αλλά η τάση του πηνίου πρέπει να ελέγχεται νωρίς επειδή είναι εύκολο να μετρηθεί.
Τάση πηνίου χρονικού ρελέ: Τι διαφέρει;
Ένα χρονικό ρελέ μπορεί να περιλαμβάνει τόσο πηνίο/είσοδο ελέγχου όσο και ηλεκτρονικό κύκλωμα χρονισμού. Αυτό καθιστά την επιλογή τάσης πιο ευαίσθητη σε σχέση με ένα απλό ηλεκτρομηχανολογικό ρελέ σε ορισμένες εφαρμογές.
Κατά την επιλογή ενός χρονικού ρελέ, ελέγξτε:
- ονομαστική τάση ελέγχου
- τύπο εισόδου AC ή DC
- επιτρεπτό εύρος τάσης
- τάση επαναφοράς ή συμπεριφορά απελευθέρωσης
- τάση εισόδου ενεργοποίησης
- κατανάλωση ισχύος
- ονομαστική τιμή επαφής εξόδου
- ακρίβεια χρονισμού υπό διακυμάνσεις τάσης
Εάν ένα ρελέ χρονισμού κάνει επαναφορά απροσδόκητα, το πρόβλημα ενδέχεται να μην οφείλεται στη λειτουργία χρονισμού. Η τάση ελέγχου μπορεί να πέφτει κάτω από το εύρος λειτουργίας του ρελέ.
Για την επιλογή προϊόντος, δείτε τη σελίδα της VIOX στη σελίδα προϊόντων ρελέ χρονισμού και πώς να επιλέξετε το σωστό ρελέ χρονισμού.
Πώς να ελέγξετε την τάση πηνίου του ρελέ στο πεδίο
Χρησιμοποιήστε ασφαλείς πρακτικές ηλεκτρικών δοκιμών και ακολουθήστε τους κανόνες του εργοταξίου. Εάν το κύκλωμα βρίσκεται μέσα σε ηλεκτρολογικό πίνακα υπό τάση, η μέτρηση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό.

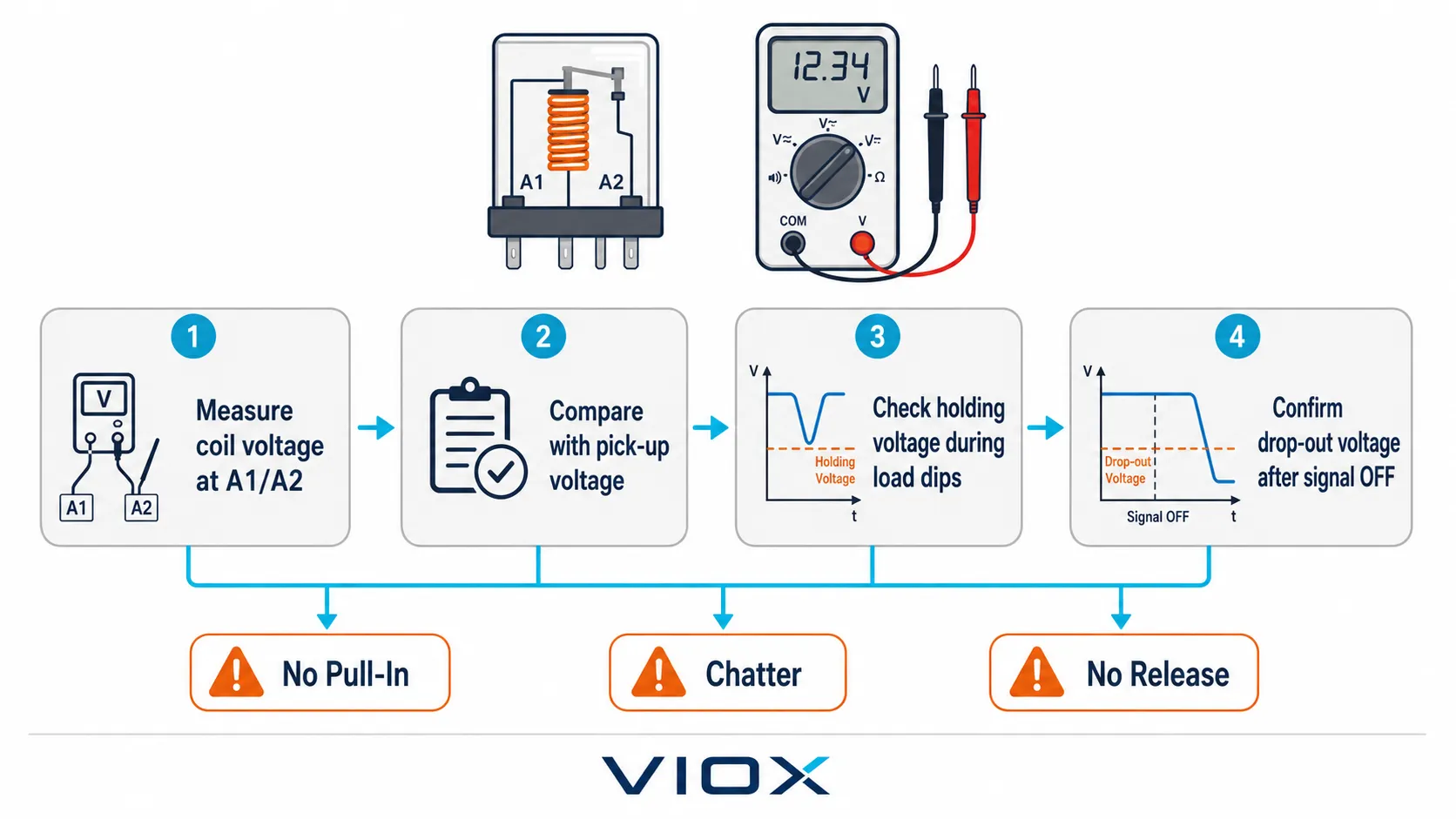

Ακολουθία ελέγχου πεδίου:
- Επιβεβαιώστε τη σήμανση του πηνίου: AC, DC, τιμή τάσης και ετικέτες ακροδεκτών.
- Μετρήστε την τάση τροφοδοσίας στην πηγή ισχύος.
- Μετρήστε την τάση απευθείας στους ακροδέκτες του πηνίου του ρελέ κατά τη λειτουργία.
- Συγκρίνετε τη μετρούμενη τάση με το εύρος λειτουργίας του δελτίου τεχνικών δεδομένων.
- Ελέγξτε την τάση κατά τη στιγμή που ενεργοποιούνται άλλα φορτία.
- Επιθεωρήστε τους ακροδέκτες, τη διατομή των καλωδίων, τον μετασχηματιστή ελέγχου και το φορτίο της τροφοδοσίας.
- Ελέγξτε εάν οι έξοδοι του PLC, οι αισθητήρες ή τα κυκλώματα καταστολής αφήνουν υπολειπόμενη τάση στο πηνίο.
Η πιο χρήσιμη μέτρηση συνήθως δεν είναι η τάση τροφοδοσίας χωρίς φορτίο. Είναι η τάση στο πηνίο του ρελέ όταν το ρελέ υποτίθεται ότι πρέπει να λειτουργήσει.
Συνηθισμένα λάθη επιλογής
| Λάθος | Αποτέλεσμα |
|---|---|
| Αντιστοίχιση της τάσης πηνίου του ρελέ με την τάση φορτίου | Επιλογή λανθασμένου ρελέ |
| Παράβλεψη της τάσης ενεργοποίησης (pick-up voltage) | Το ρελέ δεν έλκει αξιόπιστα |
| Παράβλεψη της τάσης απενεργοποίησης (drop-out voltage) | Το ρελέ δεν απελευθερώνει ομαλά |
| Παράβλεψη της τάσης συγκράτησης (holding voltage) | Το ρελέ αποζευγνύεται κατά τη διάρκεια βυθίσεων τάσης |
| Χρήση πηνίου AC σε DC ή πηνίου DC σε AC | Βόμβος, υπερθέρμανση ή ζημιά στο πηνίο |
| Μέτρηση μόνο στην τροφοδοσία ρεύματος | Παράλειψη πτώσης τάσης στους ακροδέκτες του ρελέ |
| Προσθήκη καταστολέα υπερτάσεων χωρίς έλεγχο της συμπεριφοράς απελευθέρωσης | Το ρελέ ενδέχεται να απελευθερωθεί αργά ή να παραμείνει ενεργοποιημένο |
| Υπόθεση ότι όλα τα ρελέ 24V συμπεριφέρονται με τον ίδιο τρόπο | Διαφορετικά δελτία τεχνικών δεδομένων ενδέχεται να έχουν διαφορετικά εύρη λειτουργίας |
ΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣ
Ποια είναι η ονομαστική τάση πηνίου του ρελέ;
Η ονομαστική τάση πηνίου είναι η ονομαστική τάση για την οποία έχει σχεδιαστεί το πηνίο του ρελέ, όπως 12V DC, 24V DC, 120V AC ή 230V AC.
Τι είναι η τάση ενεργοποίησης (pick-up voltage) σε ένα ρελέ;
Η τάση ενεργοποίησης είναι η ελάχιστη τάση που απαιτείται για να λειτουργήσει το ρελέ και να αλλάξει την κατάσταση των επαφών του από τη θέση ηρεμίας.
Τι είναι η τάση απενεργοποίησης (drop-out voltage) σε ένα ρελέ;
Η τάση απενεργοποίησης είναι η τάση κάτω από την οποία το ρελέ αποδεσμεύεται και επιστρέφει στην κανονική του κατάσταση.
Τι είναι η τάση συγκράτησης (holding voltage) σε ένα ρελέ;
Η τάση συγκράτησης είναι η ελάχιστη τάση που απαιτείται για να παραμείνει το ρελέ ενεργοποιημένο αφού έχει ήδη οπλίσει. Είναι συνήθως χαμηλότερη από την τάση όπλισης.
Γιατί το ρελέ μου δεν οπλίζει;
Οι πιθανές αιτίες περιλαμβάνουν χαμηλή τάση πηνίου, λανθασμένο τύπο πηνίου AC/DC, πτώση τάσης στο καλώδιο ελέγχου, ασθενή τροφοδοσία, χαλαρούς ακροδέκτες ή κατεστραμμένο πηνίο ρελέ.
Γιατί το ρελέ μου κάνει θόρυβο (chatter);
Ο θόρυβος του ρελέ συμβαίνει συχνά όταν η τάση του πηνίου βρίσκεται κοντά στο κατώφλι όπλισης ή συγκράτησης. Το ρελέ οπλίζει, η τάση πέφτει και στη συνέχεια αποσυνδέεται ξανά.
Μπορώ να χρησιμοποιήσω ένα ρελέ 24V DC σε 24V AC;
Όχι, εκτός εάν το δελτίο τεχνικών δεδομένων του ρελέ αναφέρει σαφώς ότι το πηνίο υποστηρίζει είσοδο AC/DC. Τα πηνία AC και DC έχουν σχεδιαστεί με διαφορετικό τρόπο.
Γιατί ένα ρελέ παραμένει ενεργοποιημένο αφού διακοπεί η τροφοδοσία;
Το πηνίο ενδέχεται να διατηρεί υπολειμματική τάση λόγω ρεύματος διαρροής, αποθηκευμένης ενέργειας, κυκλώματος καταστολής ή λανθασμένης καλωδίωσης. Εάν η τάση παραμένει πάνω από την τάση απενεργοποίησης (drop-out voltage), το ρελέ ενδέχεται να μην αποδεσμεύσει.
Είναι η τάση συγκράτησης (holding voltage) ίδια με την τάση ενεργοποίησης (pick-up voltage);
Όχι. Η τάση ενεργοποίησης απαιτείται για να τραβήξει το ρελέ από την κατάσταση ηρεμίας. Η τάση συγκράτησης απαιτείται για να διατηρηθεί το ρελέ ενεργοποιημένο αφού έχει ήδη λειτουργήσει.
Πώς επιλέγω τη σωστή τάση πηνίου ρελέ;
Αντιστοιχίστε το πηνίο του ρελέ με την τάση του κυκλώματος ελέγχου και τον τύπο AC/DC, στη συνέχεια ελέγξτε την τάση ενεργοποίησης, την τάση απενεργοποίησης, το επιτρεπτό εύρος τάσης, την κατανάλωση ισχύος και την πτώση τάσης στην πραγματική καλωδίωση.
Συμπέρασμα
Η τάση του πηνίου του ρελέ είναι κάτι περισσότερο από μια ονομαστική τιμή. Η ονομαστική τάση υποδεικνύει για ποια τροφοδοσία ελέγχου έχει σχεδιαστεί το ρελέ, αλλά η τάση ενεργοποίησης, η τάση απενεργοποίησης και η τάση συγκράτησης εξηγούν πώς συμπεριφέρεται το ρελέ σε πραγματικά κυκλώματα.
Εάν ένα ρελέ δεν ενεργοποιείται, παρουσιάζει τρέμουλο (chatter), υπερθερμαίνεται, παραμένει ενεργοποιημένο ή κάνει επαναφορά απροσδόκητα, μετρήστε την τάση στους ακροδέκτες του πηνίου υπό πραγματικές συνθήκες λειτουργίας. Σε πολλούς πίνακες ελέγχου, το πρόβλημα δεν έγκειται στην επαφή του ρελέ ή στη λειτουργία χρονισμού, αλλά στην τάση του πηνίου που δέχεται το ρελέ τη στιγμή που πρέπει να λειτουργήσει.
