استاندارد IEC 62955:2018، دستگاههای تشخیص جریان مستقیم باقیمانده (RDC-DDs) را برای ایستگاههای شارژ خودروی برقی با حالت Mode 3 AC که بهصورت دائم متصل هستند، در محدوده مقادیر نامی اعلامشده پوشش میدهد. یک RDC-DD جریان مستقیم باقیمانده صاف را در سطح 6 mA یا بالاتر تشخیص داده و منبع تغذیه خودروی برقی را قطع کرده یا فرآیند قطع آن را آغاز میکند تا عملکرد صحیح یک RCD نوع A یا نوع F که در بالادست قرار دارد، مختل نشود.
یک RDC-DD صرفاً نوع دیگری از شکل موج RCCB نیست. استاندارد IEC 62955 دستگاههای پایش جریان مستقیم باقیمانده (RDC-MDs) را از دستگاههای حفاظتی جریان مستقیم باقیمانده (RDC-PDs) متمایز میکند و مرز کلیدزنی/ایزولاسیون به معماری سیستم بستگی دارد. عبارتی در برگه اطلاعات مانند “حفاظت 6mA DC” بهتنهایی اثباتکننده انطباق با IEC 62955، الزامات RCD بالادست یا روش مورد استفاده برای باز کردن مدار نیست.
نگاهی اجمالی به دامنه کاربرد IEC 62955
مفیدترین روش برای بهکارگیری IEC 62955، تفکیک مواردی است که استاندارد پوشش میدهد، مواردی که خارج از دامنه اعلامشده آن قرار میگیرند، و آنچه که ادعای استاندارد محصول هنوز درباره یک نصب خاص اثبات نمیکند.
| است | محدوده استاندارد IEC 62955:2018 | پیامد عملی |
|---|---|---|
| چه تجهیزاتی تحت پوشش هستند؟ | دستگاههای RDC-DD برای ایستگاههای شارژ خودروی برقی با حالت Mode 3 AC که بهصورت دائم متصل هستند | پیش از استفاده از استاندارد به عنوان مسیر محصول، معماری EVSE را تأیید کنید |
| چه کلاسهایی شناسایی شدهاند؟ | دستگاههای پایش RDC-MD و دستگاههای حفاظتی RDC-PD | مشخص کنید که محصول دقیق از کدام کلاس و رابط استفاده میکند |
| چه جریان باقیماندهای در مرکز توجه است؟ | جریان باقیمانده DC صاف برابر یا بیشتر از 6 mA | این عملکرد از عملکرد RCD نوع A یا نوع F در بالادست در برابر اختلال ناشی از جریان DC صاف بیش از حد محافظت میکند |
| چه رتبهبندیهای تغذیهای در محدوده اصلی قرار دارند؟ | تا 440 V AC، 50/60 Hz، و جریان نامی تا 125 A | گواهینامه را فراتر از مدل و مشخصات فنی ذکر شده در آن گسترش ندهید |
| چه سیستمهایی مورد بررسی قرار میگیرند؟ | مدارهای AC تکفاز یا چندفاز در سیستمهای TN، TT و IT | انطباق نصب همچنان به قوانین مربوط به سیستم بستگی دارد |
| این دستگاه در کجا استفاده میشود؟ | در داخل تاسیسات ثابت | تجهیزات شارژ قابل حمل و سایر چیدمانهای شارژ، نیازمند مسیر محصول قابل اعمال خاص خود هستند |
| آیا جریان توان دوطرفه پوشش داده شده است؟ | سند سال ۲۰۱۸ بیان میکند که RDC-DDهای آن برای جریان توان دوطرفه بین خودروی برقی (EV) و تأسیسات ثابت در نظر گرفته نشدهاند | فناوری خودرو به شبکه (Vehicle-to-grid) یا تجهیزات تأمین برق خودروی برقی (EVSE) دوطرفه، نیازمند بررسی استانداردهای جداگانه و سازنده است |
| آیا استاندارد IEC 62955 جایگزین قوانین نصب میشود؟ | خیر | انطباق محصول ثابت نمیکند که مدار کامل با قوانین ملی سیمکشی مطابقت دارد |
| آیا این موضوع صحت RCD بالادست را اثبات میکند؟ | خیر | از دستورالعملهای EVSE، قوانین قابل اجرا و اسناد دقیق RCD/RCCB/RCBO پیروی کنید |
نشریات IEC استانداردهای بینالمللی هستند، در حالی که الزامات پذیرش و نصب ممکن است بسته به کشور یا منطقه متفاوت باشد. به جای ادعای اینکه یک چیدمان به صورت جهانی الزامی است، نسخه ملی قابل اجرا و مشخصات پروژه را ذکر کنید.
چرا آستانه 6mA جریان مستقیم (DC) صاف اهمیت دارد
تجهیزات شارژ EV شامل مراحل تبدیل الکترونیک قدرت هستند. در شرایط خطا، جریان باقیمانده DC صاف ممکن است در مسیر هادی حفاظتی سمت AC جریان یابد. یک RCD معمولی نوع A یا نوع F برای ارائه پاسخ DC صاف مشابه RCD نوع B طراحی نشده است. بایاس DC کافی میتواند توانایی دستگاه بالادست را برای پاسخ صحیح به شکلموجهای جریان باقیماندهای که برای تشخیص آنها طراحی شده است، مختل کند؛ وضعیتی که اغلب به عنوان کور شدن RCD توصیف میشود.
استاندارد IEC 62955 از 6 mA جریان باقیمانده DC صاف به عنوان آستانهای استفاده میکند که در آن RDC-DD باید منبع تغذیه EV را قطع کرده یا فرآیند قطع آن را آغاز کند. هدف اعلامشده این استاندارد، جلوگیری از تأثیر جریان DC صافِ بالاتر از این مقدار بر عملکرد صحیح RCD بالادست از نوع A یا نوع F است.
سه مقدار را از هم تفکیک کنید:
| مقدار یا علامتگذاری | مقایسه جامع جریانهای نشتی، باقیمانده و زمین برای کمک به روشن شدن نقشهای متمایز آنها در ایمنی الکتریکی. | آنچه توصیف نمیکند |
|---|---|---|
| 6 میلی آمپر DC | محدوده عملکرد جریان باقیمانده DC صاف در RDC-DD | جریان عملکرد باقیمانده نامی RCD بالادست |
| IΔn برابر با 30 mA، در صورت الزام توسط طراحی مربوطه | جریان عملکرد باقیمانده نامی یک RCD/RCCB/RCBO | کلاس RDC-DD یا انطباق با استاندارد IEC 62955 |
| In، مانند 32 A یا 40 A | ظرفیت جریاندهی یا درجهبندی تجهیزات اضافهبار، بسته به نوع دستگاه | حساسیت جریان باقیمانده یا قابلیت تشخیص DC |
بنابراین یک RDC-DD و یک RCD بالادست، عملکردهای مرتبط اما غیریکسان انجام میدهند. در مشخصات فنی، یکی را جایگزین دیگری نکنید.

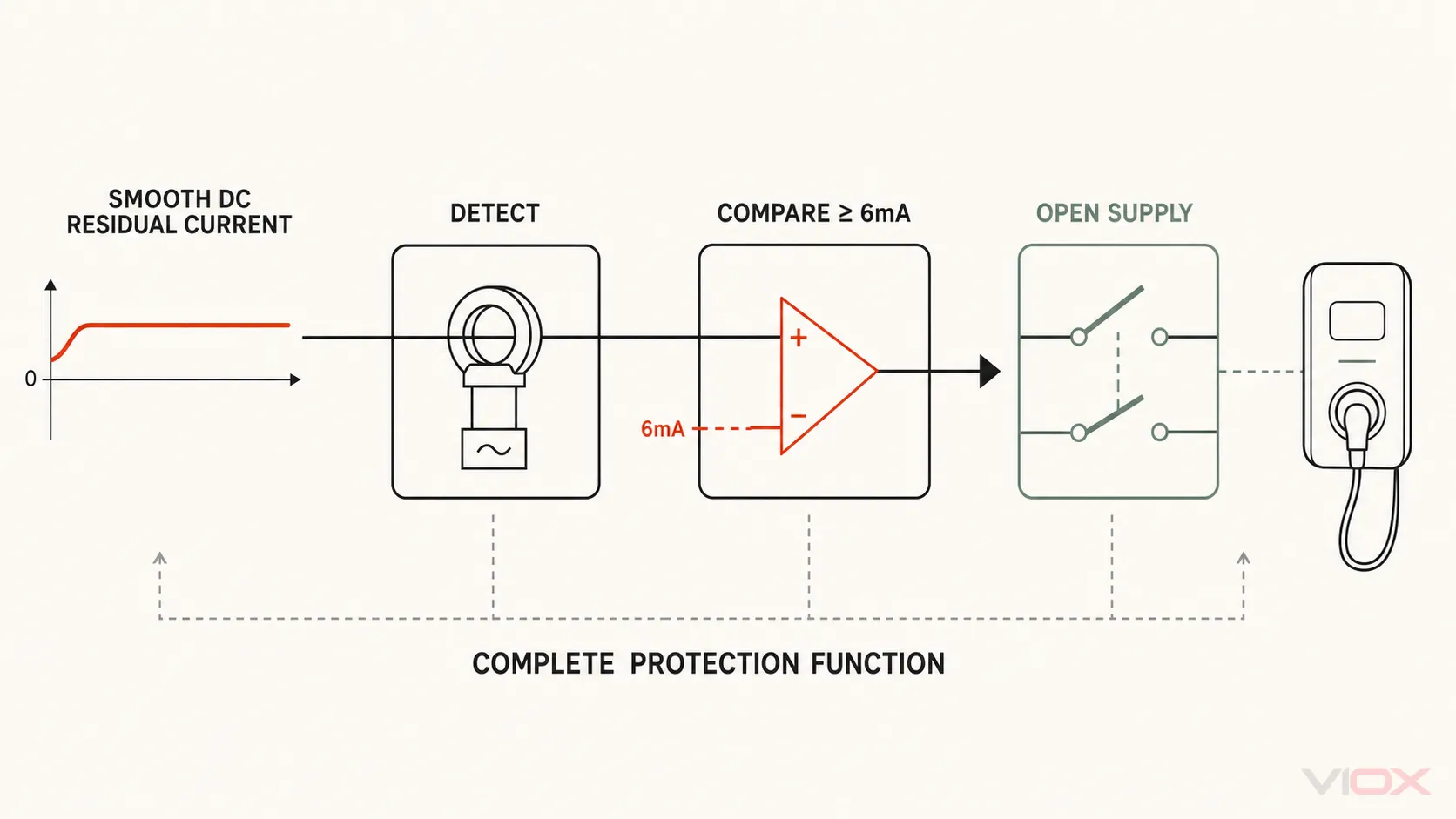

زنجیره عملکردی RDC-DD
استاندارد IEC 62955 عملکردی را توصیف میکند که سه عملیات مرتبط را انجام میدهد:
- تشخیص: اندازهگیری جریان مستقیم باقیمانده در مدار تغذیه EV.
- مقایسه: مقایسه مقدار اندازهگیری شده با مقدار عملکرد باقیمانده.
- عملکرد قطع: هنگامی که جریان باقیمانده DC صاف از محدوده عملکرد تعریفشده فراتر رفت، تغذیه را قطع کرده یا عمل باز شدن را آغاز کنید.
گام سوم حیاتی است. خروجی سنسور به تنهایی معماری حفاظتی کامل نیست. پرونده فنی باید نشان دهد که کدام دستگاه سوئیچینگ یا حفاظتی سیگنال را دریافت میکند، آیا رابط مکانیکی است یا الکتریکی، در صورت خرابی یک قطعه چه اتفاقی میافتد و کدام دستگاه ایزولاسیون را فراهم میکند.
برای یک وظیفه نصب جداگانه، از دستگاه اختصاصی راهنمای تایید جریان نشتی 6mA DC شارژر EV. یک تست راهاندازی به تنهایی نمیتواند انطباق با استاندارد محصول را اثبات کند؛ بلکه رفتار تعریفشده در سیستم نصبشده را با استفاده از روش و تجهیزات مربوطه تایید میکند.

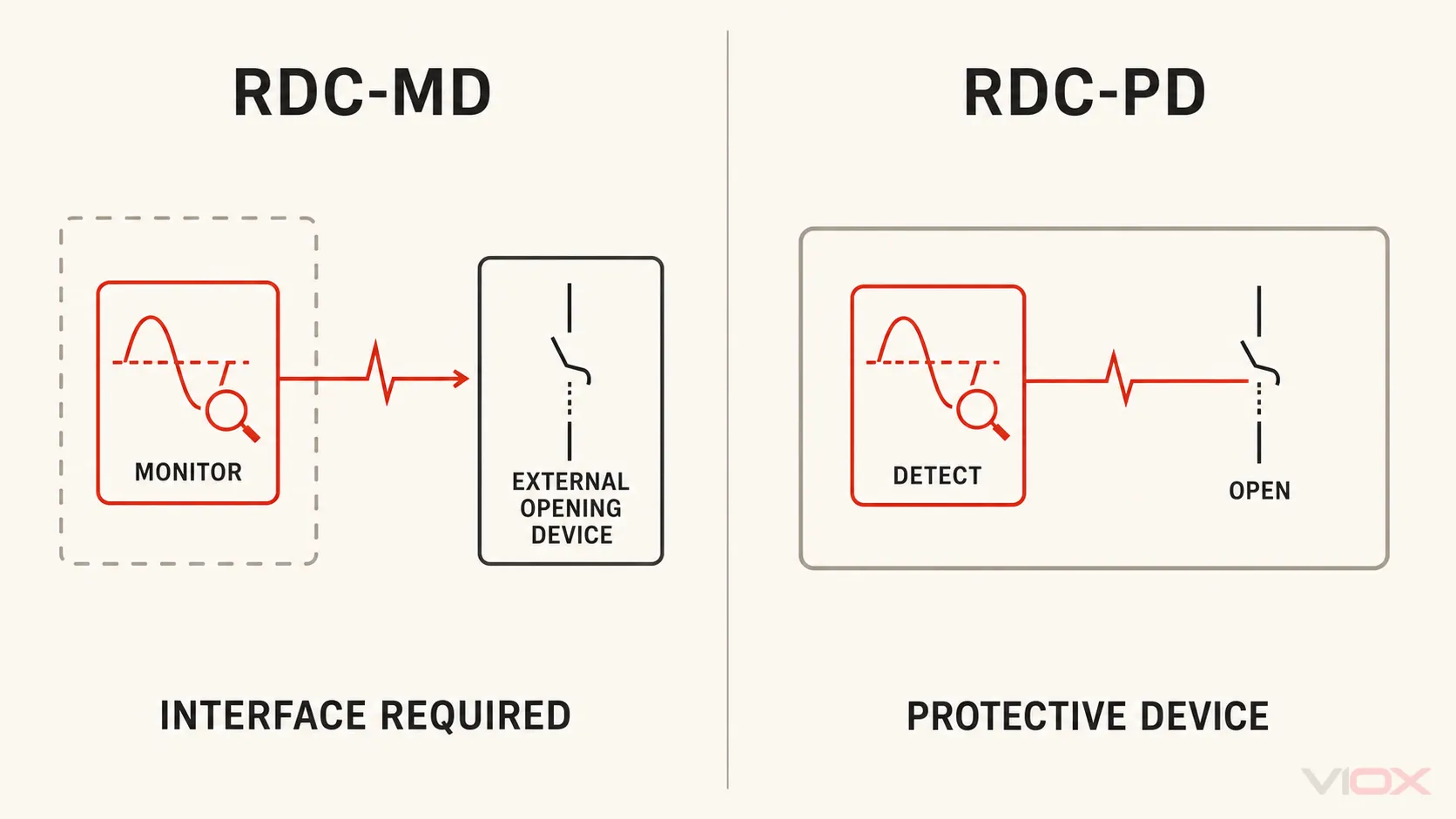

RDC-MD در مقابل RDC-PD
استاندارد IEC 62955 دو کلاس کلی را پوشش میدهد. نام آنها نقش دستگاه در زنجیره قطع را توصیف میکند، نه یک رتبهبندی ساده خوب/بهتر.
| کلاس | نقش در سیستم | مرز کلیدزنی و جداسازی | اسناد مورد نیاز برای درخواست |
|---|---|---|---|
| پاسخ: هر دو در IEC 62955 تعریف شدهاند. یک | جریان باقیمانده DC صاف را پایش کرده و از طریق یک دستگاه مرتبط، فرمان قطع را صادر میکند | ممکن است از یک رابط مکانیکی به یک دستگاه حفاظتی مجزا یا یک رابط الکتریکی به یک دستگاه کلیدزنی/حفاظتی استفاده کند؛ معماری دقیق را بررسی کنید | کلاس RDC-MD، شرح رابط، مرجع دستگاه مرتبط، نقشه مدار، رفتار در هنگام خرابی، دستورالعملهای نصب |
| RDC-PD | توابع تعریفشده تشخیص، ارزیابی و قطع حفاظتی را در معماری محصول ترکیب میکند | استاندارد IEC 62955 بیان میدارد که RDC-PDها مطابق با این سند برای جداسازی مناسب هستند | اظهارنامه/گواهی دقیق مدل، ردهبندیها، مستندات جداسازی/سوئیچینگ، نقشه و دستورالعملهای نصب |
این استاندارد همچنین به واحدهای یکپارچهای میپردازد که تشخیص، ارزیابی و سوئیچینگ مکانیکی AC، DC ضربانی و 6 mA DC را ترکیب میکنند. تصور نکنید که هر ویژگی یکپارچه EVSE دارای دامنه یکسانی است. معماری قابل اجرا و مسیر پیوست را در مستندات محصول شناسایی کنید.
رابطهای RDC-MD
در سطح سیستم، یک RDC-MD ممکن است به بیش از یک روش چیدمان شود:
- یک واحد RDC-M میتواند دارای یک رابط مکانیکی با یک دستگاه حفاظتی جداگانه مانند کلید مدار یا RCD باشد؛ یا
- یک ماژول RDC-M میتواند عملکرد تشخیص/ارزیابی مجزا را با یک رابط الکتریکی به یک دستگاه کلیدزنی، مانند کنتاکتور، یا به یک دستگاه حفاظتی ارائه دهد.
واژه “پایش” به این معنی نیست که قطع مدار اختیاری است. عملکرد کامل IEC 62955 باید اقدام قطع مورد نیاز را آغاز کند. مستندات باید دستگاه کلیدزنی مرتبط را شناسایی کرده و نشان دهند که معماری ترکیبی با طراحی ارزیابیشده مطابقت دارد.
مرز ایزولاسیون RDC-PD
یک RDC-PD شامل نقش دستگاه حفاظتی است و برای ایزولاسیون در محدوده تعریف محصول IEC 62955 مناسب است. این موضوع بهطور خودکار ثابت نمیکند که تمام عملکردهای جریان باقیمانده، اضافهبار، اتصال کوتاه یا عملکردهای نصب مورد نیاز برای مدار EV را تأمین میکند. بهجای تلقی کردن نام کلاس بهعنوان یک مشخصات کامل مونتاژ، فهرست کامل عملکردهای اعلامشده را بررسی کنید.
IEC 62955 در مقابل IEC 62423
این استانداردها به پرسشهای متفاوتی در مورد محصول پاسخ میدهند.
| استاندارد | دامنه اصلی محصول | نقش مرتبط در شارژ EV | برداشت اشتباه رایج |
|---|---|---|---|
| IEC 62955 | RDC-DD برای شارژ AC خودروی برقی (EV) با اتصال دائم در حالت Mode 3 | تشخیص جریان باقیمانده DC صاف در سطح 6 mA یا بالاتر و قطع یا آغاز فرآیند قطع تغذیه جهت محافظت از عملکرد تجهیزات Type A/F بالادست | نامیدن RDC-DD به عنوان “RCCB نوع EV” بدون مشخص کردن کلاس و معماری کلیدزنی آن |
| IEC 62423 | RCCBها/RCBOهای Type F و Type B که مطابق با استانداردهای پایه محصول مربوطه استفاده میشوند | تعریف الزامات شکلموج اضافی برای RCDهای Type F و Type B | در نظر گرفتن قابلیت جریان DC صاف برای Type F مشابه با Type B |
| IEC 61008-1 / IEC 61009-1 | قوانین پایه محصول برای RCCBها بدون حفاظت اضافهبار و RCBOها با حفاظت اضافهبار یکپارچه | مسیر محصول RCCB یا RCBO زیربنایی را در صورت کاربرد تعیین میکند | با فرض اینکه استاندارد محصول RCCB عملکرد تشخیص DC در EVSE را اثبات کند |
| قوانین نصب قابل اجرا | مدار نصبشده کامل و اقدامات حفاظتی | نحوه ترکیب عملکردهای محصول در بازار مقصد را تعیین میکند | تلقی گواهی محصول IEC به عنوان تأییدیه کل تأسیسات |
استاندارد IEC 62423 بیان میکند که دستگاههای نوع F برای جریانهای باقیمانده ترکیبی مشخص مرتبط با بارهای مبدل فرکانس تکفاز خاص در نظر گرفته شدهاند. دستگاههای نوع B پوشش جریان DC صاف و شکلموجهای جریان باقیمانده گستردهتر را در تعریف محصول خود میافزایند. هیچکدام از این برچسبها کلاس RDC-DD را توصیف نمیکنند.
نحوه انطباق RDC-DD با حفاظت RCD بالادست
مقدمه استاندارد IEC 62955 دو مسیر اقدام حفاظتی را برای زمینه مربوط به Mode 3 شرح میدهد:
- یک RCD نوع B؛ یا
- یک RCD نوع A به همراه تجهیزات مناسب که قطع منبع تغذیه را در صورت تجاوز جریان خطای DC از 6 mA تضمین کند.
هدف از مسیر RDC-DD، حفظ عملکرد صحیح RCD نوع A یا نوع F بالادست است. این امر به جای جایگزینی، یک زنجیره عملکردی ایجاد میکند:
مدار EVSE
→ RDC-DD جریان باقیمانده DC صاف را تشخیص و ارزیابی میکند
→ عملکرد سوئیچینگ مرتبط یا یکپارچه، منبع تغذیه EV را قطع میکند
→ RCD نوع A/F بالادست در محدوده بایاس DC مورد نظر خود باقی میماندمدار نهایی ممکن است همچنان برای حفاظت در برابر برقگرفتگی/خطا، حفاظت در برابر اضافهبار، حفاظت در برابر اتصال کوتاه، ایزولاسیون، قطع قطبها و انتخابگری بالادست/پاییندست به حفاظت جریان باقیمانده نیاز داشته باشد. اینکه کدام محصولات این عملکردها را انجام میدهند، به طراحی EVSE و قوانین نصب قابل اجرا بستگی دارد.
برای انتخاب کامل بین نوع A/F به همراه RDC-DD و نوع B، شامل جریانهای نامی، قطبها و معماری RCCB در مقابل RCBO، از راهنمای انتخاب RCCB شارژر EV استفاده کنید.
چکلیست مستندات برای ادعای “حفاظت 6mA DC”
پیش از تکیه بر این ادعا، تأیید کنید که هر سند به همان EVSE یا مرجع RDC-DD دقیق اشاره دارد.
| مورد مستنداتی | Question to answer | رد یا ارجاع به سطوح بالاتر در صورتی که |
|---|---|---|
| شناسایی محصول | مدل دقیق، نوع سختافزار و ویرایش سند چیست؟ | مستندات تنها برای یک نام خانواده یا نوع متفاوتی از محصول اعمال میشود |
| اظهارنامه استانداردها | آیا سازنده استاندارد IEC 62955 و کلاس دستگاه مربوطه را مشخص کرده است؟ | در مستندات تنها عبارت “سنسور 6mA” یا “حفاظت DC” ذکر شده است” |
| گواهی یا گزارش | آیا مدل دقیق و مرجع صادرکننده/ارزیابیکننده را مشخص میکند؟ | دامنه، مدل، مقادیر نامی یا اعتبار قابل تطبیق نیست |
| کلاس RDC-DD | آیا این دستگاه RDC-MD، RDC-PD است یا یک معماری یکپارچه که توسط مسیر اعلامشده پوشش داده میشود؟ | کلاس و آرایش کلیدزنی وجود ندارد |
| تجهیز کلیدزنی | کدام تجهیز در واقع مدار را قطع میکند؟ | یک سیگنال تشخیص بدون مسیر قطع نمایش داده شده است |
| انزوا | کدام قطعه ایزولاسیون را فراهم میکند و آیا این عملکرد اعلام شده است؟ | ایزولاسیون از روی کنتاکتور یا نام کلاس بدون شواهد استنباط میشود |
| RCD بالادست | EVSE به کدام نوع RCD، IΔn، تعداد پلها و استاندارد محصول نیاز دارد؟ | تجهیز بالادست به حال خود رها شده و فرض بر آن است |
| رتبهبندیها و تغذیه | آیا ولتاژ، فرکانس، جریان، آرایش فاز و جهت جریان توان در محدوده کاری قرار دارند؟ | کاربرد پیشنهادی فراتر از شواهد موجود است یا شامل جریان توان دوطرفه بدون مسیر جایگزین میباشد |
| الزامات نصب | کدام قوانین ملی و مشخصات پروژه اعمال میشوند؟ | یک گواهی محصول به عنوان تاییدیه کامل نصب ارائه شده است |
| دستورالعملهای تایید | عملکرد نصبشده چگونه تست و بازنشانی میشود؟ | هیچ دستورالعمل سازندهای برای این محصول خاص وجود ندارد |
سلولهای خالی به معنای عدم انطباق نیستند، اما شواهدی حلنشده محسوب میشوند. پیش از استفاده از این ادعا در طراحی حفاظتی یا مشخصات تدارکات، اسناد مفقود را درخواست کنید.
پرسشهای متمرکز بر استاندارد IEC 62955
عبارت RDC-DD مخفف چیست؟
عبارت RDC-DD به معنای دستگاه تشخیص جریان مستقیم باقیمانده است. طبق استاندارد IEC 62955، این دستگاه برای کاربرد تعریفشده شارژ خودروی برقی در حالت Mode 3 AC استفاده میشود تا جریان مستقیم باقیمانده صاف را تشخیص داده و منبع تغذیه خودروی برقی را قطع کند یا فرآیند قطع آن را آغاز نماید.
آیا RDC-MD و RDC-PD دستگاههای یکسانی هستند؟
خیر. RDC-MD نشاندهنده معماری دستگاه پایش است که از طریق یک دستگاه سوئیچینگ یا حفاظتی مرتبط عمل میکند. RDC-PD نشاندهنده معماری دستگاه حفاظتی است و طبق تعریف استاندارد، برای جداسازی مناسب است. پیادهسازی دقیق همچنان به اسناد محصول بستگی دارد.
آیا یک RDC-DD جایگزین RCD نوع A بالادست میشود؟
نه لزوماً. RDC-DD وضعیت جریان مستقیم صاف را که میتواند عملکرد RCD بالادست را مختل کند، برطرف میسازد. نصب کامل سیستم همچنان باید تمامی عملکردهای مورد نیاز برای جریان باقیمانده، اضافهبار، اتصال کوتاه، سوئیچینگ و جداسازی را طبق قوانین مربوطه فراهم کند.
آیا استاندارد IEC 62955 شارژ دوطرفه خودروی برقی را پوشش میدهد؟
دامنه کاربرد سال ۲۰۱۸ بیان میکند که RDC-DDها در این سند، برای جریان توان دوطرفه بین خودروی برقی و تاسیسات ثابت در نظر گرفته نشدهاند. بنابراین، یک طراحی دوطرفه نیازمند استانداردها و مستندات سازندهای است که برای آن معماری قابل اعمال باشد.
Sources Reviewed
- IEC 62955:2018 — RDC-DD برای شارژ خودروی برقی (EV) در حالت Mode 3
- پیشنمایش مجاز IEC 62955:2018 — مقدمه و دامنه کاربرد
- IEC 62423 — تجهیزات جریان باقیمانده نوع F و نوع B
- IEC 61851-1 — الزامات عمومی سیستم شارژ رسانشی خودروی برقی (EV)
برای بررسی تدارکات، کلاس دقیق RDC-DD، گواهی/گزارش، نقشه مدار، دستورالعمل RCD بالادست، رتبهبندیها و مستندات بازار مقصد را از تامینکننده EVSE یا تجهیزات حفاظتی درخواست کنید. VIOX میتواند اسناد محصول جریان باقیمانده سازگار را در صورتی که الزامات کامل مدار ارائه شود، بررسی کند. [email protected].
