Ue vs Ui vs Uimp: ការណែនាំអំពីកម្រិតវ៉ុលអគ្គិសនី

អ្នកកំពុងប្រៀបធៀប MCCB ពីរដែលមានកម្រិតចរន្តដូចគ្នា—ទាំងពីរគឺ 100A, ឧបករណ៍បីប៉ូល។ ប៉ុន្តែលក្ខណៈបច្ចេកទេសវ៉ុលអានខុសគ្នា៖ មួយបង្ហាញ “Ue 400V, Ui 690V, Uimp 8kV” ខណៈដែលមួយទៀតរាយ “Ue 690V, Ui 800V, Uimp 6kV”។ តើមួយណាសមនឹងប្រព័ន្ធបីហ្វា 400V របស់អ្នក? តើអ្នកអាចប្រើឧបករណ៍បំលែងសៀគ្វីទីមួយដោយសុវត្ថិភាពបានទេ ទោះបីជា Ue របស់វាត្រូវនឹងវ៉ុលប្រព័ន្ធរបស់អ្នក ប៉ុន្តែ Uimp ខុសគ្នា?

ប៉ារ៉ាម៉ែត្រវ៉ុលទាំងបីនេះ—Ue, Ui និង Uimp—លេចឡើងនៅលើសន្លឹកទិន្នន័យឧបករណ៍អគ្គិសនីទាំងអស់ពី MCCB និង អ្នកទំនាក់ទំនង ទៅ បញ្ជូនត និង ប្លុកស្ថានីយ. ។ ប៉ុន្តែការភ័ន្តច្រឡំអំពីអត្ថន័យពិតប្រាកដរបស់វា នាំឱ្យឧបករណ៍ដែលបានបញ្ជាក់មិនគ្រប់គ្រាន់ដែលបរាជ័យមុនអាយុ សមាសធាតុដែលបានបញ្ជាក់លើសកម្រិតដែលខ្ជះខ្ជាយថវិកា និងបញ្ហាអនុលោមភាពកំឡុងពេលអនុម័តគម្រោង។.

បញ្ហាមិនមែនគ្រាន់តែជាការអានលេខបីប៉ុណ្ណោះទេ។ ការវាយតម្លៃនីមួយៗសាកល្បងភាពតានតឹងអគ្គិសនីខុសៗគ្នា៖ ប្រតិបត្តិការស្ថិរភាព ភាពសុចរិតនៃអ៊ីសូឡង់ និងការទប់ទល់នឹងការកើនឡើងបណ្តោះអាសន្ន។ ពួកវាត្រូវបានគ្រប់គ្រងដោយស្តង់ដារ IEC ផ្សេងៗគ្នា ផ្ទៀងផ្ទាត់តាមរយៈនីតិវិធីធ្វើតេស្តផ្សេងៗគ្នា និងបម្រើមុខងារខុសគ្នាក្នុងការជ្រើសរើសឧបករណ៍។ ការចាត់ទុកពួកវាថាអាចផ្លាស់ប្តូរគ្នាបាន—ឬកាន់តែអាក្រក់ ការមិនអើពើនឹងពីរក្នុងចំណោមពួកវា—បង្កើតហានិភ័យសុវត្ថិភាព និងភាពជឿជាក់ពិតប្រាកដ។.

មគ្គុទ្ទេសក៍នេះឌិកូដការវាយតម្លៃវ៉ុលទាំងបីដោយភាពជាក់លាក់។ អ្នកនឹងរៀនយ៉ាងច្បាស់នូវអ្វីដែល Ue, Ui និង Uimp វាស់វែង តើការធ្វើតេស្ត IEC ណាមួយដែលបញ្ជាក់សុពលភាពប៉ារ៉ាម៉ែត្រនីមួយៗ របៀបដែលពួកវាទាក់ទងនឹងស្តង់ដារសម្របសម្រួលអ៊ីសូឡង់ និងអ្វីដែលសំខាន់បំផុត—ការវាយតម្លៃណាមួយដែលសំខាន់សម្រាប់ការសម្រេចចិត្តជាក់លាក់នីមួយៗ។ នៅទីបញ្ចប់ អ្នកនឹងអានសន្លឹកទិន្នន័យឧបករណ៍ដោយទំនុកចិត្ត និងជ្រើសរើសសមាសធាតុដែលត្រូវនឹងវ៉ុលប្រព័ន្ធរបស់អ្នក និងទម្រង់ភាពតានតឹងអគ្គិសនីពេញលេញដែលការដំឡើងរបស់អ្នកប្រឈមមុខ។.

តើ Ue (វ៉ុលប្រតិបត្តិការដែលបានវាយតម្លៃ) គឺជាអ្វី?

Ue គឺ វ៉ុលប្រតិបត្តិការដែលបានវាយតម្លៃ—វ៉ុលដែលឧបករណ៍អគ្គិសនីត្រូវបានរចនាឡើងដើម្បីដំណើរការក្រោមលក្ខខណ្ឌធម្មតា និងមិនមានការរំខាន។ នេះគឺជាលេខដែលអ្នកផ្គូផ្គងទៅនឹងវ៉ុលបន្ទាប់បន្សំរបស់ប្រព័ន្ធអ្នកនៅពេលជ្រើសរើស MCCBs, contactors, relays, ឬឧបករណ៍បញ្ជាផ្សេងទៀត។.

នៅក្នុងពាក្យ IEC 60947, Ue កំណត់ដែនវ៉ុលកម្មវិធីរបស់ឧបករណ៍។ វាដំណើរការស្របគ្នាជាមួយប៉ារ៉ាម៉ែត្រសំខាន់ពីរផ្សេងទៀត៖ Ie (ចរន្តប្រតិបត្តិការដែលបានវាយតម្លៃ) និង ប្រភេទនៃការប្រើប្រាស់ (ដូចជា AC-3 សម្រាប់ម៉ូទ័រ ឬ AC-23 សម្រាប់បន្ទុកចម្រុះ)។ រួមគ្នា លក្ខណៈបច្ចេកទេសទាំងបីនេះពិពណ៌នាអំពីស្រោមសំបុត្រដំណើរការប្រតិបត្តិការរបស់ឧបករណ៍។.

អ្វីដែល Ue ពិតជាសាកល្បង

Ue មិនត្រូវគ្នានឹងវ៉ុលសាកល្បងតែឯងជាក់លាក់ណាមួយទេ។ ផ្ទុយទៅវិញ វាបង្កើតវ៉ុលយោងសម្រាប់ការធ្វើតេស្តដំណើរការ៖

• ការធ្វើតេស្តភាពធន់នៃប្រតិបត្តិការ៖ ឧបករណ៍ត្រូវតែបញ្ចប់វដ្តប្រតិបត្តិការដែលបានវាយតម្លៃ (បង្កើត និងបំបែកចរន្តដែលបានវាយតម្លៃ) នៅ Ue ដោយគ្មានការបរាជ័យ
• ការផ្ទៀងផ្ទាត់ការកើនឡើងសីតុណ្ហភាព៖ នៅចរន្តដែលបានវាយតម្លៃ និងវ៉ុលប្រតិបត្តិការ សីតុណ្ហភាពឧបករណ៍ត្រូវតែស្ថិតក្នុងដែនកំណត់
• ការសម្របសម្រួលដំណើរការ៖ ក្រុមហ៊ុនផលិតប្រកាសសមត្ថភាពប្តូរចរន្ត ដំណើរការសៀគ្វីខ្លី និងទិន្នន័យសម្របសម្រួលនៅតម្លៃ Ue ជាក់លាក់

សម្រាប់ contactor ដែលបានវាយតម្លៃ Ue 400V AC-3 ជាមួយ Ie 95A នោះមានន័យថាវាត្រូវបានសាកល្បងដើម្បីប្តូរបន្ទុកម៉ូទ័រ inductive 95A នៅ 400V សម្រាប់ភាពធន់មេកានិច និងអគ្គិសនីដែលបានប្រកាសរបស់វា។.

តម្លៃ Ue ធម្មតាសម្រាប់ឧបករណ៍ឧស្សាហកម្ម

ការវាយតម្លៃ Ue ស្តង់ដារធ្វើតាមវ៉ុលប្រព័ន្ធទូទៅ៖

• 230V / 240V AC៖ ប្រព័ន្ធអឺរ៉ុប និងអន្តរជាតិមួយហ្វា
• 400V / 415V AC៖ ប្រព័ន្ធអឺរ៉ុប អាស៊ី និងប្រព័ន្ធឧស្សាហកម្មជាច្រើនបីហ្វា
• 480V AC៖ ប្រព័ន្ធឧស្សាហកម្មបីហ្វានៅអាមេរិកខាងជើង
• 690V AC៖ កម្មវិធីឧស្សាហកម្មវ៉ុលខ្ពស់ ឧបករណ៍រុករក
• 24V / 48V / 110V DC៖ សៀគ្វីបញ្ជា ប្រព័ន្ធស្វ័យប្រវត្តិកម្ម ការដំឡើងដែលគាំទ្រដោយថ្ម

អ្នកជ្រើសរើសឧបករណ៍ដែល Ue ដែលបានប្រកាសត្រូវគ្នា ឬលើសពីវ៉ុលបន្ទាប់បន្សំរបស់ប្រព័ន្ធអ្នក។ ឧបករណ៍ដែលបានវាយតម្លៃ Ue 690V អាចដំណើរការនៅក្នុងប្រព័ន្ធ 400V (វាត្រូវបានវាយតម្លៃលើសសម្រាប់វ៉ុល) ប៉ុន្តែឧបករណ៍ដែលបានវាយតម្លៃ Ue 230V មិនអាចប្រើក្នុងកម្មវិធី 400V បានទេ—វាត្រូវបានបញ្ជាក់មិនគ្រប់គ្រាន់។.

ទំនាក់ទំនង Ue-Ie-Category

Ue មិនដែលកើតឡើងដោយឯកោទេ។ MCCB អាចបង្ហាញ Ue 400V ជាមួយនឹងការវាយតម្លៃ Ie ច្រើន (40A, 63A, 100A) អាស្រ័យលើទំហំស៊ុម និងការកំណត់ដំណើរកម្សាន្តកម្ដៅ។ Contactor អាចរាយបញ្ជីតម្លៃ Ie ផ្សេងគ្នានៅកម្រិត Ue ផ្សេងគ្នា—ឧទាហរណ៍ Ie 95A នៅ Ue 400V ប៉ុន្តែមានតែ Ie 80A នៅ Ue 690V ប៉ុណ្ណោះ ពីព្រោះវ៉ុលខ្ពស់ធ្វើឱ្យទំនាក់ទំនងតានតឹងកំឡុងពេលរំខានធ្នូ។.

តែងតែផ្ទៀងផ្ទាត់លក្ខណៈបច្ចេកទេសទាំងបី។ ឧបករណ៍ដែលបានវាយតម្លៃសម្រាប់វ៉ុលរបស់អ្នក ប៉ុន្តែប្រភេទនៃការប្រើប្រាស់ខុស អាចបរាជ័យ ទោះបីជា Ue ត្រូវគ្នាយ៉ាងល្អឥតខ្ចោះក៏ដោយ។.

តើ Ui (វ៉ុលអ៊ីសូឡង់ដែលបានវាយតម្លៃ) គឺជាអ្វី?

Ui គឺ វ៉ុលអ៊ីសូឡង់ដែលបានវាយតម្លៃ—ឯកសារយោងវ៉ុលដែលប្រើដើម្បីកំណត់កម្រិតនៃការធ្វើតេស្ត dielectric និងចម្ងាយ creepage អប្បបរមា។ មិនដូច Ue (ដែលពិពណ៌នាអំពីដំណើរការប្រតិបត្តិការ) Ui កំណត់សមត្ថភាពអ៊ីសូឡង់របស់ឧបករណ៍។ វាមិនមែនជាវ៉ុលប្រតិបត្តិការដែលអាចអនុញ្ញាតបានទេ។ វាជាឯកសារយោងរចនាដែលធានាបាននូវកម្លាំងអ៊ីសូឡង់គ្រប់គ្រាន់។.

ច្បាប់ជាមូលដ្ឋាន: Ue មិនត្រូវលើសពី Ui ទេ។. សន្លឹកទិន្នន័យឧបករណ៍បង្ហាញពីទំនាក់ទំនងនេះយ៉ាងច្បាស់—contactor ដែលបានវាយតម្លៃ Ue 400V ជាធម្មតានឹងបង្ហាញ Ui 690V ឬ 800V ដែលមានន័យថាវាអាចដំណើរការនៅវ៉ុលណាមួយរហូតដល់ 400V ខណៈពេលដែលរក្សាអ៊ីសូឡង់ដែលបានរចនាឡើងសម្រាប់កម្រិតស្ត្រេស 690V ឬ 800V ។.

អ្វីដែល Ui ពិតជាសាកល្បង៖ កម្លាំង Dielectric

Ui កំណត់ វ៉ុលទប់ទល់នឹង dielectric ប្រេកង់ថាមពល ។ ការធ្វើតេស្តនេះផ្ទៀងផ្ទាត់ថាអ៊ីសូឡង់អាចទប់ទល់នឹងភាពតានតឹងអគ្គិសនីដែលបានទ្រទ្រង់ដោយគ្មានការបំបែក៖

• វ៉ុលសាកល្បង៖ ជាធម្មតា 2 × Ui + 1000V សម្រាប់ឧបករណ៍ដែលមាន Ui ≤ 690V (យោងតាម IEC 60947-1)
• រយៈពេលសាកល្បង៖ 60 វិនាទី (វ៉ុល AC ដែលបានទ្រទ្រង់ 1 នាទី)
• ប្រេកង់សាកល្បង៖ 50 Hz ឬ 60 Hz AC (ប្រេកង់ថាមពល)
• លក្ខណៈវិនិច្ឆ័យឆ្លងកាត់៖ គ្មានការបញ្ចេញទឹករំអិល គ្មានការបំបែក ចរន្ត creepage ស្ថិតក្នុងដែនកំណត់ដែលបានបញ្ជាក់

ឧទាហរណ៍ ប្លុកស្ថានីយដែលបានវាយតម្លៃ Ui 690V ឆ្លងកាត់ការធ្វើតេស្ត dielectric នៅប្រហែល 2,380V AC សម្រាប់រយៈពេលមួយនាទី។ នេះក្លែងធ្វើភាពចាស់ និងភាពតានតឹងនៃអ៊ីសូឡង់អស់ជាច្រើនឆ្នាំដែលបានបង្រួមទៅជាការធ្វើតេស្តដែលបានគ្រប់គ្រងតែមួយ។.

ហេតុអ្វីបានជា Ui លើសពី Ue៖ រឹមសុវត្ថិភាព

ឧបករណ៍អគ្គិសនីជួបប្រទះភាពតានតឹងវ៉ុលលើសពីកម្រិតបន្ទាប់បន្សំ៖

• វ៉ុលលើសបណ្តោះអាសន្ន៖ ការកើនឡើងនៃការប្តូរ ប្រតិបត្តិការធនាគារ capacitor
• ការប្រែប្រួលវ៉ុលប្រព័ន្ធ៖ ការប្រែប្រួលក្រឡាចត្រង្គ បញ្ហានៃបទប្បញ្ញត្តិម៉ាស៊ីនភ្លើង
• ភាពចាស់នៃអ៊ីសូឡង់សំណើម ការកខ្វក់ និងវដ្តកម្ដៅធ្វើឱ្យខូចអ៊ីសូឡង់តាមពេលវេលា
• រឹមសុវត្ថិភាពស្តង់ដារ IEC តម្រូវឱ្យមានអ៊ីសូឡង់ដែលត្រូវបានរចនាឡើងសម្រាប់ភាពតានតឹងខ្ពស់ជាងវ៉ុលប្រតិបត្តិការ

ប្រព័ន្ធ 400V កម្រនឹងឃើញ 400V យ៉ាងពិតប្រាកដជាបន្តបន្ទាប់។ វ៉ុលអាចប្រែប្រួល ±10% ក្រោមលក្ខខណ្ឌធម្មតា ហើយព្រឹត្តិការណ៍បណ្ដោះអាសន្នរុញវ៉ុលឱ្យខ្ពស់ជាងនេះ។ ការបញ្ជាក់ឧបករណ៍ដែលមាន Ui ខ្ពស់ជាង Ue ធានានូវសុចរិតភាពនៃអ៊ីសូឡង់ពេញមួយអាយុកាលសេវាកម្មរបស់ឧបករណ៍។.

តម្រូវការ Ui និងចម្ងាយ Creepage

Ui កំណត់ដោយផ្ទាល់នូវអប្បបរមា ចម្ងាយ creepage—ផ្លូវខ្លីបំផុតរវាងផ្នែក conductive ដែលវាស់តាមបណ្តោយផ្ទៃអ៊ីសូឡង់។ តារាង IEC 60664-1 បញ្ជាក់ពី creepage ដែលត្រូវការដោយផ្អែកលើ៖

• វ៉ុលអ៊ីសូឡង់ដែលបានវាយតម្លៃ (Ui)
• កម្រិតនៃការបំពុល (កម្រិតនៃការកខ្វក់៖ ស្អាត ធម្មតា conductive)
• ក្រុមសម្ភារៈអ៊ីសូឡង់ (ភាពធន់ទ្រាំនឹងការតាមដាន៖ I, II, IIIa, IIIb)

Ui កាន់តែខ្ពស់ទាមទារ creepage កាន់តែធំ។ Terminal blocks សម្រាប់ Ui 1000V ត្រូវការចន្លោះធំជាង terminal blocks Ui 400V ទោះបីជាទាំងពីរដំណើរការក្នុងប្រព័ន្ធ 400V ដូចគ្នាក៏ដោយ។ នេះប៉ះពាល់ដល់ទំហំរូបវន្ត និងដង់ស៊ីតេ terminal ។.

តម្លៃ Ui ទូទៅ

ការវាយតម្លៃ Ui ស្តង់ដារសម្រាប់ឧបករណ៍វ៉ុលទាប៖

• 300Vគ្រឿងបញ្ជាដែលមានកាតព្វកិច្ចស្រាល កម្មវិធីវ៉ុលទាប
• 500V / 690Vទូទៅបំផុតសម្រាប់ MCCB ឧស្សាហកម្ម, contactors, relays នៅក្នុងប្រព័ន្ធ 400V/480V
• 800V / 1000Vអ៊ីសូឡង់ខ្ពស់ជាងសម្រាប់កម្មវិធីដែលទាមទារ ការគ្របដណ្តប់ជួរវ៉ុលបន្ថែម

ត្រូវប្រាកដជានិច្ចថាឧបករណ៍ដែលបានជ្រើសរើសបង្ហាញ Ui ≥ វ៉ុលប្រព័ន្ធអតិបរមាដែលរំពឹងទុករបស់អ្នក។ សម្រាប់ប្រព័ន្ធ 480V ការជ្រើសរើសសមាសធាតុដែលមាន Ui 500V ផ្តល់នូវរឹមអប្បបរមា; Ui 690V ឬ 800V ផ្តល់នូវភាពជឿជាក់យូរអង្វែងកាន់តែប្រសើរ។.

តើអ្វីជា Uimp (វ៉ុលទប់ទល់នឹងកម្លាំងរុញច្រានដែលបានវាយតម្លៃ)?

Uimp គឺ វ៉ុលទប់ទល់នឹងកម្លាំងរុញច្រានដែលបានវាយតម្លៃ—តម្លៃវ៉ុលកំពូលដែលឧបករណ៍អាចទប់ទល់បាននៅពេលដែលទទួលរងនូវកម្លាំងរុញច្រានលើសវ៉ុលបណ្ដោះអាសន្នដែលបានធ្វើស្តង់ដារដោយមិនមានការបរាជ័យនៃអ៊ីសូឡង់។ ខណៈពេលដែល Ui សាកល្បងកម្លាំង dielectric នៃប្រេកង់ថាមពល Uimp ធ្វើឱ្យមានសុពលភាពសមត្ថភាពរបស់ឧបករណ៍ក្នុងការរស់រានមានជីវិតពីការកើនឡើងថាមពលលឿន និងថាមពលខ្ពស់ពីការរន្ទះបាញ់ ព្រឹត្តិការណ៍ប្តូរ និងការរំខានដល់បណ្តាញ។.

Uimp ត្រូវបានបង្ហាញជា kilovolts (kV) កំពូល និងប្រើទម្រង់រលកកម្លាំងរុញច្រានដែលបានធ្វើស្តង់ដារ៖ 1.2/50 μs (ពេលវេលាកើនឡើង 1.2 microsecond ដល់កំពូល ការធ្លាក់ចុះ 50 microsecond ដល់ពាក់កណ្តាលតម្លៃ)។ ទម្រង់រលកនេះធ្វើត្រាប់តាមហត្ថលេខាអគ្គិសនីនៃការកើនឡើងដែលបណ្តាលមកពីផ្លេកបន្ទោរ និងបណ្តោះអាសន្នប្តូរ។.

អ្វីដែល Uimp សាកល្បងពិតប្រាកដ៖ ភាពស៊ាំនឹងការកើនឡើង

ការធ្វើតេស្តទប់ទល់នឹងកម្លាំងរុញច្រាន ធ្វើឱ្យឧបករណ៍ទទួលរងនូវជីពចរឆ្លងកាត់វ៉ុលខ្ពស់៖

• ទម្រង់រលកសាកល្បងជីពចរវ៉ុល 1.2/50 μs (រូបរាង IEC ស្តង់ដារ)
• វ៉ុលសាកល្បងUimp ដែលបានប្រកាសរបស់ឧបករណ៍ (6 kV, 8 kV, 12 kV, ល។ )
• នីតិវិធីសាកល្បងកម្លាំងរុញច្រានច្រើនត្រូវបានអនុវត្តជាមួយនឹងប៉ូលទាំងពីរ (វិជ្ជមាន និងអវិជ្ជមាន)
• ចន្លោះពេលរវាងកម្លាំងរុញច្រានអប្បបរមា 1 វិនាទី
• លក្ខណៈវិនិច្ឆ័យឆ្លងកាត់គ្មាន flashover គ្មានការបំបែកអ៊ីសូឡង់ គ្មានការខ្សោះគុណភាពនៃ clearances

សម្រាប់ circuit breaker ដែលបានវាយតម្លៃ Uimp 8 kV វិស្វករសាកល្បងអនុវត្តកម្លាំងរុញច្រានកំពូល 8,000 វ៉ុលម្តងហើយម្តងទៀតដើម្បីផ្ទៀងផ្ទាត់ថា clearances ខាងក្នុង និងអ៊ីសូឡង់ទប់ទល់នឹងភាពតានតឹងបណ្តោះអាសន្នទាំងនេះដោយគ្មានការបរាជ័យ។.

ការតភ្ជាប់ប្រភេទ Overvoltage

តម្លៃ Uimp មិនមានលក្ខណៈបំពានទេ—ពួកវាត្រូវបានសម្របសម្រួលជាមួយ ប្រភេទ overvoltage បានកំណត់នៅក្នុង IEC 60664-1 ។ ប្រភេទទាំងនេះចាត់ថ្នាក់ការដំឡើងដោយការប៉ះពាល់របស់ពួកគេទៅនឹង overvoltages បណ្តោះអាសន្ន៖

• ប្រភេទ Iឧបករណ៍ដែលមានការប៉ះពាល់បណ្តោះអាសន្នតិច (សៀគ្វីអេឡិចត្រូនិចដែលបានការពារ)
• ប្រភេទ IIគ្រឿងប្រើប្រាស់ និងឧបករណ៍ចល័ត (បន្ទុកលំនៅដ្ឋានធម្មតា)
• ប្រភេទ IIIការដំឡើងថេរ (បន្ទះចែកចាយ គ្រឿងម៉ាស៊ីនឧស្សាហកម្ម)
• ប្រភេទ IVប្រភពដើមនៃការដំឡើង (ច្រកចូលសេវាកម្ម ម៉ែត្រឧបករណ៍ប្រើប្រាស់ ខ្សែលើអាកាស)

ប្រភេទខ្ពស់ប្រឈមមុខនឹងបណ្តោះអាសន្នកាន់តែធ្ងន់ធ្ងរ។ តារាង IEC 60664-1 គូសផែនទីវ៉ុលបន្ទាប់បន្សំនៃប្រព័ន្ធទៅកម្រិតទប់ទល់នឹងកម្លាំងរុញច្រានដែលត្រូវការសម្រាប់ប្រភេទនីមួយៗ។ សម្រាប់ប្រព័ន្ធបីដំណាក់កាល 400V៖

• ប្រភេទ IIUimp 2.5 kV ធម្មតា
• ប្រភេទ IIIUimp 6 kV ធម្មតា
• ប្រភេទ IVUimp 8 kV ធម្មតា

ឧបករណ៍ឧស្សាហកម្មដែលបានដំឡើងនៅក្នុងប្រព័ន្ធចែកចាយថេរ (ប្រភេទ III) ត្រូវការ Uimp ខ្ពស់ជាងគ្រឿងប្រើប្រាស់ដែលដោតចូលទៅក្នុងព្រីជញ្ជាំង (ប្រភេទ II) ទោះបីជាទាំងពីរដំណើរការនៅវ៉ុលបន្ទាប់បន្សំដូចគ្នាក៏ដោយ។.

តម្លៃ Uimp ធម្មតាសម្រាប់ឧបករណ៍ឧស្សាហកម្ម

ការវាយតម្លៃ Uimp ស្តង់ដារសម្រាប់ switchgear វ៉ុលទាប និងឧបករណ៍បញ្ជា៖

• 4 kVកម្មវិធីប្រភេទទាប ឧបករណ៍លំនៅដ្ឋាន
• 6 kVទូទៅសម្រាប់ MCCB ក្នុងស្រុក/លំនៅដ្ឋាន ឧបករណ៍ប្រភេទ II/III
• 8 kVស្តង់ដារសម្រាប់ MCCB ឧស្សាហកម្ម, contactors, ការដំឡើងថេរប្រភេទ III/IV
• 12 kVកម្មវិធីឧស្សាហកម្មដែលទាមទារ ឧបករណ៍ថ្នាក់ឧបករណ៍ប្រើប្រាស់ ទីតាំងដែលមានការប៉ះពាល់ខ្ពស់

Datasheets ឧបករណ៍ជាធម្មតាបង្ហាញតម្លៃ Uimp ដែលត្រូវគ្នានឹងប្រភេទដំឡើងដែលបានគ្រោងទុក។ សមាសធាតុថ្នាក់ឧស្សាហកម្មលំនាំដើមទៅ 8 kV ឬខ្ពស់ជាងនេះ ខណៈដែលផលិតផលលំនៅដ្ឋានអាចបង្ហាញ 4-6 kV ។.

ហេតុអ្វីបានជា Uimp សំខាន់៖ ព្រឹត្តិការណ៍កើនឡើងក្នុងពិភពលោកពិត

ប្រព័ន្ធអគ្គិសនីប្រឈមមុខនឹង overvoltages បណ្តោះអាសន្នជាប្រចាំ៖

• រន្ទះបាញ់ការវាយប្រហារដោយផ្ទាល់ ឬនៅក្បែរនោះ បង្កឱ្យមានការកើនឡើងវ៉ុលខ្ពស់ទៅក្នុងបណ្តាញចែកចាយ
• ប្រតិបត្តិការប្តូរ: ការបើក/បិទបន្ទុកធំៗ ធនាគារ capacitor ឬ transformers បង្កើតជា spikes វ៉ុល
• កំហុសបណ្តាញអគ្គិសនី: ការដោះស្រាយកំហុស និងប្រតិបត្តិការបើកវិញ បង្កើតជា transients
• ការចាប់ផ្តើមម៉ូទ័រ: ការប្តូរបន្ទុក inductive បង្កើតជា spikes វ៉ុលក្នុងតំបន់

ឧបករណ៍ដែលមាន Uimp មិនគ្រប់គ្រាន់បរាជ័យដោយមិនអាចទាយទុកជាមុនបាន—ពេលខ្លះភ្លាមៗបន្ទាប់ពីព្យុះរន្ទះ ពេលខ្លះបន្ទាប់ពីការខូចខាតដោយសាររលកកើនឡើងកកកុញធ្វើឱ្យខ្សោយអ៊ីសូឡង់ក្នុងរយៈពេលជាច្រើនខែ។ លក្ខណៈបច្ចេកទេស Uimp ត្រឹមត្រូវធានាថាឧបករណ៍អាចរស់រានមានជីវិតពីបរិយាកាស transient ជាក់លាក់ចំពោះទីតាំងដំឡើង និងប្រភេទរបស់វា។.

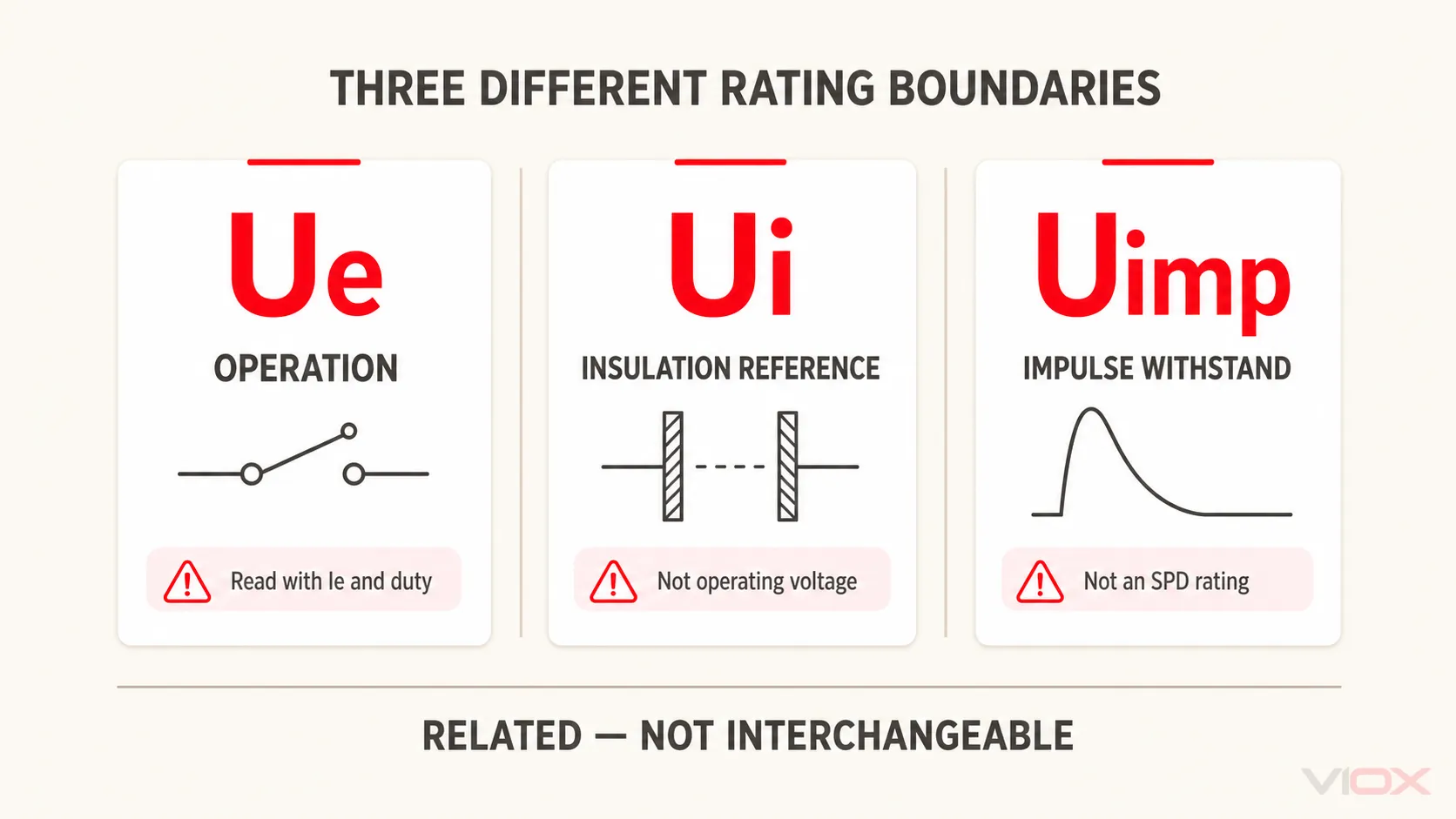

ភាពខុសគ្នាដ៏សំខាន់៖ Ue vs Ui vs Uimp

ការវាយតម្លៃវ៉ុលទាំងបីនេះវាស់ភាពតានតឹងអគ្គិសនីខុសគ្នាជាមូលដ្ឋាន។ ការយល់ដឹងពីភាពខុសគ្នារបស់ពួកគេការពារកំហុសនៃលក្ខណៈបច្ចេកទេស និងជួយអ្នកផ្គូផ្គងឧបករណ៍ទៅនឹងលក្ខខណ្ឌប្រតិបត្តិការជាក់ស្តែង។.

ប្រតិបត្តិការ vs. អ៊ីសូឡង់ vs. រលកកើនឡើង៖ សំណួរខុសគ្នា

ការវាយតម្លៃនីមួយៗឆ្លើយសំណួររចនាជាក់លាក់មួយ៖

• Ue (វ៉ុលប្រតិបត្តិការ): “តើវ៉ុលប្រព័ន្ធអ្វីដែលឧបករណ៍នេះអាចដំណើរការបានក្រោមលក្ខខណ្ឌធម្មតា និងបន្ត?”
• Ui (វ៉ុលអ៊ីសូឡង់): “តើតម្លៃយោងវ៉ុលអ្វីកំណត់កម្លាំងអ៊ីសូឡង់ និងចម្ងាយលូនវាររបស់ឧបករណ៍នេះ?”
• Uimp (វ៉ុលទប់ទល់នឹងរលក): “តើវ៉ុល transient កំពូលអ្វីដែលឧបករណ៍នេះអាចរស់រានមានជីវិតដោយគ្មានការបំបែកអ៊ីសូឡង់?”

ពួកវាបំពេញបន្ថែម មិនអាចផ្លាស់ប្តូរបានទេ។ អ្នកមិនអាចជំនួស Ui សម្រាប់ Ue បានទេ ហើយ Uimp ខ្ពស់មិនទូទាត់សងសម្រាប់ការខ្វះខាត Ue ទេ។ ទាំងបីត្រូវតែស្របតាមតម្រូវការកម្មវិធីរបស់អ្នក។.

ភាពខុសគ្នានៃវិធីសាស្ត្រធ្វើតេស្ត

ការវាយតម្លៃ	ប្រភេទសាកល្បង	Test Voltage	រយៈពេល	អ្វីដែលវាផ្ទៀងផ្ទាត់
Ue	ការធ្វើតេស្តដំណើរការប្រតិបត្តិការ	វ៉ុលបន្ទាប់បន្សំនៃប្រព័ន្ធ	រាប់ពាន់ជុំ	សមត្ថភាពប្តូរ, ភាពធន់, ការកើនឡើងសីតុណ្ហភាព
Ui	ថាមពល-ប្រេកង់ dielectric ទប់ទល់	~2 × Ui + 1000V AC	60 វិនាទី	ភាពសុចរិតនៃអ៊ីសូឡង់ប្រឆាំងនឹងភាពតានតឹង AC ដែលទ្រទ្រង់
Uimp	ការធ្វើតេស្តទប់ទល់នឹងរលក	កំពូលរលក kV ដែលបានវាយតម្លៃ	មីក្រូវិនាទី (ការបាញ់ច្រើនដង)	ភាពគ្រប់គ្រាន់នៃការបោសសំអាតប្រឆាំងនឹងរលក transient លឿន

ការធ្វើតេស្ត Ui ប្រើ AC 50/60 Hz ដែលទ្រទ្រង់រយៈពេលមួយនាទី—ភាពតានតឹងយឺត និងកិនលើអ៊ីសូឡង់។ ការធ្វើតេស្ត Uimp ប្រើរលក 1.2/50 μs—spikes វ៉ុលលឿន និងមុតស្រួចដែលសង្កត់ធ្ងន់លើការបោសសំអាត និងគម្លាតខ្យល់ខុសគ្នា។ ការឆ្លងកាត់ការធ្វើតេស្តមួយមិនធានាការឆ្លងកាត់មួយផ្សេងទៀតទេ។.

ទំនាក់ទំនងទំហំវ៉ុល

ឧបករណ៍ធម្មតាបង្ហាញពីឋានានុក្រមវ៉ុលជាក់លាក់មួយ៖

Ue ≤ Ui < Uimp

ឧទាហរណ៍៖ MCCB ឧស្សាហកម្មសម្រាប់ប្រព័ន្ធ 400V អាចបង្ហាញ៖

• Ue = 400V (វ៉ុលប្រតិបត្តិការត្រូវគ្នានឹងប្រព័ន្ធ)
• Ui = 690V (អ៊ីសូឡង់ត្រូវបានរចនាឡើងសម្រាប់ភាពតានតឹងខ្ពស់ជាង)
• Uimp = 8 kV (ការទប់ទល់នឹងរលកសម្រាប់ការដំឡើងប្រភេទ III)

កត់សម្គាល់លំដាប់នៃទំហំ៖ Ue និង Ui ស្ថិតនៅក្នុងរាប់រយវ៉ុល ខណៈពេលដែល Uimp លោតដល់រាប់ពាន់វ៉ុល។ នេះឆ្លុះបញ្ចាំងពីលក្ខណៈខុសគ្នានៃរលក transient ទល់នឹងប្រតិបត្តិការស្ថិរភាព។.

តើការវាយតម្លៃមួយណាគ្រប់គ្រងការសម្រេចចិត្តមួយណា?

ការសម្រេចចិត្តលក្ខណៈបច្ចេកទេសខុសគ្នាអាស្រ័យលើការវាយតម្លៃខុសគ្នា៖

ប្រើ Ue ដើម្បីកំណត់៖

• ភាពឆបគ្នានៃប្រព័ន្ធ (តើឧបករណ៍ត្រូវគ្នានឹងវ៉ុលបន្ទាប់បន្សំរបស់អ្នកទេ?)
• ការសម្របសម្រួលការវាយតម្លៃបច្ចុប្បន្ន (តម្លៃ Ie ប្រកាសនៅកម្រិត Ue ជាក់លាក់)
• លទ្ធភាពអនុវត្តប្រភេទការប្រើប្រាស់ (AC-3, AC-23, ល។ )
• ការកំណត់រចនាសម្ព័ន្ធស្របគ្នា/ស៊េរី (ការពិចារណាអំពីការចែករំលែកវ៉ុល)

ប្រើ Ui ដើម្បីផ្ទៀងផ្ទាត់៖

• រឹមសុវត្ថិភាពអ៊ីសូឡង់គ្រប់គ្រាន់ (Ui គួរតែលើសពី Ue យ៉ាងសំខាន់)
• ការអនុលោមតាមតម្រូវការចម្ងាយលូនវារសម្រាប់កម្រិតបំពុល
• ភាពជឿជាក់នៃអ៊ីសូឡង់រយៈពេលវែងនៅក្នុងបរិយាកាសរបស់អ្នក
• ភាពសមស្របនៃឧបករណ៍នៅទូទាំងជួរវ៉ុល (ឧបករណ៍មួយ កម្មវិធីច្រើន)

ប្រើ Uimp ដើម្បីធានា៖

• ការការពាររលក transient សម្រាប់ប្រភេទវ៉ុលលើសនៃការដំឡើង
• ការសម្របសម្រួលជាមួយឧបករណ៍ការពាររលកនៅផ្នែកខាងលើ
• ការរចនាការបោសសំអាតគ្រប់គ្រាន់សម្រាប់ទីតាំងដែលមានការប៉ះពាល់ខ្ពស់
• ការអនុលោមតាមស្តង់ដារសម្របសម្រួលអ៊ីសូឡង់ (IEC 60664-1)

ស្តង់ដារ IEC និងតម្រូវការធ្វើតេស្ត

ការវាយតម្លៃវ៉ុលទាំងបីមិនមែនជាការអះអាងរបស់អ្នកផលិតដោយអំពើចិត្តទេ—ពួកវាត្រូវបានគ្រប់គ្រងដោយស្តង់ដារអន្តរជាតិ IEC យ៉ាងម៉ត់ចត់ដែលកំណត់នីតិវិធីធ្វើតេស្ត លក្ខណៈវិនិច្ឆ័យការអនុវត្តអប្បបរមា និងតម្រូវការឯកសារ។.

ស៊េរី IEC 60947៖ ប្តូរឧបករណ៍ និងឧបករណ៍បញ្ជាវ៉ុលទាប

ស៊េរី IEC 60947 ផ្តល់នូវគ្រឹះសម្រាប់ការកំណត់និយមន័យវ៉ុលនៅទូទាំង MCCBs, អ្នកទំនាក់ទំនង, បញ្ជូនត, ឧបករណ៍ចាប់ផ្តើមម៉ូទ័រ និងឧបករណ៍បញ្ជា៖

• IEC 60947-1៖ បទប្បញ្ញត្តិទូទៅដែលបង្កើតនិយមន័យ Ue, Ui, Uimp តម្រូវការសម្របសម្រួលអ៊ីសូឡង់ និងនីតិវិធីធ្វើតេស្តដែលអនុវត្តចំពោះឧបករណ៍ប្តូរតង់ស្យុងទាបទាំងអស់
• IEC 60947-2៖ តម្រូវការជាក់លាក់សម្រាប់ឧបករណ៍បំលែងសៀគ្វី (MCCBs, ACBs) រួមទាំងសមត្ថភាពបំបែកសៀគ្វីខ្លី ប្រភេទនៃការជ្រើសរើស និងការអនុវត្តវ៉ុលដែលបានវាយតម្លៃ
• IEC 60947-4-1៖ ឧបករណ៍ទំនាក់ទំនង និងឧបករណ៍ចាប់ផ្តើមម៉ូទ័រ កំណត់ប្រភេទនៃការប្រើប្រាស់ (AC-3, AC-4, ល) និងរបៀបដែល Ue ទាក់ទងនឹងសមត្ថភាពប្តូរម៉ូទ័រ
• IEC 60947-5-1៖ ឧបករណ៍សៀគ្វីបញ្ជា និងធាតុប្តូរ (កុងតាក់កំណត់ ឧបករណ៍ជ្រើសរើស ប៊ូតុងរុញ)

ផ្នែកទាំងអស់យោងទៅ IEC 60947-1 សម្រាប់និយមន័យវ៉ុលជាមូលដ្ឋាន បន្ទាប់មកបន្ថែមព័ត៌មានលម្អិតនៃការធ្វើតេស្តជាក់លាក់នៃផលិតផល។.

IEC 60947-7-1: ប្លុកស្ថានីយសម្រាប់ចំហាយស្ពាន់

ប្លុកស្ថានីយអនុវត្តតាមស្តង់ដារដែលពាក់ព័ន្ធ៖

• IEC ៦០៩៤៧-៧-១៖ កំណត់ការកើនឡើងសីតុណ្ហភាព ភាពធន់ទ្រាំឌីអេឡិចត្រិច (ការផ្ទៀងផ្ទាត់ Ui) ភាពធន់ទ្រាំចរន្តរយៈពេលខ្លី និងការធ្វើតេស្តកម្លាំងរុញច្រាន (ការផ្ទៀងផ្ទាត់ Uimp) សម្រាប់ប្លុកស្ថានីយ
• ការធ្វើតេស្តរួមមាន៖ ការធ្វើតេស្តឌីអេឡិចត្រិចប្រេកង់ថាមពល (60 វិនាទីនៅវ៉ុលតេស្តដែលបានមកពី Ui) និងការធ្វើតេស្តវ៉ុលកម្លាំងរុញច្រាន (ទម្រង់រលក 1.2/50 μs នៅ Uimp ដែលបានវាយតម្លៃ)

ប្លុកស្ថានីយប្រើក្របខ័ណ្ឌ Ui និង Uimp ជាមូលដ្ឋានដូចគ្នាទៅនឹង MCCB និងឧបករណ៍ទំនាក់ទំនង ធានានូវភាពស៊ីសង្វាក់គ្នានៃការសម្របសម្រួលអ៊ីសូឡង់នៅទូទាំងសមាសធាតុបន្ទះទាំងអស់។.

IEC 60664-1: ការសម្របសម្រួលអ៊ីសូឡង់នៅក្នុងប្រព័ន្ធតង់ស្យុងទាប

IEC 60664-1 ផ្តល់នូវតារាងវិស្វកម្មដែលភ្ជាប់វ៉ុលប្រព័ន្ធទៅនឹង Uimp និងការបោសសំអាតដែលត្រូវការ៖

• ប្រភេទវ៉ុលលើស (I ដល់ IV) ចាត់ថ្នាក់ការប៉ះពាល់នៃការដំឡើងទៅនឹងការផ្លាស់ប្តូរ
• កម្រិតនៃការបំពុល (1 ដល់ 4) ចាត់ថ្នាក់កម្រិតនៃការចម្លងរោគបរិស្ថាន
• តារាងវ៉ុលកម្លាំងរុញច្រានដែលបានវាយតម្លៃ៖ គូសផែនទីវ៉ុលប្រព័ន្ធបន្ទាប់បន្សំ និងប្រភេទវ៉ុលលើសទៅ Uimp អប្បបរមាដែលត្រូវការ
• តារាងបោសសំអាត និងលំហូរ៖ បញ្ជាក់ចម្ងាយខ្យល់ និងផ្ទៃអប្បបរមាដោយផ្អែកលើ Ui កម្រិតនៃការបំពុល និងក្រុមសម្ភារៈអ៊ីសូឡង់

វិស្វករប្រើ IEC 60664-1 ដើម្បីកំណត់ថាតើ Uimp និងការបោសសំអាតអ្វីដែលកម្មវិធីរបស់ពួកគេត្រូវការ បន្ទាប់មកជ្រើសរើសឧបករណ៍ដែលមានសន្លឹកទិន្នន័យដែលបង្ហាញពីការវាយតម្លៃគ្រប់គ្រាន់។.

IEC 61810-1: រីលេអេឡិចត្រូ-មេកានិច

រីលេអេឡិចត្រូ-មេកានិចអនុវត្តតាមស្តង់ដារផ្ទាល់ខ្លួនរបស់ពួកគេ ប៉ុន្តែប្រើគំនិតវាយតម្លៃវ៉ុលដូចគ្នា៖

• IEC 61810-1៖ កំណត់ Ue (វ៉ុលប្តូរ) Ui (វ៉ុលអ៊ីសូឡង់) និង Uimp (វ៉ុលធន់ទ្រាំកម្លាំងរុញច្រាន) សម្រាប់ទំនាក់ទំនង និងឧបករណ៏បញ្ជូនត
• នីតិវិធីធ្វើតេស្ត៖ ការធ្វើតេស្តឌីអេឡិចត្រិចប្រេកង់ថាមពល និងការធ្វើតេស្តកម្លាំងរុញច្រានឆ្លុះបញ្ចាំងពីវិធីសាស្រ្ត IEC 60947-1

រីលេដែលបានវាយតម្លៃ Ue 400V, Ui 690V, Uimp 6 kV ប្រើក្របខ័ណ្ឌបកស្រាយដូចគ្នាទៅនឹង MCCB ដែលមានការវាយតម្លៃទាំងនោះ—មានតែប្រភេទផលិតផលប៉ុណ្ណោះដែលខុសគ្នា។.

ការធ្វើតេស្តប្រភេទធៀបនឹងការធ្វើតេស្តជាប្រចាំ

ការផ្ទៀងផ្ទាត់ការវាយតម្លៃវ៉ុលពាក់ព័ន្ធនឹងកម្រិតតេស្តពីរ៖

ការធ្វើតេស្តប្រភេទ (ធ្វើម្តងក្នុងមួយការរចនា)៖

• ការផ្ទៀងផ្ទាត់ដ៏ទូលំទូលាយរួមទាំងភាពធន់ទ្រាំឌីអេឡិចត្រិច ការធ្វើតេស្តកម្លាំងរុញច្រាន ការកើនឡើងសីតុណ្ហភាព វដ្តនៃការស៊ូទ្រាំ
• ធ្វើឡើងលើគំរូតំណាងនៅក្នុងមន្ទីរពិសោធន៍ធ្វើតេស្តដែលទទួលស្គាល់
• លទ្ធផលត្រូវបានកត់ត្រានៅក្នុងរបាយការណ៍តេស្តប្រភេទ និងបោះពុម្ពនៅលើសន្លឹកទិន្នន័យ
• មានតម្លៃថ្លៃ ចំណាយពេលច្រើន—ក្រុមហ៊ុនផលិតមិនធ្វើម្តងទៀតសម្រាប់គ្រប់អង្គភាពផលិតកម្មទេ។

ការធ្វើតេស្តជាប្រចាំ (ធ្វើឡើងលើគ្រប់អង្គភាព ឬបាច់ផលិតកម្ម)៖

• ការផ្ទៀងផ្ទាត់ជាមូលដ្ឋាន៖ ការត្រួតពិនិត្យមើលឃើញ ការត្រួតពិនិត្យវិមាត្រ ការធ្វើតេស្តឌីអេឡិចត្រិចសាមញ្ញ (វ៉ុលទាបជាង រយៈពេលខ្លីជាង)
• ធានានូវភាពស៊ីសង្វាក់គ្នានៃការផលិតដោយមិនធ្វើម្តងទៀតនូវថ្មតេស្តប្រភេទពេញលេញ
• ការគ្រប់គ្រងគុណភាពរហ័ស និងចំណាយមានប្រសិទ្ធភាព

នៅពេលអ្នកអានសន្លឹកទិន្នន័យដែលបង្ហាញ Ue, Ui និង Uimp តម្លៃទាំងនោះតំណាងឱ្យការអនុវត្តដែលបានសាកល្បងប្រភេទ និងបញ្ជាក់។ ការធ្វើតេស្តជាប្រចាំបញ្ជាក់ថារាល់អង្គភាពផលិតកម្មបំពេញតាមការរចនាដែលបានសាកល្បងប្រភេទ។.

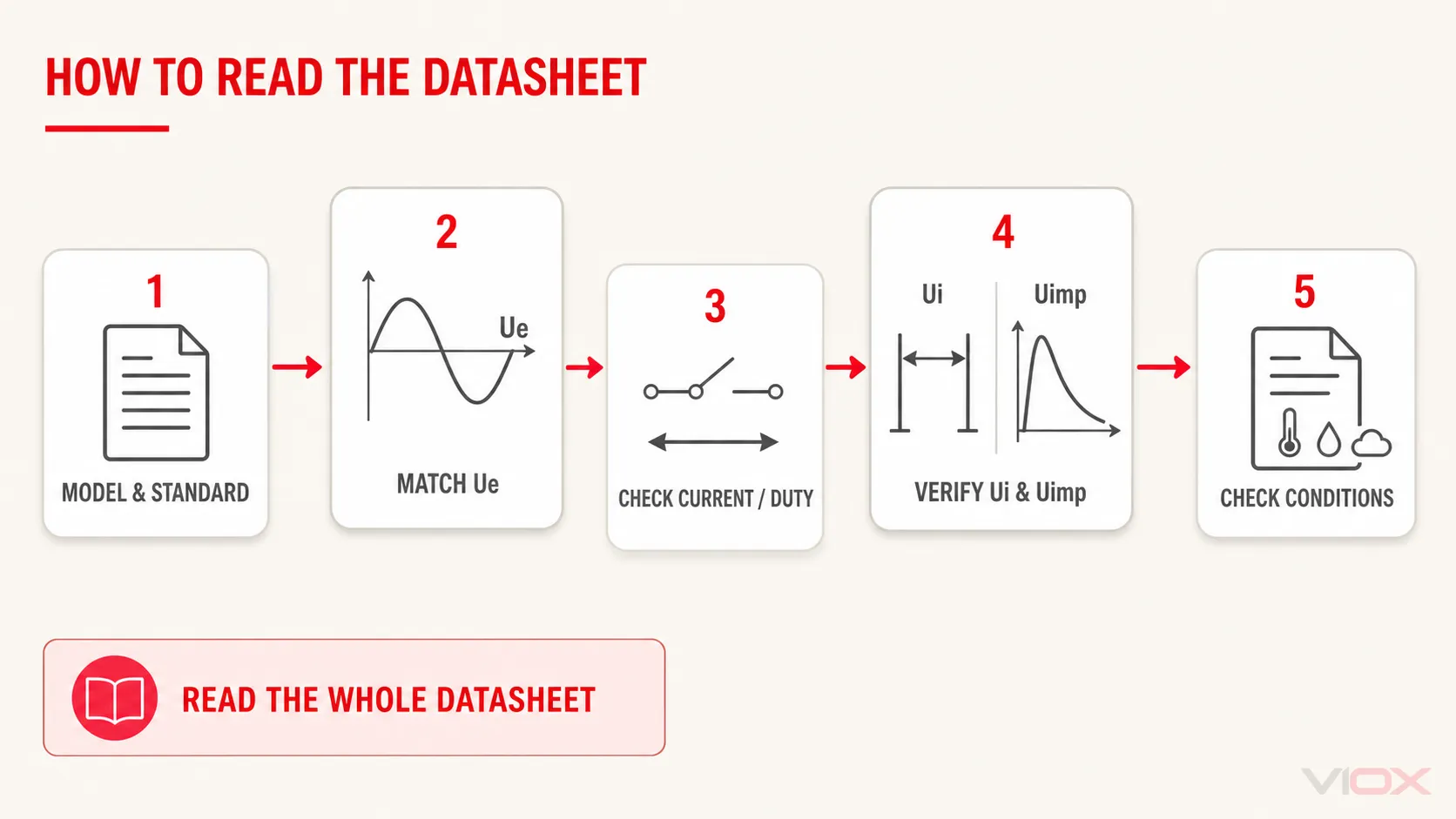

មគ្គុទ្ទេសក៍ជ្រើសរើសជាក់ស្តែង៖ ការប្រើប្រាស់ការវាយតម្លៃវ៉ុលឱ្យបានត្រឹមត្រូវ

ការជ្រើសរើសឧបករណ៍ដែលមានការវាយតម្លៃវ៉ុលសមស្របតម្រូវឱ្យមានវិធីសាស្រ្តជាប្រព័ន្ធ។ អនុវត្តតាមក្របខ័ណ្ឌនៃការសម្រេចចិត្តនេះ ដើម្បីផ្គូផ្គងការវាយតម្លៃទៅនឹងតម្រូវការដំឡើងរបស់អ្នក។.

ជំហានទី 1: កំណត់អត្តសញ្ញាណវ៉ុលបន្ទាប់បន្សំនៃប្រព័ន្ធរបស់អ្នក

ចាប់ផ្តើមជាមួយការពិតជាមូលដ្ឋាននៃប្រព័ន្ធ៖

• ប្រព័ន្ធមួយហ្វា៖ 120V, 230V, 240V AC
• ប្រព័ន្ធបីហ្វា៖ 208V, 380V, 400V, 415V, 480V, 600V, 690V AC
• ប្រព័ន្ធ DC៖ 24V, 48V, 110V, 220V DC (ជារឿងធម្មតាក្នុងកម្មវិធីបញ្ជា/ថ្ម)

នេះគឺជា តម្រូវការ Ue អប្បបរមា. ។ ឧបករណ៍ដែលបានវាយតម្លៃ Ue ទាបជាងវ៉ុលប្រព័ន្ធរបស់អ្នកមិនអាចប្រើបានទេ។ ឧបករណ៍ដែលបានវាយតម្លៃ Ue ស្មើនឹង ឬខ្ពស់ជាងវ៉ុលប្រព័ន្ធគឺអាចទទួលយកបានពីទស្សនៈវ៉ុលប្រតិបត្តិការ។.

ជំហានទី 2: កំណត់ប្រភេទវ៉ុលលើសនៃការដំឡើង

ពិគ្រោះជាមួយ IEC 60664-1 ឬកូដអគ្គិសនីក្នុងស្រុក ដើម្បីចាត់ថ្នាក់ការដំឡើងរបស់អ្នក៖

ប្រភេទ I៖ ឧបករណ៍អេឡិចត្រូនិកដែលងាយរងគ្រោះជាមួយនឹងការការពារការកើនឡើងក្នុងតំបន់ (កម្រមាននៅក្នុងកម្មវិធីឧស្សាហកម្ម)

ប្រភេទ II៖ សៀគ្វីឧបករណ៍ និងរន្ធដោត ឧបករណ៍ចល័តយ៉ាងហោចណាស់ 10 ម៉ែត្រពីប្រភពប្រភេទ III (លំនៅដ្ឋាន ពាណិជ្ជកម្មស្រាល)

ប្រភេទ III៖ ឧបករណ៍ថេរនៅក្នុងអគារ បន្ទះចែកចាយ គ្រឿងម៉ាស៊ីនឧស្សាហកម្ម (កម្មវិធីឧស្សាហកម្មទូទៅបំផុត)

ប្រភេទ IV៖ ប្រភពដើមនៃការដំឡើង ឧបករណ៍ច្រកចូលសេវាកម្ម ម៉ែត្រឧបករណ៍ប្រើប្រាស់ ខ្សែលើអាកាស

ប្រភេទនៃការដំឡើងរបស់អ្នកកំណត់ Uimp អប្បបរមាដែលត្រូវការ. ។ សម្រាប់ប្រព័ន្ធ 400V៖

• ប្រភេទ II → Uimp ≥ 2.5 kV
• ប្រភេទ III → Uimp ≥ 6 kV (ជារឿយៗត្រូវបានបញ្ជាក់ថាជា 8 kV សម្រាប់រឹមល្អប្រសើរជាងមុន)
• ប្រភេទ IV → Uimp ≥ 8 kV

ជំហានទី 3: វាយតម្លៃកម្រិតនៃបរិស្ថានកខ្វក់

វាយតម្លៃកម្រិតនៃការចម្លងរោគ យោងតាមស្តង់ដារ IEC 60664-1:

• កម្រិតនៃការបំពុល 1: បរិស្ថានស្អាត, ទូដាក់ឧបករណ៍បិទជិត (កម្រ)
• កម្រិតនៃការបំពុល 2: លក្ខខណ្ឌក្នុងផ្ទះធម្មតា, មានតែការបំពុលដែលមិនចម្លងចរន្តអគ្គិសនី (ភាគច្រើនជាទូដាក់ឧបករណ៍បញ្ជា)
• កម្រិតនៃការបំពុល 3: ការបំពុលដែលចម្លងចរន្តអគ្គិសនី ឬការបំពុលស្ងួតដែលមិនចម្លងចរន្តអគ្គិសនី ហើយប្រែជាចម្លងចរន្តអគ្គិសនីនៅពេលសើម (បរិស្ថានឧស្សាហកម្ម, ការដំឡើងនៅខាងក្រៅ)
• កម្រិតនៃការបំពុល 4: ការបំពុលដែលចម្លងចរន្តអគ្គិសនីជាប់លាប់ពីទឹកភ្លៀង, ព្រិល, ឬការបំពុលធ្ងន់ធ្ងរ

កម្រិតនៃការបំពុលខ្ពស់តម្រូវឱ្យមានឧបករណ៍ដែលមានចម្ងាយលូនកាន់តែធំ ដែលមានន័យថាការវាយតម្លៃ Ui ខ្ពស់ជាងសម្រាប់សមត្ថភាពនៃការបោសសំអាតដូចគ្នា។ ប្រព័ន្ធ 400V នៅក្នុងកម្រិតនៃការបំពុល 3 ត្រូវការចម្ងាយលូនធំជាងវ៉ុលដូចគ្នានៅក្នុងកម្រិត 2 ។.

ជំហានទី 4: ជ្រើសរើសឧបករណ៍ Ui ជាមួយនឹងរឹមគ្រប់គ្រាន់

ច្បាប់ទូទៅ: បញ្ជាក់ឧបករណ៍ដែលមាន Ui យ៉ាងហោចណាស់ 1.5× វ៉ុលបន្ទាប់បន្សំនៃប្រព័ន្ធរបស់អ្នក, និយមខ្ពស់ជាងនេះ។.

សម្រាប់ប្រព័ន្ធទូទៅ:

• ប្រព័ន្ធបីហ្វា 400V: បញ្ជាក់ Ui ≥ 690V (រឹម 1.73×)
• ប្រព័ន្ធបីហ្វា 480V: បញ្ជាក់ Ui ≥ 690V ឬ 800V
• ប្រព័ន្ធមួយហ្វា 230V: បញ្ជាក់ Ui ≥ 400V ឬ 500V

រឹមនេះគិតគូរពីការប្រែប្រួលវ៉ុល, វ៉ុលលើសបណ្តោះអាសន្ន និងភាពចាស់នៃអ៊ីសូឡង់ក្នុងរយៈពេលប្រើប្រាស់ឧបករណ៍។.

ជំហានទី 5: ផ្ទៀងផ្ទាត់ Uimp ត្រូវនឹងប្រភេទនៃការដំឡើង

ពិនិត្យទិន្នន័យឧបករណ៍ប្រៀបធៀបទៅនឹងប្រភេទនៃការដំឡើងរបស់អ្នកពីជំហានទី 2:

• ធានាថា Uimp ដែលបានប្រកាស ≥ អប្បបរមា IEC 60664-1 សម្រាប់វ៉ុលនិងប្រភេទប្រព័ន្ធរបស់អ្នក
• ការដំឡើងស្ថានីយ៍ឧស្សាហកម្ម (ប្រភេទ III) ជាធម្មតាត្រូវការ Uimp អប្បបរមា 6-8 kV
• កុំបញ្ជាក់ទាបពេកដើម្បីសន្សំសំចៃថ្លៃដើម—ការបរាជ័យដោយសាររលកគឺមិនអាចទាយទុកជាមុនបាន និងមានតម្លៃថ្លៃ

ជំហានទី 6: ត្រួតពិនិត្យមើលការវាយតម្លៃចរន្តនៅ Ue ដែលបានជ្រើសរើស

ការវាយតម្លៃចរន្តឧបករណ៍ (Ie, In) ត្រូវបានប្រកាសនៅតម្លៃ Ue ជាក់លាក់។ ផ្ទៀងផ្ទាត់ថា:

• ការវាយតម្លៃចរន្តគឺគ្រប់គ្រាន់សម្រាប់បន្ទុករបស់អ្នក នៅ Ue ដែលបានប្រកាស
• ប្រសិនបើឧបករណ៍រាយបញ្ជីជម្រើស Ue ច្រើន, ពិនិត្យមើលថាតើចរន្តមិនថយចុះនៅវ៉ុលដែលអ្នកបានជ្រើសរើស
• ជាពិសេស Contactors បង្ហាញពីការថយចុះ Ie នៅកម្រិត Ue ខ្ពស់ជាង—កុំសន្មតថាចរន្តនៅតែថេរ

ជំហានទី 7: រៀបចំឯកសារជ្រើសរើសសម្រាប់ការផ្ទៀងផ្ទាត់ការអនុលោមតាម

រក្សាកំណត់ត្រានៃការបញ្ជាក់ដែលបង្ហាញពី:

• វ៉ុលបន្ទាប់បន្សំនៃប្រព័ន្ធ និងប្រភេទនៃការដំឡើង
• តម្លៃ Ue, Ui, Uimp នៃឧបករណ៍ដែលបានជ្រើសរើស
• កម្រិតនៃការបំពុល និងចម្ងាយលូនដែលត្រូវការ
• ហេតុផលសម្រាប់ការខុសប្លែកពីការអនុវត្តស្តង់ដារ

ឯកសារនេះគាំទ្រដំណើរការអនុម័ត, ការត្រួតពិនិត្យ និងការសម្រេចចិត្តថែទាំ/ជំនួសនាពេលអនាគត។.

សេចក្តីសង្ខេបនៃតារាងលំហូរនៃការសម្រេចចិត្ត

1. វ៉ុលប្រព័ន្ធ → កំណត់ Ue អប្បបរមា
2. ប្រភេទនៃការដំឡើង (IEC 60664-1) → កំណត់ Uimp អប្បបរមា
3. កម្រិតនៃការបំពុល + វ៉ុល → កំណត់ចម្ងាយលូនដែលត្រូវការ (ផ្ទៀងផ្ទាត់ការជ្រើសរើស Ui)
4. លក្ខណៈនៃបន្ទុក + Ue → កំណត់ Ie ដែលត្រូវការ និងប្រភេទនៃការប្រើប្រាស់
5. ពិនិត្យមើលការវាយតម្លៃទាំងអស់ → ធានាថា Ue ≤ Ui, Uimp គ្រប់គ្រាន់, ចរន្តគ្រប់គ្រាន់

ប្រសិនបើការវាយតម្លៃណាមួយមានកម្រិត ឬមិនច្បាស់លាស់, សូមបញ្ជាក់ការវាយតម្លៃស្តង់ដារខ្ពស់បន្ទាប់។ ភាពខុសគ្នានៃតម្លៃគឺតិចតួចបើប្រៀបធៀបទៅនឹងការបរាជ័យនៅនឹងកន្លែង និងការជំនួសបន្ទាន់។.

កំហុសទូទៅក្នុងការបញ្ជាក់ដែលត្រូវជៀសវាង

សូម្បីតែវិស្វករដែលមានបទពិសោធន៍ក៏ធ្វើកំហុសក្នុងការវាយតម្លៃវ៉ុលនៅពេលធ្វើការក្រោមសម្ពាធពេលវេលា ឬដោះស្រាយជាមួយប្រភេទឧបករណ៍ដែលមិនធ្លាប់ស្គាល់។ នេះគឺជាកំហុសដែលកើតមានញឹកញាប់បំផុត និងវិធីជៀសវាង។.

កំហុសទី 1: ប្រើតែ Ue និងមិនអើពើ Ui/Uimp

កំហុស: ការបញ្ជាក់ឧបករណ៍ដោយផ្អែកលើ Ue ដែលត្រូវនឹងវ៉ុលប្រព័ន្ធតែប៉ុណ្ណោះ ដោយមិនចាំបាច់ពិនិត្យមើល Ui និង Uimp ។.

ហេតុអ្វីបានជាវាខុស: Ue បញ្ជាក់ពីភាពឆបគ្នានៃប្រតិបត្តិការ ប៉ុន្តែមិននិយាយអ្វីអំពីកម្លាំងអ៊ីសូឡង់ ឬការទប់ទល់នឹងរលកនោះទេ។ ឧបករណ៍ដែលមាន Ue ត្រឹមត្រូវ ប៉ុន្តែ Uimp មិនគ្រប់គ្រាន់នឹងបរាជ័យដោយមិនអាចទាយទុកជាមុនបានបន្ទាប់ពីព្រឹត្តិការណ៍បណ្តោះអាសន្ន។.

វិធីសាស្រ្តត្រឹមត្រូវ: តែងតែផ្ទៀងផ្ទាត់ការវាយតម្លៃទាំងបី។ សម្រាប់ប្រព័ន្ធ 400V, ពិនិត្យមើលថា Ue ≥ 400V និង Ui ≥ 690V និង Uimp ≥ 6-8 kV (អាស្រ័យលើប្រភេទនៃការដំឡើង) ។.

កំហុសទី 2: ចាត់ទុក Ui ជាវ៉ុលប្រតិបត្តិការអតិបរមា

កំហុស: សន្មតថាឧបករណ៍ដែលបានវាយតម្លៃ Ui 690V អាចដំណើរការជាបន្តបន្ទាប់នៅ 690V ។.

ហេតុអ្វីបានជាវាខុស: Ui គឺជាវ៉ុលយោងអ៊ីសូឡង់ មិនមែនជាដែនកំណត់ប្រតិបត្តិការទេ។ ច្បាប់ជាមូលដ្ឋានគឺ Ue ≤ Ui—វ៉ុលប្រតិបត្តិការមិនត្រូវលើសពី Ue ដែលបានប្រកាសទេ ទោះបីជាតម្លៃ Ui ក៏ដោយ។.

វិធីសាស្រ្តត្រឹមត្រូវ: ផ្គូផ្គងវ៉ុលប្រព័ន្ធទៅនឹង Ue មិនមែន Ui ទេ។ សម្រាប់ប្រព័ន្ធ 690V, ជ្រើសរើសឧបករណ៍ដែលបានវាយតម្លៃ Ue 690V (ឬខ្ពស់ជាងនេះ) ជាមួយនឹង Ui 800V ឬ 1000V ។ កុំប្រើឧបករណ៍ដែលបានវាយតម្លៃ Ue 400V គ្រាន់តែដោយសារតែ Ui របស់វាគឺ 690V ។.

កំហុសទី 3: មើលរំលងប្រភេទនៃការដំឡើងនៅពេលជ្រើសរើស Uimp

កំហុស: ការបញ្ជាក់ឧបករណ៍កម្រិតលំនៅដ្ឋាន (Uimp 4-6 kV) សម្រាប់ការដំឡើងស្ថានីយ៍ឧស្សាហកម្ម (ប្រភេទ III) ។.

ហេតុអ្វីបានជាវាខុស: IEC 60664-1 តម្រូវឱ្យមាន Uimp ខ្ពស់ជាងសម្រាប់ការដំឡើងដែលនៅជិតប្រភពផ្គត់ផ្គង់អគ្គិសនី។ បរិស្ថានឧស្សាហកម្មប្រភេទ III ប្រឈមមុខនឹងបណ្តោះអាសន្នធ្ងន់ធ្ងរជាងសៀគ្វីឧបករណ៍ប្រភេទ II ។ ឧបករណ៍ដែលមាន Uimp មិនគ្រប់គ្រាន់ទទួលរងនូវការខ្សោះជីវជាតិនៃអ៊ីសូឡង់កកកុញ និងការបរាជ័យដែលមិនបានរំពឹងទុក។.

វិធីសាស្រ្តត្រឹមត្រូវ: កំណត់ប្រភេទនៃការដំឡើងជាមុនសិន បន្ទាប់មកជ្រើសរើសឧបករណ៍ដែលមាន Uimp សមស្រប។ សម្រាប់កម្មវិធីឧស្សាហកម្មភាគច្រើន (ប្រភេទ III), បញ្ជាក់ Uimp ≥ 8 kV ។ សម្រាប់ឧបករណ៍ច្រកចូលសេវាកម្ម (ប្រភេទ IV), ប្រើ Uimp ≥ 12 kV ។.

កំហុសទី 4: ការមិនអើពើឥទ្ធិពលនៃកម្រិតPOLLUTION លើចម្ងាយ Creepage

កំហុស៖ ការជ្រើសរើសឧបករណ៍ដោយផ្អែកលើតែការវាយតម្លៃវ៉ុល ដោយមិនគិតពីការបំពុលបរិស្ថាន។.

ហេតុអ្វីបានជាវាខុស៖ កម្រិតPOLLUTION កាន់តែខ្ពស់ តម្រូវឱ្យមានចម្ងាយ Creepage កាន់តែធំរវាងផ្នែក conductive ។ ឧបករណ៍ដែលសមស្របសម្រាប់កម្រិតPOLLUTION 2 (ទូដាក់ឧបករណ៍បញ្ជាស្អាត) អាចមាន Creepage មិនគ្រប់គ្រាន់សម្រាប់កម្រិត 3 (បរិស្ថានឧស្សាហកម្មដែលមានធូលី/សំណើម)។ នេះបណ្តាលឱ្យមានការតាមដាន និងការបរាជ័យ Flashover ។.

វិធីសាស្រ្តត្រឹមត្រូវ៖ វាយតម្លៃបរិស្ថានដោយស្មោះត្រង់ (ទីតាំងឧស្សាហកម្មភាគច្រើនគឺកម្រិត 3 មិនមែនកម្រិត 2 ទេ) បន្ទាប់មកជ្រើសរើសឧបករណ៍ដែលមាន Ui គ្រប់គ្រាន់ និងចម្ងាយ Creepage ដែលបានផ្ទៀងផ្ទាត់សម្រាប់កម្រិតPOLLUTION របស់អ្នក។ នៅពេលមានការសង្ស័យ សូមបញ្ជាក់ការវាយតម្លៃ Ui ខ្ពស់បន្ទាប់ ដើម្បីធានាបាននូវគម្លាតគ្រប់គ្រាន់។.

កំហុសទី 5: ការសន្មតថាការវាយតម្លៃចរន្ត គឺឯករាជ្យពីវ៉ុល

កំហុស៖ ការជ្រើសរើស Contactor ដែលមានអត្រា Ie 95A នៅ Ue 400V ហើយរំពឹងសមត្ថភាព 95A ដូចគ្នានៅ Ue 690V ។.

ហេតុអ្វីបានជាវាខុស៖ វ៉ុលកាន់តែខ្ពស់ បង្កើនភាពតានតឹងដល់ការរំខានធ្នូទំនាក់ទំនងកាន់តែខ្លាំង។ Contactors និង Switches ជាធម្មតាបង្ហាញសមត្ថភាពចរន្តថយចុះនៅវ៉ុលខ្ពស់។ Datasheets រាយបញ្ជីបន្សំ Ue/Ie ច្រើន - តម្លៃ Ie ថយចុះនៅពេលដែល Ue កើនឡើង។.

វិធីសាស្រ្តត្រឹមត្រូវ៖ តែងតែអានការវាយតម្លៃចរន្តនៅវ៉ុលប្រតិបត្តិការជាក់លាក់របស់អ្នក។ ប្រសិនបើអ្នកកំពុងរចនាសម្រាប់ប្រតិបត្តិការ 690V សូមប្រើតម្លៃ Ie ដែលបានប្រកាសនៅ Ue 690V មិនមែនតម្លៃ (ខ្ពស់ជាង) ដែលបានប្រកាសនៅ Ue 400V ទេ។.

កំហុសទី 6: ការលាយបញ្ចូលគ្នានូវឧបករណ៍លំនៅដ្ឋាន និងឧស្សាហកម្ម

កំហុស៖ ការបញ្ជាក់ MCCBs លំនៅដ្ឋាន (វាយតម្លៃ Uimp 6 kV) នៅក្នុងបន្ទះបញ្ជាឧស្សាហកម្ម ដើម្បីសន្សំសំចៃថ្លៃដើម។.

ហេតុអ្វីបានជាវាខុស៖ ឧបករណ៍លំនៅដ្ឋានត្រូវបានសាកល្បង និងបញ្ជាក់សម្រាប់កម្មវិធីប្រភេទ II ជាមួយនឹងការប៉ះពាល់នឹង Transient ទាបជាង។ បរិស្ថានឧស្សាហកម្ម (ប្រភេទ III/IV) លើសពីស្រោមសំបុត្ររចនានៃឧបករណ៍លំនៅដ្ឋាន។ ការលាយបញ្ចូលគ្នានូវសមាសធាតុលំនៅដ្ឋាន និងឧស្សាហកម្ម បង្កើតគម្លាតសម្របសម្រួល និងបញ្ហាអនុលោមភាព។.

វិធីសាស្រ្តត្រឹមត្រូវ៖ ផ្គូផ្គងកម្រិតឧបករណ៍ទៅនឹងប្រភេទនៃការដំឡើង។ ប្រើសមាសធាតុដែលបានវាយតម្លៃសម្រាប់ឧស្សាហកម្ម (Uimp 8 kV អប្បបរមា) សម្រាប់រោងចក្រ រោងចក្រ និងការដំឡើងអគារថេរ។ បម្រុងទុកឧបករណ៍កម្រិតលំនៅដ្ឋាន (Uimp 4-6 kV) សម្រាប់កម្មវិធីលំនៅដ្ឋានពិតប្រាកដ។.

កំហុសទី 7: ការភ្លេចផ្ទៀងផ្ទាត់ការវាយតម្លៃឧបករណ៍ជំនួស

កំហុស៖ ការជំនួសឧបករណ៍ដែលបរាជ័យជាមួយនឹងឧបករណ៍ “សមមូល” ដែលត្រូវគ្នានឹងការវាយតម្លៃចរន្ត ប៉ុន្តែមានការវាយតម្លៃវ៉ុលទាបជាង។.

ហេតុអ្វីបានជាវាខុស៖ ឧបករណ៍ដើមត្រូវបានបញ្ជាក់ជាមួយនឹងការវាយតម្លៃវ៉ុលពេញលេញ (Ue, Ui, Uimp) សម្រាប់ហេតុផលមួយ។ ឧបករណ៍ជំនួសដែលមាន Ui ឬ Uimp មិនគ្រប់គ្រាន់អាចសមនឹងរូបរាងកាយ និងដំណើរការដំបូង ប៉ុន្តែបរាជ័យមុនអាយុក្រោមភាពតានតឹងអគ្គិសនី។.

វិធីសាស្រ្តត្រឹមត្រូវ៖ កត់ត្រាការបញ្ជាក់ឧបករណ៍ដើម រួមទាំងការវាយតម្លៃវ៉ុលទាំងអស់។ ផ្ទៀងផ្ទាត់ការជំនួសដែលត្រូវគ្នា ឬលើសពីការវាយតម្លៃទាំងបី (Ue, Ui, Uimp) មិនត្រឹមតែសមត្ថភាពចរន្ត និងទំហំរូបវន្តប៉ុណ្ណោះទេ។.

សេចក្តីសន្និ

Ue, Ui និង Uimp មិនមែនជាវិធីបីយ៉ាងនៃការនិយាយរឿងដដែលនោះទេ។ ពួកវាជាការវាស់វែងបីផ្សេងគ្នាដែលដោះស្រាយភាពតានតឹងអគ្គិសនីផ្សេងៗគ្នា៖ សមត្ថភាពប្រតិបត្តិការ (Ue) កម្លាំងអ៊ីសូឡង់ (Ui) និង Transient Surge Withstand (Uimp) ។ ការជ្រើសរើសឧបករណ៍តម្រូវឱ្យមានការវាយតម្លៃទាំងបីទល់នឹងវ៉ុលប្រព័ន្ធ ប្រភេទនៃការដំឡើង និងលក្ខខណ្ឌបរិស្ថានរបស់អ្នក។.

សំណួរដំបូង - MCCB មួយណាដែលសមនឹងប្រព័ន្ធ 400V នៅពេលដែលមួយបង្ហាញ “Ue 400V, Ui 690V, Uimp 8kV” និងមួយទៀត “Ue 690V, Ui 800V, Uimp 6kV” - ឥឡូវនេះមានចម្លើយច្បាស់លាស់។ MCCB ទីមួយត្រូវគ្នានឹងវ៉ុលប្រតិបត្តិការរបស់អ្នក (Ue 400V) ជាមួយនឹងរឹមអ៊ីសូឡង់ត្រឹមត្រូវ (Ui 690V) និង Surge Withstand កម្រិតឧស្សាហកម្ម (Uimp 8 kV) ដែលសមស្របសម្រាប់ការដំឡើងប្រភេទ III ។ ទីពីរត្រូវបានបញ្ជាក់លើសលប់សម្រាប់វ៉ុលប្រតិបត្តិការ (Ue 690V លើសពីតម្រូវការ 400V របស់អ្នក) និងបញ្ជាក់មិនគ្រប់គ្រាន់សម្រាប់ការការពារ Surge (Uimp 6 kV គឺមានកម្រិតសម្រាប់ឧស្សាហកម្មប្រភេទ III) ។ ឧបករណ៍ទីមួយគឺជាជម្រើសត្រឹមត្រូវ។.

ការបញ្ជាក់ត្រឹមត្រូវមានន័យថាការវាយតម្លៃជាប្រព័ន្ធ៖ កំណត់អត្តសញ្ញាណវ៉ុលប្រព័ន្ធដើម្បីកំណត់ Ue អប្បបរមា ចាត់ថ្នាក់ប្រភេទនៃការដំឡើងដើម្បីកំណត់ Uimp ដែលត្រូវការ វាយតម្លៃកម្រិតPOLLUTION ដើម្បីផ្ទៀងផ្ទាត់ Ui និងភាពគ្រប់គ្រាន់នៃ Creepage និងពិនិត្យមើលការវាយតម្លៃចរន្តនៅវ៉ុលប្រតិបត្តិការរបស់អ្នក។ នៅពេលដែលការវាយតម្លៃមានកម្រិត សូមបញ្ជាក់តម្លៃស្តង់ដារខ្ពស់បន្ទាប់ - ការ Over-Engineering ការវាយតម្លៃវ៉ុលមានតម្លៃតិចជាងការបរាជ័យមុនអាយុ និងការជំនួសបន្ទាន់។.

សំខាន់បំផុត សូមកត់ត្រាជម្រើសរបស់អ្នក។ Datasheets ឧបករណ៍ដែលបង្ហាញ Ue, Ui និង Uimp តំណាងឱ្យដំណើរការដែលបានសាកល្បង និងបញ្ជាក់។ លេខទាំងបីនោះប្រាប់អ្នកថាតើឧបករណ៍អាចដោះស្រាយទម្រង់ភាពតានតឹងអគ្គិសនីពេញលេញនៃកម្មវិធីរបស់អ្នកបានដែរឬទេ - មិនត្រឹមតែប្រតិបត្តិការ Steady-State ថ្ងៃនេះប៉ុណ្ណោះទេ ប៉ុន្តែជាច្រើនឆ្នាំនៃការប្រែប្រួលវ៉ុល ការបំពុលបរិស្ថាន និង Transient Surges ។ អានពួកវាឱ្យបានត្រឹមត្រូវ បញ្ជាក់ពួកវាដោយប្រុងប្រយ័ត្ន ហើយប្រព័ន្ធអគ្គិសនីរបស់អ្នកនឹងផ្តល់នូវដំណើរការដែលអាចទុកចិត្តបានដែលស្តង់ដារទាំងនោះសន្យា។.
