A ZnO MOV 酸化亜鉛バリスタ（MOV）は、多くの低圧サージ防護デバイス（SPD）の内部に使用される、電圧依存性のセラミック部品です。通常電圧下では非常に高い抵抗値を示し、わずかな漏れ電流しか流しません。サージ発生時には抵抗値が急激に低下するため、サージ電流をバイパスし、下流の機器にかかる電圧を制限することができます。.
実用的なSPD設計において、MOVは電圧クランプ機能の大部分を担う部品です。その周囲に配置されるSPDの構成要素は、端子、ハウジング、熱遮断装置、状態表示機能、協調機能、および認証取得に必要な構造を提供します。.
技術的に重要な点は以下の通りです： MOVは単純な抵抗器、ヒューズ、またはスイッチではありません。これは非線形のセラミック製サージクランプ素子です。. その材料特性は、Uc（最大連続使用電圧）やMCOV、Up（電圧防護レベル）、In（公称放電電流）、Imax（最大放電電流）、漏れ電流、熱遮断機能、寿命表示など、SPDの多くの定格を決定づける要因となります。.
SPDに関するより広範な背景知識が必要な場合は、まずこちらからお読みください。 サージ防護デバイス（SPD）とは何か？ または 電気におけるSPDのフルフォーム. 本記事では、SPD内部のZnO MOV（酸化亜鉛バリスタ）に焦点を当てます。.
要点
- ZnO MOVとは、 酸化亜鉛金属酸化物バリスタの略称です。.
- これは、多くのACおよびDC電源用SPD、特にクラスIIおよびクラスIIIの低圧機器において最も一般的な電圧クランプ素子です。.
- ZnO MOVは極めて非線形な電圧-電流特性を有しており、通常電圧下では高インピーダンス、サージ電圧下では低インピーダンスとなります。.
- MOVは単に「すべてのサージエネルギーを吸収する」わけではありません。主に低インピーダンスのバイパス経路を形成し、電圧を安全なレベルまでクランプ（抑制）する役割を果たします。.
- MOVは、繰り返されるサージ、一時的な過電圧、熱、および過剰な漏れ電流によって経年劣化します。.
- 適切に設計されたSPDには、MOVの劣化による過熱や故障を防ぐため、熱遮断機能と状態表示機能が組み込まれています。.
- すべてのSPDがMOV技術のみを使用しているわけではありません。SPDのタイプ、電圧システム、および用途に応じて、放電ギャップ、ガス放電管、TVSダイオードなども使用されます。.
ZnO MOVとは何か？
ZnO MOVは、主に酸化亜鉛の粒子から作られ、製造過程で少量の他の金属酸化物が添加されたセラミックバリスタです。「バリスタ（Varistor）」という言葉は、 バリスタ 電圧依存性抵抗器を意味します。その抵抗値は印加電圧に応じて変化します。.
通常のシステム電圧において、MOVは高抵抗状態を維持します。このとき、有意な負荷電流は流れません。電圧が設計上のニー領域を超えて上昇すると、MOVは急速に導通状態へと変化します。これにより、サージ電流は敏感な機器に過渡電圧が直接印加されるのを防ぎ、MOVの経路を通って流れるようになります。.
簡略化すると、MOVの挙動は次のように記述できます。
I = k \cdot V^{\alpha}
どこでだ：
- IはMOVを流れる電流です。
- VはMOVの両端にかかる電圧です。
- kはデバイス固有の定数です。
- \alphaは非線形係数です。
正確な定数は、MOVの材質、ディスクサイズ、配合、電極設計、および製造プロセスによって異なります。現場で役立つ結論はより単純です。 ニー電圧をわずかに超える電圧上昇により、電流が急激に増大する可能性がある。.
この急峻な非線形特性こそが、ZnO MOVがSPDにおいて極めて有用である理由である。.
酸化亜鉛が使用される理由

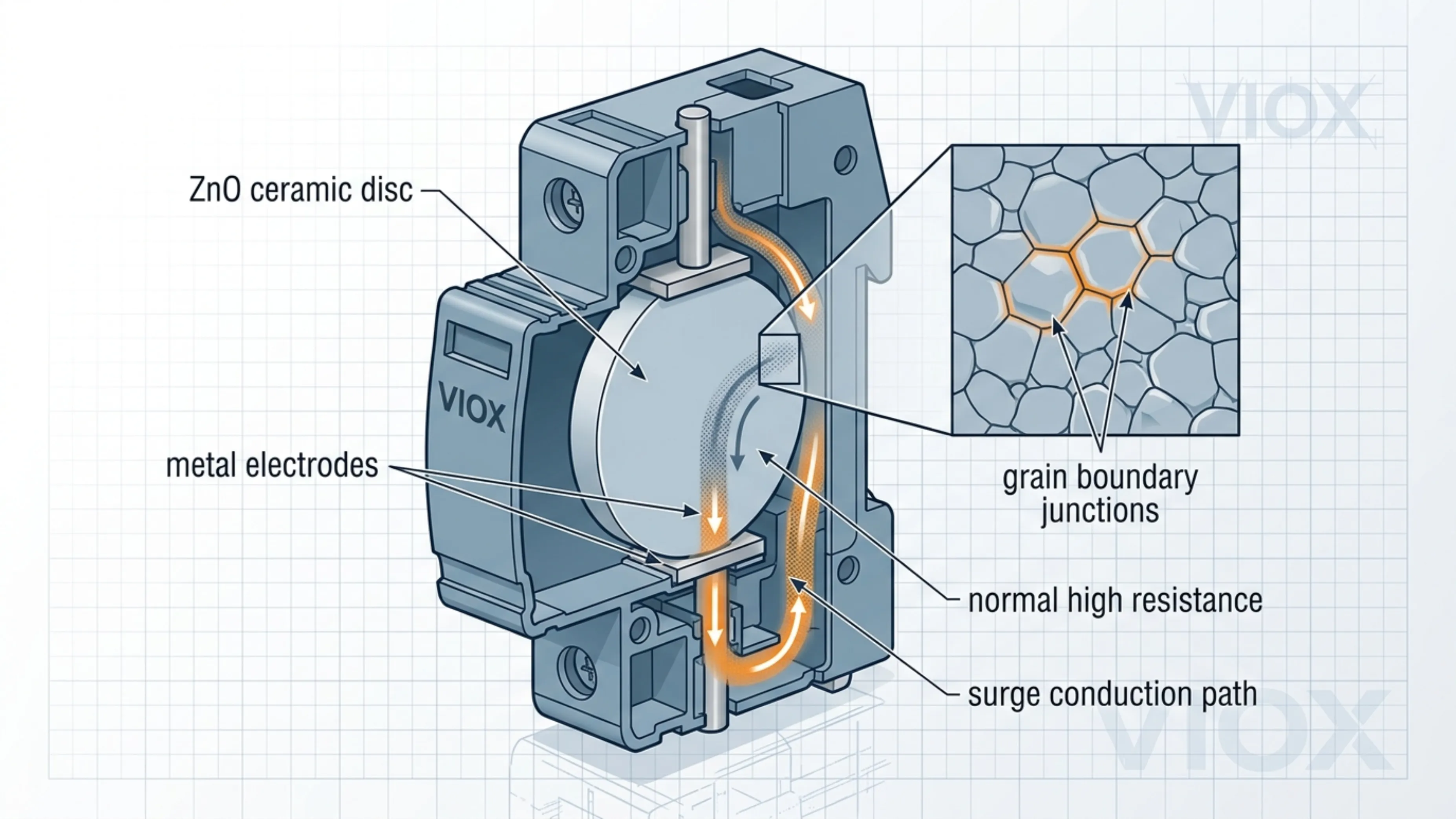

酸化亜鉛セラミックスが使用されるのは、直列および並列に接続された数百万個の小さな非線形接合部のように機能する微細な粒界構造を形成するためである。これらの粒界こそが、MOVが通常電圧下ではほぼ非導電性を維持し、サージ発生時には導電性となる理由である。.
SPD設計者の観点から見ると、ZnO MOVにはいくつかの利点がある。
- 高速な電圧クランプ特性
- サイズに対する高いサージ電流耐量
- コンパクトな構造
- 適切な定格で使用する場合、ACおよびDC電源回路への適合性
- より複雑な保護構造と比較して比較的低コスト
- モジュール式タイプ2およびタイプ3 SPDカートリッジへの容易な統合
これが、MOV技術が多くの低電圧電源SPD設計において主流となっている理由です。MOVが完璧だからではありません。多くの実際の配電アプリケーションにおいて、クランプ性能、エネルギー処理能力、サイズ、コストの強力なバランスを提供しているためです。.
SPD内部におけるZnO MOVの動作原理
一般的な電源SPDでは、MOVはサージ電圧の制限が必要な導体間に接続されます。一般的な構成は以下の通りです：
- 線間・中性線間
- 線対接地
- 中性線対接地
- DCシステムにおける正極対負極
- 一部のDCアーキテクチャにおける正極または負極対接地
通常動作時、SPDは受動的です。MOVにはシステム電圧が印加されますが、高インピーダンス領域に留まります。過渡サージが発生すると、電圧が急激に上昇します。MOVの導通領域を超えると、MOVはサージ電流を流し始めます。これにより、サージエネルギーの一部が下流の機器から逸らされ、保護側の電圧が制限されます。.
SPDはサージ電圧を消失させるものではありません。以下の要素によって決定されるレベルまで制限します。
- MOVの材質およびサイズ
- MOVの定格電圧
- サージ電流の大きさ
- 回路インピーダンス
- リード線の長さおよび設置レイアウト
- SPDの内部設計
- 上流および下流の協調
- 接地およびボンディングの品質
これが、同じMOVのコンセプトであっても、SPD全体の設計や設置状況によって現場での結果が大きく異なる理由です。設置に関連する性能上の問題については、以下を参照してください。 SPD設置におけるミスとその修正方法 そして 分電盤用サージ保護デバイス（SPD）の接地問題.
MOVの挙動：通常電圧時とサージ電圧時の比較
| 動作条件 | MOVの挙動 | SPDにおける実用的な意味 |
|---|---|---|
| 通常のシステム電圧 | 高抵抗、極めて低い漏れ電流 | SPDは受動状態を維持し、負荷に影響を与えない |
| 軽微な過電圧 | 漏れ電流が増加する可能性がある | 長時間の曝露によりMOVが発熱・劣化する可能性がある |
| サージ過渡現象 | 抵抗値が急激に低下する | MOVがサージ電流を導通させ、電圧をクランプする |
| 過度または繰り返しのストレス | 漏れ電流が増加し、材料が劣化する | SPDは寿命終了状態を示すか、切断される可能性があります。 |
| 重大な故障状態。 | 断路器が作動する前に、MOVが過熱または短絡する可能性があります。 | 熱保護および筐体設計が極めて重要となります。 |
中間列が最も重要です。MOVの故障は、単一の劇的な落雷イベントのみによって引き起こされるわけではありません。多くのMOVは、繰り返される小さなサージ、一時的な過電圧、不十分な接地、高い周囲温度、電圧限界に近い動作など、累積的なストレスによって劣化します。.
専用の寿命に関する議論については、以下を参照してください。 サージ保護デバイスの寿命とMOVの経年劣化ガイド.
ZnO MOVとSPD定格の関連性について
最も重要なSPDの定格は、MOVの挙動を通じて理解することができる。.
UcまたはMCOV：MOVが連続的に耐えなければならない電圧
Uc（多くの市場では最大連続使用電圧：MCOVとも呼ばれる）は、SPDが破壊的な導通状態に陥ることなく連続的に耐えられる最大電圧である。.
Ucが低すぎる場合、MOVは通常の電圧変動や一時的な過電圧の際に導通する可能性がある。これにより漏れ電流と発熱が増加し、劣化が加速する。.
Ucが高すぎる場合、SPDは保護対象機器が許容できる電圧よりも高い電圧でクランプしてしまう可能性がある。.
これが最初の選定基準である。Ucが実際のシステム電圧、接地方式、および期待される電圧耐性と一致しない場合、kA定格のみでSPDを選定してはならない。.
より詳細な定格ガイドについては、以下を参照のこと。 SPDにおけるMCOV：最大連続使用電圧ガイド そして SPDにおけるUcとUpとは何を意味するのか？.
Up：サージ発生時に通過する電圧
Upは電圧防護レベルです。実用上は、規定の試験条件下でSPDの二次側に現れる制限電圧を示します。.
MOVの選定はUpに大きく影響します。MOVの電圧を低くするとクランプ性能は向上しますが、安全な連続動作を維持できる電圧レベルである必要があります。MOVの電圧を高くすると通常動作時の信頼性は向上しますが、通過電圧が高くなる可能性があります。.
これが設計における核心的なトレードオフです。
Ucは実際のシステムに対して十分に高く、Upは保護対象の機器に対して十分に低くなければなりません。.
InとImax：MOV経路が許容できるサージ電流
Inは公称放電電流です。Imaxは規定の試験波形下における最大放電電流です。これらの定格は、MOV素子のサイズ、構造、並列配置、熱設計、およびSPDの試験規格に大きく依存します。.
MOVベースのSPDをkAの数値だけで比較しないでください。kA定格は、波形、試験シーケンス、規格、および保護モードを理解して初めて意味を持ちます。.
定格の境界については、以下を参照してください。 サージ保護装置のImaxとIn定格 そして SPD kA定格サイジングガイド.
漏れ電流：早期警告信号
正常なMOVは、通常動作電圧において非常に低い漏れ電流しか流しません。経年劣化に伴い、漏れ電流は増加する可能性があります。漏れ電流が増えると発熱量が増え、その熱がさらなる劣化を加速させます。SPDが安全に切り離されない場合、これは熱暴走の原因となる可能性があります。.
そのため、高品質なSPDには熱遮断装置、視覚的インジケーター、および場合によっては遠隔信号接点が組み込まれています。インジケーターはMOV自体を強化するものではありません。保護素子が故障または切り離された状態になったことを保守担当者に知らせるためのものです。.
MOVベースのSPDの内部構造とは？
MOVは中核となる保護素子ですが、SPDのすべてではありません。.
実用的なMOVベースのSPDには、以下が含まれる場合があります。
- 1つまたは複数のZnO MOVディスク
- 熱動遮断器またはヒューズ素子
- 機械的ステータスフラグ
- 遠隔信号用接点
- プラグイン式カートリッジ本体
- 端子およびバスバー接続構造
- 難燃性材料を使用したハウジング
- アークおよび熱封じ込め機能
- 製品設計に応じた協調コンポーネント
裸のMOVコンポーネントと認証済みSPDの違いは、まさにこのシステム設計にあります。基板に直接はんだ付けされたMOVは過渡電圧をクランプすることはできますが、パネル取り付け型のSPDは、サージ電流、熱劣化、寿命末期の切り離し、短絡状態、接触安全性、設置環境、および規格試験に安全に対応しなければなりません。.
デバイスレベルの完全な保護コンセプトについては、以下を参照してください。 サージ防護デバイス（SPD）がどのように過渡電圧を分流・制限するか.
MOV対スパークギャップ対GDT対TVSダイオード
MOV技術は一般的ですが、唯一のサージ保護技術ではありません。.
| テクノロジー | 主な利点 | 主な制限事項 | 一般的な用途 |
|---|---|---|---|
| ZnO MOV | クランプ性能、サージ電流耐量、コスト、サイズの優れたバランス | 繰り返しのストレスによる経年劣化があり、熱保護が必要 | AC/DC電源用SPD、タイプ2およびタイプ3デバイス |
| 放電ギャップ | 高いインパルス電流耐量と低い漏れ電流 | より高い放電開始電圧特性と複雑な協調設計 | タイプ1 SPDおよび雷電流放電経路 |
| ガス放電管（GDT） | 高いサージ耐量と低い静電容量 | 半導体デバイスと比較して応答速度が遅く、放電開始電圧が高い | N-PE間、通信、信号、およびハイブリッド型SPD |
| TVSダイオード | 非常に高速な応答と低いクランプ電圧 | 大型MOV/GDT素子と比較してサージエネルギー耐量が低い | 信号/データラインおよび電子機器レベルの保護 |
多くのSPDはハイブリッド設計を採用しています。例えば、電源用SPDには熱遮断器付きのMOVブロックが使用される一方、信号用SPDにはGDTとTVSの多段構成が使用されることがあります。太陽光発電（PV）用SPDには、DCシステムの特性に合わせて設計されたMOV技術が使用されます。適切な技術の選定は、SPDの設置場所と保護対象に応じて決定されます。.
信号および制御配線については、以下を参照してください。 信号用サージ保護デバイス（SPD）選定ガイド. SPDのタイプ選定については、以下を参照してください。 サージ保護デバイス タイプ1 vs タイプ2 vs タイプ3.
MOVが劣化する理由
MOVの劣化は、SPDに関するトピックの中で最も誤解されやすいものの一つです。.
MOVには「一度使用したら終わり」という単純なルールはありません。一部のサージはMOVの許容範囲内に十分収まる場合がありますが、他のサージはMOVの寿命を大幅に消費する可能性があります。繰り返されるストレスは、MOVの電気的特性を徐々に変化させます。.
主な劣化要因は以下の通りです。
- 繰り返されるサージ電流イベント
- 想定される連続動作範囲を超える一時的な過電圧
- 配電盤内部の高温な周囲温度
- 不適切な接地またはSPD接続リード線の長さ
- 不適切なUcまたはMCOVの選定
- 不安定な中性点または異常電圧上昇を伴うシステムでの動作
- 以前の損傷による過剰な漏れ電流
実際の結果として、通常は漏れ電流と発熱が増加します。MOVが劣化状態になると、SPDの熱遮断器は、危険な過熱が発生する前にMOVを回路から切り離す必要があります。.
これがSPDのステータスウィンドウが重要である理由です。緑色のインジケーターは通常、保護モジュールが接続されていることを示します。赤色のインジケーターは通常、モジュールが切り離されており、交換が必要であることを示します。常に各メーカーの指示する方法に従ってください。.
実際の設置環境におけるMOVの故障モード
故障モード1：熱的遮断後の開放回路
これは、多くのモジュール型SPDにおいて意図された安全な寿命終了時のモードです。MOVまたはその保護経路が危険な状態になると、熱的遮断器が作動します。負荷には電力が供給され続けますが、サージ保護機能は低下または喪失します。.
現場でのリスク： システムは正常に動作しているように見えますが、次のサージが発生した際、SPDによる保護がほとんど、あるいは全くない状態で機器に到達する可能性があります。.
故障モード2：漏れ電流の増加と発熱
完全に遮断される前、損傷したMOVは漏れ電流の増加や温度上昇を示すことがあります。.
現場でのリスク： 進行性の発熱はモジュールを損傷させ、端子の変色を招き、あるいは筐体内部に熱応力を発生させる可能性がある。.
故障モード3：短絡ストレス
過酷な過電圧やサージストレス下では、内部または外部の保護機構がその状態を遮断する前に、MOVが低インピーダンス状態へ故障する可能性がある。.
現場でのリスク： これが、SPDのバックアップ保護、熱遮断器、短絡電流定格、および設置手順を遵守しなければならない理由である。.
故障モード4：MOVアレイの仕様不足
低品質なSPDにおいてMOVのサイズが不適切であったり、並列接続されたMOV間での電流分担が不十分であったりする場合、特定の素子に過大なストレスがかかる可能性がある。.
現場でのリスク： SPDは初期検査には合格するかもしれないが、実際のサージ耐性は弱い可能性がある。.
SPD購入者のための選定の教訓
MOVを理解すれば、SPDの選定はより規律あるものになります。.
1. kAではなく、システム電圧から検討を開始する
MOVはシステムの実際の連続電圧に耐えなければなりません。システム電圧、接地方式、電圧許容範囲、および発生し得る一時的過電圧に基づいて、UcまたはMCOVを選定してください。.
2. 電圧防護レベル（Up）と機器の耐電圧レベルを照合する
SPDは、下流の機器を保護するために電圧を十分に低く制限しなければなりません。電圧防護レベルが高すぎる場合、大きなkA定格は何の役にも立ちません。.
3. 公称放電電流（In）と最大放電電流（Imax）は、同一の試験条件下でのみ比較する
サージ電流の数値は、波形や規格に依存します。必ず同じ条件同士で比較してください。.
4. 熱遮断機能と状態表示の有無を確認する
MOVは経年劣化するため、SPDには安全な寿命終了メカニズムが必要です。盤内アプリケーションでは、メンテナンスチームのためにリモート表示機能が有用です。.
5. コンポーネントの主張だけでなく、規格を確認すること
コンポーネントレベルのMOV定格は、SPD製品の認証とは異なります。低圧電源用SPDの場合、一般的な規格フレームワークには市場に応じてIEC 61643-11およびUL 1449が含まれます。.
規格の概要については、以下を参照してください。 サージ保護規格：IEC 61643 vs UL 1449 vs GB 18802 そして TVSSとSPD：UL 1449規格ガイド.
よくある間違い
間違い1：MOVがすべてのサージエネルギーを吸収すると考えること
MOVは主に電圧をクランプし、サージ電流を分流します。設置場所の接地、ボンディング、導体の長さ、上流システムのインピーダンス、およびSPDの協調が、最終的な保護レベルに影響を与えます。.
間違い2：ImaxのみでSPDを選択すること
Imaxは重要ですが、最初の選定パラメータではありません。Uc、Up、In、システムタイプ、SPDタイプ、バックアップ保護、および設置場所のすべてが重要です。.
ミス3：MOVの経年劣化を無視すること
SPDは一度設置すれば放置できる恒久的なデバイスではありません。MOVベースのSPDは、繰り返されるストレスにより劣化する可能性があります。目視点検および寿命表示後の交換は、責任あるメンテナンスの一部です。.
ミス4：すべてのMOVベースのSPDを同等とみなすこと
2つのSPDがどちらもZnO MOVを使用していても、MOVのサイズ、並列構造、熱設計、筐体の安全性、端子、状態表示、および認証において大きく異なる場合があります。.
ミス5：検証なしでDCシステムにAC用SPDを使用すること
DCシステムは故障時の挙動が異なり、自然な電流ゼロクロス点が存在しません。MOV素子自体は電圧依存性があるかもしれませんが、SPD製品全体として、対象となるACまたはDCアプリケーション向けに設計および認証されている必要があります。.
ミス6：設置時のリード線の長さを無視すること
優れたMOVベースのSPDであっても、施工不良を補うことはできません。リード線が長いと、高速過渡現象時に誘導電圧が加わり、実効的な制限電圧が上昇します。.
ZnO MOVが使用される場所
ZnO MOVは、以下を含む多くの保護製品に使用されています。
- タイプ2 AC配電用SPD
- タイプ3 末端機器用SPD
- DC用に設計された太陽光発電および蓄電池システム用DC SPD
- 産業用制御盤内のサージモジュール
- 家電および電子機器のサージ抑制回路
- GDTや放電ギャップを組み合わせたハイブリッド型SPD
高速データラインの保護においては、静電容量や信号の整合性がより重要視されるため、これらはあまり主流ではありません。そうした回路では、TVSダイオード、GDT、または低容量のハイブリッド設計が一般的です。.
コンポーネントの理解から製品評価へと進む場合は、まず以下から始めてください。 VIOX SPD製品ページ そして、実際のシステムに対して、SPDタイプ、Uc、Up、In、Imax、規格、極構成、および設置要件を確認してください。.
よくあるご質問
ZnO MOVとはどういう意味ですか？
ZnO MOVは、酸化亜鉛金属酸化物バリスタ（Zinc Oxide Metal Oxide Varistor）を意味します。これは、多くのサージ保護デバイスにおいてサージ電圧をクランプするために使用される、電圧依存性のセラミック部品です。.
MOVはSPDと同じものですか？
いいえ。MOVは多くのSPD内部のコンポーネントの一つです。SPDは、ハウジング、端子、熱遮断機能、状態表示、協調機能、および製品レベルの認証を含む、完全な保護デバイスです。.
なぜ多くの電源用SPDにMOVが使用されているのですか？
MOVは、高速なクランプ動作、サージ電流耐量、小型サイズ、コストのバランスが実用的であるためです。そのため、多くの低圧ACおよびDC電源サージ保護用途に適しています。.
MOVは劣化しますか？
はい。MOVは、繰り返されるサージストレス、一時的な過電圧、熱、および漏れ電流の増加により経年劣化します。高品質なSPDには、寿命時の遮断機能と状態表示が含まれている必要があります。.
MOVが故障するとどうなりますか？
故障状態やSPDの設計にもよりますが、劣化したMOVは熱機構によって遮断されるか、漏れ電流や発熱が増加するか、あるいは過酷なストレス下で故障します。これが、熱保護およびバックアップ保護が不可欠である理由です。.
kA定格が高いMOVの方が常に優れているのでしょうか？
サージ電流耐量も重要ですが、SPDはシステム電圧、電圧防護レベル、SPDタイプ、設置場所、規格、および協調要件にも適合している必要があります。.
ZnO MOV（酸化亜鉛バリスタ）はDC回路に使用できますか？
MOV技術はDC用SPDに使用可能ですが、SPD製品全体がDC動作向けに設計・定格されている必要があります。データシートで明示的に許可されていない限り、AC専用のSPDをDCシステムに使用しないでください。.
SPDに赤色や緑色のインジケーターがあるのはなぜですか？
インジケーターは、メーカーの設計に応じて、保護モジュールが接続状態にあるか、寿命に達したかを示します。MOVベースのSPDでは、インジケーターは多くの場合、熱遮断器の状態を反映しています。.
