Risposta rapida: cos'è una barra di distribuzione per interruttori automatici?
Una barra di distribuzione per interruttori automatici è una barra metallica conduttiva utilizzata per distribuire l'alimentazione a più interruttori in un quadro elettrico o in un centralino. Nei quadri elettrici modulari, questo termine si riferisce solitamente a una barra per MCB, nota anche come barra a pettine, barra a spinotto, barra a forcella o ponticello di collegamento.
Invece di cablare ogni interruttore magnetotermico (MCB) con singoli ponticelli, una barra di distribuzione alimenta diversi interruttori tramite un conduttore in rame comune. Ciò rende il quadro più ordinato, riduce i tempi di cablaggio, migliora l'organizzazione delle fasi e aiuta a evitare connessioni allentate, a condizione che la barra sia correttamente abbinata ai morsetti degli interruttori.
Il punto fondamentale è la compatibilità. Una barra di distribuzione deve corrispondere alla marca dell'interruttore o al design del morsetto, alla spaziatura dei poli, alla disposizione delle fasi, alla corrente nominale, alla tensione e alle condizioni di cortocircuito del quadro. Una barra che si adatta fisicamente non è automaticamente sicura o approvata per l'installazione.
Termini relativi alle barre di distribuzione per interruttori automatici in sintesi
| Termine | Cosa significa | L'Uso Tipico |
|---|---|---|
| Barra di distribuzione per interruttori automatici | Barra conduttiva utilizzata per distribuire l'alimentazione a più interruttori | Quadri di distribuzione, quadri di comando, file di interruttori modulari |
| barra collettrice MCB | Barra a pettine progettata per interruttori magnetotermici (MCB) modulari | Centralini e quadri elettrici su guida DIN |
| Barra collettrice comune | Conduttore condiviso che alimenta diversi circuiti o dispositivi | Distribuzione a pannello e connessioni di alimentazione comune |
| Barra di collegamento per interruttori | Un altro nome per una sbarra collettrice che collega più interruttori | File di interruttori modulari |
| Sbarra collettrice del quadro | Sbarra principale all'interno di un quadro elettrico o di distribuzione | Assemblaggi di distribuzione di potenza di maggiori dimensioni |
| Pettine di collegamento a forcella | Sbarra collettrice con terminali a forcella | Alcuni terminali per interruttori a morsetto a vite |
| Barra a pettine | Barra di distribuzione con terminali a pettine | Molteplici interruttori modulari e quadri di distribuzione |
Per la valutazione del prodotto, VIOX fornisce barra collettrice MCB opzioni per applicazioni di distribuzione modulare.
Come funziona una barra di distribuzione per MCB
Una barra di distribuzione per MCB ripartisce l'alimentazione in ingresso su una fila di interruttori automatici. In un tipico quadro di distribuzione modulare, la barra viene installata sul lato alimentazione di un gruppo di MCB, RCCB o RCBO, a seconda del design del quadro e della compatibilità dei dispositivi.
I denti o i pettini della barra si inseriscono nei terminali dell'interruttore. Quando le viti dei terminali dell'interruttore vengono serrate secondo le istruzioni del produttore, la barra diventa un conduttore di alimentazione comune per molteplici dispositivi di protezione.
Questa configurazione può sostituire molteplici ponticelli corti. I vantaggi sono pratici:
- layout di cablaggio più pulito
- minor numero di singoli cavi di loop
- assemblaggio del quadro più rapido
- distribuzione di fase più coerente
- ridotto rischio di ponticelli artigianali allentati
- ispezione visiva più semplice quando le coperture e i tappi terminali sono montati correttamente
Tuttavia, la barra collettrice non sostituisce la protezione dell'interruttore. Ogni circuito necessita ancora del dispositivo di protezione, della sezione del cavo, della portata di carico e del metodo di installazione corretti.
Sbarra per interruttori automatici vs Sbarra comune vs Sbarra di quadro
Questi termini sono correlati ma non identici.
| Funzione | Sbarra per interruttori automatici / MCB | Sbarra comune | Sbarra di quadro |
|---|---|---|---|
| Scopo principale | Collegare più interruttori modulari | Fornire una connessione elettrica condivisa | Trasportare l'alimentazione principale all'interno di un quadro o di un centralino |
| Dimensioni tipiche | Da piccolo a medio | Da piccolo a grande | Medio-grande |
| Forma comune | A pettine, a spina, a forcella, barra isolata | Barra in rame o alluminio | Conduttore principale in rame o alluminio |
| Punto di installazione | Fila di interruttori su guida DIN | Dipende dall'apparecchiatura | Assemblaggio del quadro principale |
| Rischio principale | Incompatibilità del dispositivo o posizionamento errato | Sovraccarico o collegamento non corretto | Corrente di guasto e progettazione termica |
Per questo articolo, l'attenzione principale è rivolta alla barra collettrice per interruttori utilizzata con interruttori modulari, in particolare le barre per MCB.

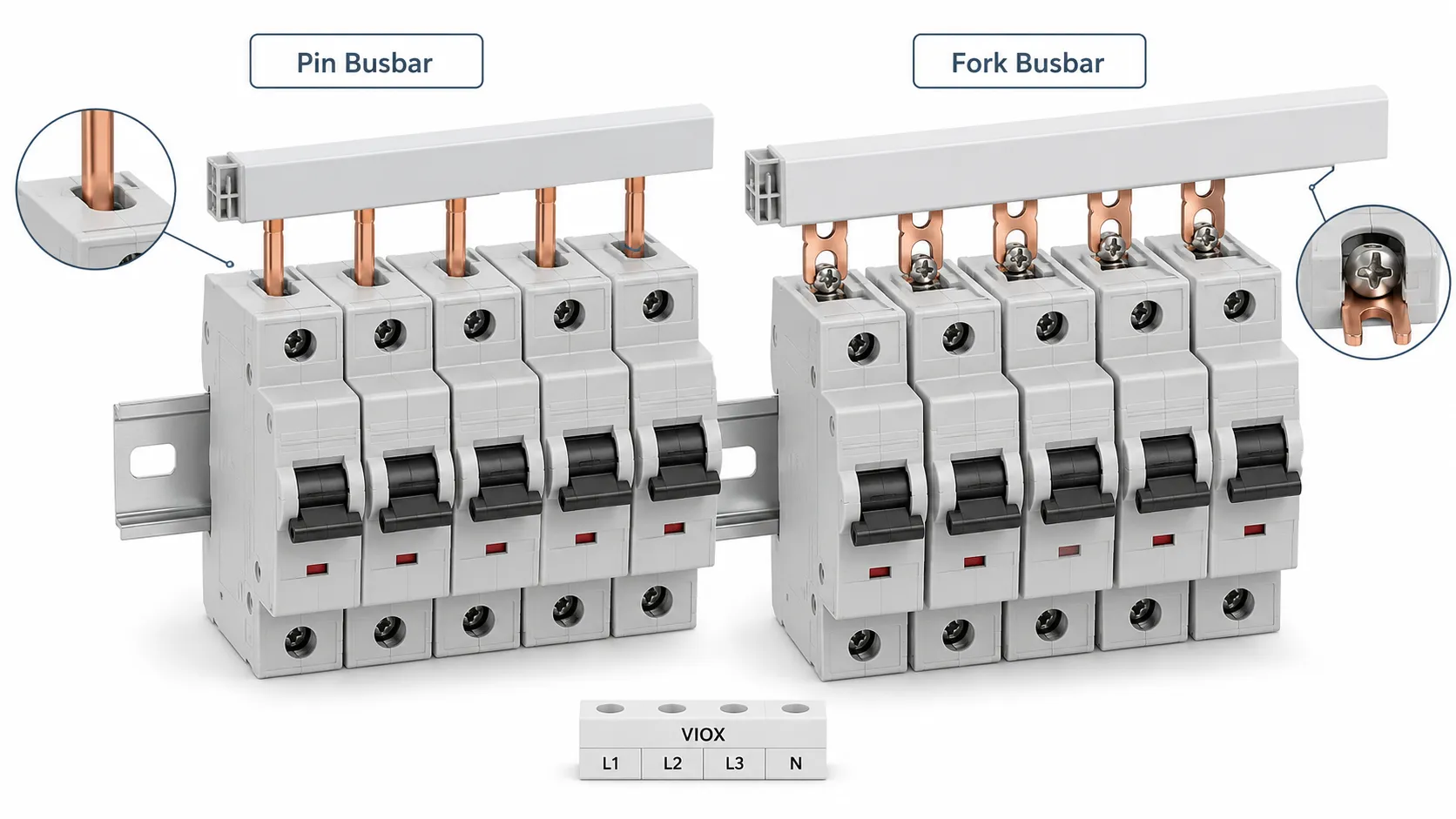

Barra collettrice a pettine (pin) vs Barra collettrice a forcella (fork)
Le due forme comuni per gli interruttori modulari sono le barre a pettine a denti e le barre a forcella.
Barra di distribuzione a pin
Una sbarra a pettine di tipo pin presenta contatti dritti che si inseriscono nel morsetto dell'interruttore. È comune in molti sistemi di interruttori modulari. Il pin deve essere inserito completamente all'interno del morsetto e allineato correttamente con ciascun interruttore.
Le sbarre a pettine di tipo pin sono spesso utilizzate quando:
- il morsetto dell'interruttore è progettato per l'ingresso a pin
- il quadro utilizza MCB modulari su guida DIN
- l'installatore necessita di una fila di distribuzione compatta e ordinata
- la sbarra deve essere tagliata per corrispondere al numero di poli dell'interruttore
Sbarre a forcella
Una sbarra a pettine di tipo a forcella presenta denti a forma di forcella che si adattano attorno o sotto la vite del morsetto o l'area di serraggio, a seconda del design dell'interruttore. Viene utilizzata solo dove il morsetto dell'interruttore è progettato per accettare tale forma.
Le sbarre a pettine di tipo a forcella sono spesso utilizzate quando:
- Il morsetto dell'interruttore è compatibile con i denti a forcella.
- Il produttore consente il collegamento con sbarre a forcella.
- L'installazione richiede un solido fissaggio meccanico sotto un morsetto a vite.
Non dare mai per scontato che una sbarra a forcella possa sostituire una sbarra a pettine. La geometria del morsetto è diversa. L'utilizzo del tipo errato può causare contatti precari, surriscaldamento o archi elettrici.

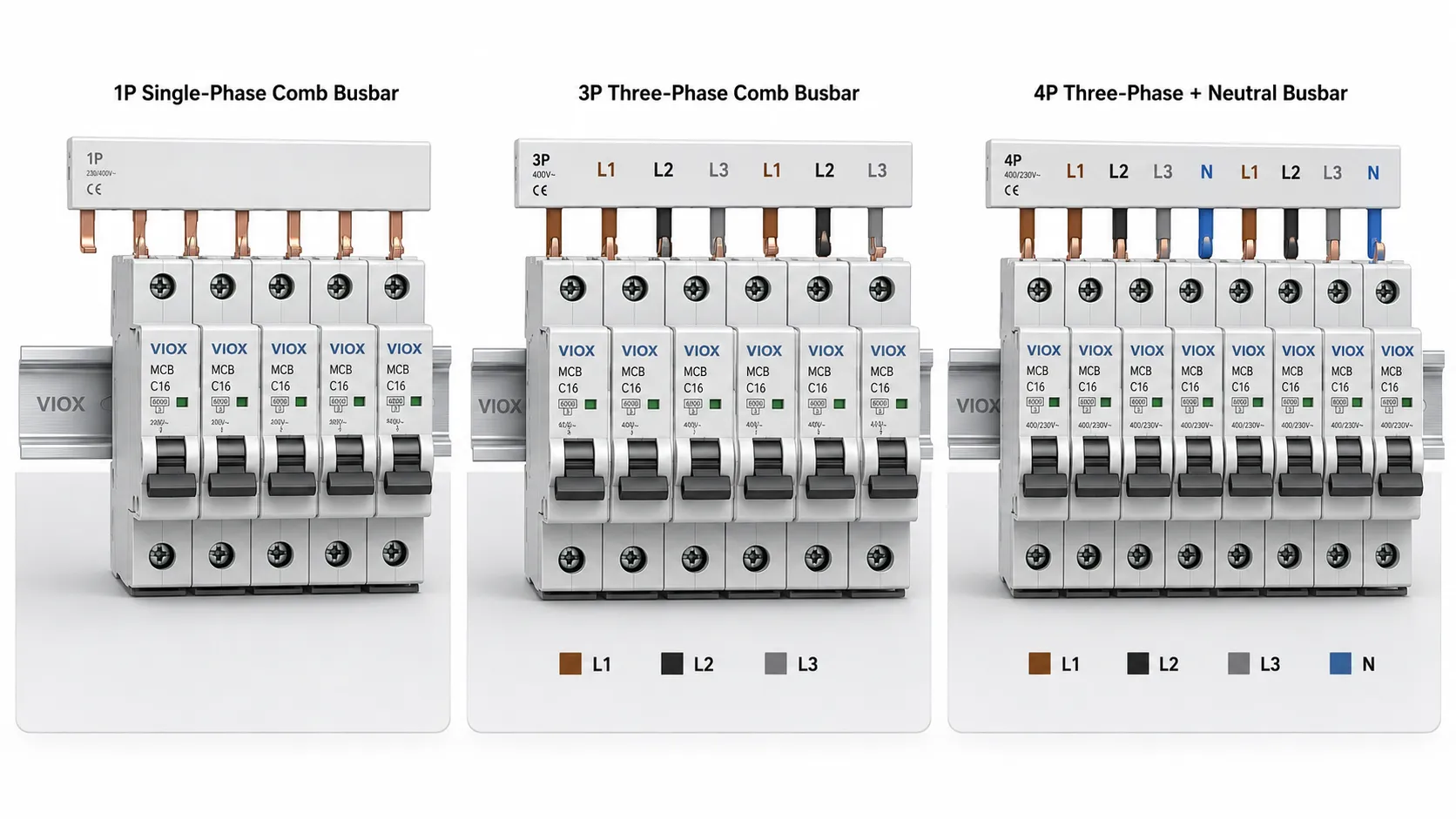

Tipi di sbarre 1P, 2P, 3P e 4P
Le sbarre per interruttori automatici vengono selezionate anche in base alla disposizione dei poli.
| Tipo di sbarra | L'Uso Tipico | What to Check |
|---|---|---|
| Barra di distribuzione 1P | File di interruttori monofase | Corrente nominale, interasse interruttori, tipo di morsetto |
| Barra di distribuzione 1P+N | Distribuzione monofase fase-neutro | Disposizione del neutro e compatibilità dei dispositivi |
| Barra di distribuzione 2P | Dispositivi bipolari o configurazioni separate | Spaziatura dei poli e disposizione fase/neutro |
| Sbarra di distribuzione tripolare (3P) | Distribuzione con interruttori magnetotermici (MCB) trifase | Sequenza di fase L1/L2/L3 e passo dei denti |
| Sbarra di distribuzione quadripolare (4P) | Sistemi trifase più neutro | Posizione del neutro, compatibilità RCCB/RCBO, progettazione del quadro |
Per i sistemi trifase, la sequenza delle fasi è importante. Una sbarra 3P solitamente ripete L1, L2 e L3 lungo la fila degli interruttori. Una sbarra 4P può includere un percorso per il neutro, ma la disposizione esatta dipende dal sistema e dal design del dispositivo.
Come scegliere una sbarra di distribuzione per MCB, RCCB o RCBO
La scelta di una sbarra di distribuzione non riguarda solo la portata di corrente. La sbarra deve essere meccanicamente ed elettricamente compatibile con i dispositivi nel quadro.
| Fattore di Selezione | Perché è importante |
|---|---|
| Compatibilità della serie di interruttori | Marche e modelli diversi possono avere geometrie dei terminali differenti |
| Tipo a pettine (pin) o a forcella (fork) | Deve corrispondere al design del terminale dell'interruttore |
| Passo dei poli | Il passo della sbarra di distribuzione deve corrispondere alla spaziatura dei dispositivi modulari |
| Numero di poli | 1P, 2P, 3P o 4P devono corrispondere alla configurazione del circuito |
| Corrente nominale | Deve essere idoneo per la corrente di alimentazione prevista |
| Tensione nominale | Deve corrispondere alla tensione del sistema di distribuzione |
| Tenuta al cortocircuito | Deve essere conforme al livello di guasto del quadro e al design della protezione a monte |
| Isolamento e protezione contro il contatto | Riduce il rischio di contatto accidentale durante l'installazione e la manutenzione |
| Tappi terminali e coperture | Necessari per coprire le estremità tagliate esposte e le parti in tensione |
| Regole per il taglio a misura | Le superfici di taglio devono essere protette secondo le istruzioni del produttore |
Se la fila dell'interruttore include diversi tipi di dispositivi, come MCB, RCCB e RCBO, verificarne attentamente la compatibilità. I dispositivi possono avere profondità dei terminali, posizioni del neutro o orientamento linea/carico differenti.
VIOX fornisce anche dispositivi di protezione modulari adiacenti come MCB, RCCB, e Interruttori differenziali differenziali (RCBO) per configurazioni complete del quadro di distribuzione.

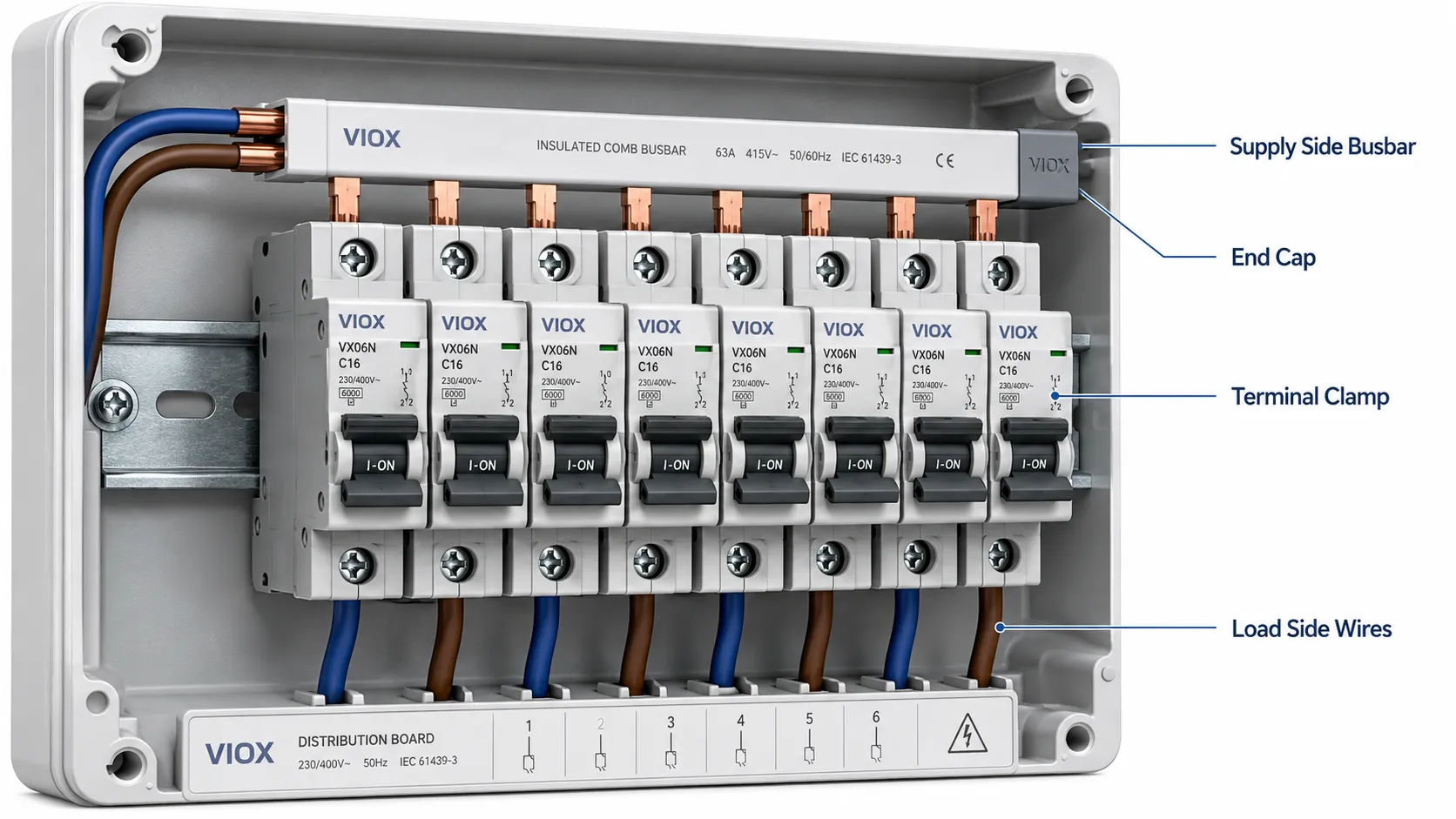

Regole di collegamento delle barre collettrici per interruttori automatici
La regola di collegamento più sicura è semplice: seguire lo schema elettrico del produttore dell'interruttore e della barra collettrice. Non basarsi solo sull'aspetto.
In molti quadri di distribuzione, la sbarra collettrice viene utilizzata sul lato alimentazione della fila di interruttori per distribuire l'energia in ingresso. I conduttori di carico in uscita vengono quindi collegati al lato carico di ciascun interruttore. Tuttavia, ciò non è universale. Alcuni prodotti potrebbero presentare marcature linea/carico differenti o disposizioni di alimentazione speciali.
Prima di mettere in tensione il quadro, verificare:
- marcature dei morsetti dell'interruttore
- inserimento dei denti della sbarra collettrice
- serraggio delle viti secondo le istruzioni del prodotto
- installazione dei tappi di chiusura
- posizionamento della copertura isolante
- corretta sequenza delle fasi
- nessuna estremità viva esposta
- nessuna incompatibilità tra il tipo di sbarra a pettine (a pin o a forcella) e il tipo di morsetto
- nessun dispositivo misto che comprometta l'allineamento
- nessun interruttore allentato o inclinato a causa della pressione della sbarra
Se è incluso un RCCB o un RCBO, verificare anche il percorso del neutro. Un errore di collegamento del neutro può causare scatti intempestivi, mancato intervento o condizioni operative non sicure.

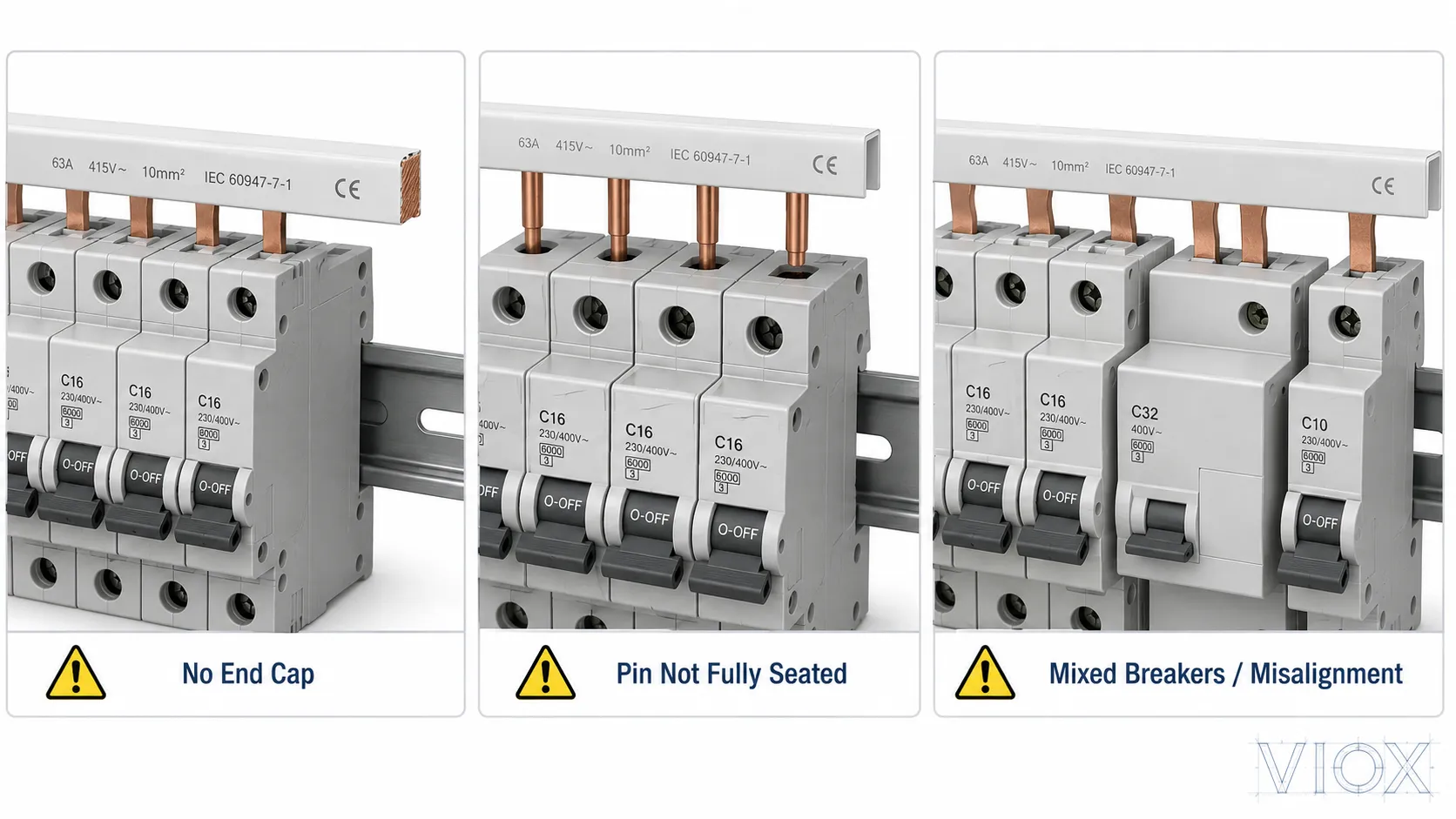

Errori comuni di installazione
Errore 1: Utilizzo di un tipo di sbarra errato
Una sbarra a pin e una sbarra a forcella non sono intercambiabili a meno che il produttore del dispositivo non lo consenta specificamente. Una geometria errata può creare un contatto parziale. Il contatto parziale genera calore.
Errore 2: Utilizzo di interruttori incompatibili
Due interruttori modulari possono avere entrambi una larghezza di 18 mm, ma i loro terminali potrebbero non essere allineati alla stessa profondità. Mescolare marche o famiglie di prodotti diverse può causare un posizionamento irregolare della barra di distribuzione.
Errore 3: Lasciare le estremità tagliate esposte
Le barre di distribuzione tagliate a misura devono essere rifinite con appositi tappi terminali o coperture isolanti. Il rame esposto all'estremità di una barra rappresenta un rischio di scossa elettrica e cortocircuito.
Errore 4: Alimentare il lato errato dell'interruttore
Alcuni installatori presumono che la barra di distribuzione debba sempre essere posizionata sulla parte superiore o inferiore. Il lato corretto dipende dalla marcatura del dispositivo e dal design del quadro. Seguire sempre le indicazioni di linea/carico e le istruzioni del produttore.
Errore 5: Sostituire una barra di distribuzione con ponticelli in cavo
I ponticelli corti possono sembrare pratici, ma possono causare serraggi incoerenti, piegature inadeguate, affollamento dei terminali e surriscaldamento. Se un quadro è progettato per un sistema a barre, utilizzare la barra di distribuzione e gli accessori corretti.
Errore 6: Ignorare i segni di surriscaldamento
Scolorimento, isolamento fuso, odore di bruciato o ripetuti scatti dell'interruttore vicino a una connessione della barra collettrice possono indicare un contatto difettoso o un sovraccarico. Il quadro deve essere messo fuori tensione e ispezionato da personale qualificato.
Segnali di avvertimento delle barre collettrici e quando smettere di utilizzare l'assemblaggio
Smettere di utilizzare e togliere tensione al quadro di distribuzione interessato se una connessione interruttore-barra collettrice mostra segni di surriscaldamento, archi elettrici, isolamento danneggiato o contatto instabile. Il riarmo ripetuto di un interruttore automatico non corregge una connessione danneggiata e può far peggiorare il guasto. L'ispezione e il collaudo all'interno di un quadro sotto tensione devono essere eseguiti solo da una persona qualificata utilizzando procedure appropriate all'installazione.
| Segnale di avvertimento | Possibile problema | Risposta sicura |
|---|---|---|
| Scolorimento, isolamento fuso o odore di bruciato | Riscaldamento localizzato causato da serraggio allentato, posizionamento errato, sovraccarico o componenti incompatibili | Isolare il quadro e ispezionare la barra collettrice, il morsetto dell'interruttore automatico e l'isolamento adiacente prima di ripristinare la tensione. |
| Ronzio, crepitio, archi elettrici visibili o rame vaiolato | Contatto instabile o guasto da arco elettrico attivo | Interrompere immediatamente il funzionamento. Non tentare di ripristinare la superficie limandola o carteggiandola. |
| Interventi ripetuti insieme a calore insolito vicino alla fila degli interruttori automatici | Sovraccarico, un morsetto allentato, scarso allineamento o trasferimento di calore nell'interruttore automatico | Scollegare i carichi e far controllare il circuito e la connessione invece di riarmare ripetutamente l'interruttore automatico. |
| Corrosione, segni di acqua o ruggine all'interno dell'involucro | Superfici di contatto compromesse e possibile danno all'isolamento | Mantenere l'assieme isolato finché non siano stati valutati la fonte dell'umidità e l'entità del danno. |
| Un interruttore automatico non si inserisce saldamente oppure il dente della sbarra collettrice è piegato o allentato | Perdita della pressione di contatto meccanico o geometria incompatibile | Sostituire il componente danneggiato o incompatibile con un ricambio approvato dal produttore. |
Non limare, carteggiare, piegare o riutilizzare una sbarra collettrice danneggiata dal calore come riparazione in campo. Il danno può estendersi al morsetto dell'interruttore automatico, pertanto la sostituzione della sola striscia di rame visibile potrebbe non ripristinare una connessione affidabile. La sostituzione dell'interruttore automatico interessato, della sbarra collettrice o dell'intero assieme potrebbe essere necessaria quando diverse posizioni sono danneggiate, la corrosione è diffusa, l'isolamento è deteriorato o i ricambi compatibili non sono disponibili. Seguire le istruzioni del produttore dell'apparecchiatura e i requisiti locali applicabili nel decidere l'ambito della riparazione.
Controlli di sicurezza prima della messa in tensione
| Controllo | Cosa confermare |
|---|---|
| Adattamento meccanico | La barra collettrice è posizionata correttamente, nessun interruttore inclinato |
| Serraggio dei morsetti | Tutti i denti della barra collettrice sono completamente inseriti e serrati |
| Isolamento | Coperture e tappi terminali installati |
| Sequenza delle fasi | La sequenza delle fasi è corretta |
| Instradamento del neutro | Il percorso del neutro dell'RCCB/RCBO è corretto |
| Valutazione attuale | La portata nominale della sbarra collettrice corrisponde alla configurazione di alimentazione |
| Corrente di cortocircuito nominale | La progettazione del sistema tiene conto della corrente di cortocircuito presunta |
| Compatibilità dei dispositivi | Gli interruttori e la sbarra collettrice appartengono a un sistema compatibile |
| Ispezione finale | Nessun rame esposto, parti allentate o isolamento danneggiato |
Per i progetti di quadri elettrici e quadri di distribuzione, l'intero assemblaggio potrebbe dover soddisfare anche i requisiti normativi locali e gli standard applicabili per gli assemblaggi a bassa tensione. La sola barra collettrice non rende il quadro conforme.
Perché la compatibilità delle barre collettrici è importante
Una barra collettrice per MCB può sembrare una semplice striscia di rame, ma la sua geometria controlla la qualità del contatto. Lo spessore dei denti, il passo, il profilo dell'isolamento, la sezione del rame, il design dei tappi terminali e l'alloggiamento dei morsetti influenzano le prestazioni.
Una scarsa compatibilità può causare:
- riscaldamento localizzato
- archi elettrici sui morsetti dell'interruttore
- scatti intempestivi dovuti al trasferimento di calore
- isolamento danneggiato
- disallineamento degli interruttori
- alimentazione inaffidabile verso i circuiti a valle
Ecco perché i costruttori di quadri elettrici seri non scelgono una barra collettrice basandosi solo sulla portata di corrente. Verificano l'intero sistema interruttore-barra.
FAQ
Cos'è una barra collettrice per interruttori automatici?
Una barra collettrice per interruttori è una barra conduttiva che distribuisce l'energia a più interruttori automatici. Nei quadri modulari, si tratta spesso di una barra a pettine per MCB utilizzata per collegare diversi interruttori su una stessa fila.
Qual è la differenza tra una barra collettrice e un interruttore automatico?
Una barra collettrice distribuisce l'energia elettrica. Un interruttore automatico protegge un circuito aprendosi in condizioni di sovraccarico o cortocircuito. Spesso lavorano insieme, ma svolgono funzioni diverse.
Cos'è una barra collettrice per MCB?
Una barra collettrice per MCB è una barra a pettine progettata per alimentare più interruttori magnetotermici miniaturizzati in un quadro di distribuzione. Può essere a puntale, a forcella, monofase o multifase a seconda del sistema.
Posso utilizzare qualsiasi sbarra collettrice con qualsiasi interruttore magnetotermico?
No. La sbarra collettrice deve corrispondere al design dei morsetti dell'interruttore, alla spaziatura dei poli, alla corrente nominale e ai requisiti di compatibilità del produttore. Una sbarra che si adatta fisicamente potrebbe comunque risultare elettricamente o meccanicamente non idonea.
Una sbarra a pettine a perno (pin) è migliore di una a forcella (fork)?
Nessuna delle due è universalmente migliore. Le sbarre a perno e a forcella servono per diversi design di morsetti. La scelta corretta è il tipo approvato o raccomandato per la serie di interruttori in fase di installazione.
Dove si collega la sbarra collettrice su un MCB?
In molti quadri di distribuzione, la sbarra si collega al lato alimentazione della fila di MCB, ma ciò dipende dal design dell'interruttore e dallo schema elettrico del quadro. Seguire sempre le indicazioni di linea/carico e le istruzioni del produttore.
È possibile tagliare una sbarra collettrice su misura?
Molte sbarre per MCB possono essere tagliate a misura, ma l'estremità tagliata deve essere protetta con un apposito tappo terminale o una copertura isolante. Seguire le istruzioni del produttore della sbarra.
Perché una barra di distribuzione per interruttori si surriscalda?
Le cause comuni includono viti dei morsetti allentate, alloggiamento inadeguato, tipo di barra errato, sovraccarico, incompatibilità tra interruttori o isolamento danneggiato. Il surriscaldamento in corrispondenza di una connessione della barra deve essere analizzato prima di proseguire con il funzionamento.
Conclusione
Una barra di distribuzione per interruttori automatici è un metodo pratico per distribuire l'alimentazione su più interruttori, specialmente nei quadri di distribuzione con MCB e nei pannelli modulari su guida DIN. Consente di risparmiare tempo di cablaggio, migliora la disposizione e riduce la necessità di numerosi ponticelli separati.
La chiave non è semplicemente scegliere una barra con una portata di corrente sufficiente. La barra deve corrispondere al tipo di morsetto dell'interruttore, alla spaziatura dei poli, alla disposizione delle fasi, alla tensione, alla corrente, alle condizioni di cortocircuito e ai requisiti di isolamento. Per quadri di distribuzione sicuri e affidabili, considerare la barra e la fila di interruttori come un unico sistema connesso piuttosto che come componenti separati.
