Che cos'è un interruttore di isolamento CC

Nel mondo dei sistemi elettrici, la sicurezza è fondamentale. Tra i vari componenti di sicurezza utilizzati nei sistemi elettrici in corrente continua (DC), il sezionatore DC spicca come dispositivo cruciale. Ma cos'è esattamente un sezionatore CC e perché è essenziale per sistemi come gli impianti solari? Questa guida completa esplora tutto ciò che c'è da sapere sui sezionatori CC, le loro funzioni, applicazioni e importanza.

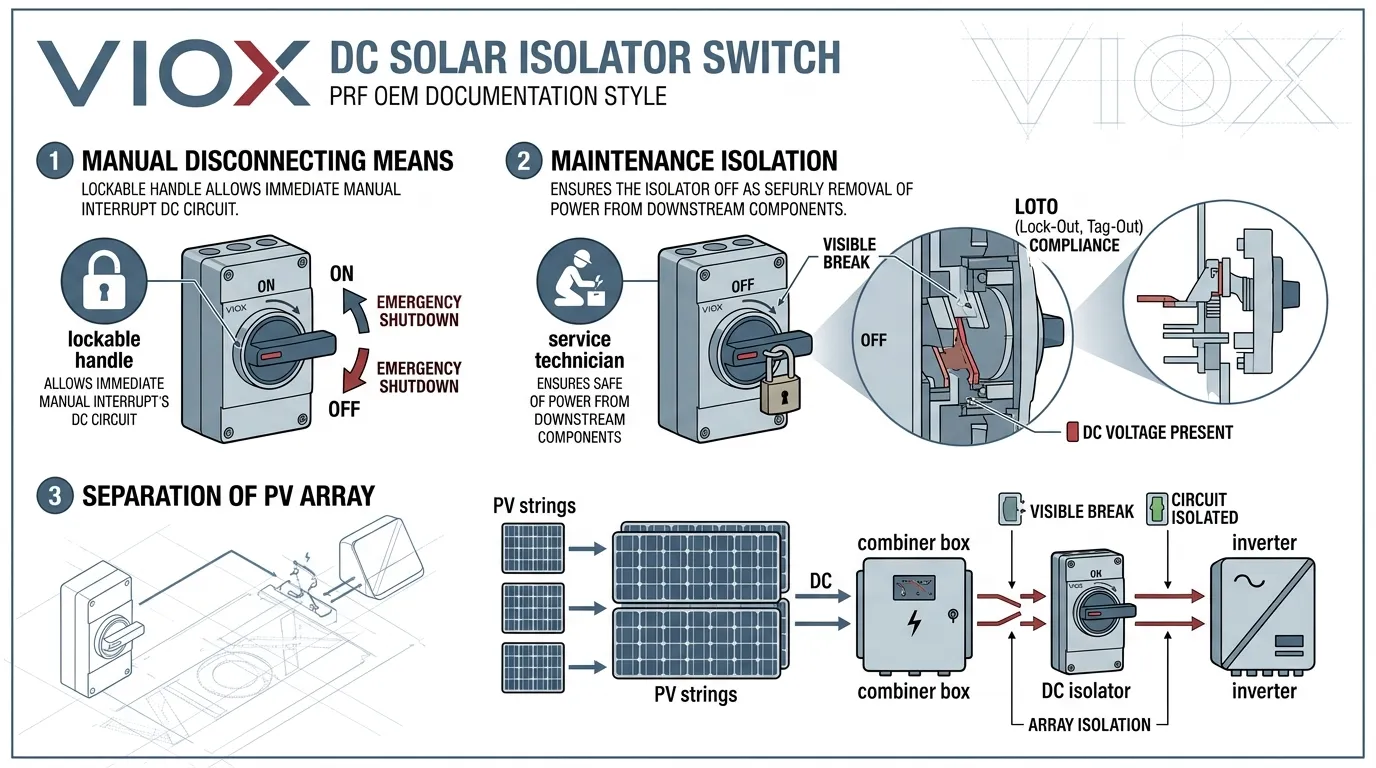

Che cos'è un interruttore di isolamento CC?

SEZIONATORE VIOX DC

Un sezionatore CC (noto anche come sezionatore CC) è un dispositivo elettrico specializzato progettato per fornire un isolamento sicuro dalle fonti di alimentazione in corrente continua (CC), come i sistemi di pannelli solari e le batterie. In genere è costituito da due o più contattori che vengono attivati ruotando una maniglia o un interruttore rotante, consentendo agli utenti di scollegare in modo sicuro il circuito e isolarlo dalla fonte di alimentazione.

A differenza degli interruttori automatici che scattano automaticamente in caso di sovraccarico o guasto, i sezionatori CC sono progettati specificamente per l'azionamento manuale quando è necessario togliere completamente l'alimentazione a un sistema per la manutenzione, le riparazioni o le emergenze. Questi interruttori sono un componente di sicurezza fondamentale, in particolare nei sistemi con tensioni CC elevate come gli impianti solari fotovoltaici.

La maggior parte dei moderni sezionatori CC incorpora meccanismi specializzati, come il funzionamento a molla e le camere di estinzione dell'arco, per interrompere in modo sicuro i circuiti CC. Molti sezionatori CC di alta qualità sono dotati di meccanismi positivi senza scatto che rimangono indipendenti da influenze esterne, indipendentemente dalla velocità o dalla lentezza con cui viene ruotato l'azionatore dell'interruttore. Ciò garantisce un funzionamento affidabile anche in condizioni o tecniche diverse.

Interruttore sezionatore CC vs. interruttore automatico CC

Anche se spesso confusi tra loro, i sezionatori CC e gli interruttori CC svolgono funzioni diverse:

1. Un sezionatore CC viene utilizzato principalmente per isolare in modo sicuro un sistema dalla sua fonte di alimentazione. Non offre protezione da sovraccarichi o cortocircuiti e deve essere dotato di fusibili.
2. Al contrario, un interruttore automatico CC fornisce una protezione contro le sovracorrenti in un sistema elettrico e fa scattare il circuito in caso di sovraccarico o cortocircuito, evitando danni ai componenti e al cablaggio.

Commutazione CC e CA: differenze chiave

La commutazione dell'alimentazione in c.c. presenta sfide uniche rispetto all'alimentazione in c.a., rendendo necessari interruttori di sezionamento in c.c. specializzati. Nei sistemi in corrente alternata, la tensione attraversa naturalmente lo zero due volte per ciclo (ogni 10 millisecondi nei sistemi a 50Hz), il che aiuta a sopprimere naturalmente gli archi elettrici. Tuttavia, la tensione continua mantiene una polarità costante senza punti di attraversamento dello zero, rendendo l'estinzione dell'arco elettrico molto più difficile.

Questa differenza fondamentale spiega perché i sezionatori CC richiedono caratteristiche di progettazione particolari:

• Punti di contatto multipli per estendere il percorso dell'arco
• Meccanismi di scatto ad alta velocità per un'azione rapida di apertura e chiusura
• Camere di raffreddamento dell'arco per estinguere rapidamente gli archi elettrici
• Contatti a lama appositamente progettati per una separazione pulita

Alcuni isolatori CC avanzati possono estinguere gli archi in soli 3 ms, riducendo in modo significativo i rischi per la sicurezza.

Tipi di interruttori sezionatori CC oggi disponibili

Isolatori CC integrati o esterni

I sezionatori CC possono essere incorporati (integrati in apparecchiature come gli inverter) o esterni (unità indipendenti). La scelta dipende dai requisiti dell'applicazione, dalla progettazione del sistema e dalle considerazioni sulla sicurezza:

Isolatori incorporati sono tipicamente determinati dai poli di inseguimento della potenza multi-fase (MPPT) di un inverter:

• MPPT singolo per inverter di stringa comuni (1kW-30kW)
• MPPT doppio o triplo per inverter di potenza superiore (oltre 30kW)

Isolatori esterni offrono una maggiore flessibilità nel posizionamento dell'installazione e nell'accesso per la manutenzione. In genere sono alloggiati in custodie resistenti alle intemperie per applicazioni esterne come gli impianti solari su tetto.

Configurazioni unipolari e multipolari

I sezionatori CC sono disponibili in varie configurazioni di poli per soddisfare i diversi requisiti del sistema:

• Isolatori unipolari: Controllo di un circuito con un unico meccanismo di commutazione
• Isolatori a doppio polo (DP): Consentono di collegare o scollegare simultaneamente due poli, comunemente utilizzati in applicazioni mediche e commerciali.
• Isolatori a quattro poli: Può gestire più stringhe in applicazioni solari, come ad esempio configurazioni che supportano due stringhe con quattro poli in serie

Il numero di poli influisce direttamente sulla capacità dell'interruttore di gestire più circuiti e sulla sua tensione nominale quando i poli sono collegati in serie.

Classificazioni di tensione e corrente nominale

I sezionatori CC sono disponibili in varie tensioni e correnti nominali per soddisfare i requisiti di applicazioni specifiche:

• Valori di tensione: In genere, la gamma va da 600 V a 1500 V CC.
• Valutazioni attuali: Le opzioni più comuni includono 13A, 20A, 25A, 32A, 40A e 50A.

Quando si sceglie un sezionatore CC, è fondamentale sceglierne uno con un valore nominale adeguato alla tensione e alla corrente massime del sistema. Ad esempio, gli impianti fotovoltaici richiedono spesso isolatori da 1000V-1500V a causa delle alte tensioni generate dalle stringhe di pannelli in serie.

Applicazioni degli interruttori sezionatori CC

Sistemi solari fotovoltaici ed energie rinnovabili

L'applicazione più comune dei sezionatori CC è negli impianti solari fotovoltaici, dove fungono da componente critico di sicurezza tra il campo solare e l'inverter. In queste installazioni, il sezionatore CC consente ai tecnici di scollegare in modo sicuro i pannelli solari durante le operazioni di manutenzione:

• Installazione iniziale del sistema
• Manutenzione ordinaria
• Risoluzione dei problemi e riparazioni
• Situazioni di emergenza

Tutte le installazioni fotovoltaiche devono essere dotate di sezionatori DC conformi a standard come la norma IEC 60364-7-712. Il sezionatore garantisce che i tecnici possano lavorare in sicurezza senza rischi di scosse elettriche, poiché i pannelli solari producono tensione ogni volta che sono esposti alla luce.

Applicazioni di accumulo a batteria

I sezionatori CC sono componenti essenziali nei sistemi di accumulo a batteria, dove forniscono un mezzo per scollegare completamente i banchi di batterie durante la manutenzione o le emergenze. Questa applicazione è particolarmente importante per:

• Sistemi di backup a batteria residenziali
• Sistemi di alimentazione off-grid
• Infrastruttura di ricarica per veicoli elettrici
• Impianti di accumulo di energia per uso commerciale

La capacità di isolare completamente i sistemi di batterie è fondamentale data l'alta densità energetica e la tensione costante in uscita delle moderne tecnologie di batterie.

Usi industriali e commerciali

In ambito industriale e commerciale, i sezionatori CC sono utilizzati in numerose applicazioni:

• Sottostazioni elettriche per l'isolamento delle apparecchiature
• Apparecchiature di produzione con componenti di alimentazione in c.c.
• Centri dati con sistemi di alimentazione di backup a corrente continua
• Infrastruttura di telecomunicazione
• Sistemi ferroviari e altre applicazioni di trasporto

Questi ambienti richiedono spesso isolatori robusti con valori di tensione elevati, involucri resistenti alle intemperie e funzioni di chiusura a chiave per una maggiore sicurezza.

Sistemi elettrici residenziali

Sebbene siano meno comuni rispetto alle applicazioni commerciali, i sezionatori CC vengono utilizzati in ambito residenziale principalmente per:

• Sistemi solari domestici
• Installazioni di backup a batteria
• Stazioni di ricarica per veicoli elettrici
• Alcuni circuiti specializzati in corrente continua

Per i proprietari di impianti solari, la comprensione del ruolo e del funzionamento dei sezionatori CC è importante per la sicurezza e la manutenzione del sistema.

Come funzionano gli interruttori sezionatori CC

Quando si gira la maniglia di un sezionatore CC, un interruttore meccanico si apre, creando una tensione d'arco che fornisce corrente a un elemento di commutazione elettronico. Questi interruttori sono progettati con caratteristiche specifiche per gestire l'alimentazione in corrente continua in modo sicuro:

1. Tecnologia di soppressione degli archi: Gli interruttori sezionatori CC di alta qualità incorporano una tecnologia brevettata di estinzione dell'arco CC, che raggiunge l'estinzione dell'arco in soli 3 ms, garantendo la sicurezza operativa e prolungando la durata di vita delle apparecchiature.
2. Contatti multipli: Molti sezionatori CC utilizzano più punti di contatto per estendere il percorso dell'arco e favorirne l'estinzione.
3. Meccanismi a molla: Per combattere le sfide della commutazione in corrente continua, questi dispositivi possono incorporare meccanismi a molla per consentire un'azione rapida di apertura e chiusura.

Vantaggi e importanza degli interruttori sezionatori CC

Maggiore sicurezza durante la manutenzione

Il vantaggio principale dei sezionatori CC è una maggiore sicurezza durante le operazioni di manutenzione. Fornendo un'interruzione meccanica visibile del circuito, essi:

• Impedire l'accensione accidentale durante i lavori di assistenza
• Consentono ai tecnici di lavorare senza il rischio di scosse elettriche.
• Creare una disconnessione fisica che possa essere verificata visivamente.
• Supportare le procedure di lockout-tagout per prevenire operazioni involontarie.

Questo aspetto è particolarmente importante nei sistemi a corrente continua, dove le tensioni possono essere pericolose: gli impianti solari possono generare potenziali di 80 V o superiori in pieno sole, che possono essere letali.

Conformità al codice elettrico

I sezionatori CC sono richiesti da vari codici e standard elettrici in tutto il mondo:

• La norma IEC 60364-7-712 richiede isolatori CC per tutti gli impianti fotovoltaici.
• Il National Electrical Code (NEC) degli Stati Uniti prevede requisiti specifici per i mezzi di disconnessione in corrente continua.
• Molte norme edilizie locali richiedono un adeguato isolamento della corrente continua per l'approvazione del sistema.

L'installazione dei sezionatori CC appropriati garantisce la conformità dell'impianto elettrico a questi requisiti normativi, essenziali per l'approvazione delle ispezioni e la copertura assicurativa.

Protezione e longevità delle apparecchiature

Oltre alla sicurezza delle persone, i sezionatori DC aiutano a proteggere le apparecchiature elettriche di valore, consentendo un isolamento completo durante le fasi di lavoro:

• Sbalzi di tensione
• Guasti del sistema
• Eventi meteorologici
• Periodi prolungati di non utilizzo

Questa protezione contribuisce a prolungare la durata di vita delle apparecchiature collegate, prevenendo i danni causati da condizioni elettriche anomale e facilitando le procedure di manutenzione corrette.

Capacità di spegnimento di emergenza

In situazioni di emergenza, gli interruttori di sezionamento CC forniscono un mezzo rapido per scollegare l'alimentazione, che può essere cruciale per:

• Sicurezza antincendio (consentire ai vigili del fuoco di lavorare in sicurezza)
• Prevenzione dei danni alle apparecchiature in caso di guasti elettrici
• Rispondere a situazioni di infiltrazione d'acqua o di allagamento
• Affrontare altri pericoli imprevisti

Alcuni sistemi avanzati incorporano funzionalità di spegnimento di emergenza a distanza, particolarmente utili per gli impianti solari su tetto dove l'accesso fisico può essere difficile.

Importanza nei sistemi solari fotovoltaici

Nelle installazioni solari, il sezionatore CC è un interruttore di sicurezza essenziale, obbligatorio negli impianti fotovoltaici secondo gli standard internazionali. Durante l'installazione, la manutenzione ordinaria e le emergenze, è necessario isolare i pannelli dal lato CA, per questo motivo un sezionatore ad azionamento manuale viene posizionato tra i pannelli e l'ingresso dell'inverter.

Storicamente, in Paesi come l'Australia, lo standard AS/NZS 5033 imponeva l'installazione di isolatori solari sul tetto. Tuttavia, la norma è stata aggiornata alla fine del 2021 e, in base alla clausola 4.3.3, gli isolatori solari non devono più essere installati su tutti gli impianti fotovoltaici domestici se si seguono altre misure di sicurezza. Questa modifica è stata apportata dopo aver osservato che gli interruttori di isolamento non correttamente installati o sottoposti a manutenzione potrebbero potenzialmente aumentare il rischio di incendio in alcune situazioni.

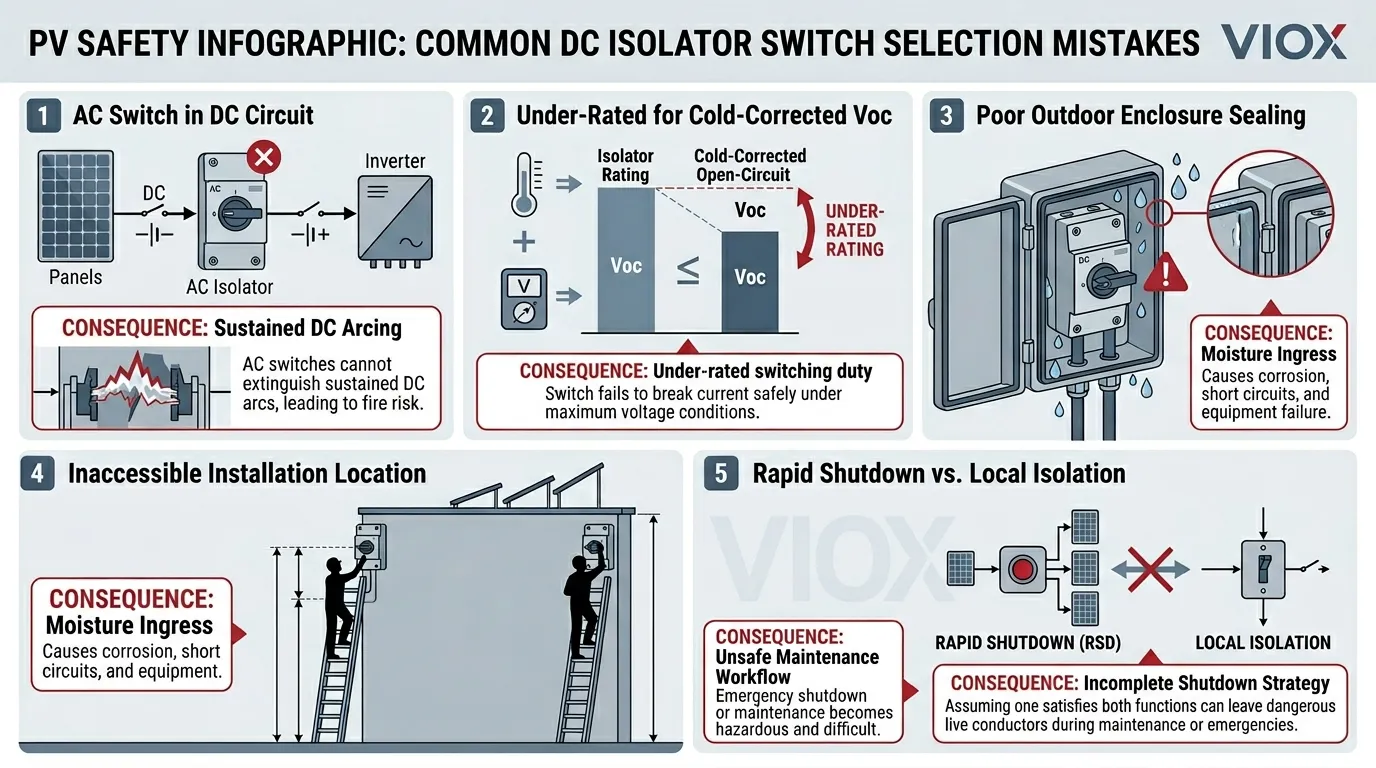

Caratteristiche principali da considerare nella scelta di un sezionatore CC

Valori di tensione e corrente

Le specifiche fondamentali di qualsiasi sezionatore CC sono i valori nominali di tensione e corrente:

• Tensione nominale: Deve superare la tensione massima del sistema in tutte le condizioni (in genere 20% al di sopra della tensione a circuito aperto dell'array).
• Valutazione attuale: Deve gestire il flusso di corrente massimo più un margine di sicurezza (circa 25% al di sopra della corrente di cortocircuito dell'array).
• Numero di pali e corde: Importante per i sistemi solari a più stringhe

Per le applicazioni solari, assicurarsi che l'isolatore sia specificamente indicato per il funzionamento in CC alla tensione massima del sistema, spesso 1000V o 1500V per i moderni impianti solari.

Protezione ambientale (valori IP)

Poiché molti sezionatori CC vengono installati all'esterno (in particolare per le applicazioni solari), la protezione dell'ambiente è fondamentale:

• Il grado di protezione IP66 offre un'eccellente protezione contro la polvere e i potenti getti d'acqua
• Il grado di protezione IP67 offre una protezione temporanea dall'immersione
• L'intervallo di temperatura operativa deve corrispondere alle condizioni climatiche locali (da -40°C a 45°C è comune).

Il materiale della custodia deve inoltre resistere alla degradazione dei raggi UV per garantire una lunga durata all'esterno.

Tecnologia di soppressione degli archi

Date le sfide che comporta l'interruzione dei circuiti in corrente continua, un'efficace tecnologia di soppressione degli archi elettrici è un elemento di differenziazione fondamentale per gli isolatori in corrente continua di alta qualità:

• Camere di raffreddamento dell'arco per estinguere rapidamente gli archi elettrici
• Contatti a lama di coltello per una separazione pulita
• Meccanismi di commutazione a cricchetto ad alta velocità
• Speciali design di spegnimento dell'arco che possono interrompere gli archi in soli 3 ms

Queste caratteristiche sono essenziali per la sicurezza e la durata, in particolare nelle applicazioni ad alta tensione.

Caratteristiche di sicurezza e certificazioni

Cercate sezionatori CC con solide caratteristiche di sicurezza e certificazioni di tutto rispetto:

• Possibilità di spegnere il sistema di blocco per procedure di manutenzione sicure
• Azzeramento degli indicatori di posizione ON/OFF
• Dimensionamento corretto dei terminali (ad esempio, terminali a scatola da 16 mm²)
• Certificazioni come UL508, cRUus, CE, TUV e approvazioni IEC CB

Queste certificazioni indicano la conformità agli standard di sicurezza internazionali e test approfonditi in varie condizioni.

Linee guida per l'installazione degli interruttori sezionatori CC

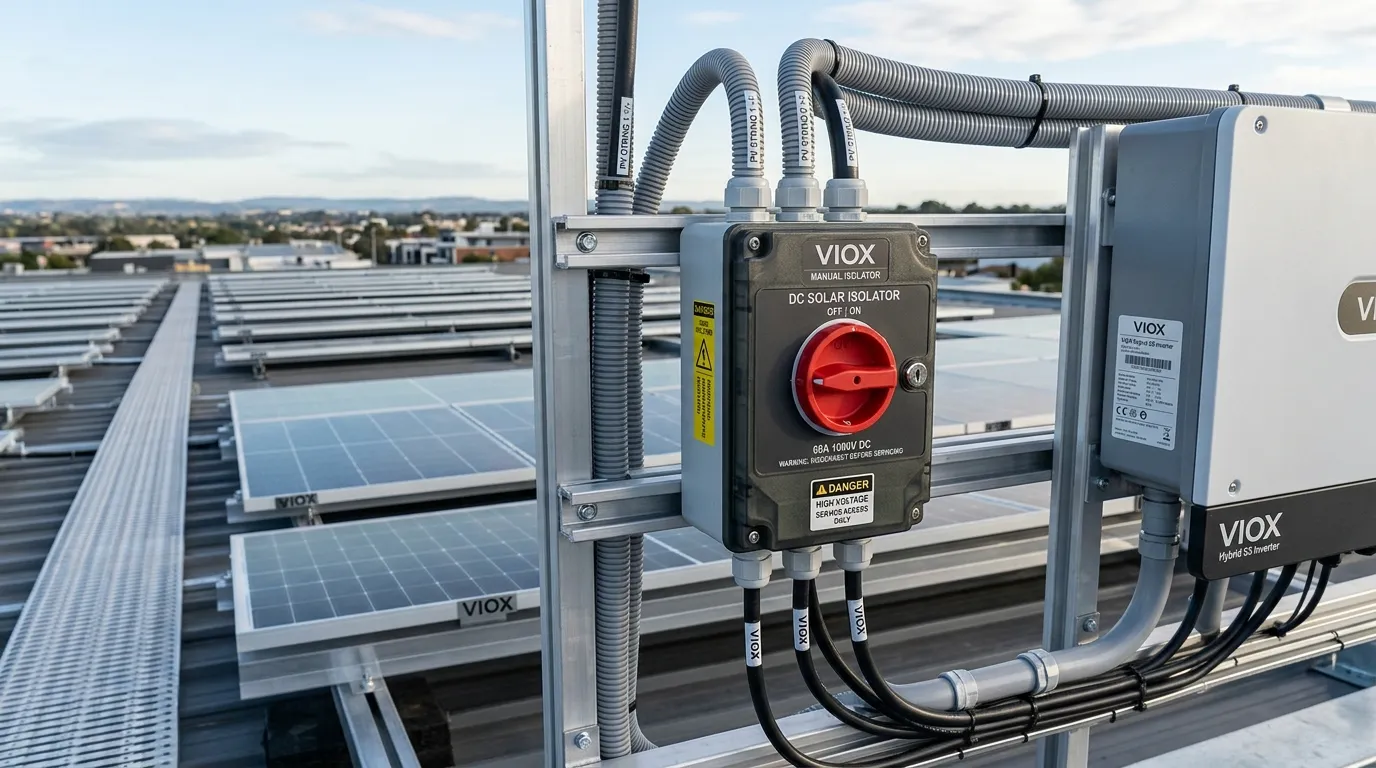

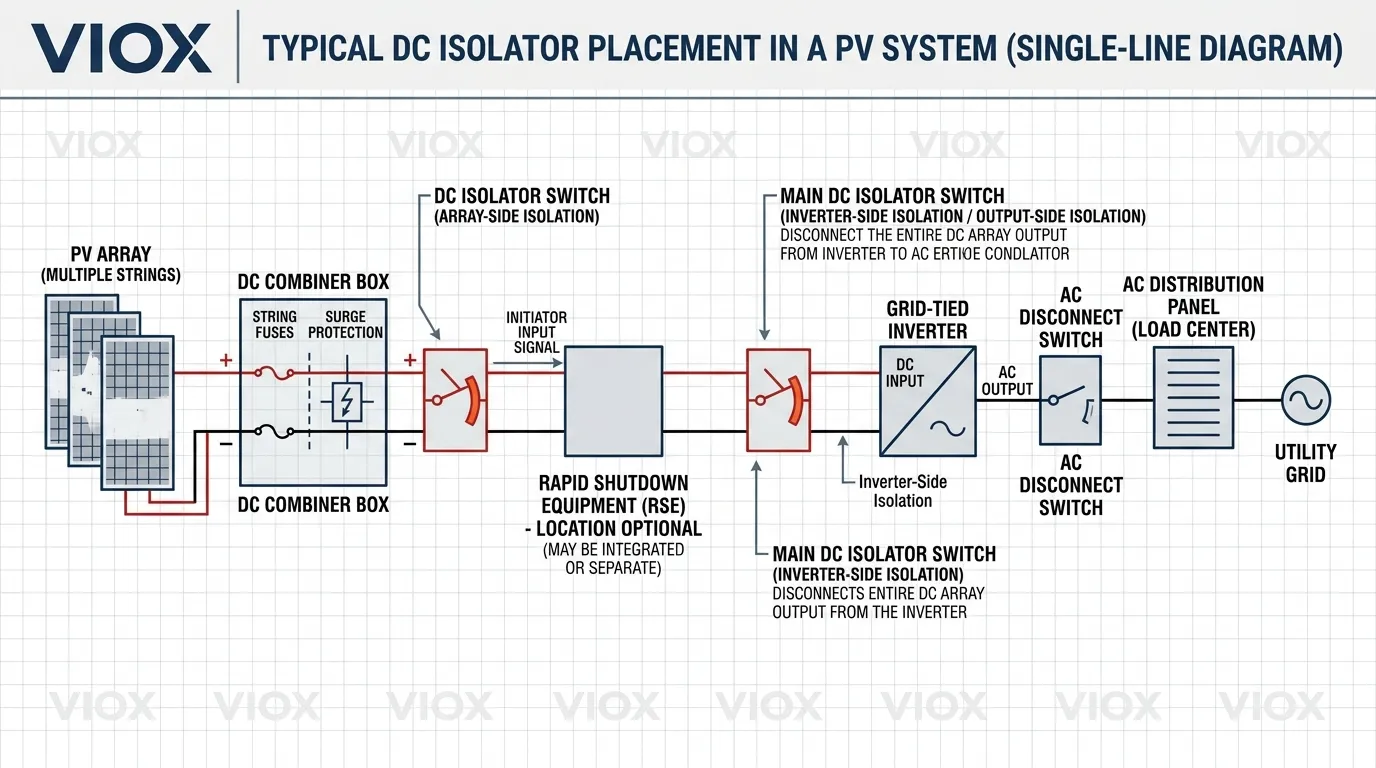

Posizionamento corretto nei sistemi elettrici

Il corretto posizionamento dei sezionatori CC è fondamentale sia per la funzionalità che per la conformità:

• Negli impianti solari fotovoltaici, i sezionatori CC devono essere installati tra il campo solare e l'inverter.
• Per i sistemi a batteria, collocare l'isolatore tra il banco di batterie e i carichi collegati.
• Garantire l'accessibilità per le operazioni di emergenza e proteggere dall'accesso non autorizzato.
• Considerare l'esposizione alle intemperie e i requisiti di protezione per le installazioni all'aperto

Alcuni sistemi possono richiedere più isolatori in punti diversi per ottenere una protezione e un isolamento completi.

Considerazioni sul cablaggio

Il cablaggio corretto dei sezionatori CC è essenziale per un funzionamento sicuro:

• Utilizzare un dimensionamento adeguato dei cavi in base alla corrente del sistema
• Assicurarsi che tutti i collegamenti siano stretti e sicuri
• Mantenere la corretta polarità in tutto il sistema
• Seguire le raccomandazioni del produttore per le specifiche di coppia dei terminali
• Utilizzare tecniche di gestione dei fili adeguate per evitare tensioni sui collegamenti.

Per le installazioni solari, sono necessari metodi di cablaggio resistenti alle intemperie per le parti esterne dell'installazione.

Sequenza operativa (procedure di accensione/spegnimento)

La comprensione della corretta sequenza operativa è importante per il funzionamento sicuro del sistema:

• All'accensione: Attivare prima il sezionatore CC, poi il sezionatore/interruttore CA.
• Quando si spegne il sistema: Disattivare prima il sezionatore/interruttore CA, poi il sezionatore CC.

Questa sequenza impedisce al sezionatore CC di interrompere il flusso di corrente mentre l'inverter è ancora in funzione, riducendo le sollecitazioni sui contatti dell'interruttore e prolungandone la durata.

Manutenzione degli interruttori sezionatori CC

La manutenzione regolare dei sezionatori CC è fondamentale per garantirne il funzionamento affidabile e la durata:

1. Controllare che non vi siano danni fisici, soprattutto nelle installazioni all'aperto.
2. Controllare che non vi siano infiltrazioni d'acqua o segni di corrosione.
3. Verificare che il meccanismo di commutazione funzioni in modo fluido.
4. Testare periodicamente la funzione di isolamento per verificarne il corretto funzionamento.
5. Assicurarsi che le etichette di avvertimento e la segnaletica rimangano chiare e leggibili.

Conclusione

I sezionatori CC sono componenti di sicurezza essenziali nei sistemi elettrici in corrente continua, in particolare nelle applicazioni di energia rinnovabile come gli impianti fotovoltaici. Comprendendone lo scopo, il funzionamento e l'importanza, è possibile garantire installazioni elettriche più sicure e affidabili. Che siate installatori professionisti o proprietari di impianti, riconoscere il ruolo di questi dispositivi apparentemente semplici ma cruciali può aiutarvi a prevenire i pericoli e a garantire una corretta manutenzione dell'impianto.

Sebbene questa guida fornisca informazioni esaurienti, per l'installazione e la manutenzione degli impianti elettrici è necessario rivolgersi sempre a professionisti qualificati e garantire la conformità alle normative e agli standard locali.

Domande comuni sugli interruttori sezionatori CC

D: Ho bisogno di un sezionatore CC per il mio sistema solare?

R: Sì, i sezionatori CC sono generalmente richiesti per tutte le installazioni solari fotovoltaiche in base a codici elettrici quali IEC 60364-7-712. Anche se non sono esplicitamente richiesti dal codice locale, forniscono caratteristiche di sicurezza essenziali che proteggono sia le apparecchiature che le persone che lavorano sul sistema. Per le installazioni solari residenziali e commerciali, un sezionatore CC correttamente classificato è considerato un componente di sicurezza fondamentale.

D: Un sezionatore CC può sostituire un interruttore automatico?

R: No, i sezionatori CC e gli interruttori automatici hanno scopi diversi e non possono sostituirsi direttamente. I sezionatori CC sono progettati specificamente per l'isolamento manuale durante la manutenzione o le situazioni di emergenza, ma non forniscono una protezione automatica dai guasti. Gli interruttori automatici rilevano e interrompono automaticamente le condizioni di sovracorrente, ma potrebbero non fornire lo spazio di isolamento visibile necessario per una manutenzione sicura. Nella maggior parte dei sistemi, entrambi i dispositivi sono necessari per una protezione completa.

D: Con quale frequenza devono essere ispezionati i sezionatori CC?

R: I sezionatori CC devono essere ispezionati almeno una volta all'anno nell'ambito della regolare manutenzione del sistema, anche se in ambienti difficili o in sistemi ad alto utilizzo possono essere necessarie ispezioni più frequenti. Durante l'ispezione, verificare il corretto funzionamento meccanico, i segni di infiltrazione d'acqua o di corrosione, la sicurezza dei collegamenti elettrici, la chiarezza degli indicatori di posizione ON/OFF e la funzionalità di eventuali meccanismi di blocco.

D: Quali standard di sicurezza si applicano ai sezionatori in corrente continua?

R: Agli interruttori di sezionamento CC si applicano diversi importanti standard di sicurezza:

• IEC 60947-3 per interruttori di manovra-sezionatori
• IEC 60364-7-712 per impianti fotovoltaici
• UL508i e UL508 per apparecchiature di controllo industriale (in Nord America)
• Codici e standard elettrici locali che variano a seconda della regione

Quando si sceglie un sezionatore CC, assicurarsi che sia conforme agli standard pertinenti per il luogo e l'applicazione.

D: Posso far funzionare un sezionatore CC sotto carico?

R: Dipende dal tipo specifico. Un vero sezionatore è progettato per scollegare un circuito sotto carico, mentre alcuni isolatori sono progettati per separare solo una parte del circuito quando non è sotto carico. Verificare sempre le specifiche del produttore.

D: Con quale frequenza devono essere sostituiti i sezionatori CC?

R: Non c'è una tempistica fissa, ma si consiglia di effettuare ispezioni regolari. La sostituzione è necessaria in caso di segni di danni, corrosione o malfunzionamento. Molti produttori suggeriscono di controllare le condizioni degli isolatori esterni ogni 5-7 anni.

D: Posso installare un sezionatore CC da solo?

R: Nella maggior parte delle giurisdizioni, i lavori elettrici, in particolare quelli che riguardano sistemi a corrente continua come gli impianti solari, devono essere eseguiti da elettricisti autorizzati. L'installazione fai-da-te è generalmente sconsigliata e può invalidare le garanzie o l'assicurazione.

D: Qual è la differenza tra un isolatore e un sezionatore?

R: Sebbene questi termini siano talvolta utilizzati in modo intercambiabile, tecnicamente un sezionatore è progettato per scollegare un circuito sotto carico, mentre un isolatore è progettato per separare parti di un circuito e non deve essere azionato sotto carico.
