Que sont les contacts OF, SD, SDE et SDV dans les MCCB ?
Les contacts OF, SD, SDE et SDV sont des accessoires de contact auxiliaire pour les disjoncteurs à boîtier moulé (MCCB) qui offrent des capacités de surveillance et de contrôle à distance de l'état. Contacts OF indiquent la position ON/OFF du disjoncteur, Contacts SD signalent tout événement de déclenchement (surcharge, court-circuit ou défaut), Contacts SDE indiquent spécifiquement les conditions de déclenchement en cas de défaut, y compris les surcharges et les courts-circuits, tandis que Contacts SDV surveillent exclusivement les déclenchements de défaut à la terre ou de défaut de terre. Ces accessoires transforment les MCCB standard en dispositifs de surveillance intelligents, permettant l'intégration avec les systèmes de gestion de bâtiments, les réseaux SCADA et les panneaux d'alarme à distance.
Ces contacts auxiliaires sont essentiels pour les installations électriques modernes où la surveillance en temps réel, la maintenance prédictive et le diagnostic rapide des défauts sont essentiels. Conformément aux normes CEI 60947-2, les contacts auxiliaires doivent maintenir un fonctionnement fiable sur leur plage de tension nominale tout en assurant une différenciation claire entre la commutation normale et les conditions de défaut.
Principaux enseignements
- Contacts OF (ON/OFF) suivent la position du disjoncteur pour la surveillance de l'état et les systèmes de verrouillage
- Contacts SD (Signal Défaut) indiquent tous les événements de déclenchement, ne se réinitialisant que lorsque le disjoncteur est réarmé manuellement
- Contacts SDE distinguent les déclenchements de défaut (surcharge/court-circuit) des opérations manuelles
- Contacts SDV fournissent une indication isolée de défaut à la terre, essentielle pour les systèmes de protection contre les défauts à la terre
- Contacts auxiliaires généralement évalués à 6A à 240V AC, avec des versions de bas niveau disponibles pour les circuits PLC/de commande
- Une sélection appropriée des contacts empêche les alarmes intempestives et permet un diagnostic précis des défauts
- L'installation nécessite la compréhension de la configuration des contacts inverseurs (1 NO + 1 NF commun)
- La conformité aux normes CEI 60947-2 et UL 489 assure la compatibilité sur les marchés mondiaux
Comprendre les types de contacts auxiliaires MCCB
Contacts OF : Indication de position
Les contacts OF (également appelés interrupteurs auxiliaires) fournissent un retour d'information en temps réel sur la position physique des contacts principaux du MCCB. Lorsque le disjoncteur est fermé et conduit le courant, le contact OF change d'état ; lorsqu'il est ouvert, il revient à sa position par défaut. Cette fonction simple mais cruciale permet plusieurs applications critiques.
Dans les panneaux de commande industriels, les contacts OF créent des verrouillages électriques qui empêchent le fonctionnement simultané d'équipements conflictuels. Par exemple, dans les systèmes de commutation automatique (ATS), les contacts OF des MCCB d'alimentation et de générateur garantissent qu'une seule source se connecte à la charge à tout moment, empêchant ainsi les situations de réalimentation catastrophiques. Les contacts pilotent également les voyants lumineux sur les portes des panneaux, permettant aux opérateurs de vérifier l'état du disjoncteur sans ouvrir les boîtiers, ce qui constitue une amélioration significative de la sécurité dans les environnements à haute tension.
Les systèmes modernes de gestion de bâtiments s'appuient fortement sur le retour d'information des contacts OF. Lorsqu'ils sont intégrés aux réseaux SCADA ou BMS, ces contacts permettent une surveillance centralisée de centaines de disjoncteurs sur plusieurs étages ou bâtiments. Les gestionnaires d'installations peuvent identifier instantanément les disjoncteurs ouverts, réduisant ainsi le temps de dépannage de quelques heures à quelques minutes. Pour plus d'informations sur l'intégration des MCCB dans les systèmes de commande, consultez notre guide sur composants de panneaux de commande industriels.
Spécifications techniques : Les contacts OF fonctionnent mécaniquement, reliés directement au mécanisme de fonctionnement du disjoncteur. Ils changent d'état en quelques millisecondes après le déplacement des contacts principaux, fournissant ainsi un retour d'information quasi instantané. Les versions standard supportent 6A à 240V AC (catégorie d'utilisation AC-15), tandis que les variantes de bas niveau commutent aussi peu que 100mA à 24V DC pour une compatibilité directe avec les entrées PLC.
Contacts SD : Indication de déclenchement
Les contacts SD (Signal Défaut ou indication de déclenchement) s'activent chaque fois que le MCCB se déclenche, quelle qu'en soit la cause. Que le déclenchement résulte d'une opération manuelle, d'une surcharge, d'un court-circuit, d'un défaut à la terre ou d'un signal de déclenchement shunt externe, le contact SD change d'état et reste verrouillé jusqu'à ce que le disjoncteur soit réarmé manuellement. Ce comportement de verrouillage distingue les contacts SD des contacts OF, qui se contentent de suivre la position.
L'application principale des contacts SD est la signalisation d'alarme à distance. Lorsqu'un MCCB se déclenche n'importe où dans une installation, le contact SD peut déclencher des alarmes sonores, envoyer des notifications au personnel de maintenance ou enregistrer l'événement dans un système informatisé de gestion de la maintenance (CMMS). Cette notification immédiate réduit considérablement les temps d'arrêt en alertant les équipes sur les problèmes avant qu'ils ne soient découverts lors des rondes de routine.
Dans les applications d'infrastructure critique (centres de données, hôpitaux, stations d'épuration), les contacts SD alimentent des systèmes d'alarme redondants. Un seul déclenchement de MCCB peut déclencher simultanément des alarmes de panneau local, des alertes de station de surveillance à distance et des messages texte automatisés. Cette approche multicouche garantit qu'aucun événement de déclenchement ne passe inaperçu, même en dehors des heures de travail.
Cependant, les contacts SD ont une limitation : ils ne peuvent pas faire la distinction entre les différentes causes de déclenchement. Un arrêt manuel déclenche la même réponse SD qu'un court-circuit catastrophique. Pour les applications nécessitant une discrimination des défauts, les contacts SDE et SDV fournissent des informations plus granulaires. Il est essentiel de comprendre quand utiliser les contacts SD par rapport aux contacts SDE pour une conception de système efficace, de la même manière que pour choisir entre MCCB et MCB en fonction des exigences de l'application.
Contacts SDE : Indication de déclenchement en cas de défaut
Les contacts SDE représentent une avancée significative dans la technologie de surveillance des MCCB. Contrairement aux contacts SD qui répondent à tout déclenchement, les contacts SDE s'activent uniquement lorsque le disjoncteur se déclenche en raison d'un défaut électrique : surcharge, court-circuit ou défaut à la terre (lorsqu'il est équipé d'une protection contre les défauts à la terre). Les opérations OFF manuelles ou les commandes de déclenchement shunt ne déclenchent pas les contacts SDE, ce qui permet de différencier clairement les arrêts intentionnels et les conditions de défaut.
Cette capacité de discrimination transforme les flux de travail de maintenance. Lorsqu'un contact SDE s'active, les équipes de maintenance savent immédiatement qu'un défaut électrique s'est produit, et non un arrêt manuel ou une opération de maintenance planifiée. Cela élimine le problème des “ fausses alarmes ” qui affecte les systèmes utilisant uniquement des contacts SD, où le personnel de maintenance perd du temps à enquêter sur des déclenchements qui étaient en fait des arrêts intentionnels.
Dans les environnements de fabrication, les contacts SDE permettent une surveillance sophistiquée de la production. Lorsqu'un MCCB de machine se déclenche en raison d'une surcharge (indiquant peut-être un moteur bloqué ou un roulement usé), le contact SDE peut déclencher la génération automatique d'ordres de travail dans le système de maintenance, planifier la commande de pièces de rechange et même ajuster les calendriers de production pour tenir compte des temps d'arrêt de l'équipement. Ce niveau d'intégration nécessite la discrimination précise des défauts que seuls les contacts SDE peuvent fournir.
Détail technique : Les contacts SDE fonctionnent via le mécanisme de déclenchement libre du disjoncteur. Lorsque les unités de déclenchement thermique ou magnétique s'activent, elles déclenchent à la fois l'ouverture du contact principal et le changement d'état du contact SDE. Le contact reste verrouillé jusqu'à la réinitialisation manuelle, fournissant une indication de défaut persistante même en cas de perte d'alimentation des systèmes de surveillance. Pour les applications nécessitant une analyse précise de la courbe de déclenchement, reportez-vous à notre la compréhension des courbes de déclenchement guide.
La distinction entre SD et SDE devient essentielle dans les systèmes avec contrôle automatique et manuel. Prenons l'exemple d'une station de pompage où les opérateurs arrêtent manuellement les pompes pour la maintenance (déclenchement de SD mais pas de SDE) par rapport aux déclenchements automatiques dus à une surcharge du moteur (déclenchement de SD et de SDE). Une sélection appropriée des contacts garantit que les systèmes d'alarme répondent de manière appropriée à chaque scénario.
Contacts SDV : Indication de défaut à la terre
Les contacts SDV fournissent la fonction de surveillance la plus spécialisée : l'indication exclusive des déclenchements de défaut à la terre (défaut de terre). Ces contacts s'activent uniquement lorsque le module de protection contre les défauts à la terre du MCCB détecte un courant de fuite dépassant le seuil prédéfini. Les déclenchements de surcharge, les déclenchements de court-circuit et les opérations manuelles n'affectent pas les contacts SDV, ce qui les rend précieux pour la surveillance de la sécurité électrique.
La protection contre les défauts à la terre est obligatoire dans de nombreuses juridictions pour les circuits alimentant les équipements dans les endroits humides, les établissements médicaux et les chantiers de construction. Les contacts SDV permettent une surveillance centralisée des systèmes de protection contre les défauts à la terre, garantissant que tout déclenchement de défaut à la terre (qui pourrait indiquer une défaillance dangereuse de l'isolation de l'équipement ou des risques de choc potentiels) reçoit une attention immédiate.
Dans les bâtiments commerciaux, les contacts SDV alimentent les systèmes de sécurité des personnes. Lorsqu'un défaut à la terre se produit dans les circuits critiques (éclairage de secours, panneaux d'alarme incendie, équipement médical), le contact SDV peut déclencher des notifications à l'échelle du bâtiment, envoyer automatiquement du personnel de maintenance et créer des journaux d'événements détaillés pour la documentation de conformité réglementaire. Ceci est particulièrement important dans les établissements de santé où les déclenchements de défaut à la terre de l'équipement doivent être documentés et étudiés conformément aux exigences de la Joint Commission.
Remarque d'installation : Les contacts SDV nécessitent des MCCB équipés de modules de protection contre les défauts à la terre (souvent appelés modules RCD, RCCB ou Vigi selon le fabricant). Les MCCB thermomagnétiques standard sans protection contre les défauts à la terre ne peuvent pas utiliser les contacts SDV. Le contact se réinitialise uniquement lorsque le module de protection contre les défauts à la terre est réinitialisé, ce qui peut être distinct de la réinitialisation du disjoncteur principal selon la conception. Pour des informations complètes sur la protection contre les défauts à la terre, consultez notre Comparaison RCCB vs RCBO.
L'intégration des contacts SDV aux systèmes de gestion de bâtiments permet des stratégies de maintenance prédictive. La tendance de la fréquence des déclenchements de défaut à la terre peut identifier les équipements dont l'isolation se détériore avant qu'une défaillance complète ne se produise, évitant ainsi des temps d'arrêt imprévus coûteux et des incidents de sécurité potentiels.
Spécifications techniques et conformité aux normes
Exigences de la norme CEI 60947-2
La norme CEI 60947-2 établit des exigences complètes pour les contacts auxiliaires MCCB, couvrant l'endurance mécanique, les valeurs nominales électriques et les performances environnementales. Les contacts auxiliaires doivent supporter la même durée de vie mécanique que le disjoncteur principal (généralement 10 000 à 20 000 opérations) tout en maintenant une résistance de contact et une fiabilité de commutation constantes.
La norme spécifie les catégories d'utilisation pour les contacts auxiliaires : AC-15 pour les charges AC (généralement 6A à 240V) et DC-13 pour les charges DC (6A à 24V ou 110V). Ces valeurs nominales garantissent que les contacts peuvent commuter de manière fiable des charges inductives comme les bobines de relais et les lampes témoins sans usure excessive des contacts ni soudure. Les versions de bas niveau évaluées pour les circuits microélectroniques (100 mA à 24 V DC) doivent satisfaire à des exigences supplémentaires en matière de rebond de contact et de courant de commutation minimal.
Les essais environnementaux selon la norme CEI 60947-2 comprennent les cycles de température (-25 °C à +70 °C), l'exposition à l'humidité (95 % HR), la résistance aux vibrations et la compatibilité électromagnétique. Les contacts doivent maintenir les performances spécifiées dans cette plage, assurant un fonctionnement fiable dans les environnements industriels difficiles. Pour les applications dans des conditions extrêmes, consultez notre guide des facteurs de réduction de puissance électrique.
Tension nominale pour les contacts auxiliaires s'étendent généralement de 24 V à 240 V AC/DC, certains fabricants proposant des versions évaluées jusqu'à 600 V pour des applications spécifiques. La configuration des contacts est presque universellement de type inverseur (1 Forme C) : une borne commune, une borne normalement ouverte (NO) et une borne normalement fermée (NF). Cela offre une flexibilité maximale dans la conception des circuits, permettant un fonctionnement NO ou NF à partir d'un seul contact.
Conformité à la norme UL 489
Sur les marchés nord-américains, les contacts auxiliaires doivent être conformes aux exigences de la norme UL 489 en plus des normes CEI. La norme UL 489 spécifie des protocoles d'essai légèrement différents, en particulier pour la tenue aux courts-circuits et l'élévation de température. Les MCCB avec contacts auxiliaires doivent démontrer que le fonctionnement des contacts reste fiable même pendant et immédiatement après l'interruption d'un court-circuit, un événement de choc mécanique sévère.
La norme UL 489 exige également des exigences de marquage spécifiques. Chaque contact auxiliaire doit être clairement étiqueté avec sa fonction (OF, SD, SDE ou SDV), sa tension nominale et son courant nominal. Les marquages des bornes doivent être permanents et lisibles après les essais d'exposition environnementale. Ces exigences garantissent que les installateurs peuvent câbler correctement les contacts même des années après l'installation, lorsque la documentation d'origine peut ne pas être disponible.
Considérations relatives à la capacité de coupure : Bien que les contacts auxiliaires n'interrompent pas le courant de charge principal, ils doivent résister aux forces mécaniques générées lorsque le MCCB interrompt le courant de défaut. Ceci est particulièrement critique pour les MCCB haute performance avec des pouvoirs de coupure de 50 kA ou plus, où les forces magnétiques pendant l'interruption de défaut peuvent dépasser une accélération de 1000 g. Pour plus d'informations sur le pouvoir de coupure, consultez notre guide des caractéristiques des disjoncteurs.

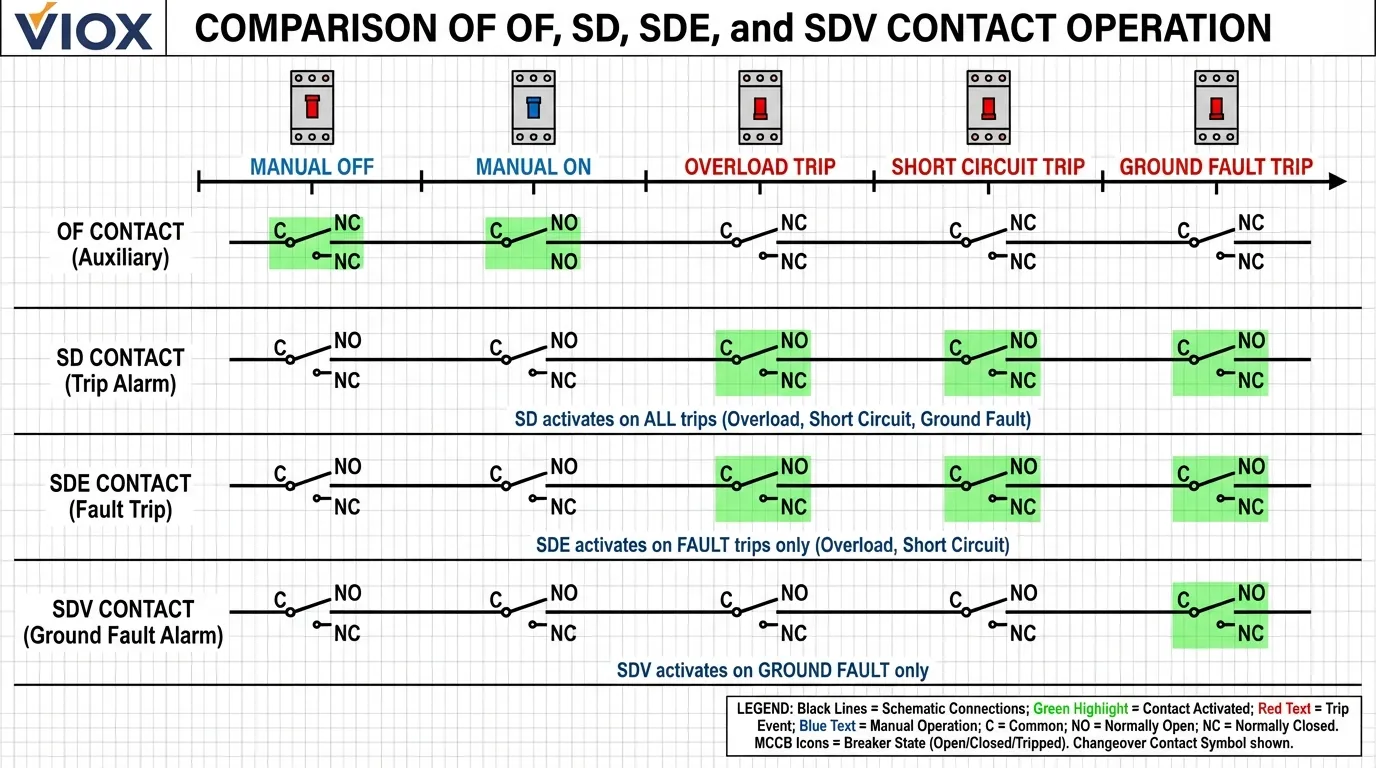

Tableau comparatif : Contacts OF vs SD vs SDE vs SDV
| Fonctionnalité | Contact OF | Contact SD | Contact SDE | Contact SDV |
|---|---|---|---|---|
| Fonction principale | Indication de position (état ON/OFF) | Tous les événements de déclenchement | Déclenchement sur défaut uniquement (surcharge/court-circuit) | Déclenchement sur défaut de terre uniquement |
| Déclencheur d'activation | Changement de position du contact principal | Tout déclenchement (manuel, défaut, shunt) | Détection de défaut électrique | Détection de défaut à la terre uniquement |
| Comportement de réinitialisation | Immédiat (suit la position du disjoncteur) | Verrouillé jusqu'à la réinitialisation manuelle | Verrouillé jusqu'à la réinitialisation manuelle | Verrouillé jusqu'à la réinitialisation du module GF |
| Réponse à l'arrêt manuel | Change d'état | S'active | Pas d'activation | Pas d'activation |
| Déclenchement sur surcharge | Change d'état | S'active | S'active | Pas d'activation |
| Déclenchement sur court-circuit | Change d'état | S'active | S'active | Pas d'activation |
| Déclenchement sur défaut à la terre | Change d'état | S'active | S'active | S'active |
| Réponse au déclenchement shunt | Change d'état | S'active | Pas d'activation | Pas d'activation |
| Les Applications Typiques | Surveillance de l'état, interverrouillages | Systèmes d'alarme généraux | Diagnostic des défauts, maintenance prédictive | Surveillance de la sécurité, conformité |
| Caractéristiques MCCB requises | Standard (tous les MCCB) | Standard (tous les MCCB) | Standard (tous les MCCB) | Module de défaut à la terre requis |
| Configuration du contact | 1 inverseur (1NO + 1NC) | 1 inverseur (1NO + 1NC) | 1 inverseur (1NO + 1NC) | 1 inverseur (1NO + 1NC) |
| Classification standard | 6A @ 240V AC | 6A @ 240V AC | 6A @ 240V AC | 6A @ 240V AC |
| Version bas niveau | 100mA @ 24V DC | 100mA @ 24V DC | 100mA @ 24V DC | 100mA @ 24V DC |
| Catégorie IEC 60947-2 | AC-15 / DC-13 | AC-15 / DC-13 | AC-15 / DC-13 | AC-15 / DC-13 |
| Indépendance de la réinitialisation | N/A (suit la position) | Se réinitialise avec le disjoncteur | Se réinitialise avec le disjoncteur | Peut nécessiter une réinitialisation GF séparée |
Lignes directrices et bonnes pratiques en matière d'installation

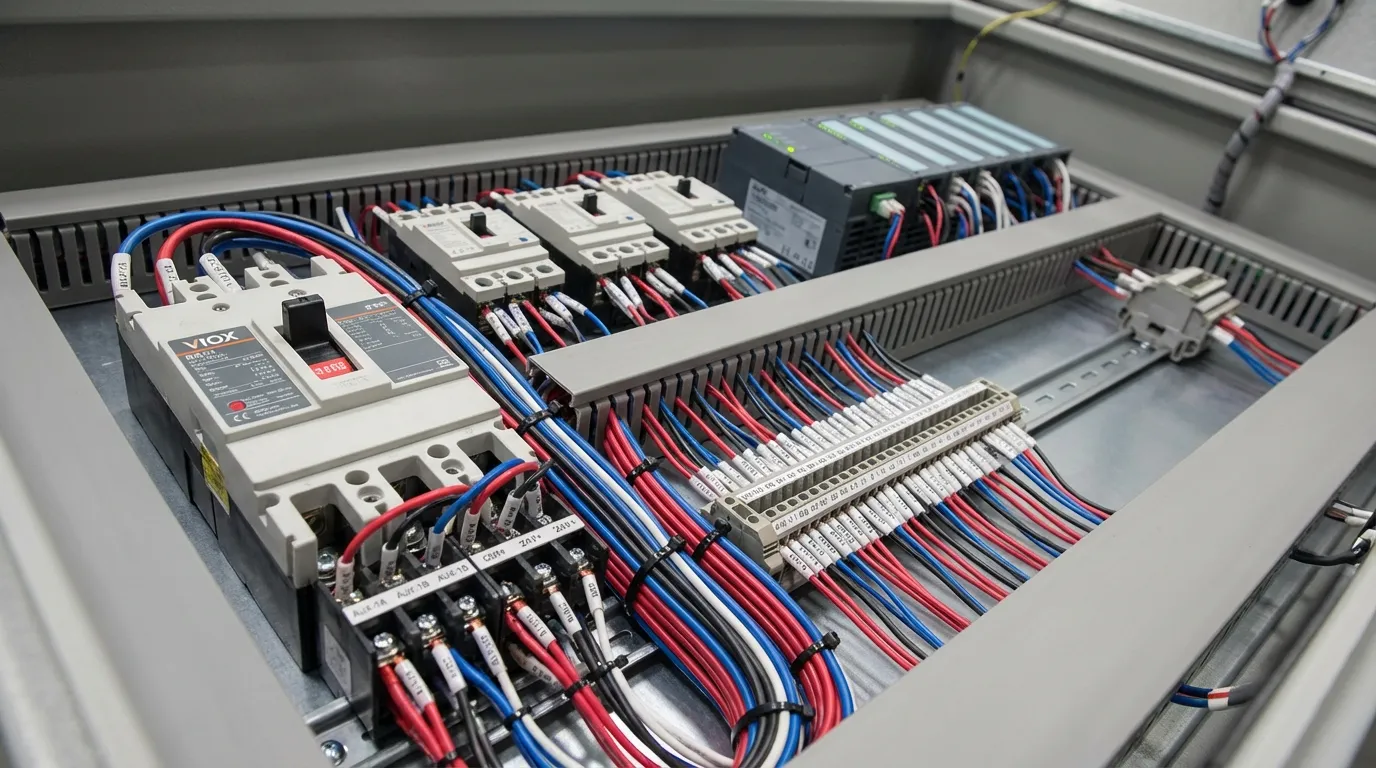

Montage et câblage

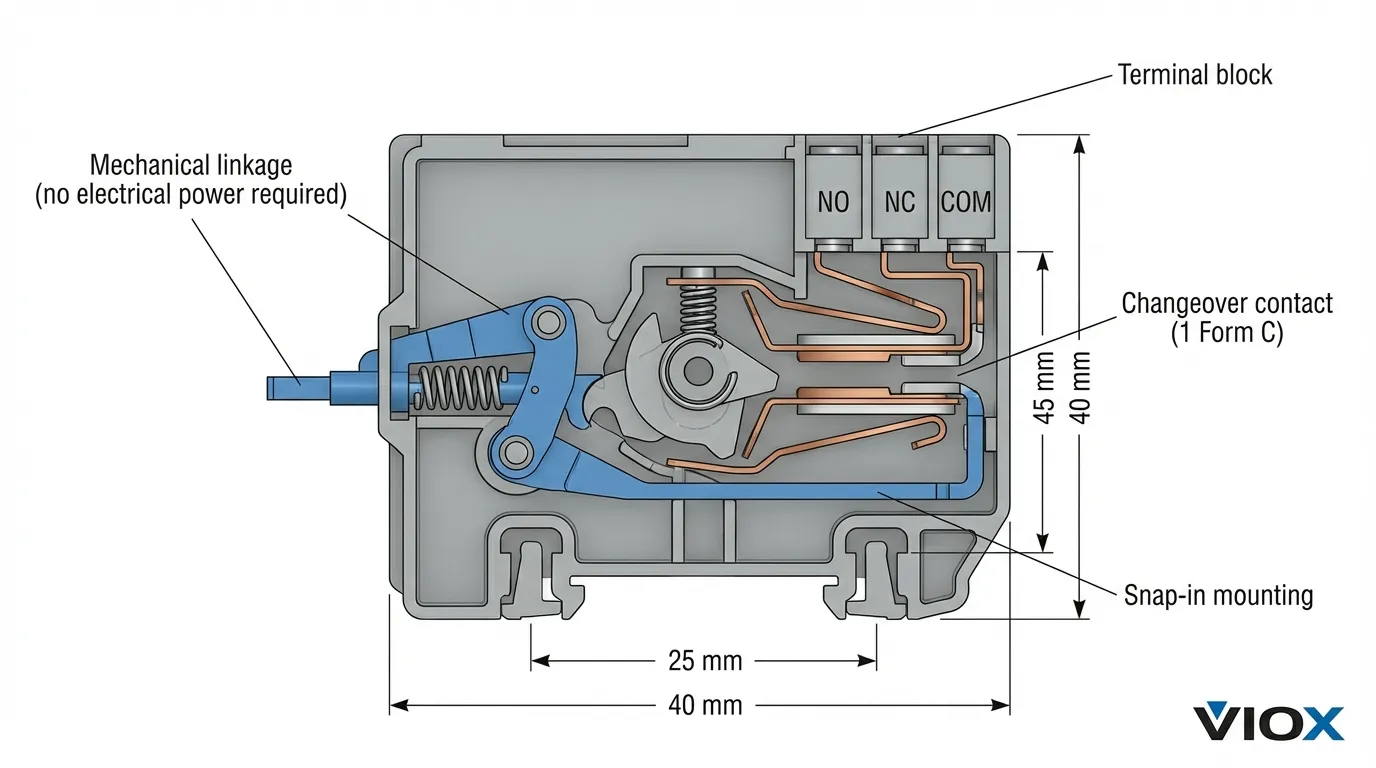

Les contacts auxiliaires se montent directement sur le châssis du MCCB, généralement dans des fentes d'accessoires dédiées sur le côté ou le dessus du disjoncteur. La plupart des MCCB modernes utilisent une conception modulaire où les contacts s'enclenchent sans outils, bien que certains disjoncteurs de qualité industrielle nécessitent un montage par vis pour une résistance accrue aux vibrations. Vérifiez toujours la compatibilité des contacts avec votre modèle de MCCB spécifique : tous les contacts ne s'adaptent pas à tous les disjoncteurs, même au sein de la gamme de produits du même fabricant.

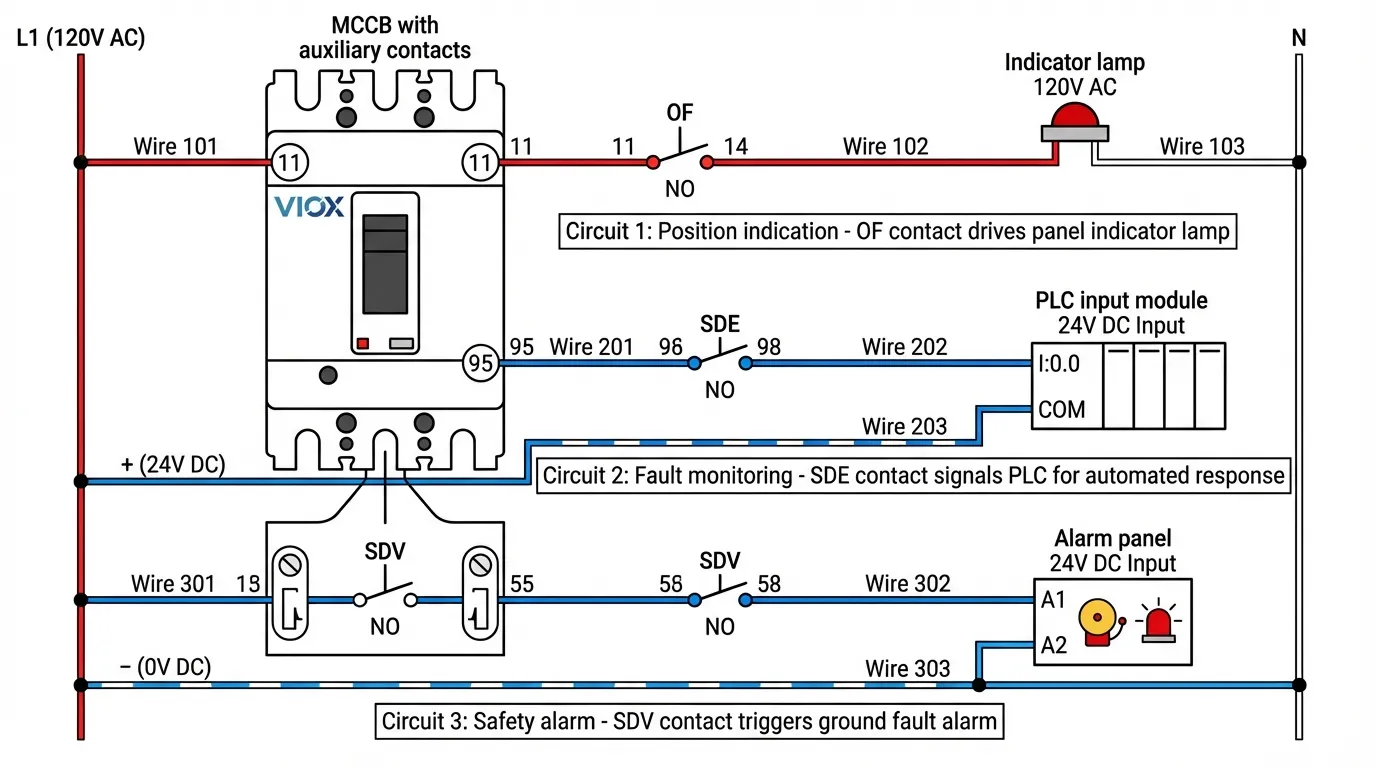

Considérations de câblage : Les contacts auxiliaires utilisent soit des bornes à vis, soit des bornes à ressort. Les bornes à vis acceptent des tailles de fil de 14 AWG à 10 AWG (1,5 mm² à 6 mm²), tandis que les bornes à ressort acceptent généralement de 14 AWG à 12 AWG (1,5 mm² à 4 mm²). Utilisez du fil toronné pour les applications soumises à des vibrations, et appliquez toujours des embouts de câblage appropriés lors de l'utilisation de bornes à ressort pour éviter la rupture des brins.
Acheminez le câblage des contacts auxiliaires séparément des conducteurs d'alimentation principaux pour minimiser les interférences électromagnétiques. Dans les environnements à fort bruit (à proximité de variateurs de fréquence, d'équipements de soudage ou de gros démarreurs de moteurs), utilisez un câble blindé pour les circuits de contacts auxiliaires et mettez les blindages à la terre à une seule extrémité pour éviter les boucles de terre. Pour les contacts de bas niveau alimentant les entrées PLC, maintenez une séparation d'au moins 300 mm (12 pouces) par rapport au câblage d'alimentation et utilisez un câble à paires torsadées pour améliorer l'immunité au bruit.
La polarité est importante : Lors du câblage de circuits CC, respectez la polarité appropriée. La plupart des contacts auxiliaires sont insensibles à la polarité, mais les connecter à l'envers peut causer des problèmes avec l'équipement de surveillance électronique qui s'attend à des polarités de tension spécifiques. Consultez toujours les schémas de câblage avant de mettre les circuits sous tension. Pour le câblage complexe des panneaux de commande, consultez notre guide de câblage des panneaux de commande 24V DC.
Erreurs d'installation courantes
Erreur #1 : Mélanger les types de contacts dans les circuits d'alarme. L'installation de contacts SD là où des contacts SDE sont nécessaires crée de fausses alarmes lorsque les opérateurs arrêtent manuellement l'équipement. Ce syndrome du “ garçon qui criait au loup ” conduit à la fatigue des alarmes, où le personnel de maintenance commence à ignorer toutes les alarmes. Solution : Utilisez des contacts SDE pour la surveillance des défauts et réservez les contacts SD pour les applications nécessitant une indication de tous les événements de déclenchement.
Erreur #2 : Dépassement des caractéristiques des contacts. Les contacts auxiliaires d'une valeur nominale de 6 A à 240 V CA ne peuvent pas commuter de manière fiable des charges de 10 A ou des tensions plus élevées. Le dépassement des valeurs nominales provoque le soudage des contacts, un fonctionnement erratique et une défaillance prématurée. Solution : Lors de la commutation de charges dépassant les valeurs nominales des contacts, utilisez le contact auxiliaire pour commander un relais d'interface dimensionné pour la charge réelle. Ceci est similaire à la bonne sélection de relais pour la commande de moteur.
Erreur #3 : Application incorrecte des contacts de bas niveau. Les contacts auxiliaires standard (valeur nominale de 6 A) peuvent ne pas commuter de manière fiable les charges microélectroniques inférieures à 100 mA à 24 V CC en raison de l'oxydation de la surface des contacts. Solution : Spécifiez des contacts de bas niveau (valeur nominale de 100 mA à 24 V CC minimum) pour les entrées PLC, les contrôleurs électroniques et autres circuits microélectroniques.
Erreur #4 : Ignorer les facteurs environnementaux. Les contacts auxiliaires installés dans des applications à fortes vibrations (à proximité de compresseurs alternatifs, de presses à poinçonner) peuvent développer des connexions intermittentes ou de faux signaux. Solution : Utilisez des MCCB avec des contacts montés par vis plutôt que des types à enclenchement, et appliquez un composé de blocage de filetage aux vis des bornes. Envisagez un montage antichoc supplémentaire pour les environnements de vibrations extrêmes.
Erreur #5 : Soulagement de tension de fil inadéquat. Les bornes des contacts auxiliaires subissent des contraintes mécaniques dues au mouvement des fils, en particulier dans les applications où les portes des panneaux s'ouvrent et se ferment fréquemment. Solution : Fournissez un soulagement de tension approprié à moins de 150 mm (6 pouces) des bornes des contacts à l'aide de serre-câbles ou de rétention de goulotte de câbles. Ne laissez jamais le poids des fils pendre directement sur les bornes des contacts.
Exemples d'applications et cas d'utilisation
Intégration du système de gestion du bâtiment
Les bâtiments commerciaux modernes intègrent des centaines de MCCB dans des réseaux BMS centralisés. Les contacts OF des disjoncteurs de distribution principaux alimentent les contrôleurs BMS, fournissant un état en temps réel de chaque circuit électrique majeur. Combinées à des compteurs d'énergie, ces données permettent une gestion sophistiquée de la charge : délestage automatique des charges non critiques pendant les périodes de pointe, vérification que les arrêts d'équipement programmés ont bien eu lieu et identification des circuits laissés sous tension pendant les heures d'inoccupation.
Les contacts SDE dans cet environnement déclenchent automatiquement des ordres de travail de maintenance. Lorsqu'un MCCB d'une unité CVC de toit se déclenche en raison d'une surcharge, le contact SDE signale le BMS, qui crée un ordre de travail, dépêche un technicien et enregistre l'événement pour l'analyse des tendances. Au fil du temps, ces données révèlent des schémas - peut-être que l'unité se déclenche chaque été lorsque les températures ambiantes dépassent 35°C, ce qui indique un équipement sous-dimensionné ou une perte de réfrigérant.
Les contacts SDV surveillent la protection contre les défauts à la terre sur les circuits critiques : éclairage de secours, panneaux d'alarme incendie, commandes d'ascenseur. Tout déclenchement de défaut à la terre génère des notifications immédiates à la fois à la gestion du bâtiment et au système de sécurité incendie, assurant une réponse rapide aux problèmes potentiels de sécurité des personnes. Cette intégration est particulièrement précieuse dans les établissements de santé où les défauts à la terre des équipements doivent être étudiés et documentés dans des délais stricts.
Contrôle des processus industriels
Les installations de fabrication utilisent des contacts auxiliaires pour créer des interverrouillages sophistiqués empêchant les dommages aux équipements et le gaspillage de produits. Prenons l'exemple d'une ligne de traitement chimique où les pompes, les mélangeurs et les chauffages doivent démarrer dans un ordre précis. Les contacts OF de chaque MCCB alimentent un PLC, qui vérifie la séquence appropriée avant d'autoriser le démarrage de l'équipement suivant. Si un MCCB s'ouvre de manière inattendue, son contact OF signale au PLC d'exécuter une séquence d'arrêt d'urgence, empêchant ainsi d'endommager l'équipement en aval.
Les contacts SDE permettent des stratégies de maintenance prédictive. Lorsqu'une pompe entraînée par un moteur se déclenche en raison d'une surcharge, le contact SDE déclenche l'enregistrement des données : tendance du courant du moteur, température des paliers, niveaux de vibration et viscosité du produit. Cet ensemble complet de données aide les équipes de maintenance à déterminer si le déclenchement est dû à des problèmes mécaniques (paliers usés, mauvais alignement) ou à des problèmes de processus (produit trop épais, vanne de décharge partiellement fermée). Pour en savoir plus sur les stratégies de protection des moteurs, consultez notre guide comparatif des relais de surcharge thermique et des MPCB.
Dans les lignes de production automatisées, les contacts SD assurent la fonction d'arrêt d'urgence. Lorsqu'un opérateur appuie sur un bouton d'arrêt d'urgence, cela déclenche simultanément des déclencheurs shunt sur plusieurs MCCB. Les contacts SD de chaque disjoncteur renvoient au PLC de sécurité, qui vérifie que tous les équipements sont effectivement hors tension avant d'autoriser la réinitialisation. Cette vérification en boucle fermée empêche la situation dangereuse où un bouton d'arrêt d'urgence est enfoncé mais l'équipement reste sous tension en raison d'un contacteur bloqué ou d'un disjoncteur défaillant.
Distribution d'énergie des centres de données
Les centres de données représentent peut-être l'application la plus exigeante pour les contacts auxiliaires des MCCB. Les exigences de disponibilité mesurées en “cinq neuf” (99,999%) signifient que chaque événement électrique doit être détecté, enregistré et analysé. Les contacts OF de chaque MCCB - de l'entrée de service public aux PDU de chaque rack de serveur - alimentent des systèmes de surveillance redondants. Toute ouverture inattendue d'un disjoncteur déclenche une enquête immédiate, même si les systèmes d'alimentation de secours ont maintenu la charge informatique.
Les contacts SDE font la distinction entre la maintenance planifiée (ouverture manuelle du disjoncteur) et les conditions de défaut. Lorsqu'un MCCB de dérivation d'ASI se déclenche en raison d'une surcharge pendant une fenêtre de maintenance planifiée, l'absence d'activation du SDE confirme que le déclenchement était intentionnel. Cependant, si le même disjoncteur se déclenche avec l'activation du SDE pendant le fonctionnement normal, cela indique une condition de défaut nécessitant un dépannage immédiat.
Les contacts SDV surveillent la protection contre les défauts à la terre sur les infrastructures critiques : unités CRAC, systèmes d'extinction d'incendie, éclairage de secours. Les centres de données fonctionnent généralement avec des seuils de défaut à la terre très stricts (30 mA ou moins) pour détecter la dégradation de l'isolation avant qu'elle ne cause des dommages à l'équipement. L'activation du contact SDV déclenche l'enregistrement automatique des événements, des photographies de l'équipement concerné et des études d'imagerie thermique pour identifier la source du défaut. Pour des stratégies complètes de protection des centres de données, consultez notre guide de protection des bornes de recharge pour véhicules électriques commerciaux, qui couvre des applications similaires à haute fiabilité.
Surveillance des systèmes solaires photovoltaïques
Les installations photovoltaïques utilisent des contacts auxiliaires pour surveiller les disjoncteurs CC protégeant les combinateurs de chaînes, les onduleurs et les systèmes de stockage de batteries. Les contacts OF vérifient que les disjoncteurs de déconnexion CC sont fermés pendant les heures de clarté et ouverts pendant la maintenance. L'ouverture inattendue d'un disjoncteur pendant les heures de production déclenche une enquête immédiate - indiquant peut-être un défaut à la terre dans le réseau photovoltaïque ou un dysfonctionnement de l'onduleur.
Les contacts SDE sur les disjoncteurs CC protégeant les systèmes de stockage d'énergie par batterie (BESS) fournissent un avertissement précoce des défauts de batterie. Lorsqu'une chaîne de batteries développe un court-circuit interne, le disjoncteur CC se déclenche en cas de surintensité, activant le contact SDE. Cette notification immédiate empêche la situation dangereuse où un défaut de batterie passe inaperçu, ce qui peut entraîner un emballement thermique. Pour en savoir plus sur les applications des disjoncteurs CC, consultez notre guide des disjoncteurs CC.
Sélection du type de contact approprié pour votre application
Cadre décisionnel
Étape 1 : Définir l'objectif de surveillance. De quelles informations avez-vous besoin ? Un simple état MARCHE/ARRÊT nécessite des contacts OF. La détection et le diagnostic des défauts nécessitent des contacts SDE. La surveillance des défauts à la terre pour la sécurité des personnes nécessite des contacts SDV. L'indication d'alarme générale peut utiliser des contacts SD, mais déterminez si les fausses alarmes dues aux opérations manuelles seront problématiques.
Étape 2 : Évaluer les exigences de réinitialisation. Les applications où les opérateurs doivent vérifier physiquement et réinitialiser après tout déclenchement (y compris les arrêts manuels) peuvent utiliser des contacts SD. Les applications où la réinitialisation automatique après des opérations manuelles est acceptable doivent utiliser des contacts SDE ou SDV pour éviter les alarmes intempestives.
Étape 3 : Tenir compte des exigences d'intégration. La connexion directe au PLC nécessite des contacts de bas niveau adaptés aux charges microélectroniques. L'entraînement de lampes témoins ou de bobines de relais peut utiliser des contacts standard de 6 A. Les systèmes de surveillance haute tension (120 V ou 240 V) doivent vérifier que les tensions nominales des contacts correspondent à la tension du système.
Étape 4 : Évaluer les facteurs environnementaux. Les environnements à fortes vibrations nécessitent des contacts montés par vis avec blocage de filetage. Les applications à haute température (près des fours, des chaudières) nécessitent des contacts adaptés aux températures ambiantes élevées. Les environnements corrosifs peuvent nécessiter un revêtement de protection ou des ensembles de contacts étanches. Ceci est similaire aux considérations dans notre guide de sélection des MCCB.
Étape 5 : Planifier l'expansion future. L'installation de contacts multifonctions (OF + SDE + SDV) lors de la construction initiale coûte peu plus cher que les contacts monofonctions, mais offre une flexibilité pour les futures mises à niveau du système de surveillance. De nombreux MCCB modernes acceptent plusieurs modules de contacts auxiliaires, ce qui permet une mise en œuvre progressive à mesure que les exigences de surveillance évoluent.
Analyse coûts-avantages
Les contacts auxiliaires représentent un faible coût supplémentaire - généralement de 30 $ à 150 $ par disjoncteur selon le type et la quantité - mais offrent une valeur substantielle grâce à la réduction des temps d'arrêt et à l'amélioration de l'efficacité de la maintenance. Prenons l'exemple d'une usine de fabrication où les temps d'arrêt imprévus des équipements coûtent 5 000 $ par heure. Si les contacts auxiliaires réduisent le temps moyen de diagnostic des défauts de 2 heures à 30 minutes, la période de récupération pour un contact de 100 $ n'est que de 3 événements de défaut.
Dans les applications d'infrastructure critique, le coût des contacts auxiliaires devient négligeable par rapport à la valeur de la capacité de surveillance qu'ils offrent. Un hôpital qui doit documenter tous les déclenchements de défaut à la terre pour la conformité réglementaire pourrait dépenser 10 000 $ par an en inspection et documentation manuelles. L'installation de contacts SDV sur les circuits critiques automatise cette documentation, se rentabilisant en moins d'un an tout en améliorant la conformité et la sécurité des patients.
Dépannage des problèmes de contacts auxiliaires
Contact ne changeant pas d'état
Symptôme: Le contact auxiliaire reste dans un état quel que soit la position du disjoncteur ou l'état de déclenchement.
Causes possibles :
- Liaison mécanique entre le mécanisme du disjoncteur et l'ensemble de contact cassée ou déconnectée
- Ensemble de contact non complètement inséré dans la fente de montage
- Mécanisme du disjoncteur usé, empêchant la course complète
- Ressorts de contact fatigués ou cassés
Diagnostic: Actionner manuellement le disjoncteur tout en observant les bornes de contact avec un multimètre. Si le contact ne montre aucun changement de continuité, le problème est mécanique. Si le contact change d'état mais que le circuit de surveillance ne répond pas, le problème se situe dans le câblage externe. Pour un dépannage complet du disjoncteur, consultez notre guide de diagnostic des disjoncteurs.
Solution: Retirer et remettre en place l'ensemble de contact, en vérifiant l'engagement positif avec le mécanisme du disjoncteur. Si le problème persiste, remplacer l'ensemble de contact. Si le mécanisme du disjoncteur montre une usure excessive, remplacer l'ensemble du disjoncteur - les mécanismes usés indiquent la fin de la durée de vie.
Fonctionnement intermittent du contact
Symptôme: Le contact fonctionne de manière erratique, changeant parfois d'état, parfois non.
Causes possibles :
- Connexions de bornes desserrées causant une continuité intermittente
- Vibrations causant un rebond du contact ou une interférence mécanique
- Oxydation de la surface de contact empêchant une fermeture fiable
- Interférences électromagnétiques induisant de faux signaux
Diagnostic: Surveiller la continuité du contact en continu pendant plusieurs opérations du disjoncteur. Un comportement intermittent pendant le fonctionnement suggère des problèmes mécaniques. Un comportement intermittent lorsque le disjoncteur est immobile suggère des problèmes de vibrations ou d'EMI.
Solution: Serrer toutes les connexions de bornes au couple spécifié par le fabricant (généralement 7 à 9 lb-po pour les contacts auxiliaires). Ajouter un amortissement des vibrations si l'équipement fonctionne dans un environnement à fortes vibrations. Pour les problèmes d'EMI, réacheminer le câblage loin des conducteurs d'alimentation et utiliser un câble blindé. Si les surfaces de contact sont oxydées, remplacer l'ensemble de contact - le nettoyage n'est pas recommandé car il peut endommager le placage du contact.
Indications de déclenchement erronées
Symptôme: Le contact SD ou SDE indique un déclenchement alors que le disjoncteur ne s'est pas réellement déclenché.
Causes possibles :
- Type de contact incorrect installé (SD là où OF était nécessaire)
- Câblage du contact inversé ou mal câblé
- Défaut à la terre du circuit de surveillance causant un faux signal
- Mécanisme du contact endommagé lors d'un événement de court-circuit
Diagnostic: Vérifier que le type de contact correspond aux exigences de l'application. Tracer le câblage des bornes de contact à l'équipement de surveillance, en vérifiant la polarité correcte et l'absence de défauts à la terre. Actionner manuellement le disjoncteur et observer le comportement du contact - si le contact s'active lors d'une opération d'ARRÊT manuelle mais que l'application nécessite une indication de défaut uniquement, le type de contact incorrect est installé.
Solution: Installer le type de contact correct pour l'application. Les contacts SDE ne doivent pas s'activer lors des opérations d'ARRÊT manuelles. Si le type de contact correct est installé mais que de fausses indications persistent, remplacer l'ensemble de contact - le mécanisme interne peut être endommagé. Pour les applications nécessitant une discrimination entre les types de déclenchement, envisager de passer à des MCCB avec des unités de déclenchement électroniques fournissant des diagnostics de défaut détaillés.
Tendances futures de la technologie de surveillance des MCCB
Interfaces de communication numérique
Les contacts auxiliaires traditionnels fournissent des signaux binaires simples (ouvert/fermé), mais les MCCB modernes intègrent de plus en plus de capacités de communication numérique. Les protocoles Modbus, Profibus et Ethernet permettent aux MCCB de transmettre des données opérationnelles détaillées : niveaux de courant, consommation d'énergie, historique des déclenchements et alertes de maintenance prédictive. Ces “disjoncteurs intelligents” complètent ou remplacent les contacts auxiliaires traditionnels, fournissant beaucoup plus d'informations via un seul câble de communication.
Cependant, les contacts auxiliaires restent pertinents même dans les installations de disjoncteurs intelligents. La communication numérique nécessite une alimentation continue et une connectivité réseau - si l'une ou l'autre échoue, la capacité de surveillance est perdue. Les contacts auxiliaires câblés fournissent une surveillance de sécurité intégrée indépendante des réseaux de communication, garantissant que les alarmes critiques atteignent les opérateurs même pendant les pannes de réseau. La meilleure pratique dans les applications critiques est d'utiliser les deux : la communication numérique pour la surveillance normale et les contacts auxiliaires pour les circuits d'alarme de secours.
Solutions de surveillance sans fil
Les capteurs sans fil fixés aux MCCB peuvent surveiller la position, la température et les vibrations sans câblage physique. Ces appareils alimentés par batterie transmettent des données à des plateformes de surveillance basées sur le cloud, permettant la surveillance à distance des systèmes électriques depuis n'importe où dans le monde. Bien qu'elle ne remplace pas directement les contacts auxiliaires (qui fournissent des signaux câblés en temps réel pour les circuits de sécurité), la surveillance sans fil complète les approches traditionnelles en ajoutant des capacités telles que l'imagerie thermique et l'analyse des vibrations.
La convergence des contacts auxiliaires avec la surveillance sans fil crée des systèmes hybrides puissants. Les contacts OF fournissent un état câblé immédiat pour les interverrouillages de sécurité, tandis que les capteurs sans fil ajoutent des données de maintenance prédictive telles que l'élévation de la température du contact (indiquant des connexions desserrées) et les schémas de vibration (indiquant une usure mécanique). Cette combinaison offre à la fois la fiabilité de la surveillance câblée et l'analyse avancée des systèmes sans fil.
Intégration avec l'IA et l'apprentissage automatique
Les plateformes d'intelligence artificielle analysent les données des contacts auxiliaires pour prédire les défaillances des équipements avant qu'elles ne surviennent. En corrélant les schémas de déclenchement, les conditions environnementales et les paramètres de fonctionnement, les systèmes d'IA identifient des tendances subtiles invisibles aux opérateurs humains. Par exemple, un système d'IA pourrait remarquer que les contacts SDE d'un MCCB particulier s'activent légèrement plus fréquemment pendant les périodes de forte humidité, ce qui suggère une dégradation de l'isolation nécessitant une attention particulière avant une défaillance complète.
Ces capacités prédictives transforment la maintenance d'une approche réactive (réparer les choses après qu'elles se cassent) à une approche proactive (prévenir les défaillances avant qu'elles ne surviennent). Les simples signaux binaires des contacts auxiliaires, combinés aux horodatages et aux données contextuelles, deviennent de puissants outils de maintenance prédictive. Pour en savoir plus sur la mise en place de programmes de maintenance efficaces, consultez notre guide du programme de maintenance électrique.
Foire Aux Questions
Q : Puis-je installer plusieurs modules de contacts auxiliaires sur un seul MCCB ?
R : La plupart des MCCB modernes acceptent 2 à 4 modules de contacts auxiliaires simultanément, ce qui vous permet de surveiller plusieurs fonctions (OF + SDE + SDV) à partir d'un seul disjoncteur. Cependant, vérifiez la capacité d'accessoires de votre modèle de MCCB spécifique - certains disjoncteurs compacts n'acceptent qu'un seul module. Consultez la documentation du fabricant pour connaître les spécifications exactes.
Q : Quelle est la différence entre les contacts auxiliaires standard et les contacts auxiliaires de bas niveau ?
R : Les contacts standard sont évalués à 6A à 240V AC pour la commutation des bobines de relais et des lampes indicatrices. Les contacts de bas niveau sont évalués à 100mA à 24V DC minimum pour la connexion directe aux entrées PLC et aux contrôleurs électroniques. Les contacts de bas niveau utilisent des surfaces de contact plaquées or pour empêcher l'oxydation à faibles courants, tandis que les contacts standard utilisent un alliage d'argent optimisé pour les courants plus élevés.
Q : Les contacts auxiliaires nécessitent-ils une alimentation électrique séparée ?
R : Non. Les contacts auxiliaires sont des interrupteurs mécaniques passifs qui fonctionnent grâce à une liaison mécanique avec le mécanisme principal du MCCB. Ils ne nécessitent aucune alimentation externe et fonctionneront même en cas de panne de courant complète. Ce fonctionnement à sécurité intégrée les rend idéaux pour les applications de surveillance de la sécurité critiques.
Q : Les contacts auxiliaires peuvent-ils être installés sur site sur des MCCB existants ?
R : La plupart des MCCB modernes prennent en charge l'installation sur site de contacts auxiliaires sans désexciter le disjoncteur. Cependant, suivez toujours les instructions du fabricant et les codes électriques locaux. Certaines juridictions exigent la désexcitation de l'équipement avant d'installer des accessoires. Les anciens modèles de MCCB peuvent nécessiter l'installation en usine des contacts.
Q : Comment câbler les contacts auxiliaires pour un fonctionnement normalement ouvert (NO) par rapport à un fonctionnement normalement fermé (NC) ?
R : Les contacts auxiliaires utilisent une configuration de commutation (Forme C) avec trois bornes : commune (C), normalement ouverte (NO) et normalement fermée (NC). Câblez entre les bornes C et NO pour un fonctionnement NO (le contact se ferme lorsqu'il est activé). Câblez entre les bornes C et NC pour un fonctionnement NC (le contact s'ouvre lorsqu'il est activé). Le même contact physique prend en charge les deux configurations en fonction des bornes que vous utilisez.
Q : Qu'advient-il de l'état des contacts auxiliaires lors de l'interruption d'un court-circuit par le MCCB ?
R : Les contacts auxiliaires sont conçus pour maintenir leur état pendant le choc mécanique de l'interruption d'un court-circuit. Cependant, des courants de défaut extrêmement élevés (approchant la capacité de coupure maximale du disjoncteur) peuvent provoquer un rebond momentané des contacts d'une durée de 10 à 50 millisecondes. Concevez des circuits de surveillance pour ignorer les impulsions plus courtes que 100 ms afin d'éviter les fausses alarmes lors de l'interruption d'un défaut.
Q : Les contacts auxiliaires sont-ils compatibles entre les différents fabricants de MCCB ?
R : Non. Les contacts auxiliaires sont spécifiques au fabricant et souvent spécifiques au modèle au sein de la gamme de produits d'un fabricant. Utilisez toujours les contacts spécifiés pour votre modèle de MCCB exact. L'utilisation de contacts incompatibles peut entraîner un montage incorrect, un fonctionnement peu fiable ou des risques pour la sécurité. Ceci est similaire à la garantie d'une bonne spécification MCCB pour éviter les problèmes de compatibilité.
Q : À quelle fréquence les contacts auxiliaires doivent-ils être testés ?
R : Testez les contacts auxiliaires lors de la maintenance programmée du MCCB (généralement une fois par an pour les applications critiques, tous les 3 à 5 ans pour les applications non critiques). Les tests consistent à actionner manuellement le disjoncteur et à vérifier les changements d'état des contacts à l'aide d'un multimètre. Vérifiez également le serrage des bornes et l'état de l'isolation des fils. Documentez tous les résultats des tests pour l'analyse des tendances et la conformité réglementaire.
Conclusion
Les contacts auxiliaires transforment les MCCB de simples dispositifs de protection contre les surintensités en composants de surveillance et de contrôle intelligents. La compréhension des fonctions distinctes des contacts OF, SD, SDE et SDV permet aux ingénieurs et aux gestionnaires d'installations de concevoir des systèmes électriques qui fournissent une surveillance complète de l'état, un diagnostic rapide des défauts et des capacités de maintenance prédictive. Une sélection, une installation et une intégration appropriées des contacts avec les systèmes de surveillance réduisent considérablement les temps d'arrêt, améliorent la sécurité et optimisent l'allocation des ressources de maintenance.
À mesure que les systèmes électriques deviennent de plus en plus complexes et interconnectés, le rôle des contacts auxiliaires dans la fourniture d'une surveillance câblée fiable ne fera que croître en importance. Qu'il s'agisse de concevoir de nouvelles installations ou de moderniser des installations existantes, investir dans des contacts auxiliaires correctement spécifiés et installés offre des retours mesurables grâce à la réduction du temps de dépannage, à la prévention des dommages aux équipements et à l'amélioration de la conformité réglementaire.
Pour des ressources supplémentaires sur la sélection, l'installation et la maintenance des MCCB, explorez nos guides complets sur les types de disjoncteurs, Comparaison MCCB vs MCBet cadre de sélection de la protection des circuits. VIOX Electric fournit des solutions complètes pour la protection électrique industrielle et commerciale, soutenues par un support technique et une documentation produit complète pour assurer la réussite des projets.
