Réponse rapide : comment tester si un disjoncteur est défectueux ?
Pour tester si un disjoncteur disjoncteur est défectueux, recherchez d'abord les symptômes visibles et opérationnels : le disjoncteur ne se réarme pas, est chaud au toucher, dégage une odeur de brûlé, se déclenche sous une charge normale, présente des traces de brûlure ou ne laisse pas passer le courant même lorsque la manette est en position ON. Une personne qualifiée peut ensuite utiliser un multimètre pour vérifier si une tension est présente à la sortie du disjoncteur lorsqu'il est en position ON et s'il laisse passer le courant correctement.
La règle la plus importante est la suivante :
Ne présumez pas que le disjoncteur est défectueux simplement parce qu'il se déclenche. Un disjoncteur peut remplir sa fonction parce que le circuit présente une surcharge, un court-circuit, un défaut à la terre, un défaut d'arc, une connexion desserrée ou un appareil endommagé.
En cas d'odeur de brûlé, de bourdonnement, de chaleur, de plastique fondu, d'arc électrique visible, de dégâts des eaux ou de problème sur le disjoncteur principal, arrêtez les tests et faites appel à un électricien agréé.
La sécurité avant tout : ce que vous pouvez et ne pouvez pas tester
Le test d'un disjoncteur peut impliquer une tension sous tension à l'intérieur d'un tableau électrique. C'est dangereux. Les propriétaires peuvent observer les symptômes en toute sécurité et réarmer un disjoncteur une fois lorsque les conditions sont normales, mais ils ne doivent pas retirer les capots du tableau, toucher les barres omnibus, sonder les équipements sous tension ou effectuer des tests pour lesquels ils ne sont pas formés.
| Situation | Action de sécurité |
|---|---|
| Le disjoncteur se déclenche une fois après une surcharge évidente | Coupez les charges, réarmez une fois, réduisez la charge |
| Le disjoncteur se déclenche de manière répétée | Arrêtez de réarmer et diagnostiquez le circuit |
| Le disjoncteur est chaud au toucher ou dégage une odeur de brûlé | Coupez l'alimentation si cela est sans danger et appelez un électricien |
| Le tableau présente des traces de brûlure ou émet un bourdonnement | Ne touchez à rien ; appelez un électricien |
| Problème de disjoncteur principal | Appelez un électricien |
| Vous devez effectuer un test de tension sous tension à l'intérieur du tableau | Faites appel à une personne qualifiée |
Ne remplacez jamais un disjoncteur par un calibre supérieur pour éviter les déclenchements intempestifs. Le disjoncteur protège le conducteur. Augmenter le calibre sans vérifier la section des conducteurs et la conception du circuit peut créer un risque d'incendie.
Liste de contrôle des symptômes d'un disjoncteur défectueux
| Symptôme | Signification possible | Que faire |
|---|---|---|
| Le disjoncteur ne se réarme pas | Défaut sur le circuit, disjoncteur endommagé, mécanisme de verrouillage usé | Coupez les charges ; ne forcez pas le réarmement |
| Le disjoncteur se déclenche immédiatement | Court-circuit, défaut à la terre, défaut d'arc, disjoncteur défaillant | Cessez de réarmer et effectuez un diagnostic |
| Le disjoncteur déclenche sous une charge normale | Disjoncteur affaibli, surcharge, borne desserrée, appareil défectueux | Comparez la charge et l'état du circuit |
| Le disjoncteur est chaud au toucher | Connexion desserrée, surcharge, mauvais contact, dommage interne | Appelez un électricien |
| Odeur de brûlé | Arc électrique, surchauffe, détérioration de l'isolation | Couper l'alimentation si cela est sans danger |
| Traces de brûlure ou boîtier fondu | Surchauffe importante ou arc électrique | Remplacer et inspecter le tableau électrique |
| Aucune alimentation alors que la manette est sur ON | Contact interne défaillant, connexion desserrée, problème de circuit | Test de tension effectué par une personne qualifiée |
| La manette semble lâche ou ne s'enclenche pas | Usure mécanique ou disjoncteur endommagé | Remplacer après diagnostic |
| Le disjoncteur émet un bourdonnement ou un grésillement | Connexion desserrée, surcharge, dispositif défectueux | Faire inspecter le tableau électrique |
Un seul symptôme ne prouve pas toujours que le disjoncteur est défectueux. Un bon diagnostic permet de distinguer une défaillance du disjoncteur des problèmes de câblage et de charge.

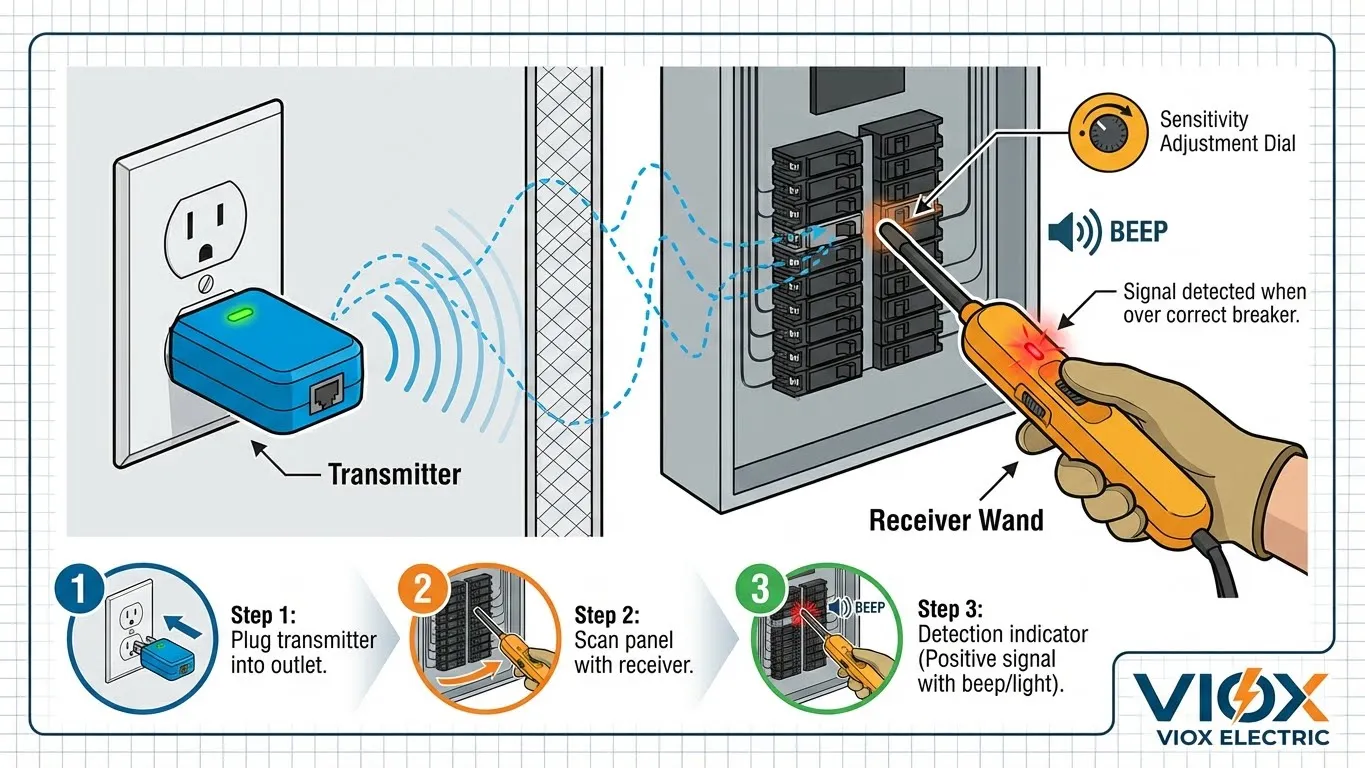

Comment tester si un disjoncteur est défectueux à l'aide d'un multimètre
Les tests sous tension ne doivent être effectués que par une personne qualifiée utilisant un appareil de mesure correctement calibré et suivant des procédures de travail électrique sécurisées.
Sur le terrain, le diagnostic d'un disjoncteur commence généralement par une question simple : Le disjoncteur ne laisse-t-il pas passer le courant, ou réagit-il correctement à un défaut en aval ? Cette distinction est importante. Remplacer un disjoncteur qui se déclenche correctement en raison d'un court-circuit, d'un défaut à la terre ou d'un appareil en surcharge ne fait que retarder la résolution du problème réel.
1. Confirmer que le disjoncteur est complètement en position ON
De nombreux disjoncteurs se déclenchent en position intermédiaire. Pour réarmer correctement, le levier doit généralement être poussé complètement sur OFF, puis remis sur ON. Si le levier ne s'enclenche pas ou semble mécaniquement lâche, le disjoncteur peut être endommagé ou le circuit peut toujours présenter un défaut.

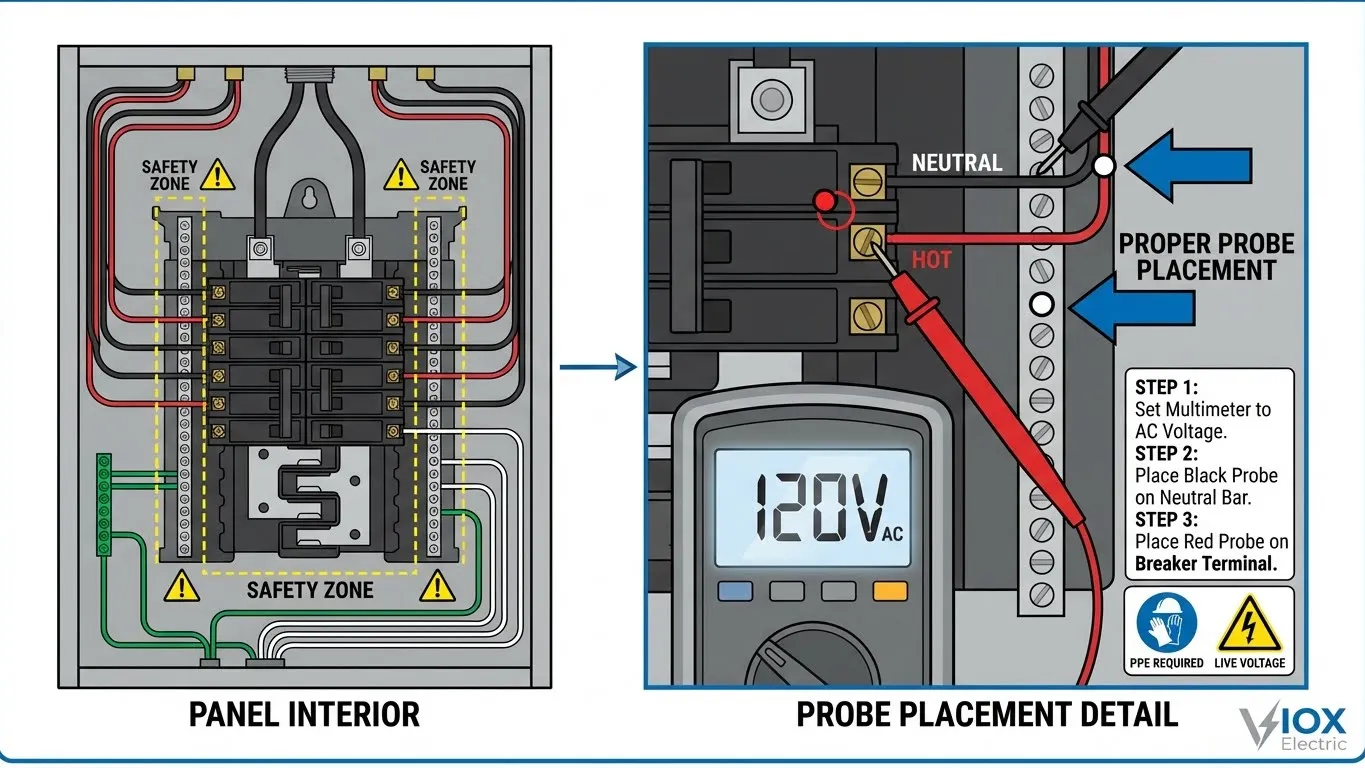

Test de tension à la sortie du disjoncteur
Avec le disjoncteur en position ON, une personne qualifiée peut mesurer la tension entre la borne de charge du disjoncteur et le neutre ou la terre, selon le circuit et le système.
| Résultat attendu | Signification possible |
|---|---|
| Tension correcte à la sortie du disjoncteur | Le disjoncteur laisse peut-être passer le courant ; le problème peut se situer en aval |
| Aucune tension à la sortie du disjoncteur alors que celui-ci est en position ON | Le disjoncteur peut être défaillant en interne ou la connexion au jeu de barres peut être défectueuse |
| Tension instable | Connexion desserrée, disjoncteur endommagé, conducteur endommagé ou problème de tableau |
Ce test doit être interprété en fonction du type de système. Un circuit 120 V, 240 V, unipolaire, bipolaire, GFCI, AFCI, RCBO ou MCB peut nécessiter des points de test différents.
Pour les environnements nécessitant une documentation importante tels que les usines, les panneaux de machines et les salles de support de centres de données, les techniciens enregistrent souvent l'identifiant du tableau, le numéro de circuit, la tension mesurée, la charge connectée et l'historique des déclenchements avant de remplacer un disjoncteur. Cet enregistrement permet d'éviter qu'un même circuit ne soit réparé deux fois pour deux causes supposées différentes.
3. Tester la continuité uniquement hors tension
Le test de continuité ne doit être effectué que sur un disjoncteur hors tension ayant été isolé en toute sécurité. Un test de continuité permet de vérifier si les contacts du disjoncteur se ferment lorsque la manette est sur ON et s'ouvrent lorsqu'elle est sur OFF.
| Position du disjoncteur | Continuité attendue |
|---|---|
| SUR | Continuité à travers le disjoncteur |
| OFF | Pas de continuité |
| TRÉBUCHÉ | Pas de continuité |
N'utilisez pas le réglage de continuité ou de résistance sur un circuit sous tension. Cela peut endommager l'appareil de mesure et créer un risque grave d'électrocution ou d'arc électrique.
4. Comprendre les limites d'un multimètre standard
Un disjoncteur fermé doit présenter une très faible résistance de contact. Cependant, un test précis de la résistance de contact nécessite généralement un ohmmètre à faible résistance ou un micro-ohmmètre, ainsi qu'une configuration de test hors tension.
Un multimètre portable standard n'est pas un outil fiable pour évaluer l'usure subtile des contacts d'un disjoncteur. Il peut afficher une résistance proche de zéro même lorsque le disjoncteur présente des contacts endommagés par la chaleur sous charge.
Comment vérifier un disjoncteur sans multimètre
Sans multimètre, vous pouvez toujours rechercher des signes avant-coureurs, mais vous ne pouvez pas prouver l'état électrique du disjoncteur.
Les vérifications visuelles et opérationnelles sûres incluent :
- Le disjoncteur se réarme-t-il normalement ?
- Déclenche-t-il à nouveau immédiatement ?
- La manette semble-t-elle lâche, granuleuse ou sans résistance ?
- Le disjoncteur est-il chaud par rapport aux disjoncteurs voisins ?
- Y a-t-il une odeur de brûlé ?
- Y a-t-il des traces de brûlure, une décoloration ou du plastique fondu ?
- Le problème survient-il uniquement avec un seul appareil ?
- Le circuit est-il hors tension même lorsque le disjoncteur semble être en position ON ?
Ces vérifications aident à décider s'il faut s'arrêter et faire appel à un électricien. Elles ne remplacent pas les tests électriques.
Un disjoncteur peut-il tomber en panne sans se déclencher ?
Oui. Un disjoncteur peut tomber en panne sans se déclencher de manière visible.
Voici quelques exemples possibles :
- les contacts internes restent ouverts, ne laissant passer aucun courant même lorsque la manette est sur ON
- les surfaces de contact sont brûlées ou piquées, provoquant une surchauffe sous charge
- le verrouillage mécanique s'affaiblit et se déclenche trop facilement
- le mécanisme de déclenchement devient peu fiable
- Le contact entre le disjoncteur et la barre omnibus devient lâche ou surchauffe
- La connexion par vis de la borne surchauffe
La défaillance la plus dangereuse n'est pas toujours le déclenchement intempestif. Un disjoncteur qui ne peut pas interrompre correctement un défaut, qui surchauffe au niveau de la borne ou qui présente un mauvais contact avec la barre omnibus peut créer un risque d'incendie ou d'arc électrique.
Disjoncteur défectueux ou circuit défectueux : comment faire la différence
| Situation | Disjoncteur plus probablement en cause | Circuit ou charge plus probablement en cause |
|---|---|---|
| Déclenche uniquement au démarrage d'un appareil | Moins probable | Courant d'appel de l'appareil, surcharge, défaut moteur |
| Déclenchements avec toutes les charges débranchées | Possible | Défaut de câblage caché également possible |
| La manette du disjoncteur ne s'enclenche pas | Plus probable | Un défaut sur le circuit peut également empêcher la réinitialisation |
| Aucune alimentation alors que le disjoncteur est en position ON | Possible | Fil desserré ou défaut en aval également possible |
| Le disjoncteur est visiblement brûlé | Problème très probable au niveau du disjoncteur ou du tableau | Le circuit a pu provoquer une surchauffe |
| Le nouveau disjoncteur approprié se déclenche également | Moins probable | Problème de circuit ou de charge |
| Le disjoncteur d'origine semble mal fixé sur le jeu de barres | Problème de disjoncteur ou de tableau | Ce n'est pas un problème de charge |
Remplacer un disjoncteur sans diagnostiquer le circuit peut masquer le problème réel. Si le nouveau disjoncteur se déclenche, l'ancien n'était peut-être pas la cause.

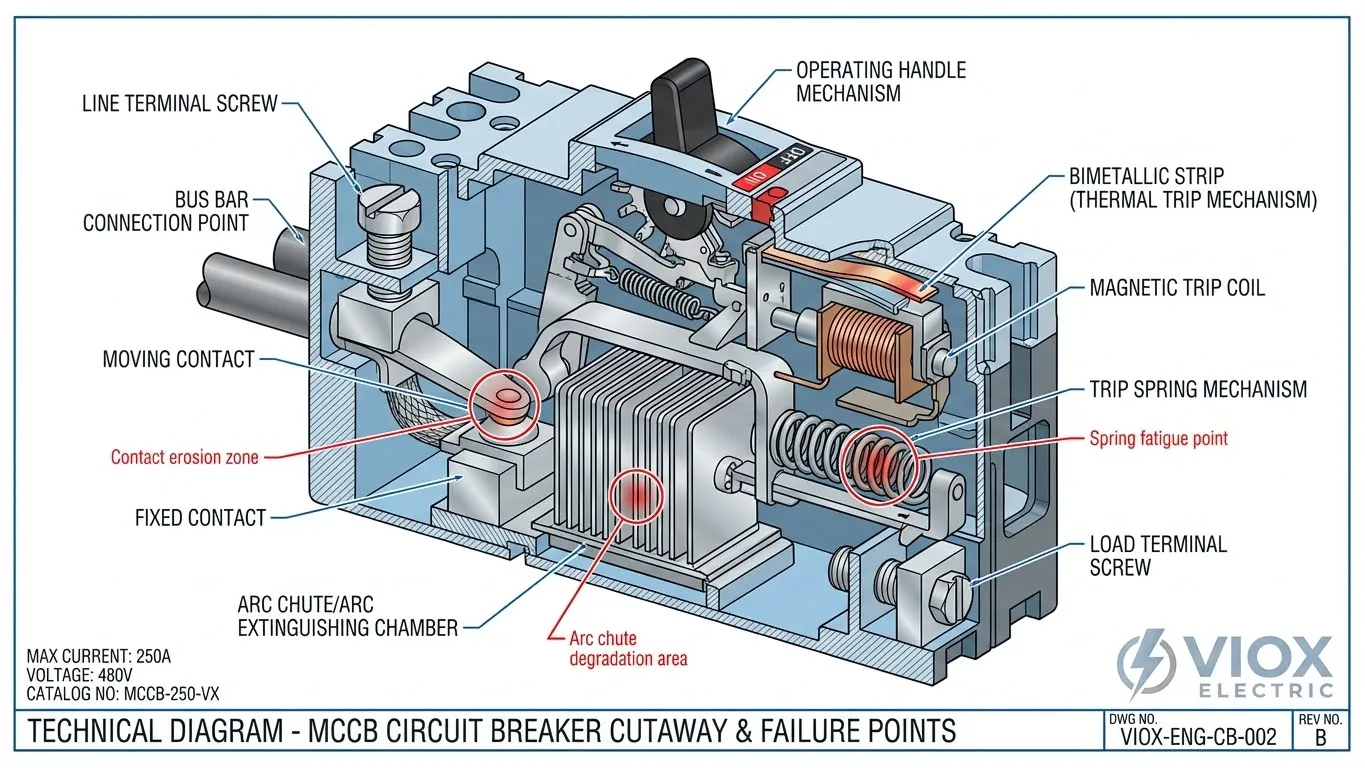

Modes de défaillance des disjoncteurs
Les disjoncteurs peuvent présenter des défaillances électriques, mécaniques ou thermiques.
| Mode de Défaillance | Ce qui se passe | Indice courant |
|---|---|---|
| Mécanisme à ressort usé | Le disjoncteur devient faible ou irrégulier | Déclenchements intempestifs ou manette desserrée |
| Contacts brûlés | Surchauffe des contacts ou incapacité à supporter la charge correctement | Chaleur, odeur, chute de tension |
| Contacts piqués | Les manœuvres répétées ou les contraintes de défaut endommagent la surface | Chaleur sous charge |
| Borne desserrée | Surchauffe de la connexion du conducteur | Décoloration, bourdonnement, isolation fondue |
| Dommage au clip de barre omnibus | Le disjoncteur ne s'enclenche pas correctement sur la barre omnibus du tableau | Chaleur à l'arrière du disjoncteur, alimentation instable |
| Vieillissement de l'élément thermique | Modification du comportement du déclenchement thermique | Déclenchement à une charge inférieure à celle prévue |
| Défaillance du déclenchement magnétique | Le comportement d'interruption de défaut peut être compromis | Nécessite des tests professionnels |
| Dommages au boîtier | Intégrité de l'isolation et intégrité mécanique compromises | Fissures, fonte, traces de brûlure |

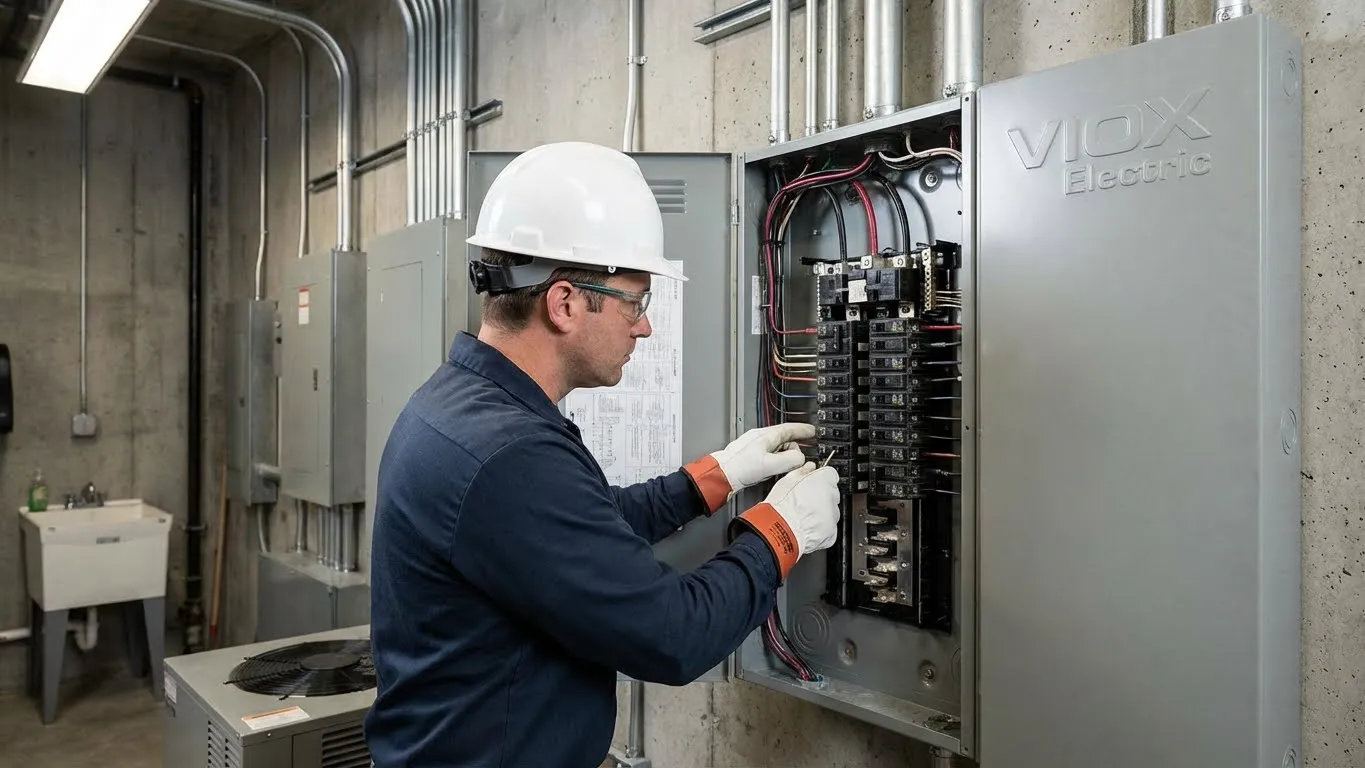

La plupart des diagnostics sur site commencent par des symptômes visibles, des tests de tension, le comportement de la charge et des signes thermiques. Les tests de déclenchement détaillés ne sont généralement pas réalisables pour les particuliers.
Résistance du disjoncteur et résistance de contact
La résistance du disjoncteur est généralement évoquée lorsque les techniciens soupçonnent que les contacts du disjoncteur ne conduisent pas le courant correctement. Le concept est valide, mais le test est souvent mal compris.
Lorsqu'un disjoncteur est fermé, sa résistance de contact doit être très faible. Le problème est qu'un multimètre portatif bon marché ou standard ne peut pas mesurer avec précision une très faible résistance de contact dans des conditions de charge réelles. Il ne peut pas non plus reproduire l'élévation de température, la pression de contact ou le comportement lors de l'élimination d'un défaut.
Pour une maintenance professionnelle, la résistance de contact peut être évaluée avec un équipement de test spécialisé à faible résistance dans des conditions contrôlées. Pour le dépannage résidentiel ou petit tertiaire, la chaleur, la chute de tension, les dommages visibles, les déclenchements intempestifs et les tests de tension appropriés sont généralement des indicateurs plus pratiques.
Dans un tableau industriel, une analyse thermographique peut également révéler une connexion de disjoncteur suspecte avant qu'une défaillance complète ne survienne. Une borne de disjoncteur chaude ne prouve pas automatiquement que le disjoncteur lui-même est défectueux ; cela peut indiquer un conducteur desserré, un contact de jeu de barres endommagé, un mauvais sertissage, un circuit surchargé ou une usure des contacts internes. L'indice utile est la différence de température par rapport à des disjoncteurs similaires sous une charge similaire.
Exemple sur le terrain : Lorsque le disjoncteur n'était pas la cause première
Un piège courant en maintenance consiste à remplacer le disjoncteur en premier lieu car c'est le dispositif visible qui déclenche. Dans un schéma de défaut typique d'atelier, un circuit de petit moteur déclenche par intermittence après avoir fonctionné pendant plusieurs minutes. Le disjoncteur semble chaud, donc la première hypothèse est un disjoncteur défaillant. Après avoir vérifié la charge, cependant, le véritable problème est une borne desserrée provoquant de la chaleur à la sortie du disjoncteur. Le disjoncteur réagit à une mauvaise connexion, il ne crée pas le défaut par lui-même.
C'est pourquoi le diagnostic d'un disjoncteur doit suivre une séquence :
- Vérifier les dommages visibles et la chaleur.
- Confirmer la charge et le schéma de déclenchement.
- Testez la tension en toute sécurité.
- Inspectez l'état des bornes et des conducteurs.
- Ce n'est qu'ensuite que vous déciderez si le disjoncteur doit être remplacé.
Passer directement au remplacement peut laisser une connexion dangereuse en place.
Symptômes d'un disjoncteur défaillant
Un disjoncteur défaillant est un disjoncteur qui se déclenche trop facilement, ne s'enclenche pas de manière fiable ou ne fonctionne plus de façon cohérente dans des conditions normales.
Les symptômes courants d'un disjoncteur défaillant incluent :
- déclenchement avec une charge qui fonctionnait normalement auparavant
- la manette semble lâche ou molle
- se déclenche plus fréquemment après une montée en température
- se réarme temporairement mais se déclenche à nouveau sans surcharge apparente
- les circuits voisins similaires fonctionnent normalement sous une charge comparable
- le disjoncteur présente un historique de déclenchements répétés ou de surchauffe
Même dans ce cas, vérifiez l'état du circuit. Les moteurs, compresseurs, appareils de chauffage et outils électriques peuvent générer un courant d'appel élevé qui ressemble à un problème de disjoncteur défectueux.
Comment les électriciens effectuent un test de charge sur un disjoncteur
Un test de charge permet de vérifier le comportement du disjoncteur et du circuit sous un courant contrôlé. Cela ne consiste pas à brancher des appareils au hasard jusqu'à ce que le disjoncteur se déclenche.
Un électricien peut examiner :
- la charge réelle du circuit
- la section des conducteurs
- le calibre du disjoncteur
- l'état des bornes
- chute de tension
- élévation de température
- l'historique des déclenchements
- le type de charge et le courant d'appel
- l'état du tableau électrique
Pour les disjoncteurs à boîtier moulé, les disjoncteurs industriels ou les équipements critiques, les tests professionnels peuvent inclure des tests d'isolement, des tests de résistance de contact, des tests d'injection primaire ou des procédures de maintenance spécifiques au fabricant.
Quand remplacer un disjoncteur
Le remplacement est généralement justifié lorsque :
- le disjoncteur est physiquement endommagé
- le disjoncteur présente des traces de brûlure ou de fusion
- le disjoncteur ne se réarme pas après la résolution des défauts du circuit
- le disjoncteur surchauffe sous une charge normale
- le disjoncteur a échoué aux tests de tension ou de continuité
- le disjoncteur se déclenche de manière incohérente après vérification du circuit
- Le disjoncteur n'est pas fermement fixé dans le tableau.
- Le disjoncteur est obsolète, a fait l'objet d'un rappel ou n'est pas homologué pour ce tableau.
Le disjoncteur de remplacement doit correspondre aux exigences du tableau et du circuit. L'ampérage seul ne suffit pas. Vérifiez la compatibilité de la marque, la série du disjoncteur, la tension, le nombre de pôles, le pouvoir de coupure, la section des fils et l'étiquetage du tableau.
Quand appeler immédiatement un électricien
Appelez immédiatement un électricien si vous remarquez :
- odeur de brûlé
- de la fumée
- un bourdonnement ou des crépitements provenant du tableau
- un disjoncteur ou une isolation de fil fondus
- traces de brûlure
- capot de tableau électrique chaud
- problème de disjoncteur principal
- présence d'eau à proximité du tableau électrique
- le disjoncteur se déclenche de manière répétée après réarmement
- les lumières vacillent sur plusieurs circuits
- le disjoncteur semble mal fixé sur le jeu de barres
Ces signes peuvent indiquer un arc électrique, une surchauffe, des connexions desserrées ou des dommages au tableau.
FAQ
Comment savoir si un disjoncteur est défectueux ?
Un disjoncteur peut être défectueux s'il ne se réarme pas, s'il se déclenche sous une charge normale après vérification du circuit, s'il est chaud au toucher, s'il dégage une odeur de brûlé, s'il présente des traces de brûlure ou s'il ne laisse pas passer la tension lorsqu'il est en position ON. Cependant, de nombreux déclenchements sont causés par des problèmes de circuit ou de charge, et non par un disjoncteur défectueux.
Comment tester si un disjoncteur est défectueux avec un multimètre ?
Une personne qualifiée peut tester la tension à la sortie du disjoncteur lorsque celui-ci est en position ON. Le test de continuité ne peut être effectué que lorsque le disjoncteur est hors tension et isolé. N'utilisez jamais le mode résistance ou continuité sur un circuit sous tension.
Un disjoncteur peut-il tomber en panne sans se déclencher ?
Oui. Un disjoncteur peut rester ouvert, surchauffer en interne, présenter un mauvais contact, se desserrer sur le jeu de barres ou ne pas supporter la charge correctement sans afficher une position de déclenchement normale.
Puis-je tester un disjoncteur sans multimètre ?
Vous pouvez vérifier des symptômes tels que la chaleur, l'odeur, les dommages visibles, une manette desserrée, des déclenchements répétés ou l'impossibilité de réarmer. Mais sans multimètre ou test professionnel, vous ne pouvez pas confirmer l'état électrique du disjoncteur.
Quels sont les symptômes d'un disjoncteur affaibli ?
Les symptômes d'un disjoncteur défaillant incluent des déclenchements intempestifs, une manette au comportement lâche, une incapacité à rester enclenché, un déclenchement sous charge normale et un comportement incohérent après vérification du circuit et de la charge.
Qu'est-ce que la résistance de contact d'un disjoncteur ?
La résistance de contact est la résistance aux bornes des contacts du disjoncteur lorsqu'il est fermé. Elle doit être très faible, mais une mesure précise nécessite un équipement de test de faible résistance approprié. Un multimètre standard n'est pas fiable pour un diagnostic détaillé des contacts d'un disjoncteur.
Dois-je remplacer un disjoncteur qui déclenche sans arrêt ?
Pas immédiatement. Identifiez d'abord si le déclenchement est causé par une surcharge, un court-circuit, un défaut à la terre, un défaut d'arc, un câblage desserré ou une défaillance de l'appareil. Ne remplacez le disjoncteur qu'après avoir vérifié l'état du circuit.
Puis-je remplacer un disjoncteur par un modèle d'ampérage supérieur ?
Non. Un disjoncteur d'ampérage supérieur peut surcharger les fils et créer un risque d'incendie, à moins que l'ensemble du circuit ne soit conçu et approuvé pour cette intensité.
Conclusion
La meilleure façon de tester si un disjoncteur est défectueux est de combiner l'examen des symptômes, des tests électriques sécurisés et un diagnostic du circuit. Un disjoncteur défectueux peut entraîner une absence d'alimentation, une surchauffe, des déclenchements intempestifs, une réarmement difficile ou des dommages visibles. Cependant, un disjoncteur qui déclenche de manière répétée peut également réagir correctement à une condition dangereuse sur le circuit.
Si le problème implique de la chaleur, une odeur de brûlé, des traces de brûlure, des déclenchements répétés, des problèmes de disjoncteur principal ou des tests sous tension du tableau, cessez toute tentative de diagnostic et faites appel à un électricien qualifié. L'objectif n'est pas seulement de remplacer un disjoncteur. L'objectif est de déterminer si le problème réel provient du disjoncteur, de la charge, du câblage ou de la connexion au tableau.
