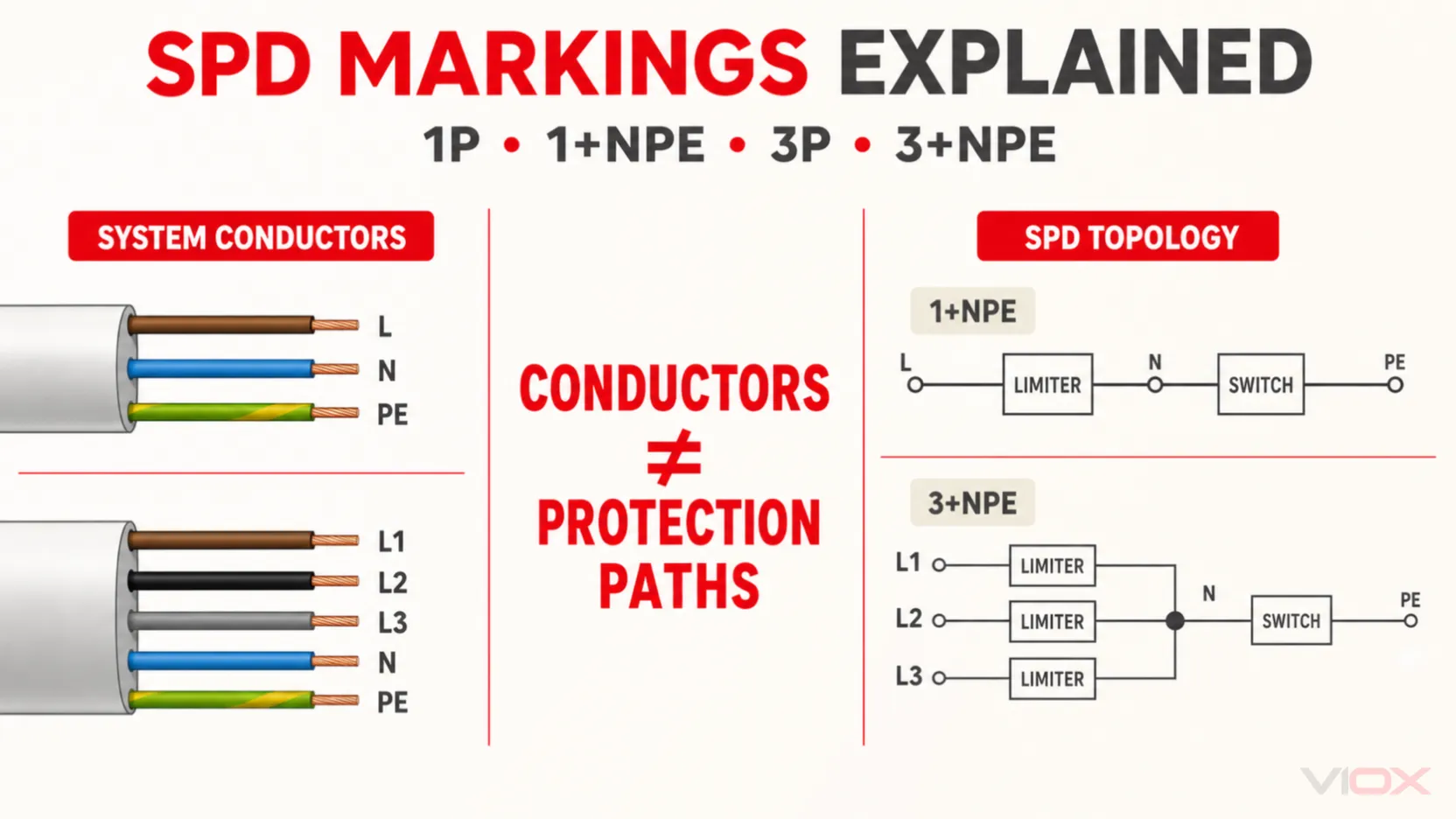

3P+N+PE و ۳+NPE لزوماً به یک معنا نیستند. در لیست کابلها یا دیاگرام تکخطی،, 3P+N+PE معمولاً توصیفکننده پنج هادی است: سه فاز، نول و ارت حفاظتی. در یک برقگیر (SPD)،, 3+NPE یا 3+1 معمولاً توصیفکننده یک توپولوژی حفاظتی داخلی است: سه مسیر حفاظتی فاز به نول به اضافه یک مسیر تخلیه نول به ارت.
همین تمایز در مورد ... نیز صدق میکند 1P+N+PE و ۱+NPE. یکی از این موارد، هادیهای موجود در مدار را توصیف میکند؛ دیگری معمولاً نحوه اتصال المانهای حفاظت در برابر نوسانات ولتاژ (SPD) را نشان میدهد. از آنجایی که اختصارات تولیدکنندگان متفاوت است، نمودار مدار SPD و حالتهای حفاظتی اعلامشده همیشه بر برچسبهای کوتاه اولویت دارند.
دامنه: این راهنما از اصطلاحات استاندارد IEC برای تاسیسات AC فشار ضعیف استفاده میکند. دستهبندی محصولات UL 1449، پیکربندیهای سرویس در آمریکای شمالی و علائم MCOV خاص تولیدکنندگان، نیازمند بررسی انتخاب جداگانه هستند. کاربردهای DC فتوولتائیک، باتریهای DC و کاربردهای تخصصی IT خارج از چارچوب قوانین ساده این مقاله قرار میگیرند.
نکات کلیدی
1P+N+PEمعمولاً یک فاز، نول و ارت حفاظتی را توصیف میکند؛;3P+N+PEمعمولاً سه فاز، نول و ارت حفاظتی را توصیف میکند.۱+NPEیا1+1روی یک SPD معمولاً به معنای یک مسیر حفاظتی فاز به نول (L-N) به اضافه یک المان نول به ارت (N-PE) است.۳+NPEیا3+1معمولاً به معنای سه مسیر فاز به نول (L-N) به اضافه یک المان نول به ارت (N-PE) است.1Pو3Pتعاریف جهانی برای مدار SPD نیستند. این موارد ممکن است هادیهای محافظتشده، کارتریجها، پلها یا خانواده محصول یک تولیدکننده را توصیف کنند.- سیستم ارتینگ به تنهایی کافی نیست. انتخاب همچنین به ولتاژ سیستم، در دسترس بودن نول، آرایش PE یا PEN، موقعیت نصب و حالتهای حفاظتی مورد نیاز بستگی دارد.
- توپولوژی SPD، نوع SPD و مشخصات الکتریکی، تصمیمات جداگانهای هستند.
- هرگز یک SPD را صرفاً بر اساس یک قاعده ثابت برای کیلوآمپر (kA)، ولتاژ یا اندازه هادی انتخاب نکنید، مگر اینکه استاندارد نصب مربوطه و دستورالعملهای دقیق سازنده را بررسی کرده باشید.
مقایسه سریع: علائم چه معنایی دارند؟
| علامت گذاری | جایی که معمولاً دیده میشود | معنای معمول | آنچه اثبات نمیکند |
|---|---|---|---|
1P |
کاتالوگ محصول، جدول تابلو برق یا شرح تجهیزات تکفاز | تکفاز یا یک پل/مسیر حفاظتشده، بسته به زمینه | این مورد مشخص نمیکند که برقگیر (SPD) به صورت فاز به نول (L-N) متصل است یا فاز به زمین (L-PE) |
1P+N+PE |
لیست کابلها، شرح کانکتور یا نقشه سیمکشی | یک فاز، یک نول و یک هادی ارت حفاظتی | این مورد عناصر حفاظتی داخلی برقگیر (SPD) را مشخص نمیکند |
۱+NPE, 1+1 |
توپولوژی برقگیر (SPD) یا شرح محصول | معمولاً شامل یک مسیر محدودکننده ولتاژ فاز به نول (L-N) به اضافه یک مسیر تخلیه نول به زمین (N-PE) | این مورد به تنهایی نوع، درجه ولتاژ یا ظرفیت جریان تخلیه را تعیین نمیکند |
3P |
کاتالوگ محصول یا شرح تجهیزات سهفاز | سه فاز یا سه مسیر حفاظتی، بسته به زمینه کاربرد | این موضوع اثبات نمیکند که مرجع، نول (N)، ارت حفاظتی (PE) یا نول-ارت مشترک (PEN) است |
3P+N+PE |
لیست کابلها یا نقشه سیستم الکتریکی | سه فاز، نول و ارت حفاظتی (PE): معمولاً پنج هادی | لزوماً با یک SPD علامتگذاریشده یکسان نیست 3+1 |
۳+NPE, 3+1 |
توپولوژی برقگیر (SPD) یا شرح محصول | معمولاً شامل سه مسیر فاز به نول (L-N) به اضافه یک مسیر تخلیه نول به ارت (N-PE) | این موضوع اثبات نمیکند که توپولوژی برای تمامی تأسیسات TN-S، TT یا IT مناسب است |
این جدول یک راهنمای رمزگشایی است و جایگزین نقشه فنی محصول نمیشود. برخی از تولیدکنندگان از 1N, 3N, 3P+N, 1+1, 3+1 یا سایر اختصارات برای پیکربندیهای تجاری مشابه استفاده میکنند. پیش از خرید یا نصب، پایانهها و نقشه داخلی را بررسی و تایید کنید.
معنای 3P+N+PE: توصیف هادیها، نه درجهبندی SPD
در توصیف منبع تغذیه الکتریکی،, 3P+N+PE معمولاً به معنای زیر است:
3P: L1، L2 و L3؛;ن: نول؛;PE: ارت حفاظتی.
این معمولاً یک آرایش پنجرسانایی است. این مورد به طراح میگوید که کدام رساناها وجود دارند، اما نحوه اتصال SPD بین آنها را مشخص نمیکند.
به همین ترتیب،, 1P+N+PE معمولاً به معنای زیر است:
- یک رسانای فاز؛;
- یک رسانای نول؛;
- یک رسانای ارت حفاظتی.
این معمولاً یک مدار تکفاز سهرسانایی است. این مورد همچنان مشخص نمیکند که آیا SPD مورد نظر 1+1, 2+0 یا پیکربندی دیگری که توسط سازنده تعریف شده است.
این تمایز برای عبارات جستجو مانند موارد زیر اهمیت دارد 3npe, 3ph+n+pe و معنای 1/n/pe. حروف ممکن است توصیفکننده منبع تغذیه، کابل، کانکتور، پریز یا برقگیر (SPD) باشند. قبل از اعمال قانون توپولوژی SPD، قطعه را شناسایی کرده و نمودار آن را بررسی کنید.

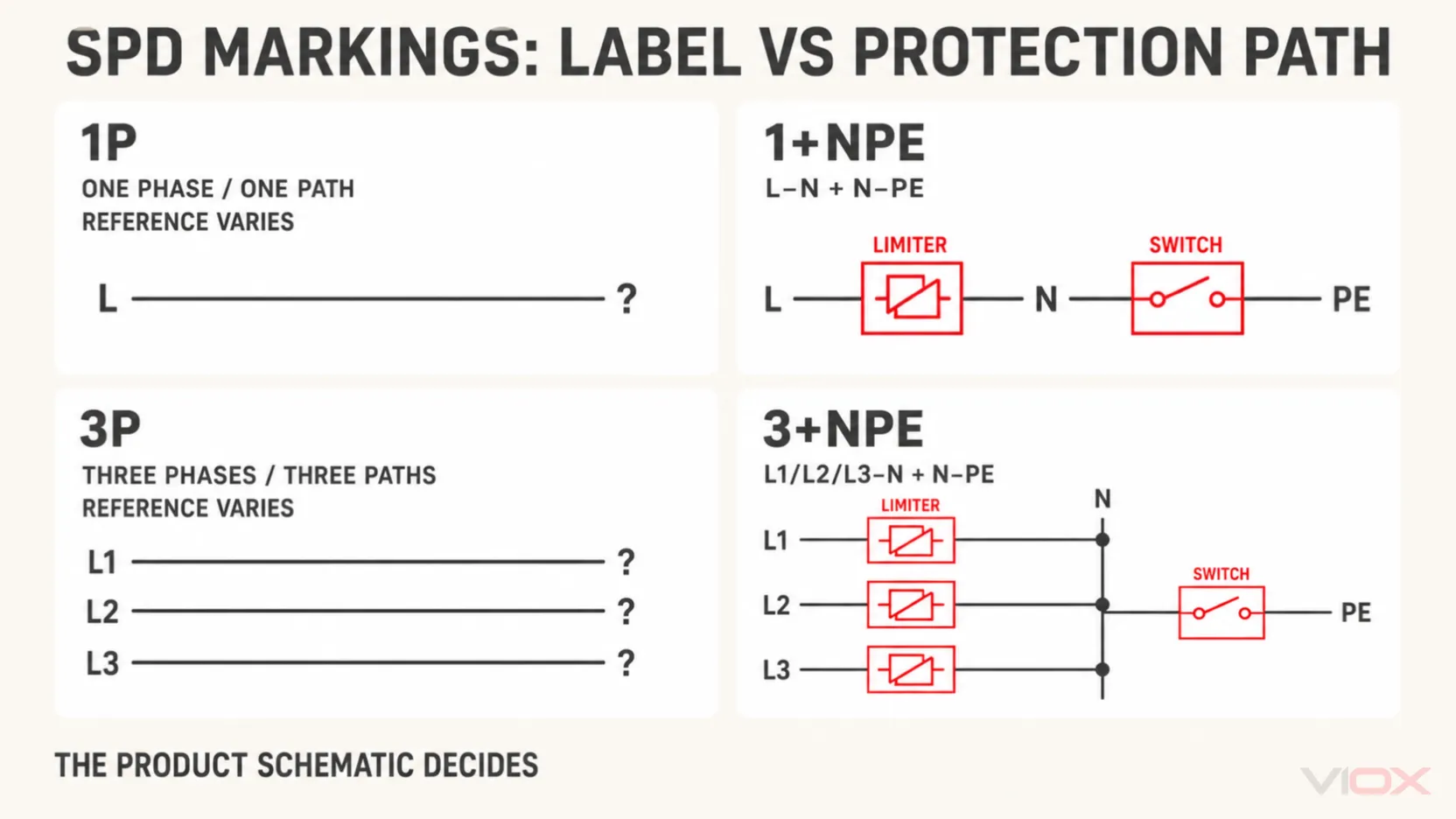

معنای رایج 1+NPE و 3+NPE در برقگیرها (SPD)
توپولوژی 1+NPE یا 1+1
یک آرایش تکفاز معمول 1+1 شامل موارد زیر است:
- یک المان حفاظتی بین فاز و نول؛ و
- یک المان حفاظتی بین نول و ارت حفاظتی.
المان L-N معمولاً از فناوری محدودکننده ولتاژ استفاده میکند، در حالی که المان N-PE معمولاً یک تجهیز سوئیچینگ ولتاژ است. این آرایش یک مسیر مستقیم برای محدود کردن ولتاژ تفاضلی فاز به نول و یک مسیر هماهنگ از نول به زمین در هنگام بروز اضافه ولتاژ (سرج) فراهم میکند.
این مورد را به عنوان “فاز، نول و ارت همگی محافظت میشوند” توصیف نکنید. PE یک هادی بار نیست که SPD به همان روش فاز از آن محافظت کند. این بخش، قسمتی از مسیر تخلیه جریان سرج و همبندی همپتانسیل را تشکیل میدهد.
مفهوم کلی:
L ───── [المان حفاظتی L-N] ───── Nتوپولوژی 3+NPE یا 3+1
یک سیستم سهفاز معمولی 3+1 شامل موارد زیر است:
- حفاظت L1-N؛;
- حفاظت L2-N؛;
- حفاظت L3-N؛ و
- یک مسیر تخلیه N-PE.
مفهوم کلی:
L1 ─── [عنصر حفاظتی] ───┐راهنمای جهانی برقگیرهای (SPD) شرکت ABB فهرستها 1+1 و 3+1 به عنوان پیکربندیهای خط محافظتشده و به طور جداگانه چیدمان محصولات را به شبکههای TN-C، TN-S و TT نگاشت میکند. این یادآوری مفیدی است که این عدد معماری حفاظتی را توصیف میکند، نه یک درجه کیفیت جهانی یا نرخ جریان ضربهای.
فناوری دقیق داخلی مختص هر سازنده است. حالتهای حفاظتی اعلامشده، رفتار در برابر اضافه ولتاژ موقت و در مواردی که از یک عنصر سوئیچینگ ولتاژ استفاده میشود، قابلیت جریان دنباله فرکانس قدرت را بررسی کنید.
چرا برچسبهای 1P و 3P کافی نیستند
یک SPD به صورت موازی با منبع تغذیه متصل میشود؛ این دستگاه برخلاف یک کلید مینیاتوری (MCB)، معمولاً هادیهای بار را قطع و وصل نمیکند. در نتیجه، واژه “پل” (pole) در مورد یک SPD میتواند دقت کمتری نسبت به یک دستگاه جداساز یا محافظ جریان اضافه داشته باشد.
بسته به سازنده،, 1P یا 3P ممکن است به موارد زیر اشاره داشته باشد:
- تعداد هادیهای فاز محافظتشده؛;
- تعداد کارتریجها؛;
- تعداد مسیرهای حفاظتی؛;
- تعداد ماژولهای ریل DIN؛;
- یا شرح خانواده محصول.
بنابراین، یک برچسب سهپل ثابت نمیکند که مسیرهای داخلی L-N، L-PE یا L-PEN هستند. یک دستگاه چهار ماژوله لزوماً مدار مشابهی با یک 3+1 مجموعه ارائه نمیدهد. برای پاسخ به سه سوال زیر از نقشه فنی محصول استفاده کنید:
- در هنگام بروز اضافه ولتاژ، کدام پایانهها به یکدیگر متصل میشوند؟
- کدام حالتهای حفاظتی اعلام شدهاند: L-N، L-PE، N-PE، L-PEN یا L-L؟
- چه مقادیر ولتاژ و جریانی برای هر حالت یا مجموعه کامل اعمال میشود؟
برای مقایسه عمیقتر سهفاز، به بخش زیر مراجعه کنید برقگیر (SPD) سهپل در مقابل چهارپل: اتصالات 3+0، 4+0 و 3+1.
انتخاب را با در نظر گرفتن سیستم در نقطه دقیق نصب آغاز کنید
اولین سوال صحیح این نیست که “آیا منبع تغذیه تکفاز است یا سهفاز؟” بلکه این است:
چه هادیهای فاز، نول و حفاظتی در محل نصب این SPD وجود دارند و چگونه زمین (ارت) شدهاند؟
تمام موارد زیر را ثبت کنید:
- ولتاژ نامی و حداکثر ولتاژ کاری مداوم سیستم؛;
- پیکربندی سیستم جریان متناوب (AC);
- آیا نول توزیع شده است یا خیر؛;
- اینکه هادی حفاظتی PE است یا ترکیبی از PEN;
- اینکه برقگیر (SPD) قبل یا بعد از نقطه تفکیک PEN قرار دارد;
- سیستم اتصال زمین در آن موقعیت خاص;
- سطح نصب: مبدأ، تابلوی اصلی، توزیع فرعی یا نزدیک به تجهیزات;
- حفاظت مورد نیاز در حالت مشترک (Common-mode) و حالت تفاضلی (Differential-mode).

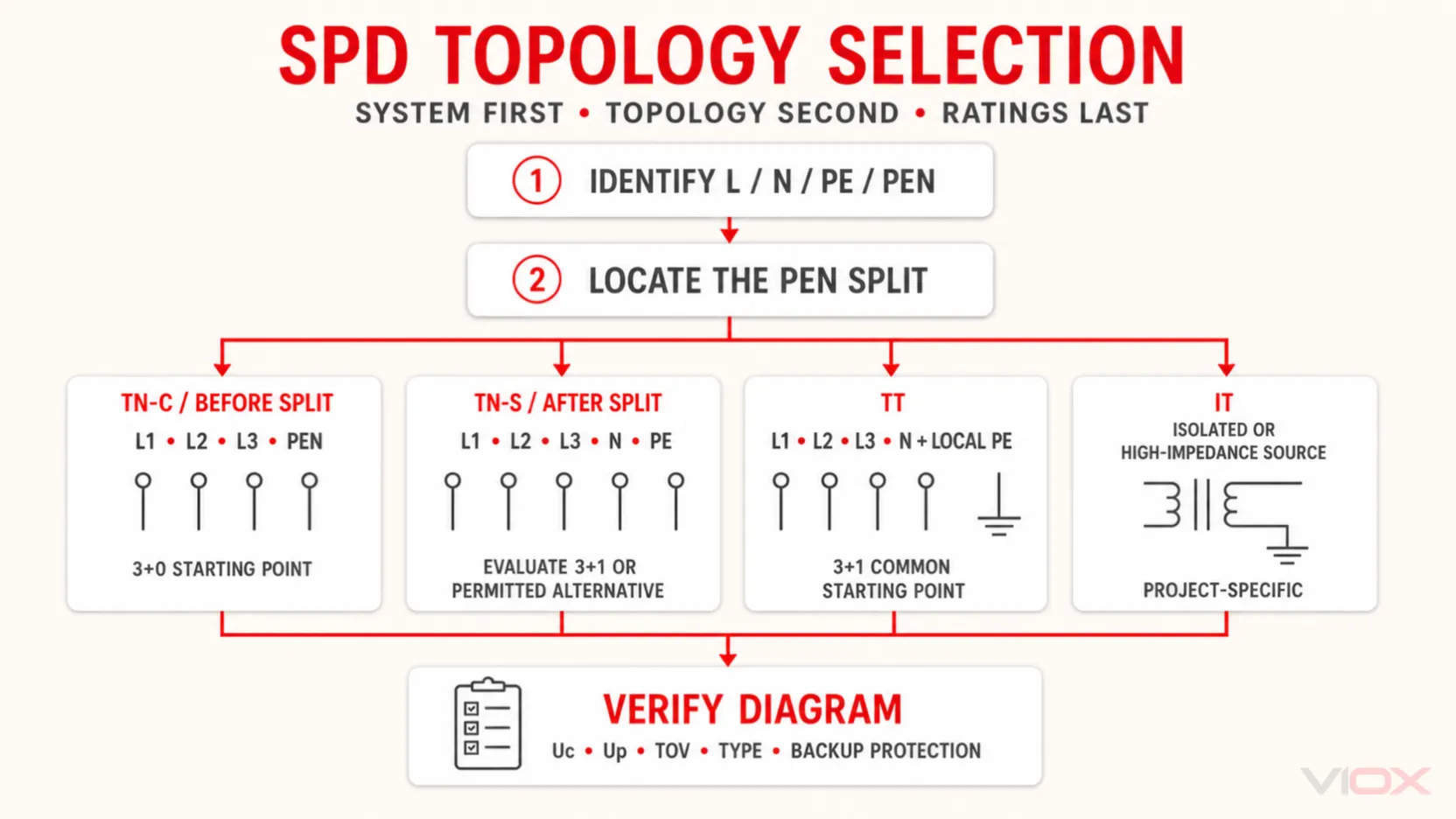

جدول تصمیمگیری سیستم اتصال زمین
| سیستم و موقعیت مکانی | هادیها در برقگیر (SPD) | نقطه شروع توپولوژی رایج | احتیاط الزامی |
|---|---|---|---|
| TN-C | L1/L2/L3 و PEN | معمولاً 3+0، با مسیرهای فاز به PEN | تا زمانی که N و PE ترکیب شده باقی میمانند، مسیر N-PE مجزایی وجود ندارد |
| سیستم TN-C-S قبل از تفکیک PEN | L1/L2/L3 و PEN | به عنوان بخش TN-C در نظر گرفته شود | نقطه جداسازی را شناسایی کنید و تنها به برچسب شرکت برق اکتفا نکنید |
| سیستم TN-C-S پس از جداسازی PEN | L1/L2/L3، نول (N) و ارت حفاظتی (PE) | به عنوان TN-S در نظر گرفته شود؛ توپولوژی 3+1 یا سایر توپولوژیهای مجاز ارزیابی گردد | نول (N) و ارت حفاظتی (PE) باید در پاییندست نقطه همبندی تعریفشده، مجزا باقی بمانند |
| TN-S | L1/L2/L3، نول (N) و ارت حفاظتی (PE) | توپولوژی 3+1 یا سایر توپولوژیهای مجاز طبق طراحی و مقررات محلی | حفاظتهای مورد نیاز در حالت مشترک (Common-mode) و تفاضلی (Differential-mode) باید تعیین شوند |
| TT | L1/L2/L3، نول (N) و ارت حفاظتی (PE) محلی | پیکربندی 3+1 یک معماری شروع رایج است | موقعیت SPD/RCD، المان N-PE و رفتار در هنگام خرابی نیاز به بررسی دارند |
| فناوری اطلاعات | متغیر است؛ ممکن است نول وجود نداشته باشد یا توزیع شده باشد | مختص پروژه | ولتاژ اولین خطا نسبت به زمین و شرایط TOV میتوانند قوانین عمومی TN/TT را بیاعتبار کنند |
راهنمای شرکت ABB چیدمانهای مختلف حالت مشترک (Common-mode) و حالت تفاضلی (Differential-mode) را برای سیستمهای TN-C، TN-S و TT به جای اعمال یک پیکربندی واحد برای همه شبکهها نشان میدهد. پذیرش ملی استاندارد IEC 60364، نقشه تکخطی پروژه و دستورالعملهای سازنده SPD همچنان ملاک عمل هستند.
برای توضیح خود ساختارهای شبکه، به ... مراجعه کنید سیستمهای اتصال زمین TN در مقابل TT در مقابل IT.
مفاهیم رایج سیمکشی تکفاز و سهفاز
این نمودارها فقط توپولوژی را نشان میدهند. آنها فیوزینگ، موقعیت RCD، اندازه هادی، گشتاور ترمینال یا یک نصب کامل و منطبق با استاندارد را مشخص نمیکنند.
مفهوم تکفاز 1+1
ورودی L ───────┬──────────── بار Lاین یک مفهوم رایج برای مدار تکفاز با N و PE مجزا است. نباید در مواردی که ولتاژ محصول، سیستم اتصال زمین یا قوانین محلی نصب، پیکربندی متفاوتی را ایجاب میکنند، به کار رود.
مفهوم سهفاز 3+1 برای کاربردهای مناسب TN-S یا TT
L1 ─────────────── [المان L1-N] ──┐این توپولوژی مسیرهای مستقیم L-N و یک مسیر N-PE فراهم میکند. این مورد معمولاً در انتخاب محصولات TN-S و TT دیده میشود، اما صرفاً عبارت “TN-S” یا “TT” مشخصات فنی را کامل نمیکند.
مفهوم سهفاز 3+0 برای TN-C
L1 ─────────────── [المان L1-PEN] ──┐در یک نقطه TN-C، عملکردهای نول و حفاظتی در PEN ترکیب شدهاند. افزودن یک مسیر مستقل N-PE زمانی که هادیهای مجزای N و PE در آنجا وجود ندارند، بیمعنا است.
توپولوژی SPD از نوع ۱، نوع ۲ و نوع ۳ متمایز است
1+1, 3+0 و 3+1 اتصالات حفاظتی را توصیف میکند. نوع ۱، نوع ۲ و نوع ۳ طبقهبندی آزمون و نقش کاربردی را توصیف میکنند. یک 3+1 مجموعه میتواند نوع ۱، نوع ۲ یا ترکیبی از نوع ۱+۲ باشد، مشروط بر اینکه سازنده آن را بر این اساس طراحی و آزمایش کرده باشد.
| طبقهبندی SPD | کمیت اصلی آزمون IEC | نقش معمول در یک مفهوم هماهنگشده |
|---|---|---|
| تست شده در نوع ۱ / کلاس I | Impulse current آیمپ, با استفاده از شکل موج جریان ۱۰/۳۵۰ میکروثانیه |
حفاظت در برابر جریان صاعقه در مواردی که ارزیابی ریسک، سیستم حفاظت خارجی در برابر صاعقه، خطوط ورودی یا قوانین ملی آن را الزامی میدانند |
| تست شده در نوع ۲ / کلاس II | جریان تخلیه اسمی و حداکثری با استفاده از شکل موج جریان ۸/۲۰ میکروثانیه | حفاظت در سطح توزیع در برابر صاعقههای القایی و گذراهای ناشی از کلیدزنی |
| تست شده در نوع ۳ / کلاس III | تست موج ترکیبی با استفاده از ضربه ولتاژ ۱.۲/۵۰ میکروثانیه و ضربه جریان ۸/۲۰ میکروثانیه | حفاظت تکمیلی در نزدیکی تجهیزات حساس به عنوان بخشی از حفاظت هماهنگ |
نمای کلی از تجهیزات نوع ۱، نوع ۲ و نوع ۳ اشنایدر الکتریک به همین ترتیب آزمونهای ۱۰/۳۵۰ میکروثانیه، ۸/۲۰ میکروثانیه و موج ترکیبی را متمایز میکند.
این جدول را به این قانون تبدیل نکنید که “هر ورودی سرویس به یک برقگیر (SPD) نوع ۱ با ظرفیت ۱۰۰ کیلوآمپر نیاز دارد.” نوع SPD و ظرفیت جریان تخلیه باید بر اساس ریسک واقعی صاعقه، سرویسهای ورودی، طراحی نصب، الزامات ملی و دادههای هماهنگی سازنده تعیین شود.
برای موضوع کامل طبقهبندی، استفاده کنید از SPD نوع ۱ در مقابل نوع ۲ در مقابل نوع ۳.
رتبهبندیهایی که باید پس از انتخاب توپولوژی بررسی شوند
توپولوژی صحیح ضروری است، اما تنها بخش اول مشخصات فنی میباشد.
| پارامتر | آنچه به شما میگوید | مرز انتخاب |
|---|---|---|
یوسی |
حداکثر ولتاژ کارکرد مداوم در پایانههای مربوط به برقگیر (SPD) | باید متناسب با ولتاژ واقعی سیستم، حالت حفاظتی و آرایش سیستم زمین باشد |
بالا |
سطح حفاظتی ولتاژ اعلامشده تحت شرایط آزمون مشخصشده | باید با مقاومت ضربهای تجهیزات و افت ولتاژ نصب هماهنگ باشد |
آیمپ |
نرخ جریان تخلیه ضربهای مرتبط با آزمون نوع ۱ | مرتبط در مواردی که نیاز به تحمل جریان صاعقه وجود دارد |
در |
جریان تخلیه اسمی، که معمولاً بر اساس شکل موج ۸/۲۰ میکروثانیه است | مورد استفاده برای مقایسه عملکرد تخلیه مکرر اعلامشده در استاندارد محصول |
آیمکس |
حداکثر جریان تخلیه برای یک برقگیر (SPD) نوع ۲ تحت شرایط ذکر شده ۸/۲۰ میکروثانیه | نشانگر عمومی برای طول عمر یا مناسب بودن نصب نیست |
اضافه ولتاژ موقت (TOV) |
تحمل یا رفتار در برابر اضافه ولتاژ موقت | باید منعکسکننده اضافه ولتاژهای با فرکانس شبکه باشد که در شبکه خاص و شرایط خطا ممکن است رخ دهد |
جریان دنباله (Ifi) |
قابلیت قطع جریان پیرو در صورت کاربرد | مهم برای المانهای سوئیچینگ ولتاژ که ممکن است جریان پیرو با فرکانس شبکه را هدایت کنند |
| درجهبندی یا رفتار اتصال کوتاه | قابلیت هماهنگی ایمن با جریان اتصال کوتاه احتمالی و قطع مدار | بررسی اصطلاحات، مقادیر اعلامشده و تجهیزات حفاظتی پشتیبان مورد نیاز از روی دیتاشیت دقیق |
هیچ قانون کلی وجود ندارد که ۲۷۵ ولت یوسی برای تمامی تاسیسات ۱۲۰/۲۴۰ ولت یا ۲۳۰/۴۰۰ ولت صحیح باشد. یوسی باید برای ولتاژ ظاهر شده در هر حالت حفاظتی، از جمله شرایط غیرعادی در نظر گرفته شده توسط استاندارد مربوطه و سازنده، بررسی شود.
برای جزئیات بیشتر، مراجعه کنید به مقایسه Uc و Up در برقگیر (SPD) و مقایسه Imax و In برای تجهیزات حفاظت در برابر نوسانات ولتاژ (SPD).
حفاظت پشتیبان و طراحی اتصال
از آرایش حفاظتی پشتیبان اعلامشده پیروی کنید.
یک برقگیر (SPD) ممکن است دارای قطعکننده حرارتی داخلی باشد، اما همچنان ممکن است به حفاظت در برابر اتصال کوتاه خارجی نیاز باشد. آرایش فیوز یا کلید مینیاتوری مجاز به موارد زیر بستگی دارد:
- طراحی برقگیر (SPD)؛;
- جریان اتصال کوتاه احتمالی موجود؛;
- حفاظت جریان اضافه بالادست؛;
- جداول هماهنگی سازنده؛;
- و استاندارد نصب مربوطه.
برای هر برقگیر (SPD) با برچسب نوع یا نرخ جریان تخلیه یکسان، فیوز یا کلید ثابتی تعیین نکنید.
اتصالات را کوتاه و مستقیم نگه دارید
ولتاژ القایی ایجاد شده در طول هادیهای اتصال برقگیر (SPD)، به ولتاژی که تجهیزات محافظتشده دریافت میکنند اضافه میشود. از ایجاد اتصالات طولانی، حلقوی یا جدا کردن غیرضروری خط و زمین خودداری کنید. از توپولوژی و روش مسیریابی مجاز توسط سازنده و قوانین محلی استفاده کنید.
اندازه هادیها را بر اساس الزامات نصب تعیین کنید، نه یک جدول کلی AWG
سطح مقطع هادی اتصال به نوع SPD، پایانههای محصول، حفاظت پشتیبان، شرایط جریان خطا، استاندارد نصب و دستورالعملهای سازنده بستگی دارد. یک روند کلی مانند استفاده از AWG 12 برای یک نوع و AWG 8 برای نوع دیگر نباید به عنوان یک الزام جهانی ارائه شود.
مراحل حفاظتی را هماهنگ کنید
یک SPD در مبدأ ممکن است سطح حفاظتی مؤثر مورد نیاز را در تجهیزات دوردست ایجاد نکند. طول کابل، اولین SPD بالا, ، مقاومت ضربهای تجهیزات و هماهنگی با SPDهای پاییندست، همگی بر نتیجه تأثیر میگذارند. به جای ترکیب SPDهای نامرتبط صرفاً بر اساس برچسب نوع، از دادههای هماهنگی سازنده استفاده کنید.
برای خطرات چیدمان عملی، به بخش زیر مراجعه کنید اشتباهات نصب برقگیر (SPD): طول سیم، اتصال به زمین و سیمکشی.
گردش کار هشت مرحلهای انتخاب توپولوژی برقگیر (SPD)
مرحله ۱: شناسایی شیء پشت برچسب
تعیین کنید که آیا 3P+N+PE توصیفکننده یک کابل، کانکتور، سیستم قدرت یا برقگیر (SPD) است. برچسب هادی را به عنوان مدار حفاظتی داخلی تفسیر نکنید.
مرحله ۲: ثبت ولتاژ سیستم
از ولتاژ نامی، محدوده عملکرد مداوم مورد انتظار و شرایط مربوط به خطا/TOV استفاده کنید. از انتخاب یوسی صرفاً بر اساس ولتاژ نامی خودداری کنید.
گام ۳: شناسایی N، PE و PEN در نقطه نصب
بررسی کنید که آیا نول توزیع شده است و آیا عملکردهای حفاظتی و نول از هم جدا هستند یا ترکیب شدهاند. در سیستم TN-C-S، نقطه تفکیک PEN را مشخص کنید.
گام ۴: تایید سیستم اتصال زمین
سیستم TN-C، TN-S، TN-C-S، TT یا IT را از روی نقشه تکخطی واقعی شناسایی کنید. تنها با تکیه بر رنگ هادیها یا تعداد ترمینالهای داخل تابلو، در مورد آن قضاوت نکنید.
گام ۵: تعیین حالتهای حفاظتی مورد نیاز
تنشهای ولتاژی که باید محدود شوند را فهرست کنید: L-N، L-PE، N-PE، L-PEN و در صورت لزوم L-L. این گام یک درخواست مبهم “تعداد پل” را به یک الزام مهندسی تبدیل میکند.
گام ۶: انتخاب نقطه شروع توپولوژی
ارزیابی کنید 1+1, 3+0, 3+1, 4+0 یا مدار دیگری که توسط سازنده پشتیبانی میشود. آن را از روی نقشه شماتیک تایید کنید، نه فقط از روی توضیحات فروش.
گام ۷: انتخاب نوع و مشخصات الکتریکی
بر اساس نقش نصب و سطح ریسک، نوع ۱، نوع ۲، نوع ۳ یا طبقهبندی ترکیبی را تعیین کنید. سپس موارد زیر را بررسی نمایید: یوسی, بالا, مقادیر جریان تخلیه، رفتار در برابر اضافه ولتاژ موقت (TOV)، قابلیت جریان دنباله و هماهنگی اتصال کوتاه.
گام ۸: بررسی جزئیات نصب
حفاظت پشتیبان، ارتباط با کلید محافظ جان (RCD)، مسیر اتصال، سطح مقطع هادی، ظرفیت ترمینال، شرایط محیطی، نشانگرها و روش تعویض را بررسی کنید.
اشتباهات رایج در انتخاب
در نظر گرفتن 3P+N+PE و 3+NPE به عنوان موارد یکسان
مورد اول معمولاً توصیفکننده پنج هادی سیستم است. مورد دوم معمولاً توصیفکننده توپولوژی یک برقگیر (SPD) است. اشتباه گرفتن آنها میتواند منجر به ایجاد مسیر حفاظتی نادرست شود.
تلقی کردن زمین به عنوان یک قطب “حفاظتشده” دیگر
PE بخشی از همبندی حفاظتی و مسیر جریان صاعقه است. این یک هادی فعال معمولی نیست که بتوان آن را به همان روش L یا N محافظتشده توصیف کرد.
انتخاب صرفاً بر اساس تکفاز یا سهفاز بودن
تعداد فازها نشان نمیدهد که آیا نول (N) وجود دارد، هادی مرجع PE است یا PEN، و یا اینکه تأسیسات قبل از تفکیک PEN قرار دارد یا بعد از آن.
فرض اینکه هر سیستم TN-S یا TT از یک برقگیر (SPD) مشابه استفاده میکند
3+1 یک معماری رایج است، اما ولتاژ، نوع، حالت حفاظتی، موقعیت کلید محافظ جان (RCD)، رفتار در برابر اضافه ولتاژ موقت (TOV)، جریان خطا و قوانین محلی همچنان باید مطابقت داشته باشند.
استفاده از یک مقدار ثابت یوسی, ، درجهبندی کیلوآمپر (kA) یا سطح مقطع هادی به صورت جهانی
این مقادیر وابسته به محصول و سیستم هستند. عددی که برای یک سیستم ولتاژی یا سری تولیدی خاص مناسب است، ممکن است برای دیگری اشتباه باشد.
نادیده گرفتن نقشه مدار
اختصارات تجاری در میان تولیدکنندگان مختلف کاملاً استاندارد نیستند. نمودار ترمینال اعلامشده و حالتهای حفاظتی، سند نهایی برای تعیین توپولوژی هستند.
چکلیست مشخصات فنی
پیش از تأیید یک برقگیر (SPD)، موارد زیر را ثبت کنید:
- ولتاژ و فرکانس سیستم؛;
- کاربرد AC یا DC؛;
- آرایش هادیها در محل نصب SPD؛;
- سیستم TN-C، TN-S، TN-C-S، TT یا IT؛;
- موقعیت نسبت به محل تفکیک PEN و کلید جریان نشتی (RCD)؛;
- حالتهای مورد نیاز L-N، L-PE، N-PE، L-PEN و L-L؛;
- توپولوژی انتخابشده و نمودار مدار سازنده؛;
- طبقهبندی نوع ۱، نوع ۲، نوع ۳ یا ترکیبی؛;
یوسی,بالا,آیمپ,در,آیمکس, ، TOV و هر مورد قابل اعمال؛جریان دنباله (Ifi);- جریان اتصال کوتاه احتمالی و رفتار اتصال کوتاه اعلامشده برای SPD؛;
- فیوز یا کلید مینیاتوری پشتیبان مورد نیاز؛;
- مسیر اتصال و الزامات هادی؛;
- گواهی محصول قابل اعمال و قوانین ملی نصب.
تنها پس از تکمیل این چکلیست، طراح باید مدلهای محصول را با هم مقایسه کند. برای ارزیابی خانواده محصول، بررسی کنید طیف محصولات برقگیر (SPD) VIOX و نقشه تکخطی و دادههای سیستم را همراه با استعلام ارائه دهید.
سوالات متداول
عبارت 3P+N+PE به چه معناست؟
در یک سیستم الکتریکی، توصیف کابل یا کانکتور،, 3P+N+PE معمولاً به معنای سه هادی فاز، یک هادی نول و یک هادی ارت حفاظتی است. این عبارت معمولاً پنج هادی را توصیف میکند. این عبارت به تنهایی توپولوژی داخلی یک برقگیر (SPD) را مشخص نمیکند.
آیا 3P+N+PE در یک برقگیر (SPD) با 3+NPE یکسان است؟
خیر. 3P+N+PE معمولاً هادیهای موجود در سیستم را توصیف میکند. ۳+NPE یا 3+1 معمولاً سه مسیر حفاظتی فاز به نول (L-N) به اضافه یک المان حفاظتی نول به ارت (N-PE) را در داخل یک برقگیر (SPD) توصیف میکند. همیشه شماتیک محصول را بررسی کنید.
عبارت 1P+N+PE به چه معناست؟
این معمولاً به معنای یک فاز، یک نول و یک هادی حفاظتی زمین است. این توصیف یک مدار تکفاز سه سیمه معمولی است و لزوماً به معنای 1+1 توپولوژی SPD نیست.
SPD نوع 1+NPE چیست؟
الف ۱+NPE یا 1+1 SPD معمولاً شامل یک مسیر محدودکننده ولتاژ L-N و یک مسیر تخلیه N-PE است. فناوری دقیق، درجهبندیها و سیستمهای مجاز به محصول بستگی دارد.
SPD نوع 3+NPE چیست؟
الف ۳+NPE یا 3+1 SPD معمولاً شامل سه مسیر حفاظتی L-N و یک مسیر N-PE است. این پیکربندی اغلب به عنوان توپولوژی پایه برای کاربردهای مناسب سه فاز TN-S و TT، با رعایت قوانین دقیق شبکه و نصب، استفاده میشود.
آیا NPE به این معنی است که هادی زمین جریان عادی را حمل میکند؟
خیر. PE نباید جریان بار عادی را حمل کند. المان N-PE یک مسیر برای جریان ضربه در شرایط گذرا فراهم میکند و باید مطابق با طراحی اعلامشده و الزامات سیستم عمل کند.
آیا یک SPD مدل 3+1 همیشه بهتر از یک SPD مدل 3+0 است؟
خیر. آنها برای آرایشهای مختلف هادیها و سیستمهای اتصال زمین مناسب هستند. یک نقطه TN-C با هادی PEN معمولاً منجر به معماری 3+0 میشود، در حالی که سیستمی با هادیهای مجزای N و PE ممکن است به 3+1 یا توپولوژی مجاز دیگری نیاز داشته باشد.
آیا میتوانم یک SPD را فقط بر اساس تعداد پلها انتخاب کنم؟
خیر. تعداد پلها به طور کامل حالتهای حفاظتی، نوع (Type)، ولتاژ نامی، جریان تخلیه، رفتار در برابر اضافه ولتاژ موقت (TOV) یا هماهنگی اتصال کوتاه را مشخص نمیکند. نقشه فنی و دیتاشیت را بررسی کنید.
تفاوت بین توپولوژی SPD و نوع (Type) SPD چیست؟
توپولوژی نحوه اتصال عناصر حفاظتی بین L، N، PE یا PEN را توصیف میکند. نوع 1، نوع 2 و نوع 3 طبقهبندی آزمون و نقش کاربردی را توصیف میکنند. اینها ابعاد انتخاب مستقل از یکدیگر هستند.
نتيجه گيری
ایمنترین راه برای تفسیر 1P, ۱+NPE, 3P و ۳+NPE جدا کردن نمادگذاری هادیها از توپولوژی SPD است. 3P+N+PE معمولاً نشاندهنده وجود سه فاز، نول و ارت حفاظتی است. ۳+NPE یا 3+1 معمولاً نحوه آرایش چهار مسیر حفاظت در برابر اضافه ولتاژ را نشان میدهد.
هیچکدام از این برچسبها مشخصات فنی را کامل نمیکنند. انتخاب صحیح برقگیر (SPD) نیازمند دانستن ولتاژ سیستم، نوع سیستم زمین، پیکربندی N/PE/PEN، محل نصب، حالتهای حفاظتی، نوع SPD، مشخصات الکتریکی، حفاظت پشتیبان و دستورالعملهای سیمکشی سازنده است. در مواردی که اختصارات و نمودار مدار با هم مغایرت دارند، به نمودار مدار تأییدشده اعتماد کنید و پیش از نصب، درخواست شفافسازی نمایید.
