Un desconectador de servicio manual (MSD) es un dispositivo extraíble de alta tensión que crea un punto de aislamiento de servicio dentro de un vehículo eléctrico (EV), vehículo híbrido u otro sistema de baterías de alta tensión. Muchos MSD utilizan un mecanismo de dos etapas que abre el bucle de interbloqueo de alta tensión (HVIL) de baja tensión antes de que los contactos principales de alta tensión se separen físicamente.
Esa secuencia reduce la probabilidad de desconectar una carga bajo tensión, pero no convierte la extracción del MSD en un procedimiento de trabajo seguro completo. Un HVIL abierto, unos contactores abiertos o un enchufe de servicio retirado no prueban por sí mismos que todo conductor de alta tensión esté desenergizado. El personal capacitado debe seguir el procedimiento exacto del fabricante del vehículo o del sistema de baterías para el apagado, tiempo de espera, bloqueo, equipo de protección personal y verificación de tensión.
| Equivocada | Respuesta técnica |
|---|---|
| ¿Qué hace un MSD? | Abre una trayectoria de alta tensión definida dentro o alrededor del paquete de baterías para el aislamiento de servicio. |
| ¿Qué hace el HVIL? | Es un bucle de monitoreo de baja tensión que informa si los conectores y las cubiertas de alta tensión están cerrados correctamente. |
| ¿Contiene un fusible cada MSD? | No. Existen versiones con fusible y versiones tipo shunt (sin fusible). |
| ¿La extracción del MSD garantiza la ausencia de tensión? | No. Los contactores pueden fallar, los condensadores pueden retener carga y algunas secciones de la batería pueden permanecer energizadas. |
| ¿Se puede utilizar un procedimiento de extracción genérico? | El número de secuencia, el tiempo de descarga, los puntos de prueba y los pasos de reenergización son específicos del fabricante original (OEM) y del modelo. |
Significado de MSD y límites del sistema
En la documentación de vehículos eléctricos (EV), MSD generalmente significa desconector de servicio manual (Manual Service Disconnect). Otros nombres incluyen desconector de servicio, enchufe de servicio, conector de desconexión de servicio y desconector de servicio de batería. El término exacto varía, pero la función definitoria es una interrupción de operación manual orientada al servicio en un circuito de batería de alta tensión.
Un MSD no es automáticamente el mismo dispositivo que cualquier conector naranja de alta tensión, ni es lo mismo que un desconector de servicio eléctrico de un edificio. Las siguientes distinciones son importantes:
| Dispositivo | Función principal | Accionamiento normal | Límite importante. |
|---|---|---|---|
| Desconector de servicio manual | Crea una interrupción de servicio manual en la trayectoria de alta tensión (HV) del paquete de baterías | Persona capacitada, bajo un procedimiento del OEM | Puede estar protegido por fusible o puenteado; no es prueba de ausencia de tensión |
| Contactor principal de la batería | Conecta y desconecta la batería eléctricamente durante el funcionamiento del vehículo | Sistema de gestión de batería o de control del vehículo | Dispositivo de conmutación electromecánico; los contactos pueden soldarse o fallar |
| Interruptor de desconexión manual de batería | Proporciona una función de aislamiento de batería de accionamiento manual | Maneta, palanca o mecanismo rotativo | La arquitectura y los valores nominales difieren; puede no ser un conector de servicio de paquete de EV |
| Fusible | Interrumpe la sobrecorriente especificada bajo sus condiciones probadas | El elemento fusible responde a la corriente | No proporciona aislamiento manual rutinario |
| Desconectador pirotécnico | Abre una trayectoria de batería rápidamente tras un evento ordenado, como una colisión | Actuador pirotécnico de disparo eléctrico | Dispositivo de un solo uso; no es un seccionador de servicio rutinario |
Por lo tanto, el MSD es una parte de un unidad de desconexión de batería (BDU) o arquitectura de sistema de almacenamiento de energía recargable. Los contactores controlan el funcionamiento normal, los fusibles gestionan las condiciones de sobrecorriente especificadas, el HVIL supervisa la integridad del conector y el MSD crea una desconexión física deliberada para el servicio.
Para conocer la diferencia general entre colocar un interruptor manual de batería en el conductor positivo o en el negativo, consulte ¿Un interruptor de desconexión de batería va en positivo o negativo?. Esa decisión está relacionada, pero no sustituye a la arquitectura MSD específica del vehículo.
Cómo funciona un seccionador de servicio manual

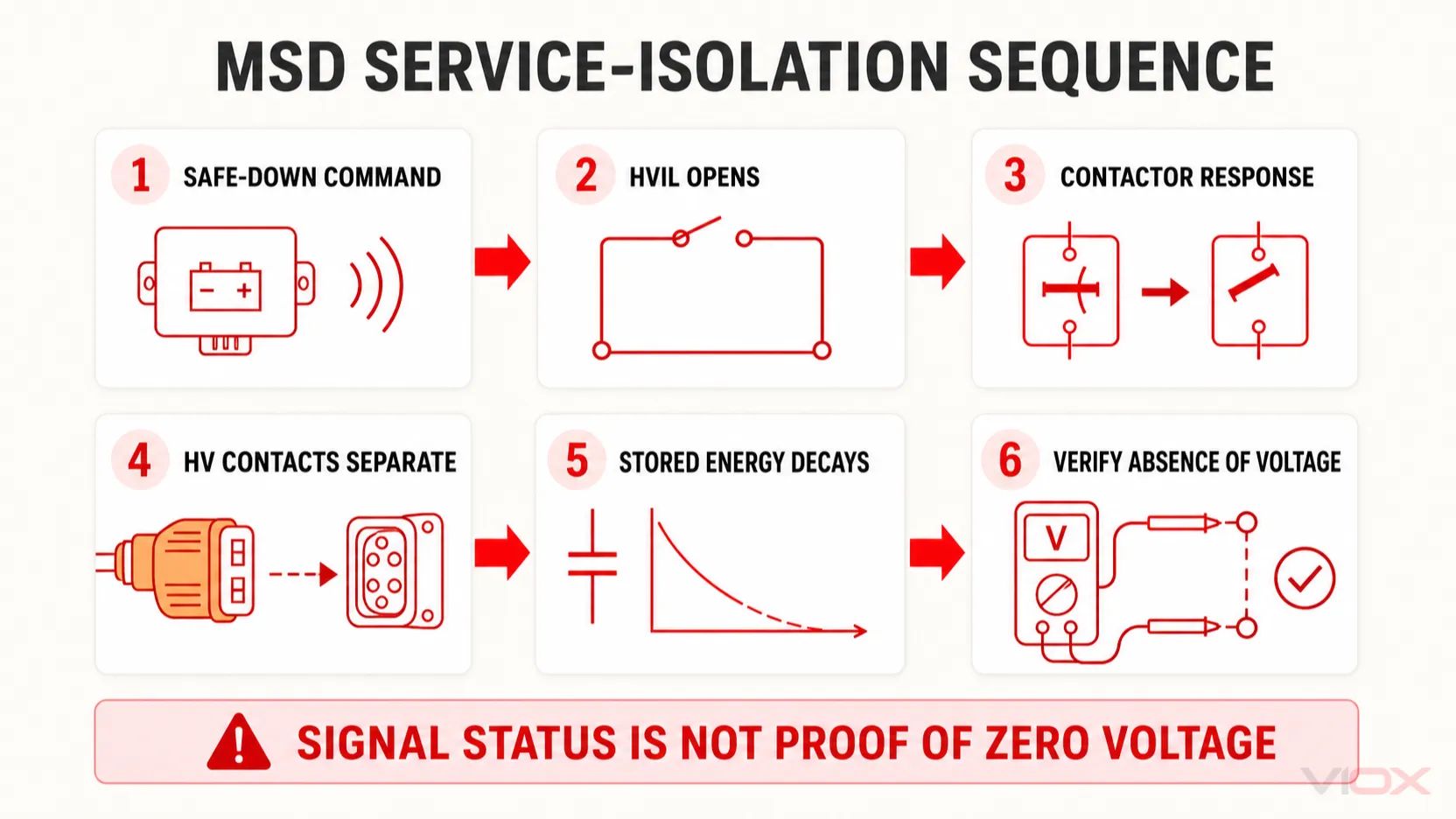

La forma más útil de entender un MSD es separar cinco eventos que a menudo se tratan incorrectamente como uno solo:
- el vehículo o el sistema de baterías entra en su estado de apagado seguro especificado;
- el mecanismo del MSD abre el circuito HVIL;
- el sistema de control detecta el enclavamiento abierto y gestiona los contactores principales según su diseño;
- los contactos principales de alta tensión del MSD se separan físicamente;
- la energía almacenada se disipa y se verifica la ausencia de tensión en los puntos prescritos.
Etapa 1: Se ordena al sistema pasar a un estado seguro
La secuencia de servicio aprobada normalmente comienza antes de que alguien opere el MSD. El controlador del vehículo o de la batería debe colocarse en el estado especificado por el fabricante para que las cargas de alta tensión no consuman corriente y se pueda ordenar la apertura de los contactores principales.
El método exacto no es universal. El estado de encendido, el modo de servicio, el aislamiento de la alimentación de baja tensión y la confirmación de diagnóstico difieren según el vehículo y la plataforma de la batería.
Etapa 2: El HVIL se abre antes de que los contactos de alta tensión se separen
Aptiv describe el HVIL como un bucle continuo de baja tensión que supervisa los conectores y componentes de alta tensión. En un MSD de dos etapas, el primer movimiento mecánico abre este circuito de supervisión antes de que los contactos de potencia principales se desconecten.
El sistema de control puede entonces detectar que la conexión de servicio se está abriendo y responder de acuerdo con el diseño del sistema. El AMP+ MSD de TE Connectivity, por ejemplo, utiliza una palanca de dos etapas que abre el HVIL antes de separar los contactos de alta tensión.
El HVIL es una función de señalización y supervisión. Por sí mismo no interrumpe cientos de amperios de corriente de batería y no confirma de forma independiente que los contactos del contactor se hayan abierto.
Etapa 3: Los contactores principales cambian el estado de funcionamiento
En una arquitectura típica, el sistema de gestión de la batería o el sistema de control del vehículo responde al estado del enclavamiento abriendo los contactores principales positivo y negativo. Esto tiene como objetivo eliminar la corriente de carga del bus de alta tensión aguas abajo antes de que los contactos de potencia del MSD se separen.
Sin embargo, una orden de control no es una prueba física. Un contactor puede soldarse, un circuito de retroalimentación puede fallar o un sistema puede estar configurado de forma diferente. La secuencia del MSD reduce el riesgo solo cuando la arquitectura completa y los controles de diagnóstico funcionan según lo previsto.
Etapa 4: El MSD crea una interrupción física
Un mayor movimiento de la palanca separa los contactos de alta tensión del MSD. Dependiendo de la arquitectura del paquete, dicha interrupción puede dividir el banco de celdas en secciones de menor tensión, abrir un polo de la batería o desconectar una trayectoria externa del paquete.
Los conductores en uno o ambos lados pueden permanecer energizados con respecto a otros conductores o al chasis. Por lo tanto, la frase “batería desconectada” debe vincularse a un límite de circuito definido y no interpretarse como que el paquete completo es eléctricamente inofensivo.
Etapa 5: La energía almacenada debe descargarse y la tensión debe verificarse
Los inversores, cargadores de a bordo, condensadores de enlace de DC, filtros y otros componentes de electrónica de potencia pueden retener energía peligrosa después de que los contactores se abran. Los subconjuntos de batería aguas arriba de la desconexión de servicio también siguen siendo fuentes de energía.
El tiempo de espera requerido y los puntos de prueba provienen de la información de servicio del OEM, no de una regla universal. La norma ISO 6469-3:2021 aborda la seguridad eléctrica para circuitos de clase de tensión B en vehículos de carretera propulsados eléctricamente, pero su alcance oficial establece explícitamente que no proporciona información de seguridad integral para el personal de fabricación, mantenimiento y reparación. El procedimiento de reparación aún requiere la autoridad del OEM aplicable y las prácticas de personal cualificado.

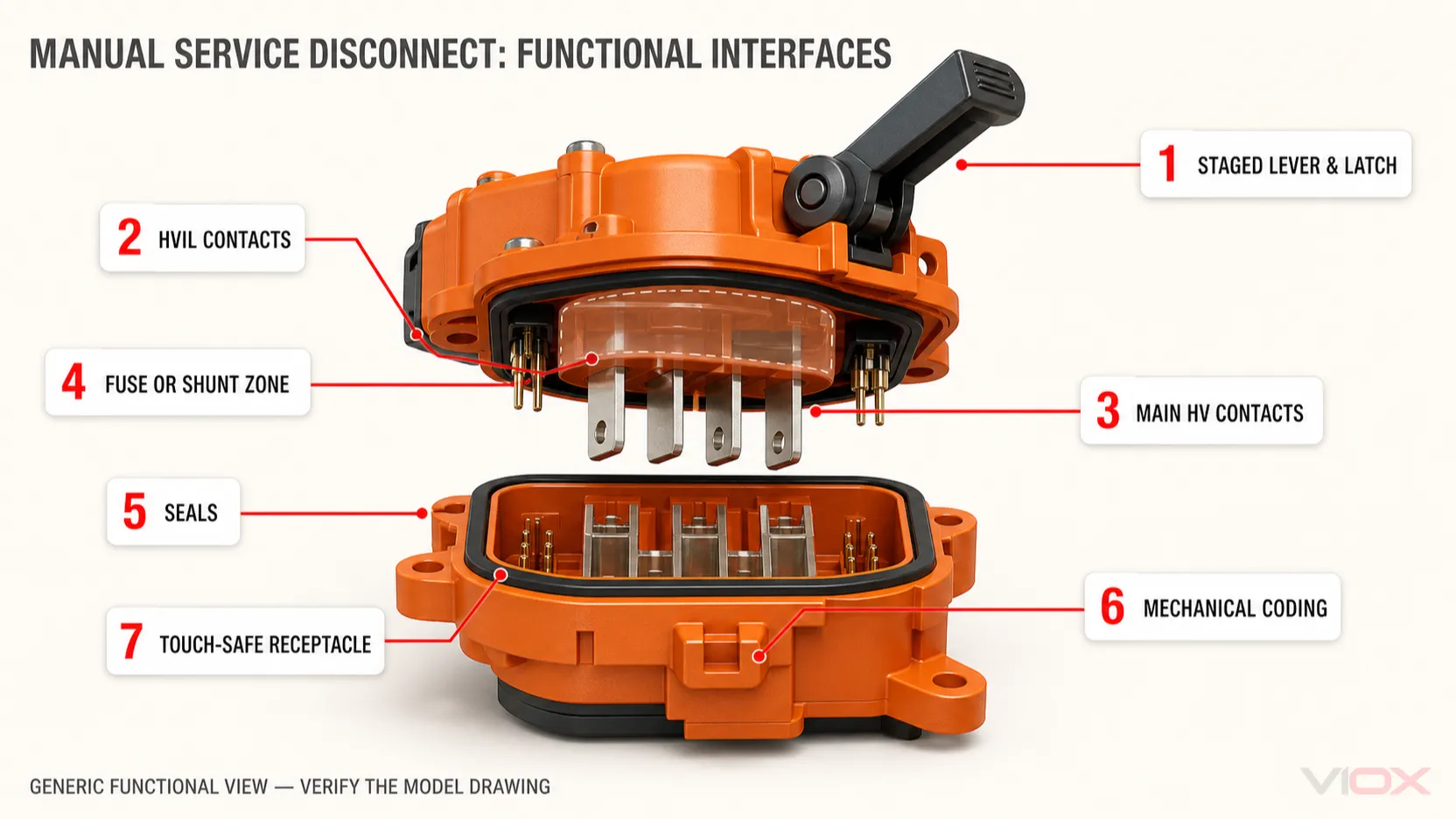

Dentro de un MSD: Componentes e interfaces de seguridad
Un MSD puede parecer un conector naranja grande, pero sus interfaces mecánicas y eléctricas realizan tareas diferentes.
| Componente | Función | Qué debe verificarse |
|---|---|---|
| Palanca y pestillo | Controla el acoplamiento y desacoplamiento escalonado | Recorrido completo, secuencia de bloqueo, daños y funcionamiento correcto |
| Contactos HVIL | Abren antes que los contactos principales de alta tensión en un diseño escalonado | Disposición del circuito, secuencia de temporización y lógica del controlador |
| Contactos principales de alta tensión | Transportan la corriente de la batería y crean la desconexión de servicio | Tensión, corriente continua, aumento de temperatura y estado de los contactos |
| Fusible o derivación | Proporciona protección contra sobrecorriente o un enlace conductor sólido | Configuración exacta, clase/valor nominal del fusible y coordinación del sistema |
| Toma de corriente y protección contra contacto | Soporta los contactos y limita el acceso a las partes bajo tensión | Protección en estado conectado y desconectado especificada para el producto exacto |
| Sellos | Limite el ingreso de agua y contaminantes | Condición IP de acoplado/desacoplado, daños en la junta y entorno |
| Codificación mecánica | Evita el acoplamiento de una variante incorrecta | Compatibilidad de llave, color y número de pieza |
| Bornes e interfaces de barras colectoras | Conecte el MSD a los conductores del paquete o a las barras colectoras | Tamaño del espárrago, par de apriete, chapado, geometría del conductor e instrucciones de montaje |
Una carcasa de color naranja es una convención visual útil, no una clasificación eléctrica. Del mismo modo, “protegido contra contacto” no significa que se permita el trabajo por parte de personal no capacitado; se refiere a una condición de accesibilidad definida bajo un marco de prueba y un estado del producto establecidos.
MSD con fusible frente a MSD con derivación
Los MSD están disponibles comúnmente en dos familias de arquitectura.
Desconectador de servicio manual con fusible
Un MSD con fusible coloca un fusible de alta tensión en el enchufe extraíble o en la ruta de servicio. Combina una desconexión de servicio con una interrupción de sobrecorriente especificada, lo que reduce el número de interfaces independientes de alta corriente en algunas disposiciones de paquetes.
El fusible debe coordinarse con la corriente de falla prospectiva de la batería, la tensión, el ciclo de interrupción de DC, la protección de los conductores, los contactores y el equipo aguas abajo. El valor en amperios del fusible no es lo mismo que la capacidad de corriente continua del MSD. Un fabricante puede publicar una clasificación máxima de fusible mientras especifica la corriente continua por separado bajo una condición ambiental definida.
Si la selección del fusible es parte de la tarea de diseño, utilice la curva completa del dispositivo y el estudio de fallas en lugar de seleccionar solo por la corriente nominal. El Guía de selección y tipos de fusibles eléctricos explica las variables más amplias de los fusibles.
MSD con shunt o sin fusible
Un MSD con shunt reemplaza el fusible integrado por un enlace conductor. La protección contra sobrecorriente se proporciona entonces en otra parte del sistema eléctrico de la batería. Esto puede adaptarse a arquitecturas con un fusible de paquete separado o un dispositivo de protección pirotécnico.
Una versión con shunt no debe sustituirse por una versión con fusible simplemente porque la carcasa encaje. Hacerlo puede eliminar la función de protección en la que se basa el diseño original del paquete. Por el contrario, insertar un fusible en un sistema diseñado en torno a un shunt cambia la caída de tensión, la generación de calor, la coordinación y las piezas de repuesto.
| Pregunta de selección | MSD con fusible | MSD con shunt |
|---|---|---|
| Contiene elemento de sobrecorriente | Sí, para la configuración de fusible especificada | No; utiliza un enlace conductor |
| Requiere protección de paquete independiente | Depende de la arquitectura y la coordinación | Normalmente sí |
| Límites de tensión y corriente | Definido para el conjunto con fusible y el fusible | Definido para el conjunto de derivación |
| Verificación principal | Calibre del fusible, capacidad de ruptura en DC y coordinación | Protección externa y capacidad térmica/de corriente de derivación |
| Intercambiable con el otro tipo | No se permite ninguna suposición | No se permite ninguna suposición |
Dónde se ubica el MSD en el paquete de baterías
La ubicación del MSD cambia lo que queda aislado y lo que permanece energizado.
Corte de servicio en el bus positivo o negativo
Un MSD puede abrir un polo de la batería entre el conjunto de celdas y la ruta de distribución de alta tensión externa. Esto interrumpe un conductor pero no divide la tensión interna del conjunto. Las secciones internas del paquete pueden permanecer a pleno potencial una respecto a la otra.
Desconectador de servicio en la parte media del paquete
Un MSD en la parte media del paquete divide un conjunto de celdas en serie en dos secciones. Esto puede reducir la tensión presente a través de límites de servicio seleccionados después de retirar el conector, dependiendo de la topología exacta.
La ubicación en la parte central del paquete no elimina todo el voltaje peligroso. Cada sección sigue almacenando energía, y la medición con respecto al chasis o entre puntos no previstos puede producir un resultado diferente al voltaje dividido esperado.
Desconexión entre paquetes o secciones de módulos
Algunas plataformas utilizan una desconexión de servicio entre subpaquetes de baterías o en una interfaz de distribución de alto voltaje. El plano de ingeniería debe definir el límite de aislamiento. La apariencia del producto por sí sola no puede revelar qué conductores permanecen bajo tensión.

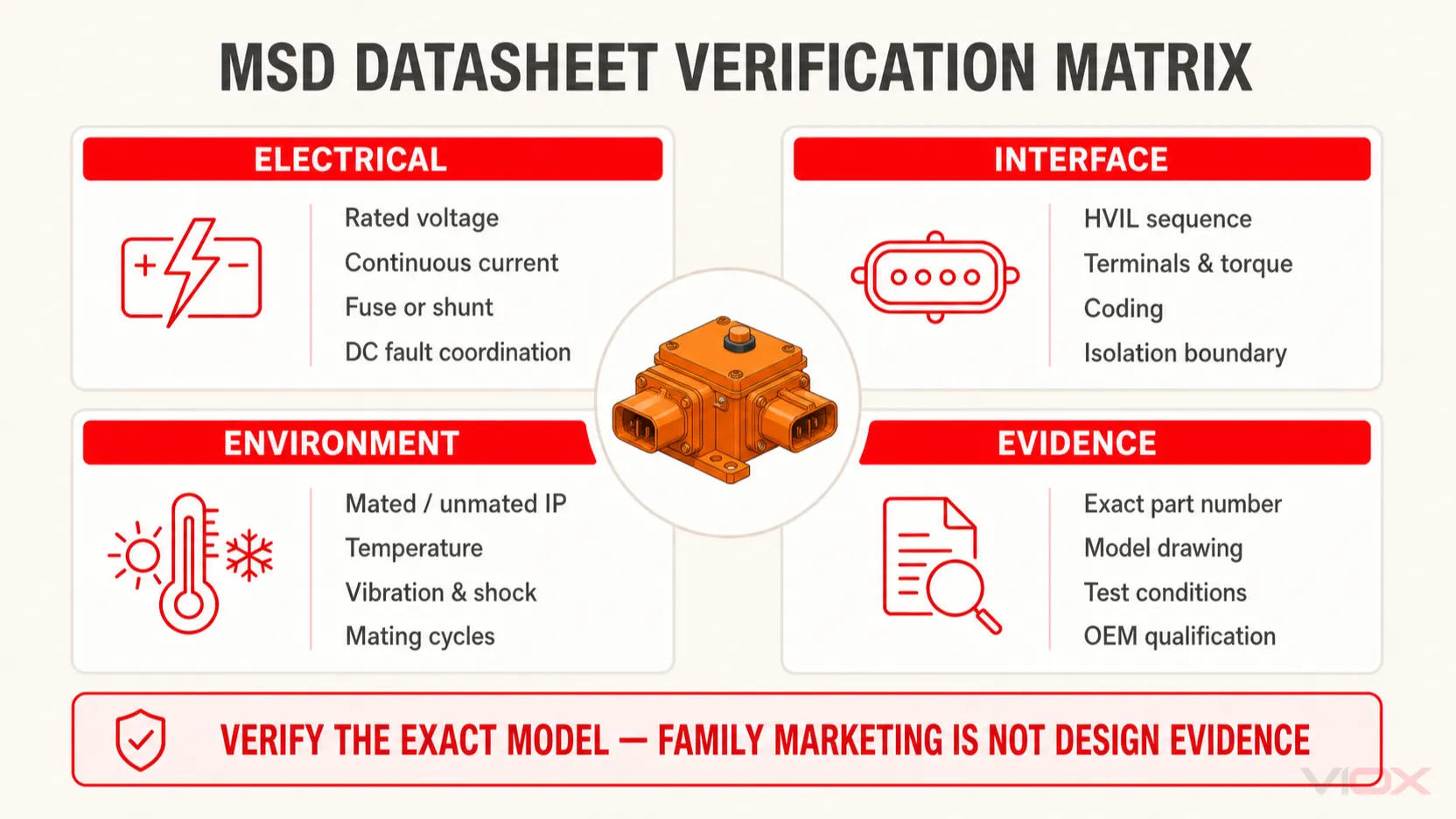

Cómo leer las clasificaciones y hojas de datos de MSD
No copie el valor de voltaje, fusible o protección contra ingreso de un competidor en un nuevo diseño. Solicite el plano exacto del producto, la evidencia de calificación y las instrucciones de instalación.
| Campo de datos | Cuestión de diseño | Error común de especificación |
|---|---|---|
| Tensión nominal | ¿La versión con fusible o con shunt está clasificada para el voltaje máximo del paquete y el servicio en DC? | Aplicación de una tensión de versión shunt a una versión con fusible |
| Corriente continua | ¿Bajo qué temperatura ambiente, tamaño de cable/barra colectora y condiciones térmicas se declara? | Tratar el amperaje nominal del fusible como corriente nominal continua |
| Tipo y valor nominal del fusible | ¿Qué serie de fusible, curva, capacidad de ruptura en DC y coordinación se aplican? | Elegir solo por amperios |
| Disposición HVIL | ¿Cuántos circuitos de enclavamiento, qué secuencia de contactos y qué diagnósticos del controlador se utilizan? | Asumir un bucle abierto demuestra contactores abiertos |
| Resistencia de contacto y aumento de temperatura | ¿Cuáles son los límites iniciales y las condiciones de validación? | Ignorar el calentamiento y el envejecimiento de la interfaz |
| IP y protección contra contacto | ¿La clasificación se aplica acoplado, desacoplado, tapado o bajo otra condición definida? | Citar un código IP para cada estado |
| Temperatura de funcionamiento y almacenamiento | ¿Qué rango se aplica al conjunto completo y al fusible? | Combinación de límites de almacenamiento y límites de operación con carga |
| Ciclos de acoplamiento | ¿El MSD está destinado únicamente para emergencias, servicio periódico o uso en producción? | Uso como conector de conmutación frecuente |
| Bornes y par de apriete | ¿Qué espárrago, conductor, revestimiento, apilamiento de juntas y procedimiento de par de apriete se aplican? | Reutilización de un valor de par de apriete de otro modelo |
| Codificación y color | ¿Qué chaveta evita que se acoplen variantes de tensión/corriente incorrectas? | Tratar el color como una identificación suficiente de la pieza |
| Marco de cualificación | ¿Qué evidencia de USCAR, ISO, IEC, OEM u otra se aplica a la pieza exacta? | Tratar la comercialización a nivel de familia como certificación de modelo |
Ejemplo: por qué los valores publicados de una familia deben permanecer específicos para cada modelo
TE Connectivity publica una familia AMP+ MSD con palanca de dos etapas, HVIL interno, versiones con fusible y con puente, y límites eléctricos dependientes del modelo. Su página de producto actual distingue una versión con fusible de 450 VDC de una versión con puente de 1000 VDC y establece que la capacidad de corriente depende de la selección del fusible, con una condición de corriente continua máxima para la familia.
Esos valores ilustran por qué el sufijo y la arquitectura son importantes. No deben generalizarse a todos los MSD ni siquiera a todos los productos en la misma carcasa visual. Utilice el dibujo del modelo actual y la hoja de datos en el momento de la especificación.
Límite de servicio seguro: qué puede y qué no puede decirle esta guía
Este artículo explica el comportamiento del sistema; no es un procedimiento de reparación de vehículos. El servicio de alta tensión requiere formación, equipo de prueba adecuado e instrucciones exactas del OEM.
Como mínimo, el procedimiento controlado debe definir:
- cómo se coloca el vehículo o sistema de batería específico en un estado de seguridad;
- qué suministros de baja tensión o circuitos de control se desactivan;
- el método exacto de liberación y anti-reinserción del MSD;
- el tiempo de espera de descarga requerido;
- el instrumento de prueba de tensión y el método de verificación aprobados;
- los puntos de prueba prescritos y el resultado aceptable;
- el equipo de protección personal y los controles del área de trabajo;
- cómo se vuelve a ensamblar, inspeccionar y energizar de forma segura el paquete.
No publique ni siga una instrucción universal como “espere un minuto” o “levante la palanca a 45 grados”. Esos valores pueden ser correctos para un modelo e inseguros para otro.
La retirada del MSD puede dejar tensión peligrosa:
- dentro de cada sección de la batería;
- aguas arriba de la desconexión de servicio;
- en condensadores aguas abajo de los contactores principales;
- en un circuito afectado por contactos soldados o fallos de cableado;
- en derivaciones auxiliares de alta tensión fuera del límite asumido.
Modos de fallo en el diseño y la inspección
MSD retirado mientras sigue circulando corriente
Si la secuencia de control, los contactores o el procedimiento del operador fallan, los contactos del MSD pueden separarse bajo carga. Los arcos de DC no se benefician de los cruces por cero naturales de la corriente AC. El dispositivo no debe tratarse como un interruptor de corte en carga rutinario a menos que su documentación exacta permita dicha función.
El HVIL se abre pero el contactor principal no
Un contactor soldado, un fallo de control o una suposición de retroalimentación incorrecta pueden dejar energizado el bus aguas abajo. Por este motivo, la secuencia requiere la verificación de tensión en lugar de confiar únicamente en una indicación del tablero.
Se desarrolla una alta resistencia de contacto en la interfaz del MSD
Un enclavamiento incompleto, la contaminación, la fuerza de contacto reducida, el revestimiento dañado, las uniones de barras colectoras flojas o la operación repetida pueden aumentar la resistencia y el aumento de temperatura. Inspeccione en busca de decoloración, deformación, olor, sellos dañados y calentamiento anormal del borne de acuerdo con los criterios del OEM.
Se ha instalado un inserto de fusible o derivación incorrecto
La similitud mecánica no establece la equivalencia eléctrica. Verifique el número de pieza completo, la codificación, la configuración del fusible, el voltaje, la corriente y la evidencia de calificación. Nunca omita una característica de rechazo o codificación.
Se asume protección contra la humedad en el estado desconectado
Una declaración de protección contra el ingreso puede diferir entre las condiciones de conexión y desconexión. Un enchufe retirado puede dejar expuesto un receptáculo que requiere una tapa aprobada o un entorno controlado.
Lista de verificación de especificaciones del MSD
Para una revisión de ingeniería o RFQ, proporcione:
- tensión de batería máxima y nominal;
- corriente continua y condiciones límite térmicas completas;
- corriente de cortocircuito esperada y arquitectura de protección requerida;
- configuración con fusible o shunt;
- serie del fusible, corriente, tensión, capacidad de ruptura en DC y datos de coordinación;
- disposición de contactos HVIL y requisitos de secuenciación;
- ubicación del paquete y límite de aislamiento previsto;
- geometría del borne y de la barra colectora;
- requisitos de protección contra el contacto y el ingreso en estado acoplado y desacoplado;
- temperatura de funcionamiento y almacenamiento;
- requisitos de vibración, choque, químicos y ambientales;
- requisitos de ciclos de acoplamiento y frecuencia de servicio;
- necesidades de codificación mecánica, aseguramiento de la posición del conector y anti-reinserción;
- evidencia de calificación de mercado y OEM aplicable.
El adyacente Guía de conectores para almacenamiento de energía explica las interfaces de conectores de batería de alta corriente más amplias. Un MSD debe especificarse siempre como un componente de seguridad y servicio dedicado en lugar de como un conector genérico seleccionado únicamente por voltaje y amperaje.
Preguntas Frecuentes
¿Qué es un MSD en una batería de vehículo eléctrico?
MSD significa Manual Service Disconnect (desconectador de servicio manual). Es un dispositivo de alto voltaje extraíble que crea una interrupción de servicio definida en el circuito de la batería del vehículo eléctrico o híbrido. Dependiendo de la arquitectura, también puede contener un fusible.
¿Un MSD desconecta tanto los conductores positivos como los negativos?
No necesariamente. Algunos diseños abren un polo de la batería, mientras que los diseños de paquete intermedio dividen la pila de celdas en serie. El esquema determina el límite de aislamiento y qué conductores permanecen energizados.
¿Es el HVIL lo mismo que el circuito de alto voltaje?
No. El HVIL es normalmente un bucle de monitoreo de bajo voltaje que se enruta a través de conectores y cubiertas de alto voltaje. Señala la integridad de la conexión al controlador; no transporta ni interrumpe directamente la corriente de tracción.
¿Se puede extraer un MSD en caso de emergencia?
Solo de acuerdo con las instrucciones de emergencia y servicio del fabricante del vehículo o de la batería. La accesibilidad no hace que un MSD sea seguro para una operación sin capacitación o bajo tensión.
¿Es un MSD con fusible intercambiable con un MSD de derivación (shunt)?
No se debe asumir una intercambiabilidad general. Reemplazar un MSD con fusible por uno de derivación puede eliminar la protección contra sobrecorriente requerida, mientras que añadir un fusible a una arquitectura de derivación puede alterar la coordinación y el rendimiento térmico.
Fuentes técnicas
- TE Connectivity, AMP+ Manual Service Disconnect
- TE Connectivity, hoja de datos técnica del AMP+ Manual Service Disconnect
- Aptiv, ¿Qué es HVIL?
- ISO 6469-3:2021, Vehículos de carretera propulsados eléctricamente – Seguridad eléctrica
La norma ISO 6469-3 proporciona un marco de seguridad eléctrica para vehículos, pero explícitamente no suministra información de seguridad integral para el personal de fabricación, mantenimiento y reparación. Utilice siempre la documentación de servicio del OEM aplicable para las decisiones de procedimiento.
