Introducción: Más allá de la corriente nominal indicada
En el mundo de la construcción de paneles industriales, persiste una idea errónea peligrosa: que la selección de un interruptor automático comienza y termina con la corriente nominal (Yon). Esta simplificación excesiva es la principal causa de “disparos intempestivos” durante la puesta en marcha y, lo que es más catastrófico, de fallos en los aparatos de conexión durante condiciones de fallo reales.
Un interruptor de 100 A no siempre es un interruptor de 100 A. Si se coloca dentro de un envolvente IP54 a 50 °C, junto a un variador de frecuencia (VFD), es posible que ese dispositivo solo pueda transportar de forma segura 85 A. Si se conecta a un motor de alta inductancia, podría dispararse inmediatamente al arrancar, a pesar de estar “correctamente dimensionado”.”

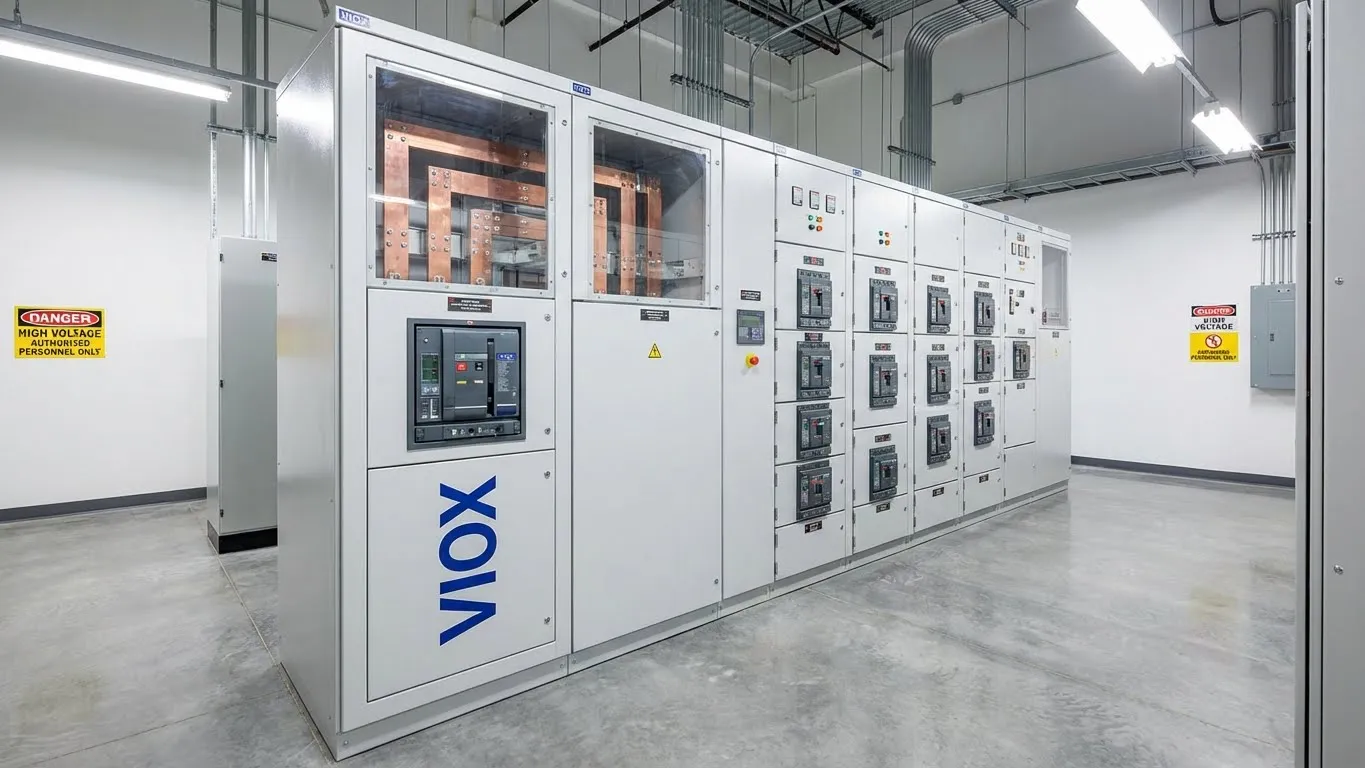

En VIOX Eléctrico, diseñamos nuestros dispositivos de protección según las IEC 60947-2 normas, diseñadas para las rigurosas exigencias de las aplicaciones industriales. Esta guía proporciona un marco estandarizado de 5 pasos para ir más allá de las clasificaciones de amperaje básicas y garantizar que sus diseños sean seguros, conformes y duraderos.
Paso 1: Definir la categoría de aplicación (análisis cualitativo)
Antes de consultar una hoja de datos, debe definir el perfil de carga. Las diferentes aplicaciones ejercen diferentes tensiones térmicas y magnéticas en los dispositivos de protección.
1. Cargas de motor (alta corriente de arranque)
Los motores son cargas inductivas con altas corrientes de arranque (normalmente de 6 a 10 veces Yon). Un interruptor termomagnético estándar con una curva de disparo genérica probablemente se dispare durante la fase de aceleración del motor.
- Solución: Utilice Interruptores automáticos de protección de motor (MPCB) o MCB con curvas de tipo D (disparo magnético de 10 a 14 veces).
- Información de VIOX: Para una seguridad integral del motor, lea nuestra guía sobre Interruptores automáticos de protección de motor: La guía definitiva.
2. Infraestructura de carga de vehículos eléctricos (carga continua)
Los cargadores de vehículos eléctricos se clasifican como “cargas continuas”. A diferencia de una máquina de soldar que se enciende y se apaga cíclicamente, un cargador de vehículos eléctricos puede funcionar a plena capacidad durante horas.
- La regla de reducción de la capacidad nominal: Según las normas de seguridad, generalmente no se puede cargar un interruptor por encima del 80 % de su capacidad nominal para cargas continuas. Un cargador de 40 A requiere un interruptor de 50 A.
- Protección contra fugas: Los RCD de tipo AC estándar se ven cegados por las fugas de CC de las baterías de los vehículos eléctricos. Debe utilizar Tipo B o Tipo EV protección.
- Recurso: Consulte nuestra Guía de protección de carga de vehículos eléctricos comerciales.
3. Almacenamiento de energía (BESS) y sistemas de CC
Los sistemas de almacenamiento de energía con baterías (BESS) presentan dos desafíos únicos: altas corrientes de cortocircuito de CC y baja impedancia del sistema. Los interruptores de CA estándar no pueden extinguir los arcos de CC de forma eficaz, lo que provoca la soldadura de los contactos y el fuego.
- Requisito: Utilice MCCB de CC o interruptores automáticos de bastidor abierto (ACB) diseñados específicamente con cámaras de extinción de arco no polarizadas si el flujo de corriente es bidireccional.
- Análisis en profundidad: Comprenda los riesgos en Por qué los interruptores de CC estándar fallan en los BESS.
Tabla 1: Matriz de selección del perfil de carga
| Tipo De Carga | Corriente De Irrupción | Estrés térmico | Curva/dispositivo recomendado | Requisito crítico |
|---|---|---|---|---|
| Resistivo (calentadores) | 1x Yon | Moderado | Curva B o C | Enfoque en la protección del cable |
| Inductivo (motores) | 8-12x Yon | Alto (arranque) | Curva D / MPCB | Sensibilidad a la pérdida de fase necesaria |
| Carga de vehículos eléctricos | 1x Yon | Extremo (continuo) | Curva C | Factor de reducción de la capacidad nominal del 80 % aplicado |
| Electrónica/PLC | Baja | Baja | Curva B | Disparo magnético rápido para proteger las PCB sensibles |
Paso 2: Determinar la tensión y los polos del sistema (arquitectura)
Una vez definida la carga, la arquitectura del sistema dicta la configuración física del dispositivo.
Tensiones nominales de CA frente a CC
Los constructores de paneles a menudo confunden la tensión de aislamiento (Ui) con la tensión de funcionamiento (Ue).
- Solar/FV: Los sistemas han pasado de 600 V a 1000 V y ahora a 1500 V CC. Un interruptor automático clasificado para 1000 V se producirá un arco eléctrico en un sistema de 1500 V.
- Recurso: Consulte nuestro análisis sobre Tensiones nominales de la caja combinadora solar.
Sistemas de puesta a tierra (3P frente a 3P+N frente a 4P)
La decisión de interrumpir el conductor neutro depende de su esquema de puesta a tierra (TN-S, TN-C, TT).
- TN-C: Nunca interrumpa el conductor PEN (use 3P).
- TN-S / TT: El neutro a menudo debe ser interrumpido/aislado para evitar bucles de potencial o peligros durante el mantenimiento (use 4P).
- Recurso: Para una selección adecuada de polos en los conmutadores de transferencia, consulte Dónde usar interruptores automáticos SP, TP, TPN y 4P.
Paso 3: Calcule la corriente de funcionamiento real (Derating cuantitativo)
Aquí es donde ocurren el 80% de los errores de diseño. El Corriente nominal (Yon) ) se prueba al aire libre a 30°C o 40°C. Sin embargo, es probable que su interruptor automático esté dentro de un gabinete abarrotado a 55°C.
La fórmula de la corriente real
Debe calcular la corriente permitida (Yoreal) utilizando coeficientes de reducción de potencia:
Yoreal = In × Kt (Temperatura) × Ka (Altitud) × Kg (Agrupamiento)
- Temperatura (Kt): A medida que aumenta la temperatura ambiente, la tira bimetálica se dobla antes. Un interruptor automático de 100 A a 60 °C podría actuar normalmente como un interruptor automático de 80 A.

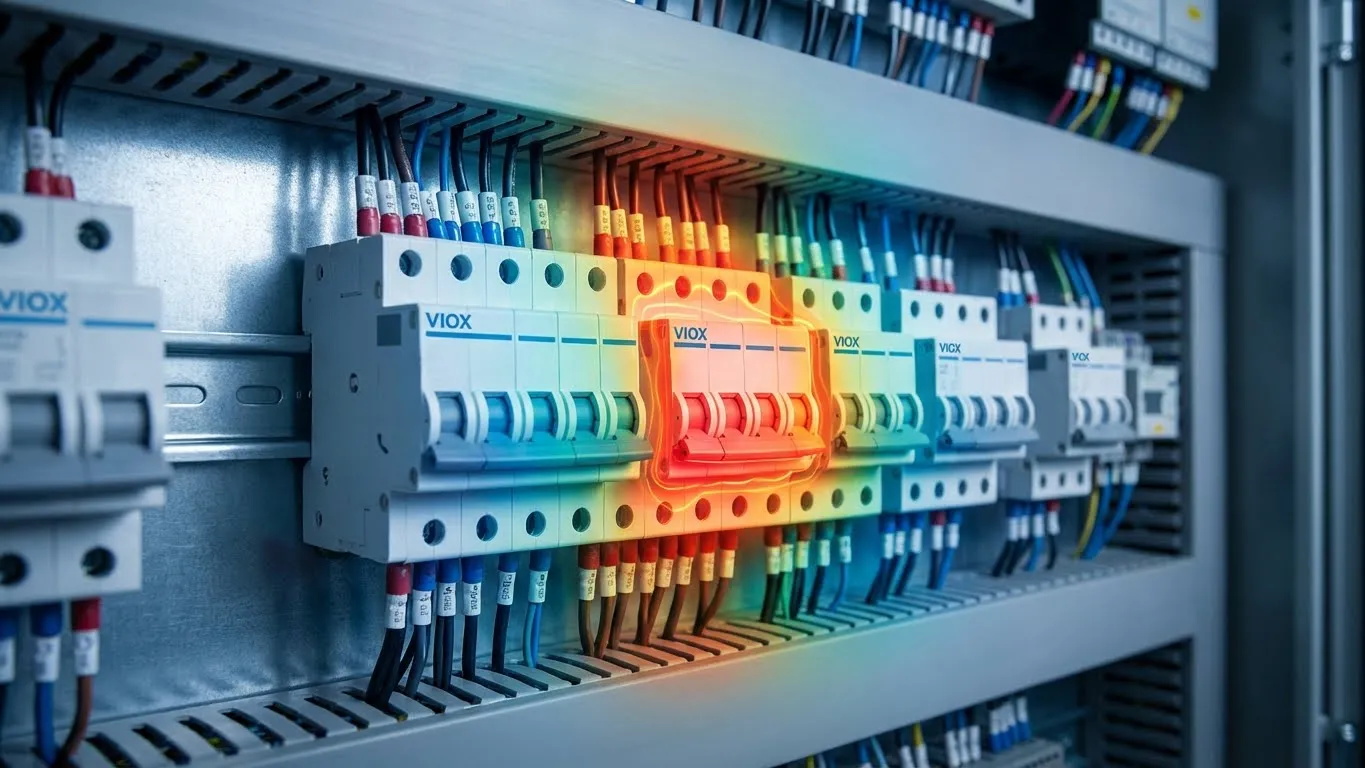

- Agrupamiento (Kg): Cuando los interruptores automáticos se montan uno al lado del otro en un carril DIN, se calientan entre sí.
- N=2-3 interruptores automáticos: Kg ≈ 0.9
- N=6-9 interruptores automáticos: Kg ≈ 0.7
- Altitud (Ka): Por encima de los 2000 m, la densidad del aire disminuye, lo que reduce la refrigeración y la rigidez dieléctrica.
Ventaja VIOX: Los interruptores automáticos VIOX están calibrados para minimizar las pérdidas por reducción de potencia. Sin embargo, la física sigue aplicándose.
Recurso: Utilice nuestros datos para calcular los coeficientes: Reducción de potencia eléctrica: factores de temperatura, altitud y agrupamiento.
Para las clasificaciones de los conjuntos de aparamenta, comprenda también la diferencia entre la corriente nominal y la clasificación del conjunto en nuestra guía: Clasificaciones de corriente de la aparamenta: InA vs Inc vs RDF.
Paso 4: Maneje la corriente de falla (seguridad y capacidad de ruptura)
Asegurarse de que el interruptor automático transporte la carga es el paso 3; asegurarse de que explote de forma segura durante un cortocircuito es el paso 4.

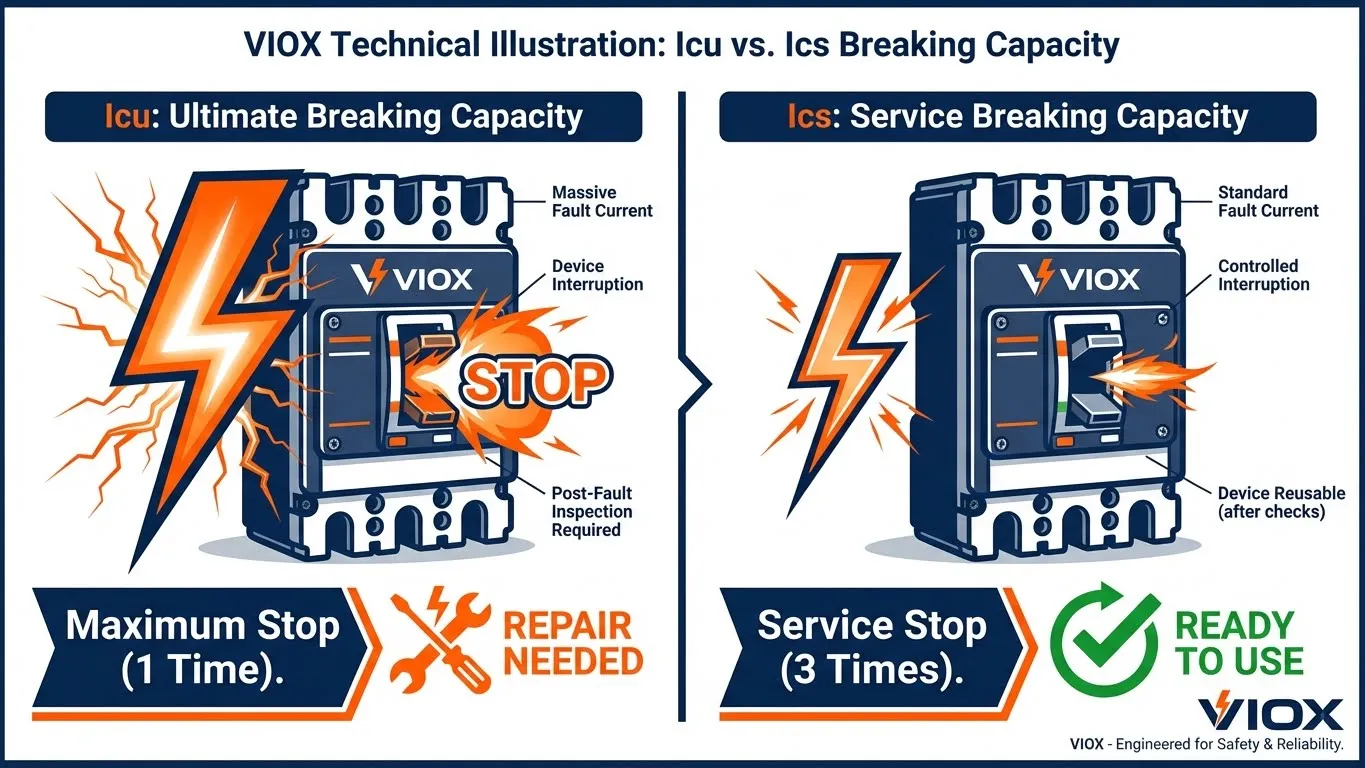

Yocu vs. Yocs: La distinción crítica
- Yocu (Capacidad de ruptura final): La corriente máxima que el interruptor automático puede interrumpir una vez. Es posible que no se pueda utilizar después.
- Yocs (Capacidad de ruptura de servicio): La corriente que el interruptor automático puede interrumpir repetidamente y permanecer en servicio.
Para paneles industriales de misión crítica (hospitales, centros de datos, marítimos), VIOX recomienda especificar Yocs = 100% Yocu. No querrá reemplazar un interruptor automático principal después de una sola falla.
Protección de respaldo
Si la corriente de cortocircuito prospectiva (Yosc) en el punto de instalación es de 50 kA, pero usar un MCCB de 50 kA es demasiado caro, puede usar una Protección de respaldo estrategia. Esto implica colocar un fusible de alta capacidad aguas arriba.
- Recurso: Aprenda cuándo usar fusibles para altas corrientes de falla en nuestra Guía de fusibles de alta capacidad de ruptura.
Tabla 2: Recomendaciones de capacidad de ruptura IEC 60947-2
| Aplicación | Recomendado Yocu (Típico) | Recomendado Yocs Proporción | ¿Por qué? |
|---|---|---|---|
| Residencial (Final) | 6 kA | 50-75% | Las fallas son raras y de baja energía. |
| Edificio comercial | 10 – 25 kA | 75% | Equilibrio entre costo y continuidad. |
| Industrial / Marítimo | 35 – 100 kA | 100% | El tiempo de inactividad es inaceptable; el interruptor debe sobrevivir. |
| BESS / Almacenamiento de CC | 25 – 50 kA | 100% | Alto riesgo de incendio si el arco no está contenido. |
Análisis en profundidad: Comprender las clasificaciones es vital. Leer Clasificaciones de los interruptores automáticos: Icu, Ics, Icw, Icm.
Paso 5: Coordinación y selectividad (fiabilidad del sistema)
El objetivo de un panel bien diseñado es Selectividad: cuando se produce un fallo, solo debe dispararse el dispositivo directamente aguas arriba del fallo. El alimentador principal debe permanecer cerrado para mantener alimentado el resto de la instalación.
Técnicas para la selectividad
- Discriminación de amperaje: Clasificación del interruptor automático aguas arriba > 2 veces la clasificación del interruptor automático aguas abajo (básico).
- Discriminación de tiempo: Uso de interruptores automáticos de categoría B (ACB o MCCB de gama alta) con una corriente soportada de corta duración (Yocw). Efectivamente, le dice al interruptor automático principal: “Espere 300 ms antes de dispararse para ver si el pequeño lo maneja primero”.”
Tabla 3: Comparación de métodos de selectividad
| Método | Mecanismo | Pros | Contras | Lo mejor para… | La aplicación |
|---|---|---|---|---|---|
| Corriente (amperaje) | Diferencia en los umbrales de disparo (Yor) | Simple, de bajo costo | Mala selectividad con altas corrientes de fallo | Circuitos de distribución final | Baja |
| Tiempo (cronométrico) | Ajustes de retardo de tiempo (t_{sd}) | Buena fiabilidad para los interruptores automáticos de categoría B | Alta tensión térmica en el sistema durante el retardo | Distribución principal / Alimentadores | Medio |
| Lógica (selectiva de zona) | Señal de cable de comunicación | Más rápido; Selectividad total; Baja tensión | Cableado complejo; Mayor costo | Energía crítica / Centros de datos | Alta |
| Energía | Limitación de la energía del arco (Yo2t) | Eficaz para interruptores automáticos compactos | Se requieren tablas específicas del fabricante | Paneles de alta densidad | Medio |
Pruebas del sistema VIOX: Proporcionamos tablas de selectividad que garantizan que los ACB y MCCB de VIOX se coordinen perfectamente.
Recurso: Domine este tema complejo con nuestra Guía de coordinación de ATS e interruptores automáticos.
Conclusión: La diferencia de VIOX
La selección estandarizada no se trata solo de seguir las reglas, sino de responsabilidad y seguridad. Siguiendo el Marco IEC 60947-2 (Aplicación → Voltaje → Corriente real → Capacidad de fallo → Coordinación), los fabricantes de paneles pueden eliminar las causas más comunes de fallos eléctricos.
En VIOX Eléctrico, no solo vendemos componentes; proporcionamos sistemas validados. Nuestros interruptores automáticos se prueban en configuraciones de agrupación y entornos hostiles para garantizar que las hojas de datos coincidan con la realidad.
¿Listo para especificar su próximo panel?
- Consulte nuestra Guía de fabricación de envolventes eléctricas industriales para albergar su protección.
- Asegúrese de que sus terminales coincidan con su protección con nuestra Guía de selección de bloques de terminales.
Preguntas frecuentes: Selección de protección de circuitos
P: ¿Puedo usar un MCB IEC 60898 (residencial) en un panel industrial?
R: Generalmente, no. Los interruptores automáticos IEC 60898 están diseñados para un funcionamiento no cualificado y capacidades de ruptura más bajas (generalmente 6 kA). Los interruptores automáticos IEC 60947-2 están diseñados para grados de contaminación industrial, voltajes más altos y características de disparo ajustables requeridas para la maquinaria.
P: ¿Cómo afecta la altitud a la selección de mi interruptor automático?
R: Por encima de los 2000 metros, el aire enrarecido enfría con menos eficacia y aísla mal. Normalmente, se reduce la corriente en aproximadamente un 4 % y el voltaje en un 10 % por cada aumento de 500 m. Consulte nuestra Guía de reducción de potencia por altitud para obtener tablas exactas.
P: ¿Por qué se dispara mi interruptor automático incluso cuando la carga está por debajo de lo esperado? Yon?
R: Esto probablemente se debe a la agrupación térmica. Si tiene 10 interruptores automáticos muy juntos que transportan una alta corriente, la temperatura ambiente dentro del grupo aumenta, lo que hace que los elementos térmicos se disparen antes de tiempo. Debe aplicar un factor de agrupación (Kg) o añadir espaciadores.
P: ¿Necesito un interruptor automático específico para aplicaciones solares/fotovoltaicas?
R: Sí. Debe utilizar interruptores automáticos con clasificación de CC (a menudo polarizados). El uso de un interruptor automático de CA para voltajes de CC superiores a 48 V es peligroso porque los interruptores automáticos de CA dependen del cruce por cero de la onda sinusoidal para extinguir el arco. La CC no tiene cruce por cero.
P: ¿Cuál es la diferencia entre la energía específica de paso (Yo2t) y la capacidad de ruptura?
R: La capacidad de ruptura (Yocu) es la corriente máxima que el dispositivo puede manejar. La energía de paso (Yo2t) es la cantidad de energía térmica que pasa a los cables antes de antes de que se abra el interruptor automático. Este valor es fundamental para dimensionar los cables y garantizar que no se derritan antes de que se dispare el interruptor automático.
P: ¿Debo utilizar un RCBO en lugar de un MPCB para la protección del motor?
A: No. Los RCBO estándar carecen de las curvas de arranque de motor específicas (Tipo D o K) y de la sensibilidad a la pérdida de fase necesarias para los motores. También son propensos a disparos intempestivos debido a las corrientes de fuga del motor. Utilice un MPCB dedicado para el motor y, si la protección contra fallos a tierra es legalmente obligatoria, coloque un RCD de tipo B o F adecuado aguas arriba.
P: ¿Cuál es la frecuencia de mantenimiento recomendada para los interruptores automáticos industriales VIOX?
R: Según las directrices de la norma IEC 60947-2, los interruptores automáticos industriales (MCCB y ACB) deben someterse a una inspección visual anual. Se recomienda una prueba de funcionamiento completa (prueba de disparo mecánico y eléctrico) cada 3-5 años, dependiendo de las condiciones ambientales (grado de contaminación) y la criticidad de la carga.
