Por qué la integración de energía solar + generador rompe los sistemas ATS estándar
El crecimiento explosivo de las instalaciones solares híbridas, que combinan conjuntos fotovoltaicos, almacenamiento de baterías y generadores de respaldo, ha expuesto una debilidad crítica en la tecnología de interruptores de transferencia automática convencionales. Los propietarios que invierten entre 20.000 y 50.000 dólares en sistemas solares descubren demasiado tarde que su ATS de generador existente no puede coordinarse con los inversores solares, lo que crea conflictos peligrosos de conexión a tierra neutral, disparos molestos por fallas a tierra y fallas completas del sistema durante emergencias.
La causa fundamental radica en incompatibilidades fundamentales entre unidades ATS estándar compatibles con generadores diseñadas para generadores de reserva tradicionales y sistemas de inversores solares que gestionan el voltaje de la batería, la producción fotovoltaica fluctuante y las prioridades complejas de las fuentes de energía. Los dispositivos ATS de generador estándar esperan señales de control patentadas de 12 V CC, enlaces neutro-tierra fijos y salidas de voltaje/frecuencia predecibles, ninguna de las cuales proporcionan los inversores solares de manera confiable.
Esta guía técnica resuelve la decisión de ATS listo para fotovoltaica frente a ATS de generador estándar al explicar las incompatibilidades de ingeniería, proporcionar criterios de selección basados en la arquitectura del sistema, detallar la coordinación adecuada de la conexión a tierra neutral y garantizar el cumplimiento de NEC para una gestión segura de energía de tres fuentes en instalaciones híbridas modernas.
Parte 1: Comprensión del funcionamiento de ATS en sistemas híbridos solares + generadores
1.1 Qué diferencia a Solar ATS de Generator ATS
ATS de generador estándar los dispositivos siguen una secuencia sencilla: cuando falla la energía de la red, el ATS detecta la pérdida de voltaje, envía una señal de relé de 12 V CC para arrancar el generador, monitorea la salida hasta que el voltaje y la frecuencia se estabilizan (10-15 segundos) y luego transfiere las cargas. Esto supone que la fuente de respaldo puede comunicar el estado de preparación y que ambas fuentes mantienen un voltaje/frecuencia constante con una conexión a tierra neutral predecible.
Requisitos de ATS del inversor solar divergen fundamentalmente. Los inversores solares no pueden enviar señales patentadas de 12 V CC, su voltaje fluctúa con el estado de carga de la batería y la producción solar, y su conexión a tierra neutral varía según el fabricante. Un ATS compatible con energía solar debe monitorear voltaje de la batería en lugar del estado del generador, coordinar las transferencias de milisegundos para evitar interrumpir la electrónica y adaptarse a los diseños de neutro flotante que activarían la protección contra fallas a tierra en las unidades estándar. Comprender los fundamentos del interruptor de transferencia automática requiere reconocer estas diferencias arquitectónicas.
La incompatibilidad clave surge en la señalización de control. La mayoría de los generadores de reserva residenciales se comunican mediante protocolos patentados diseñados para familias de generadores específicas. Los inversores solares, especialmente sistemas de inversores híbridos, generan salida de CA siempre que las baterías contengan suficiente carga, sin una “señal de listo” que indique un funcionamiento estable.
1.2 El desafío de las tres fuentes de energía
Las instalaciones solares híbridas modernas gestionan tres fuentes de energía distintas con diferentes características:
- Red eléctrica sirve como primario en sistemas conectados a la red, proporcionando capacidad ilimitada, voltaje/frecuencia predecibles y conexión a tierra neutral inherente en la entrada de servicio.
- Inversor solar + batería funciona como primario en instalaciones fuera de la red o como fuente preferida en sistemas solares primero. Ofrece capacidad limitada según el SOC de la batería y la producción solar en tiempo real. La distinción fundamental: la energía solar respaldada por batería funciona silenciosamente, produce cero emisiones y no cuesta nada por kWh.
- Generador de respaldo proporciona energía de emergencia cuando fallan tanto la red como las fuentes solares/de batería o el SOC de la batería cae por debajo de los mínimos de seguridad. Los generadores ofrecen alta capacidad con voltaje/frecuencia predecibles, pero consumen combustible, requieren mantenimiento e introducen ruido/emisiones.
| Escenario operativo | Fuente primaria | Fuente secundaria | Estado de carga | Acción ATS requerida |
|---|---|---|---|---|
| Funcionamiento normal | Red (o solar fuera de la red) | Batería cargada, producción solar | Todas las cargas alimentadas | ATS en fuente primaria, sin acción |
| Corte de red, batería cargada | Solar/Batería | Generador en espera | Sólo cargas críticas (si se implementa la reducción de carga) | ATS transfiere a solar/batería (milisegundos) |
| Corte de red, batería agotada | Generador | Batería solar recargándose | Sólo cargas esenciales | ATS transfiere al generador (segundos), comienza la recarga de la batería |
| Todas las fuentes en transición | Variable (transferencia en curso) | Múltiples fuentes disponibles/no disponibles | Posible interrupción momentánea | ATS coordina la transferencia de varios pasos con lógica de prioridad |
Comprender esta jerarquía resulta esencial cuando seleccionar tipos de interruptores de transferencia porque las diferentes arquitecturas ATS manejan las prioridades de las fuentes con niveles de sofisticación muy diferentes.

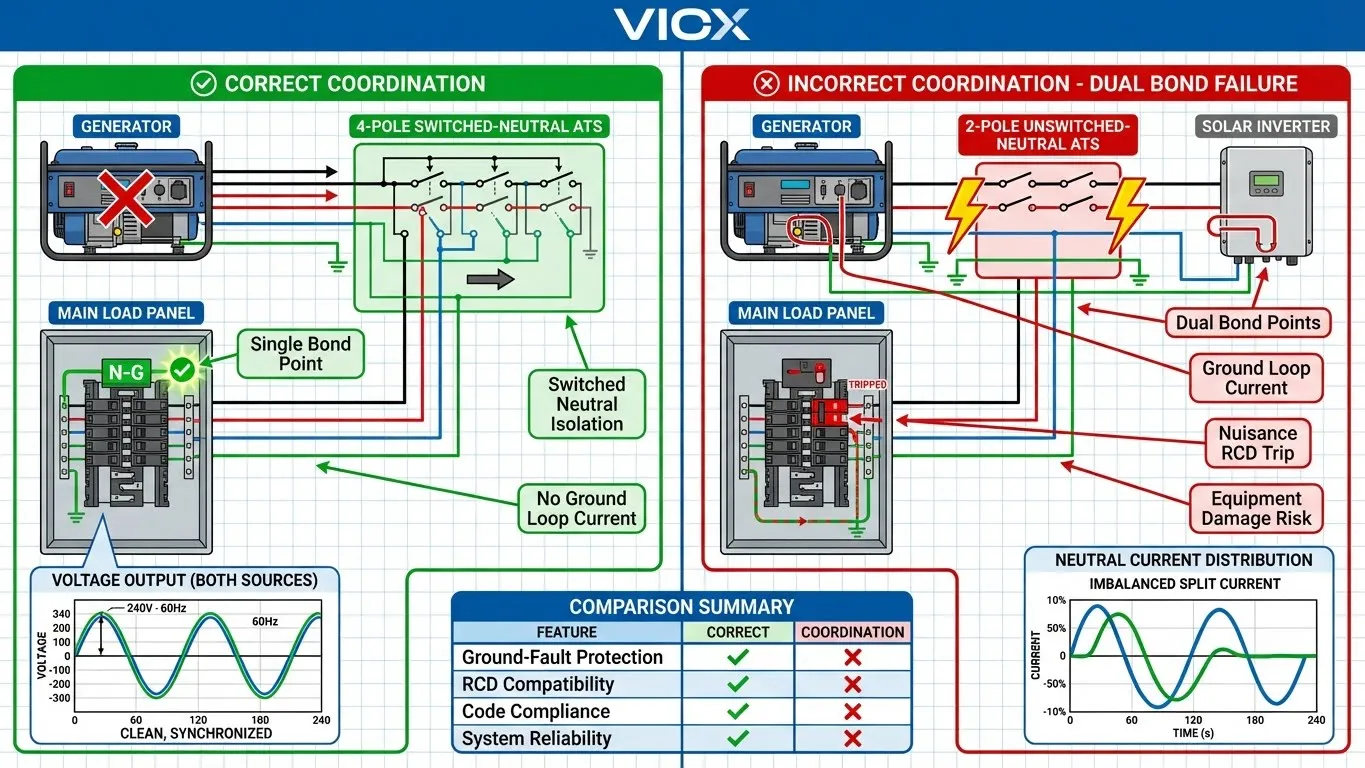

1.3 Conexión a tierra neutral: el asesino oculto de la compatibilidad
El conexión a tierra neutral (N-G) representa la conexión eléctrica intencional entre el conductor neutro y el sistema de puesta a tierra en una ubicación específica. Esta conexión proporciona una ruta de baja impedancia para que la corriente de falla regrese a la fuente, lo que permite que la protección contra sobrecorriente se dispare rápidamente. El artículo 250.30 de NEC exige exactamente UNA conexión a tierra neutral por sistema derivado por separado.
Conexión del generador en unidades estándar normalmente incluye una conexión N-G interna: el fabricante del generador conecta el neutro a tierra dentro del gabinete. Esto funciona perfectamente en las instalaciones ATS tradicionales de red-generador donde el ATS interrumpe tanto los conductores calientes COMO el neutro durante la transferencia, manteniendo la regla de “una conexión”.
Conexión a tierra del inversor solar Las configuraciones varían drásticamente según el fabricante y la topología de la instalación. Algunos presentan neutro flotante diseños sin conexión interna, esperando una conexión externa en el centro de carga. Otros incluyen conexión interna (particularmente los modelos fuera de la red). Los inversores híbridos pueden ofrecer conexión configurable a través de ajustes de puente.
El escenario de desastre se desarrolla cuando los contratistas conectan un ATS de generador estándar a un sistema solar donde el inversor también tiene conexión interna, creando conexiones a tierra del neutro dobles. Con dos puntos de conexión, la corriente del neutro se divide entre el conductor del neutro y el conductor de tierra, causando:
- Disparo intempestivo de RCD/GFCI: Los dispositivos detectan corriente desequilibrada e interpretan esto como una falla a tierra
- Interferencia de bucle de tierra: La corriente que fluye a través de los conductores de tierra crea interferencia electromagnética
- Potencial de tierra elevado: La caída de voltaje a través de la impedancia del conductor de tierra puede crear riesgos de descarga eléctrica
- Fallas en la coordinación de los interruptores: La corriente de falla a tierra puede no alcanzar la magnitud suficiente para disparar los dispositivos aguas arriba
Enfoques de solución requieren mapear la configuración de conexión antes de seleccionar un ATS:
- Use un generador listo para FV sin conexión N-G interna, instale una sola conexión N-G en el centro de carga o en la ubicación del ATS
- Implemente ATS con neutro conmutado que aísla completamente cada fuente, incluido el conductor del neutro
- Instale un relé de aislamiento que desconecta mecánicamente la conexión N-G del generador cuando la energía solar/batería está activa
Comprensión principios adecuados de conexión a tierra y conexión a tierra del neutro previene la causa más común de fallas en la integración de energía solar y generador.
Parte 2: Generadores listos para FV frente a generadores estándar
2.1 ¿Qué es un generador “listo para FV”?
Los generadores listos para FV incorporan hardware y características de control que resuelven los conflictos de conexión del neutro, las incompatibilidades de detección de voltaje y los desajustes de señales de control que afectan la integración convencional de generador-solar.
Las características clave incluyen:
- Conexión N-G seleccionable o sin conexión: El puente interno o la correa de conexión extraíble permite la configuración del instalador según la arquitectura del sistema, evitando desastres de doble conexión
- Salida de voltaje/frecuencia compatible: La regulación de voltaje más estricta (±3% frente a ±5%) y el control preciso de la frecuencia (59.8-60.2 Hz) coinciden con las características de salida del inversor solar
- Controlador inteligente sin comunicación ATS patentada: Acepte el cierre de relé estándar o las señales de presencia de voltaje en lugar de los protocolos específicos del fabricante
- Flexibilidad de la señal de inicio: Múltiples opciones de activación de inicio que incluyen el cierre de relé de contacto seco, la detección de presencia/ausencia de voltaje y el inicio programable con retardo de tiempo
Los generadores listos para FV cuestan entre un 15 y un 30% más que los modelos estándar, pero representan solo entre un 3 y un 5% del costo total del sistema en instalaciones de $30,000 a $50,000, una pequeña inversión para evitar importantes gastos de solución de problemas.
2.2 Generadores estándar: por qué crean problemas
Los generadores de reserva residenciales y comerciales estándar funcionan perfectamente en aplicaciones tradicionales de servicios públicos-generador, pero crean múltiples barreras cuando se combinan con modernos sistemas de inversores híbridos.
Conexión N-G fija conecta permanentemente el neutro a la tierra del bastidor del generador sin ninguna disposición para la reconfiguración. Incluso los generadores con puentes accesibles a menudo requieren un desmontaje significativo y anulan la cobertura de la garantía si se retiran.
Comunicación patentada del interruptor de transferencia los protocolos utilizan señales específicas del fabricante: Generac utiliza 12 VCC de dos hilos, Kohler implementa diferentes niveles de voltaje. Estos protocolos no pueden ser replicados por los inversores solares, lo que hace que las unidades ATS estándar se nieguen a transferir cargas a fuentes solares/de batería.
Características de salida de voltaje de los generadores estándar priorizan el cumplimiento de los requisitos del código (regulación de voltaje de ±5%, tolerancia de frecuencia de ±3%) al tiempo que minimizan el costo. Durante los transitorios de carga, la caída de voltaje o la caída de frecuencia pueden exceder las ventanas estrechas requeridas por los inversores solares con protección anti-isla según IEEE 1547, lo que hace que los inversores se desconecten por seguridad.
Sin monitoreo del voltaje de la batería significa que los controladores de generador estándar no tienen conocimiento del estado del sistema solar, funcionando continuamente durante los cortes de energía incluso cuando la producción solar y la capacidad de la batería son abundantes.
2.3 Tabla comparativa: generadores listos para FV frente a generadores estándar
| Característica | Generador listo para FV | Generador estándar |
|---|---|---|
| Conexión a tierra del neutro | Configurable mediante puente/interruptor; a menudo sin conexión interna, espera conexión externa en el centro de carga | Conexión interna fija; la eliminación de la conexión generalmente anula la garantía o requiere servicio de fábrica |
| Señal de control de inicio | Acepta cierre de relé, activación de detección de voltaje o retardo programable; no se requiere protocolo propietario | Comunicación patentada de 12 VCC con ATS de marca coincidente; incompatible con ATS genérico de detección de voltaje |
| Estabilidad de la salida de voltaje | Regulación de ±2-3%, control estricto de la frecuencia (59.9-60.1 Hz) para que coincida con las ventanas anti-isla del inversor | Regulación de ±5%, tolerancia de frecuencia de ±3%; puede exceder los umbrales de desconexión del inversor durante los transitorios |
| Compatibilidad con ATS | Funciona con ATS programables inteligentes, controlados por voltaje de batería y detección de voltaje de cualquier fabricante | Requiere ATS del mismo fabricante con comunicación patentada; limita severamente la selección de ATS |
| Integración del Sistema Solar | Diseñado para la coordinación con inversores solares; los fabricantes proporcionan diagramas de conexión a tierra/cableado para sistemas híbridos | Requiere soluciones alternativas, lógica de relé personalizada o rediseño del sistema; sin soporte del fabricante para la integración solar |
| Prima de Costo Típica | 15-30% más alto que los modelos estándar; 1500-3000 € adicionales para unidades residenciales de 10-22kW | Costo base; 5000-12000 € para generador de reserva residencial de 10-22kW |
| Conocimiento del Voltaje de la Batería | Algunos modelos incluyen entradas de monitoreo de voltaje de la batería; puede retrasar el inicio hasta que la batería se agote | Sin monitoreo de batería; se inicia inmediatamente cuando el ATS señala, independientemente de la disponibilidad de la batería/solar |
| Mejor caso de uso | Sistemas híbridos solares + batería + generador donde la energía solar/batería son las fuentes de respaldo primarias | Respaldo tradicional de red eléctrica-generador sin energía solar; aplicaciones donde el generador es la única fuente de respaldo |
Parte 3: Selección del ATS Correcto para su Sistema Solar
3.1 Criterios de Selección Críticos
Clasificación de Voltaje y Corriente debe manejar la corriente y el voltaje continuos presentes durante el funcionamiento normal más las corrientes de sobretensión durante el arranque del motor. Haga coincidir la clasificación de corriente continua del ATS con salida continua del inversor (no la clasificación de sobretensión). Un inversor de 10kW que produce una salida de fase dividida de 240V entrega aproximadamente 42A continuos, lo que sugiere un ATS de 60A u 80A para el margen de reducción de potencia.

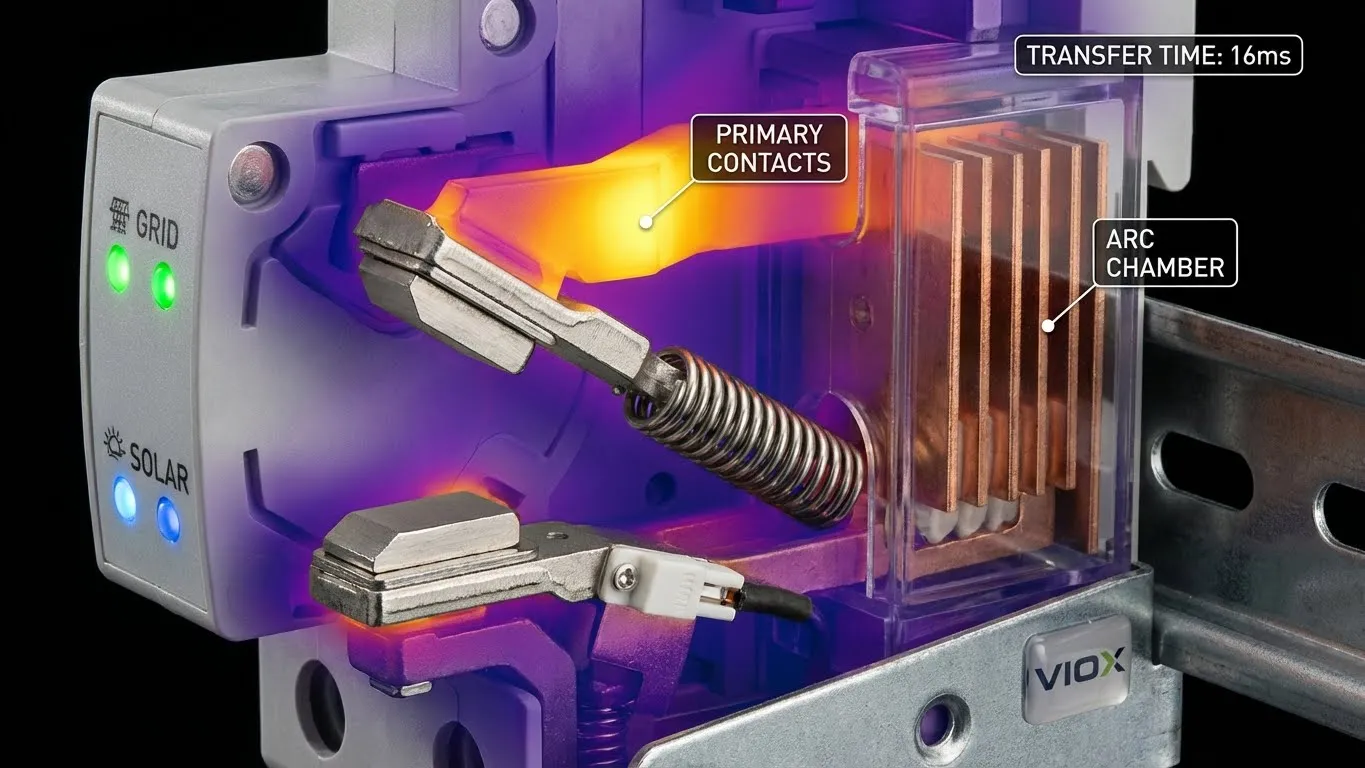

Tiempo de transferencia determina la rapidez con la que el ATS cambia entre fuentes. Las unidades estándar centradas en el generador se transfieren en 10-30 segundos, lo que es aceptable para los electrodomésticos convencionales, pero no es adecuado para las computadoras o los equipos médicos. Las unidades ATS compatibles con energía solar que operan entre la red y la batería/inversor logran tiempos de transferencia de 10-20 milisegundos, lo suficientemente rápidos como para mantener el funcionamiento de la computadora y evitar el restablecimiento del PLC.
Método de control define cómo el ATS detecta la disponibilidad de la fuente:
- ATS de detección de voltaje monitorea la presencia de voltaje de CA en cada entrada de fuente, sin requerir comunicación entre el ATS y las fuentes: la mayoría son compatibles con la energía solar
- ATS controlado por señal requiere que la fuente de respaldo envíe una señal de control activa que confirme la preparación, incompatible con los inversores solares
- ATS monitoreado por voltaje de batería mide continuamente el voltaje de la batería de CC e inicia la transferencia según los umbrales de voltaje, óptimo para arquitecturas solares primero
Configuración de Conexión a Tierra: Neutro no conmutado Las unidades ATS transfieren conductores activos mientras mantienen una conexión neutral continua, lo que requiere que todas las fuentes compartan un punto de conexión a tierra común. Neutro conmutado Las unidades ATS desconectan mecánicamente tanto los conductores activos COMO el neutro, aislando completamente cada fuente y permitiendo una conexión a tierra independiente.

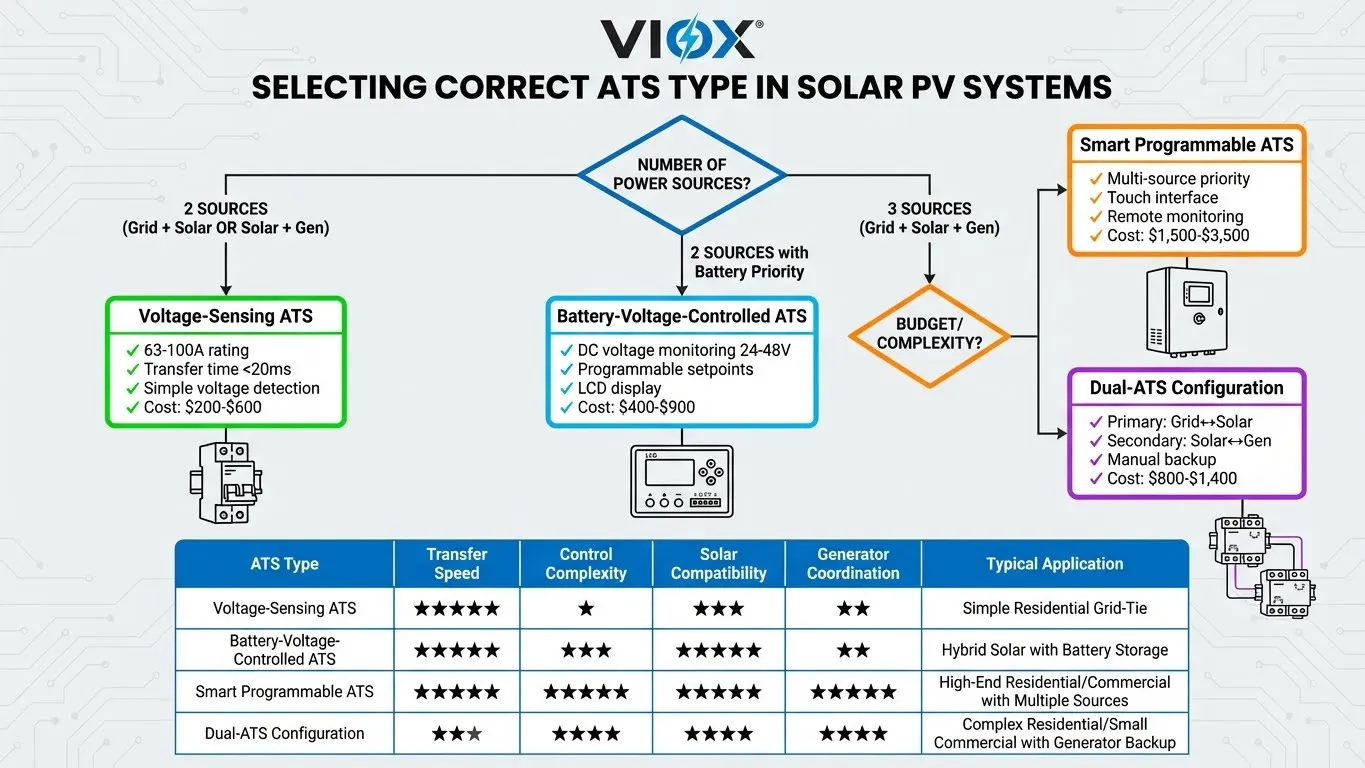

3.2 Tipos comunes de ATS para aplicaciones solares
Interruptor de transferencia manual (MTS) representa la solución más confiable y de menor costo: un interruptor operado manualmente que transfiere físicamente las cargas entre las fuentes. Elimina la complejidad del control y los problemas de compatibilidad de la comunicación, pero requiere la presencia del operador y las cargas experimentan una interrupción completa durante la transferencia.
ATS automático de detección de voltaje monitorea la presencia de voltaje de CA, transfiriendo automáticamente cuando la fuente primaria cae por debajo del umbral. Funciona idealmente para sistemas solares primarios porque los inversores solares inherentemente proporcionan voltaje siempre que las baterías mantengan la carga, sin requerir señalización especial.
ATS controlado por voltaje de batería monitorea continuamente el voltaje de la batería de CC, transfiriendo de solar/batería a red/generador cuando el voltaje cae por debajo del mínimo programado. Optimiza la utilización solar: las cargas permanecen en la batería/inversor siempre que las baterías mantengan una carga adecuada. Los puntos de ajuste de transferencia suelen oscilar entre 42 y 48 V para sistemas de litio de 48 V.
ATS inteligente/programable incorpora control de microprocesador con parámetros configurables por el usuario para umbrales de voltaje, retrasos de transferencia, prioridades de fuente y modos de funcionamiento. Los modelos avanzados se comunican a través de Modbus o Ethernet para el monitoreo remoto. El más adecuado para sistemas híbridos complejos donde las estrategias de gestión de energía ofrecen un valor medible.
3.3 Lista de verificación de tamaño y especificaciones
- Calcule la carga continua máxima sumando la corriente nominal de los circuitos de respaldo, agregando un margen de reducción de potencia del 20-25%
- Verifique que el voltaje de salida del inversor coincida con la clasificación de voltaje del ATS (120V, 240V, fase dividida de 120/240V)
- Determine el número de polos requeridos: 2P solo para conductores activos, 4P para fase dividida con neutro conmutado
- Identifique la configuración de conexión a tierra de todas las fuentes a través de la documentación del fabricante o las pruebas de continuidad
- Confirme la compatibilidad de la señal de arranque del generador: cierre de relé patentado o genérico
- Verifique la lista UL 1008 o la certificación equivalente
- Verifique la programabilidad de los puntos de ajuste de voltaje de la batería si usa ATS controlado por voltaje
- Evalúe los requisitos de tiempo de transferencia según la sensibilidad de la carga
3.4 Mejores prácticas de instalación
Ubicación: Monte el ATS cerca del panel de servicio principal para minimizar las longitudes de los circuitos y la caída de voltaje. Proporcione una holgura adecuada según NEC 110.26 (típicamente 36 pulgadas al frente, 30 pulgadas de ancho, 6.5 pies de alto). Considere el montaje cerca del banco de baterías para los tipos controlados por voltaje de la batería para minimizar la longitud del cable de detección de CC.
Cableado: Instale conductos separados para las alimentaciones de la red, la energía solar y el generador. Utilice conductores de tamaño adecuado según la clasificación del ATS y la longitud del circuito. Codifique por colores los conductores de la fuente: red eléctrica (negro/rojo/blanco/verde), solar (azul/amarillo/blanco/verde), generador (marrón/naranja/blanco/verde).
La vinculación: Instale la conexión a tierra neutral en exactamente una ubicación: ya sea en los terminales ATS, en el primer panel de distribución después del ATS o en el inversor/generador (solo con ATS de neutro conmutado). Pruebe la configuración de conexión a tierra después de la instalación verificando la continuidad entre el neutro y la tierra con una fuente energizada.
Conexión a tierra: Todas las fuentes deben hacer referencia al mismo sistema de electrodos de puesta a tierra. Conecte la conexión a tierra del chasis del inversor solar, la conexión a tierra del marco del generador y el terminal de tierra del ATS al sistema de electrodos de puesta a tierra del edificio utilizando conductores de puesta a tierra de tamaño adecuado según la Tabla 250.66 de NEC. Referencia requisitos del sistema de electrodos de puesta a tierra para un tamaño adecuado.
Etiquetado: Instale etiquetas permanentes en el ATS que indiquen los nombres y voltajes de la fuente, la clasificación del conmutador de transferencia y la configuración de conexión a tierra. Según NEC 705, etiquete correctamente todos los componentes del sistema solar identificando las fuentes de energía y los medios de desconexión.
Parte 4: Estrategias de Integración y Diseño del Sistema
4.1 Arquitectura Solar Primero
Arquitectura solar primero prioriza el inversor solar + batería como respaldo principal cuando falla la red eléctrica, arrancando el generador solo después de que el SOC de la batería caiga por debajo de los umbrales definidos. Esto maximiza la utilización de energía renovable y minimiza el consumo de combustible.
La implementación requiere un ATS controlado por voltaje de batería con puntos de ajuste programables. Configure el voltaje de transferencia al mínimo recomendado por el fabricante de la batería bajo carga; las baterías de litio LiFePO4 suelen especificar un mínimo de 2.8V por celda (44.8V para sistemas de 48V), pero la transferencia debe ocurrir 2-4V más alto. Establezca el voltaje de recuperación 4-6V por encima del voltaje de transferencia para asegurar una recarga adecuada antes de reanudar el funcionamiento de la batería.
Puntos de ajuste típicos:
- Conservador: Transferencia a 50V (50% SOC), recuperación a 54V (80% SOC)—máxima vida útil de la batería
- Equilibrado: Transferencia a 48V (30% SOC), recuperación a 53V (70% SOC)—utilización optimizada
- Agresivo: Transferencia a 46V (20% SOC), recuperación a 52V (60% SOC)—máxima utilización solar
La gestión de carga mejora la arquitectura solar primero implementando el deslastre automático de carga cuando se opera con energía de la batería. Interruptores automáticos inteligentes desconectan cargas no esenciales, reservando la capacidad de la batería para cargas críticas.

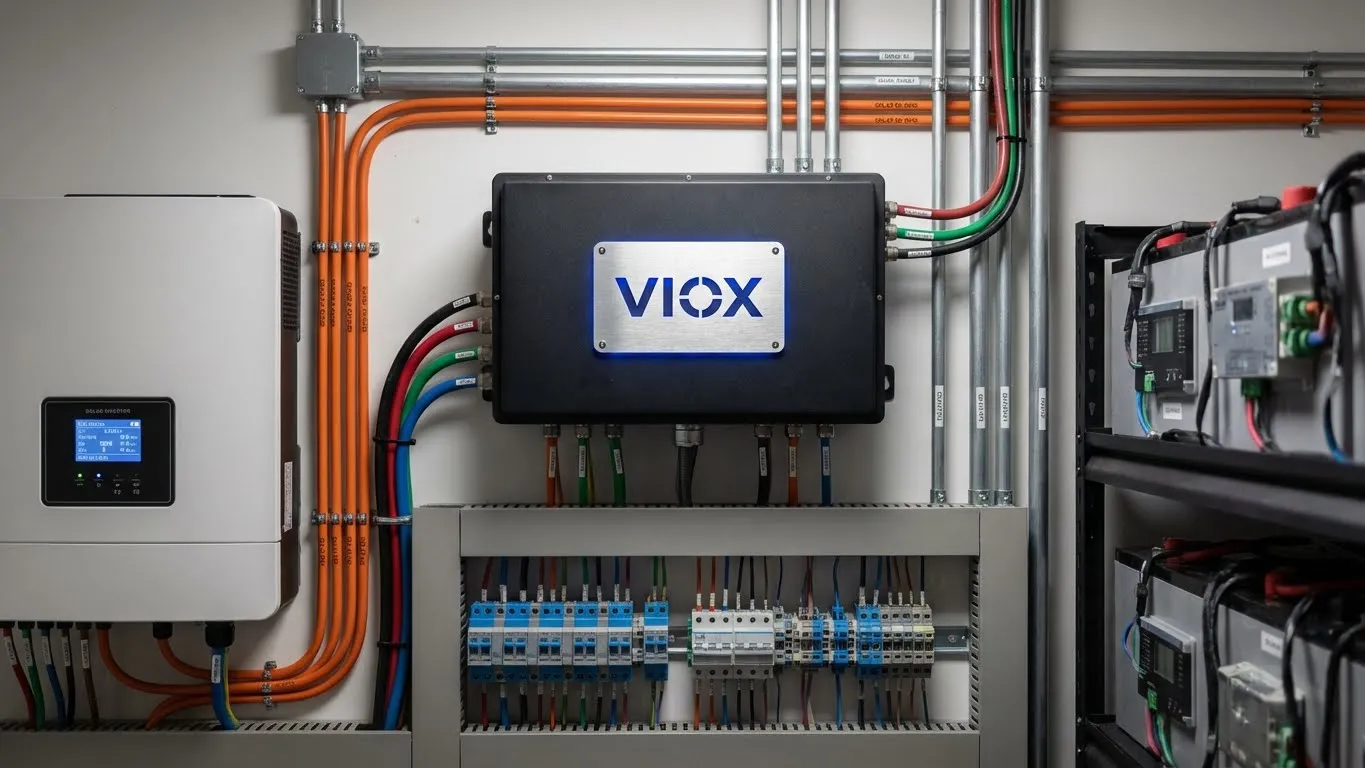

4.2 Solar Conectado a la Red con Respaldo de Generador
Solar conectado a la red con respaldo de generador representa la arquitectura híbrida más simple. El inversor solar se conecta permanentemente a través de la interconexión estándar a la red, mientras que un ATS separado maneja la conmutación red-generador. El inversor exporta el exceso de producción solar a la red y opera independientemente de la energía de respaldo.
Esto simplifica la selección del interruptor de transferencia al eliminar los requisitos de coordinación solar: el ATS realiza la conmutación tradicional de dos fuentes (red ↔ generador). Cuando falla la red, el ATS señala el arranque del generador y transfiere las cargas. El inversor solar puede continuar operando si el generador proporciona voltaje y frecuencia dentro del rango de seguimiento de la red (típicamente ±5% de voltaje, ±0.5 Hz de frecuencia según IEEE 1547).
El desafío crítico radica en la calidad de la regulación de voltaje del generador. Los generadores estándar con regulación de ±5% pueden causar que los inversores conectados a la red se desconecten durante el funcionamiento del generador. Las soluciones incluyen especificar un generador listo para FV con una regulación más estricta o aceptar el apagado solar durante el funcionamiento del generador.

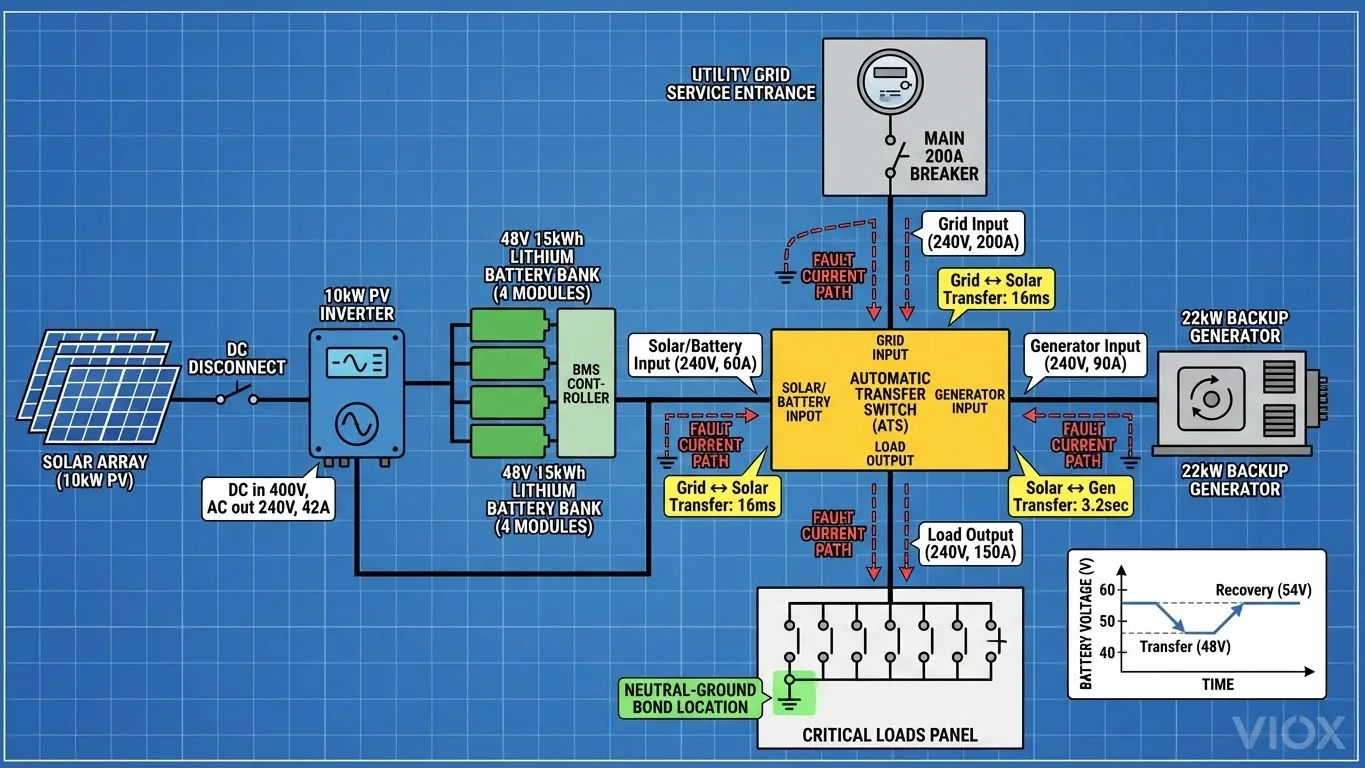

4.3 Coordinación de Tres Fuentes
Sistemas híbridos de tres fuentes coordinan la red eléctrica, el inversor solar + batería, Y el generador de respaldo con prioridad de fuente programable y gestión inteligente de carga. Esto ofrece la máxima independencia energética y fiabilidad, pero exige significativamente más esfuerzo de ingeniería e inversión en equipos.
La implementación requiere una configuración de doble ATS o un interruptor de transferencia inteligente especializado de tres fuentes. En los diseños de doble ATS, el interruptor primario proporciona transferencia a escala de milisegundos entre la red y la energía solar/batería, mientras que el interruptor secundario gestiona transiciones más lentas entre la energía solar/batería y el generador.
Lógica de prioridad típica:
- Primaria: Solar/Batería (cuando la batería está cargada por encima del 60% SOC)—maximizar el autoconsumo
- Secundaria: Red Eléctrica (cuando la energía solar/batería no está disponible o la batería está por debajo del 40% SOC)—respaldo fiable
- Terciaria: Generador (cuando la red falla Y la batería se agota por debajo del 30% SOC)—solo para emergencias
La coordinación de tres fuentes añade entre 5.000 y 15.000 dólares en sistemas de control, interruptores adicionales y mano de obra de ingeniería. Esta inversión tiene sentido para instalaciones comerciales con altos costos de electricidad, propiedades fuera de la red con recursos solares marginales o aplicaciones críticas que justifican un respaldo triple redundante.
4.4 Evitar Errores Comunes de Integración
Problema de doble conexión a tierra: Los contratistas conectan un generador estándar con una conexión N-G interna fija a un sistema solar con conexión interna del inversor, creando dos puntos de conexión a tierra que causan disparos molestos, potencial de tierra elevado y violaciones de división de corriente. Soluciones: (1) Especificar un generador listo para FV con conexión configurable, (2) Instalar un ATS de 4 polos con neutro conmutado, (3) Implementar un relé de aislamiento que controle el puente de conexión a tierra del generador.
Peligro de retroalimentación: El cableado del ATS permite el funcionamiento en paralelo del generador y el inversor solar, o la energía fluye hacia atrás desde el generador hacia los componentes del lado DC del inversor. Solución: Verificar que el ATS incluya un enclavamiento mecánico que impida la conexión simultánea. Probar la función de enclavamiento manualmente; las unidades correctamente diseñadas hacen que esto sea mecánicamente imposible.
Desajuste de voltaje: Mezclar un generador trifásico de 208V con sistemas solares monofásicos de 240V causa un mal funcionamiento del equipo. Solución: Hacer coincidir las especificaciones de voltaje exactamente o instalar transformadores buck-boost para convertir entre los niveles de voltaje.
Conexión a tierra inadecuada: Los generadores portátiles carecen de contacto a tierra, dejando el bastidor a un potencial indefinido. Solución: Conectar el bastidor del generador al sistema de electrodos de puesta a tierra del edificio utilizando un mínimo de cobre de calibre 6 AWG. Consultar los requisitos de la barra de neutro frente a la barra de puesta a tierra para las conexiones adecuadas.
Preguntas Frecuentes Cortas
P1: ¿Puedo usar un generador estándar Generac/Kohler/Briggs con un sistema solar?
Técnicamente posible, pero no recomendado sin modificaciones. Los generadores estándar incluyen conexiones N-G internas y requieren comunicación ATS patentada. Encontrará disparos por falla a tierra, problemas de regulación de voltaje y fallas de transferencia del ATS. Las soluciones incluyen eliminar la conexión interna (a menudo anula la garantía), reemplazar el ATS patentado con una unidad de detección de voltaje y verificar que la regulación de voltaje cumpla con los requisitos de la norma IEEE 1547. Para nuevas instalaciones, invierta entre un 15 y un 20% más en un generador listo para FV.
P2: ¿Qué significa “listo para FV” para un generador?
Los generadores preparados para FV (fotovoltaica) cuentan con conexión a tierra neutra configurable, regulación de voltaje más precisa (±2-3% frente a ±5%), control de frecuencia preciso dentro de las ventanas anti-isla del inversor solar y control de arranque flexible que acepta el cierre del relé sin comunicación propietaria. Algunos modelos incluyen entradas de monitoreo de voltaje de la batería que permiten el arranque del generador según el SOC (estado de carga) de la batería. La designación indica la compatibilidad del inversor solar probada por el fabricante con la documentación de integración.
P3: ¿Necesito un interruptor de transferencia especial para energía solar, o cualquier ATS funcionará?
Las unidades ATS estándar centradas en generadores con comunicación propietaria NO funcionarán con inversores solares. Necesita: (1) ATS con detección de voltaje que monitoree el voltaje de CA sin requerir señales de control, (2) ATS controlado por voltaje de batería para arquitecturas de prioridad solar, o (3) ATS inteligente programable con lógica de control configurable. El ATS también debe coordinar la conexión a tierra del neutro; los modelos con neutro conmutado ofrecen la máxima flexibilidad.
P4: ¿Cómo sé si mi inversor tiene una conexión neutro-tierra?
Con el inversor desenergizado y desconectado, use un multímetro configurado en modo de continuidad. Mida la resistencia entre el terminal neutro de salida de CA y la tierra del chasis del inversor. Una lectura cercana a cero ohmios indica una conexión N-G interna. Una lectura >10kΩ o “OL” indica un neutro flotante sin conexión interna. Consulte el manual del inversor para ver el diagrama de conexión; nunca asuma, verifique a través de la medición y la documentación.
P5: ¿Puedo conectar tanto un generador como un inversor solar al mismo interruptor de transferencia?
Sí, pero solo con la configuración ATS adecuada. Las unidades ATS de tres fuentes o las configuraciones ATS duales pueden gestionar la red, la energía solar/batería y el generador con lógica de prioridad programada. Requisitos críticos: (1) El ATS evita el funcionamiento en paralelo mediante enclavamiento mecánico, (2) Solo una fuente tiene conexión N-G O el ATS utiliza una configuración de neutro conmutado, (3) La regulación de voltaje del generador coincide con las especificaciones del inversor, (4) El sistema de control coordina la fuente activa en función de la disponibilidad y las prioridades. Para aplicaciones residenciales, las arquitecturas más simples de dos fuentes a menudo ofrecen una mejor rentabilidad.
P6: ¿Cuál es la diferencia entre un ATS de detección de voltaje y un ATS controlado por señal?
ATS de detección de voltaje monitorea el voltaje de CA en cada entrada de fuente utilizando circuitos de detección simples. Cuando el voltaje primario cae por debajo del umbral (típicamente 80-85V), el ATS se transfiere a la fuente secundaria si hay voltaje presente. No se requiere comunicación: funciona con cualquier fuente de voltaje de CA. Limitación: no puede distinguir entre “voltaje presente pero inestable” versus “completamente operativo”.”
ATS controlado por señal requiere que la fuente de respaldo envíe una señal de control activa (típicamente el cierre de un relé de 12VDC) confirmando que “el generador está funcionando con un voltaje estable, listo para la carga”. Evita la transferencia prematura, pero es incompatible con los inversores solares que no proporcionan señalización de control.
Para la integración solar, se prefiere encarecidamente el ATS de detección de voltaje: los inversores solares inherentemente proporcionan un voltaje estable siempre que las baterías mantengan la carga.
